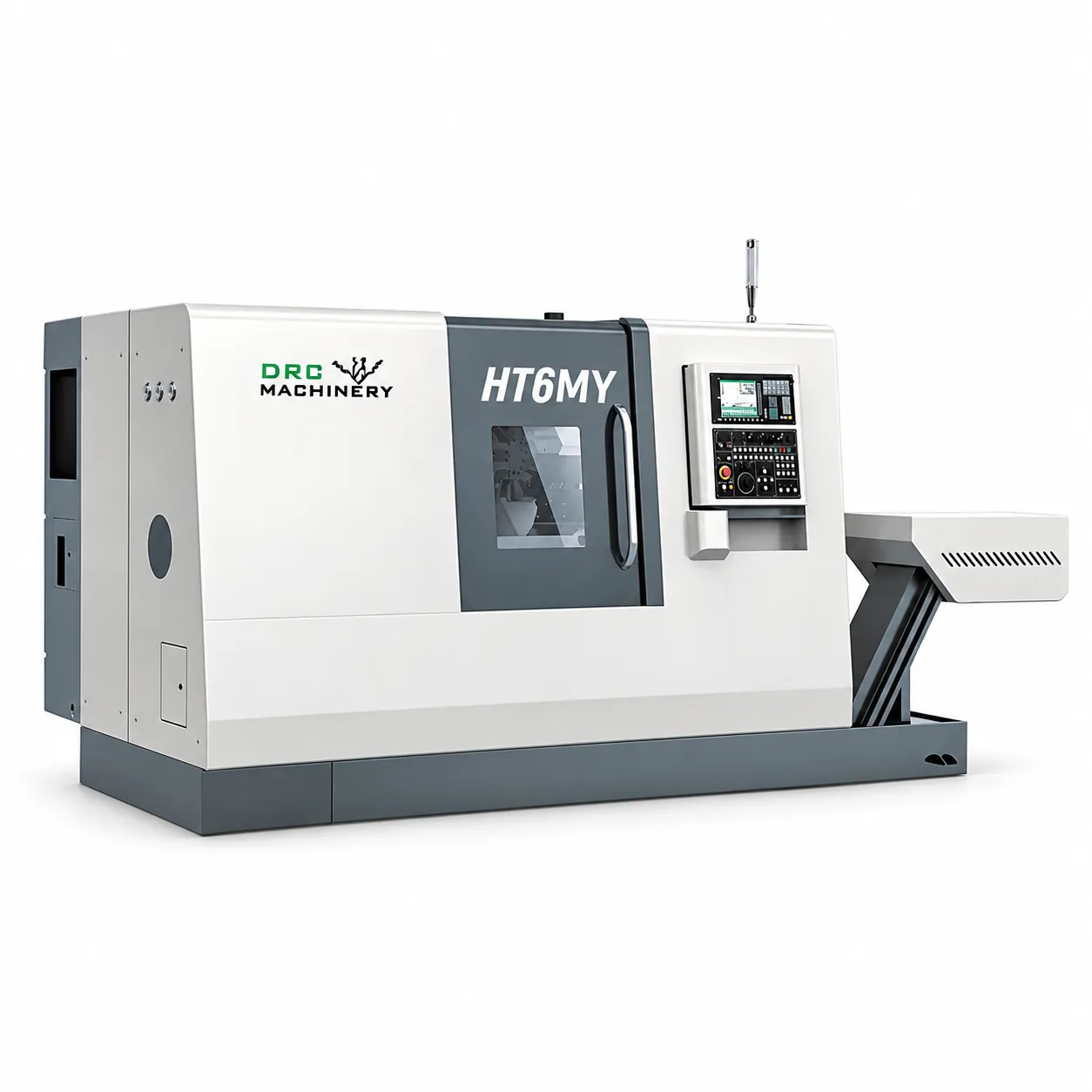

Токарный центр с ЧПУ HT6MY
-
HT5L-Высокоточный станок с ЧПУ
-
Вертикальный токарный станок ЧПУ GVL850M: Высокоточный выбор для металлообработки в России
-

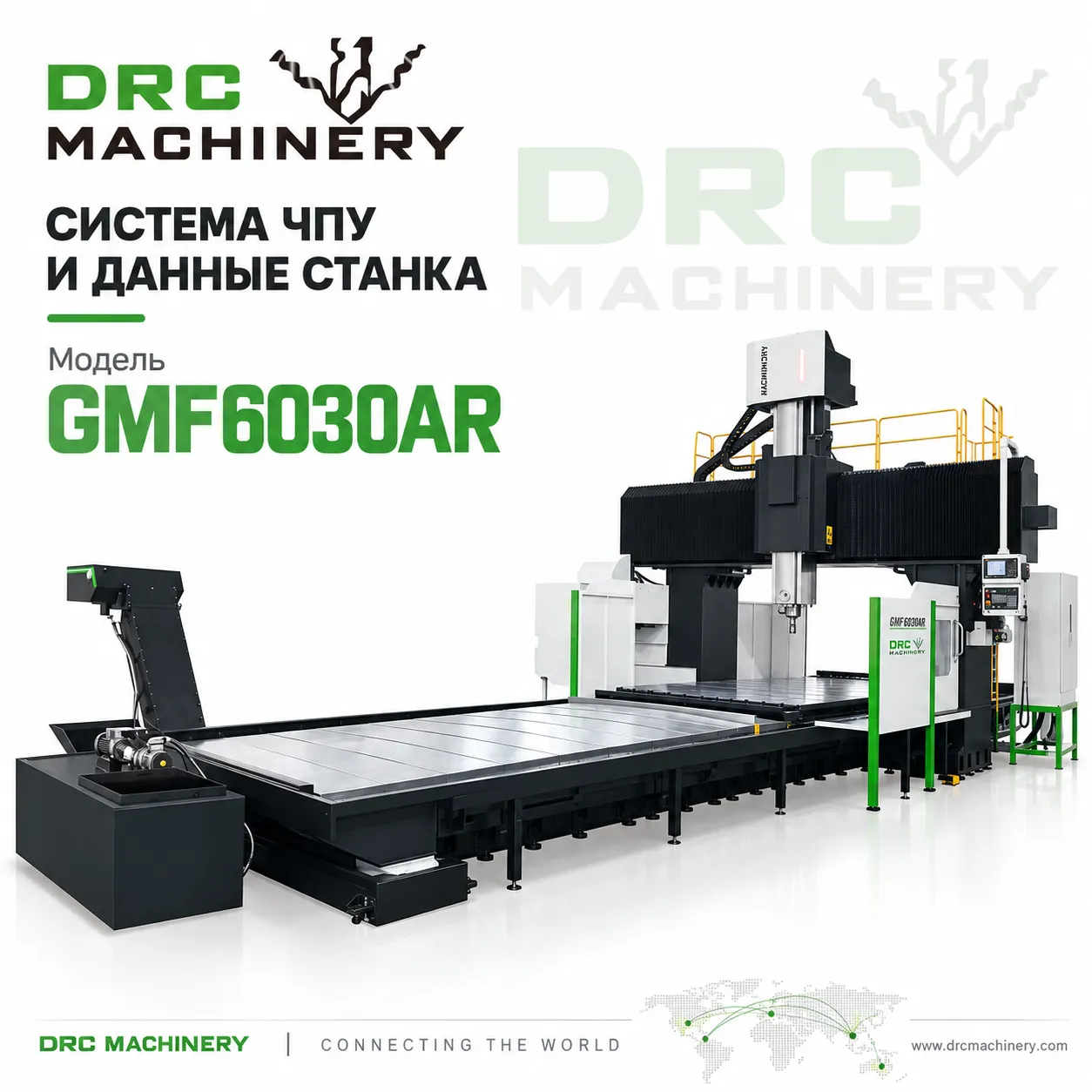

Портальный фрезерный центр GMF6030AR
-
CK6150 Токарный станок с ЧПУ с плоской станиной

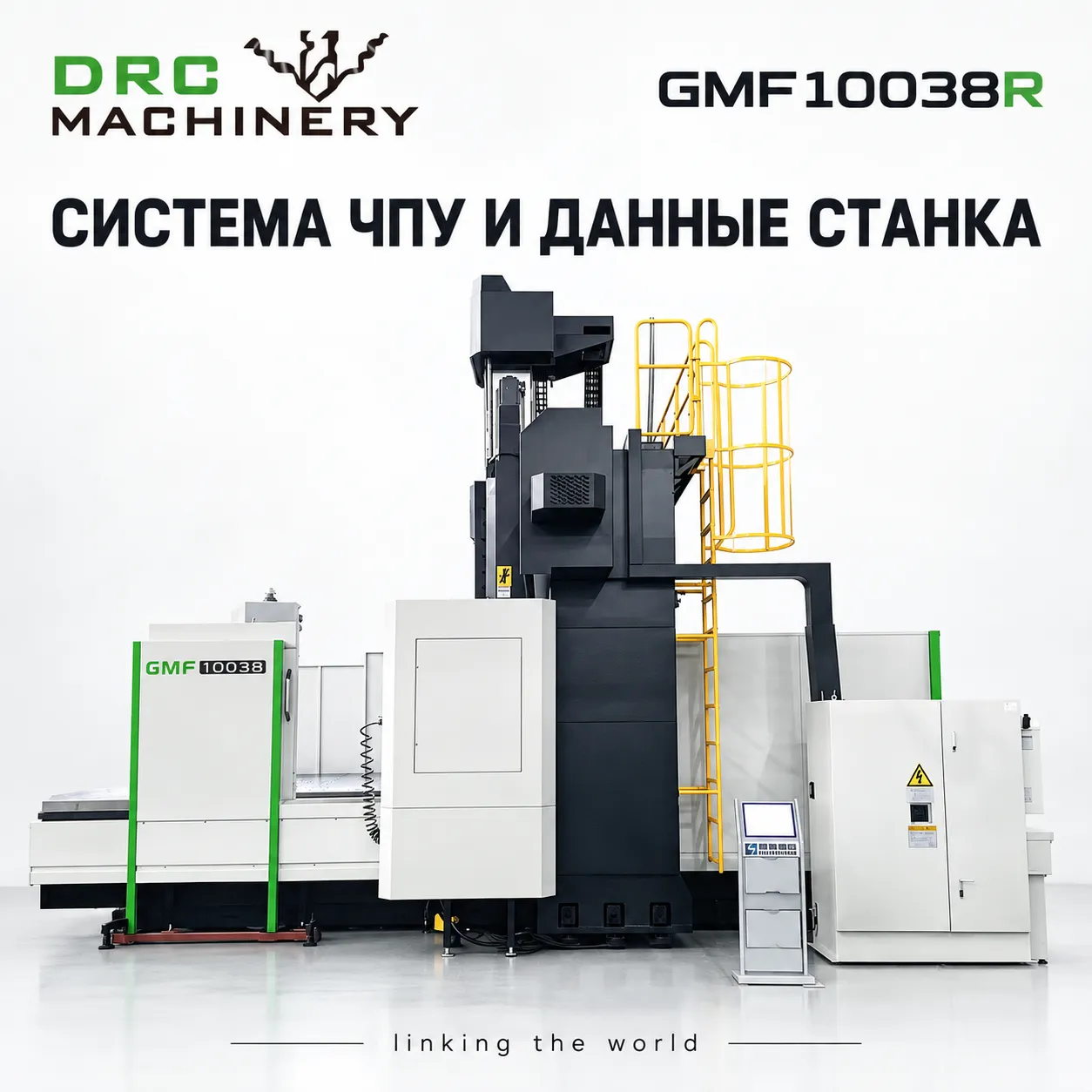

Портальный фрезерный центр GMF10038R
Основные преимущества GMF10038R GMF10038R предназначен для обработки крупных плит, рам, оснований и пресс-форм. Портальная компоновка обеспечивает широкую рабочую зону и удобна для тяжелых и габаритных заготовок. Шпиндель, головка и дополнительные опции выбираются по материалу и технологической ...
Описание
маркер
Основные преимущества GMF10038R
GMF10038R предназначен для обработки крупных плит, рам, оснований и пресс-форм. Портальная компоновка обеспечивает широкую рабочую зону и удобна для тяжелых и габаритных заготовок. Шпиндель, головка и дополнительные опции выбираются по материалу и технологической задаче.
Общие сведения
- Модель оборудования: GMF10038R
- Серия оборудования: серия портальных обрабатывающих центров GMF (серия 38)
Особенности конструкции
- Конструкция станины включает четыре направляющие 55# для тяжелых нагрузок с большим расстоянием между ними; в сочетании с прочной толщиной стенок и ребрами жесткости в форме звезды это обеспечивает высокую жесткость и предотвращает механические деформации.
- Станина закреплена усиленными фундаментными болтами, что повышает механическую точность и обеспечивает стабильность работы, а также динамическую точность.
- Ось X приводится в движение серводвигателем в сочетании с высокоточным немецким редуктором; реализованы двухдвигательное устранение зазора и двойной привод.
- Приводная система оси Y использует серводвигатель переменного тока и высокоточный немецкий редуктор; отличается большим крутящим моментом и стабильной работой.
- Рабочий стол изготовлен из отливки материала HT300, обладает высокой износостойкостью и хорошим сопротивлением сжатию.
- Квадратный ползун 420×420mm/450×450mm в стандартной комплектации оснащается полностью шестеренчатой коробкой передач для силового резания.
- Для квадратного ползуна в зависимости от модели в направлении оси Z опционально предлагается двойной привод.
- Опционально доступны различные фрезерные головки, включая автоматическую угловую головку и автоматическую универсальную головку.
Особенности оборудования
Портальные обрабатывающие центры серии GMF (серия 38) отличаются сверхбольшими размерами и сверхшироким порталом и подходят для обработки сверхбольших пресс-форм.
Технические характеристики GMF10038R

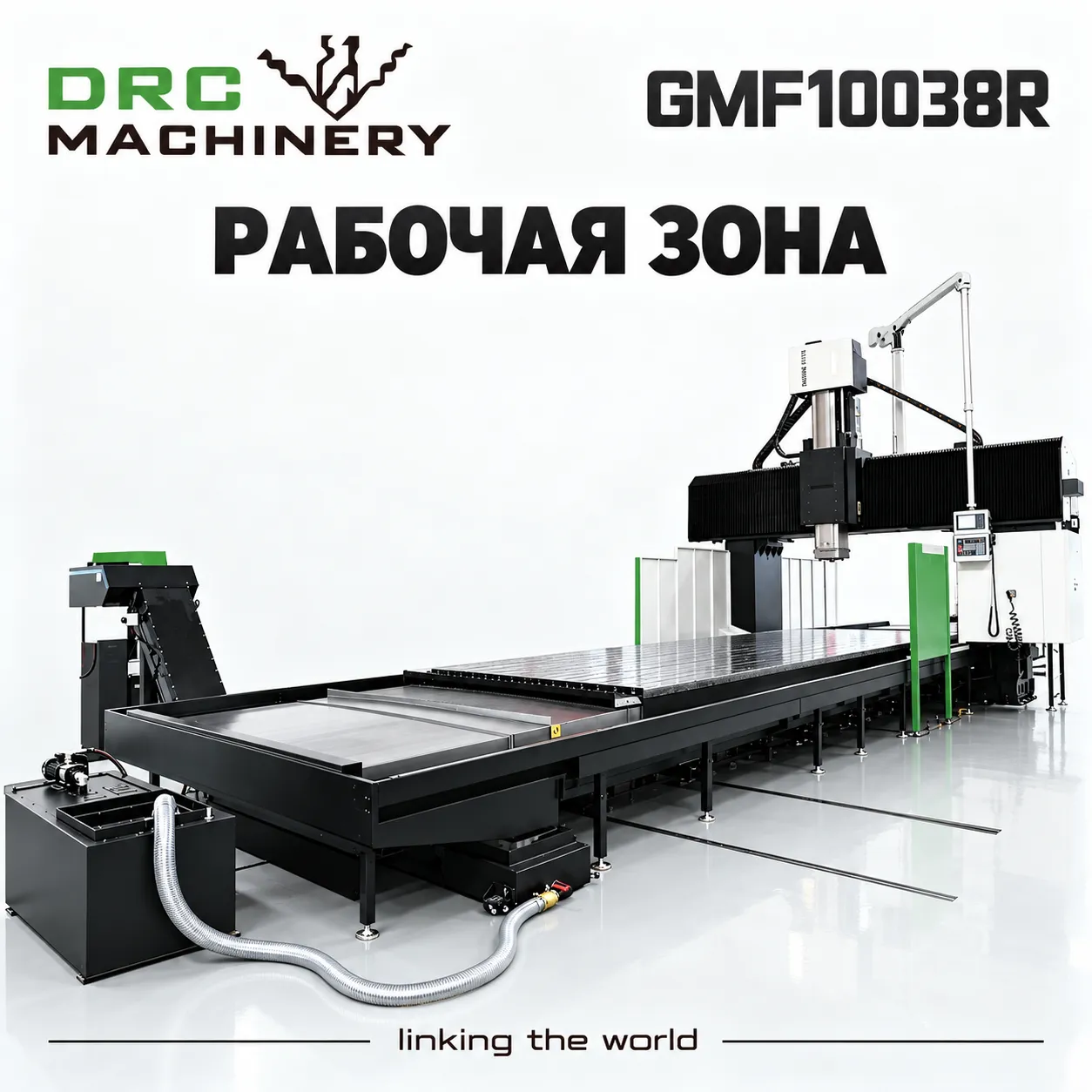

Перемещения
| Параметр | Значение | Единица изм. |
|---|---|---|
| Перемещение по оси X | 10200 | mm |
| Перемещение по оси Y | 4300 | mm |
| Перемещение по оси Z | 1000 | mm |
Подачи и скорости
| Параметр | Значение | Единица изм. |
|---|---|---|
| Скорость быстрых перемещений (X/Y/Z) | 10/12/10 | m/min |
| Скорость рабочей подачи | 10 | m/min |

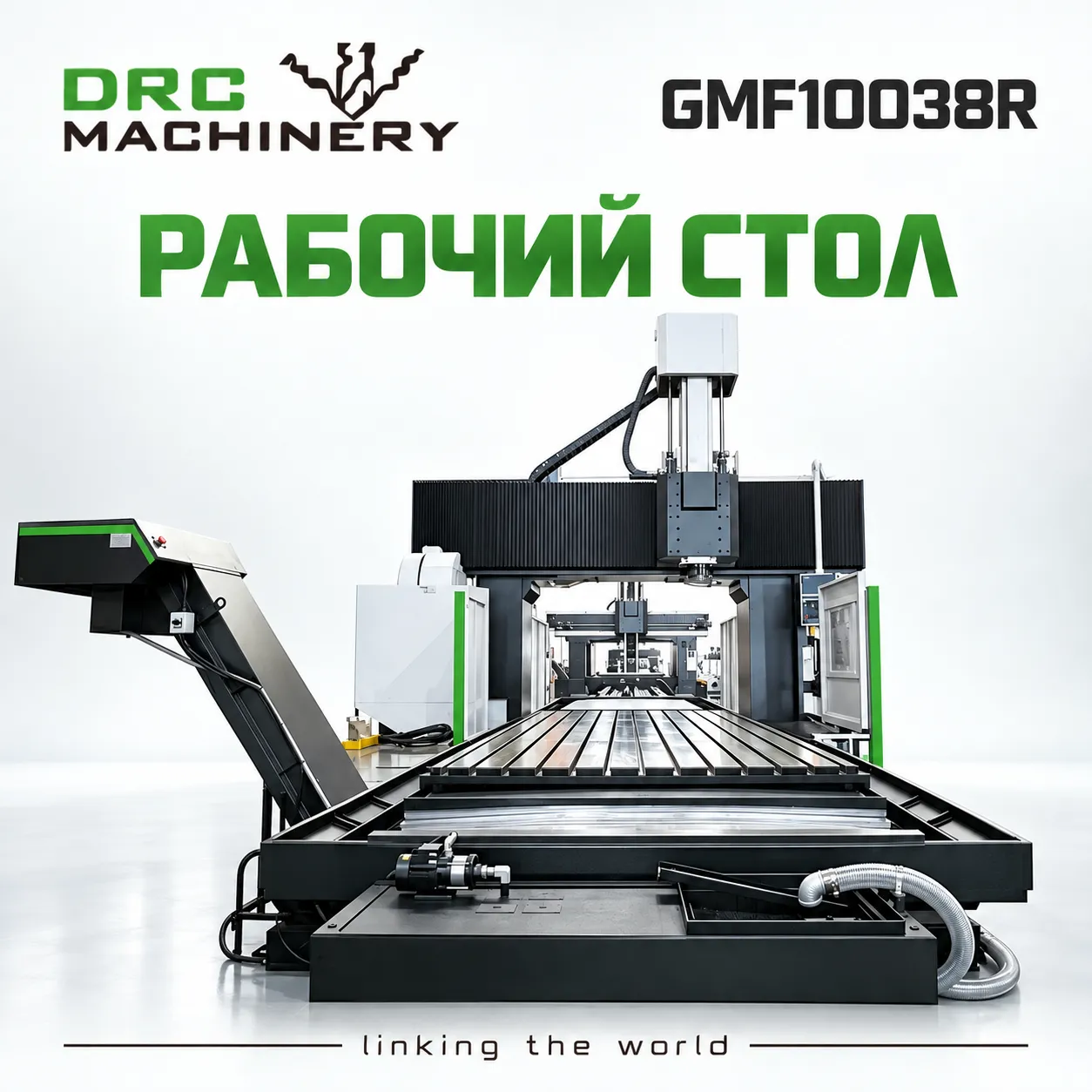

Рабочий стол
| Параметр | Значение | Единица изм. |
|---|---|---|
| Размер рабочего стола | 10000×3000 | mm |
| Макс. нагрузка на рабочий стол | 46 | T |
| Т-образные пазы стола | 15-28×200 | mm |
| Расстояние между колоннами | 3800 | mm |

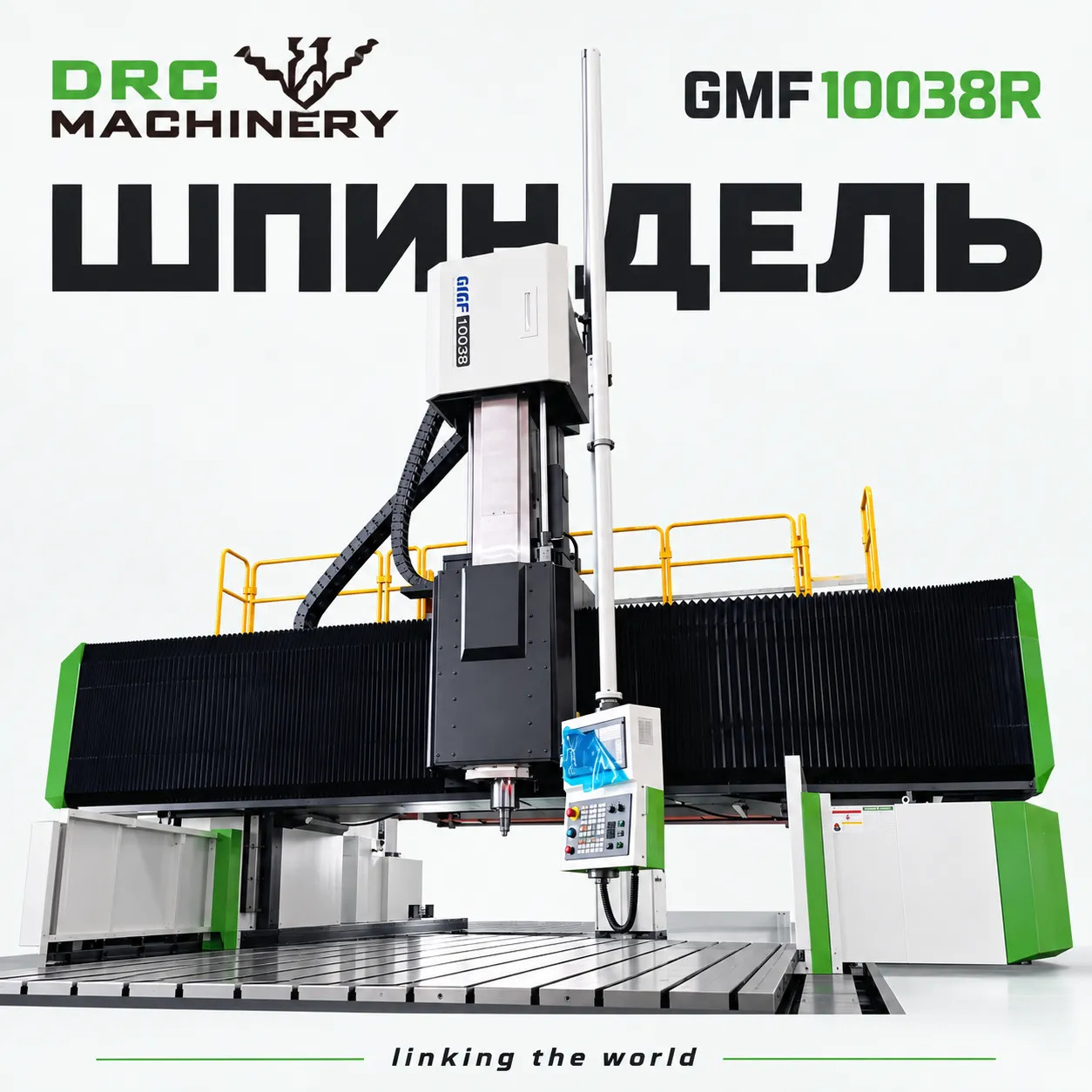

Шпиндель
| Параметр | Значение | Единица изм. |
|---|---|---|
| Расстояние от торца шпинделя до стола | 250-1250 | mm |
| Частота вращения шпинделя | 5000 | rpm |
| Конус шпинделя | BT50 | |
| Мощность двигателя шпинделя | 22/26 | kW |
| Макс. крутящий момент шпинделя | 1226 | Nm |
| Сечение ползуна | 420×420 | mm |

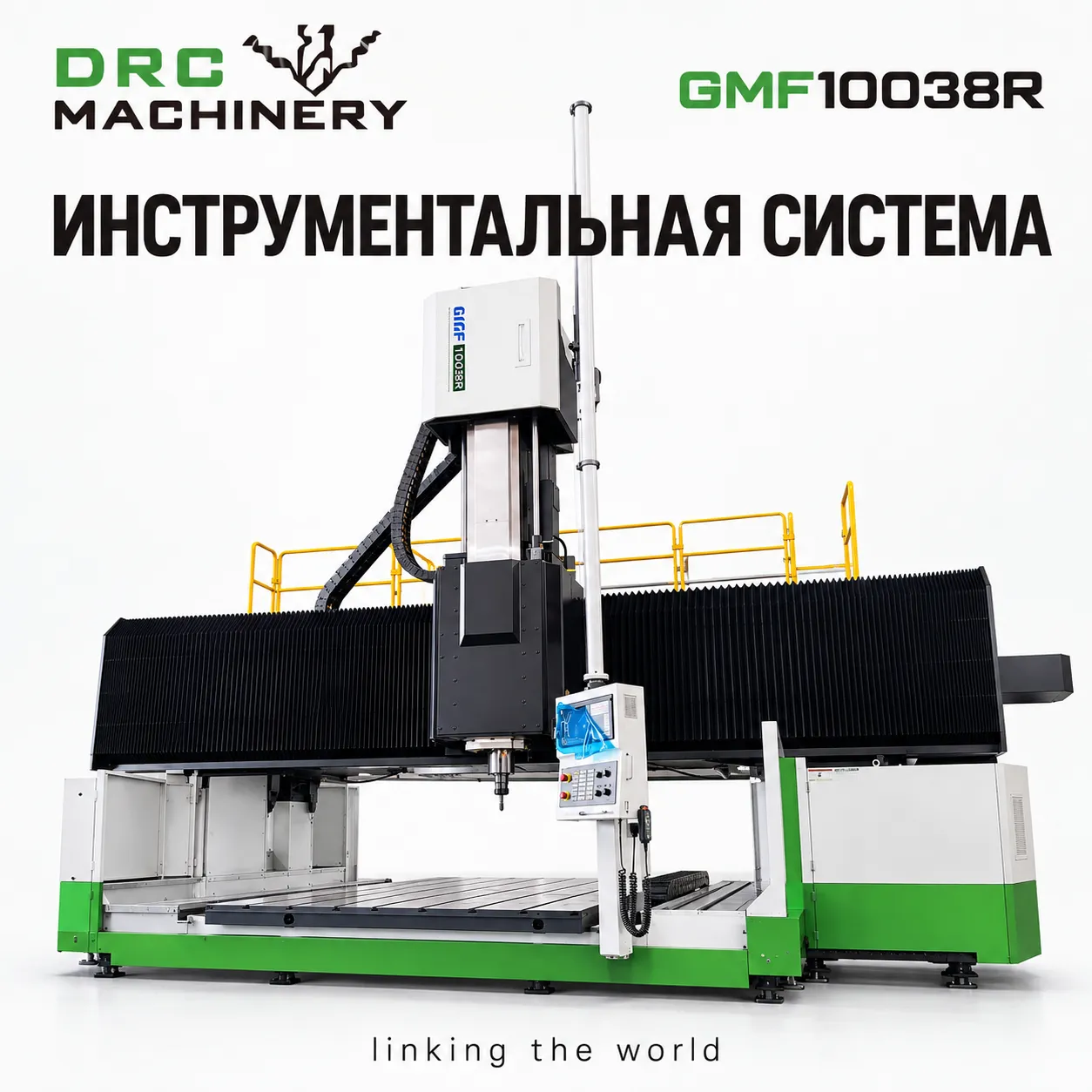

Инструментальный магазин
| Параметр | Значение | Единица изм. |
|---|---|---|
| Ёмкость инструментального магазина | 24 | шт. |
| Макс. диаметр инструмента (занятое/свободное гнездо) | Φ100/Φ200 | mm |
| Макс. длина инструмента | 300 | mm |
| Макс. масса инструмента | 15 | kg |
Точность
| Параметр | Значение | Единица изм. |
|---|---|---|
| Точность позиционирования (X/Y/Z) | 0.045/0.029/0.015 | mm |
| Точность повторного позиционирования (X/Y/Z) | 0.035/0.016/0.01 | mm |
Система ЧПУ
| Параметр | Значение | Единица изм. |
|---|---|---|
| Система ЧПУ | FANUC-0i MF |
Электропитание
| Параметр | Значение | Единица изм. |
|---|---|---|
| Суммарная мощность электроснабжения станка | 60 | KVA |
Габариты и масса
| Параметр | Значение | Единица изм. |
|---|---|---|
| Масса станка | 100 | T |
| Габаритные размеры (Д×Ш×В) | 24000×7500×6250 | mm |
Преимущества по сравнению с типовыми решениями
- Портальная схема обеспечивает более широкий доступ к крупной детали, чем стандартный вертикальный центр.
- Жесткая рама ориентирована на стабильную обработку больших заготовок.
- Возможна адаптация шпинделя, головки и измерительных систем под проект.
Области применения
Обработка станин, плит, рам, пресс-форм и крупных корпусных деталей для автомобильной, энергетической, судостроительной и общей промышленности.
Примечание по комплектации: В базе для этого типа оборудования указана необходимость проверки конфигурации. Перед заказом параметры и состав поставки должны быть подтверждены в техническом предложении.
Производственная площадка и инженерная команда DRC Machinery
Следующие фотографии показывают производственный участок и работу специалиста DRC Machinery. Это общие материалы о компании: оборудование на снимках не является станком, описанным на этой странице, и фотографии не подтверждают его сборку или испытания.
Контроль качества и согласование приёмки
Фотографии ключевых узлов, сборки и испытаний конкретного станка предоставляются только при наличии соответствующих проектных материалов.
DRC Machinery на отраслевых выставках
Упаковка и отгрузка оборудования
Ниже показаны общие фотографии подготовки оборудования DRC Machinery к международной перевозке. Они не подтверждают отгрузку модели, описанной на этой странице.
Поставка, документация и сервисная поддержка
Фотографии упаковки и отгрузки на этой странице показывают общий процесс DRC Machinery и не подтверждают отправку именно данной модели. Способ защиты, упаковки и перевозки согласовывается для конкретного заказа.
Состав технической документации, условия установки и пусконаладки, формат обучения, удалённой поддержки и поставки запасных частей определяются в коммерческом предложении и договоре. Сроки, стоимость выезда специалиста и гарантийные обязательства также согласовываются по проекту.
Поставка, установка и послепродажная поддержка
Сколько времени занимает поставка оборудования после оформления заказа?
Срок поставки зависит от модели, комплектации и дополнительных требований. После согласования технических условий мы укажем сроки производства, проверки, упаковки и отгрузки в коммерческом предложении.
Вы организуете экспортную упаковку и международную доставку?
Упаковку и международную доставку можно согласовать для конкретного заказа. Способ упаковки, маршрут, стоимость и ответственность сторон указываются в коммерческом предложении и договоре.
Вы предоставляете помощь при установке и пусконаладке?
В зависимости от модели оборудования и страны установки мы можем обсудить удалённое сопровождение или выезд специалиста. Объём работ, требования к площадке и расходы согласовываются до оформления заказа.
Проводите ли вы обучение операторов?
Обучение операторов может быть предусмотрено в рамках проекта. Его формат, содержание, язык, место проведения и стоимость согласовываются отдельно и указываются в коммерческом предложении или договоре.
Можно ли получить удалённую техническую поддержку при неисправности?
Да, вы можете направить нам описание неисправности, модель станка и сообщение об ошибке. Наши специалисты изучат информацию и предложат дальнейшие действия. Условия технической поддержки определяются договором.
Как заказать расходные материалы и запасные части?
Сообщите нам модель и серийный номер станка, а также название или фотографию нужной детали. Мы проверим совместимость, наличие, стоимость и возможный срок поставки, после чего направим предложение.
Каков гарантийный срок и что покрывает гарантия?
Гарантийный срок, дата его начала, а также перечень покрываемых компонентов и работ указываются в договоре на конкретное оборудование. Условия поставки запасных частей и сервисного обслуживания также зависят от страны установки.
Часто задаваемые вопросы
Как проверить, подойдет ли рабочая зона?
Нужно сопоставить чертеж и габариты заготовки с ходами осей, проходом портала, высотой обработки и грузоподъемностью стола.
Можно ли выбрать другую шпиндельную конфигурацию?
Возможные варианты оцениваются по материалу, режимам резания, инструменту и требованиям к поверхности.
Как получить точное техническое предложение на
Отправьте чертеж детали, материал, размеры заготовки, допуски, требуемые операции и плановый объем производства. Инженеры DRC Machinery проверят процесс и предложат подходящую конфигурацию.
\n
Запросить техническое предложение
Отправьте чертёж детали, материал, размеры и массу заготовки, перечень операций, ключевые допуски, планируемый объём выпуска и страну поставки. Техническая команда проверит применимость конфигурации и подготовит предложение для вашего проекта.
связаться с нами
Сопутствующие популярные продукты

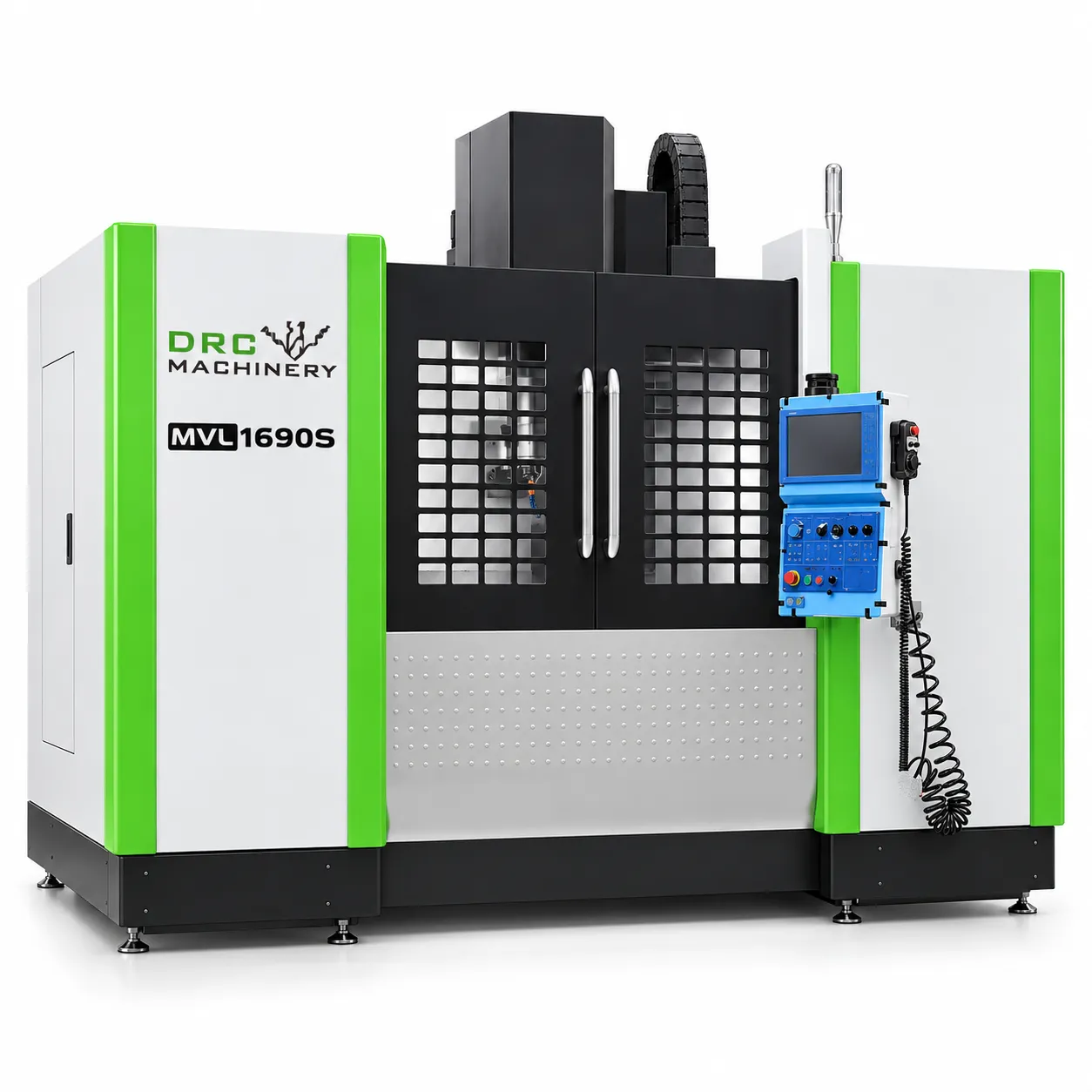

Вертикальный обрабатывающий центр MVL1690S
Основные преимущества MVL1690S Общие сведения Модель оборудования: MVL1690S Серия оборудования: ...
VMC1370-Высокоточный вертикальный обрабатывающий центр VMC1370
Точная и стабильная обработка благодаря высокопрочным компонентам HIWIN и жёсткой конструкции с японскими подшипниками Широкая зона обработки: перемещения X/Y/Z — 1300/700/700 мм Современный шпиндель KENTURN с воздушной продувкой и возможностью дооснащения СОЖ через шпиндель Автоматическая смазка и пневматическая система с цифровым дисплеем — контроль и стабильность без компромиссов Магазин инструментов OKADA (24 позиции) — быстрый и точный механизм смены инструмента
HT5L-Высокоточный станок с ЧПУ
HT5L: Максимальная точность и производительность в каждой детали! 1. Высокая точность и производительность Точность до 0.005 мм, высокая скорость подачи до 30 м/мин для максимальной эффективности. 2. Многофункциональность 12-местный серводвигательный револьвер и гидравлическая задняя бабка для обработки деталей до 390 мм в диаметре и 800 мм в длину. 3. Надежность и низкие расходы на обслуживание Использование компонентов Siemens и японских подшипников гарантирует стабильную работу и минимальное обслуживание.
Вертикальный обрабатывающий центр MVL1270S
Основные преимущества MVL1270S Общие сведения Модель оборудования: MVL1270S Серия оборудования: ...
твердосплавные сверла с внешним охлаждением диаметром 6.7 мм
Особенности целостных твердосплавов： Уникальная конструкция с углом свердлового конуса, а дуговая задняя грань обеспечивает высокую универсальность. Узкая ширина лигамента и крупный обратный конус эффективно предотвращают нагрев лигамента. Модель：RC-P-030-0670 Диаметр：6.7 Диаметр：34 Полная длина：79
Портальный фрезерный центр GMF8038R
Основные преимущества GMF8038R GMF8038R предназначен для обработки крупных плит, рам, оснований и...
Вертикальный токарный станок CK5116Q
Основные преимущества CK5116Q Общие сведения Модель оборудования：CK5116Q Серия оборудования：эк...
Токарный центр с ЧПУ HT31MY
Основные преимущества HT31MY HT31MY — токарный центр для стабильной обработки деталей в производс...
VMC1580-Высокоточный вертикальный обрабатывающий центр VMC1580
Высокая точностьЧПУ FANUC 0i Mate MF Plus с точностью до ±0.008 мм и повторяемостью ±0.005 мм. Быстрая производительностьМагазин на 24 инструмента с временем смены 2.5 сек. НадежностьИспользование качественных компонентов (HIWIN, KENTURN, JINGQI).

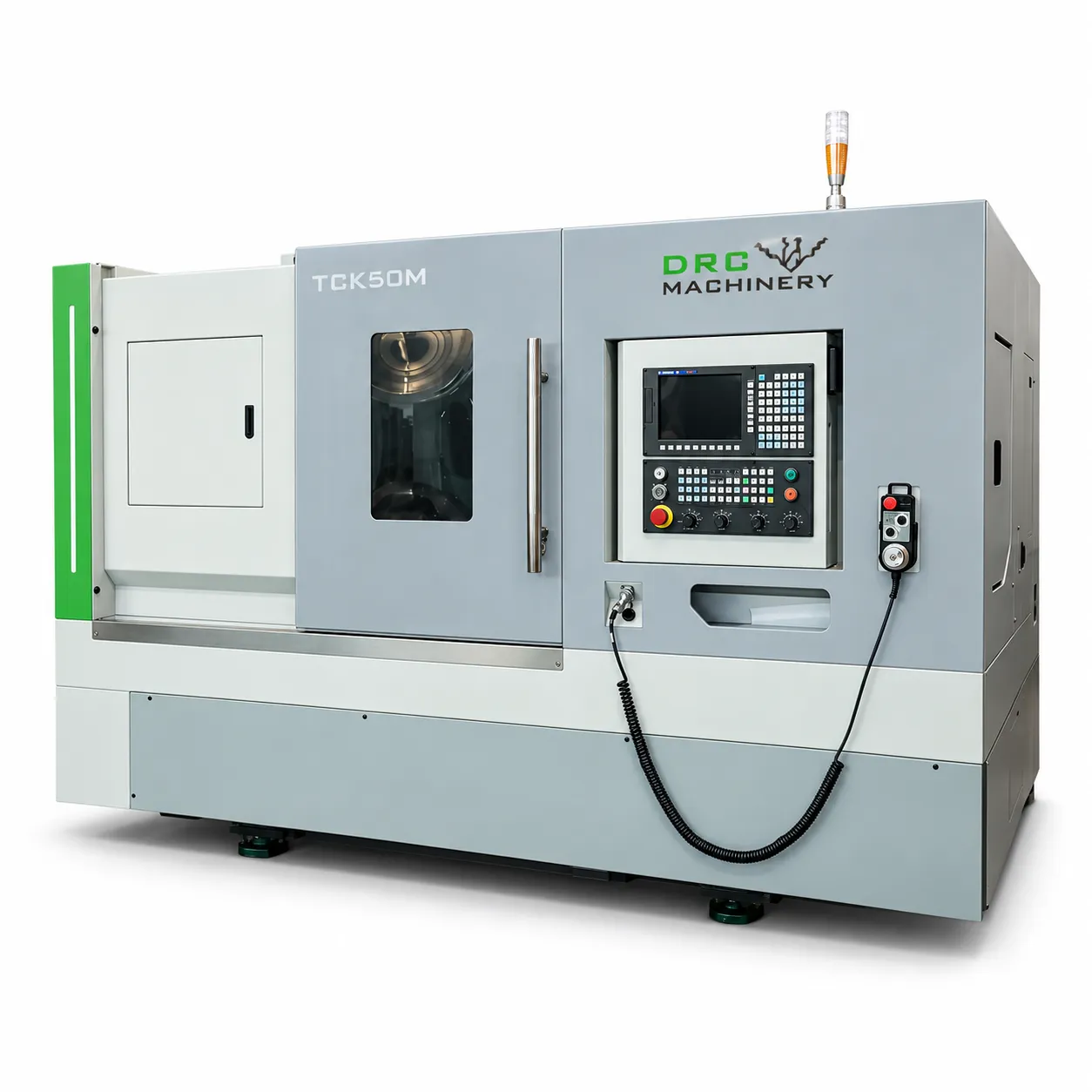

Токарный центр с ЧПУ TCK50M
Основные преимущества TCK50M Общие сведения Модель оборудования: TCK50M Серия оборудования: Сери...
Вертикальный токарный станок CQ5240
Основные преимущества CQ5240 Общие сведения Модель станка: CQ5240 Серия станков: тяжелый двухсто...
Токарный центр с ЧПУ HT6LD
Основные преимущества HT6LD HT6LD — токарный центр для стабильной обработки деталей в производств...
Расточно-фрезерный обрабатывающий центр с ЧПУ DBM130B
Расточно-фрезерный обрабатывающий центр с ЧПУ DBM130B оснащен системой FANUC 0i MF, корпусом из высокопрочного чугуна и сверхпрочными направляющими и винтами, скоростью вращения шпинделя 2000 об/мин, высоким крутящим моментом. Расточно-фрезерный обрабатывающий центр с ЧПУ DBM130B имеет ход по осям X/Y/Z 3000/2500/1500 мм, грузоподъемность рабочего стола 15 тонн и точность позиционирования 0,015 мм. Подходит для областей обработки тяжелого оборудования, таких как энергетика и судостроение. Предоставляется годовая гарантия и профессиональное обучение для обеспечения эффективного и точного производства.

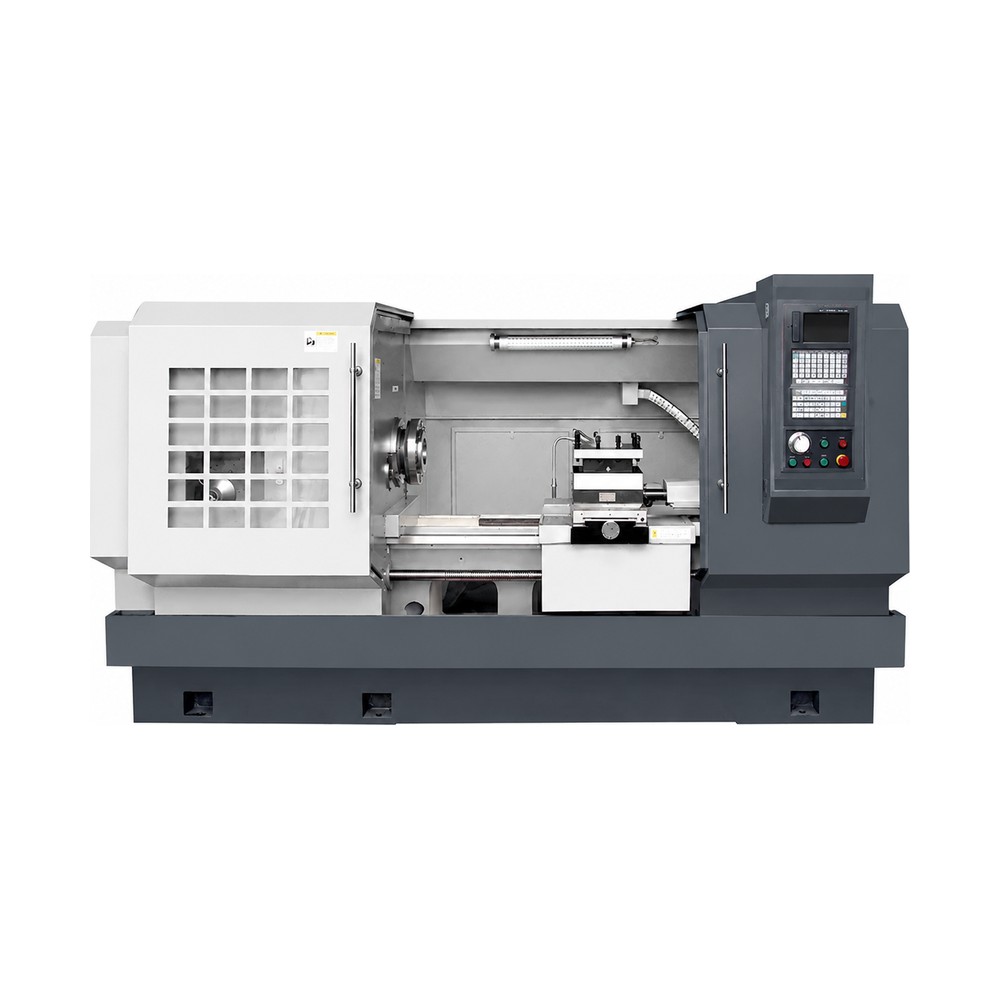

Горизонтальный токарный станок CK6185E
Основные преимущества CK6185E Общие сведения Модель оборудования: CK6185E Серия оборудования: се...

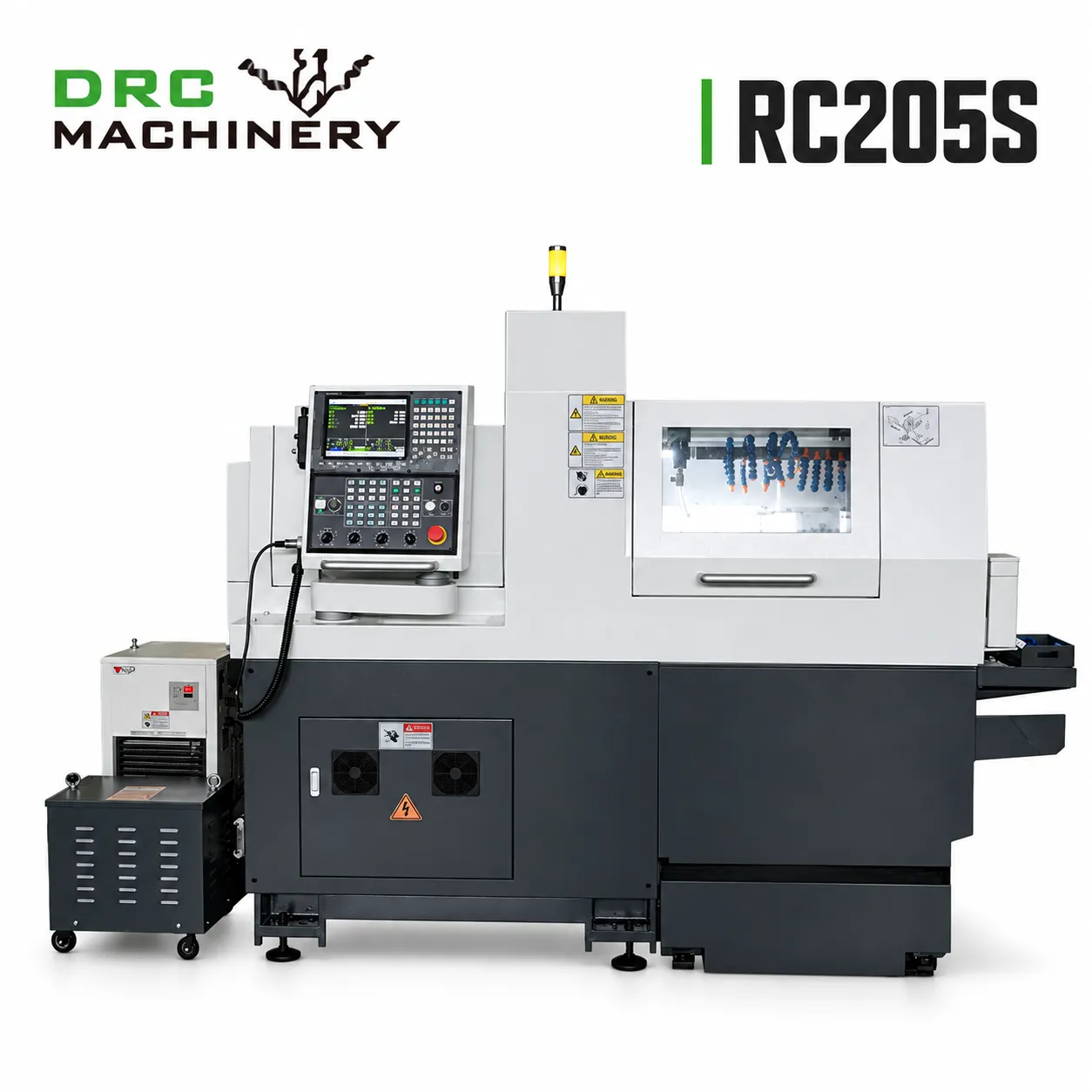

Токарный центр с ЧПУ RC205S
