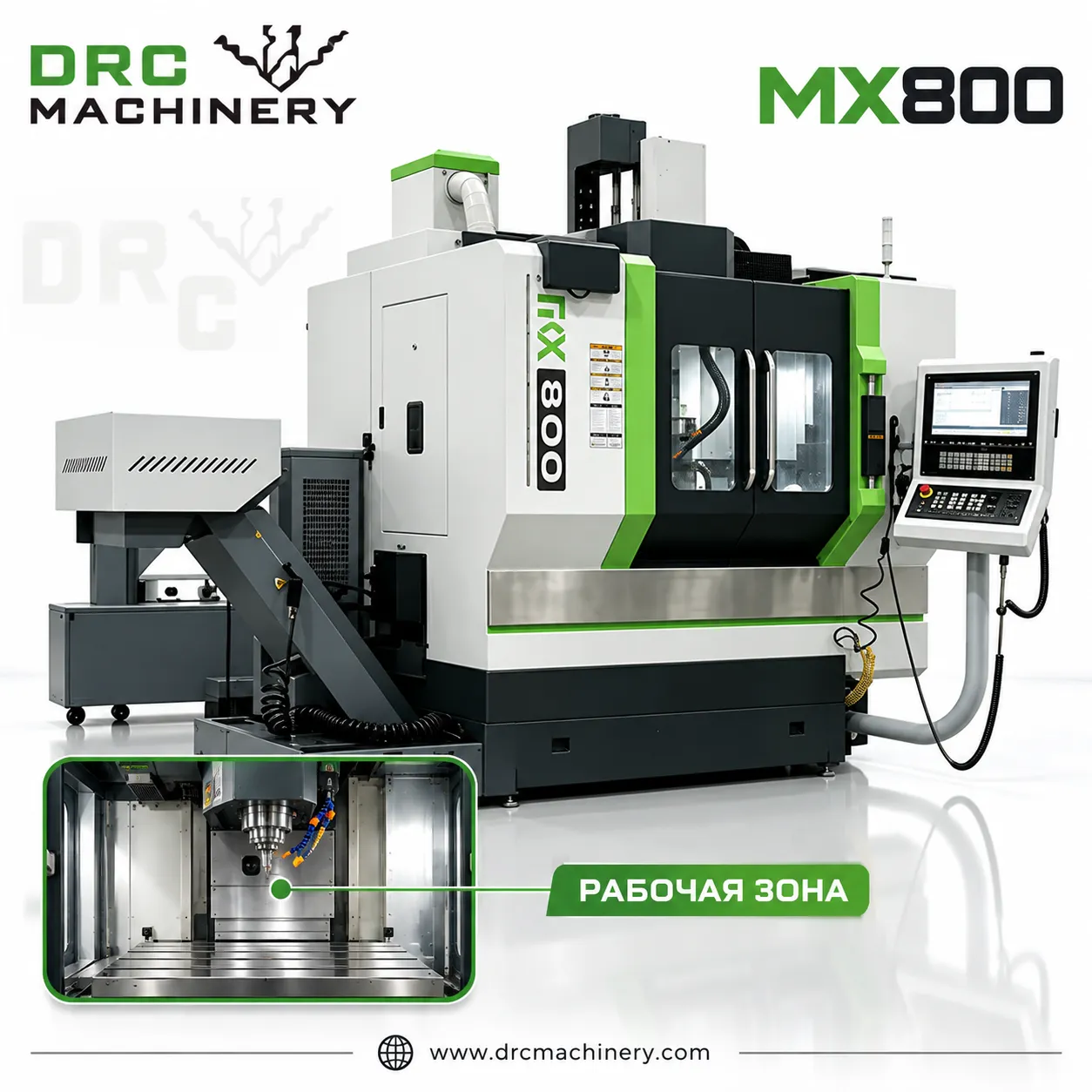

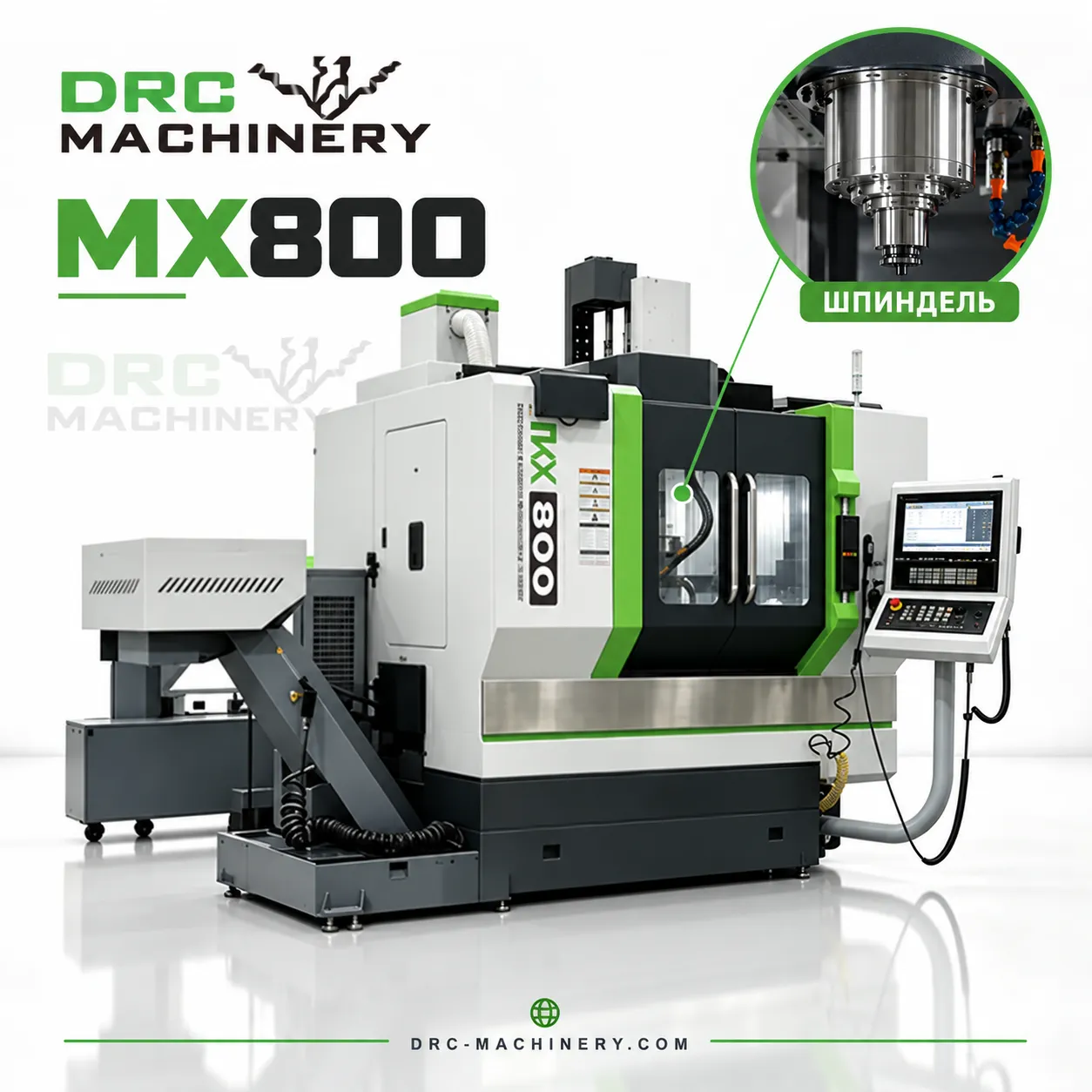

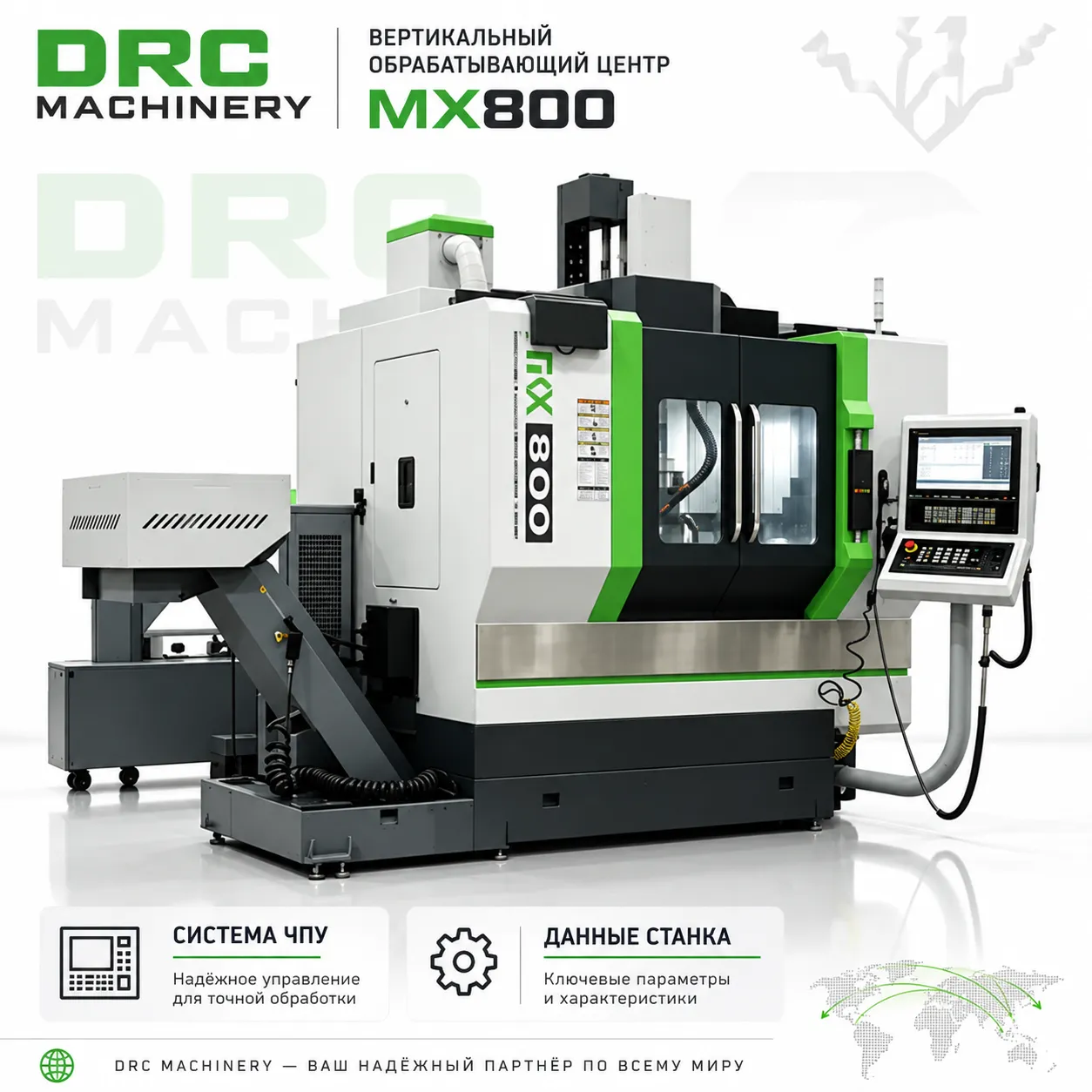

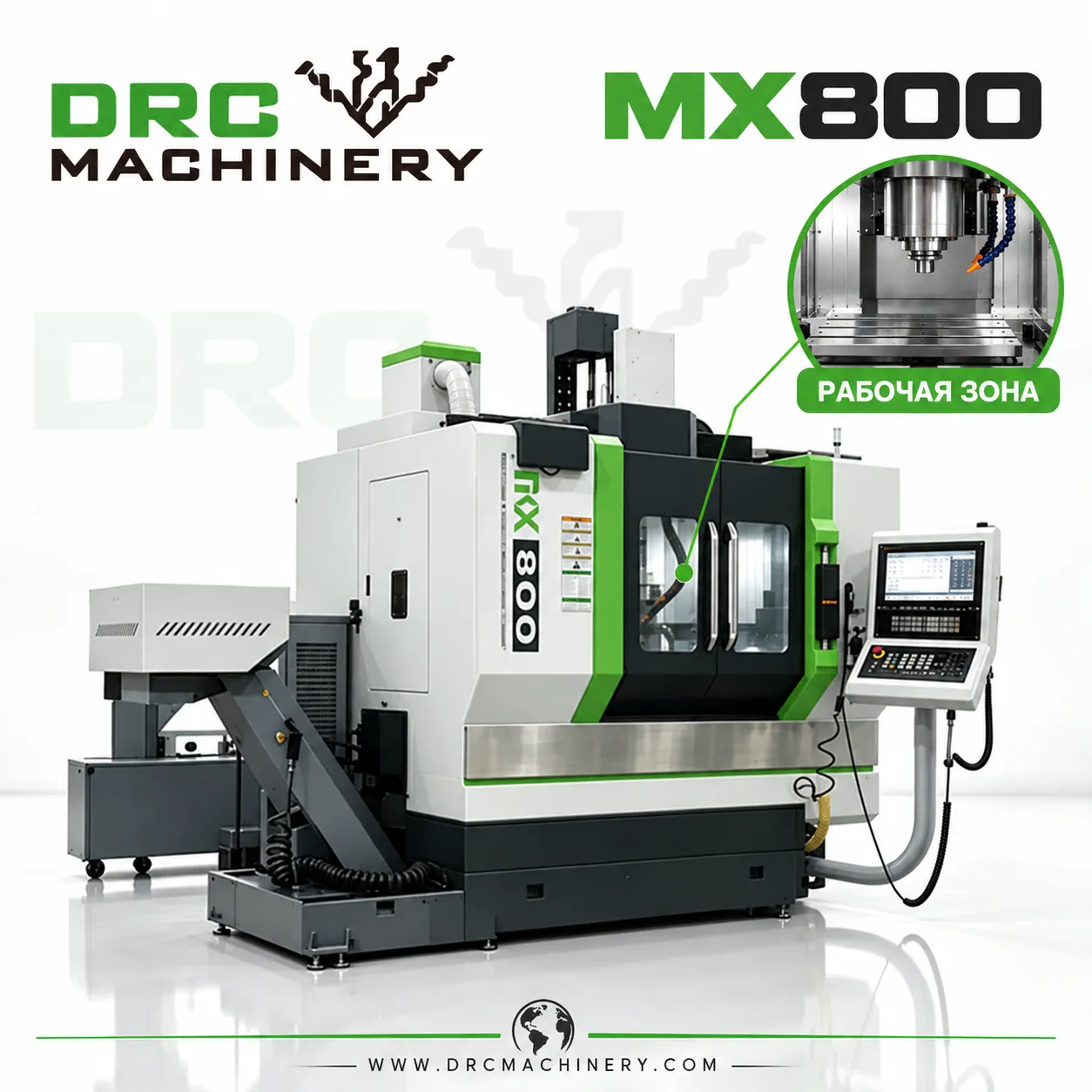

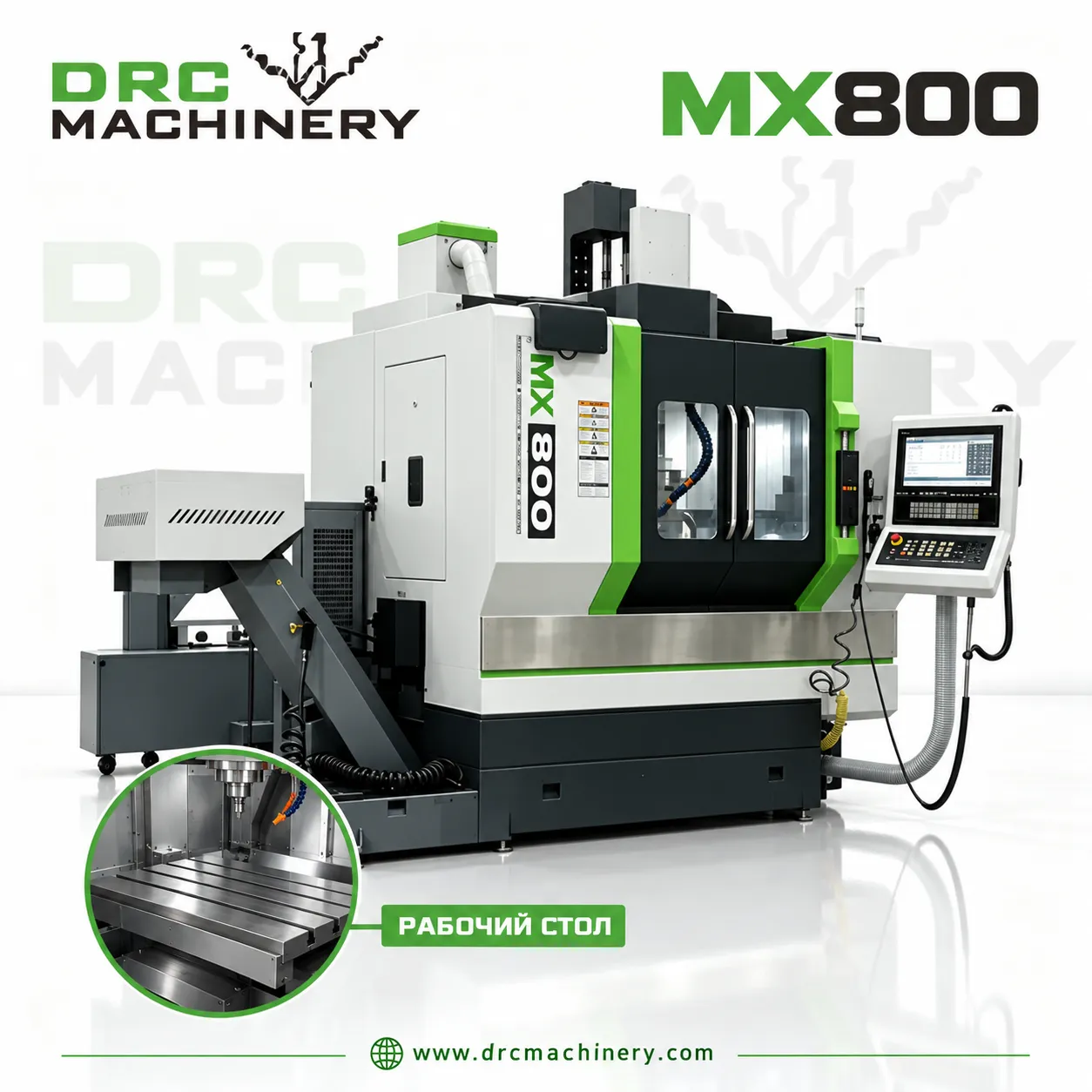

Пятиосевой обрабатывающий центр MX800
Основные преимущества MX800 Основные сведения Модель оборудования: MX800 Серия оборудования: вертикальный пятиосевой обрабатывающий центр серии MX Тип оборудования: вертикальный пятиосевой обрабатывающий центр Система управления: не предоставлено Конусное гнездо шпинделя: HSK-A63 Особенности к...
Описание
маркер
Основные преимущества MX800
Основные сведения
- Модель оборудования: MX800
- Серия оборудования: вертикальный пятиосевой обрабатывающий центр серии MX
- Тип оборудования: вертикальный пятиосевой обрабатывающий центр
- Система управления: не предоставлено
- Конусное гнездо шпинделя: HSK-A63
Особенности конструкции
- Полностью замкнутая система управления синхронным движением по пяти осям предназначена для обработки сложных криволинейных поверхностей прецизионных штампов и пресс-форм
- Оси B/C приводятся в движение прецизионной червячной передачей
- Оснащение круговыми энкодерами HEIDENHAIN повышает сохраняемость точности
- Блок задней бабки рабочего стола сохраняет высокую точность даже при полной нагрузке
- Увеличенный диапазон рабочих ходов подходит для обработки сложных деталей больших размеров
- Более высокая частота вращения осей B/C обеспечивает повышенную производительность обработки
Особенности изделия
Вертикальный пятиосевой обрабатывающий центр MX800 оснащен полностью замкнутой системой управления синхронным движением по пяти осям и предназначен для обработки сложных криволинейных поверхностей прецизионных штампов и пресс-форм. Оси B/C приводятся в движение прецизионной червячной передачей, станок оснащен круговыми энкодерами HEIDENHAIN, что повышает сохраняемость точности. Станок имеет увеличенный диапазон рабочих ходов и более высокую частоту вращения осей B/C, что позволяет обрабатывать более крупные и сложные прецизионные детали.
Технические характеристики MX800
Перемещения
| Параметр | Значение | Единица изм. |
|---|---|---|
| Перемещение по оси X | 800 | mm |
| Перемещение по оси Y | 900 | mm |
| Перемещение по оси Z | 650 | mm |
Рабочий стол
| Параметр | Значение | Единица изм. |
|---|---|---|
| Т-образные пазы стола | 5-14×100 | — |
Шпиндель
| Параметр | Значение | Единица изм. |
|---|---|---|
| Угол качания оси B | ±120° | — |
| Угол поворота оси C | 360° | — |
| Расстояние от торца шпинделя до стола | 100-750 | mm |
| Конус шпинделя | HSK-A63 | — |
| Частота вращения шпинделя | 15000 | rpm |
| Макс. частота вращения оси B | 60 | rpm |
| Макс. частота вращения оси C | 90 | rpm |
Инструментальный магазин
| Параметр | Значение | Единица изм. |
|---|---|---|
| Ёмкость инструментального магазина | 32 | шт. |
| Макс. диаметр инструмента | 120 | mm |
| Макс. длина инструмента | 300 | mm |
Точность
| Параметр | Значение | Единица изм. |
|---|---|---|
| Точность позиционирования | 0.008 | mm |
| Точность повторного позиционирования | 0.006 | mm |
Почему выбирают MX800
MX800 — пятиосевой вертикальный обрабатывающий центр с конусом шпинделя HSK-A63 для высокоточной обработки металла при средней нагрузке. Вертикальный обрабатывающий центр объединяет фрезерование, сверление и нарезание резьбы в одной рабочей зоне. Автоматическая смена инструмента помогает быстрее переходить между операциями и подходит для обработки корпусных деталей, плит и пресс-форм.
Преимущества по сравнению с аналогичными станками
- Пятиосевая обработка позволяет обрабатывать несколько сторон сложной детали с меньшим количеством переустановок.
- Вертикальная компоновка обеспечивает хороший обзор инструмента и удобную наладку заготовки.
- Инструментальный магазин позволяет последовательно выполнять разные операции в автоматическом цикле.
Области применения
- корпусные детали, плиты и кронштейны
- пресс-формы, штампы и оснастка
- детали автомобилей, оборудования и общего машиностроения
- фрезерование, сверление и нарезание резьбы за один установ
Фотографии MX800
Производственная площадка и инженерная команда DRC Machinery
Следующие фотографии показывают производственный участок и работу специалиста DRC Machinery. Это общие материалы о компании: оборудование на снимках не является станком, описанным на этой странице, и фотографии не подтверждают его сборку или испытания.
Контроль качества и согласование приёмки
Фотографии ключевых узлов, сборки и испытаний конкретного станка предоставляются только при наличии соответствующих проектных материалов.
DRC Machinery на международных выставках
Подготовка оборудования к упаковке и отгрузке
Ниже показаны общие фотографии подготовки оборудования DRC Machinery к международной перевозке. Они не подтверждают отгрузку модели, описанной на этой странице.
Поставка, документация и сервисная поддержка
Фотографии упаковки и отгрузки на этой странице показывают общий процесс DRC Machinery и не подтверждают отправку именно данной модели. Способ защиты, упаковки и перевозки согласовывается для конкретного заказа.
Состав технической документации, условия установки и пусконаладки, формат обучения, удалённой поддержки и поставки запасных частей определяются в коммерческом предложении и договоре. Сроки, стоимость выезда специалиста и гарантийные обязательства также согласовываются по проекту.
Поставка, установка и послепродажная поддержка
Сколько времени занимает поставка оборудования после оформления заказа?
Срок поставки зависит от модели, комплектации и дополнительных требований. После согласования технических условий мы укажем сроки производства, проверки, упаковки и отгрузки в коммерческом предложении.
Вы организуете экспортную упаковку и международную доставку?
Упаковку и международную доставку можно согласовать для конкретного заказа. Способ упаковки, маршрут, стоимость и ответственность сторон указываются в коммерческом предложении и договоре.
Вы предоставляете помощь при установке и пусконаладке?
В зависимости от модели оборудования и страны установки мы можем обсудить удалённое сопровождение или выезд специалиста. Объём работ, требования к площадке и расходы согласовываются до оформления заказа.
Проводите ли вы обучение операторов?
Обучение операторов может быть предусмотрено в рамках проекта. Его формат, содержание, язык, место проведения и стоимость согласовываются отдельно и указываются в коммерческом предложении или договоре.
Можно ли получить удалённую техническую поддержку при неисправности?
Да, вы можете направить нам описание неисправности, модель станка и сообщение об ошибке. Наши специалисты изучат информацию и предложат дальнейшие действия. Условия технической поддержки определяются договором.
Как заказать расходные материалы и запасные части?
Сообщите нам модель и серийный номер станка, а также название или фотографию нужной детали. Мы проверим совместимость, наличие, стоимость и возможный срок поставки, после чего направим предложение.
Каков гарантийный срок и что покрывает гарантия?
Гарантийный срок, дата его начала, а также перечень покрываемых компонентов и работ указываются в договоре на конкретное оборудование. Условия поставки запасных частей и сервисного обслуживания также зависят от страны установки.
Часто задаваемые вопросы
Для каких деталей подходит MX800?
Модель подходит для корпусных деталей, плит, пресс-форм и компонентов, требующих последовательного фрезерования и сверления.
Чем MX800 отличается от станков другого типа?
В отличие от отдельных фрезерных и сверлильных операций центр использует автоматическую смену инструмента и один общий цикл обработки.
Какие данные нужны для подбора конфигурации?
Отправьте чертёж детали, материал, допуски, размер партии и перечень требуемых операций. Система ЧПУ, зажимное устройство, инструментальная система, напряжение и дополнительные опции подтверждаются технической командой до заказа.
