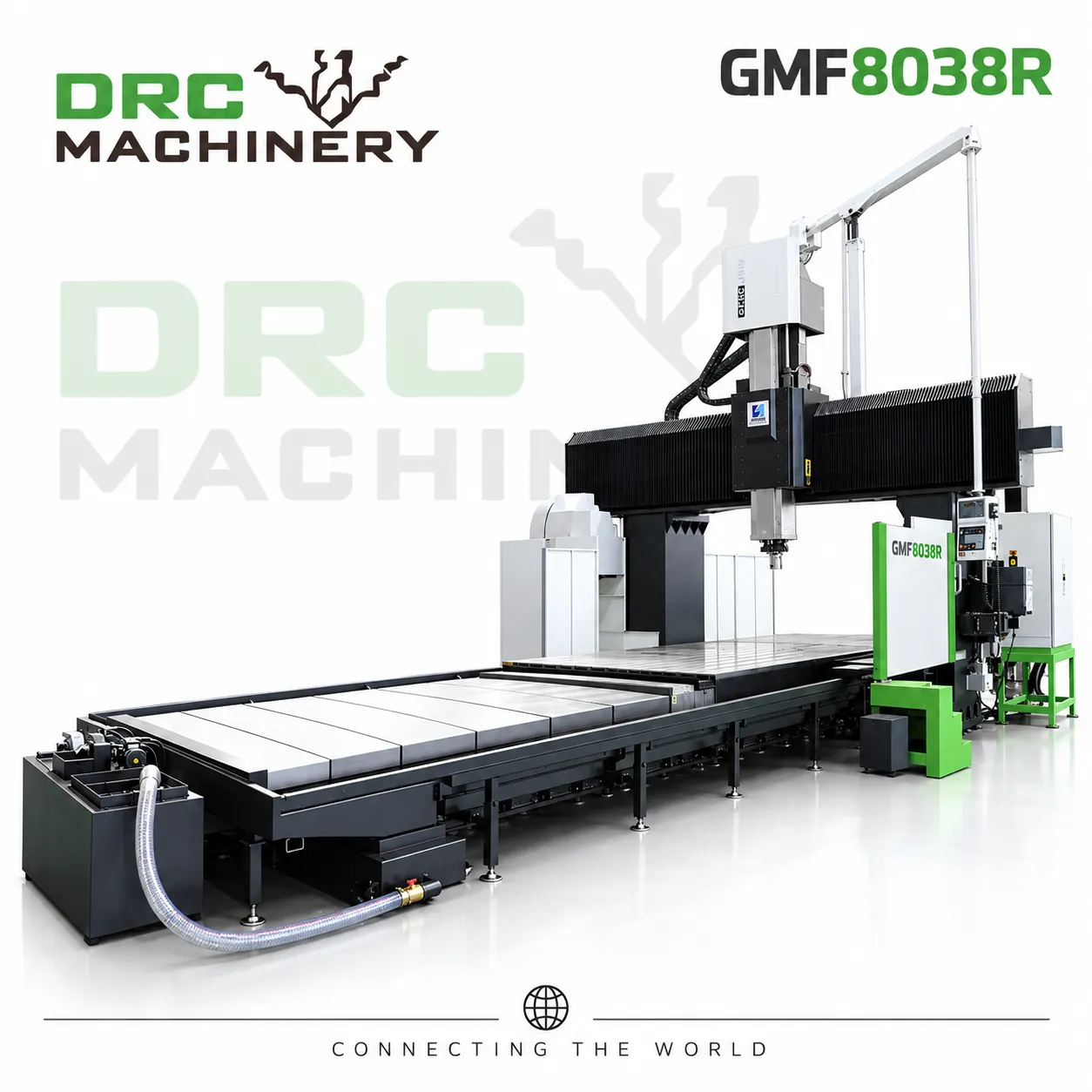

Портальный фрезерный центр GMF8038R
Основные преимущества GMF8038R GMF8038R предназначен для обработки крупных плит, рам, оснований и пресс-форм. Портальная компоновка обеспечивает широкую рабочую зону и удобна для тяжелых и габаритных заготовок. Шпиндель, головка и дополнительные опции выбираются по материалу и технологической за...
Описание
маркер
Основные преимущества GMF8038R
GMF8038R предназначен для обработки крупных плит, рам, оснований и пресс-форм. Портальная компоновка обеспечивает широкую рабочую зону и удобна для тяжелых и габаритных заготовок. Шпиндель, головка и дополнительные опции выбираются по материалу и технологической задаче.
Основная информация
- Модель оборудования: GMF8038R
- Серия оборудования: портальные обрабатывающие центры серии GMF (серия 38)
Конструктивные особенности
- На станине предусмотрены четыре высоконагруженные направляющие 55# с большим межосевым расстоянием. В сочетании с толстыми прочными стенками и ребрами жесткости в форме "восьмиконечной звезды" это обеспечивает высокую жесткость конструкции и предотвращает ее механические деформации.
- Станина крепится усиленными фундаментными болтами, что повышает механическую точность оборудования и гарантирует стабильность его работы и динамическую точность.
- Привод оси X реализован с использованием серводвигателя и высокоточного редуктора немецкого производства, предусмотрены двухмоторная компенсация люфта и двойной привод.
- В приводной системе оси Y применяются серводвигатели переменного тока с передачей усилия через высокоточные редукторы немецкого производства, что обеспечивает высокий крутящий момент и стабильность работы.
- Стол изготовлен из литого чугуна марки HT300 и отличается высокой износостойкостью, а также хорошими показателями прочности на сжатие.
- Квадратные ползуны 420×420mm/450×450mm в стандартной комплектации оснащаются полностью зубчатой коробкой передач для силового резания.
- В зависимости от модели оборудования для привода ползуна по оси Z опционально доступен двойной привод.
- Опционально доступны различные типы фрезерных головок, в том числе автоматические угловые и автоматические карданные головки.
Особенности продукции
Портальные обрабатывающие центры серии GMF (серия 38) являются крупногабаритным оборудованием со сверхшироким проемом портала, отличаются высокой жесткостью и предназначены для тяжелого силового резания.
Технические характеристики GMF8038R
Перемещения
| Параметр | Значение | Единица изм. |
|---|---|---|
| Перемещение по оси X | 8500 | mm |
| Перемещение по оси Y | 4300 | mm |
| Перемещение по оси Z | 1250 | mm |
Подачи и скорости
| Параметр | Значение | Единица изм. |
|---|---|---|
| Скорость быстрых перемещений (X/Y/Z) | 10/12/10 | m/min |
| Скорость рабочей подачи | 10 | m/min |

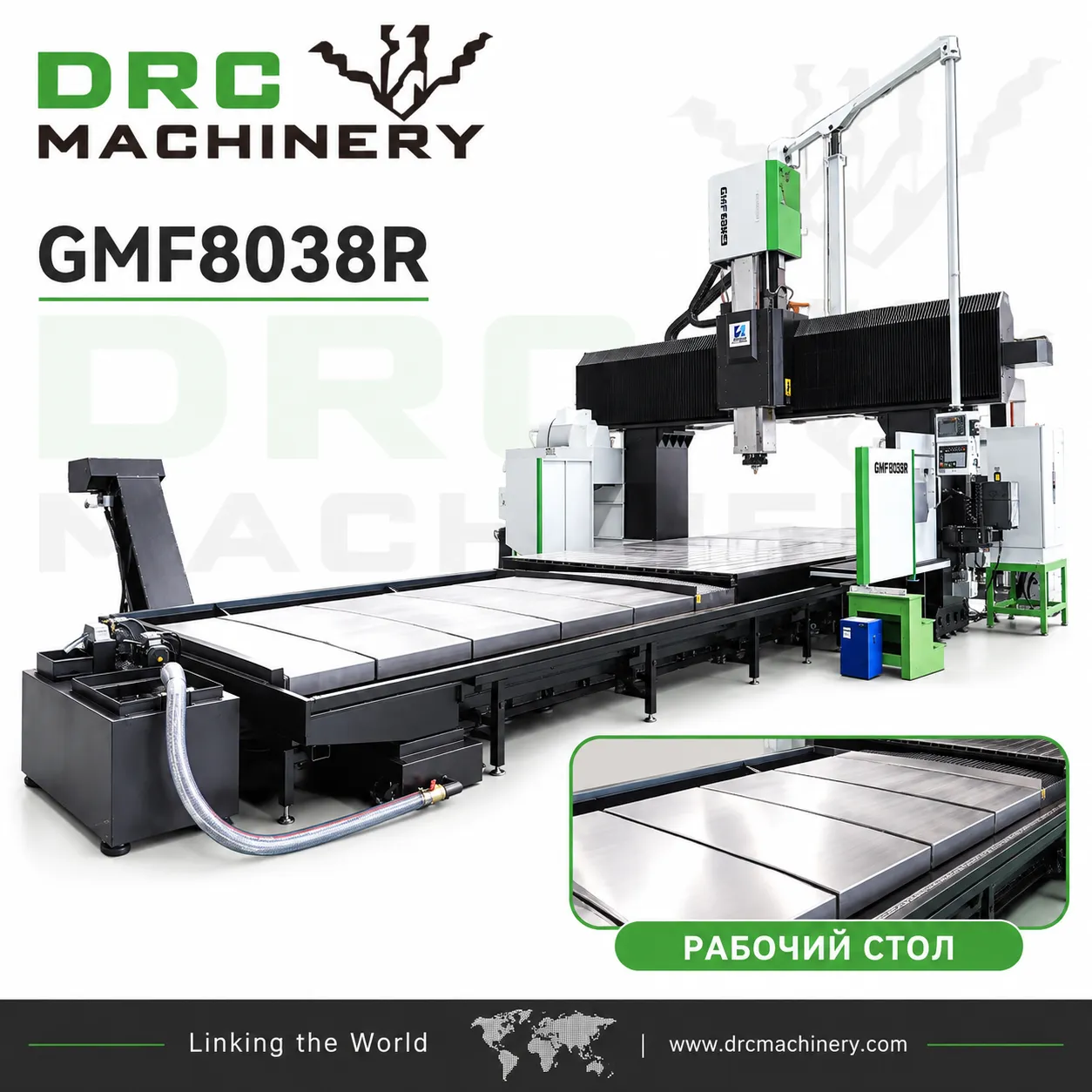

Рабочий стол
| Параметр | Значение | Единица изм. |
|---|---|---|
| Размер рабочего стола | 8000×3000 | mm |
| Макс. нагрузка на рабочий стол | 41 | T |
| Т-образные пазы стола | 15-28×200 | mm |
| Расстояние между колоннами | 3800 | mm |

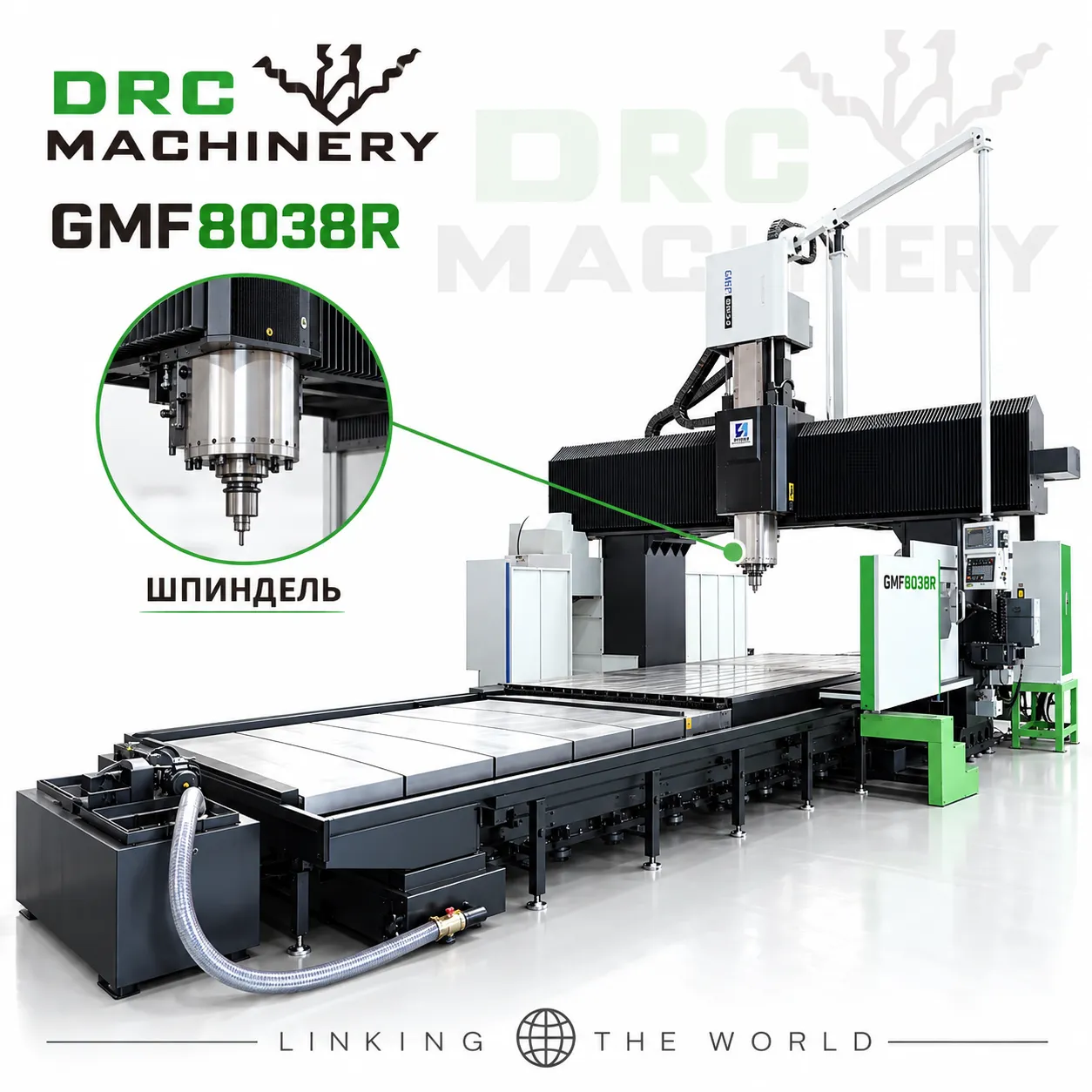

Шпиндель
| Параметр | Значение | Единица изм. |
|---|---|---|
| Расстояние от торца шпинделя до стола | 250-1250 | mm |
| Частота вращения шпинделя | 5000 | rpm |
| Конус шпинделя | BT50 | |
| Мощность двигателя шпинделя | 22/26 | kW |
| Макс. крутящий момент шпинделя | 1226 | Nm |
| Сечение ползуна | 420×420 | mm |

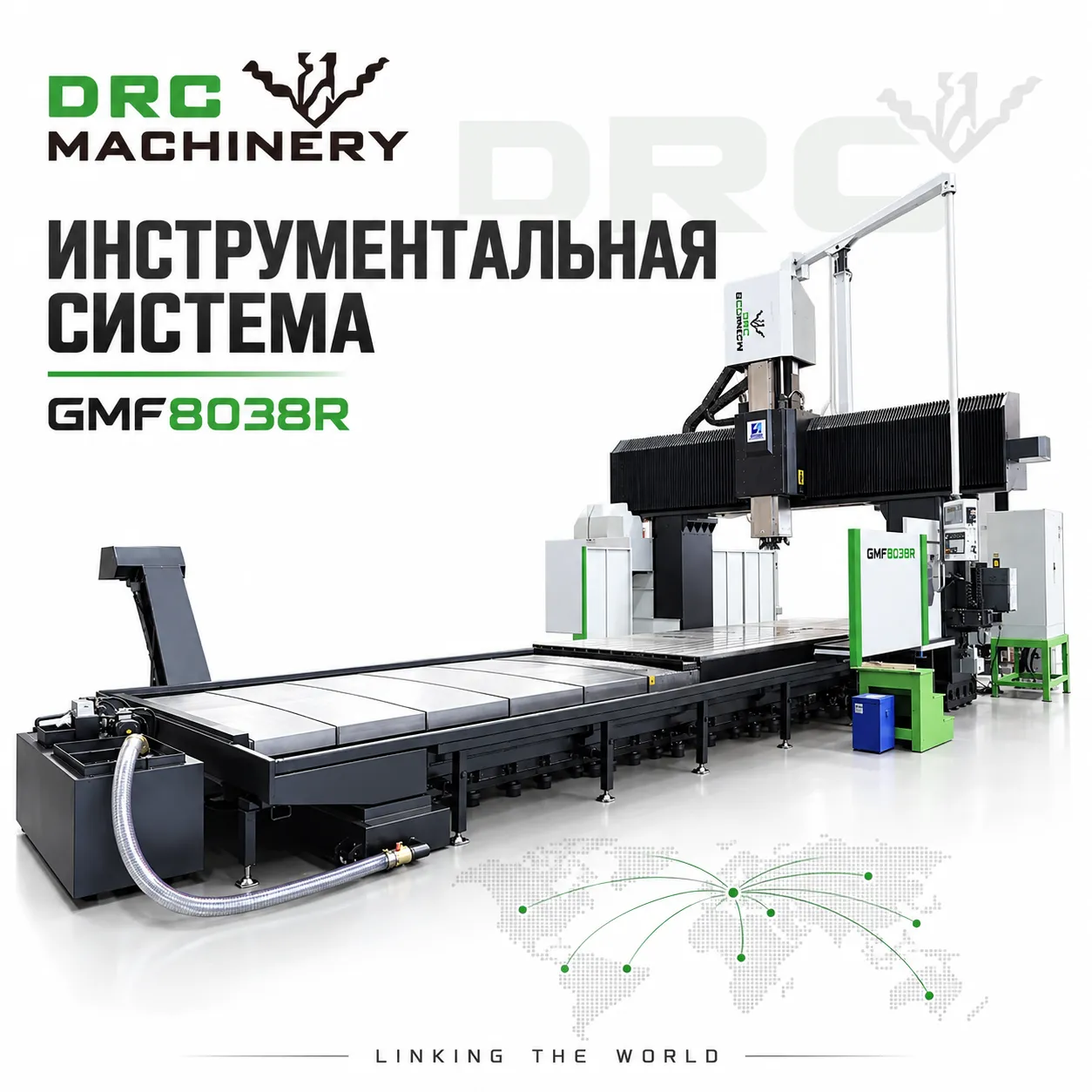

Инструментальный магазин
| Параметр | Значение | Единица изм. |
|---|---|---|
| Ёмкость инструментального магазина | 24 | шт. |
| Макс. диаметр инструмента (занятое/свободное гнездо) | Φ100/Φ200 | mm |
| Макс. длина инструмента | 300 | mm |
| Макс. масса инструмента | 15 | kg |
Точность
| Параметр | Значение | Единица изм. |
|---|---|---|
| Точность позиционирования (X/Y/Z) | 0.032/0.029/0.015 | mm |
| Точность повторного позиционирования (X/Y/Z) | 0.022/0.016/0.01 | mm |

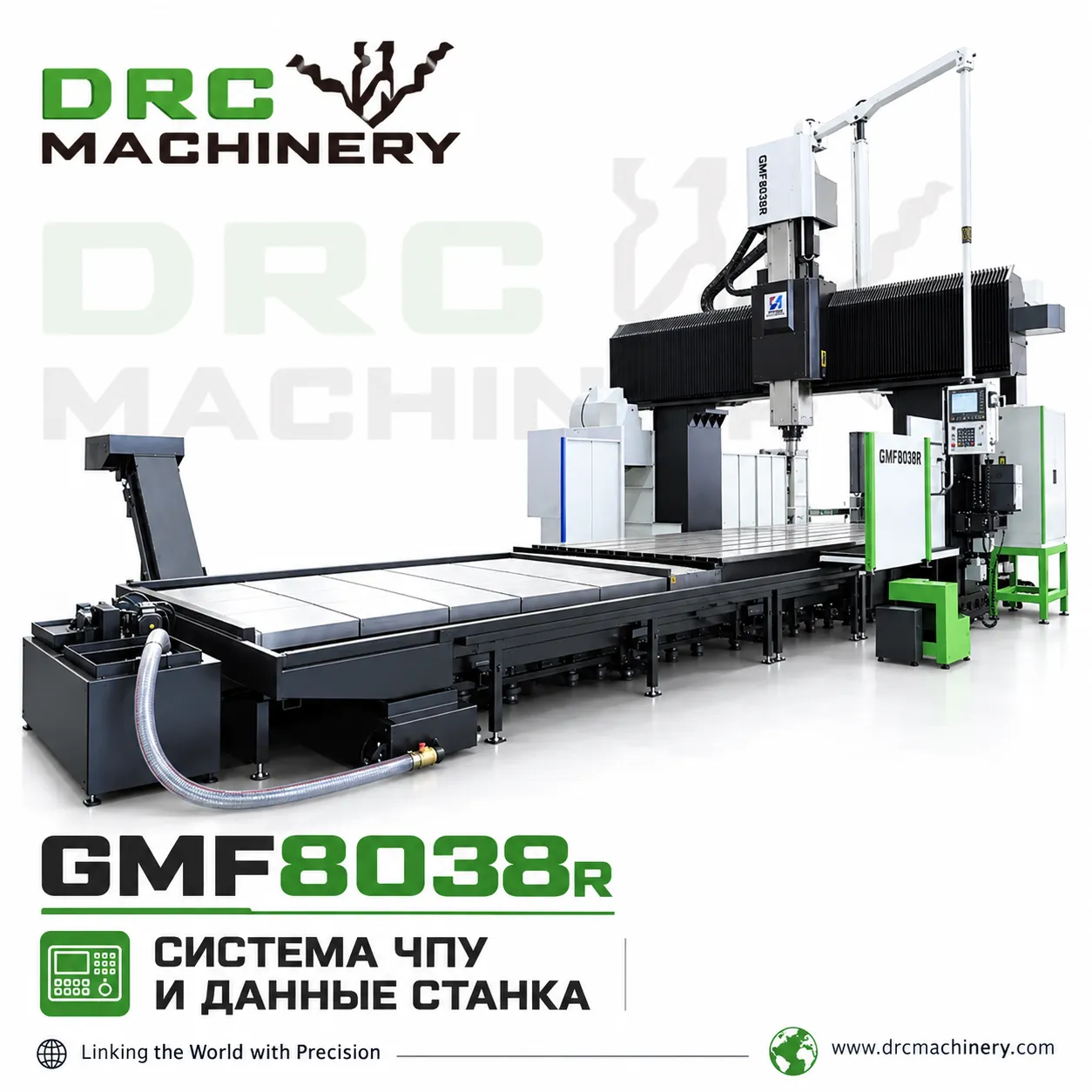

Система ЧПУ
| Параметр | Значение | Единица изм. |
|---|---|---|
| Система ЧПУ | FANUC-0i MF |
Электропитание
| Параметр | Значение | Единица изм. |
|---|---|---|
| Суммарная мощность электроснабжения станка | 55 | KVA |
Габариты и масса
| Параметр | Значение | Единица изм. |
|---|---|---|
| Масса станка | 86 | T |
| Габаритные размеры (Д×Ш×В) | 19500×7500×6250 | mm |
Преимущества по сравнению с типовыми решениями
- Портальная схема обеспечивает более широкий доступ к крупной детали, чем стандартный вертикальный центр.
- Жесткая рама ориентирована на стабильную обработку больших заготовок.
- Возможна адаптация шпинделя, головки и измерительных систем под проект.
Области применения
Обработка станин, плит, рам, пресс-форм и крупных корпусных деталей для автомобильной, энергетической, судостроительной и общей промышленности.
Примечание по комплектации: В базе для этого типа оборудования указана необходимость проверки конфигурации. Перед заказом параметры и состав поставки должны быть подтверждены в техническом предложении.
Производственная площадка и инженерная команда DRC Machinery
Следующие фотографии показывают производственный участок и работу специалиста DRC Machinery. Это общие материалы о компании: оборудование на снимках не является станком, описанным на этой странице, и фотографии не подтверждают его сборку или испытания.
Контроль качества и согласование приёмки
Фотографии ключевых узлов, сборки и испытаний конкретного станка предоставляются только при наличии соответствующих проектных материалов.
DRC Machinery на отраслевых выставках
Упаковка и отгрузка оборудования
Ниже показаны общие фотографии подготовки оборудования DRC Machinery к международной перевозке. Они не подтверждают отгрузку модели, описанной на этой странице.
Поставка, документация и сервисная поддержка
Фотографии упаковки и отгрузки на этой странице показывают общий процесс DRC Machinery и не подтверждают отправку именно данной модели. Способ защиты, упаковки и перевозки согласовывается для конкретного заказа.
Состав технической документации, условия установки и пусконаладки, формат обучения, удалённой поддержки и поставки запасных частей определяются в коммерческом предложении и договоре. Сроки, стоимость выезда специалиста и гарантийные обязательства также согласовываются по проекту.
Поставка, установка и послепродажная поддержка
Сколько времени занимает поставка оборудования после оформления заказа?
Срок поставки зависит от модели, комплектации и дополнительных требований. После согласования технических условий мы укажем сроки производства, проверки, упаковки и отгрузки в коммерческом предложении.
Вы организуете экспортную упаковку и международную доставку?
Упаковку и международную доставку можно согласовать для конкретного заказа. Способ упаковки, маршрут, стоимость и ответственность сторон указываются в коммерческом предложении и договоре.
Вы предоставляете помощь при установке и пусконаладке?
В зависимости от модели оборудования и страны установки мы можем обсудить удалённое сопровождение или выезд специалиста. Объём работ, требования к площадке и расходы согласовываются до оформления заказа.
Проводите ли вы обучение операторов?
Обучение операторов может быть предусмотрено в рамках проекта. Его формат, содержание, язык, место проведения и стоимость согласовываются отдельно и указываются в коммерческом предложении или договоре.
Можно ли получить удалённую техническую поддержку при неисправности?
Да, вы можете направить нам описание неисправности, модель станка и сообщение об ошибке. Наши специалисты изучат информацию и предложат дальнейшие действия. Условия технической поддержки определяются договором.
Как заказать расходные материалы и запасные части?
Сообщите нам модель и серийный номер станка, а также название или фотографию нужной детали. Мы проверим совместимость, наличие, стоимость и возможный срок поставки, после чего направим предложение.
Каков гарантийный срок и что покрывает гарантия?
Гарантийный срок, дата его начала, а также перечень покрываемых компонентов и работ указываются в договоре на конкретное оборудование. Условия поставки запасных частей и сервисного обслуживания также зависят от страны установки.
Часто задаваемые вопросы
Как проверить, подойдет ли рабочая зона?
Нужно сопоставить чертеж и габариты заготовки с ходами осей, проходом портала, высотой обработки и грузоподъемностью стола.
Можно ли выбрать другую шпиндельную конфигурацию?
Возможные варианты оцениваются по материалу, режимам резания, инструменту и требованиям к поверхности.
Как получить точное техническое предложение на
Отправьте чертеж детали, материал, размеры заготовки, допуски, требуемые операции и плановый объем производства. Инженеры DRC Machinery проверят процесс и предложат подходящую конфигурацию.
\n
Запросить техническое предложение
Отправьте чертёж детали, материал, размеры и массу заготовки, перечень операций, ключевые допуски, планируемый объём выпуска и страну поставки. Техническая команда проверит применимость конфигурации и подготовит предложение для вашего проекта.
связаться с нами
Сопутствующие популярные продукты
VMC600-Высокоточный вертикальный обрабатывающий центр VMC600
1. Высокая жесткость и стабильность Чугун HT300 и коробчатая конструкция обеспечивают отличную жесткость и долгосрочную стабильность. 2. Точность и высокая скорость Шариковые винты и линейные направляющие гарантируют точность до ±0.008 мм. Шпиндель с максимальной скоростью 8000 об/мин. 3. Удобство эксплуатации Автоматическая смазка и защита винтов увеличивают срок службы и снижают затраты на обслуживание. Эти преимущества делают VMC600 идеальным для высокоточной обработки.
Токарный центр с ЧПУ RC386
Основные преимущества RC386 Основная информация Модель оборудования: RC386 Серия оборудования: с...
Вертикальный токарный станок VT1000ATC
Основные преимущества VT1000ATC VT1000ATC предназначен для обработки деталей большого диаметра в ...
Портальный фрезерный центр GMF8034LX
Основные преимущества GMF8034LX GMF8034LX предназначен для обработки сложных поверхностей и крупн...
Токарный центр с ЧПУ HT6M
Технические характеристики HT6M Рабочая зона / размеры обработки Параметр Значение Единица из...
Твердосплавный фрез с плоским концом, диаметр 12 мм
Основные особенности фрезов： Подходит для раUGH-обработки и точной обработки обычной стали и чугунa (≤48HRC) Применяется 45° большая геликoidalная угловa (угол правления режущих кромок) и двухрежущая конструкция Подходит для generalsской обработки,боковой фрезеровки,фрезеровки мелких каналов (поверхностных борозд)Модель режущего инструмента:RC-F2-12030 Диаметр:12mm Длина режущей кромки:30mm Общая длина инструмента 75 мм Диаметр хвостовика 10 мм
Вертикальный обрабатывающий центр MVL1690S
Основные преимущества MVL1690S Общие сведения Модель оборудования: MVL1690S Серия оборудования: ...
Токарный станок с ЧПУ и наклонной станиной TCK36A
① 30° наклонная станина: Тайванская линейная роликовая гайка с предварительной нагрузкой, плавная стружкоотбрасывающая, для высокоскоростной präцизионной обработки② Шпиндель: Прецизионная сборка + динамическая балансировка, низкий шум, высокая жесткость и устойчивость③ Гидравлический патрон: 8-дюймовый клиновидный с гидравлическим приводом, быстрый зажим, точность ±0,01 мм④ Револьвер: 8-размерный электрический (гидравлический/серво по выбору), время смены 0,2 с, повторная точность ±0,002 мм⑤ Трансмиссия: Шариковый винт (константно-температурная обработка), линейная гайка, скорость 48 м/мин⑥ Автоматическая смазка: Японская система Hegu, контроль давления + автоматическая циркуляция⑦ Задняя бабка: Гидравлическая, ручное/автоматическое управление, для обработки валов⑧ ЧПУ: GSK980TC3 (Siemens/Fanuc по выбору), поддержка токарно-фрезерной обработки
Вертикальный токарный станок VT800M
Основные преимущества VT800M VT800M предназначен для обработки деталей большого диаметра в устойч...
Высокоточный вертикальный обрабатывающий центр VMC650 | ЧПУ станок DRC Machinery
Высокая жесткость VMC650 У высокоточного вертикального обрабатывающего центра VMC650 конструкция из чугуна HT300 и коробчатый дизайн обеспечивают отличную жесткость, минимизируя вибрации даже при интенсивной металлообработке. Прецизионная точность VMC650 Линейные направляющие HIWIN и шариковые винты высокоточного вертикального обрабатывающего центра VMC650 гарантируют точность позиционирования до ±0.008 мм — соответствие стандарту JIS для сложных деталей. Защита и эффективность VMC650 Автоматическая смазочная система и система разделения масла и воды у высокоточного вертикального обрабатывающего центра VMC650 продлевают срок службы компонентов и защищают окружающую среду.
Вертикальный токарный станок VT600M
VT600M оснащена станиной из чугуна на смоляной основе с высокой жесткостью и отличным демпфированием вибраций, а также высокомоментным шпинделем 2500 об/мин и приводной револьверной головкой BMT65 на 12 позиций (быстрая смена инструмента, скорость вращения до 3000 об/мин), что делает её особенно подходящей для обработки сложных деталей в автомобильной промышленности, производстве пресс-форм и других областях механообработки. ① Система управления FANUC 0i-TF plus (дисплей 10″) ② Главный шпиндель A2-8 с двигателем переменного тока, мощность привода 15/18,5 кВт, 2500 об/мин ③ 12-позиционная серворевольверная головка BMT65 ④ 12 приводными инструментальными станциями ⑤ Транспортер стружки и резервуар для стружки ⑥ Гидравлический закрытый цилиндр

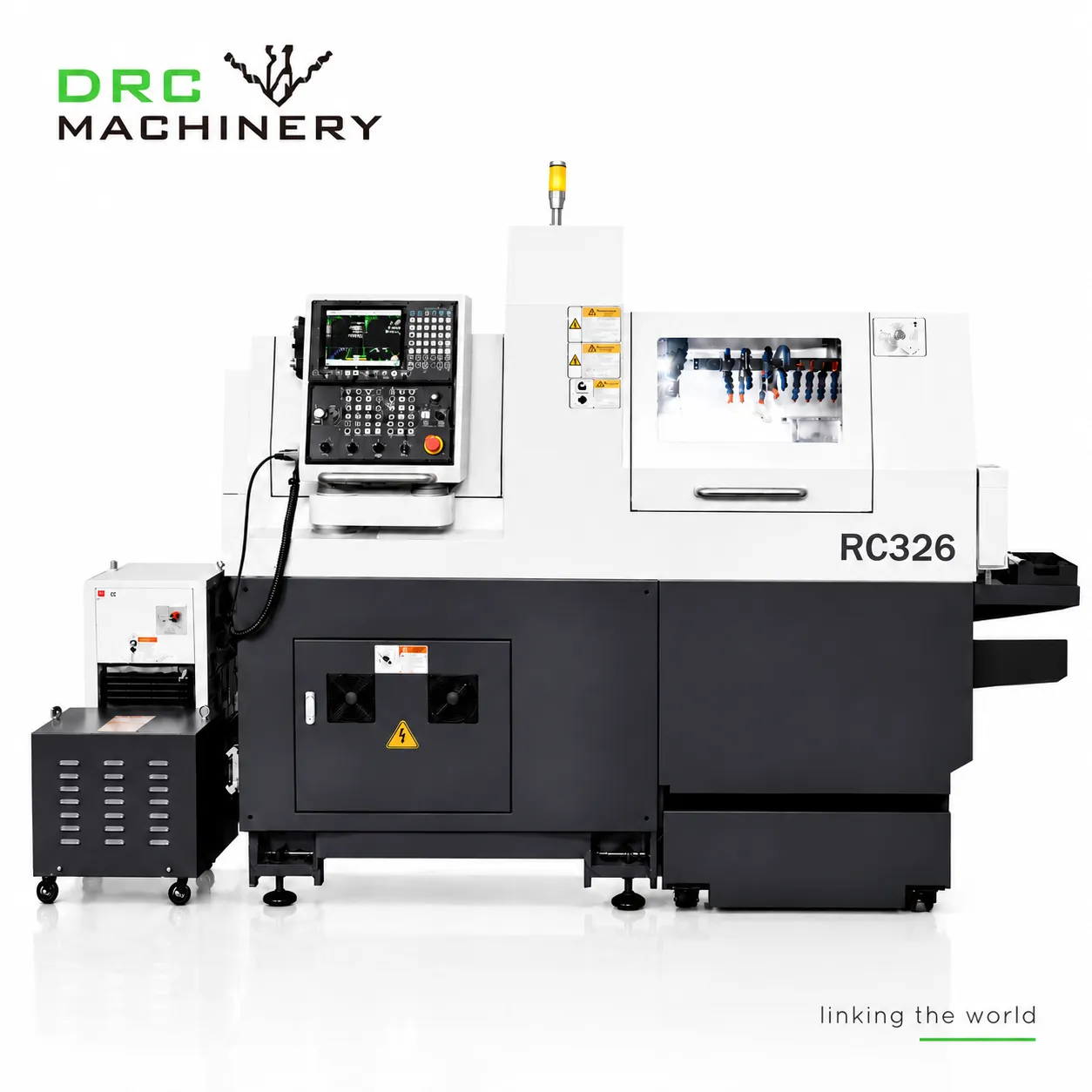

Токарный центр с ЧПУ RC326
