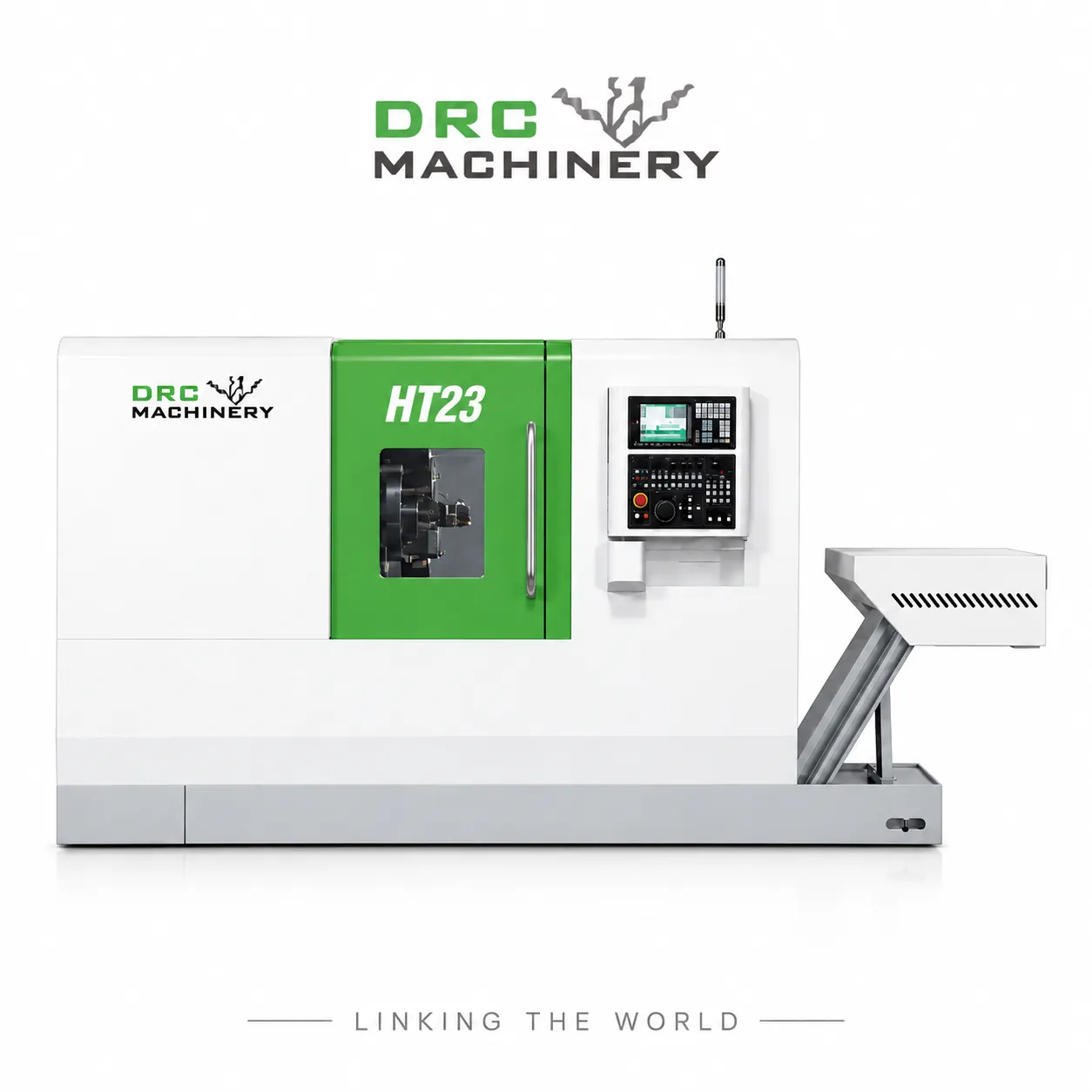

Токарный центр с ЧПУ HT23
-
Пятиосевой обрабатывающий центр MX800
-
HT5L-Высокоточный станок с ЧПУ
-
Вертикальный токарный станок VT800ATC
-
Токарный центр с ЧПУ HT31MY
-
CT8 с чпу торно-токарный 4- осевой универсальный поворотный центр
-
Портальный обрабатывающий центр GMF4019T
-
MVL1690 Высокоточный вертикальный обрабатывающий центр Фрезерный станок с ЧПУ Обрабатывающий центр
-
VMC640-Высокоточный вертикальный обрабатывающий центр VMC640
-
Токарный центр с ЧПУ HT5MY
-
HT6-Высокоточный станок с ЧПУ
-

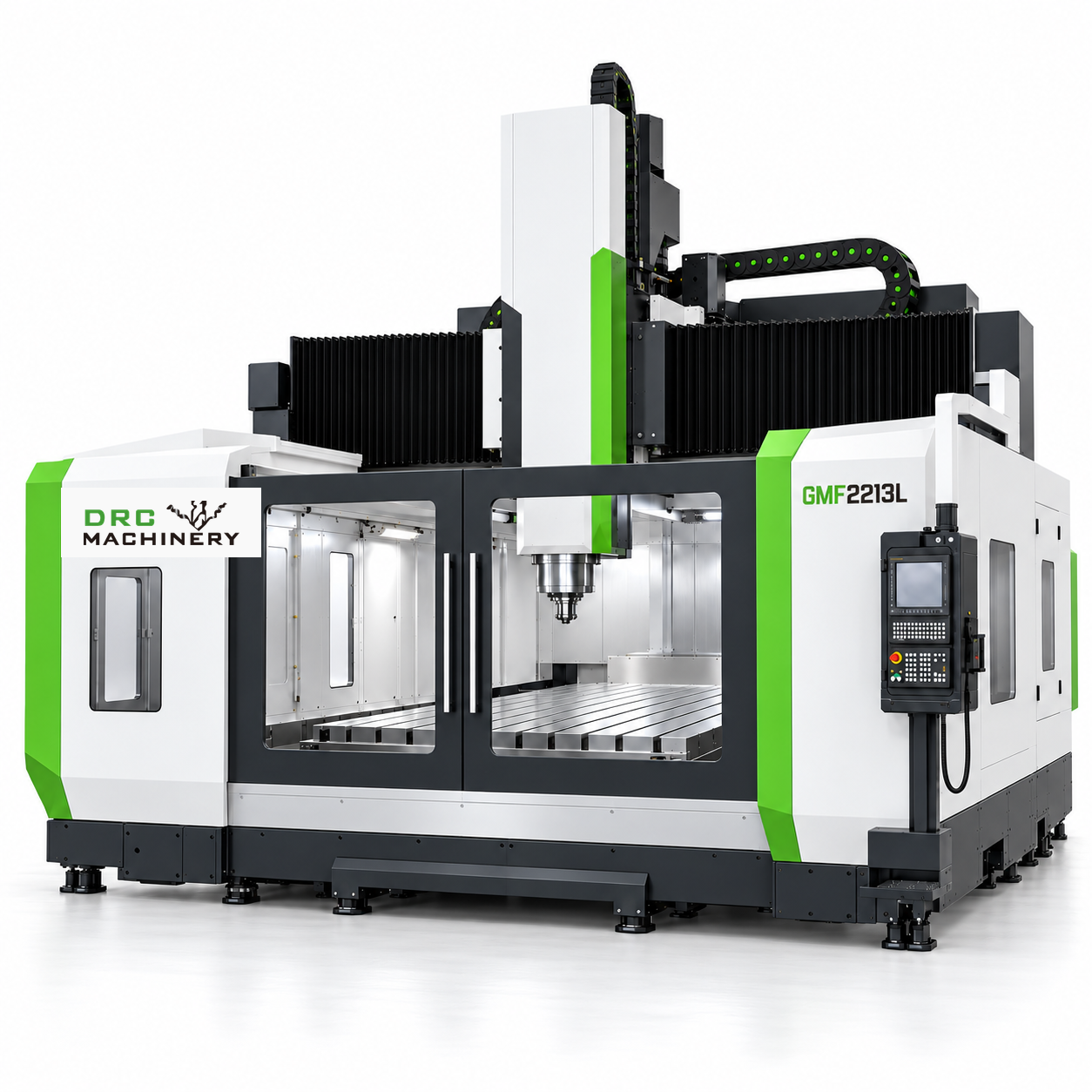

Портальный обрабатывающий центр GMF2213L
-
Высокоточный швейцарский токарный станок RC385
-

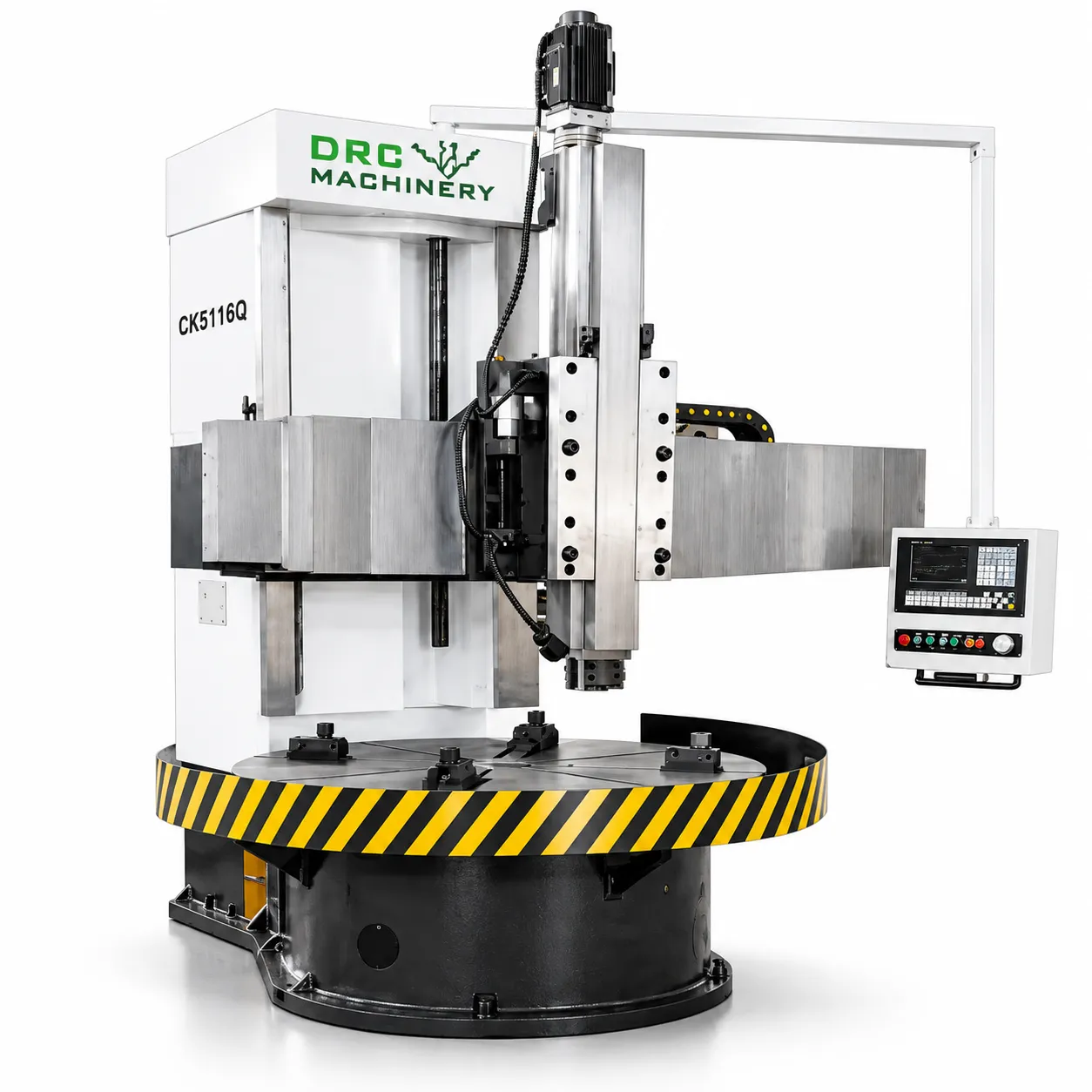

Вертикальный токарный станок CK5116Q
-
Токарный станок с ЧПУ TCK6340 с наклонной станиной

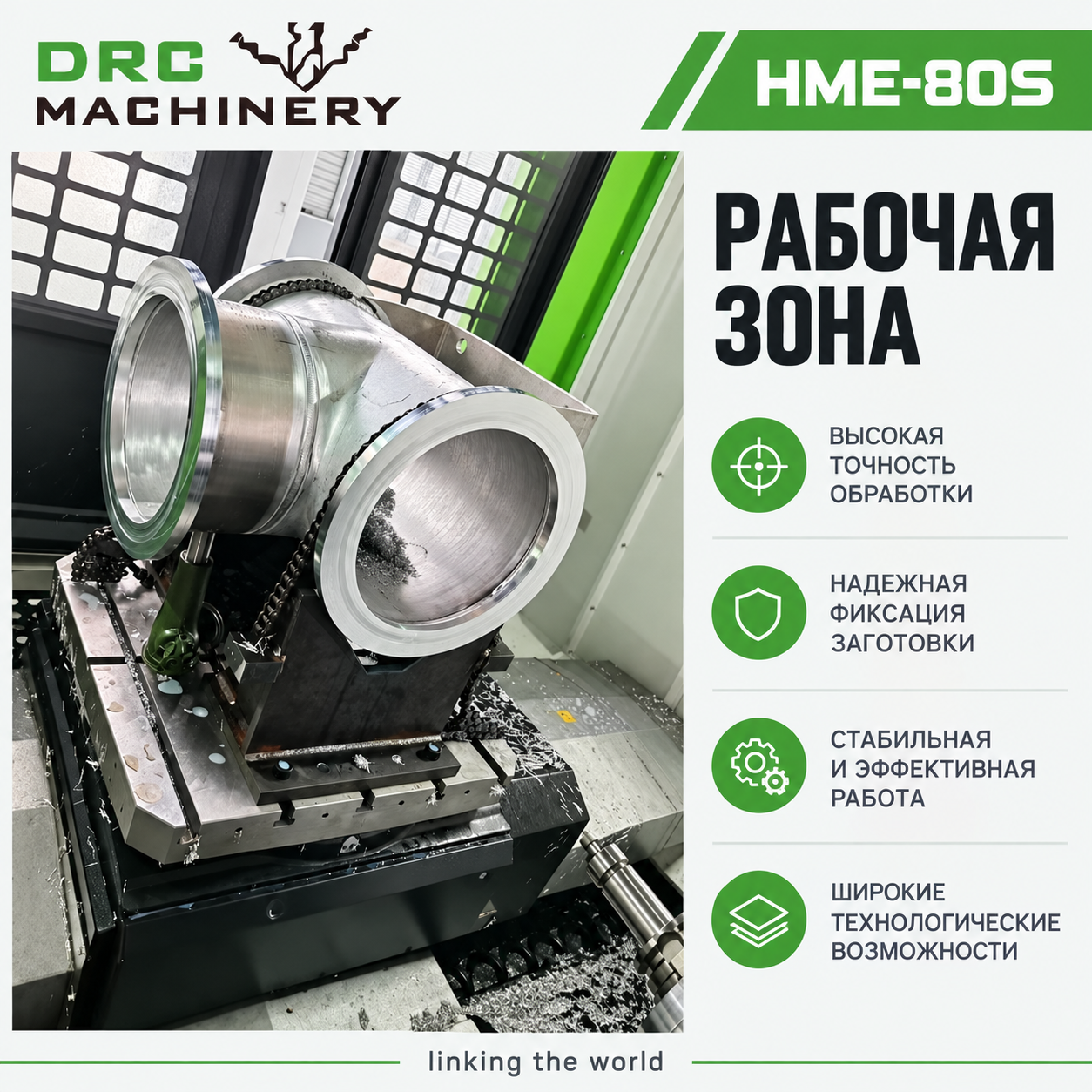

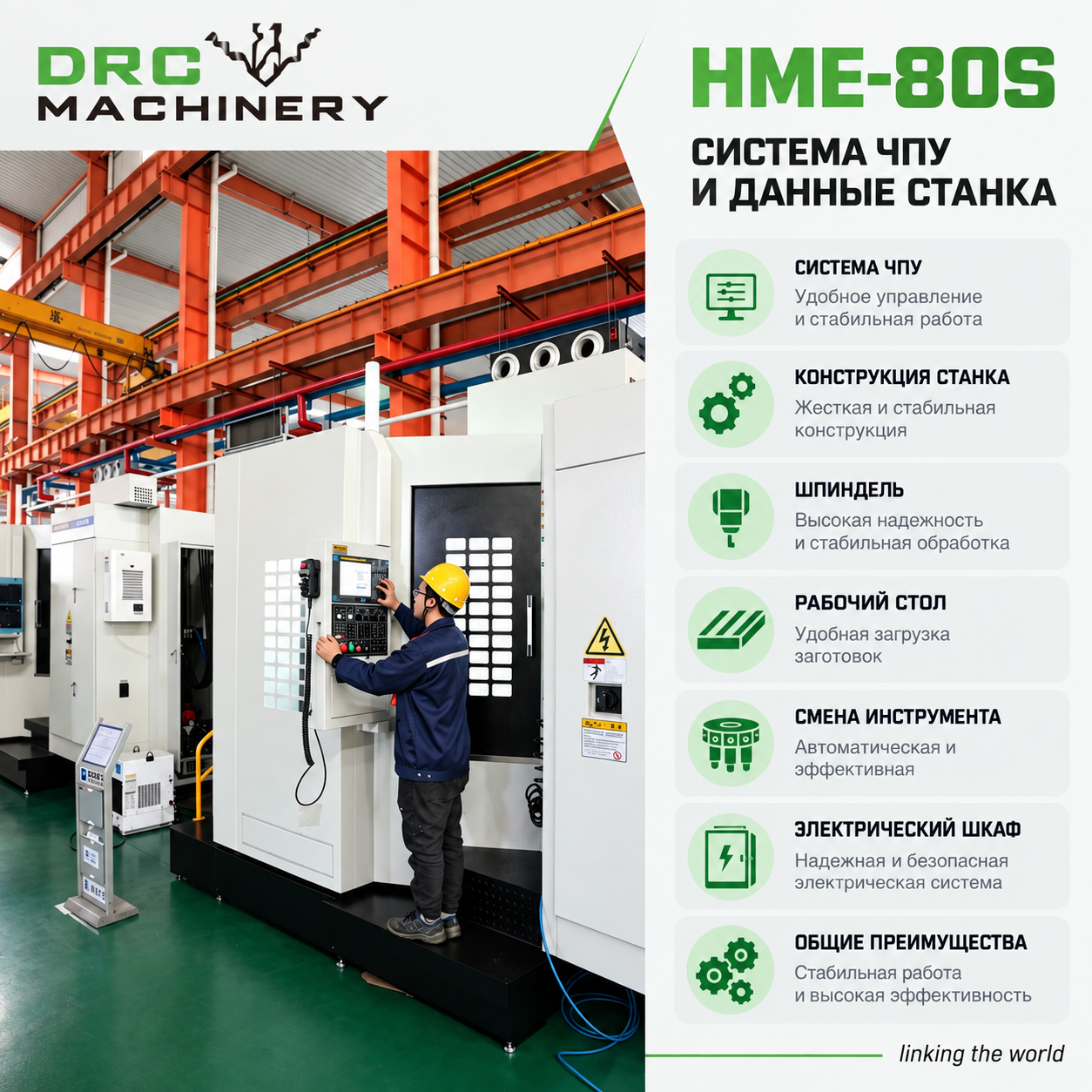

Горизонтальный обрабатывающий центр HME-80S
Основные преимущества HME-80S Преимущества станка Симметричная рамная стойка и компоновка с центральным подвесом шпиндельной бабки обеспечивают равномерное распределение рабочих усилий и равномерную температурную деформацию станка. Высокопроизводительный коротконосый шпиндель отличается высоким...
Описание
маркер
Основные преимущества HME-80S
Преимущества станка
- Симметричная рамная стойка и компоновка с центральным подвесом шпиндельной бабки обеспечивают равномерное распределение рабочих усилий и равномерную температурную деформацию станка.
- Высокопроизводительный коротконосый шпиндель отличается высоким крутящим моментом при резании, возможна комплектация зубчатой коробкой передач для соответствия требованиям тяжелого резания.
- Высококачественный поворотный стол с ЧПУ имеет высокое усилие зажима и высокую точность позиционирования, в стандартной комплектации предусмотрена индексация с шагом 1 градус.
- Конструкция направляющих и приводов уточняется по технической спецификации выбранной версии HME-80S.
- Эргономичная и продуманная с точки зрения удобства эксплуатации конструкция отличается очень высокой стабильностью и простотой технического обслуживания.
- Блок управления смазкой и пневматический блок централизованно смонтированы на стороне пульта управления станком, что облегчает проведение ежедневного технического обслуживания и проверок.
Технические характеристики HME-80S
Подачи и скорости
| Параметр | Значение | Единица изм. |
|---|---|---|
| Скорость быстрых перемещений X/Y/Z | 24/20/20 m/min |

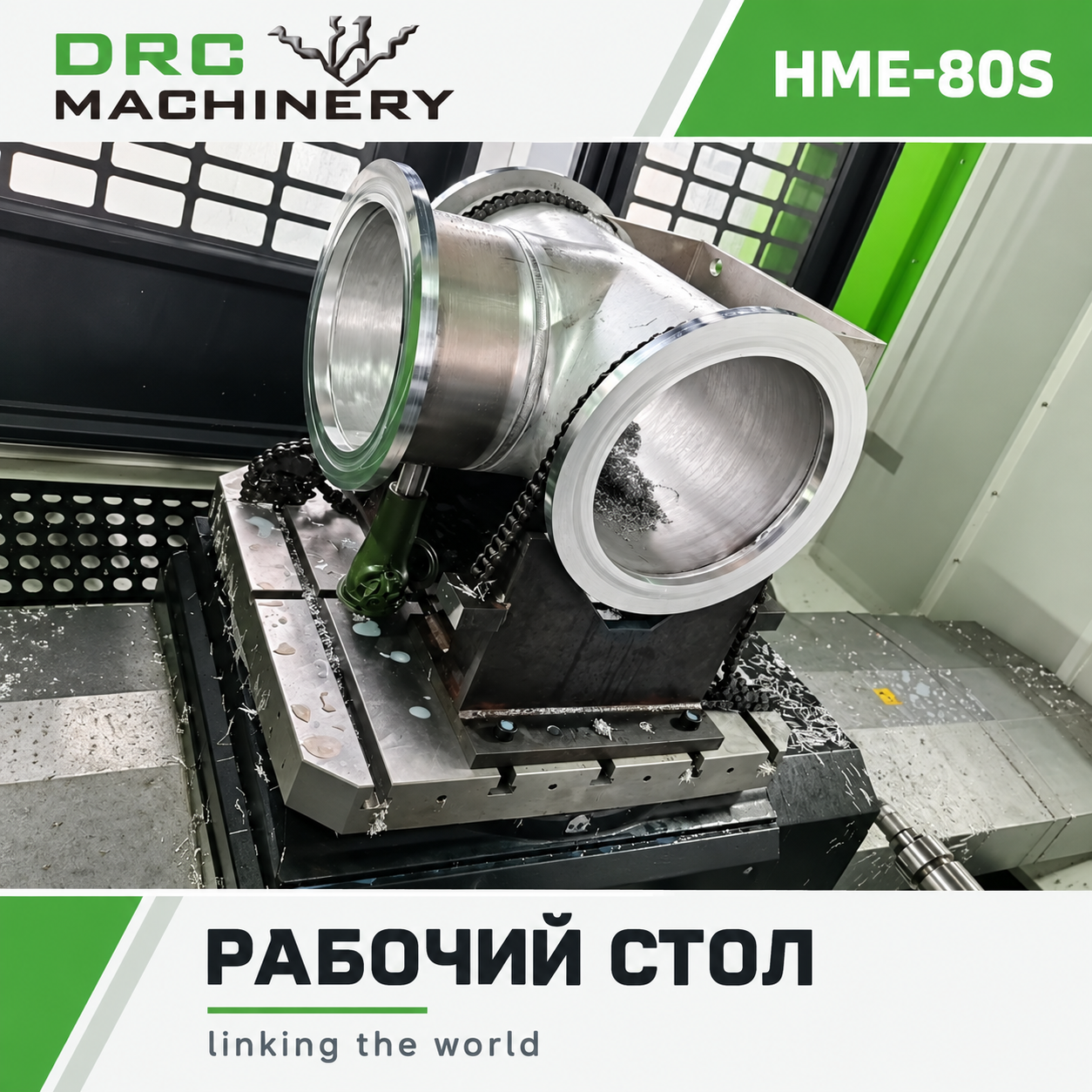

Рабочий стол
| Параметр | Значение | Единица изм. | Примечание |
|---|---|---|---|
| Размер рабочего стола | 800×800 mm | ||
| Макс. нагрузка на рабочий стол | 2000 kg | ||
| Угол деления стола | 1° | стандартно | |
| Точность позиционирования стола | 8" | стандартно | |
| Точность повторного позиционирования стола | ±2" | стандартно |

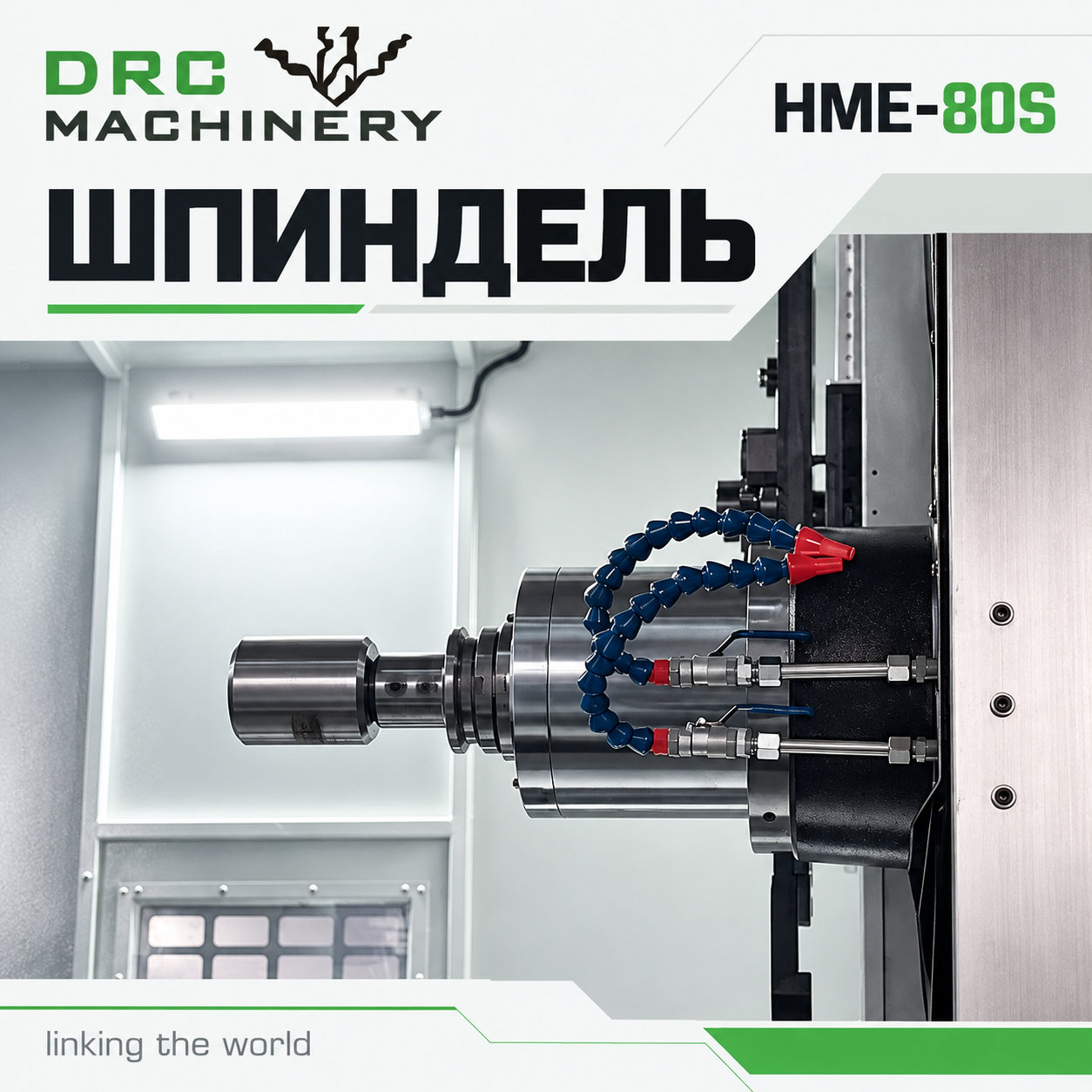

Шпиндель
| Параметр | Значение | Единица изм. | Примечание |
|---|---|---|---|
| Расстояние от оси шпинделя до стола | 150-1150 mm | ||
| Конус шпинделя | BT50 | ||
| Частота вращения шпинделя | 6000 r/min | стандартно | |
| Мощность двигателя шпинделя | 15/18.5 kW |

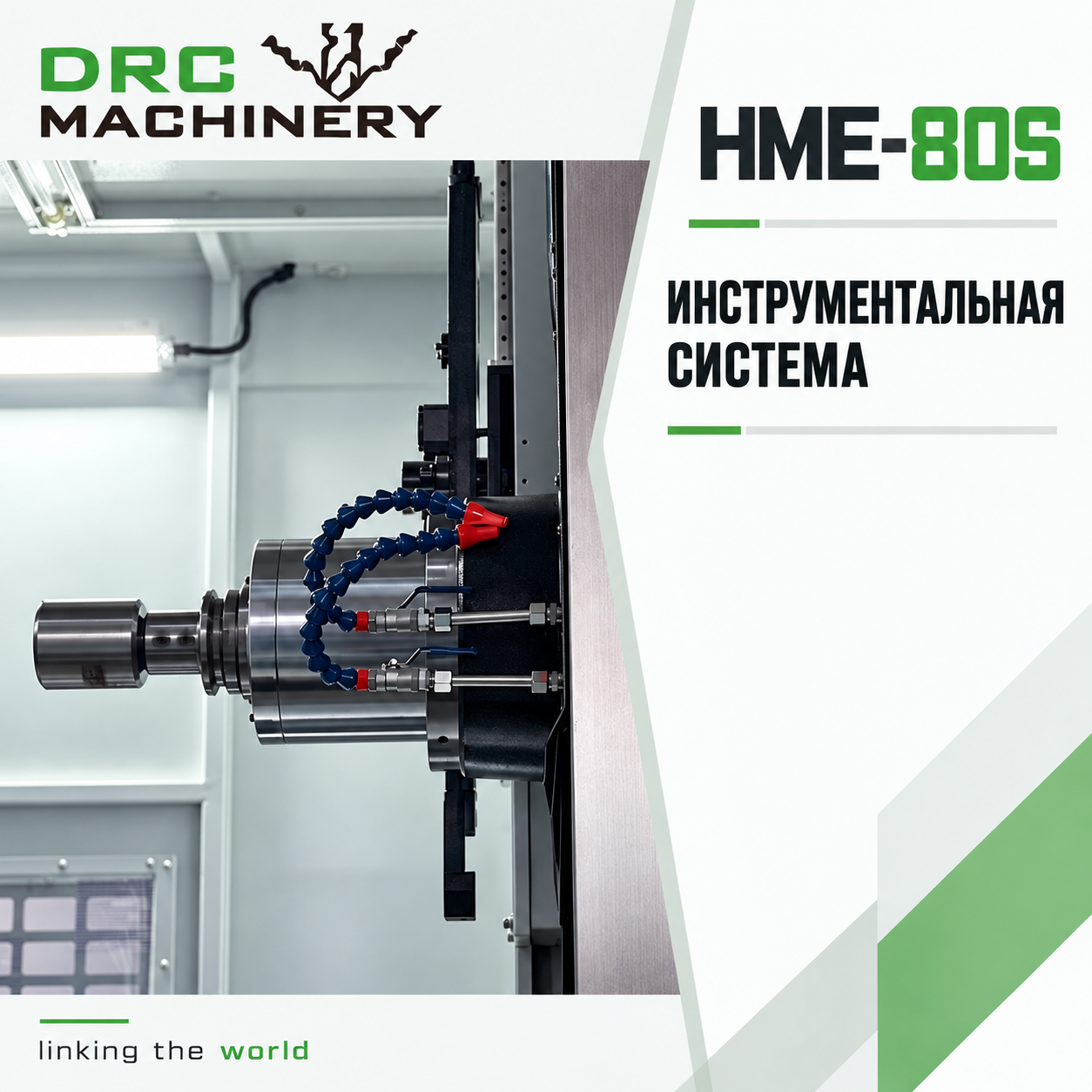

Инструментальный магазин
| Параметр | Значение | Единица изм. |
|---|---|---|
| Ёмкость инструментального магазина | 24 шт. | |
| Макс. диаметр инструмента | φ105 mm | |
| Макс. длина инструмента | 300 mm | |
| Время смены инструмента | 3.8 s |
Точность
| Параметр | Значение | Единица изм. |
|---|---|---|
| Точность позиционирования X/Y/Z | 0.012 mm | |
| Точность повторного позиционирования X/Y/Z | 0.008 mm |
Габариты и масса
| Параметр | Значение | Единица изм. |
|---|---|---|
| Масса станка | 17500 kg |
Ключевые преимущества HME-80S
HME-80S предназначен для обработки корпусных деталей, требующих точного взаимного расположения отверстий и поверхностей. Горизонтальная компоновка и поворотный рабочий стол позволяют обрабатывать несколько сторон заготовки с меньшим количеством переустановок. Жёсткая конструкция и удобный доступ к рабочей зоне помогают поддерживать стабильный процесс при единичном и серийном производстве.
Преимущества по сравнению с типовыми решениями
- По сравнению с вертикальным обрабатывающим центром горизонтальная компоновка удобнее для многосторонней обработки корпусных деталей и отвода стружки.
- Поворотный стол сокращает число ручных переустановок и помогает сохранять взаимное расположение обработанных поверхностей.
- Рамная стойка и коротконосый шпиндель ориентированы на устойчивую обработку; окончательная конфигурация шпинделя и привода подбирается по материалу и режимам резания.
Области применения
HME-80S может рассматриваться для обработки корпусов редукторов, насосов и клапанов, корпусных деталей промышленного оборудования, элементов энергетического и общего машиностроения. При подборе станка необходимо сопоставить чертёж, размеры и массу заготовки, требуемые операции, допуски и объём производства.
Примечание по техническим данным: значения, зависящие от конкретной механической версии и комплектации, должны быть подтверждены в окончательном техническом предложении.
Производство, инженерная команда и контроль качества
Фотографии ниже показывают производственную площадку и работу инженера DRC Machinery. Это общие материалы о компании, а не фотографии сборки или испытаний конкретного станка HME-80S.
Производственный цех
Работа инженерной команды
Контроль качества и приёмка перед отгрузкой
При оценке оборудования можно запросить подтверждённые материалы по ключевым узлам, сборке, проверке геометрии и испытаниям. Фотографии и протоколы именно для выбранной конфигурации предоставляются при наличии соответствующих материалов по проекту.
DRC Machinery на международных отраслевых выставках
Упаковка и международная отгрузка
Поставка, ввод в эксплуатацию и сервисная поддержка
Срок изготовления и график поставки HME-80S уточняются после согласования технической конфигурации и условий заказа. Экспортная упаковка и схема международной перевозки подбираются с учётом габаритов оборудования и пункта назначения.
Инструкции по установке, пусконаладочные работы и обучение операторов обсуждаются для конкретного проекта. Формат удалённой технической поддержки, поставки запасных частей, выезда специалиста и гарантийные условия фиксируются в коммерческом предложении и договоре.
Часто задаваемые вопросы
Для каких деталей подходит HME-80S?
Станок ориентирован на корпусные детали и заготовки, которым требуется обработка нескольких сторон, отверстий и базовых поверхностей. Окончательное соответствие проверяется по чертежу детали.
Чем горизонтальная компоновка отличается от вертикальной?
Она облегчает многостороннюю обработку на поворотном столе и отвод стружки из рабочей зоны, что особенно важно для корпусных деталей и глубоких полостей.
Как выбрать горизонтальный обрабатывающий центр для моей детали?
При подборе учитываются размеры и масса детали, материал, обрабатываемые стороны, допуски на отверстия, требования к оснастке и объём выпуска. Отправьте чертёж: техническая команда проверит применимость HME-80S и предложит конфигурацию для вашего проекта.
Какие данные нужны для расчёта предложения?
Пришлите чертёж, материал, размеры и массу заготовки, перечень операций, требования к точности, планируемый объём производства и страну поставки. Эти данные помогут уточнить конфигурацию, условия поставки и состав предложения.
Какие опции можно согласовать?
Возможность изменения скорости шпинделя, точности деления стола, измерительных систем, подачи СОЖ через шпиндель и других опций оценивается технической командой для конкретного проекта.
Подходит ли HME-80S для тяжёлых заготовок?
Возможность обработки определяется не только допустимой нагрузкой на стол, но и размерами заготовки, положением её центра тяжести, массой оснастки и технологией обработки. Окончательное решение принимается после проверки чертежа и выбранной конфигурации.
Какие услуги по установке и послепродажной поддержке доступны?
Возможные форматы включают инструкции по установке, обучение операторов, удалённую техническую поддержку и поставку запасных частей. Объём работ, условия выезда специалиста и гарантийные обязательства согласовываются для конкретного проекта и указываются в договоре.
связаться с нами
Сопутствующие популярные продукты

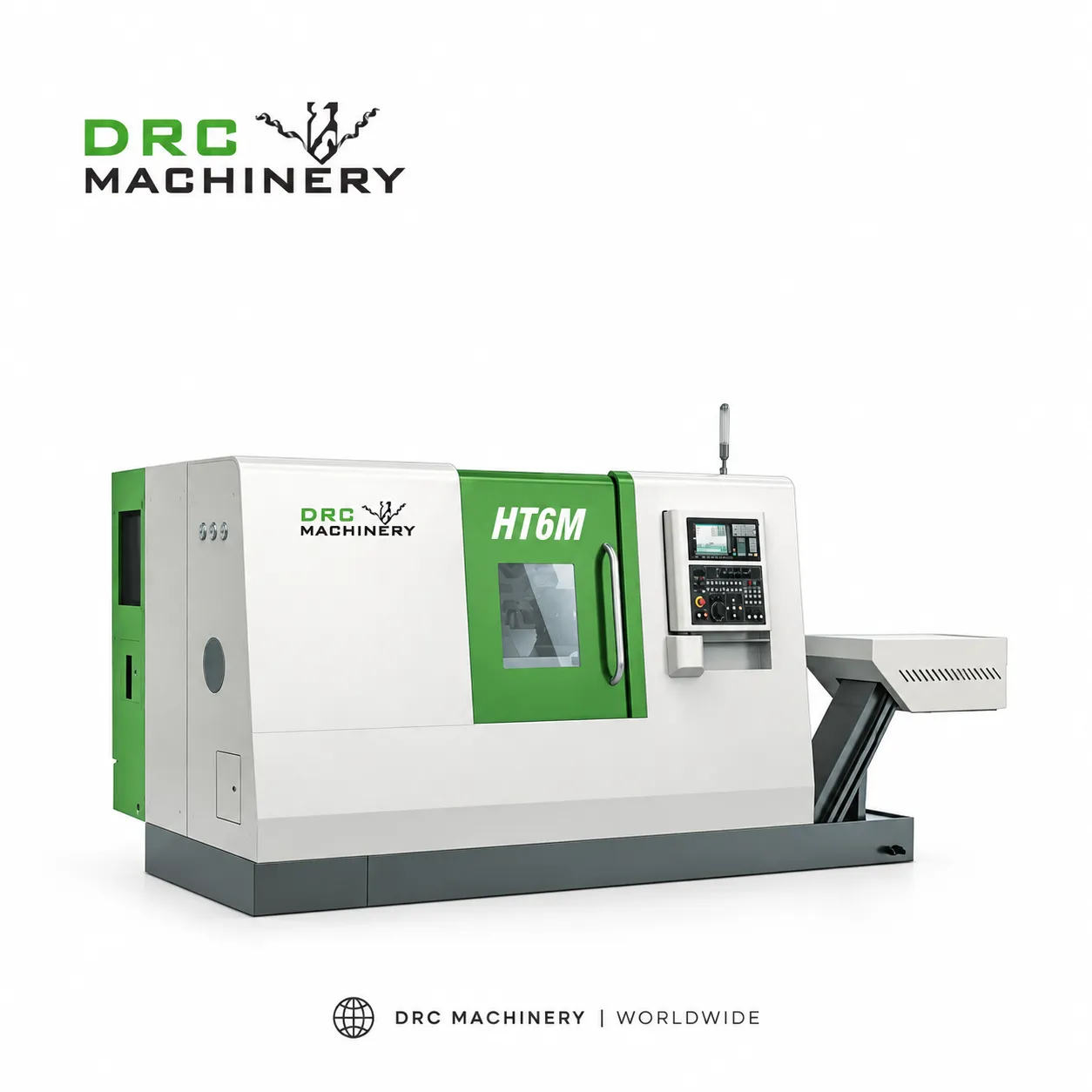

Токарный центр с ЧПУ HT6M
Технические характеристики HT6M Рабочая зона / размеры обработки Параметр Значение Единица из...
VMC855-Высокоточный вертикальный обрабатывающий центр VMC855
Повышенная жёсткость конструкции и ударопрочность Большой диапазон перемещений по осям (X/Y/Z: 800/550/550 мм) Высокая точность позиционирования: ±0.008 мм Быстрое перемещение до 48 м/мин по всем осям Интеллектуальная система ЧПУ (FANUC, SIEMENS, GSK) Автоматическая смазка, воздушное охлаждение шпинделя и управление PLC Расширяемость: 4-я и 5-я оси, щупы измерения RENISHAW и другие опции Станок поставляется с заводской калибровкой и полностью готов к работе. Благодаря высокому качеству сборки и богатой комплектации, VMC855 уже заслужил доверие профессионалов в Китае и за рубежом.

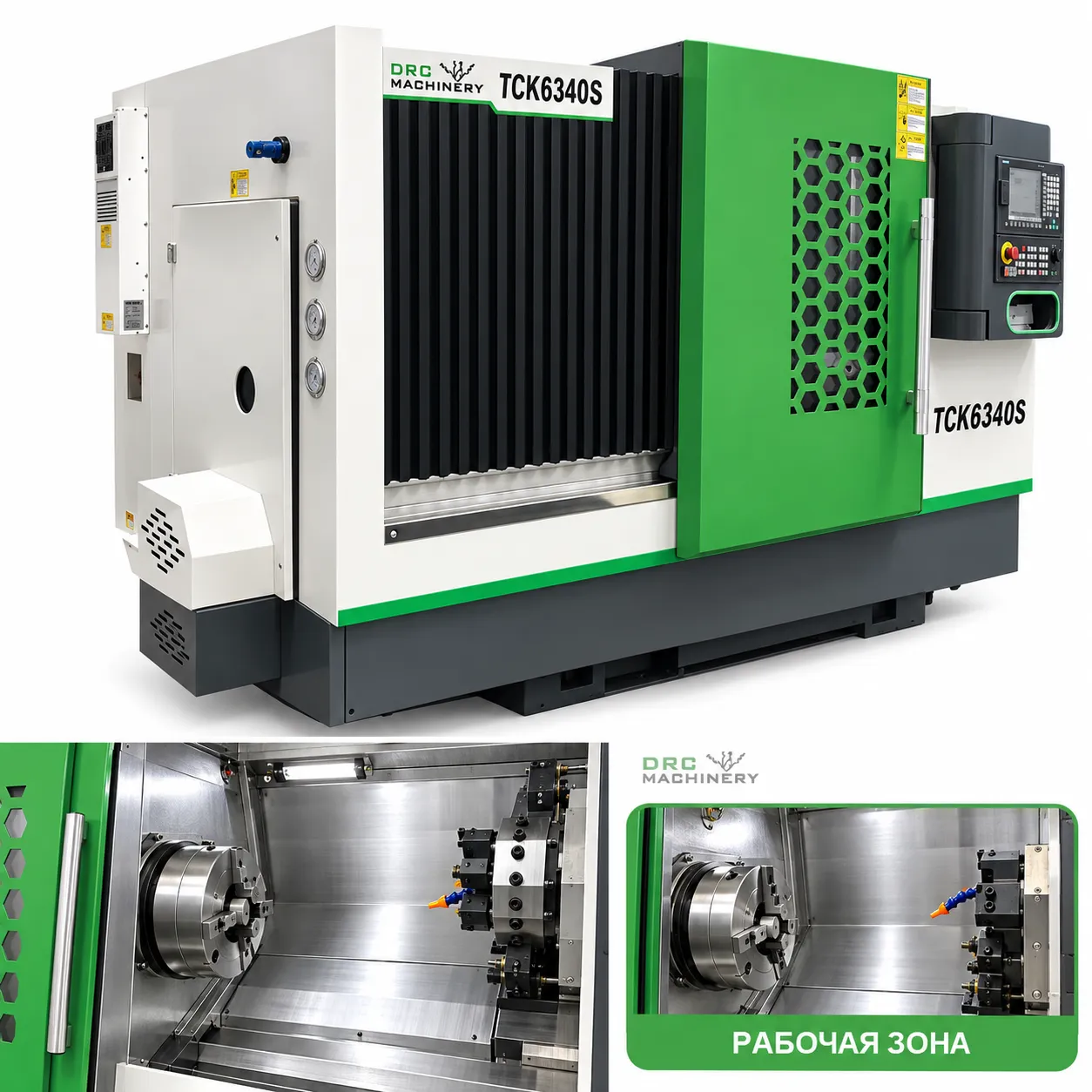

Горизонтальный токарный станок TCK6340S
Основные преимущества TCK6340S Общая информация Модель станка: TCK6340S Серия станков: серия TCK...
Высокое качество VMC850 Cnc вертикальный обрабатывающий центр Vmc-850
Высокое качество VMC850 Cnc вертикальный обрабатывающий центр Vmc-850
VMC1055-Высокоточный вертикальный обрабатывающий центр VMC1055
Высокая эффективность（VMC1055）Скорость перемещения до 48 м/мин и шпиндель до 10,000 об/мин для быстрого и мощного фрезерования. Высокая точностьТочность позиционирования ±0.008 мм, повторяемость ±0.005 мм для стабильных результатов. УниверсальностьРабочий стол 1000×550 мм, вместимость 24 инструмента и поддержка длинных инструментов до 300 мм.

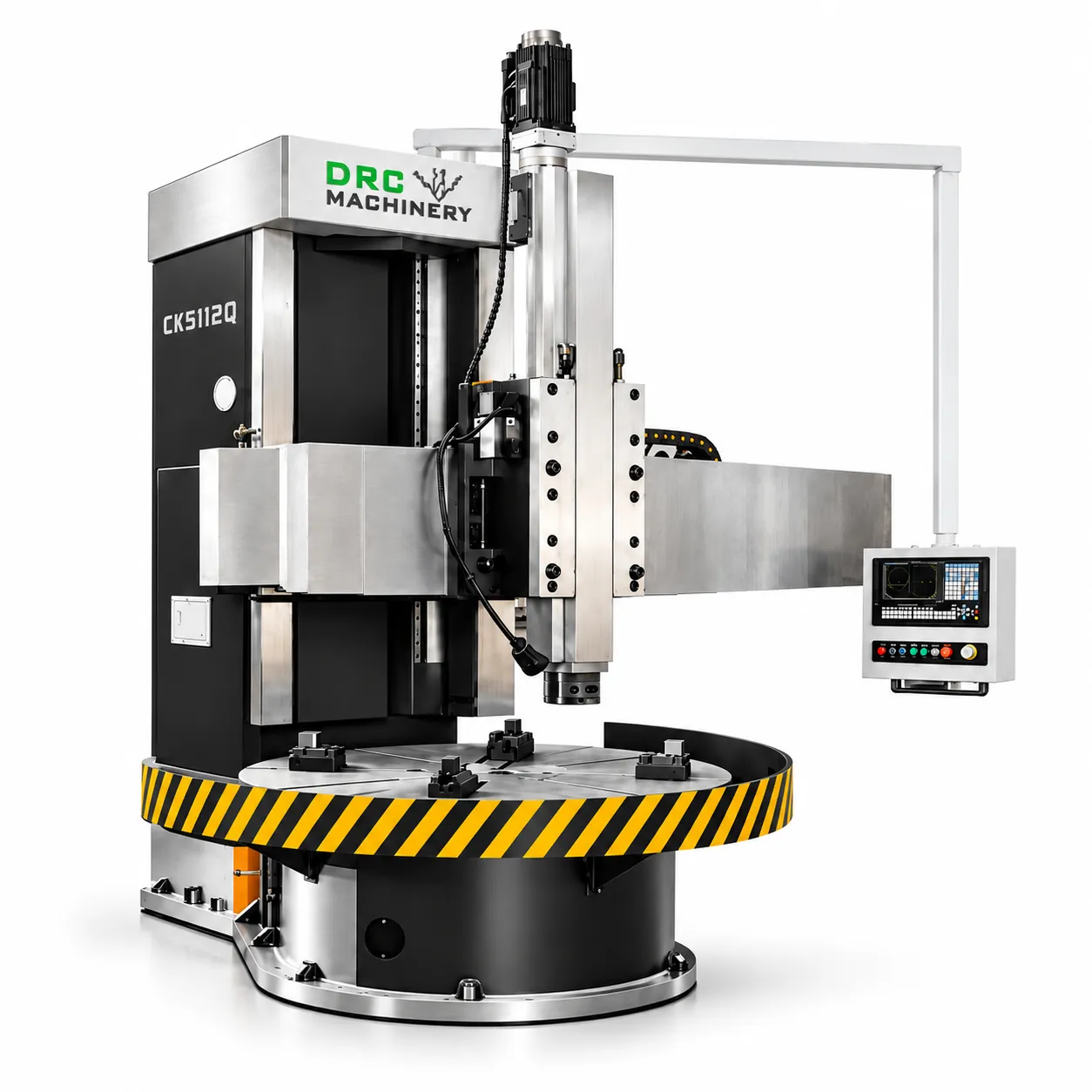

Вертикальный токарный станок CK5112Q
Основные преимущества CK5112Q Общие сведения Модель оборудования: CK5112Q Серия оборудования: од...
Токарный станок с ЧПУ CK6150 1500мм – Высокоточный и надежный
Шпиндель токарного станка с ЧПУ оснащён высокоточной группой шпиндельных подшипников, которые прошли тщательную сборку и динамическую балансировку. Это обеспечивает токарному станку с ЧПУ высокую точность, низкий уровень шума и отличную жёсткость, ключевые преимущества для эффективной металлообработки. В конструкции шпинделя токарного станка с ЧПУ используется червячная передача: верхний и нижний зубчатые диски входят в зацепление, а также зажимаются с помощью винта. Такая система у токарного станка с ЧПУ позволяет быстро менять позиции, обеспечивает высокую точность позиционирования и позволяет развивать значительный крутящий момент в касательном направлении — критические характеристики для высокопроизводительного токарного станка с ЧПУ. Для передачи сигнала о повороте на шпиндель токарного станка с ЧПУ применяется датчик Холла, который характеризуется длительным сроком службы — важный аспект для надежной работы токарного станка с ЧПУ в длительных производственных циклах.

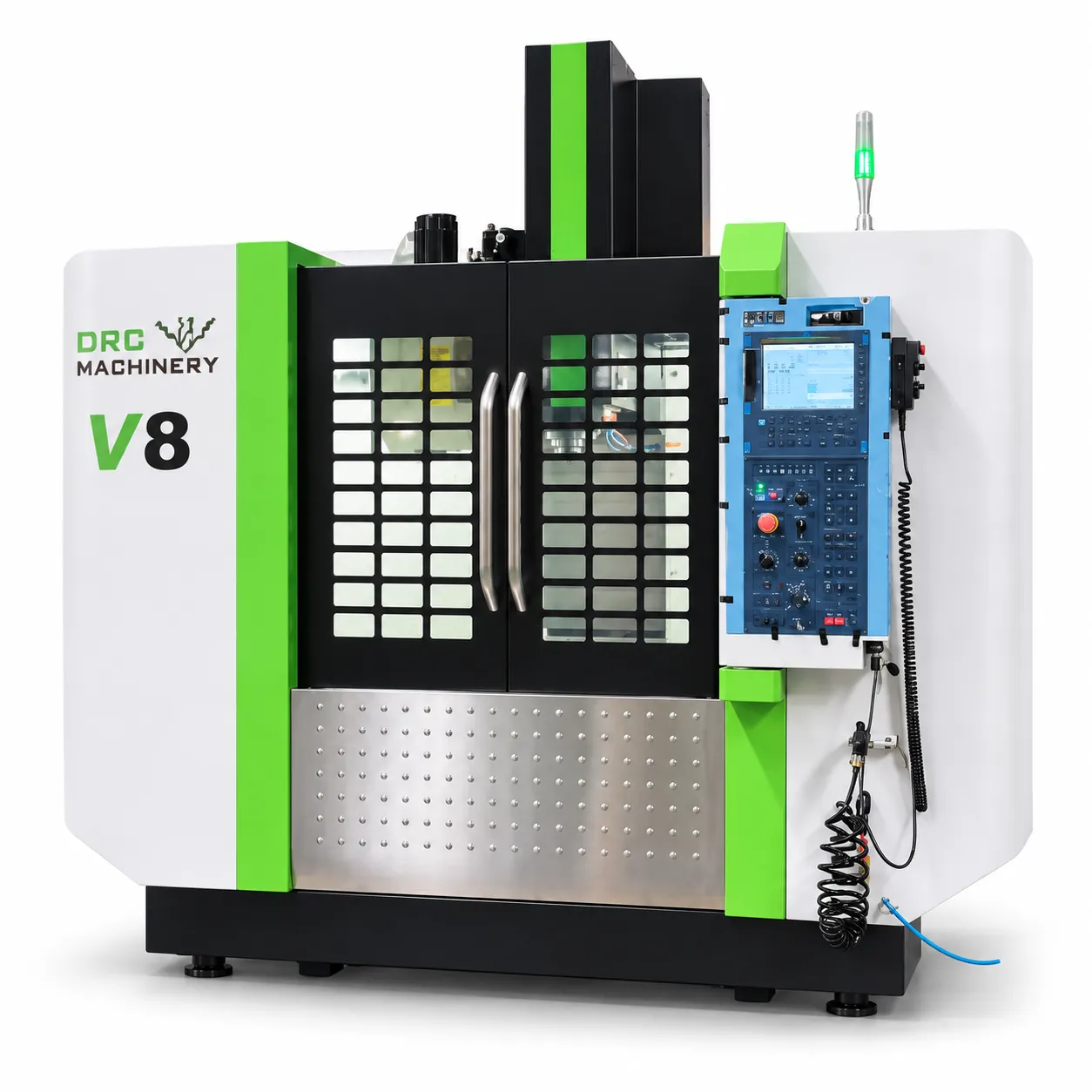

Вертикальный обрабатывающий центр V8
Основные преимущества V8 V8 предназначен для фрезерования, сверления и нарезания резьбы в рамках ...
Вертикальный обрабатывающий центр DRC MX650 – ЧПУ высокоточный
DRC MX650 — вертикальный пятиосевой обрабатывающий центр для обработки сложных деталей. Конструкция с поворотным столом B/C позволяет выполнять многостороннюю обработку за одну установку и сокращать количество переустановок детали. Станок может применяться для обработки деталей сложной формы, пресс-форм и компонентов общего машиностроения. Конкретные возможности зависят от выбранной конфигурации, системы ЧПУ, шпинделя и оснащения. Компоновка включает линейные оси X/Y/Z и поворотные оси B/C. Система ЧПУ, исполнение шпинделя и дополнительное оснащение подбираются с учетом требований проекта.

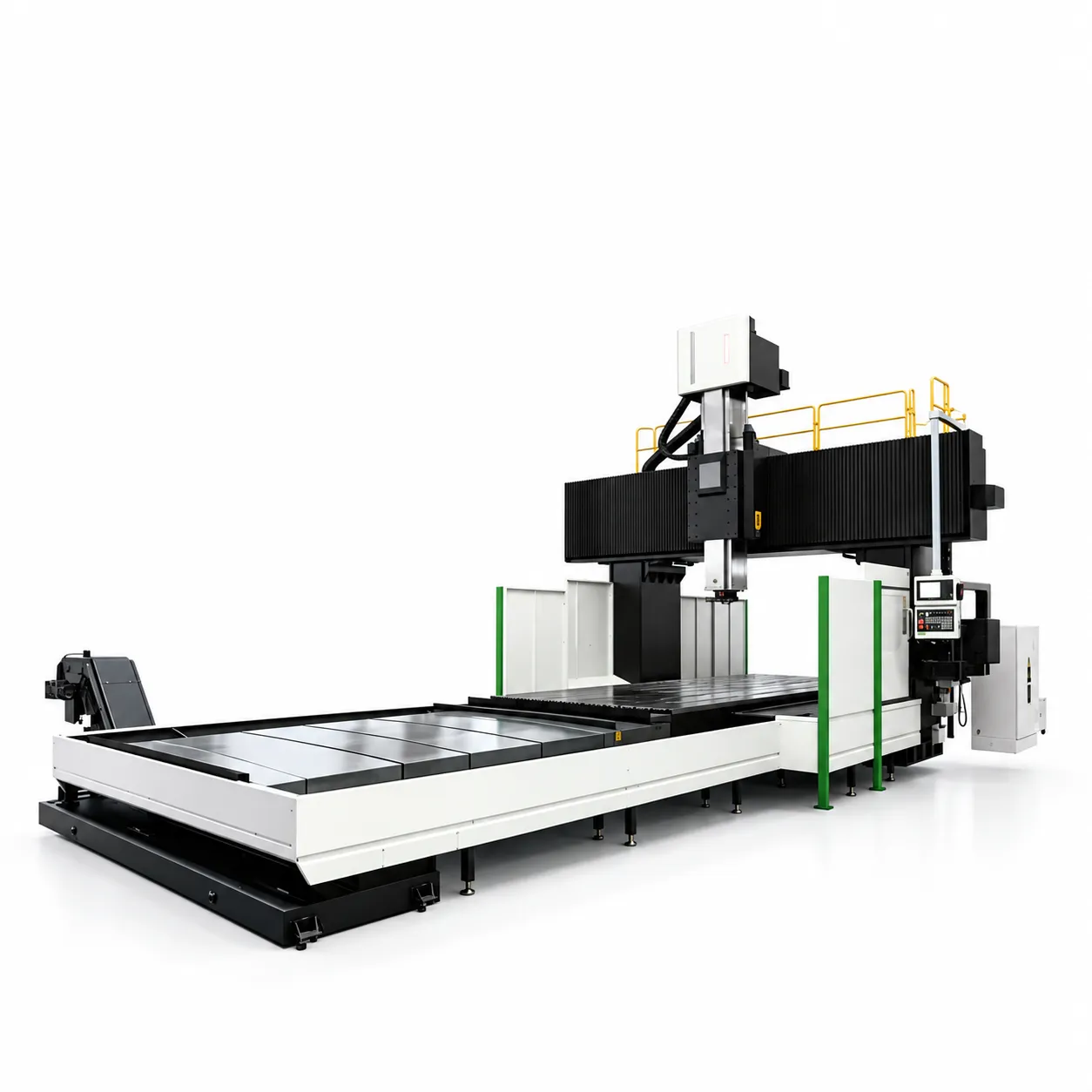

Портальный фрезерный центр GMF6034LX
Основные преимущества GMF6034LX GMF6034LX предназначен для обработки сложных поверхностей и крупн...

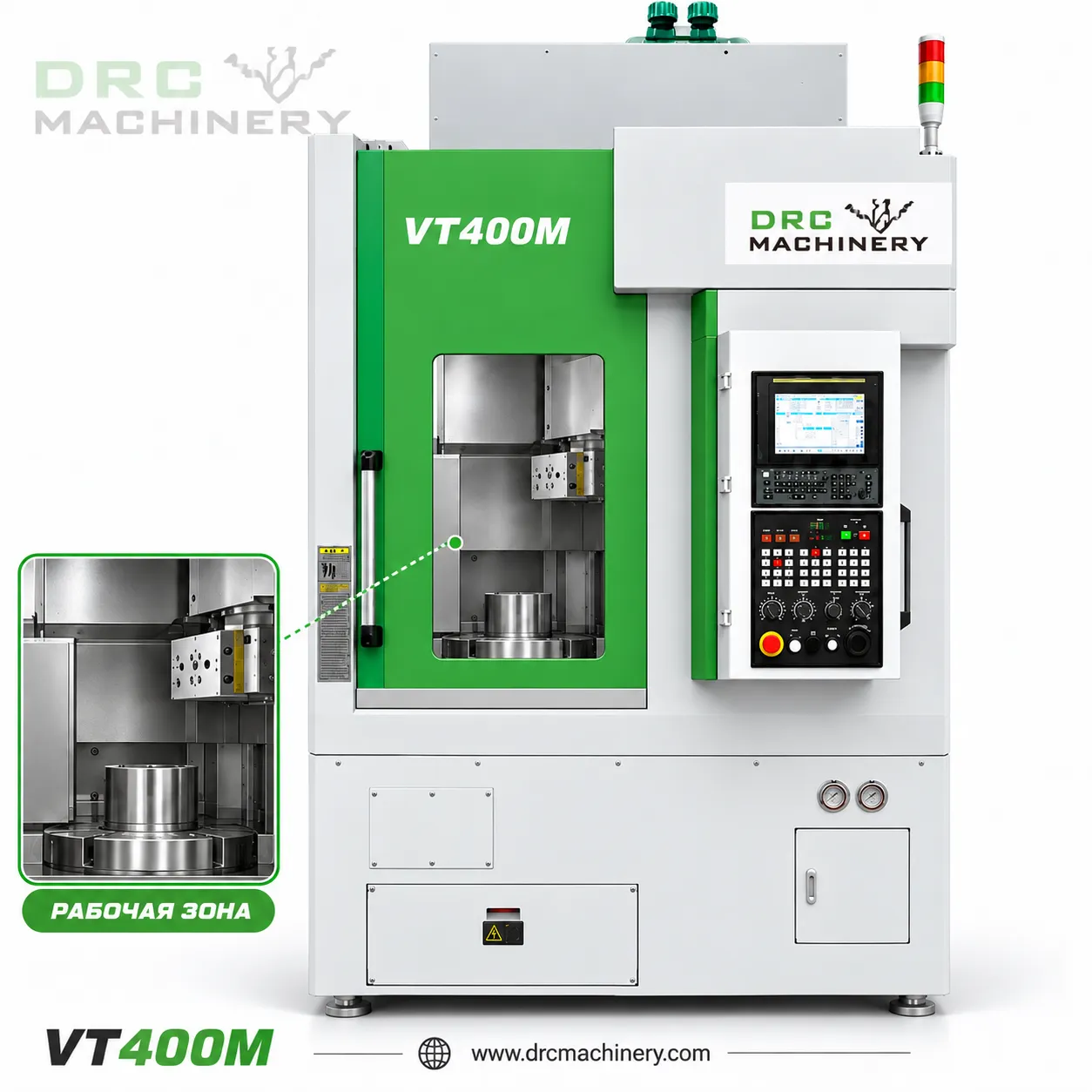

Вертикальный токарный станок VT400M
Основные преимущества VT400M VT400M предназначен для обработки деталей большого диаметра в устойч...
5- осевой обрабатывающий центр с чпу фрезерная машина
Высокая точность MX500 5- осевой обрабатывающий центр обрабатывающий центр 5- осевой фрезерный станок с чпу
твердосплавные сверла с внешним охлаждением диаметром 6.5 мм
Особенности целостных твердосплавов： Уникальная конструкция с углом свердлового конуса, а дуговая задняя грань обеспечивает высокую универсальность. Узкая ширина лигамента и крупный обратный конус эффективно предотвращают нагрев лигамента. Модель：RC-P-030-0650 Диаметр：6.5 Диаметр：34 Полная длина：79
Пятиосевой обрабатывающий центр MX800
Основные преимущества MX800 Основные сведения Модель оборудования: MX800 Серия оборудования: вер...

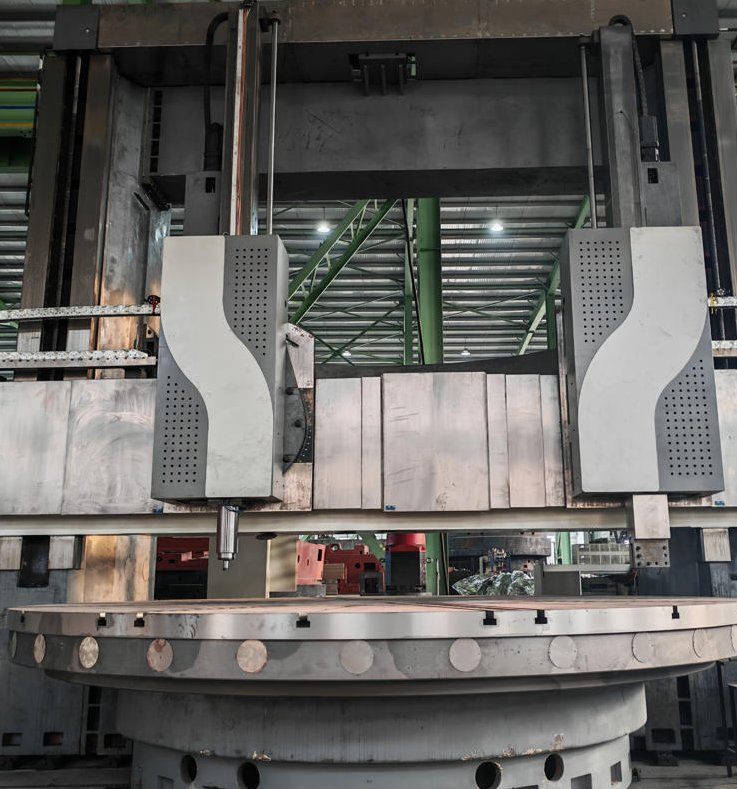

Вертикальный токарный станок C5116A
Основные преимущества C5116A C5116A предназначен для обработки деталей большого диаметра в устойч...

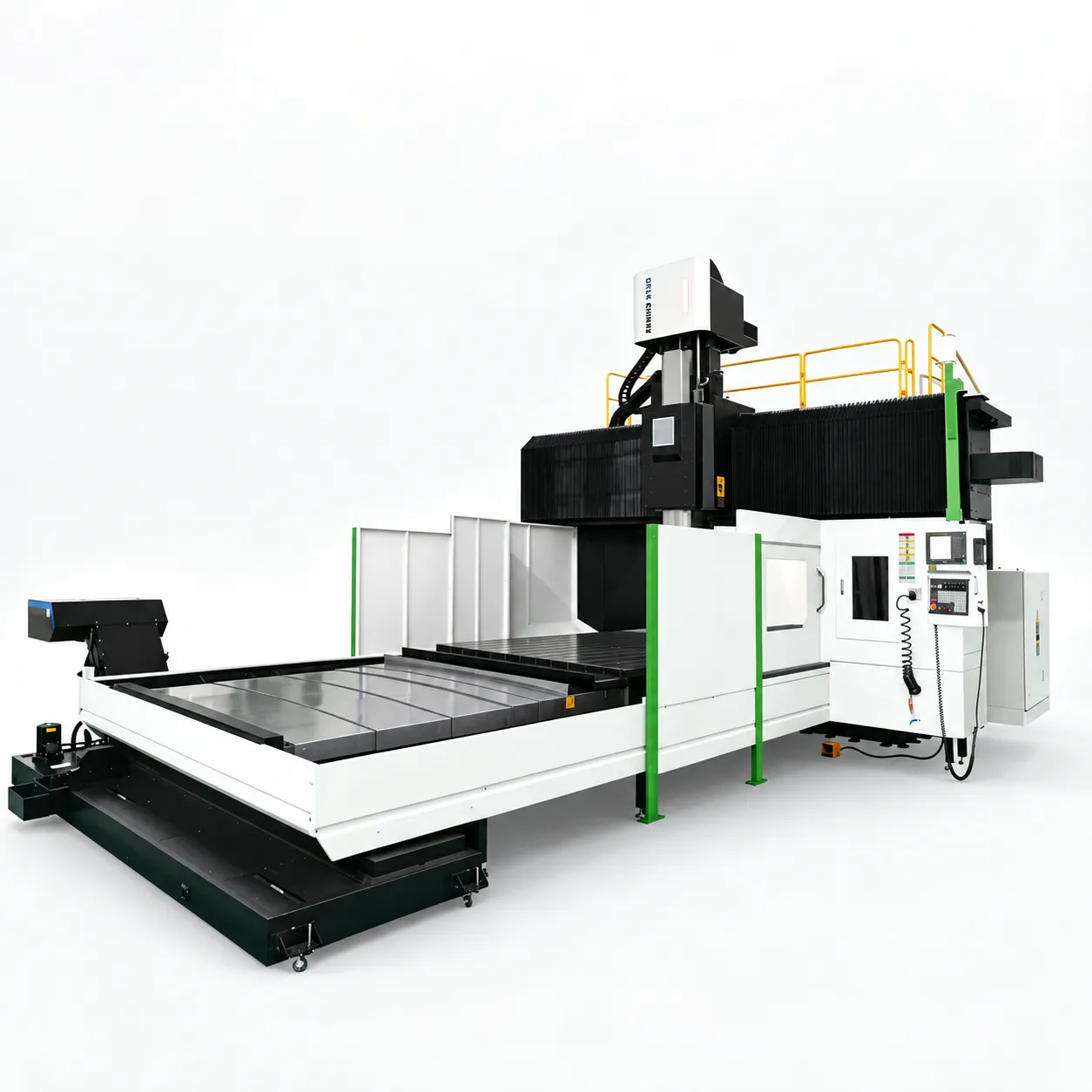

Портальный фрезерный центр GMF4030AR
