VMC855-Высокоточный вертикальный обрабатывающий центр VMC855
- Повышенная жёсткость конструкции и ударопрочность
-
Большой диапазон перемещений по осям (X/Y/Z: 800/550/550 мм)
-
Высокая точность позиционирования: ±0.008 мм
-
Быстрое перемещение до 48 м/мин по всем осям
-

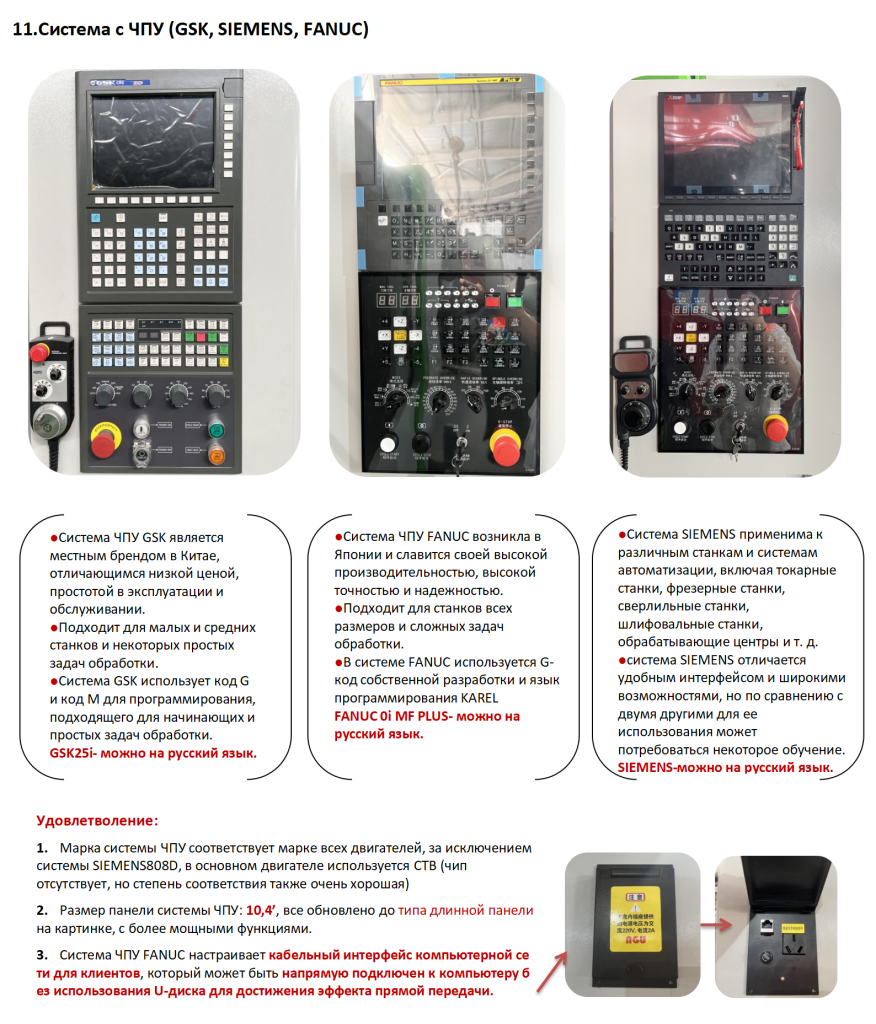

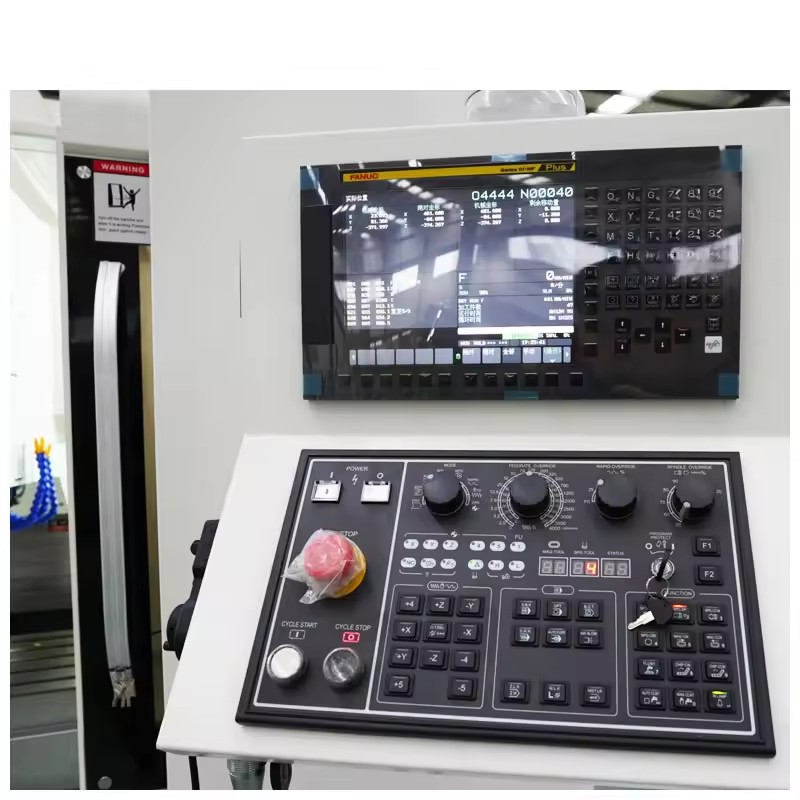

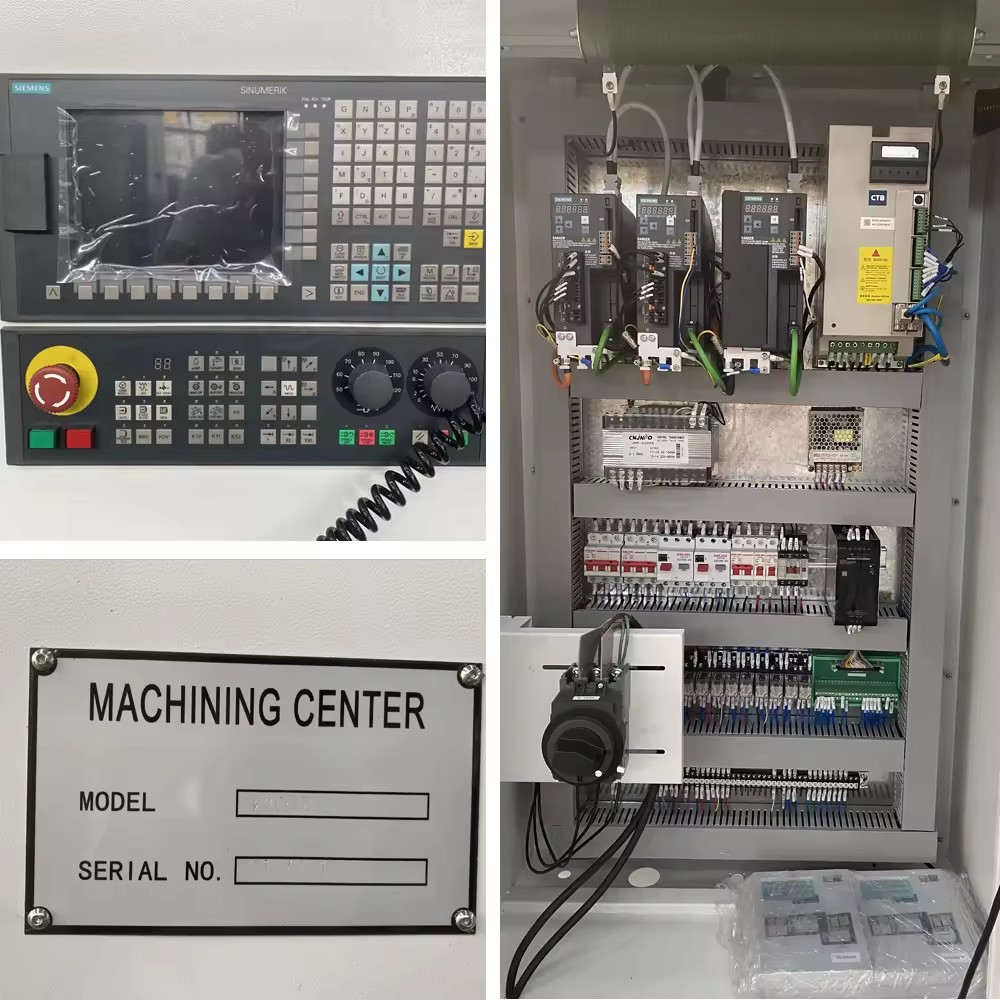

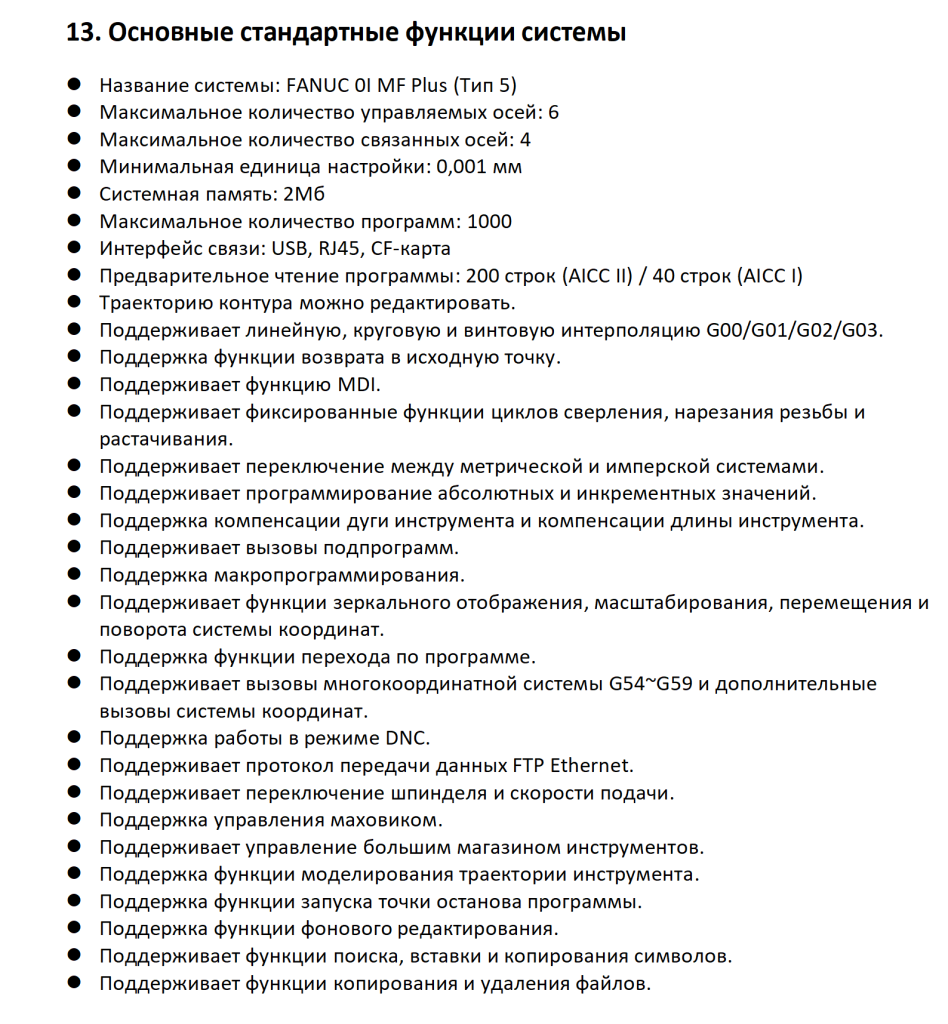

Интеллектуальная система ЧПУ (FANUC, SIEMENS, GSK)
-

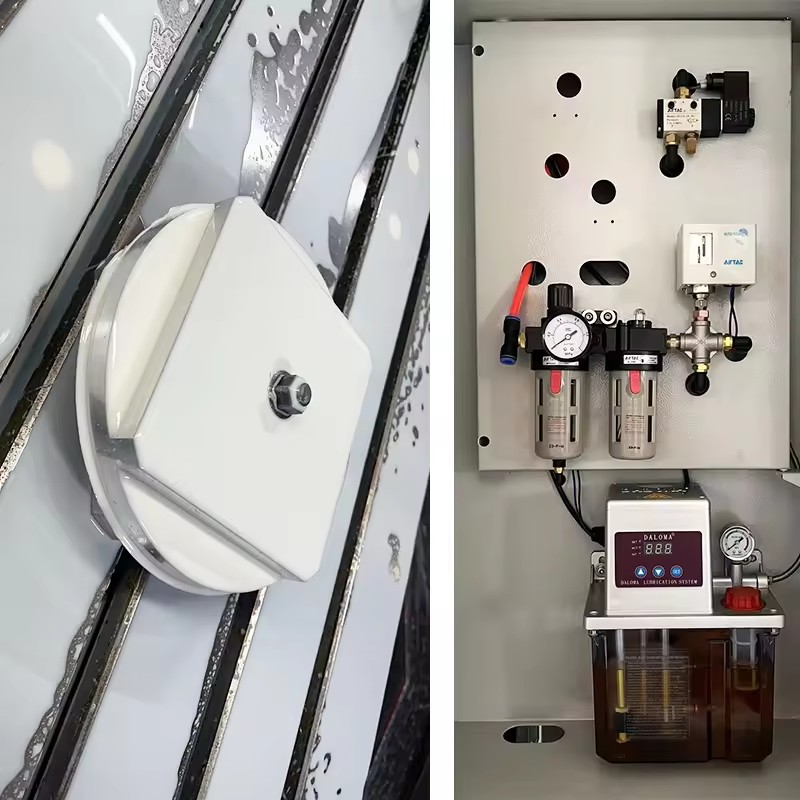

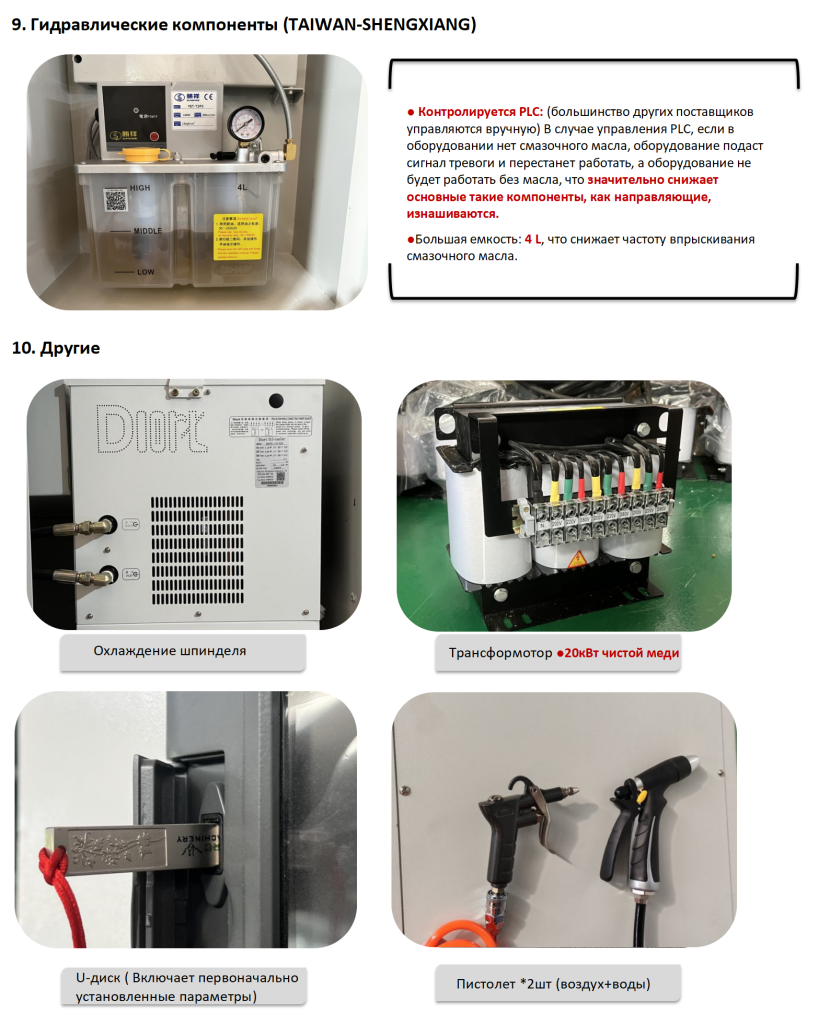

Автоматическая смазка, воздушное охлаждение шпинделя и управление PLC
-

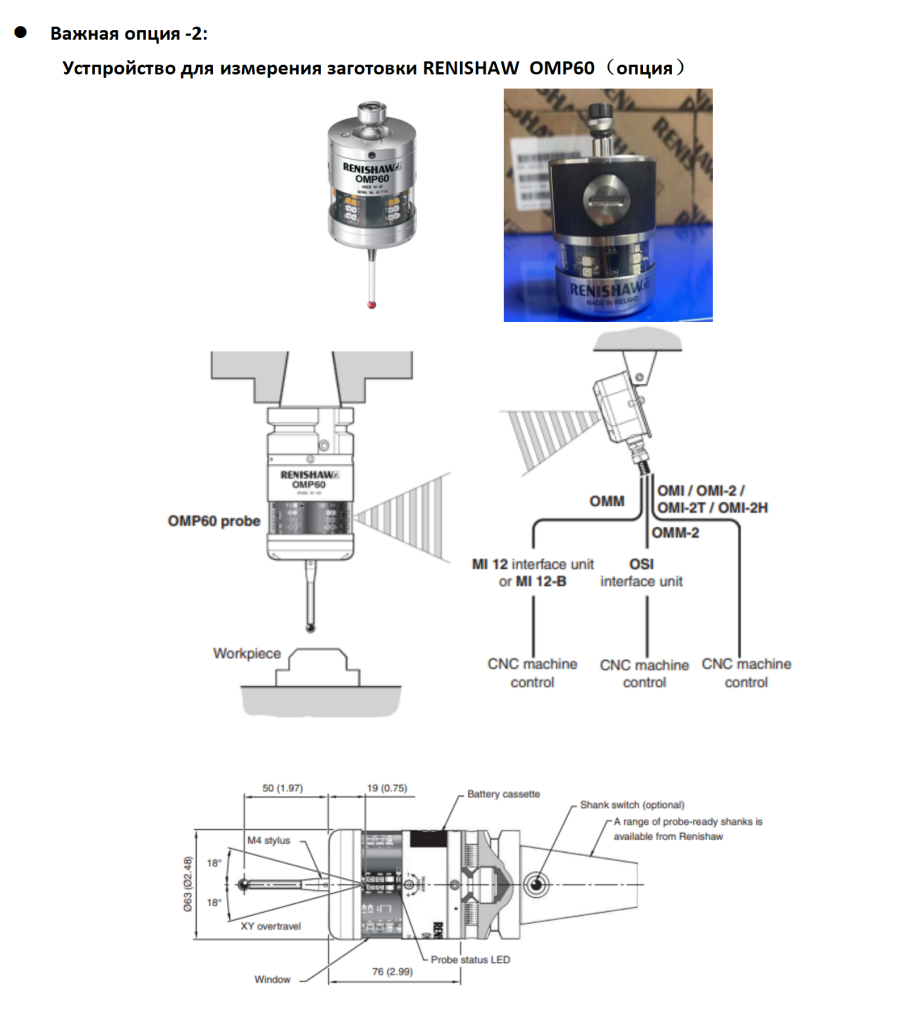

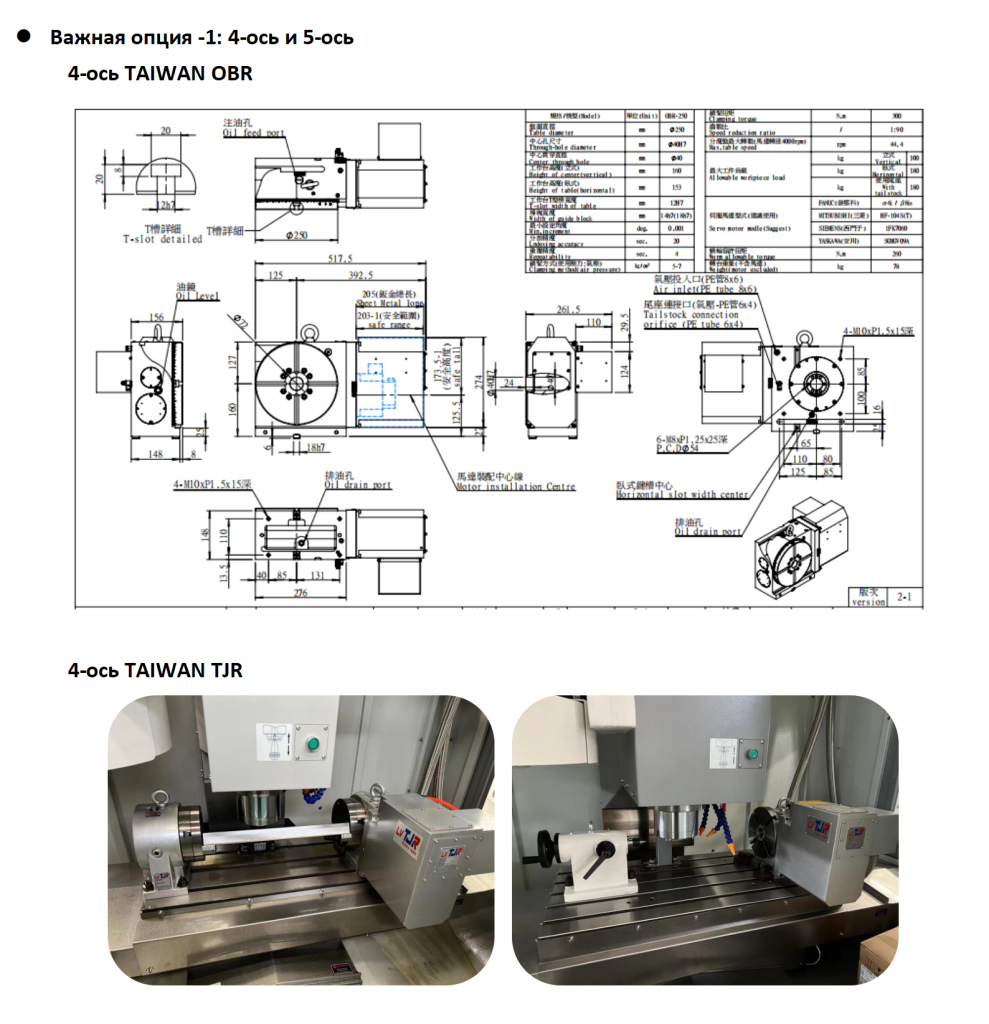

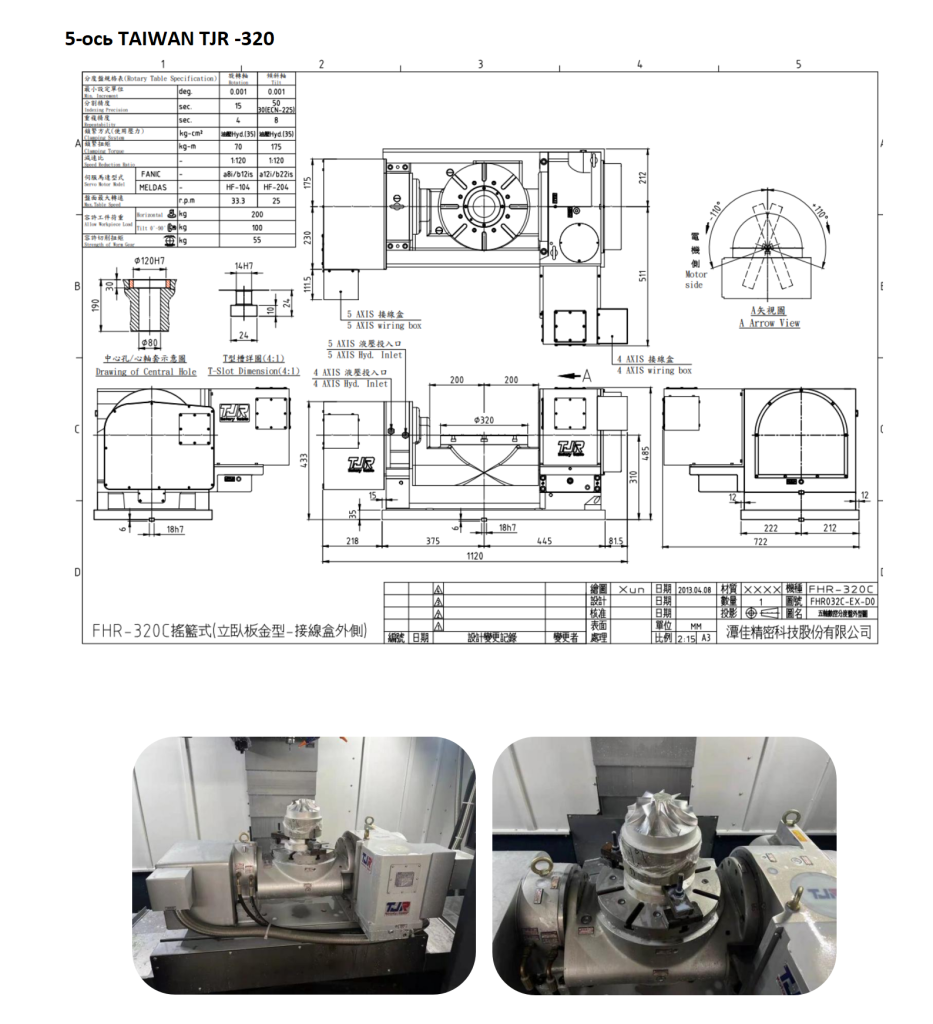

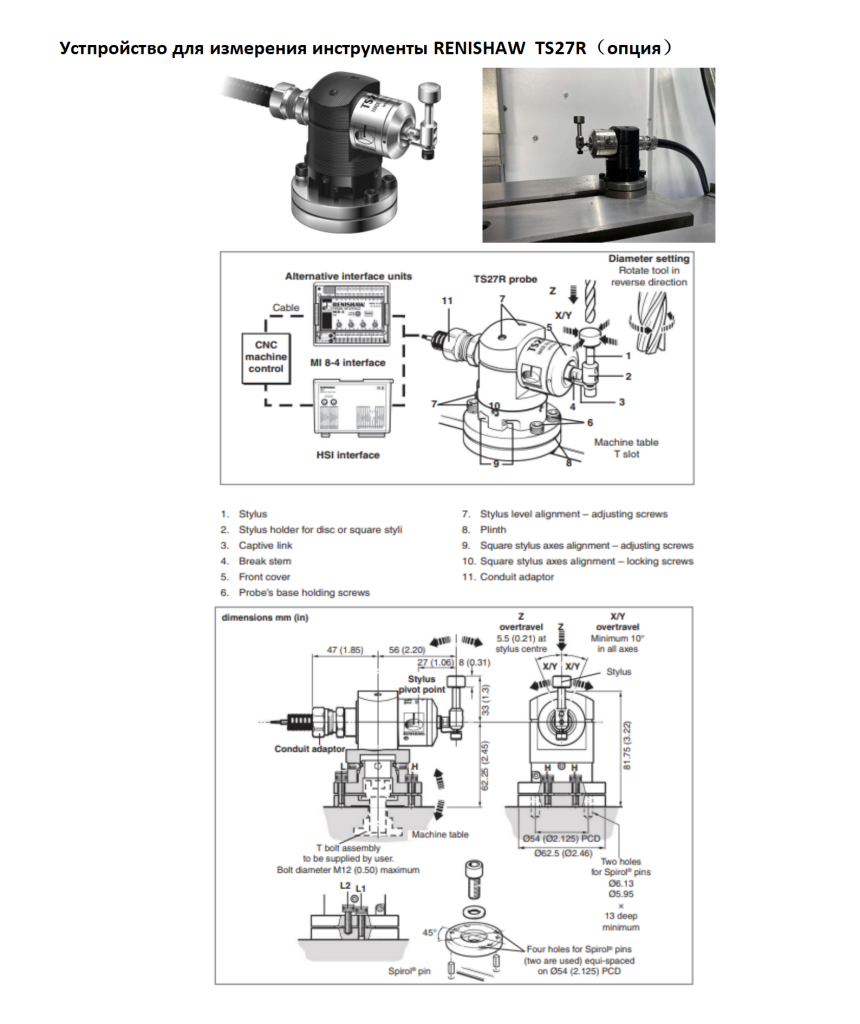

Расширяемость: 4-я и 5-я оси, щупы измерения RENISHAW и другие опции
Станок поставляется с заводской калибровкой и полностью готов к работе. Благодаря высокому качеству сборки и богатой комплектации, VMC855 уже заслужил доверие профессионалов в Китае и за рубежом.
Описание
маркер

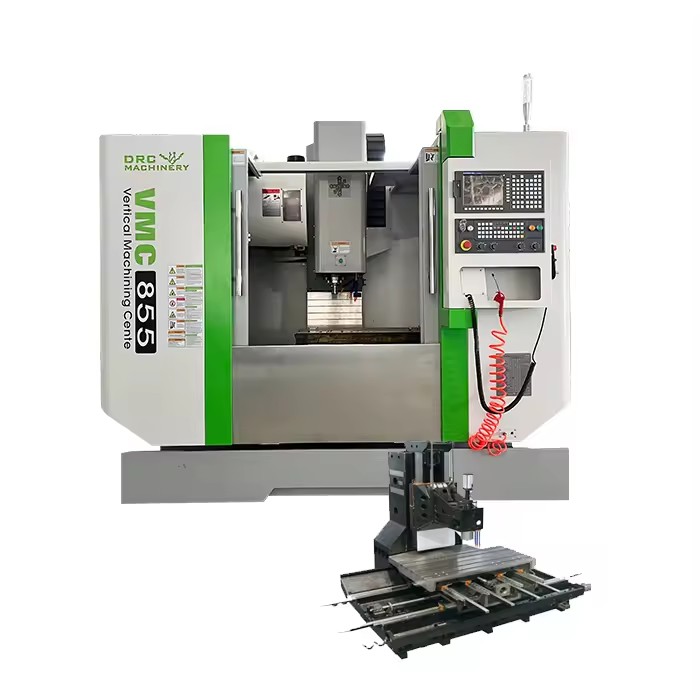

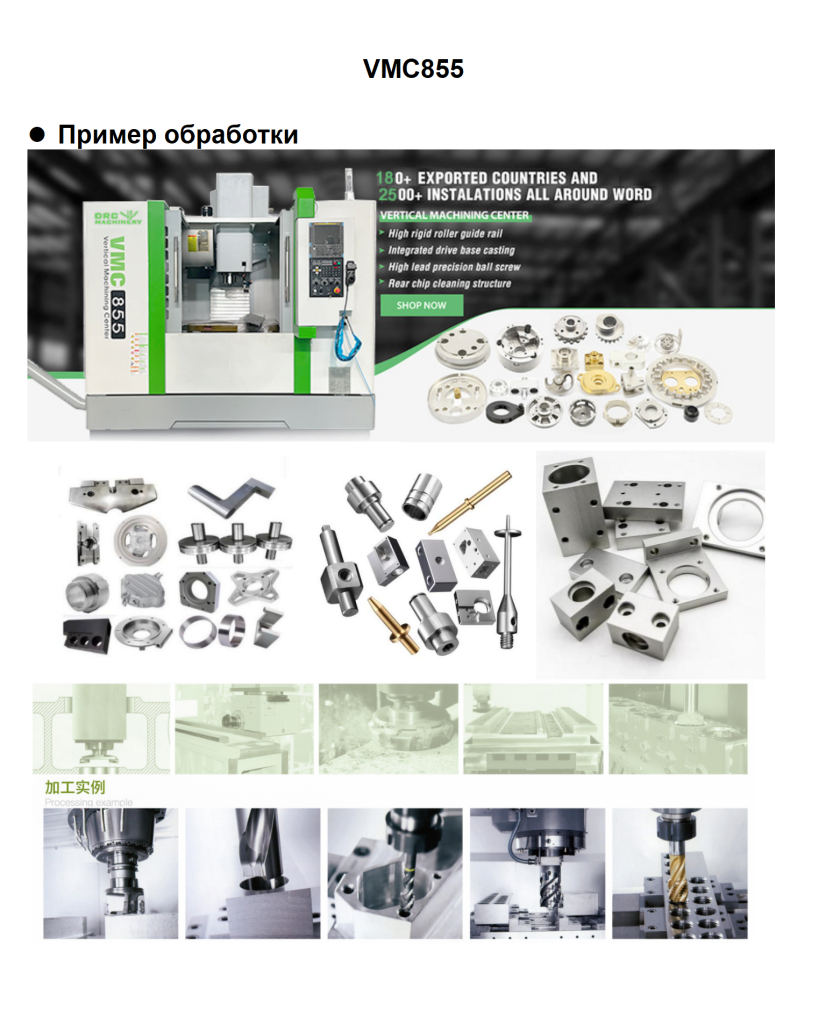

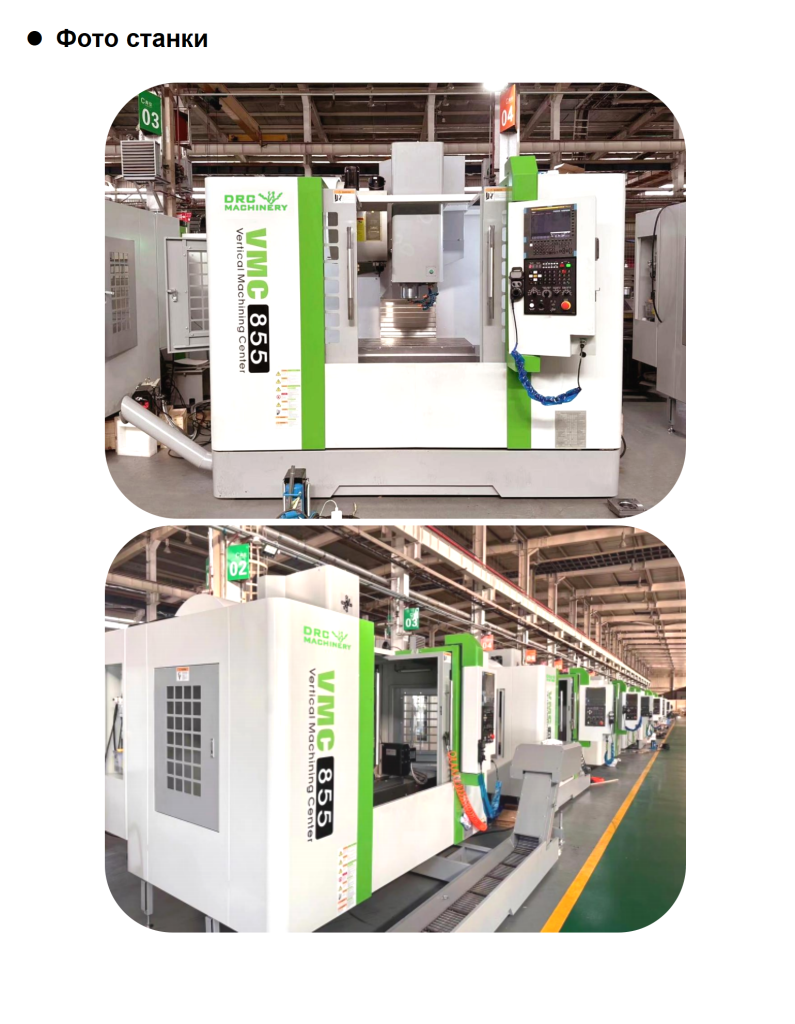

VMC855 — Современный вертикальный обрабатывающий центр для высокоточной и высокоэффективной металлообработки.

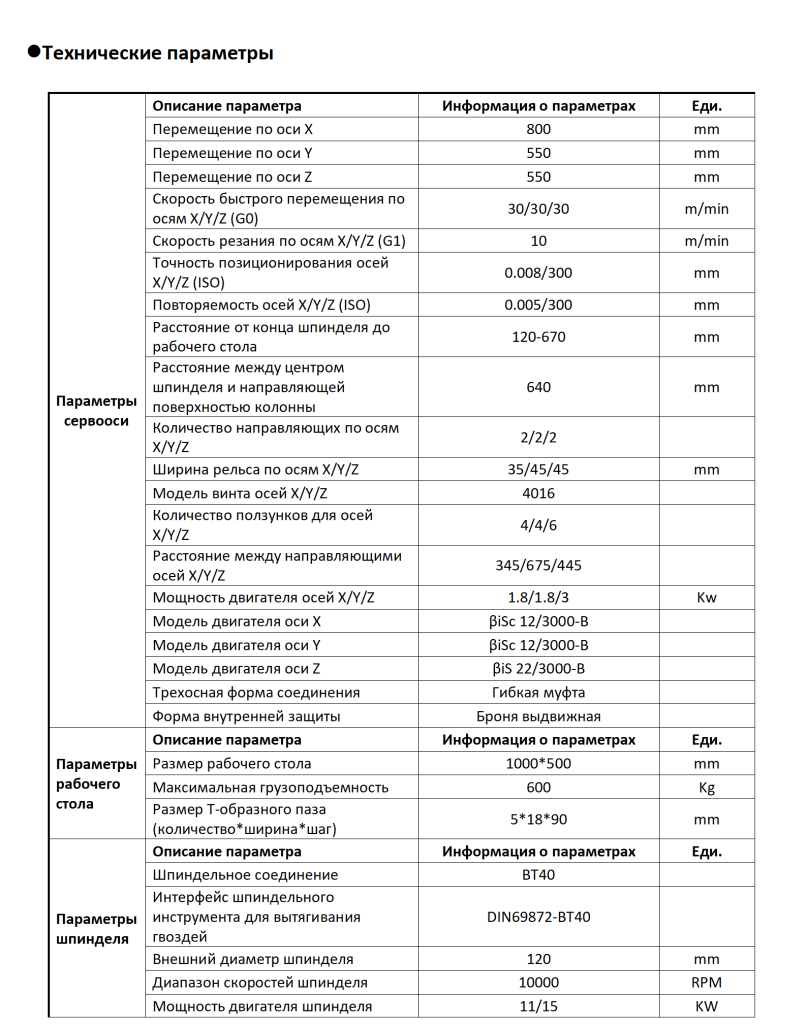

| Параметры сервооси | Описание параметра | Информация о параметрах | Еди. |
| Перемещение по оси X | 800 | mm | |
| Перемещение по оси Y | 550 | mm | |
| Перемещение по оси Z | 550 | mm | |
| Скорость быстрого перемещения по осям X/Y/Z (G0) | 30/30/30 | m/min | |
| Скорость резания по осям X/Y/Z (G1) | 10 | m/min | |
| Точность позиционирования осей X/Y/Z (ISO) | 0.008/300 | mm | |
| Повторяемость осей X/Y/Z (ISO) | 0.005/300 | mm | |
| Расстояние от конца шпинделя до рабочего стола | 120-670 | mm | |
| Расстояние между центром шпинделя и направляющей поверхностью колонны | 640 | mm | |
| Количество направляющих по осям X/Y/Z | 2/2/2 | ||

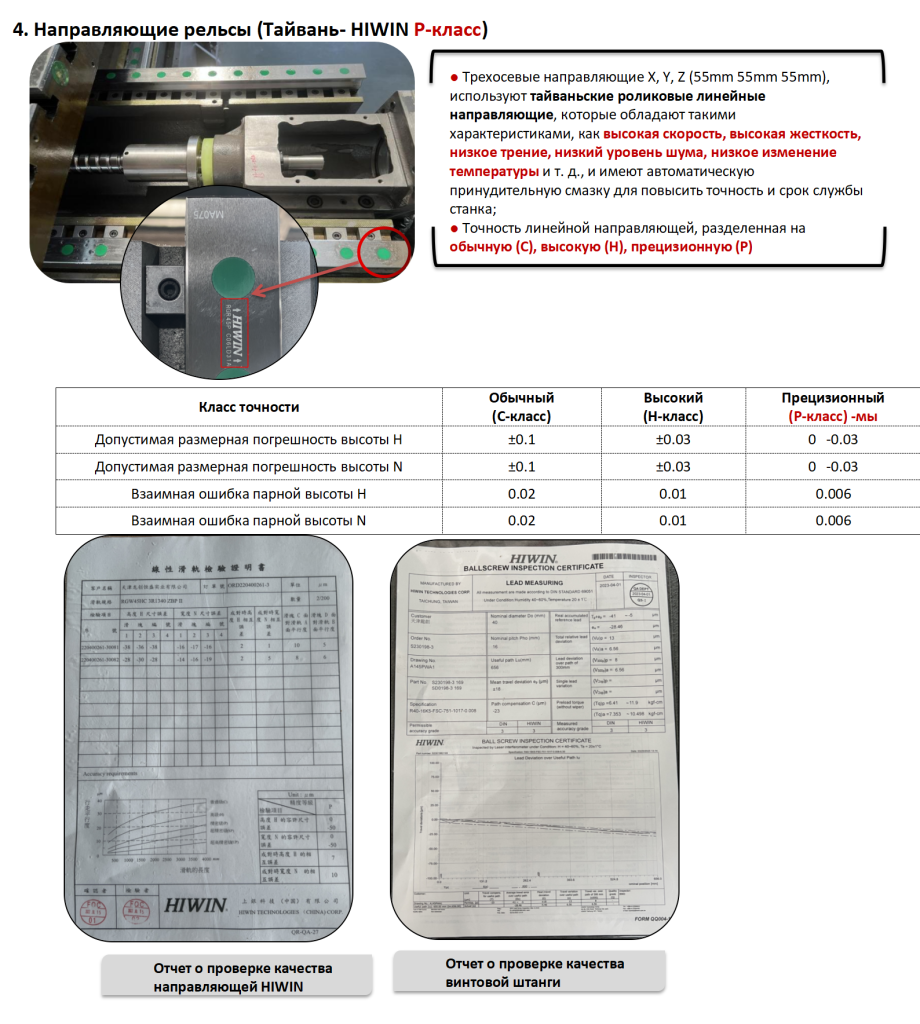

| Ширина рельса по осям X/Y/Z | 35/45/45 | mm | |

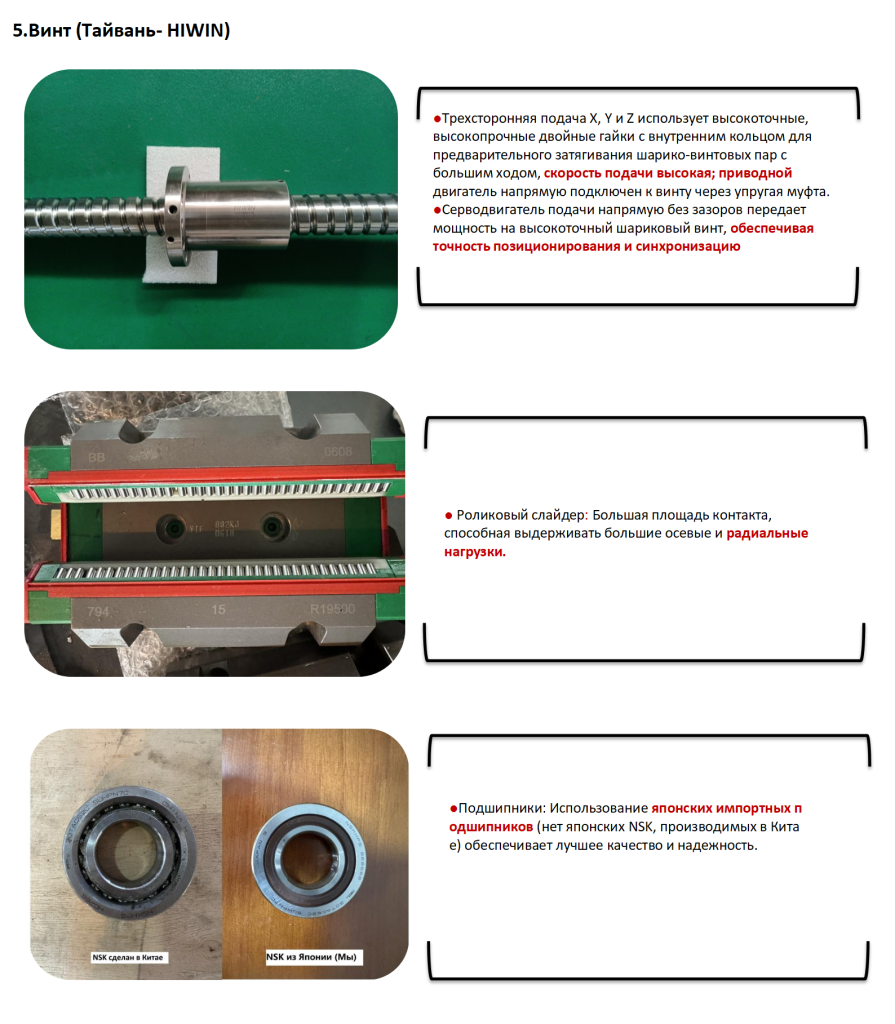

| Модель винта осей X/Y/Z | 4016 | ||
| Количество ползунков для осей X/Y/Z | 4/4/6 | ||
| Расстояние между направляющими осей X/Y/Z | 345/675/445 | ||
| Мощность двигателя осей X/Y/Z | 1.8/1.8/3 | Kw | |
| Модель двигателя оси X | βiSc 12/3000-B | ||
| Модель двигателя оси Y | βiSc 12/3000-B | ||
| Модель двигателя оси Z | βiS 22/3000-B | ||
| Трехосная форма соединения | Гибкая муфта | ||
| Форма внутренней защиты | Броня выдвижная | ||
| Параметры рабочего стола | Описание параметра | Информация о параметрах | Еди. |

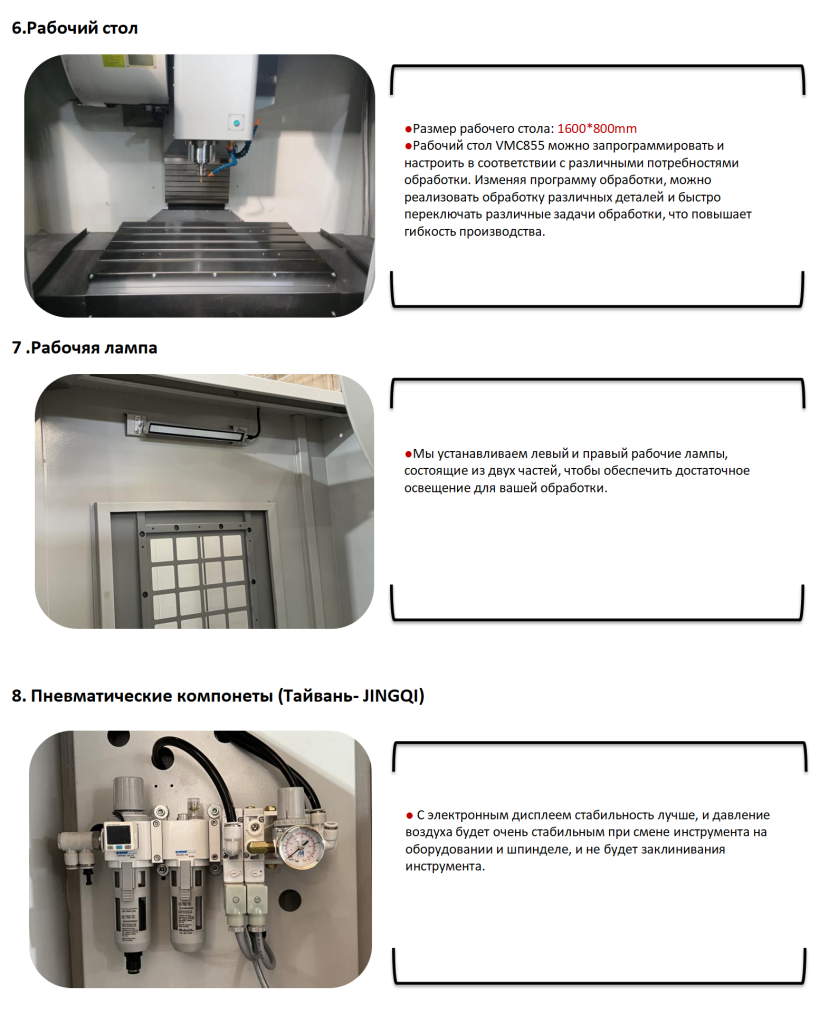

| Размер рабочего стола | 1000*500 | mm | |
| Максимальная грузоподъемность | 600 | Kg | |
| Размер Т-образного паза (количество*ширина*шаг) | 5*18*90 | mm | |
| Параметры шпинделя | Описание параметра | Информация о параметрах | Еди. |

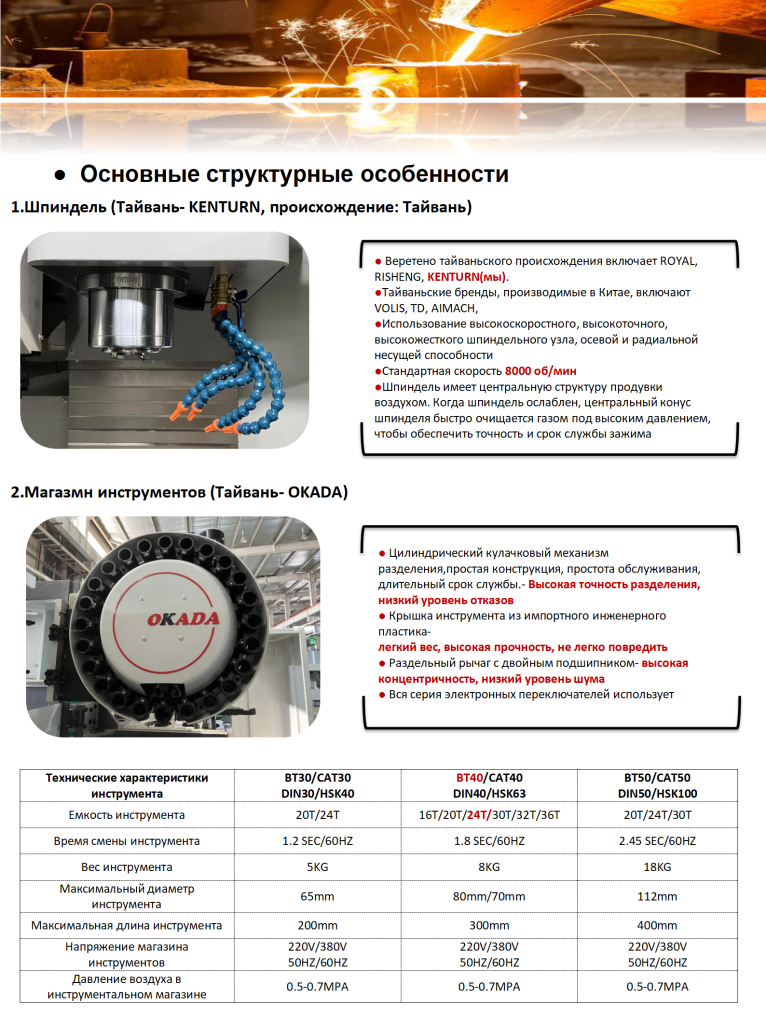

| Шпиндельное соединение | BT40 | ||
| Интерфейс шпиндельного инструмента для вытягивания гвоздей | DIN69872-BT40 | ||
| Внешний диаметр шпинделя | 120 | mm | |
| Диапазон скоростей шпинделя | 10000 | RPM | |
| Мощность двигателя шпинделя | 11/15 | KW | |

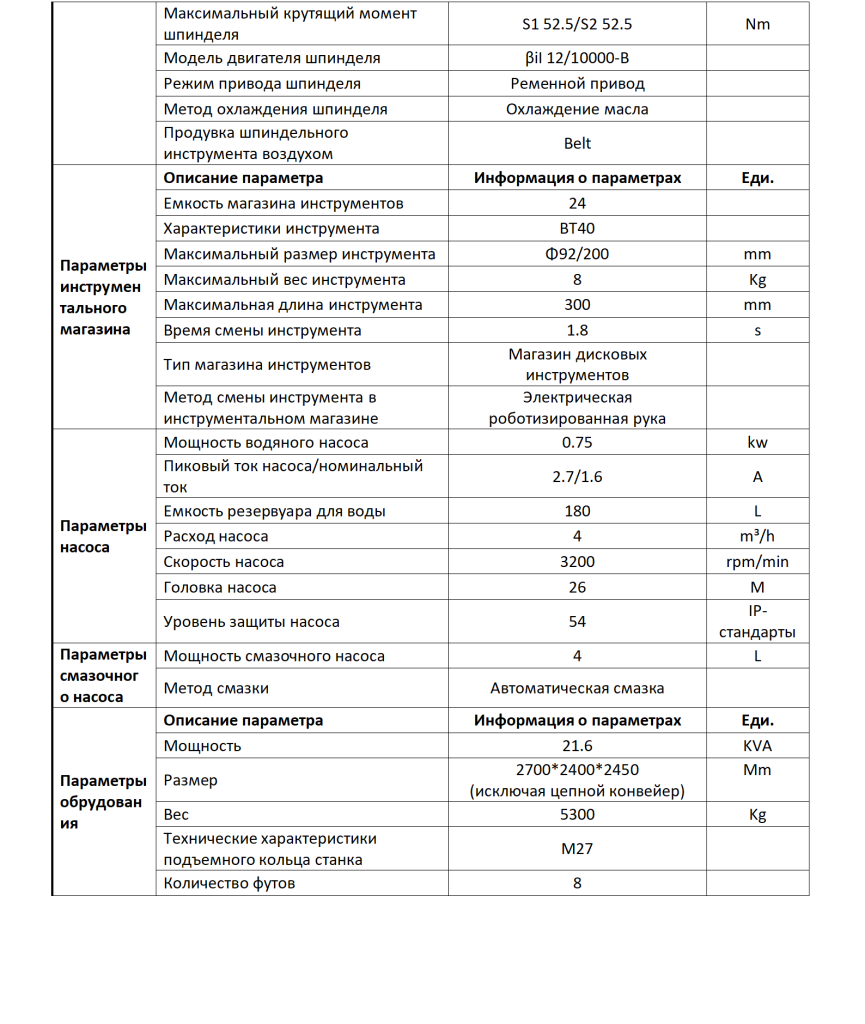

| Максимальный крутящий момент шпинделя | S1 52.5/S2 52.5 | Nm | |
| Модель двигателя шпинделя | βiI 12/10000-B | ||
| Режим привода шпинделя | Ременной привод | ||
| Метод охлаждения шпинделя | Охлаждение масла | ||
| Продувка шпиндельного инструмента воздухом | Belt | ||
| Параметры инструментального магазина | Описание параметра | Информация о параметрах | Еди. |
| Емкость магазина инструментов | 24 | ||
| Характеристики инструмента | BT40 | ||
| Максимальный размер инструмента | Φ92/200 | mm | |
| Максимальный вес инструмента | 8 | Kg | |
| Максимальная длина инструмента | 300 | mm | |
| Время смены инструмента | 1.8 | s | |

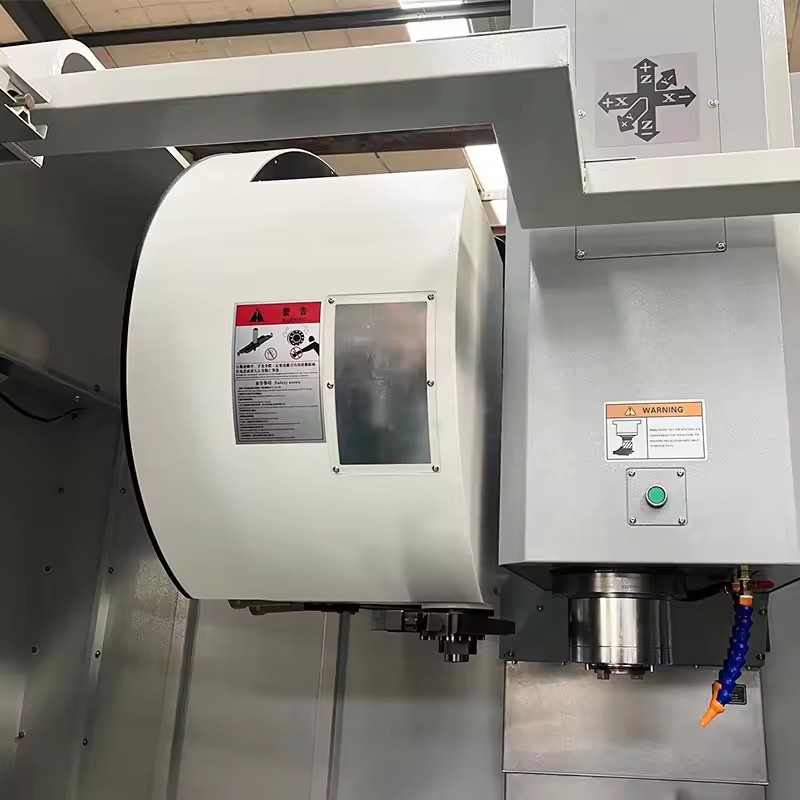

| Тип магазина инструментов | Магазин дисковых инструментов | ||
| Метод смены инструмента в инструментальном магазине | Электрическая роботизированная рука | ||
| Параметры насоса | Мощность водяного насоса | 0.75 | kw |
| Пиковый ток насоса/номинальный ток | 2.7/1.6 | A | |
| Емкость резервуара для воды | 180 | L | |
| Расход насоса | 4 | m³/h | |
| Скорость насоса | 3200 | rpm/min | |
| Головка насоса | 26 | M | |
| Уровень защиты насоса | 54 | IP-стандарты | |
| Параметры смазочного насоса | Мощность смазочного насоса | 4 | L |
| Метод смазки | Автоматическая смазка | ||
| Параметры обрудования | Описание параметра | Информация о параметрах | Еди. |
| Мощность | 21.6 | KVA | |
| Размер | 2700*2400*2450
(исключая цепной конвейер) |
Mm
|
|
| Вес | 5300 | Kg | |
| Технические характеристики подъемного кольца станка | M27 | ||
| Количество футов | 8 |
О компании
Гарантия качества / Всемирное признание / Высокие технологии

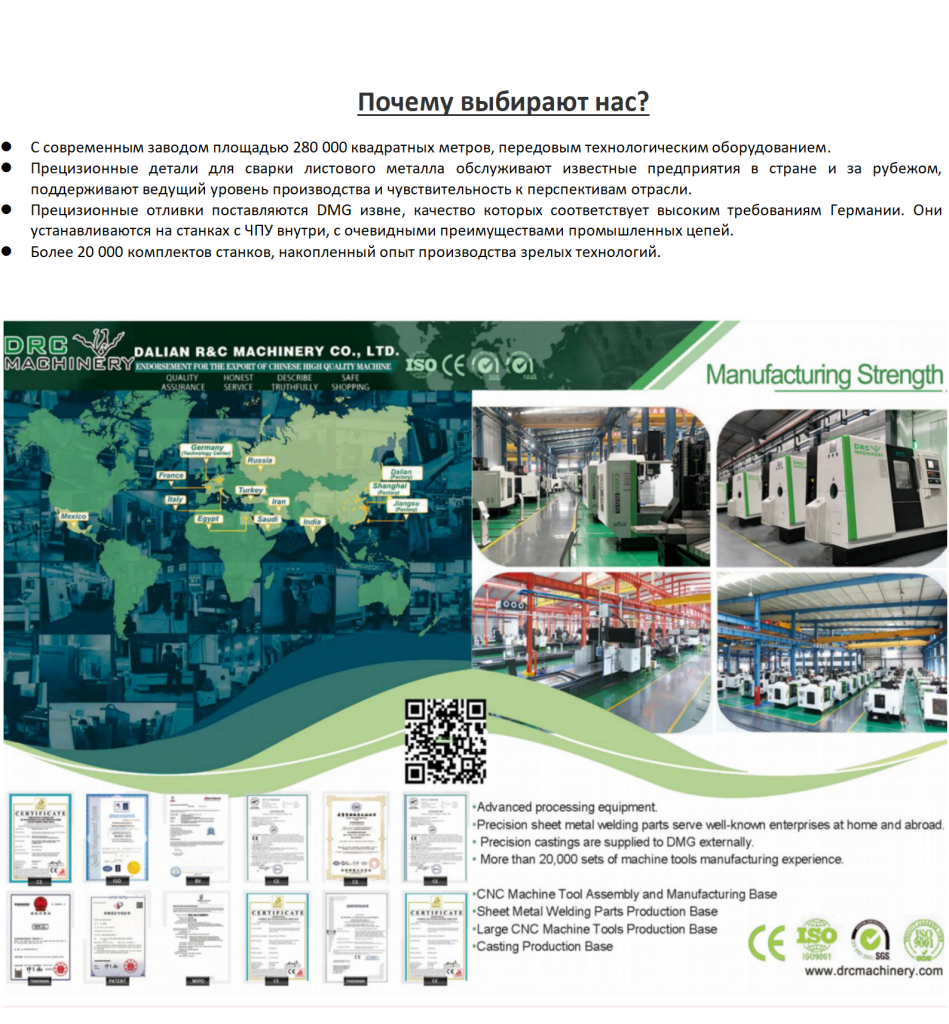

О компании DRC Machinery
