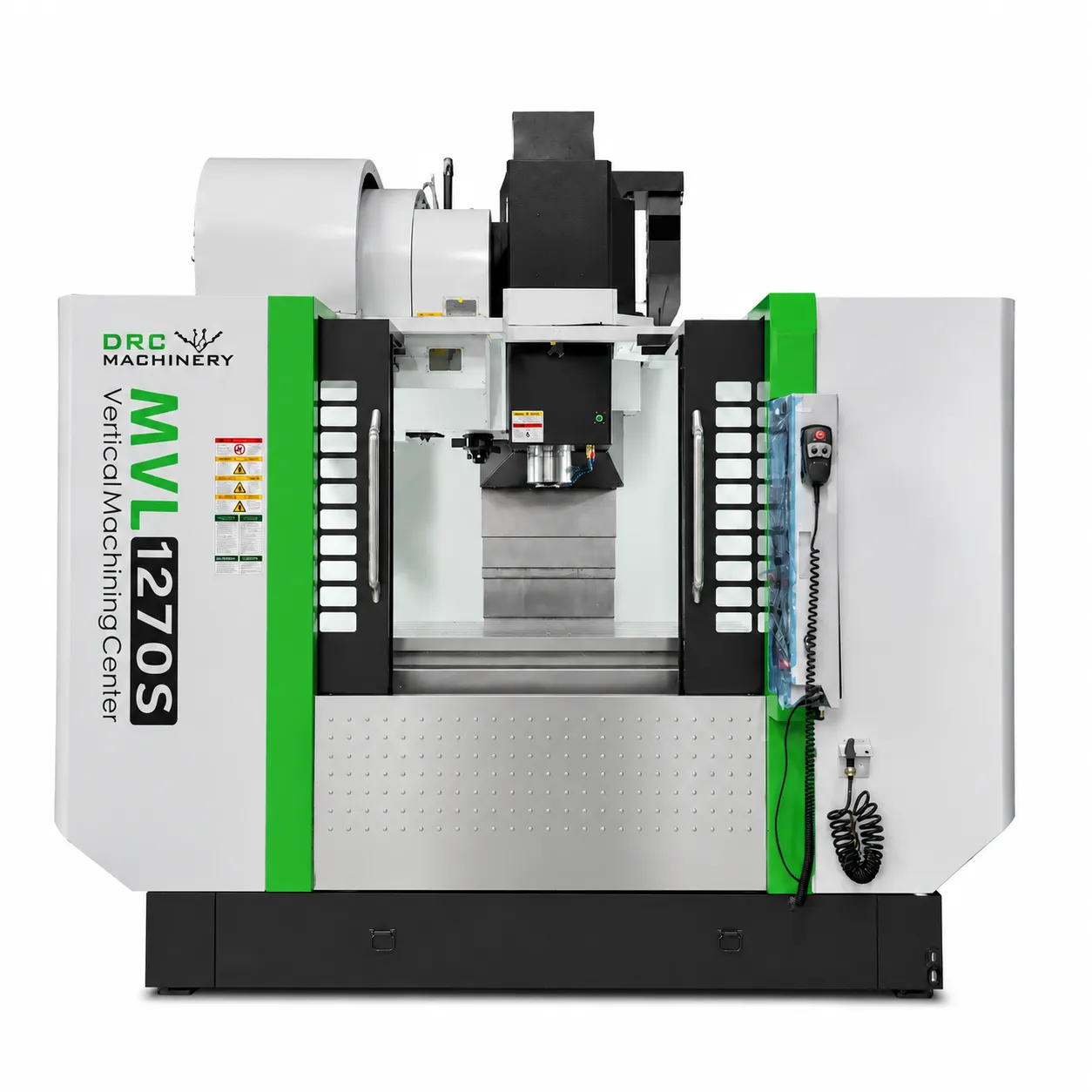

Вертикальный обрабатывающий центр MVL1270S
Основные преимущества MVL1270S Общие сведения Модель оборудования: MVL1270S Серия оборудования: вертикальные обрабатывающие центры серии MVL Особенности конструкции Конструкция стойки шевронного типа с широким пролетом обеспечивает высокую жесткость стойки. Оптимальное соотношение вылета шпин...
Описание
маркер
Основные преимущества MVL1270S
Общие сведения
- Модель оборудования: MVL1270S
- Серия оборудования: вертикальные обрабатывающие центры серии MVL
Особенности конструкции
- Конструкция стойки шевронного типа с широким пролетом обеспечивает высокую жесткость стойки.
- Оптимальное соотношение вылета шпиндельной бабки обеспечивает оптимальную жесткость при обработке.
- Направляющие для тяжелых нагрузок входят в стандартную комплектацию всех моделей серии.
- Конструкция с прямым приводом от серводвигателя повышает жесткость трансмиссии.
- Стружкоотводчик и бак для СОЖ объединены в единый блок, конструкция с полностью закрытым ограждением из листового металла предотвращает разбрызгивание СОЖ со стружкой и сокращает занимаемую площадь.
- Опционально доступна установка шпиндельного узла с полностью зубчатой передачей.
- Опционально доступна установка редуктора ZF с прямым подключением.
Описание продукции
Вертикальные обрабатывающие центры серии MVL оснащены стойкой шевронного типа с широким пролетом, конструкция которой обеспечивает высокую жесткость стойки.
Технические характеристики MVL1270S
Перемещения
| Параметр | Значение | Единица изм. |
|---|---|---|
| Перемещение по оси X | 1200 | mm |
| Перемещение по оси Y | 700 | mm |
| Перемещение по оси Z | 650 | mm |
Подачи и скорости
| Параметр | Значение | Единица изм. |
|---|---|---|
| Скорость быстрых перемещений (X/Y/Z) | 30/30/16 | m/min |
| Скорость рабочей подачи | 10 | m/min |

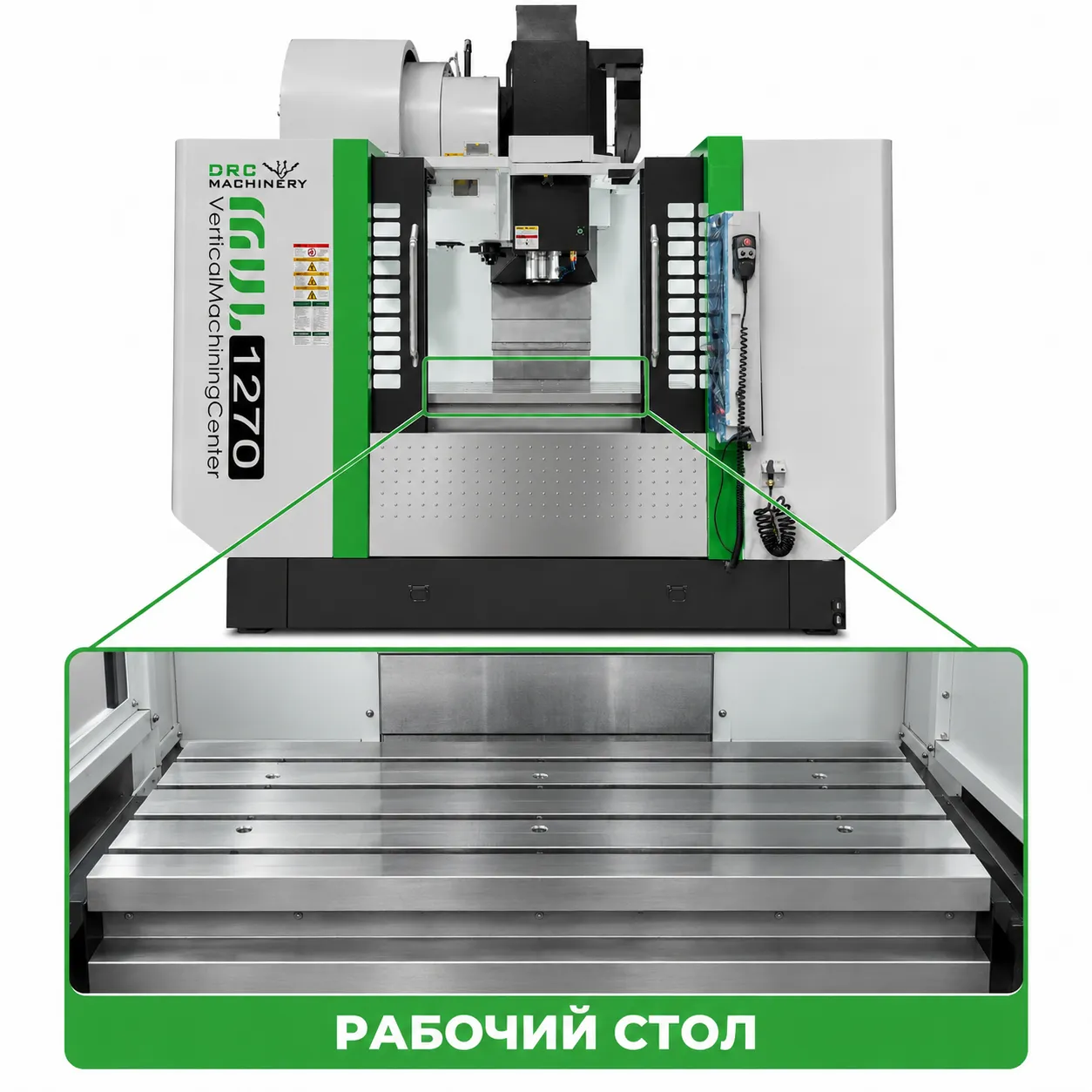

Рабочий стол
| Параметр | Значение | Единица изм. |
|---|---|---|
| Размер рабочего стола | 1400×700 | mm |
| Т-образные пазы стола | 6-18×120 | mm |
| Макс. нагрузка на рабочий стол | 1300 | kg |

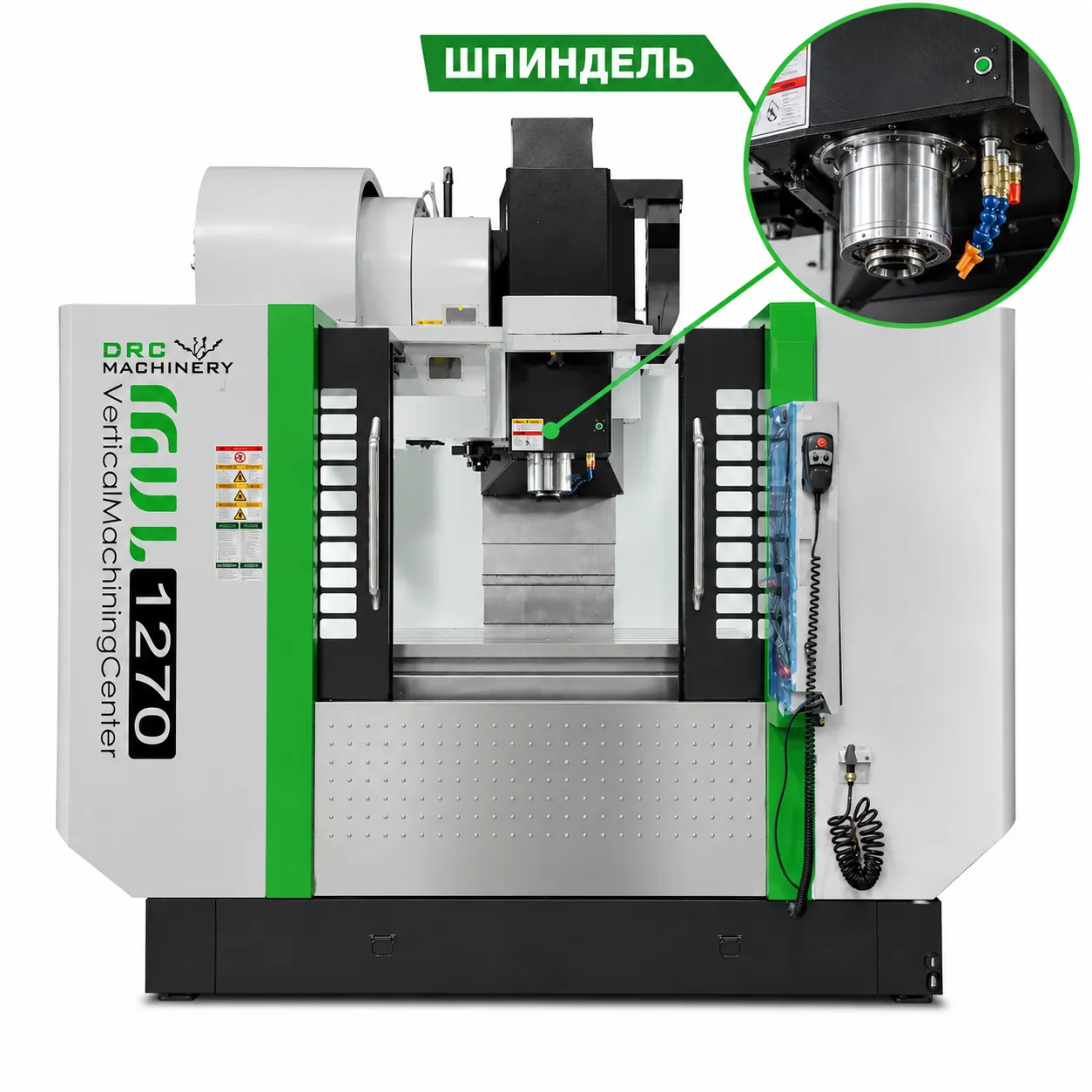

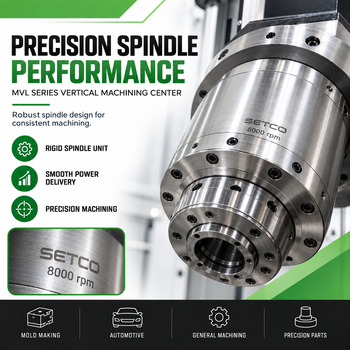

Шпиндель
| Параметр | Значение | Единица изм. |
|---|---|---|
| Расстояние от торца шпинделя до стола | 150-800 | mm |
| Расстояние от оси шпинделя до направляющих стойки | 700 | mm |
| Частота вращения шпинделя | 8000 | rpm |
| Конус шпинделя | BT40 | |
| Мощность двигателя шпинделя | 11/15 | kW |

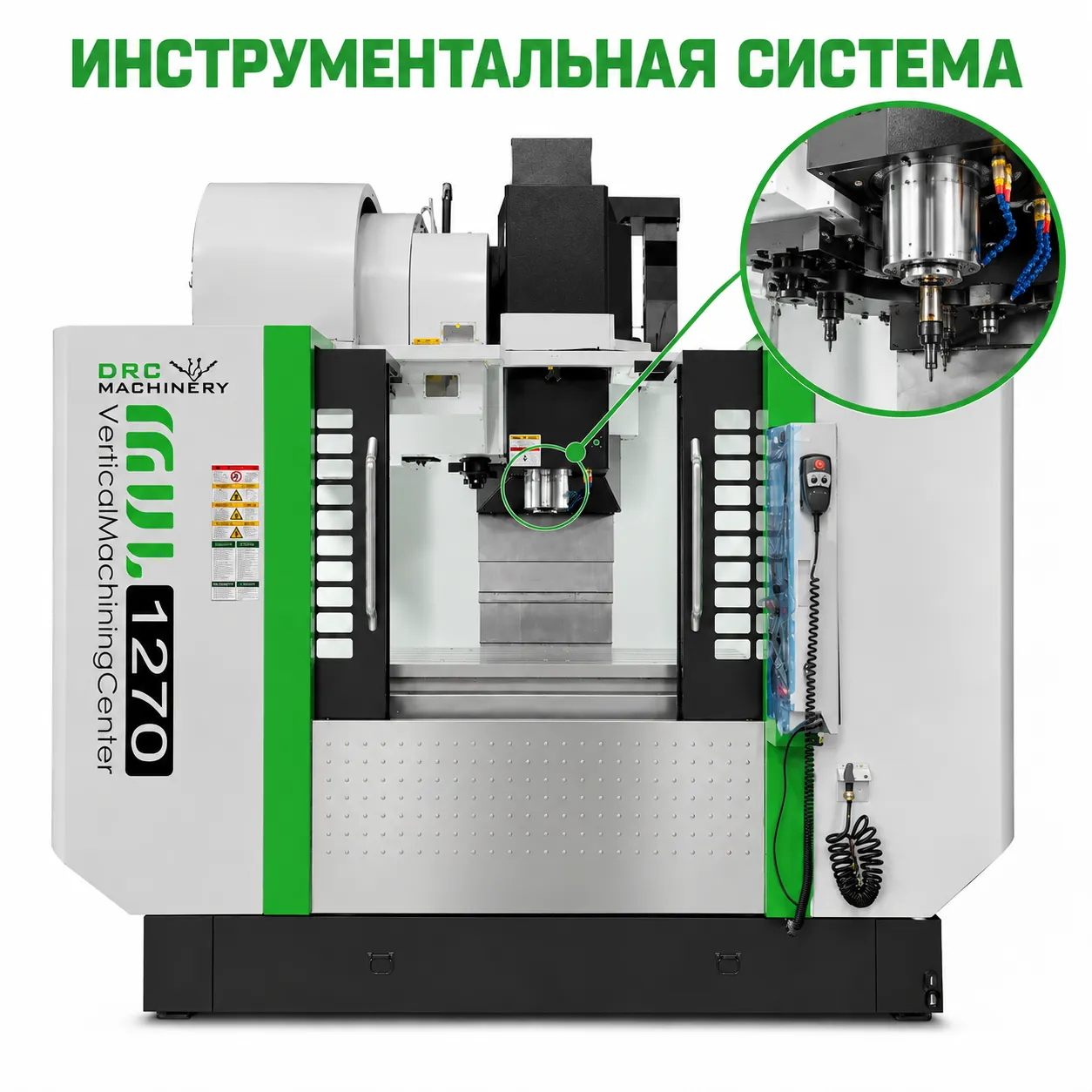

Инструментальный магазин
| Параметр | Значение | Единица изм. |
|---|---|---|
| Ёмкость инструментального магазина | 24 | шт. |
| Макс. диаметр инструмента | Φ80/Φ150 | mm |
| Макс. длина инструмента | 300 | mm |
| Макс. масса инструмента | 8 | kg |
| Время смены инструмента | 2.5 | sec |
Точность
| Параметр | Значение | Единица изм. |
|---|---|---|
| Точность позиционирования | 0.012 | mm |
| Точность повторного позиционирования | 0.008 | mm |
Система ЧПУ
| Параметр | Значение | Единица изм. |
|---|---|---|
| Система ЧПУ | FANUC-0i MF |
Электропитание
| Параметр | Значение | Единица изм. |
|---|---|---|
| Суммарная мощность электроснабжения станка | 25 | KVA |
Пневматическая система
| Параметр | Значение | Единица изм. |
|---|---|---|
| Давление воздуха в сети | 6-8 | bar |
| Расход воздуха | 280 | L/min |
Габариты и масса
| Параметр | Значение | Единица изм. |
|---|---|---|
| Масса станка | ок.8.6 | T |
| Габаритные размеры (Д×Ш×В) | 3200*2750*3230(MAX) | mm |
Почему выбирают MVL1270S
MVL1270S — вертикальный обрабатывающий центр со шпинделем BT40, ходами X/Y/Z 1200/700/650 мм, скоростью 8000 об/мин и мощностью 11/15 кВт. Вертикальный обрабатывающий центр объединяет фрезерование, сверление и нарезание резьбы в одной рабочей зоне. Автоматическая смена инструмента помогает быстрее переходить между операциями и подходит для обработки корпусных деталей, плит и пресс-форм.
Преимущества по сравнению с аналогичными станками
- По сравнению с выполнением операций на нескольких отдельных станках сокращаются перемещения детали между рабочими местами.
- Вертикальная компоновка обеспечивает хороший обзор инструмента и удобную наладку заготовки.
- Инструментальный магазин позволяет последовательно выполнять разные операции в автоматическом цикле.
Области применения
- корпусные детали, плиты и кронштейны
- пресс-формы, штампы и оснастка
- детали автомобилей, оборудования и общего машиностроения
- фрезерование, сверление и нарезание резьбы за один установ
Фотографии MVL1270S
Производственная площадка и инженерная команда DRC Machinery
Следующие фотографии показывают производственный участок и работу специалиста DRC Machinery. Это общие материалы о компании: оборудование на снимках не является станком, описанным на этой странице, и фотографии не подтверждают его сборку или испытания.
Контроль качества и согласование приёмки
Фотографии ключевых узлов, сборки и испытаний конкретного станка предоставляются только при наличии соответствующих проектных материалов.
DRC Machinery на международных выставках
Подготовка оборудования к упаковке и отгрузке
Ниже показаны общие фотографии подготовки оборудования DRC Machinery к международной перевозке. Они не подтверждают отгрузку модели, описанной на этой странице.
Поставка, документация и сервисная поддержка
Фотографии упаковки и отгрузки на этой странице показывают общий процесс DRC Machinery и не подтверждают отправку именно данной модели. Способ защиты, упаковки и перевозки согласовывается для конкретного заказа.
Состав технической документации, условия установки и пусконаладки, формат обучения, удалённой поддержки и поставки запасных частей определяются в коммерческом предложении и договоре. Сроки, стоимость выезда специалиста и гарантийные обязательства также согласовываются по проекту.
Поставка, установка и послепродажная поддержка
Сколько времени занимает поставка оборудования после оформления заказа?
Срок поставки зависит от модели, комплектации и дополнительных требований. После согласования технических условий мы укажем сроки производства, проверки, упаковки и отгрузки в коммерческом предложении.
Вы организуете экспортную упаковку и международную доставку?
Упаковку и международную доставку можно согласовать для конкретного заказа. Способ упаковки, маршрут, стоимость и ответственность сторон указываются в коммерческом предложении и договоре.
Вы предоставляете помощь при установке и пусконаладке?
В зависимости от модели оборудования и страны установки мы можем обсудить удалённое сопровождение или выезд специалиста. Объём работ, требования к площадке и расходы согласовываются до оформления заказа.
Проводите ли вы обучение операторов?
Обучение операторов может быть предусмотрено в рамках проекта. Его формат, содержание, язык, место проведения и стоимость согласовываются отдельно и указываются в коммерческом предложении или договоре.
Можно ли получить удалённую техническую поддержку при неисправности?
Да, вы можете направить нам описание неисправности, модель станка и сообщение об ошибке. Наши специалисты изучат информацию и предложат дальнейшие действия. Условия технической поддержки определяются договором.
Как заказать расходные материалы и запасные части?
Сообщите нам модель и серийный номер станка, а также название или фотографию нужной детали. Мы проверим совместимость, наличие, стоимость и возможный срок поставки, после чего направим предложение.
Каков гарантийный срок и что покрывает гарантия?
Гарантийный срок, дата его начала, а также перечень покрываемых компонентов и работ указываются в договоре на конкретное оборудование. Условия поставки запасных частей и сервисного обслуживания также зависят от страны установки.
Часто задаваемые вопросы
Для каких деталей подходит MVL1270S?
Модель подходит для корпусных деталей, плит, пресс-форм и компонентов, требующих последовательного фрезерования и сверления.
Чем MVL1270S отличается от станков другого типа?
В отличие от отдельных фрезерных и сверлильных операций центр использует автоматическую смену инструмента и один общий цикл обработки.
Какие данные нужны для подбора конфигурации?
Отправьте чертёж детали, материал, допуски, размер партии и перечень требуемых операций. Система ЧПУ, зажимное устройство, инструментальная система, напряжение и дополнительные опции подтверждаются технической командой до заказа.
