Основные преимущества CK6185E Общие сведения Модель оборудования: CK6185E Серия оборудования: серия CK Тип оборудования: токарный станок с ЧПУ с цельной станиной и жёсткими направляющими (с плоской станиной) Особенности конструкции Конструкция цельной станины обеспечивает высокую стабильность...
Описание
маркер
Основные преимущества CK6185E
Общие сведения
- Модель оборудования: CK6185E
- Серия оборудования: серия CK
- Тип оборудования: токарный станок с ЧПУ с цельной станиной и жёсткими направляющими (с плоской станиной)
Особенности конструкции
- Конструкция цельной станины обеспечивает высокую стабильность и хорошую жёсткость.
- Шпиндель имеет три ступени переключения частоты вращения с бесступенчатым частотным регулированием скорости внутри каждой ступени.
- Высокопрочное основание и расширенный суппорт подходят для силовой токарной обработки.
- Автоматическая централизованная система смазки упрощает техническое обслуживание.
- Конструкция с жёсткими направляющими отличается хорошей жёсткостью и подходит для работы в тяжёлых режимах резания.

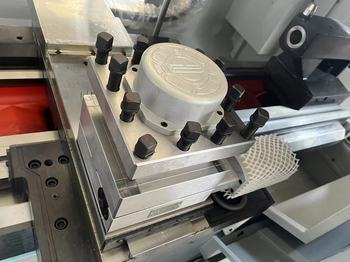

- Четырёхпозиционный электрический резцедержатель обеспечивает удобство смены режущего инструмента.
- Конструкция цельной станины отличается высокой стабильностью.
- Станок относится к крупному типоразмеру и имеет широкий диапазон обработки.
- Сквозное отверстие шпинделя большого диаметра подходит для обработки прутков.
<!— MARKETING_ASSETS_START —>
Особенности изделия
Токарный станок с ЧПУ CK6185E с цельной станиной и жёсткими направляющими выполнен по высокостабильной конструкции с цельной станиной, шпиндель имеет три ступени переключения частоты вращения с бесступенчатым частотным регулированием скорости внутри каждой ступени. В конструкции применены высокопрочное основание, расширенный суппорт и автоматическая централизованная система смазки. Станок предназначен для точной обработки крупногабаритных деталей типа валов и дисков, его эксплуатационные характеристики отличаются стабильностью и надёжностью.
Технические характеристики CK6185E
Рабочая зона / размеры обработки
| Параметр | Значение | Единица изм. |
|---|---|---|
| Макс. диаметр обработки над станиной | 850 | mm |
| Макс. диаметр вращения над суппортом | 510 | mm |
| Макс. диаметр точения (диски) | 850 | mm |
| Макс. длина заготовки | 1000/1500/2000/3000/4000 | mm |
| Макс. длина точения | 900/1400/1900/2900/3900 | mm |
Перемещения
| Параметр | Значение | Единица изм. |
|---|---|---|
| Перемещение по оси X | 450 | mm |
| Перемещение по оси Z | 1100/1600/2100/3100/4100 | mm |
Подачи и скорости
| Параметр | Значение | Единица изм. |
|---|---|---|
| Скорость быстрого перемещения по оси X | 4 | m/min |
| Скорость быстрого перемещения по оси Z | 5 | m/min |
Зажимные устройства
| Параметр | Значение | Единица изм. |
|---|---|---|
| Тип патрона | ручной патрон | — |
| Размер патрона | 410 | mm |
Задняя бабка
| Параметр | Значение | Единица изм. |
|---|---|---|
| Диаметр пиноли задней бабки | 100 | mm |
| Ход пиноли | 250 | mm |
| Конус пиноли задней бабки | MT5 | — |
Шпиндель
| Параметр | Значение | Единица изм. |
|---|---|---|
| Форма и обозначение переднего конца шпинделя | C11 | — |
| Диаметр сквозного отверстия шпинделя | 135 | mm |
| Конус отверстия шпинделя | Metric120/1:20 | — |
| Диапазон частоты вращения шпинделя | 11-85, 40-350, 100-850 | r/min |
| Способ изменения частоты вращения шпинделя | 3 ступени механического переключения, бесступенчатое внутри диапазона | — |
| Мощность двигателя шпинделя (продолжительный режим) | 15 | kW |
Инструментальный магазин
| Параметр | Значение | Единица изм. |
|---|---|---|
| Макс. сечение инструмента в держателе | 32×32 | mm |
Суппорт
| Параметр | Значение | Единица изм. |
|---|---|---|
| Число инструментов в суппорте | 4 поз. | — |
Направляющие
| Параметр | Значение | Единица изм. |
|---|---|---|
| Тип направляющих | жёсткие направляющие | — |
Электроприводы и двигатели
| Параметр | Значение | Единица изм. |
|---|---|---|
| Крутящий момент серводвигателя оси X | 10 | Nm |
| Крутящий момент серводвигателя оси Z | 15/22/30 | Nm |
Электропитание
| Параметр | Значение | Единица изм. |
|---|---|---|
| Суммарная мощность станка | 15/18/20 | kW |
| Суммарный ток станка | 35/38/42 | A |
Габариты и масса
| Параметр | Значение | Единица изм. |
|---|---|---|
| Масса станка | 4300/5200/6000 | kg |
Почему выбирают CK6185E
CK6185E-1000 — горизонтальный токарный станок с ЧПУ GSK, плоской станиной и четырьмя позициями инструмента для обработки деталей средней нагрузки. Плоская станина и горизонтальная схема удобны для обработки валов, втулок, фланцев и длинномерных деталей. Такая компоновка дает понятный доступ к патрону, инструменту и задней бабке и подходит для широкого диапазона токарных операций.
Преимущества по сравнению с аналогичными станками
- По сравнению с компактными станками с наклонной станиной удобнее работать с длинными валами и крупными заготовками.
- Традиционная горизонтальная компоновка упрощает наладку, контроль детали и обслуживание рабочей зоны.
- Станок можно использовать как для единичных деталей, так и для повторяющихся производственных партий.
Области применения
- валы, оси и шпиндельные детали
- втулки, кольца и фланцы
- детали насосов, клапанов и сельскохозяйственной техники
- ремонтное и общее машиностроение
Фотографии CK6185E
Производственная площадка и инженерная команда DRC Machinery
Следующие фотографии показывают производственный участок и работу специалиста DRC Machinery. Это общие материалы о компании: оборудование на снимках не является станком, описанным на этой странице, и фотографии не подтверждают его сборку или испытания.
Контроль качества и согласование приёмки
Фотографии ключевых узлов, сборки и испытаний конкретного станка предоставляются только при наличии соответствующих проектных материалов.
DRC Machinery на международных выставках
Подготовка оборудования к упаковке и отгрузке
Ниже показаны общие фотографии подготовки оборудования DRC Machinery к международной перевозке. Они не подтверждают отгрузку модели, описанной на этой странице.
Поставка, документация и сервисная поддержка
Фотографии упаковки и отгрузки на этой странице показывают общий процесс DRC Machinery и не подтверждают отправку именно данной модели. Способ защиты, упаковки и перевозки согласовывается для конкретного заказа.
Состав технической документации, условия установки и пусконаладки, формат обучения, удалённой поддержки и поставки запасных частей определяются в коммерческом предложении и договоре. Сроки, стоимость выезда специалиста и гарантийные обязательства также согласовываются по проекту.
Поставка, установка и послепродажная поддержка
Сколько времени занимает поставка оборудования после оформления заказа?
Срок поставки зависит от модели, комплектации и дополнительных требований. После согласования технических условий мы укажем сроки производства, проверки, упаковки и отгрузки в коммерческом предложении.
Вы организуете экспортную упаковку и международную доставку?
Упаковку и международную доставку можно согласовать для конкретного заказа. Способ упаковки, маршрут, стоимость и ответственность сторон указываются в коммерческом предложении и договоре.
Вы предоставляете помощь при установке и пусконаладке?
В зависимости от модели оборудования и страны установки мы можем обсудить удалённое сопровождение или выезд специалиста. Объём работ, требования к площадке и расходы согласовываются до оформления заказа.
Проводите ли вы обучение операторов?
Обучение операторов может быть предусмотрено в рамках проекта. Его формат, содержание, язык, место проведения и стоимость согласовываются отдельно и указываются в коммерческом предложении или договоре.
Можно ли получить удалённую техническую поддержку при неисправности?
Да, вы можете направить нам описание неисправности, модель станка и сообщение об ошибке. Наши специалисты изучат информацию и предложат дальнейшие действия. Условия технической поддержки определяются договором.
Как заказать расходные материалы и запасные части?
Сообщите нам модель и серийный номер станка, а также название или фотографию нужной детали. Мы проверим совместимость, наличие, стоимость и возможный срок поставки, после чего направим предложение.
Каков гарантийный срок и что покрывает гарантия?
Гарантийный срок, дата его начала, а также перечень покрываемых компонентов и работ указываются в договоре на конкретное оборудование. Условия поставки запасных частей и сервисного обслуживания также зависят от страны установки.
Часто задаваемые вопросы
Для каких деталей подходит CK6185E?
Модель предназначена для наружного и внутреннего точения валов, втулок, фланцев и других тел вращения.
Чем CK6185E отличается от станков другого типа?
Плоская станина дает удобную рабочую зону и особенно практична при обработке длинных деталей с поддержкой задней бабкой.
Какие данные нужны для подбора конфигурации?
Отправьте чертёж детали, материал, допуски, размер партии и перечень требуемых операций. Система ЧПУ, зажимное устройство, инструментальная система, напряжение и дополнительные опции подтверждаются технической командой до заказа.
