Вертикальный обрабатывающий центр VMC1380
Основные преимущества VMC1380 Общие сведения Модель оборудования: VMC1380 Технические характеристики VMC1380 Перемещения Параметр Значение Единица изм. Перемещение по оси X 1500 mm Перемещение по оси Y 800 mm Перемещение по оси Z 700 mm Подачи и скорости Параметр Значение Е...
Описание
маркер
Основные преимущества VMC1380
Общие сведения
- Модель оборудования: VMC1380
Технические характеристики VMC1380
Перемещения
| Параметр | Значение | Единица изм. |
|---|---|---|
| Перемещение по оси X | 1500 | mm |
| Перемещение по оси Y | 800 | mm |
| Перемещение по оси Z | 700 | mm |
Подачи и скорости
| Параметр | Значение | Единица изм. |
|---|---|---|
| Скорость быстрых перемещений по осям X/Y/Z (G0) | 20/20/20 | m/min |
| Скорость рабочей подачи по осям X/Y/Z (G1) | 10 | m/min |

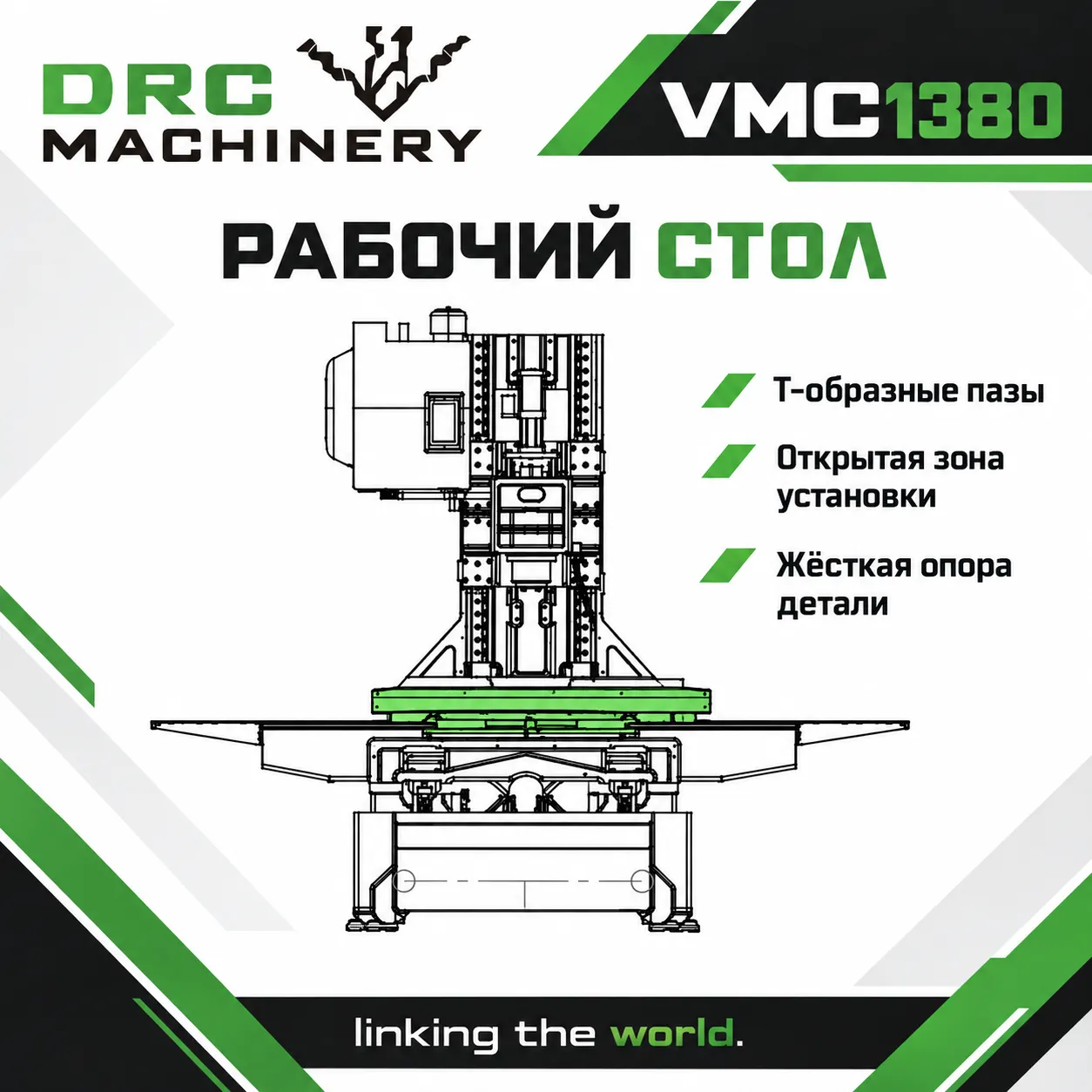

Рабочий стол
| Параметр | Значение | Единица изм. |
|---|---|---|
| Размер рабочего стола | 1600*800 | mm |
| Макс. нагрузка на рабочий стол | 1000 | Kg |
| Т-образные пазы стола (кол-во × ширина × шаг) | 7*22*110 | mm |

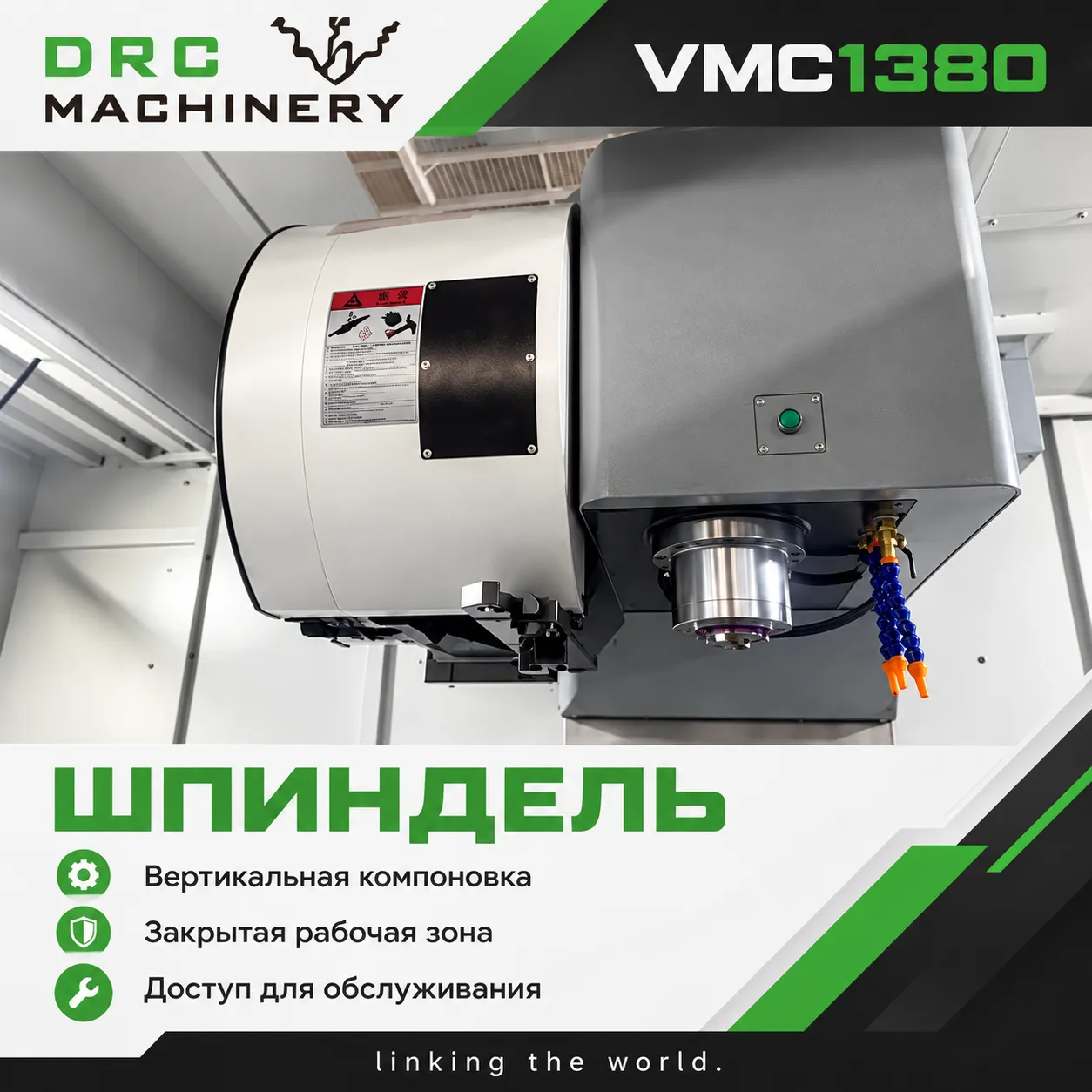

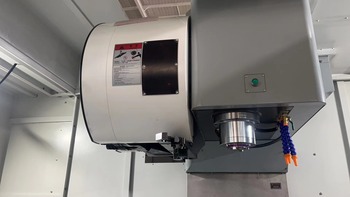

Шпиндель
| Параметр | Значение | Единица изм. |
|---|---|---|
| Расстояние от торца шпинделя до стола | 145-845 | mm |
| Расстояние от оси шпинделя до направляющих стойки | 855 | mm |
| Тип соединения шпинделя | Belt | |
| Тяговый патрон шпинделя (DIN/ISO) | DIN69872-BT40 | |
| Наружный диаметр шпинделя | 150 | mm |
| Диапазон частоты вращения шпинделя | 10000 | RPM |
| Мощность двигателя шпинделя | 11/15 | KW |
| Макс. крутящий момент шпинделя | S1 52.5/S2 95.5 | Nm |
| Модель двигателя шпинделя | βiI 12/10000-B | |
| Способ привода шпинделя | ременная передача | |
| Способ охлаждения шпинделя | масляное охлаждение | |
| Обдув шпинделя при смене инструмента | Belt |

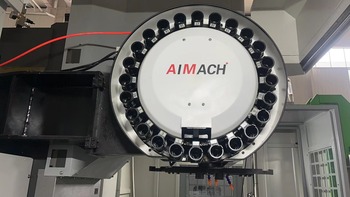

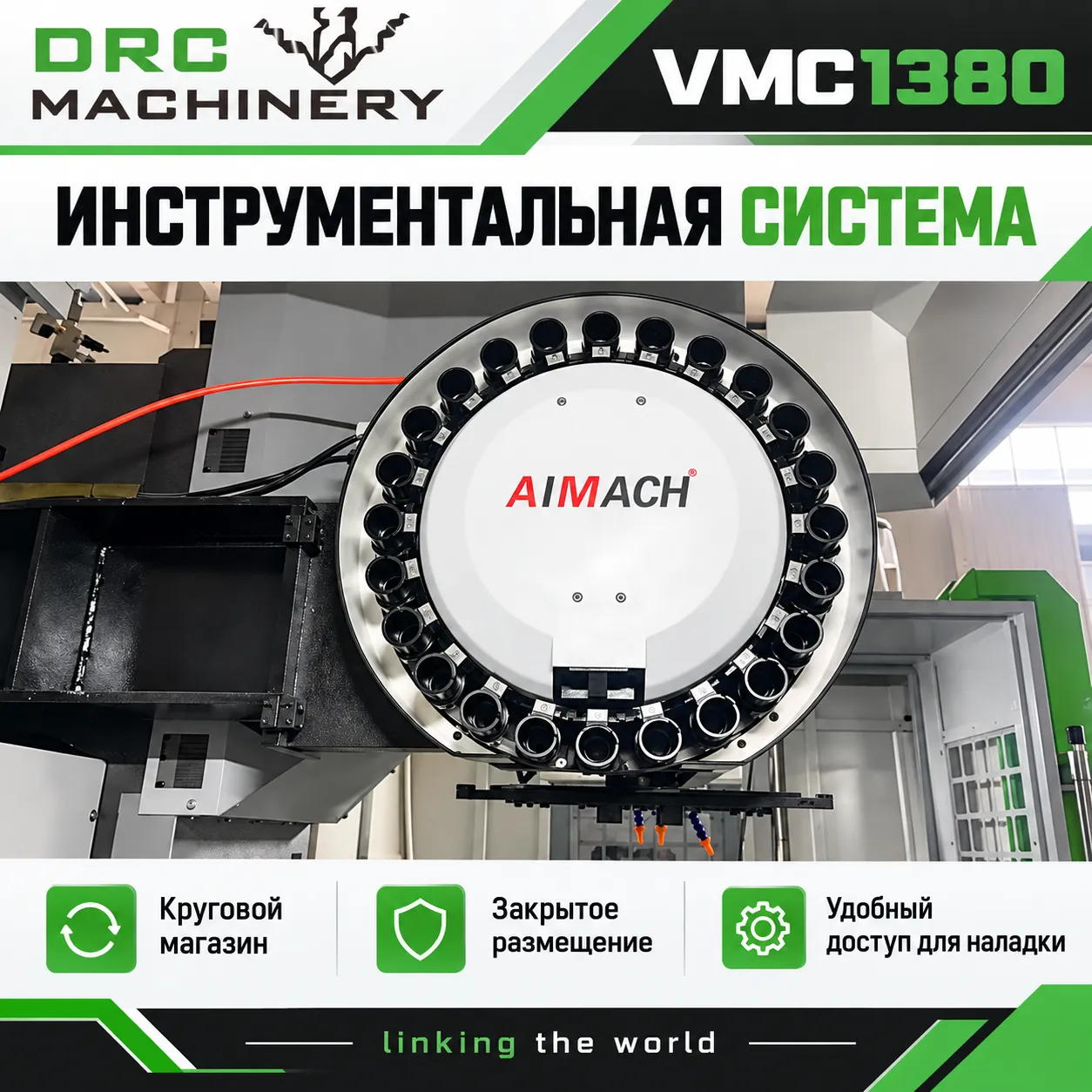

Инструментальный магазин
| Параметр | Значение | Единица изм. |
|---|---|---|
| Ёмкость инструментального магазина | 24 | |
| Типоразмер инструмента | BT40 | |
| Макс. размер инструмента | Φ112/200 | mm |
| Макс. масса инструмента | 18 | Kg |
| Макс. длина инструмента | 400 | mm |
| Время смены инструмента | 2.5 | s |
| Тип инструментального магазина | дисковый магазин | |
| Способ смены инструмента | манипулятор с электроприводом |
Направляющие
| Параметр | Значение | Единица изм. |
|---|---|---|
| Количество направляющих по осям X/Y/Z | 2/4/2 | |
| Ширина направляющих по осям X/Y/Z | 55/45/55 | |
| Число кареток по осям X/Y/Z | 6/8/6 | |
| Расстояние между направляющими по осям X/Y/Z | 512/1225/580 |
Шарико-винтовые передачи
| Параметр | Значение | Единица изм. |
|---|---|---|
| Модель винтов по осям X/Y/Z | 5010 |
Точность
| Параметр | Значение | Единица изм. |
|---|---|---|
| Точность позиционирования по осям X/Y/Z (ISO) | 0.008/300 | mm |
| Точность повторного позиционирования по осям X/Y/Z (ISO) | 0.005/300 | mm |
Электроприводы и двигатели
| Параметр | Значение | Единица изм. |
|---|---|---|
| Мощность двигателей осей X/Y/Z | 3/3/3 | |
| Модель двигателя оси X | βiS 30/2000-B | |
| Модель двигателя оси Y | βiS 30/2000-B | |
| Модель двигателя оси Z | βiS 30/2000-B | |
| Тип муфт трёх осей | упругая муфта |
Система охлаждения (СОЖ)
| Параметр | Значение | Единица изм. |
|---|---|---|
| Мощность насоса СОЖ | 0.75 | kw |
| Пиковый/номинальный ток насоса СОЖ | 2.7/1.6 | A |
| Ёмкость бака СОЖ | 400 | L |
| Производительность насоса СОЖ | 4 | m³/h |
| Частота вращения насоса СОЖ | 3200 | rpm/min |
| Напор насоса СОЖ | 26 | M |
| Степень защиты насоса СОЖ | 54 | IP |
Система смазки
| Параметр | Значение | Единица изм. |
|---|---|---|
| Ёмкость смазочного насоса | 4 | L |
| Способ смазки | автоматическая смазка |
Конструкция
| Параметр | Значение | Единица изм. |
|---|---|---|
| Тип внутренней защиты | телескопический броневой кожух |
Общие параметры станка
| Параметр | Значение | Единица изм. |
|---|---|---|
| Мощность станка (общая) | 30 | KVA |
| Размеры станка | 4000*2780*3335(без цепного транспортера) | Mm |
| Масса станка | 13000 | Kg |
| Типоразмер рым-болтов | M27 | |
| Количество анкерных креплений | 12 |
Почему выбирают VMC1380

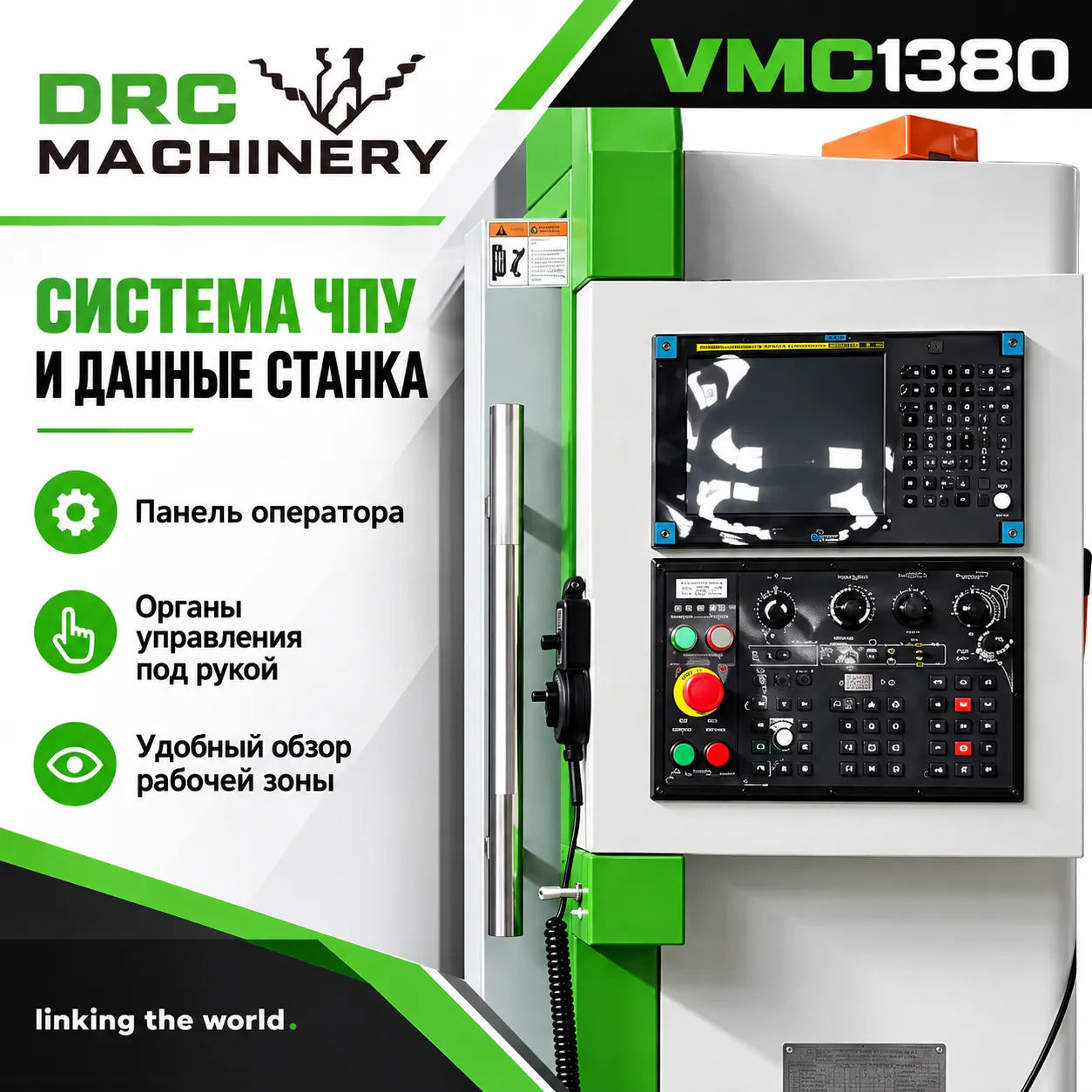

VMC1380 — вертикальный обрабатывающий центр с ЧПУ GSK, одним шпинделем BT40, магазином до 24 инструментов и скоростью шпинделя до 8000 об/мин. Вертикальный обрабатывающий центр объединяет фрезерование, сверление и нарезание резьбы в одной рабочей зоне. Автоматическая смена инструмента помогает быстрее переходить между операциями и подходит для обработки корпусных деталей, плит и пресс-форм.
Преимущества по сравнению с аналогичными станками
- По сравнению с выполнением операций на нескольких отдельных станках сокращаются перемещения детали между рабочими местами.
- Вертикальная компоновка обеспечивает хороший обзор инструмента и удобную наладку заготовки.
- Инструментальный магазин позволяет последовательно выполнять разные операции в автоматическом цикле.
Области применения
- корпусные детали, плиты и кронштейны
- пресс-формы, штампы и оснастка
- детали автомобилей, оборудования и общего машиностроения
- фрезерование, сверление и нарезание резьбы за один установ
Фотографии VMC1380
Производственная площадка и инженерная команда DRC Machinery
Следующие фотографии показывают производственный участок и работу специалиста DRC Machinery. Это общие материалы о компании: оборудование на снимках не является станком, описанным на этой странице, и фотографии не подтверждают его сборку или испытания.
Контроль качества и согласование приёмки
Фотографии ключевых узлов, сборки и испытаний конкретного станка предоставляются только при наличии соответствующих проектных материалов.
DRC Machinery на международных выставках
Подготовка оборудования к упаковке и отгрузке
Ниже показаны общие фотографии подготовки оборудования DRC Machinery к международной перевозке. Они не подтверждают отгрузку модели, описанной на этой странице.
Поставка, документация и сервисная поддержка
Фотографии упаковки и отгрузки на этой странице показывают общий процесс DRC Machinery и не подтверждают отправку именно данной модели. Способ защиты, упаковки и перевозки согласовывается для конкретного заказа.
Состав технической документации, условия установки и пусконаладки, формат обучения, удалённой поддержки и поставки запасных частей определяются в коммерческом предложении и договоре. Сроки, стоимость выезда специалиста и гарантийные обязательства также согласовываются по проекту.
Поставка, установка и послепродажная поддержка
Сколько времени занимает поставка оборудования после оформления заказа?
Срок поставки зависит от модели, комплектации и дополнительных требований. После согласования технических условий мы укажем сроки производства, проверки, упаковки и отгрузки в коммерческом предложении.
Вы организуете экспортную упаковку и международную доставку?
Упаковку и международную доставку можно согласовать для конкретного заказа. Способ упаковки, маршрут, стоимость и ответственность сторон указываются в коммерческом предложении и договоре.
Вы предоставляете помощь при установке и пусконаладке?
В зависимости от модели оборудования и страны установки мы можем обсудить удалённое сопровождение или выезд специалиста. Объём работ, требования к площадке и расходы согласовываются до оформления заказа.
Проводите ли вы обучение операторов?
Обучение операторов может быть предусмотрено в рамках проекта. Его формат, содержание, язык, место проведения и стоимость согласовываются отдельно и указываются в коммерческом предложении или договоре.
Можно ли получить удалённую техническую поддержку при неисправности?
Да, вы можете направить нам описание неисправности, модель станка и сообщение об ошибке. Наши специалисты изучат информацию и предложат дальнейшие действия. Условия технической поддержки определяются договором.
Как заказать расходные материалы и запасные части?
Сообщите нам модель и серийный номер станка, а также название или фотографию нужной детали. Мы проверим совместимость, наличие, стоимость и возможный срок поставки, после чего направим предложение.
Каков гарантийный срок и что покрывает гарантия?
Гарантийный срок, дата его начала, а также перечень покрываемых компонентов и работ указываются в договоре на конкретное оборудование. Условия поставки запасных частей и сервисного обслуживания также зависят от страны установки.
Часто задаваемые вопросы
Для каких деталей подходит VMC1380?
Модель подходит для корпусных деталей, плит, пресс-форм и компонентов, требующих последовательного фрезерования и сверления.
Чем VMC1380 отличается от станков другого типа?
В отличие от отдельных фрезерных и сверлильных операций центр использует автоматическую смену инструмента и один общий цикл обработки.
Какие данные нужны для подбора конфигурации?
Отправьте чертёж детали, материал, допуски, размер партии и перечень требуемых операций. Система ЧПУ, зажимное устройство, инструментальная система, напряжение и дополнительные опции подтверждаются технической командой до заказа.
