Вертикальный токарный станок VT1000M
Основные преимущества VT1000M VT1000M предназначен для обработки деталей большого диаметра в устойчивом вертикальном положении. Такая компоновка упрощает установку тяжелых дисковых и кольцевых заготовок и снижает влияние собственного веса детали при закреплении. Окончательная технологическая схе...
Описание
маркер
Основные преимущества VT1000M
VT1000M предназначен для обработки деталей большого диаметра в устойчивом вертикальном положении. Такая компоновка упрощает установку тяжелых дисковых и кольцевых заготовок и снижает влияние собственного веса детали при закреплении. Окончательная технологическая схема определяется после проверки чертежа и массы заготовки.
Общие сведения
- Модель оборудования: VT1000M
- Серия оборудования: токарно-карусельные станки с ЧПУ серии VT
- Тип оборудования: вертикальный токарно-фрезерный обрабатывающий центр с ЧПУ

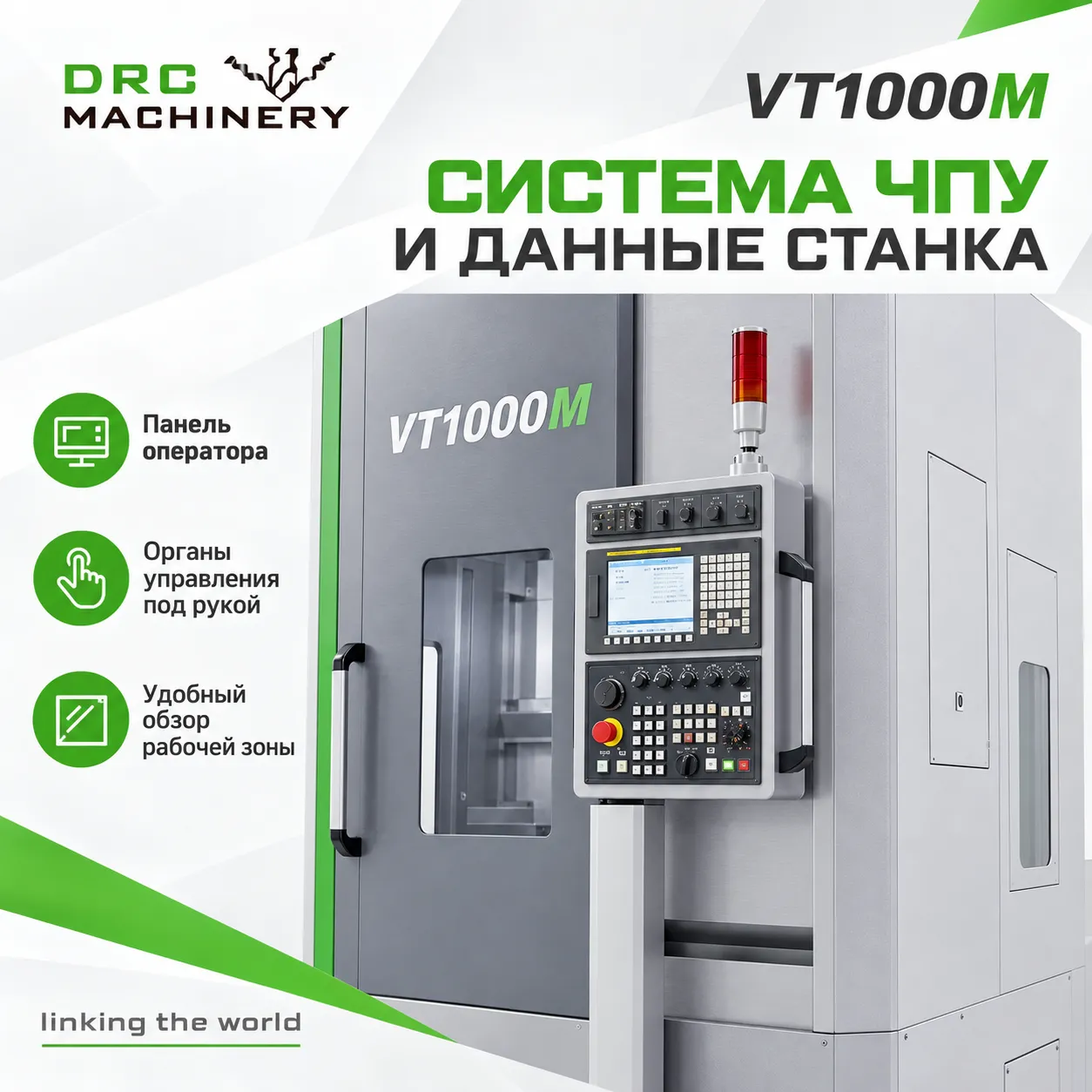

- Система управления: FANUC
Особенности изделия
Данная модель представляет собой сверхкрупногабаритный токарно-карусельный станок с ЧПУ для совмещенной токарной и фрезерной обработки производства машиностроительной компании «Далянь Жунчэн». Станок оснащен приводной револьверной головкой тяжелого типа BMT75 и позволяет выполнять комплексную обработку тяжелых дисковых деталей диаметром 1000mm методами точения, фрезерования, сверления и нарезания резьбы метчиком в едином технологическом цикле. Сверхтолстая литая станина дополнена тяжелонагруженными роликовыми линейными направляющими, масса устанавливаемой заготовки составляет 1800kg, шпиндель выдает высокую мощность и большой крутящий момент. В стандартную комплектацию входит полный комплект систем охлаждения, удаления стружки и очистки. Станок подходит для обработки фланцев ветроэнергетических установок и сложных деталей крупного строительного и инженерного оборудования, поддерживает многооперационную совмещенную автоматическую обработку. Поддерживает систему ЧПУ FANUC.
Технические характеристики VT1000M

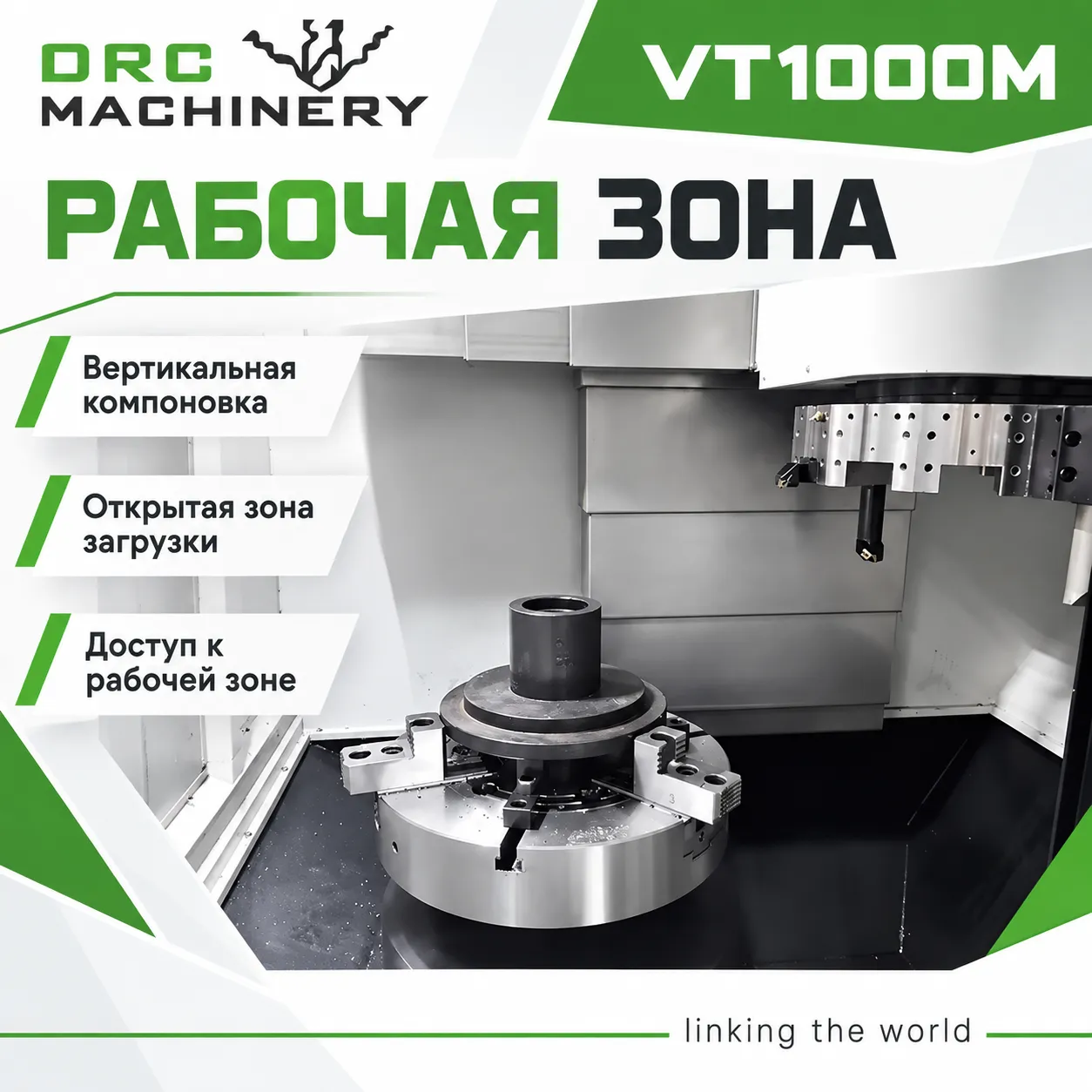

Рабочая зона / размеры обработки
| Параметр | Значение | Единица изм. |
|---|---|---|
| Макс. диаметр обработки | 1000 | mm |
| Макс. диаметр вращения | 1100 | mm |
| Макс. высота обработки | 830 | mm |
| Макс. размер сверления/нарезания резьбы | M20 | — |
Перемещения
| Параметр | Значение | Единица изм. |
|---|---|---|
| Перемещение по оси X | -60~+550 | mm |
| Перемещение по оси Z | 880 | mm |
Подачи и скорости
| Параметр | Значение | Единица изм. |
|---|---|---|
| Скорость быстрых перемещений по осям X/Z | 20/20 | m/min |
| Скорость рабочей подачи по осям X/Z | 1-4500 | mm/min |

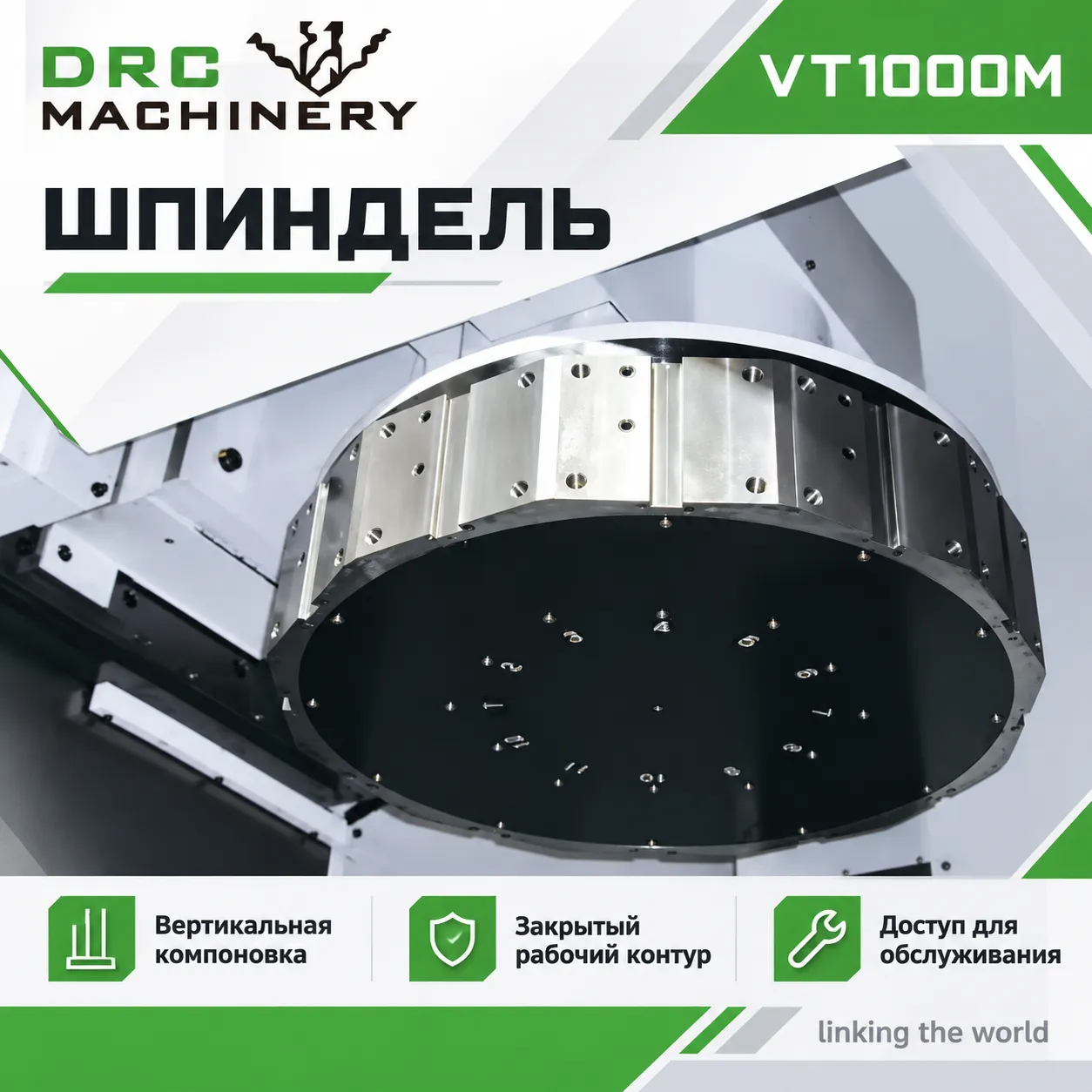

Шпиндель
| Параметр | Значение | Единица изм. |
|---|---|---|
| Тип переднего конца шпинделя | A2-11 | — |
| Внутренний диаметр подшипника шпинделя | 200 | mm |
| Диапазон частоты вращения шпинделя | 1-1500 | rpm |
| Макс. крутящий момент шпинделя | 614 | Nm |
| Мощность двигателя шпинделя | 22 | kW |

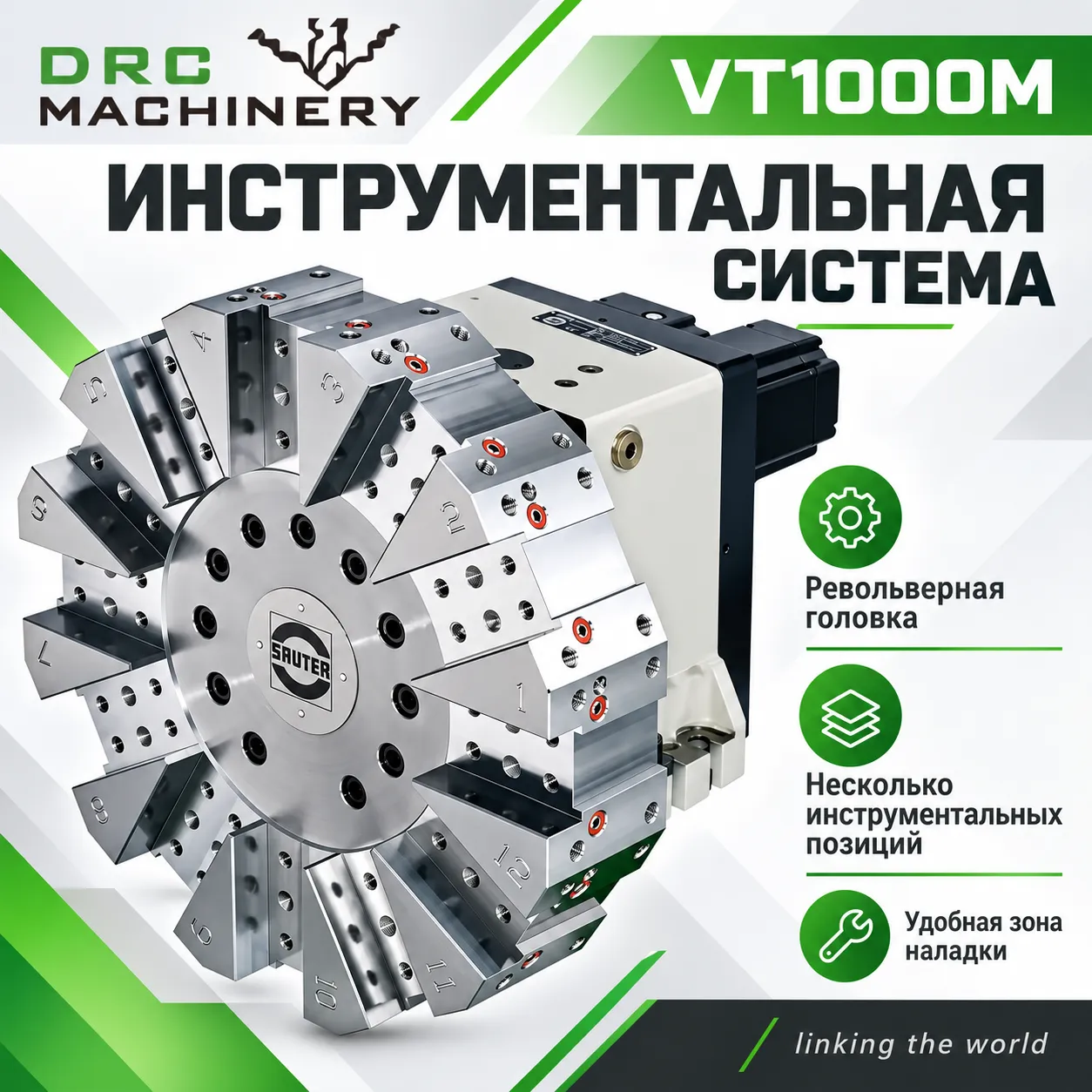

Револьверная головка
| Параметр | Значение | Единица изм. |
|---|---|---|
| Модель приводной револьверной головки | BMT75-12T | — |
| Макс. частота вращения приводного инструмента | 4000 | rpm |
Инструментальный магазин
| Параметр | Значение | Единица изм. |
|---|---|---|
| Число позиций инструмента | 12 | поз. |
| Макс. диаметр инструмента | 50 | mm |
| Время смены соседнего инструмента | 1.2 | s |
Электроприводы и двигатели
| Параметр | Значение | Единица изм. |
|---|---|---|
| Мощность серводвигателя оси X | 4.3 | kW |
| Мощность серводвигателя оси Z | 4.3 | kW |
Электропитание
| Параметр | Значение | Единица изм. |
|---|---|---|
| Электрическая мощность станка (общая) | 50 | KVA |
Пневматическая система
| Параметр | Значение | Единица изм. |
|---|---|---|
| Рабочее давление воздуха в сети | 0.5-0.6 | МПа |
Система охлаждения (СОЖ)
| Параметр | Значение | Единица изм. |
|---|---|---|
| Объём бака СОЖ | 600 | L |
Система смазки
| Параметр | Значение | Единица изм. |
|---|---|---|
| Объём масляного бака | 40 | L |
Габариты и масса
| Параметр | Значение | Единица изм. |
|---|---|---|
| Макс. масса заготовки | 1800 | kg |
| Габаритные размеры станка (Д×Ш) | 4150×2380 | mm |
| Высота станка | 4200 | mm |
| Масса станка (общая) | 14000 | kg |
Преимущества по сравнению с типовыми решениями
- Вертикальное расположение детали удобнее для тяжелых дисков и колец, чем горизонтальная установка.
- Жесткая компоновка ориентирована на стабильное точение наружных и внутренних поверхностей.
- Оснастка и инструментальная система выбираются с учетом материала и требуемых операций.
Области применения
Обработка фланцев, колец, корпусов, ступиц, дисков и других крупногабаритных деталей для энергетики, насосно-клапанной отрасли, судостроения и общего машиностроения.
Примечание по комплектации: В базе для этого типа оборудования указана необходимость проверки конфигурации. Перед заказом параметры и состав поставки должны быть подтверждены в техническом предложении.
Производственная площадка и инженерная команда DRC Machinery
Следующие фотографии показывают производственный участок и работу специалиста DRC Machinery. Это общие материалы о компании: оборудование на снимках не является станком, описанным на этой странице, и фотографии не подтверждают его сборку или испытания.
Контроль качества и согласование приёмки
Фотографии ключевых узлов, сборки и испытаний конкретного станка предоставляются только при наличии соответствующих проектных материалов.
DRC Machinery на отраслевых выставках
Упаковка и отгрузка оборудования
Ниже показаны общие фотографии подготовки оборудования DRC Machinery к международной перевозке. Они не подтверждают отгрузку модели, описанной на этой странице.
Поставка, документация и сервисная поддержка
Фотографии упаковки и отгрузки на этой странице показывают общий процесс DRC Machinery и не подтверждают отправку именно данной модели. Способ защиты, упаковки и перевозки согласовывается для конкретного заказа.
Состав технической документации, условия установки и пусконаладки, формат обучения, удалённой поддержки и поставки запасных частей определяются в коммерческом предложении и договоре. Сроки, стоимость выезда специалиста и гарантийные обязательства также согласовываются по проекту.
Поставка, установка и послепродажная поддержка
Сколько времени занимает поставка оборудования после оформления заказа?
Срок поставки зависит от модели, комплектации и дополнительных требований. После согласования технических условий мы укажем сроки производства, проверки, упаковки и отгрузки в коммерческом предложении.
Вы организуете экспортную упаковку и международную доставку?
Упаковку и международную доставку можно согласовать для конкретного заказа. Способ упаковки, маршрут, стоимость и ответственность сторон указываются в коммерческом предложении и договоре.
Вы предоставляете помощь при установке и пусконаладке?
В зависимости от модели оборудования и страны установки мы можем обсудить удалённое сопровождение или выезд специалиста. Объём работ, требования к площадке и расходы согласовываются до оформления заказа.
Проводите ли вы обучение операторов?
Обучение операторов может быть предусмотрено в рамках проекта. Его формат, содержание, язык, место проведения и стоимость согласовываются отдельно и указываются в коммерческом предложении или договоре.
Можно ли получить удалённую техническую поддержку при неисправности?
Да, вы можете направить нам описание неисправности, модель станка и сообщение об ошибке. Наши специалисты изучат информацию и предложат дальнейшие действия. Условия технической поддержки определяются договором.
Как заказать расходные материалы и запасные части?
Сообщите нам модель и серийный номер станка, а также название или фотографию нужной детали. Мы проверим совместимость, наличие, стоимость и возможный срок поставки, после чего направим предложение.
Каков гарантийный срок и что покрывает гарантия?
Гарантийный срок, дата его начала, а также перечень покрываемых компонентов и работ указываются в договоре на конкретное оборудование. Условия поставки запасных частей и сервисного обслуживания также зависят от страны установки.
Часто задаваемые вопросы
Какие данные нужны для подбора станка?
Нужны чертеж детали, размеры и масса заготовки, материал, допуски и перечень операций.
Можно ли выполнять внутреннюю и наружную обработку?
Возможность и инструментальная схема подтверждаются по чертежу и выбранной комплектации.
Как получить точное техническое предложение на
Отправьте чертеж детали, материал, размеры заготовки, допуски, требуемые операции и плановый объем производства. Инженеры DRC Machinery проверят процесс и предложат подходящую конфигурацию.
