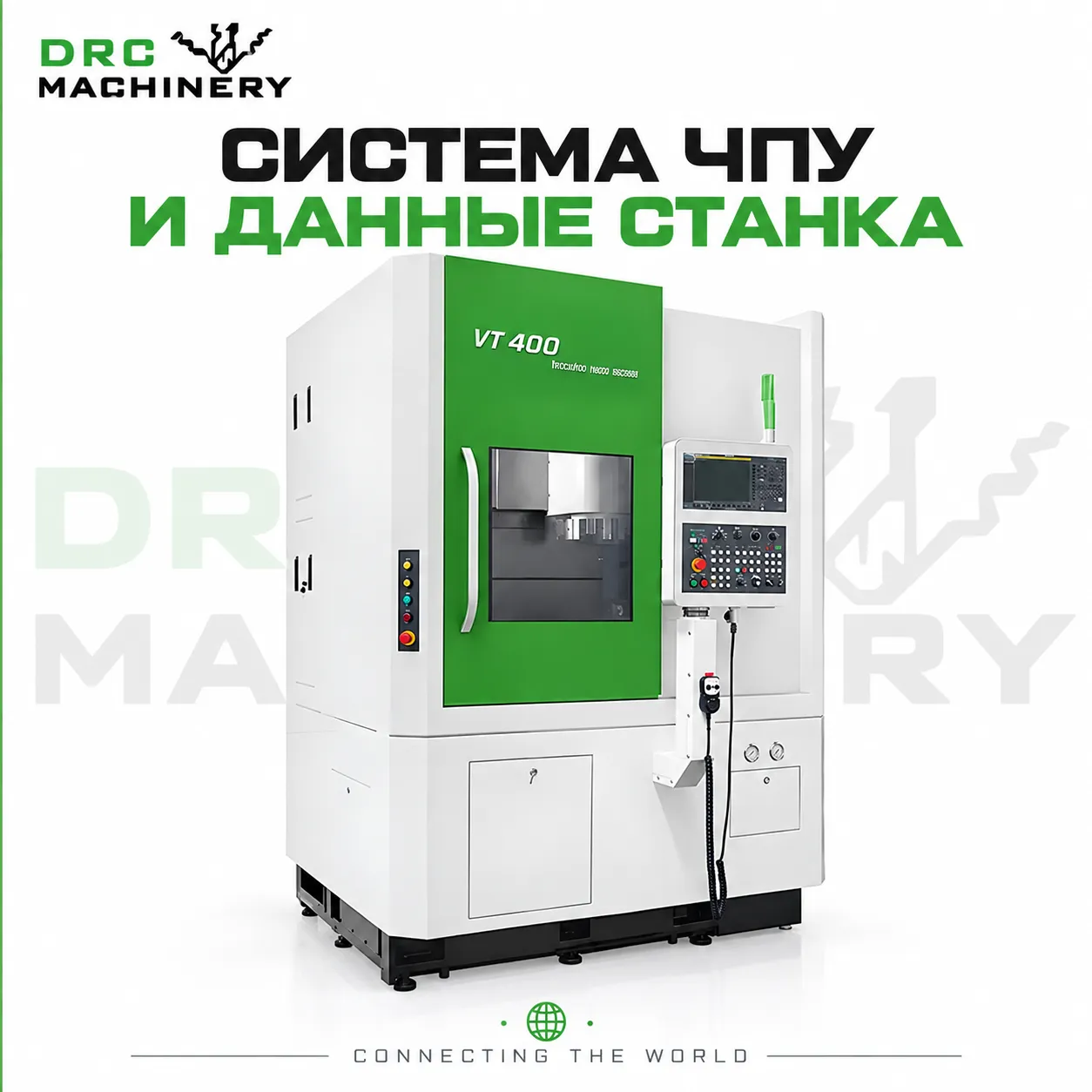

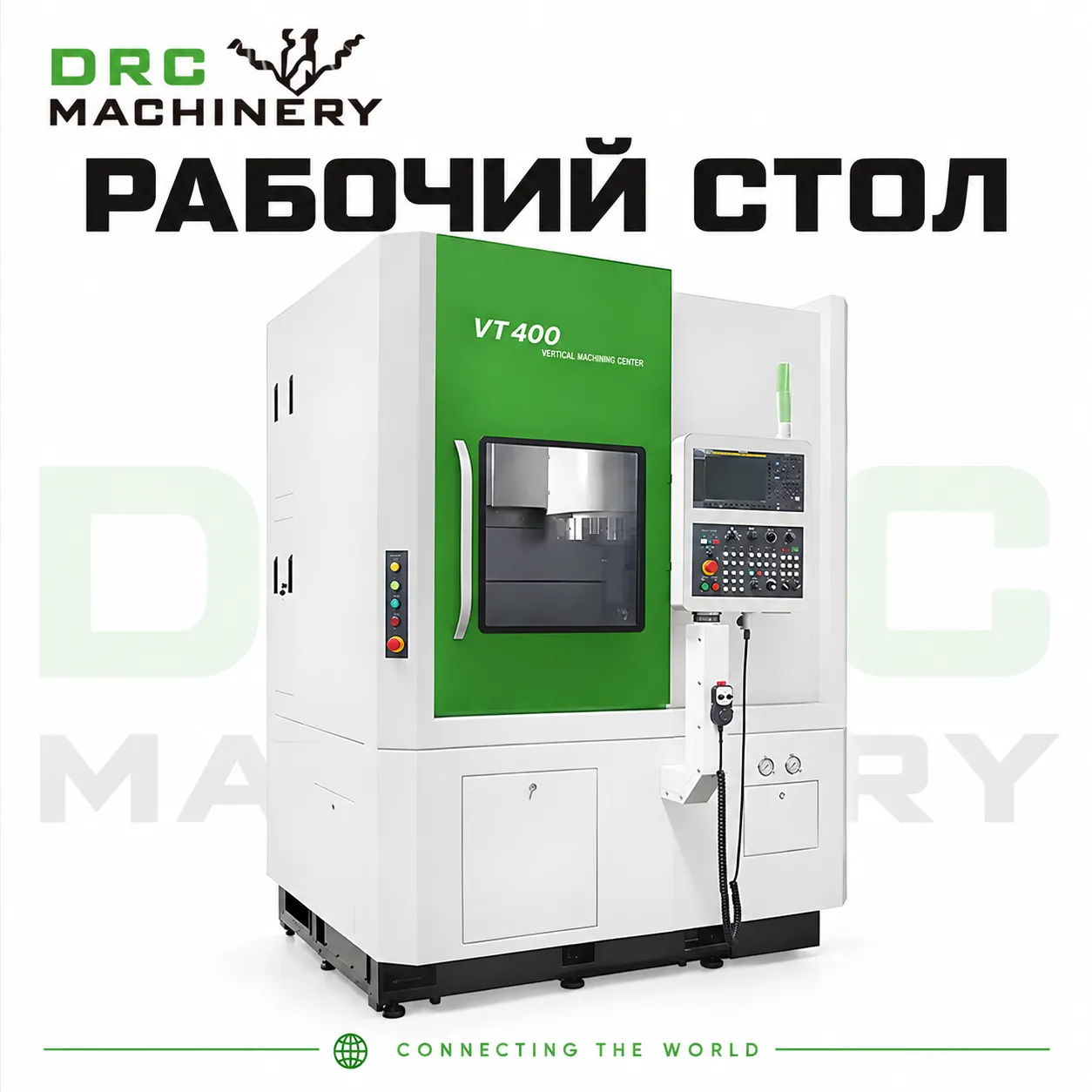

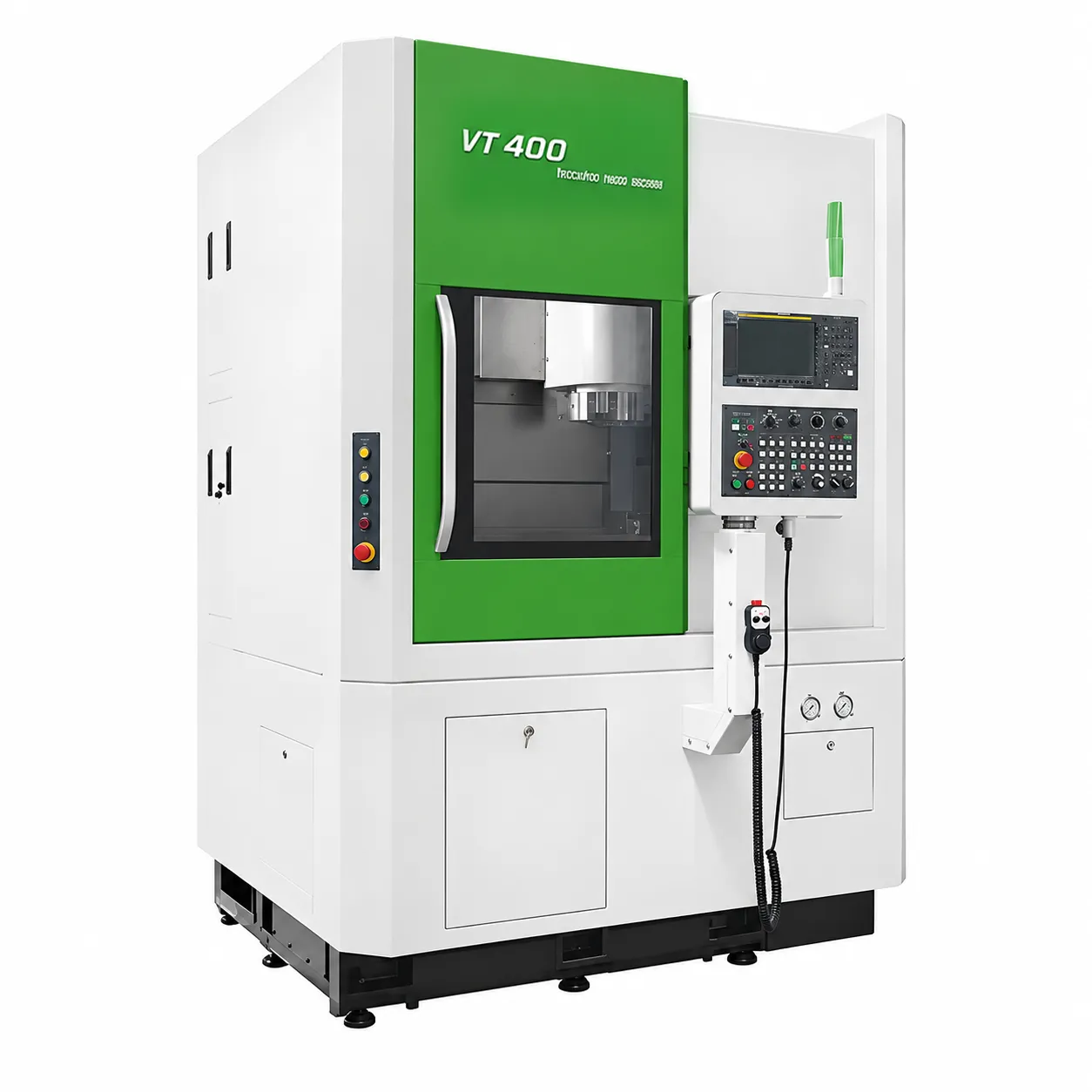

Вертикальный токарный станок VT400
Основные преимущества VT400 Общие сведения Модель станка: VT400 Серия станков: вертикальные токарные станки с ЧПУ серии VT Тип станка: вертикальный токарный станок с ЧПУ Система управления: FANUC Особенности станка Данная модель представляет собой малогабаритный вертикальный токарный станок с ...
Описание
маркер
Основные преимущества VT400
Общие сведения
- Модель станка: VT400
- Серия станков: вертикальные токарные станки с ЧПУ серии VT
- Тип станка: вертикальный токарный станок с ЧПУ
- Система управления: FANUC
Особенности станка
Данная модель представляет собой малогабаритный вертикальный токарный станок с ЧПУ производства машиностроительной компании «Далянь Жунчэн», в конструкции которого использованы ролико-шариковые линейные направляющие класса точности P и цельная высокожёсткая станина, изнутри облицованная защитными панелями из нержавеющей стали. Станок предназначен для токарной обработки малогабаритных деталей типа дисков и фланцев. В стандартную комплектацию входят высоконапорная система промывки и охлаждения, масловодоотделитель, улавливатель масляного тумана; станок оснащён прецизионными двунаправленными упорно-радиальными подшипниками SKF/NSK, что обеспечивает стабильность при тяжёлом резании. В базовой комплектации он оборудован вертикальным инструментальным револьвером на 8/12 позиций, отличается компактной конструкцией и небольшой занимаемой площадью, подходит для серийной обработки прецизионных деталей типа дисков малых и средних размеров, поддерживает работу с системой ЧПУ FANUC.
Технические характеристики VT400

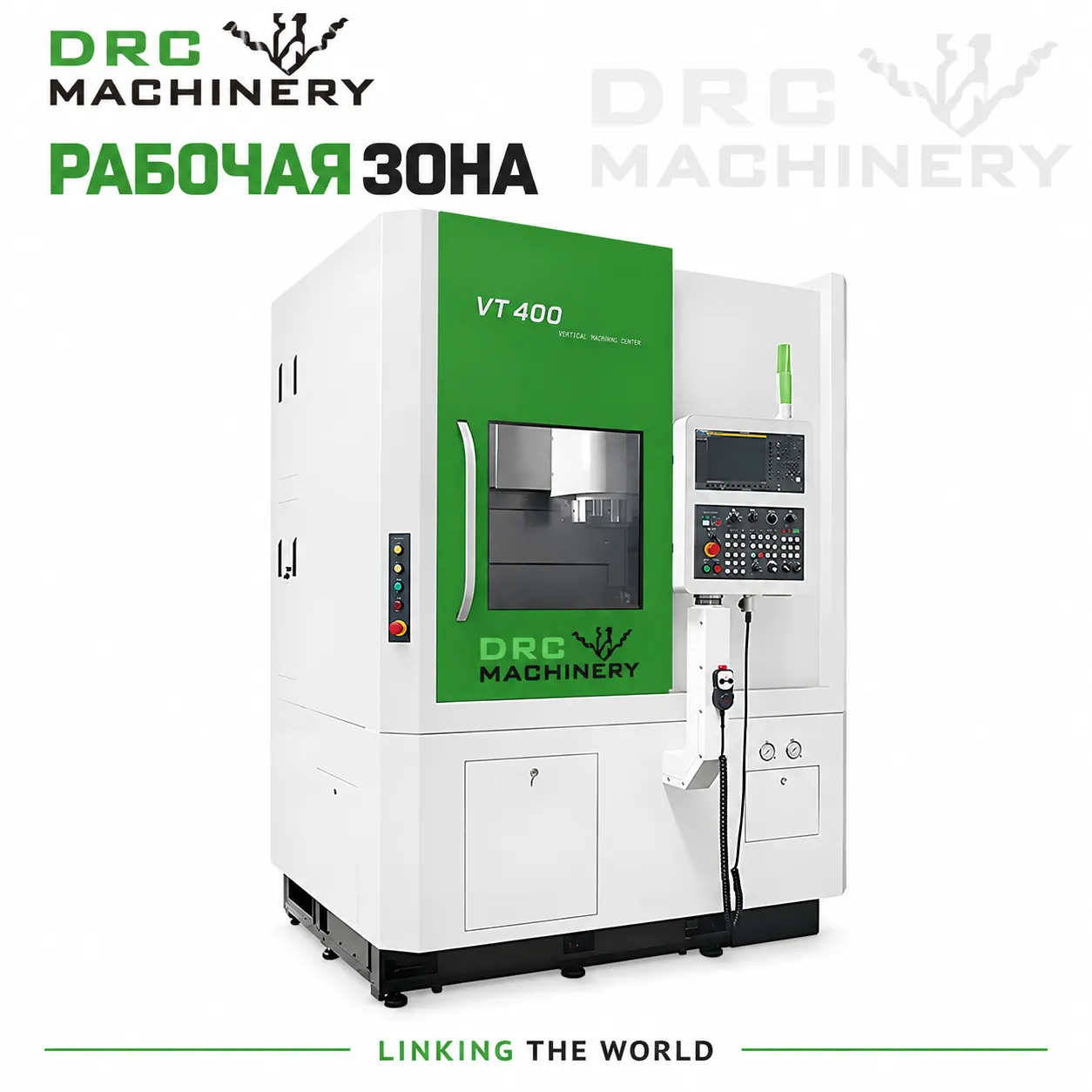

Рабочая зона / размеры обработки
| Параметр | Значение | Единица изм. |
|---|---|---|
| Макс. диаметр обработки | Φ450 | mm |
| Макс. диаметр вращения | Φ550 | mm |
| Макс. высота обработки | 390 | mm |
Перемещения
| Параметр | Значение | Единица изм. |
|---|---|---|
| Перемещение по оси X | 260 | mm |
| Перемещение по оси Z | 425 | mm |
Подачи и скорости
| Параметр | Значение | Единица изм. |
|---|---|---|
| Скорость быстрых перемещений по осям X/Z | 12/24 | m/min |
| Скорость рабочей подачи по осям X/Z | 1-2000 | mm/min |

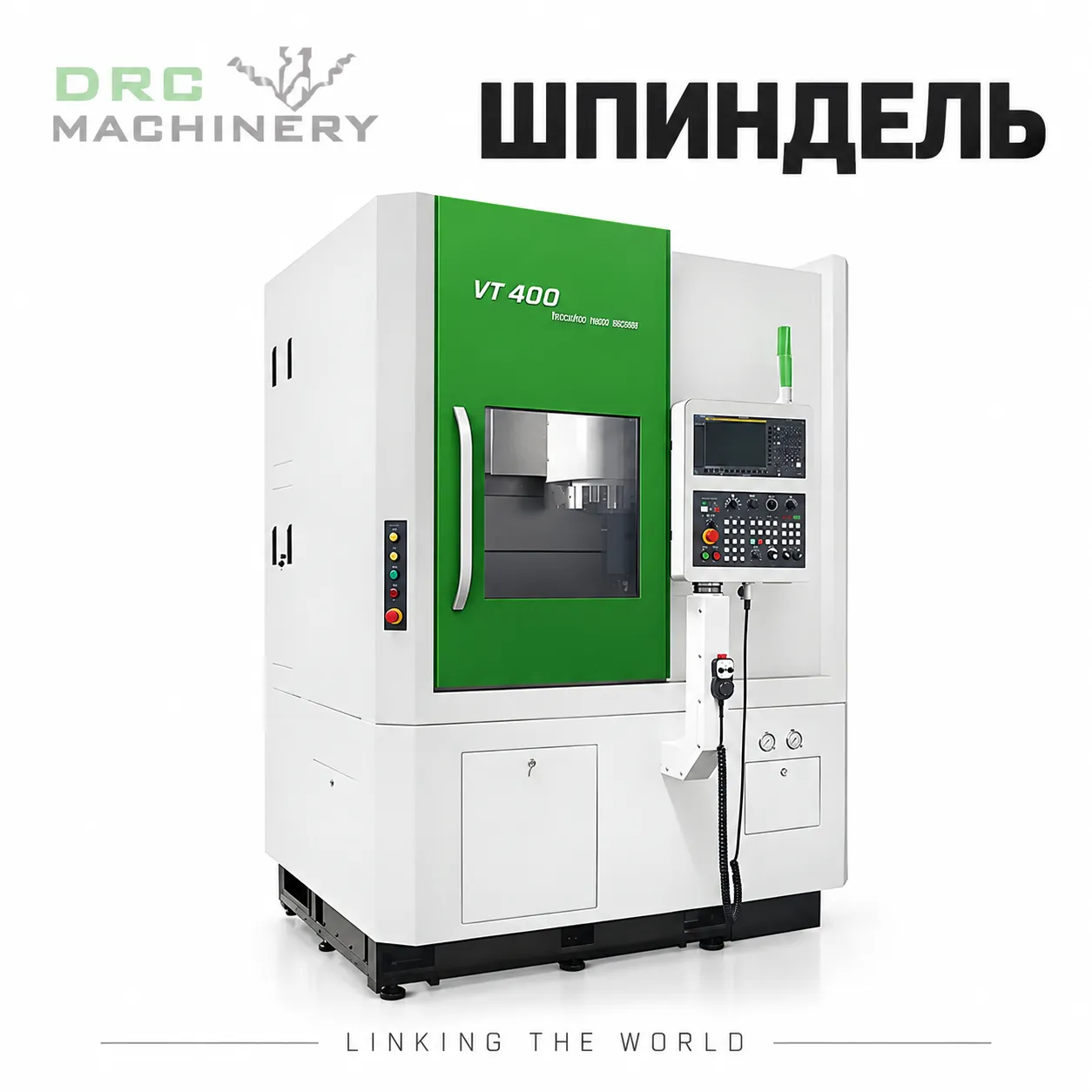

Шпиндель
| Параметр | Значение | Единица изм. |
|---|---|---|
| Тип переднего конца шпинделя | A2-6 | — |
| Внутренний диаметр подшипника шпинделя | 100 | mm |
| Диапазон частоты вращения шпинделя | 1-3000 | rpm |
| Макс. крутящий момент шпинделя | 283 | Nm |
| Мощность двигателя шпинделя | 15 | kW |
Револьверная головка
| Параметр | Значение | Единица изм. |
|---|---|---|
| Модель револьверной головки | вертикальная револьверная головка 380-25 | — |
Инструментальный магазин
| Параметр | Значение | Единица изм. |
|---|---|---|
| Число позиций инструмента (стандарт) | 8/12 | поз. |
| Макс. диаметр инструмента | 40 | mm |
| Время смены соседнего инструмента | 0.4 | s |
Электроприводы и двигатели
| Параметр | Значение | Единица изм. |
|---|---|---|
| Мощность серводвигателя оси X | 1.4 | kW |
| Мощность серводвигателя оси Z | 2.5 | kW |
Электропитание
| Параметр | Значение | Единица изм. |
|---|---|---|
| Электрическая мощность станка (общая) | 35 | KVA |
Пневматическая система
| Параметр | Значение | Единица изм. |
|---|---|---|
| Рабочее давление воздуха в сети | 0.5-0.6 | МПа |
Система охлаждения (СОЖ)
| Параметр | Значение | Единица изм. |
|---|---|---|
| Объём бака СОЖ | 300 | L |
Система смазки
| Параметр | Значение | Единица изм. |
|---|---|---|
| Объём масляного бака | 40 | L |
Габариты и масса
| Параметр | Значение | Единица изм. |
|---|---|---|
| Макс. масса заготовки | 300 | kg |
| Габаритные размеры станка (Д×Ш) | 3050×1585 | mm |
| Высота станка | 2980 | mm |
| Масса станка (общая) | 4300 | kg |
Почему выбирают VT400
VT400 — вертикальный токарно-фрезерный центр с двумя шпинделями и системой ЧПУ FANUC, рассчитанный на тяжелую обработку. Вертикальная компоновка упрощает установку дисков, колец, фланцев и других деталей большого диаметра. Она помогает сократить время на позиционирование заготовки и обеспечивает удобный доступ к зоне обработки.
Преимущества по сравнению с аналогичными станками
- По сравнению с горизонтальным токарным станком вертикальная компоновка удобнее для тяжелых деталей большого диаметра.
- Опора заготовки на стол снижает сложность установки и выверки перед обработкой.
- Конструкция подходит для стабильной серийной и единичной обработки крупных деталей.
Области применения
- фланцы, кольца и дисковые детали
- корпуса насосов, клапанов и редукторов
- колеса, ступицы и детали энергетического оборудования
- крупные детали общего машиностроения
Фотографии VT400

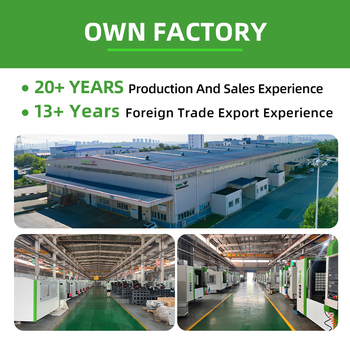

Производственная площадка и инженерная команда DRC Machinery
Следующие фотографии показывают производственный участок и работу специалиста DRC Machinery. Это общие материалы о компании: оборудование на снимках не является станком, описанным на этой странице, и фотографии не подтверждают его сборку или испытания.
Контроль качества и согласование приёмки
Фотографии ключевых узлов, сборки и испытаний конкретного станка предоставляются только при наличии соответствующих проектных материалов.
DRC Machinery на международных выставках
Подготовка оборудования к упаковке и отгрузке
Ниже показаны общие фотографии подготовки оборудования DRC Machinery к международной перевозке. Они не подтверждают отгрузку модели, описанной на этой странице.
Поставка, документация и сервисная поддержка
Фотографии упаковки и отгрузки на этой странице показывают общий процесс DRC Machinery и не подтверждают отправку именно данной модели. Способ защиты, упаковки и перевозки согласовывается для конкретного заказа.
Состав технической документации, условия установки и пусконаладки, формат обучения, удалённой поддержки и поставки запасных частей определяются в коммерческом предложении и договоре. Сроки, стоимость выезда специалиста и гарантийные обязательства также согласовываются по проекту.
Поставка, установка и послепродажная поддержка
Сколько времени занимает поставка оборудования после оформления заказа?
Срок поставки зависит от модели, комплектации и дополнительных требований. После согласования технических условий мы укажем сроки производства, проверки, упаковки и отгрузки в коммерческом предложении.
Вы организуете экспортную упаковку и международную доставку?
Упаковку и международную доставку можно согласовать для конкретного заказа. Способ упаковки, маршрут, стоимость и ответственность сторон указываются в коммерческом предложении и договоре.
Вы предоставляете помощь при установке и пусконаладке?
В зависимости от модели оборудования и страны установки мы можем обсудить удалённое сопровождение или выезд специалиста. Объём работ, требования к площадке и расходы согласовываются до оформления заказа.
Проводите ли вы обучение операторов?
Обучение операторов может быть предусмотрено в рамках проекта. Его формат, содержание, язык, место проведения и стоимость согласовываются отдельно и указываются в коммерческом предложении или договоре.
Можно ли получить удалённую техническую поддержку при неисправности?
Да, вы можете направить нам описание неисправности, модель станка и сообщение об ошибке. Наши специалисты изучат информацию и предложат дальнейшие действия. Условия технической поддержки определяются договором.
Как заказать расходные материалы и запасные части?
Сообщите нам модель и серийный номер станка, а также название или фотографию нужной детали. Мы проверим совместимость, наличие, стоимость и возможный срок поставки, после чего направим предложение.
Каков гарантийный срок и что покрывает гарантия?
Гарантийный срок, дата его начала, а также перечень покрываемых компонентов и работ указываются в договоре на конкретное оборудование. Условия поставки запасных частей и сервисного обслуживания также зависят от страны установки.
Часто задаваемые вопросы
Для каких деталей подходит VT400?
Модель подходит для дисковых, кольцевых и корпусных деталей, которые удобнее устанавливать на горизонтальный стол.
Чем VT400 отличается от станков другого типа?
Главное отличие — вертикальное расположение оси шпинделя: оно облегчает загрузку и центрирование тяжелых заготовок большого диаметра.
Какие данные нужны для подбора конфигурации?
Отправьте чертёж детали, материал, допуски, размер партии и перечень требуемых операций. Система ЧПУ, зажимное устройство, инструментальная система, напряжение и дополнительные опции подтверждаются технической командой до заказа.
