Токарный центр с ЧПУ HT3M
Технические характеристики HT3M Рабочая зона / размеры обработки Параметр Значение Единица изм. Макс. диаметр обработки над станиной 558 mm Макс. диаметр вращения над салазками φ350 mm Макс. диаметр точения 318 mm Макс. диаметр прохода прутка φ52 mm Перемещения Параметр Значе...
Описание
маркер
Технические характеристики HT3M

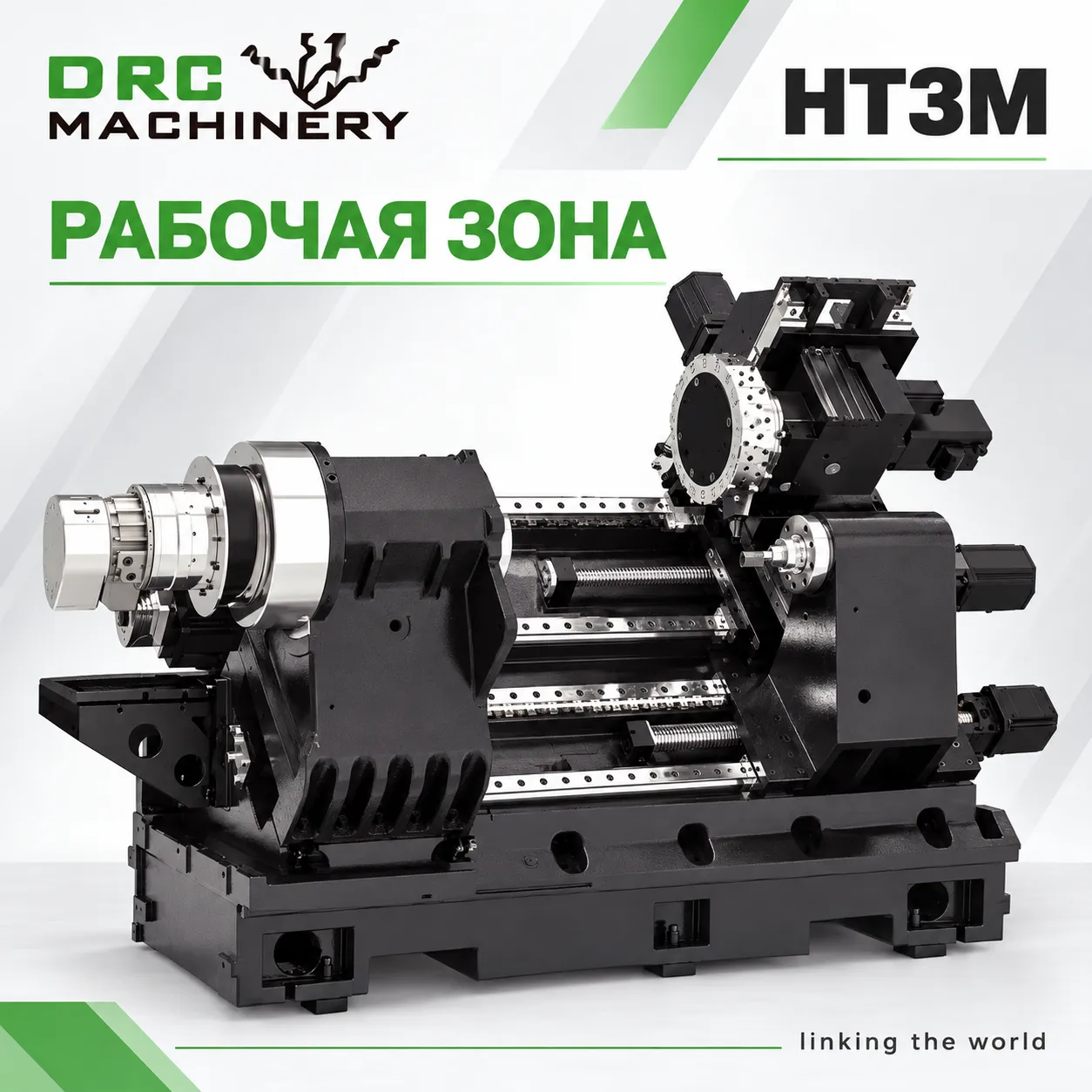

Рабочая зона / размеры обработки
| Параметр | Значение | Единица изм. |
|---|---|---|
| Макс. диаметр обработки над станиной | 558 | mm |
| Макс. диаметр вращения над салазками | φ350 | mm |
| Макс. диаметр точения | 318 | mm |
| Макс. диаметр прохода прутка | φ52 | mm |
Перемещения
| Параметр | Значение | Единица изм. |
|---|---|---|
| Перемещение по оси X | 180 | mm |
| Перемещение по оси Z | 380 | mm |
Подачи и скорости
| Параметр | Значение | Единица изм. |
|---|---|---|
| Скорость быстрых перемещений по осям X/Z | 24/30 | m/min |
Зажимные устройства
| Параметр | Значение | Единица изм. |
|---|---|---|
| Стандартный диаметр патрона | φ210(8") | mm |

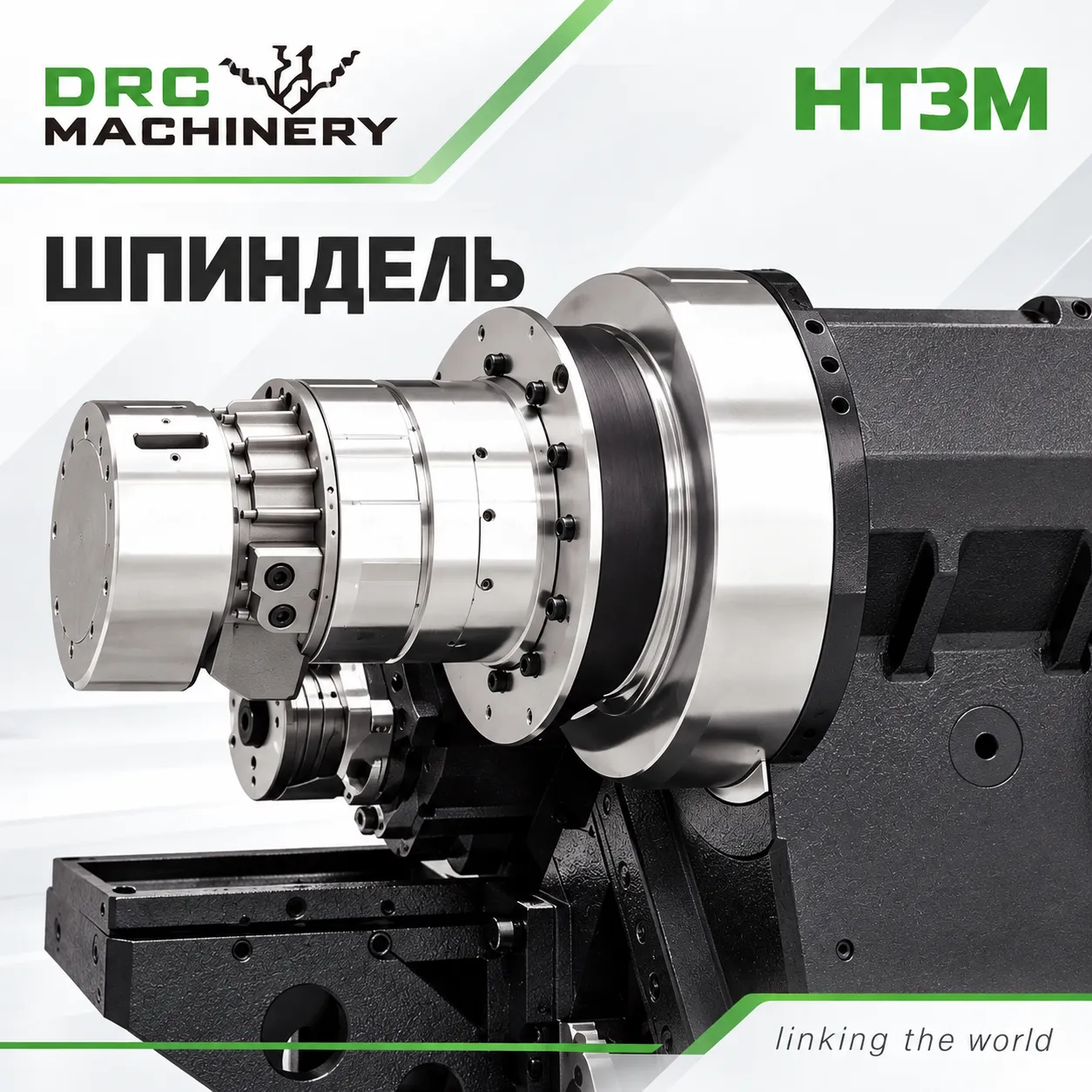

Шпиндель
| Параметр | Значение | Единица изм. |
|---|---|---|
| Мин. шаг деления оси C | 0.001 | ° |
| Тип носка шпинделя | A2-6 | — |
| Диаметр сквозного отверстия шпинделя | φ62 | mm |
| Мощность двигателя шпинделя (продолжительный/30 мин) | 11/15 | kW |
| Макс. крутящий момент шпинделя | 120 | Nm |
| Макс. частота вращения шпинделя | 4500 | rpm |
| Момент зажима оси C | 200 | Nm |

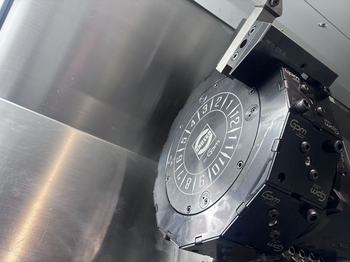

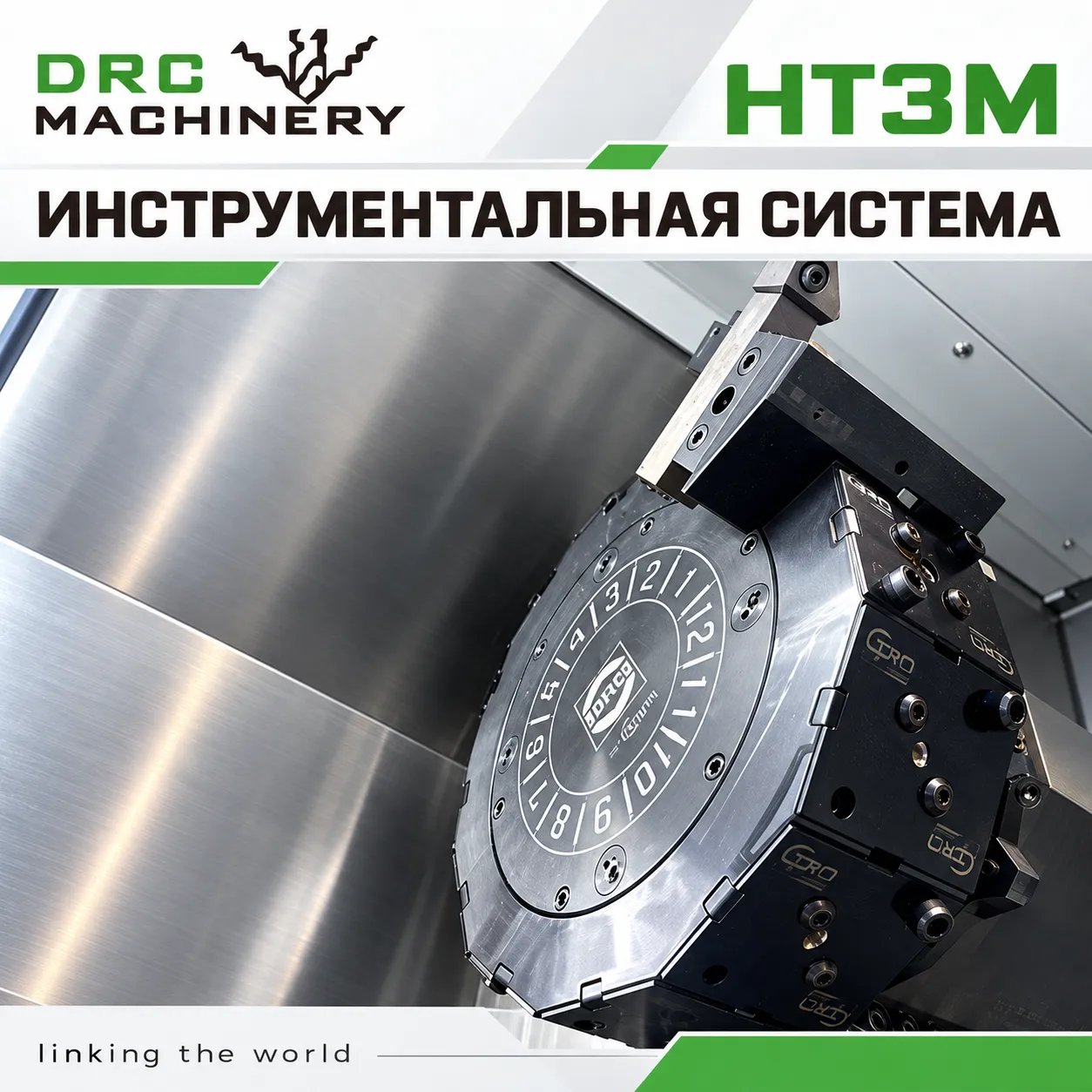

Револьверная головка
| Параметр | Значение | Единица изм. |
|---|---|---|
| Число позиций револьверной головки | 12 | поз. |
| Число позиций приводного инструмента | 12 | поз. |
| Стандарт интерфейса револьверной головки | BMT45 | — |
| Номинальная мощность приводного инструмента | 2.2 | kW |
| Макс. крутящий момент приводного инструмента | 35 | Nm |
| Макс. частота вращения приводного инструмента | 4000 | rpm |
Инструментальный магазин
| Параметр | Значение | Единица изм. |
|---|---|---|
| Тип хвостовика инструмента | квадратная державка резца □25 / расточной резецφ40 / ER25 приводной инструмент | mm |
Направляющие
| Параметр | Значение | Единица изм. |
|---|---|---|
| Тип направляющих | линейные роликовые направляющие | — |
Точность
| Параметр | Значение | Единица изм. |
|---|---|---|
| Точность позиционирования по осям X/Z (VDI 3441) | ≤8/10 | мкм |
| Точность повторного позиционирования по осям X/Z (VDI 3441) | ≤4/5 | мкм |
| Точность позиционирования оси C | ±10 | arcsec |

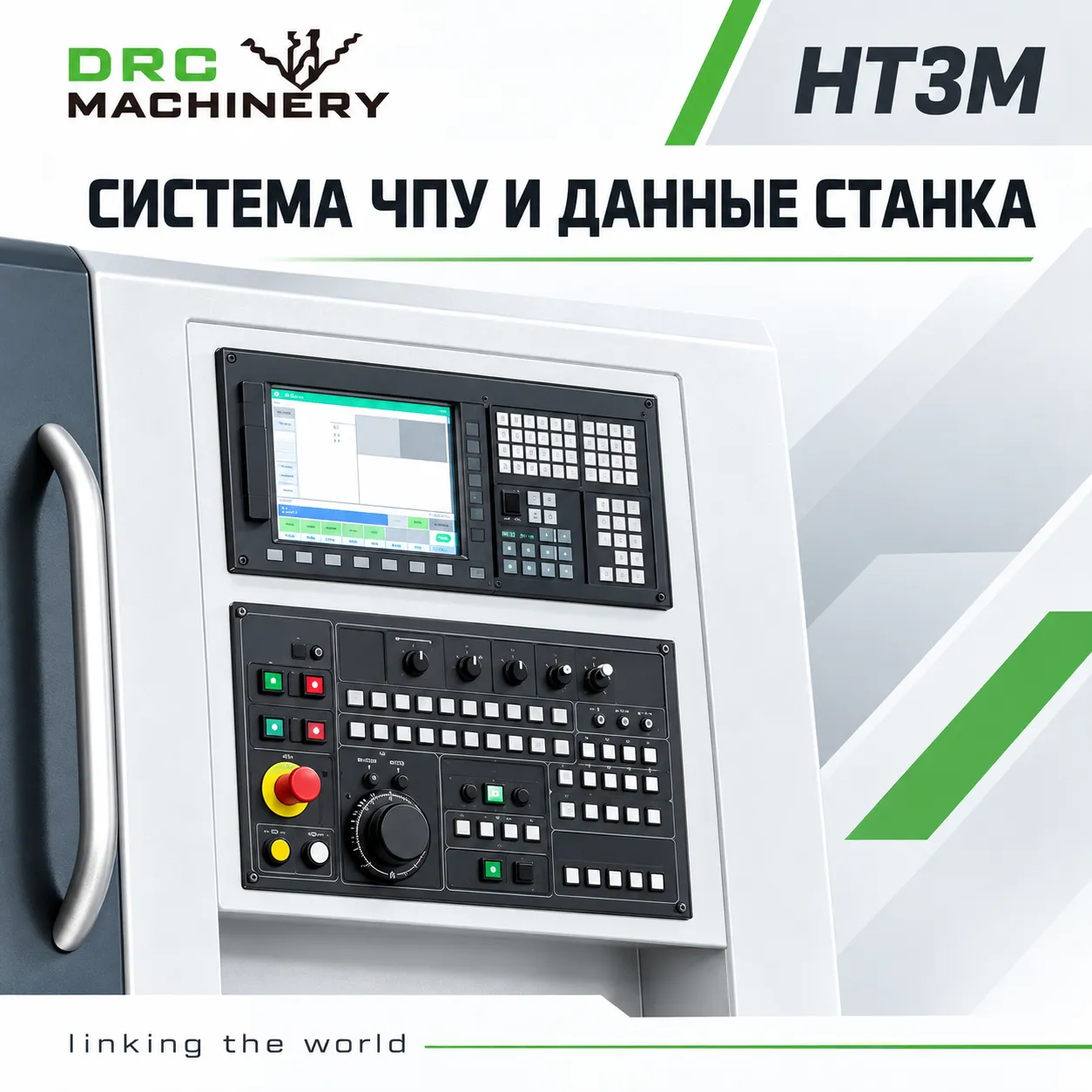

Система ЧПУ
| Параметр | Значение | Единица изм. |
|---|---|---|
| Давление гидросистемы | 60 | bar |
Электроприводы и двигатели
| Параметр | Значение | Единица изм. |
|---|---|---|
| Способ передачи | ШВП с предварительным натягом (двухопорная) | — |
Электропитание
| Параметр | Значение | Единица изм. |
|---|---|---|
| Установленная мощность станка | 30 | kVA |
Система охлаждения (СОЖ)
| Параметр | Значение | Единица изм. |
|---|---|---|
| Объём бака СОЖ | 150 | L |
Габариты и масса
| Параметр | Значение | Единица изм. |
|---|---|---|
| Масса станка (нетто) | ≈4200 | kg |
| Габаритные размеры | 2900×1750×1900 | mm |
Почему выбирают HT3M
HT3M — горизонтальный одношпиндельный токарно-фрезерный центр с ЧПУ FANUC и наклонной станиной для точной обработки средней нагрузки. Токарно-фрезерная компоновка объединяет несколько операций в одном рабочем цикле. Это уменьшает количество переустановок детали, сокращает межоперационное время и помогает сохранять взаимное положение обработанных поверхностей.
Преимущества по сравнению с аналогичными станками
- По сравнению с раздельной обработкой на токарном и фрезерном станках требуется меньше переустановок детали.
- Приводной инструмент и управляемые оси позволяют выполнять дополнительные операции в одном зажиме согласно выбранной комплектации.
- Сокращается незавершенное производство и риск ошибки при повторном базировании.
Области применения
- валы и втулки с отверстиями, пазами и плоскими поверхностями
- фланцы и соединительные детали сложной формы
- автомобильные, гидравлические и приборные компоненты
- детали, требующие нескольких операций за один установ

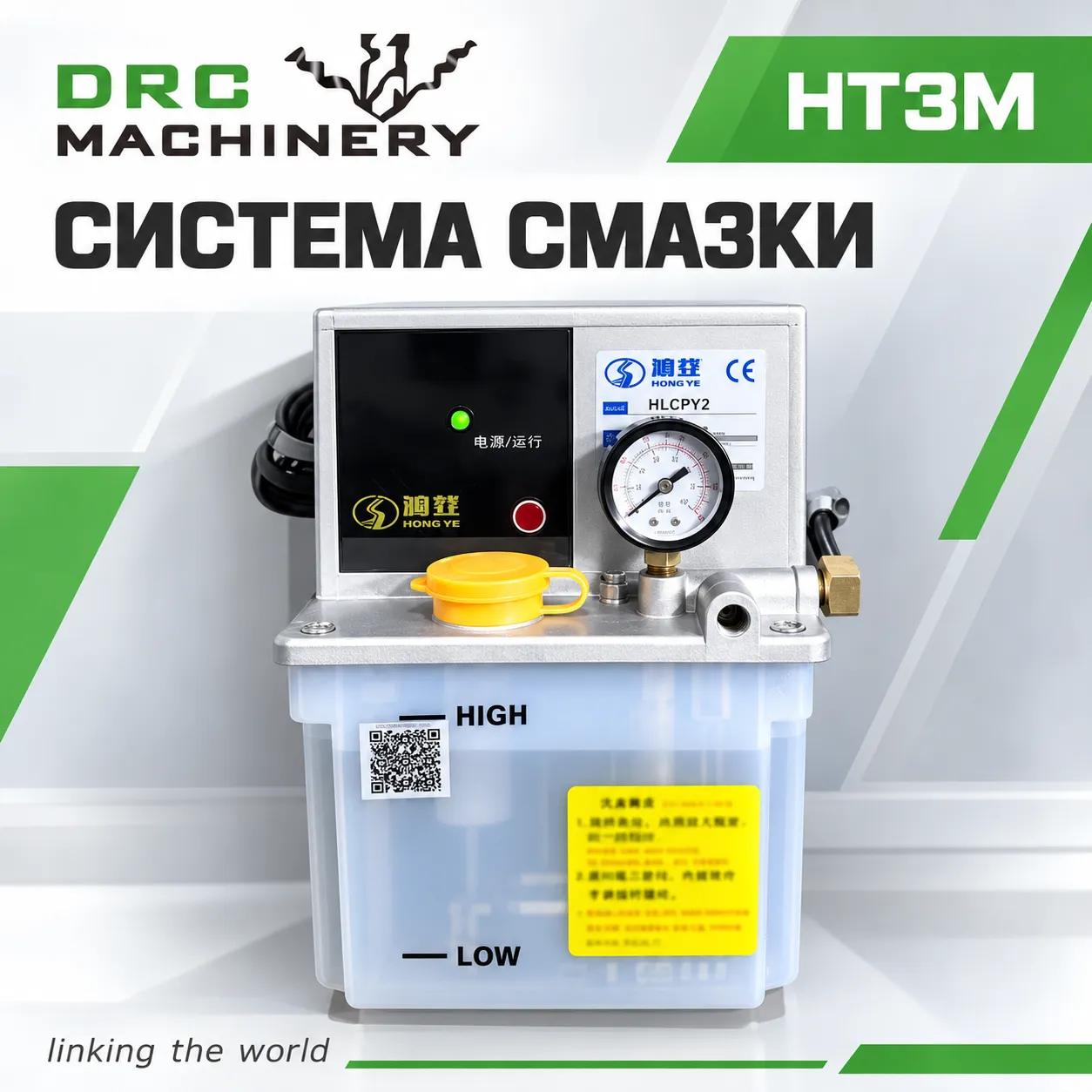

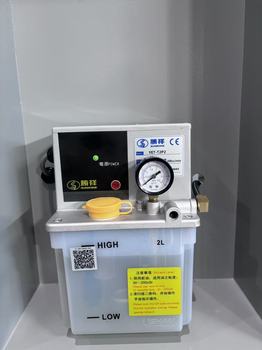

Фотографии HT3M
Производственная площадка и инженерная команда DRC Machinery
Следующие фотографии показывают производственный участок и работу специалиста DRC Machinery. Это общие материалы о компании: оборудование на снимках не является станком, описанным на этой странице, и фотографии не подтверждают его сборку или испытания.
Контроль качества и согласование приёмки
Фотографии ключевых узлов, сборки и испытаний конкретного станка предоставляются только при наличии соответствующих проектных материалов.
DRC Machinery на международных выставках
Подготовка оборудования к упаковке и отгрузке
Ниже показаны общие фотографии подготовки оборудования DRC Machinery к международной перевозке. Они не подтверждают отгрузку модели, описанной на этой странице.
Поставка, документация и сервисная поддержка
Фотографии упаковки и отгрузки на этой странице показывают общий процесс DRC Machinery и не подтверждают отправку именно данной модели. Способ защиты, упаковки и перевозки согласовывается для конкретного заказа.
Состав технической документации, условия установки и пусконаладки, формат обучения, удалённой поддержки и поставки запасных частей определяются в коммерческом предложении и договоре. Сроки, стоимость выезда специалиста и гарантийные обязательства также согласовываются по проекту.
Поставка, установка и послепродажная поддержка
Сколько времени занимает поставка оборудования после оформления заказа?
Срок поставки зависит от модели, комплектации и дополнительных требований. После согласования технических условий мы укажем сроки производства, проверки, упаковки и отгрузки в коммерческом предложении.
Вы организуете экспортную упаковку и международную доставку?
Упаковку и международную доставку можно согласовать для конкретного заказа. Способ упаковки, маршрут, стоимость и ответственность сторон указываются в коммерческом предложении и договоре.
Вы предоставляете помощь при установке и пусконаладке?
В зависимости от модели оборудования и страны установки мы можем обсудить удалённое сопровождение или выезд специалиста. Объём работ, требования к площадке и расходы согласовываются до оформления заказа.
Проводите ли вы обучение операторов?
Обучение операторов может быть предусмотрено в рамках проекта. Его формат, содержание, язык, место проведения и стоимость согласовываются отдельно и указываются в коммерческом предложении или договоре.
Можно ли получить удалённую техническую поддержку при неисправности?
Да, вы можете направить нам описание неисправности, модель станка и сообщение об ошибке. Наши специалисты изучат информацию и предложат дальнейшие действия. Условия технической поддержки определяются договором.
Как заказать расходные материалы и запасные части?
Сообщите нам модель и серийный номер станка, а также название или фотографию нужной детали. Мы проверим совместимость, наличие, стоимость и возможный срок поставки, после чего направим предложение.
Каков гарантийный срок и что покрывает гарантия?
Гарантийный срок, дата его начала, а также перечень покрываемых компонентов и работ указываются в договоре на конкретное оборудование. Условия поставки запасных частей и сервисного обслуживания также зависят от страны установки.
Часто задаваемые вопросы
Для каких деталей подходит HT3M?
Модель подходит для деталей вращения, которым кроме точения нужны сверление, фрезерование или обработка пазов.
Чем HT3M отличается от станков другого типа?
Ключевое отличие от обычного токарного станка — возможность объединить дополнительные операции и сократить число переустановок.
Какие данные нужны для подбора конфигурации?
Отправьте чертёж детали, материал, допуски, размер партии и перечень требуемых операций. Система ЧПУ, зажимное устройство, инструментальная система, напряжение и дополнительные опции подтверждаются технической командой до заказа.
