Токарный центр с ЧПУ HT6MY
Технические характеристики HT6MY Рабочая зона / размеры обработки Параметр Значение Единица изм. Макс. диаметр обработки 400 mm Макс. длина обработки 580 mm Перемещения Параметр Значение Единица изм. Перемещение по осям X/Y/Z 320/±60/650 mm Перемещение по оси Y ±60 mm По...
Описание
маркер
Технические характеристики HT6MY

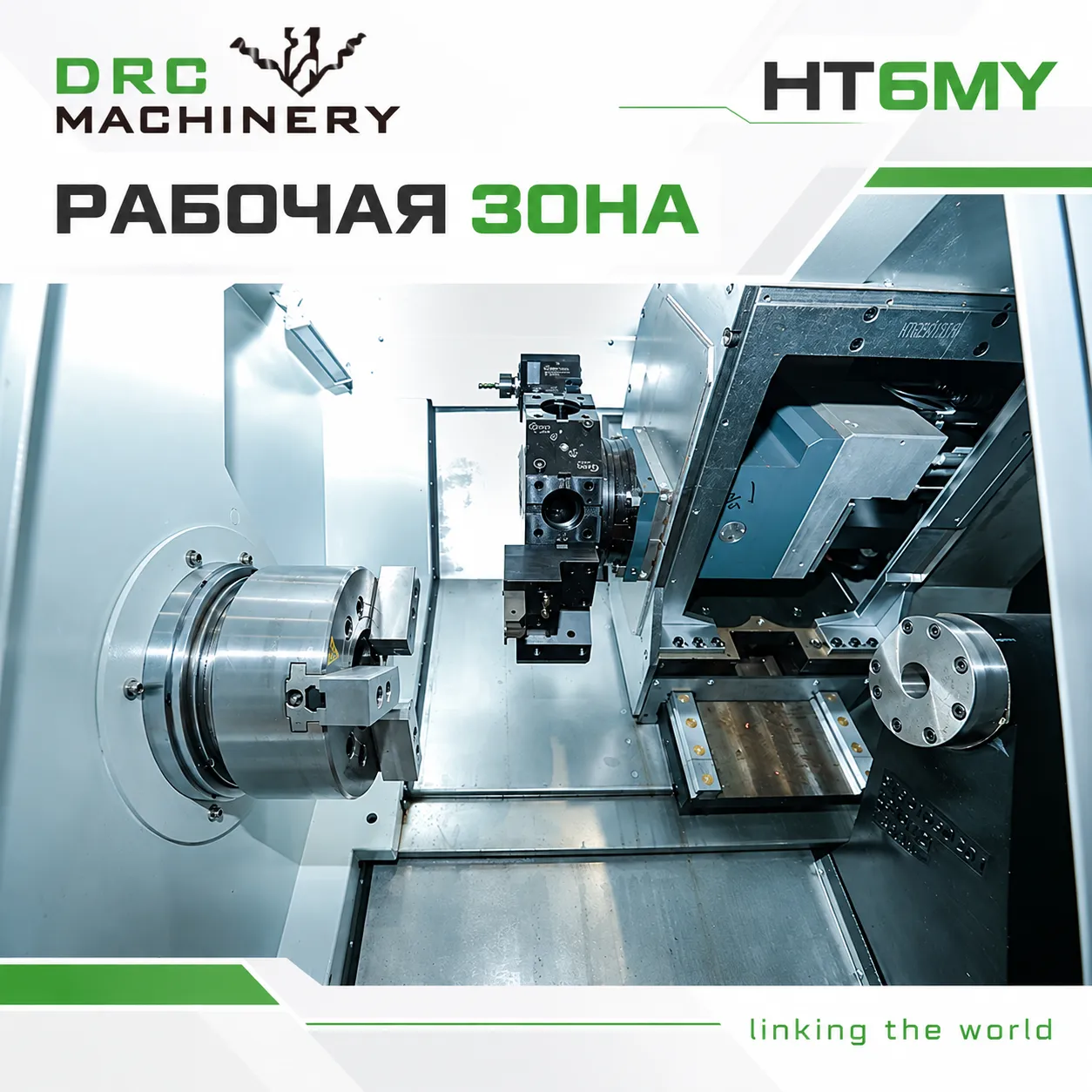

Рабочая зона / размеры обработки
| Параметр | Значение | Единица изм. |
|---|---|---|
| Макс. диаметр обработки | 400 | mm |
| Макс. длина обработки | 580 | mm |
Перемещения
| Параметр | Значение | Единица изм. |
|---|---|---|

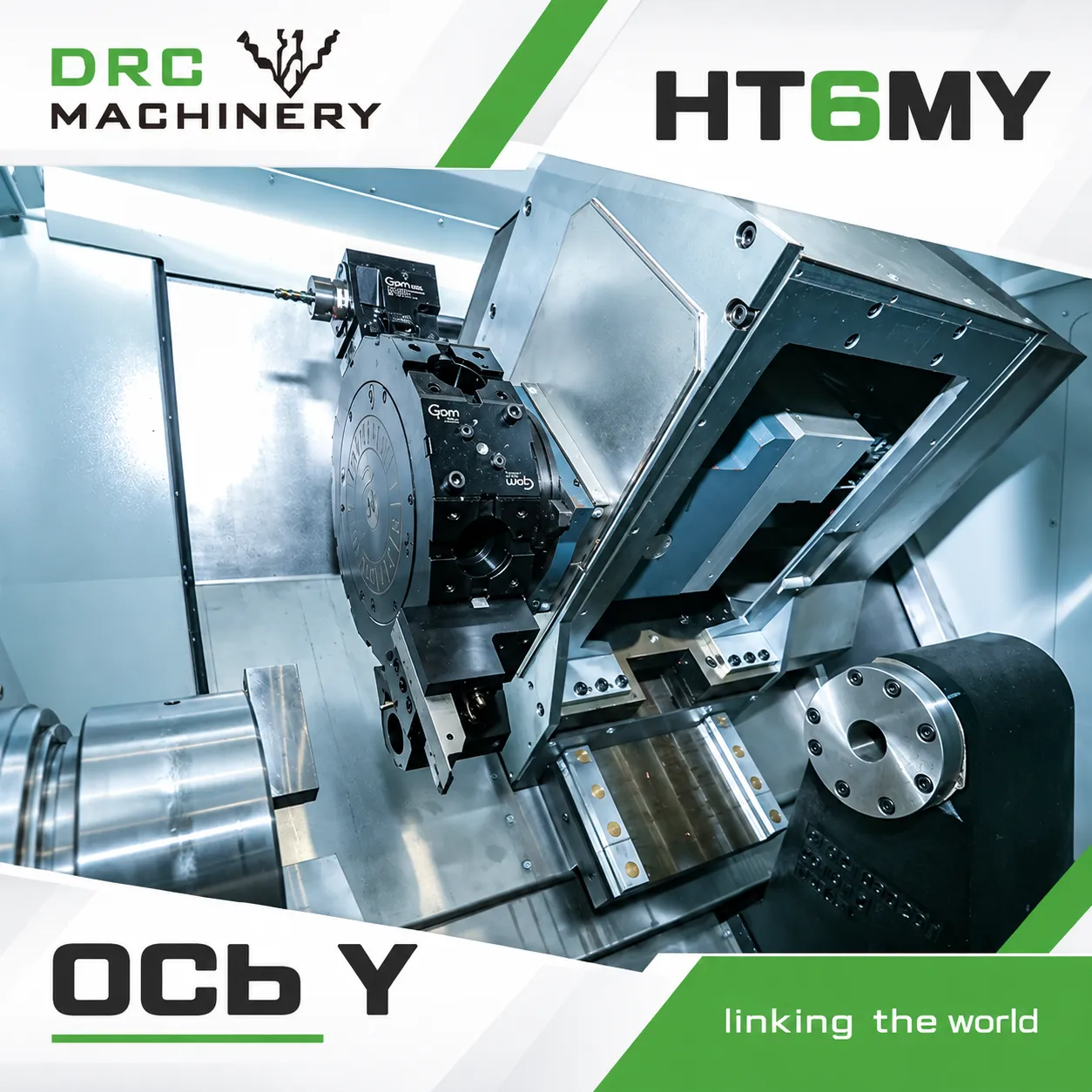

| Перемещение по осям X/Y/Z | 320/±60/650 | mm |
| Перемещение по оси Y | ±60 | mm |
Подачи и скорости
| Параметр | Значение | Единица изм. |
|---|---|---|
| Скорость быстрого перемещения по оси Y | 12 | m/min |

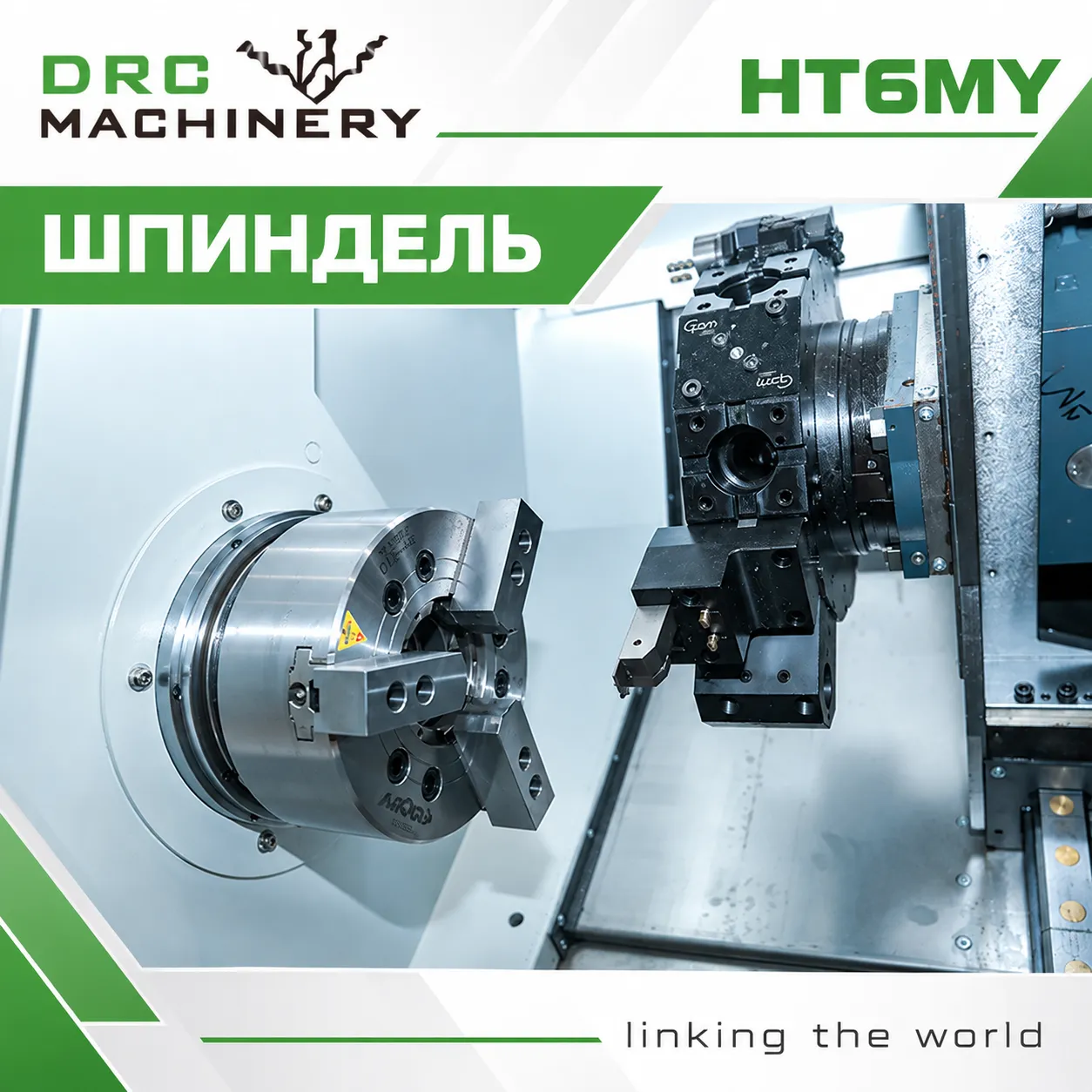

Шпиндель
| Параметр | Значение | Единица изм. |
|---|---|---|
| Типоразмер шпинделя | A2-8 | — |
| Мощность шпинделя | 22/30 | kW |
| Функция оси C | стандартно, гидравлический зажим | — |

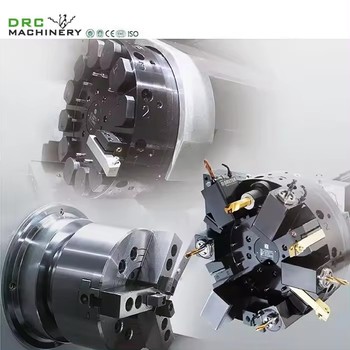

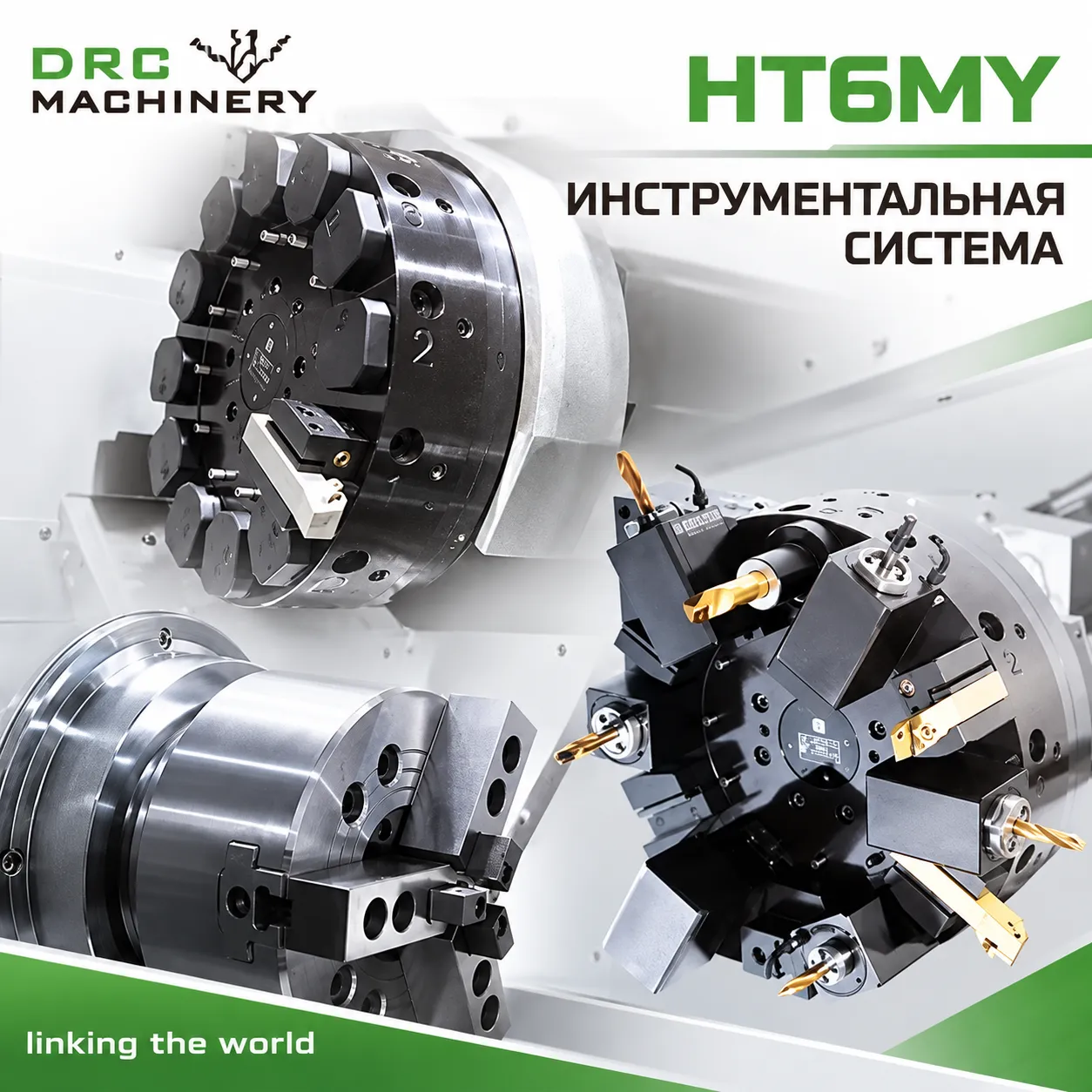

Револьверная головка
| Параметр | Значение | Единица изм. |
|---|---|---|
| Револьверная головка | приводная револьверная головка на 12 поз., BMT55 | — |
| Мощность приводного инструмента | 7.5 | kW |
| Макс. крутящий момент приводного инструмента | 95 | Nm |
Электропитание
| Параметр | Значение | Единица изм. |
|---|---|---|
| Установленная мощность | 65 | kVA |
Габариты и масса
| Параметр | Значение | Единица изм. |
|---|---|---|
| Масса станка (нетто) | ≈9200 | kg |
Почему выбирают HT6MY

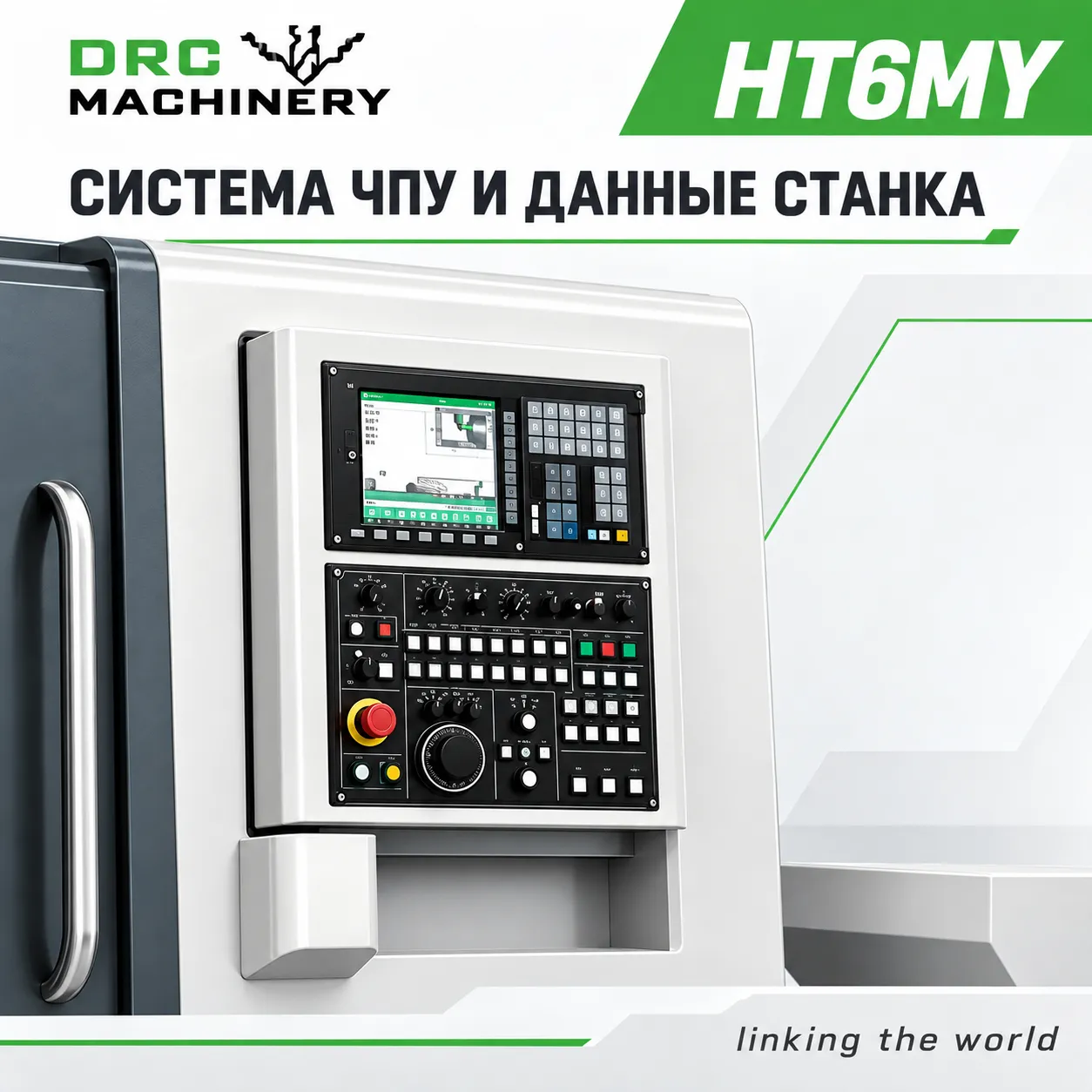

HT6MY — четырехосевой токарно-фрезерный центр с ЧПУ FANUC и наклонной станиной для точной комплексной обработки. Токарно-фрезерная компоновка объединяет несколько операций в одном рабочем цикле. Это уменьшает количество переустановок детали, сокращает межоперационное время и помогает сохранять взаимное положение обработанных поверхностей.
Преимущества по сравнению с аналогичными станками
- По сравнению с раздельной обработкой на токарном и фрезерном станках требуется меньше переустановок детали.
- Приводной инструмент и управляемые оси позволяют выполнять дополнительные операции в одном зажиме согласно выбранной комплектации.
- Сокращается незавершенное производство и риск ошибки при повторном базировании.
Области применения
- валы и втулки с отверстиями, пазами и плоскими поверхностями
- фланцы и соединительные детали сложной формы
- автомобильные, гидравлические и приборные компоненты
- детали, требующие нескольких операций за один установ
Фотографии HT6MY
Производственная площадка и инженерная команда DRC Machinery
Следующие фотографии показывают производственный участок и работу специалиста DRC Machinery. Это общие материалы о компании: оборудование на снимках не является станком, описанным на этой странице, и фотографии не подтверждают его сборку или испытания.
Контроль качества и согласование приёмки
Фотографии ключевых узлов, сборки и испытаний конкретного станка предоставляются только при наличии соответствующих проектных материалов.
DRC Machinery на международных выставках
Подготовка оборудования к упаковке и отгрузке
Ниже показаны общие фотографии подготовки оборудования DRC Machinery к международной перевозке. Они не подтверждают отгрузку модели, описанной на этой странице.
Поставка, документация и сервисная поддержка
Фотографии упаковки и отгрузки на этой странице показывают общий процесс DRC Machinery и не подтверждают отправку именно данной модели. Способ защиты, упаковки и перевозки согласовывается для конкретного заказа.
Состав технической документации, условия установки и пусконаладки, формат обучения, удалённой поддержки и поставки запасных частей определяются в коммерческом предложении и договоре. Сроки, стоимость выезда специалиста и гарантийные обязательства также согласовываются по проекту.
Поставка, установка и послепродажная поддержка
Сколько времени занимает поставка оборудования после оформления заказа?
Срок поставки зависит от модели, комплектации и дополнительных требований. После согласования технических условий мы укажем сроки производства, проверки, упаковки и отгрузки в коммерческом предложении.
Вы организуете экспортную упаковку и международную доставку?
Упаковку и международную доставку можно согласовать для конкретного заказа. Способ упаковки, маршрут, стоимость и ответственность сторон указываются в коммерческом предложении и договоре.
Вы предоставляете помощь при установке и пусконаладке?
В зависимости от модели оборудования и страны установки мы можем обсудить удалённое сопровождение или выезд специалиста. Объём работ, требования к площадке и расходы согласовываются до оформления заказа.
Проводите ли вы обучение операторов?
Обучение операторов может быть предусмотрено в рамках проекта. Его формат, содержание, язык, место проведения и стоимость согласовываются отдельно и указываются в коммерческом предложении или договоре.
Можно ли получить удалённую техническую поддержку при неисправности?
Да, вы можете направить нам описание неисправности, модель станка и сообщение об ошибке. Наши специалисты изучат информацию и предложат дальнейшие действия. Условия технической поддержки определяются договором.
Как заказать расходные материалы и запасные части?
Сообщите нам модель и серийный номер станка, а также название или фотографию нужной детали. Мы проверим совместимость, наличие, стоимость и возможный срок поставки, после чего направим предложение.
Каков гарантийный срок и что покрывает гарантия?
Гарантийный срок, дата его начала, а также перечень покрываемых компонентов и работ указываются в договоре на конкретное оборудование. Условия поставки запасных частей и сервисного обслуживания также зависят от страны установки.
Часто задаваемые вопросы
Для каких деталей подходит HT6MY?
Модель подходит для деталей вращения, которым кроме точения нужны сверление, фрезерование или обработка пазов.
Чем HT6MY отличается от станков другого типа?
Ключевое отличие от обычного токарного станка — возможность объединить дополнительные операции и сократить число переустановок.
Какие данные нужны для подбора конфигурации?
Отправьте чертёж детали, материал, допуски, размер партии и перечень требуемых операций. Система ЧПУ, зажимное устройство, инструментальная система, напряжение и дополнительные опции подтверждаются технической командой до заказа.
\n
Запросить техническое предложение
Отправьте чертёж детали, материал, размеры и массу заготовки, перечень операций, ключевые допуски, планируемый объём выпуска и страну поставки. Техническая команда проверит применимость конфигурации и подготовит предложение для вашего проекта.
