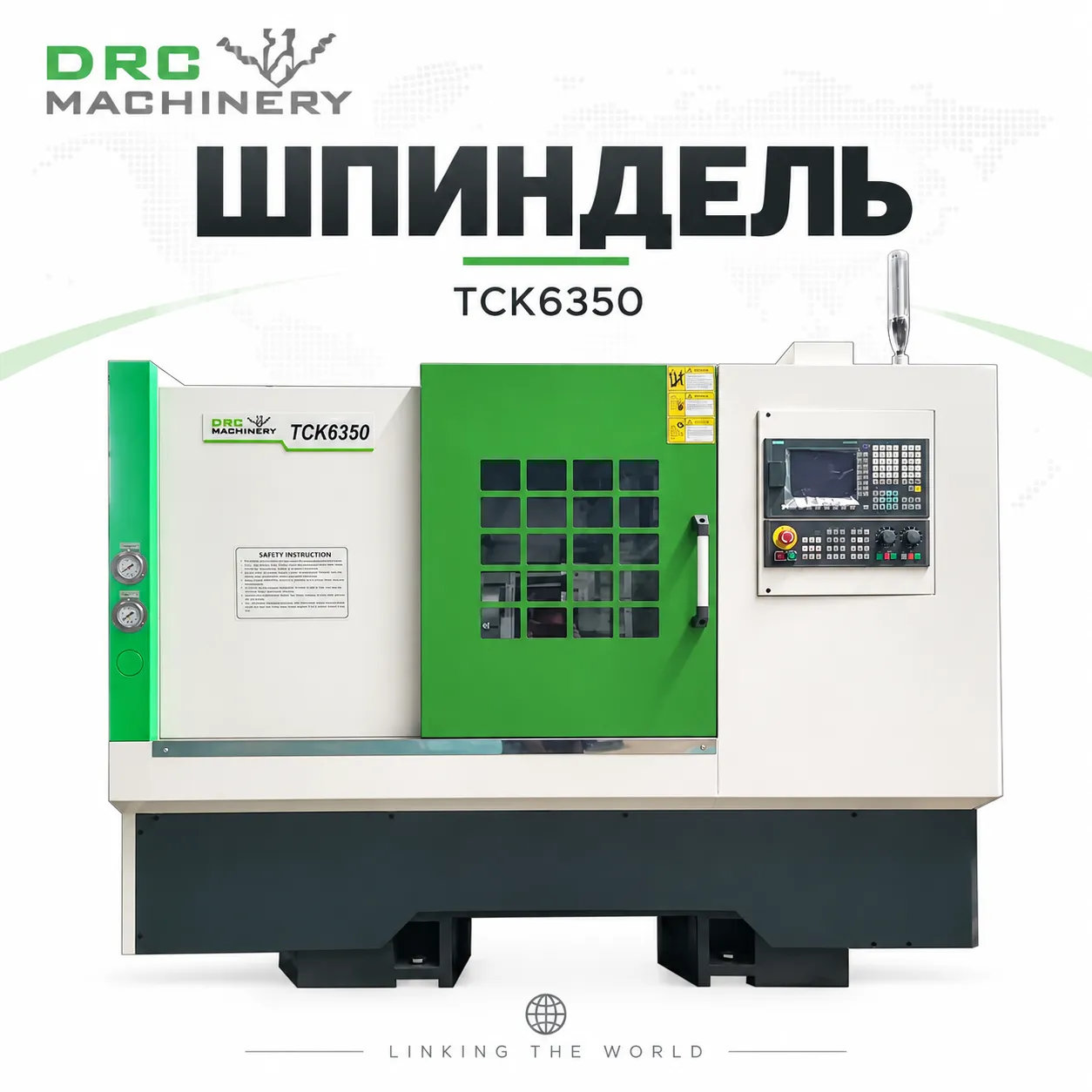

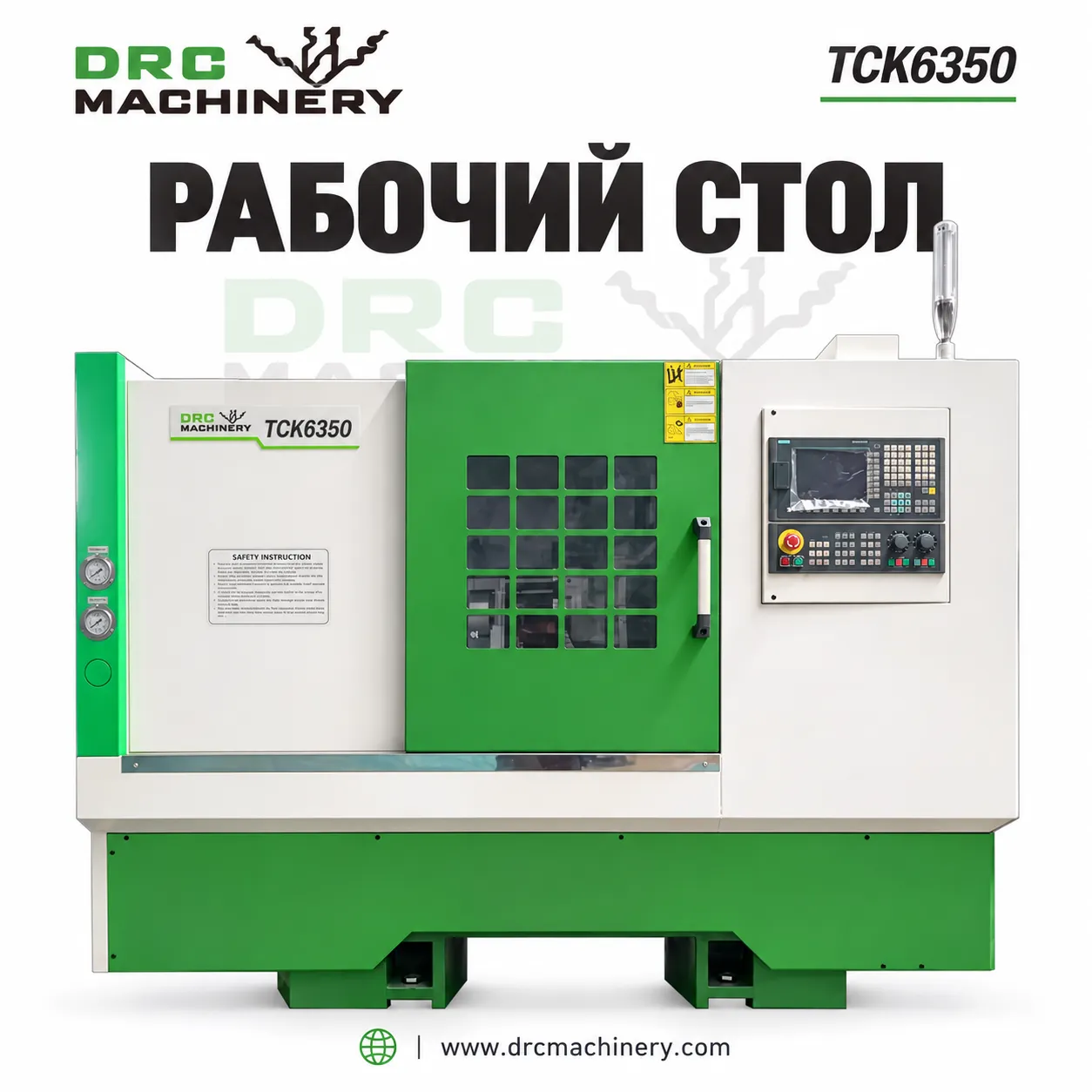

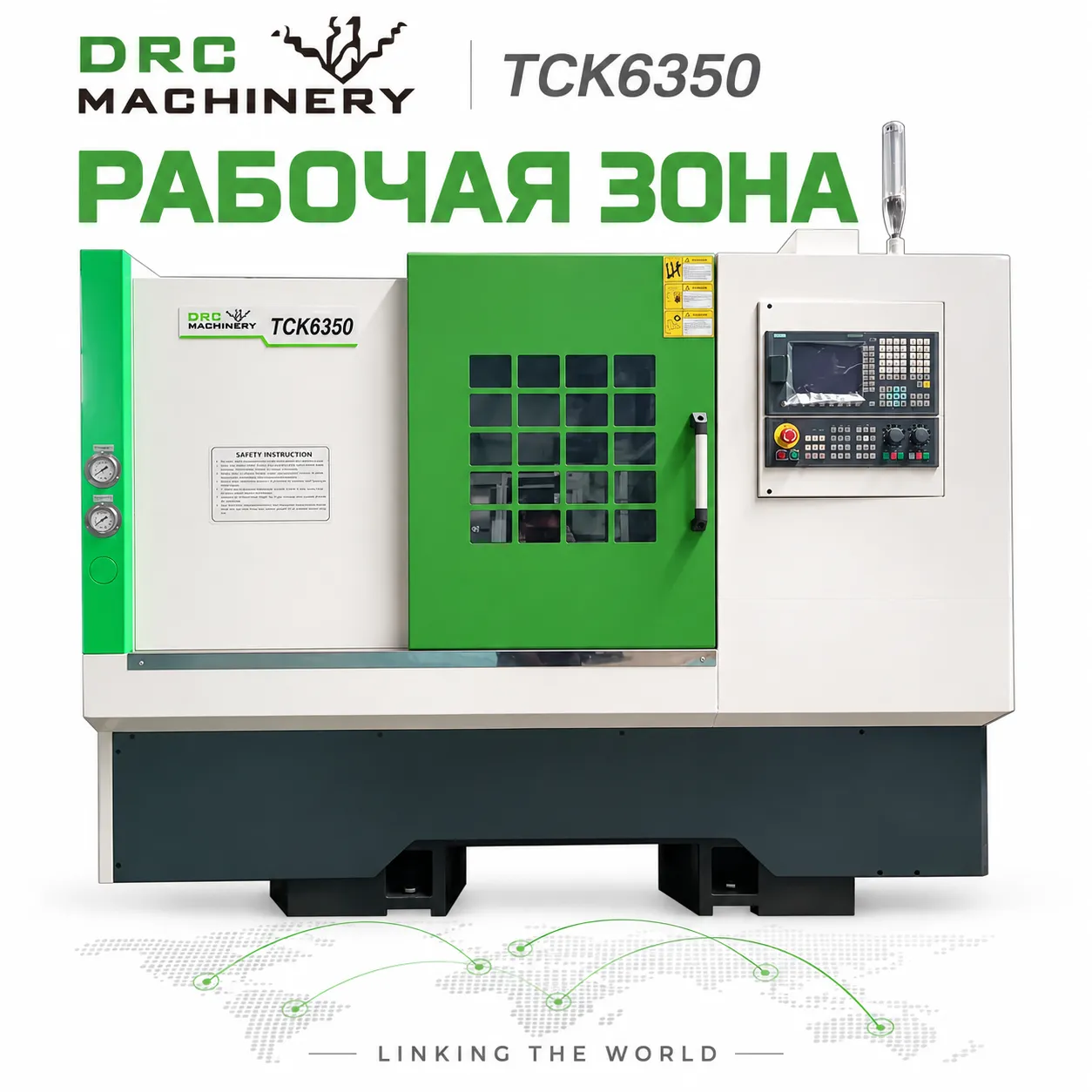

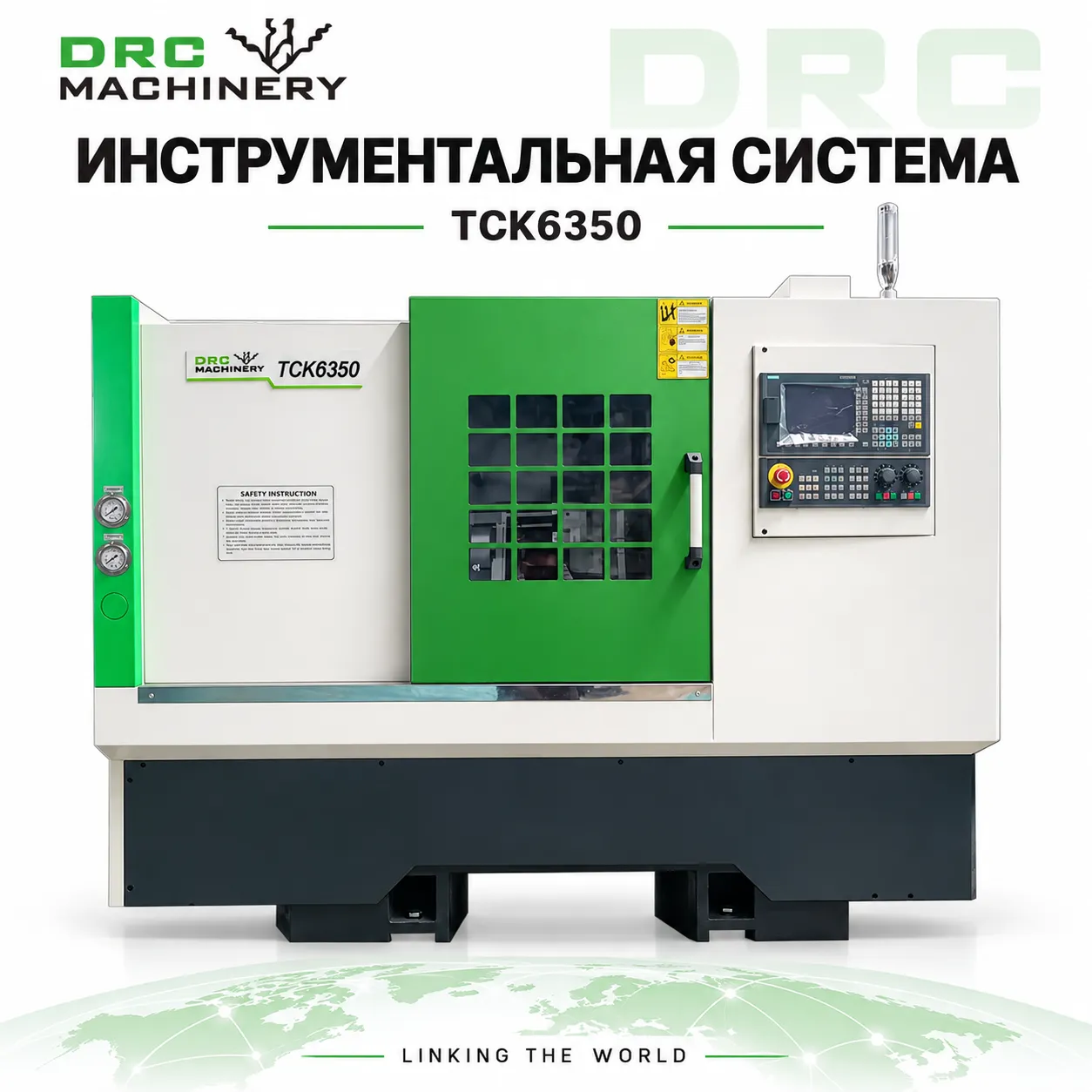

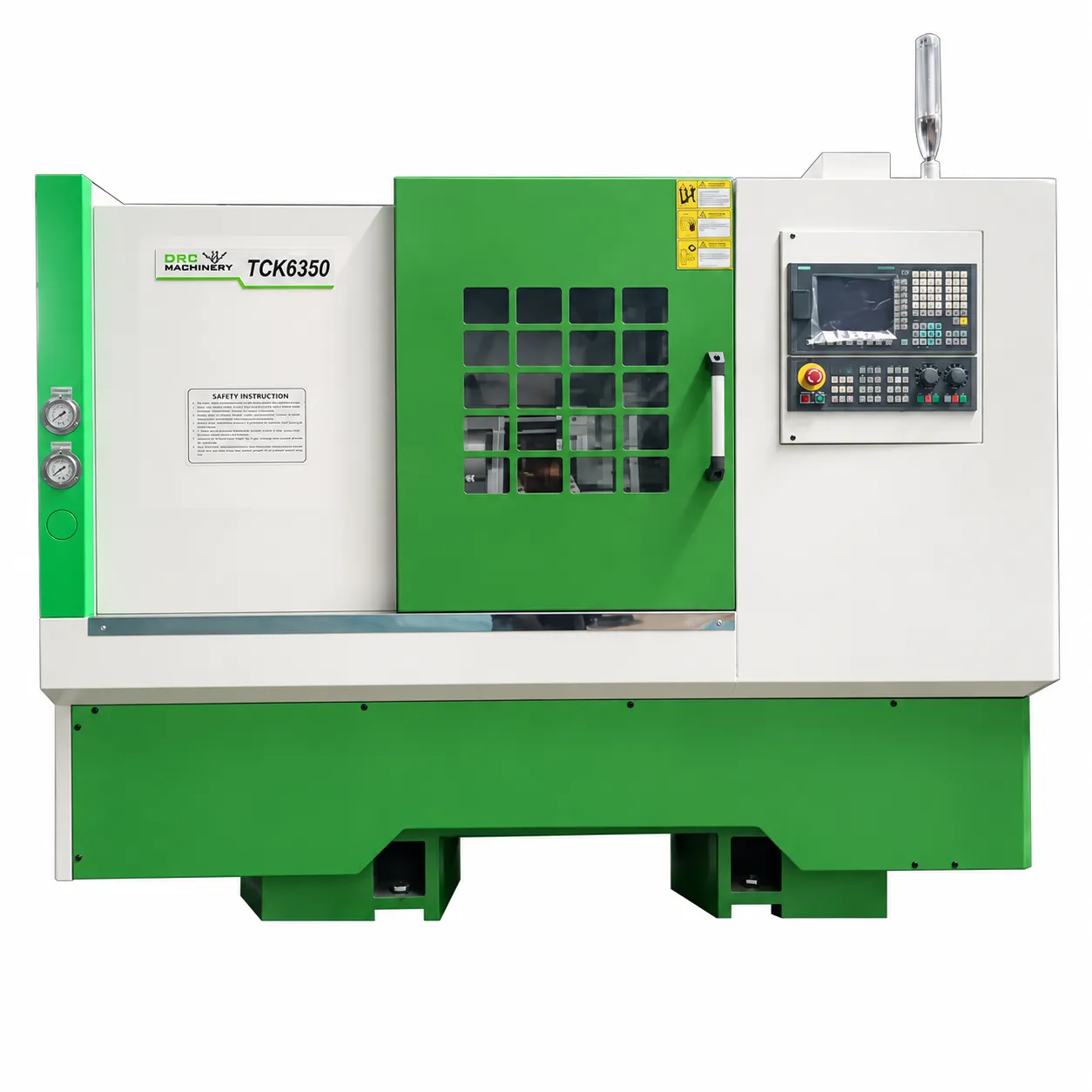

Горизонтальный токарный станок TCK6350
Основные преимущества TCK6350 Общие сведения Модель оборудования: TCK6350 Серия оборудования: Серия TCK Тип оборудования: токарный станок с ЧПУ с наклонной станиной и линейными направляющими Система управления: не предоставлена Конструктивные особенности Цельная наклонная станина под углом 45...
Описание
маркер

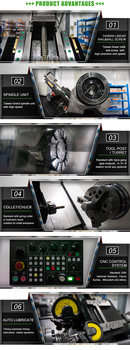

Основные преимущества TCK6350
Общие сведения
- Модель оборудования: TCK6350
- Серия оборудования: Серия TCK
- Тип оборудования: токарный станок с ЧПУ с наклонной станиной и линейными направляющими
- Система управления: не предоставлена

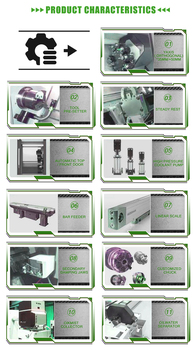

Конструктивные особенности
- Цельная наклонная станина под углом 45° обеспечивает удобный отвод стружки и высокую жёсткость.
- Высокоточные направляющие тайваньского производства гарантируют высокую скорость и точность обработки.
- Возможен отвод большого объёма стружки с удобным доступом, на выбор доступны правый и задний вариант отвода стружки.
- Шпиндельные узлы представлены в двух исполнениях: для тяжёлой обработки резанием и высокоскоростной, конфигурация выбирается опционально.
- Шпиндельный узел для тяжёлой обработки резанием подходит для обработки деталей типа подшипников и зубчатых колёс.
- Высокоскоростной шпиндельный узел предназначен для высокоскоростной и высокоточной обработки.
- Конструкция с предварительным натяжением ходовых винтов обеспечивает стабильное сохранение точности.
- Линейный резцедержатель входит в стандартную комплектацию и обеспечивает высокую скорость смены инструмента.
- Опционально доступна установка револьверной головки, позволяющая расширить технологические возможности обработки.
- Цельная наклонная станина изготовлена методом литья, обладает высокой жёсткостью.
- Данная модель относится к крупногабаритному оборудованию и имеет более широкий диапазон обработки.
- Сквозное отверстие шпинделя имеет большой диаметр, что оптимально подходит для обработки прутковых заготовок.
Особенности изделия
Токарный станок с ЧПУ TCK6350 с наклонной станиной и линейными направляющими имеет цельную конструкцию наклонной станины под углом 45°, комплектуется высокоточными направляющими тайваньского производства. Система отвода стружки обеспечивает удаление большого объёма стружки с удобным доступом, на выбор доступны правый и задний вариант отвода. Шпиндельные узлы представлены в двух исполнениях: для тяжёлой обработки резанием и высокоскоростной. Первый вариант подходит для обработки подшипников и зубчатых колёс, второй — для высокоскоростной и высокоточной обработки. Конструкция предусматривает предварительное натяжение ходовых винтов, линейный резцедержатель входит в стандартную комплектацию, опционально доступна установка револьверной головки. Модель имеет увеличенные габариты и обеспечивает более широкий диапазон обработки.
Технические характеристики TCK6350
Перемещения
| Параметр | Значение | Единица изм. |
|---|---|---|
| Перемещение по оси Z | 400 | mm |
Подачи и скорости
| Параметр | Значение | Единица изм. |
|---|---|---|
| Скорость быстрого перемещения по оси X | 12 | m/min |
| Скорость быстрого перемещения по оси Z | 12 | m/min |
Шпиндель
| Параметр | Значение | Единица изм. |
|---|---|---|
| Форма переднего конца шпинделя | A2-6 | — |
| Диаметр сквозного отверстия шпинделя | 66 | mm |
| Диапазон частоты вращения шпинделя | 50-4000 | r/min |
| Мощность двигателя шпинделя | 7.5 | kW |
| Тип шпиндельного узла | опция: тяжёлое резание / высокоскоростная обработка | — |
Инструментальный магазин
| Параметр | Значение | Единица изм. |
|---|---|---|
| Форма инструмента | рельсовая компоновка резцов | — |
Направляющие
| Параметр | Значение | Единица изм. |
|---|---|---|
| Тип направляющих | линейные направляющие | — |
Удаление стружки
| Параметр | Значение | Единица изм. |
|---|---|---|
| Способ удаления стружки | опция: удаление стружки вправо / назад | — |
Конструкция
| Параметр | Значение | Единица изм. |
|---|---|---|
| Угол наклона станины | 45 | ° |
Габариты и масса
| Параметр | Значение | Единица изм. |
|---|---|---|
| Занимаемая площадь | 4.05 | м² |
Почему выбирают TCK6350
TCK6350 — горизонтальный токарный станок с наклонной станиной, одним шпинделем, системой GSK и четырехпозиционной револьверной головкой. Наклонная станина обеспечивает компактную рабочую зону и способствует быстрому отводу стружки. Автоматизированная токарная обработка помогает поддерживать повторяемость при выпуске серий валов, втулок и фланцев.
Преимущества по сравнению с аналогичными станками
- По сравнению с классической плоской станиной наклонная схема быстрее удаляет стружку из зоны резания.
- Компактное расположение узлов сокращает перемещения и удобно для автоматического цикла.
- Закрытая рабочая зона помогает поддерживать порядок и безопасность во время обработки.
Области применения
- серийные валы, втулки и фланцы
- автомобильные и гидравлические детали
- соединительные элементы и корпусные детали вращения
- мелко- и среднесерийное производство
Фотографии TCK6350
Производственная площадка и инженерная команда DRC Machinery
Следующие фотографии показывают производственный участок и работу специалиста DRC Machinery. Это общие материалы о компании: оборудование на снимках не является станком, описанным на этой странице, и фотографии не подтверждают его сборку или испытания.
Контроль качества и согласование приёмки
Фотографии ключевых узлов, сборки и испытаний конкретного станка предоставляются только при наличии соответствующих проектных материалов.
DRC Machinery на международных выставках
Подготовка оборудования к упаковке и отгрузке
Ниже показаны общие фотографии подготовки оборудования DRC Machinery к международной перевозке. Они не подтверждают отгрузку модели, описанной на этой странице.
Поставка, документация и сервисная поддержка
Фотографии упаковки и отгрузки на этой странице показывают общий процесс DRC Machinery и не подтверждают отправку именно данной модели. Способ защиты, упаковки и перевозки согласовывается для конкретного заказа.
Состав технической документации, условия установки и пусконаладки, формат обучения, удалённой поддержки и поставки запасных частей определяются в коммерческом предложении и договоре. Сроки, стоимость выезда специалиста и гарантийные обязательства также согласовываются по проекту.
Поставка, установка и послепродажная поддержка
Сколько времени занимает поставка оборудования после оформления заказа?
Срок поставки зависит от модели, комплектации и дополнительных требований. После согласования технических условий мы укажем сроки производства, проверки, упаковки и отгрузки в коммерческом предложении.
Вы организуете экспортную упаковку и международную доставку?
Упаковку и международную доставку можно согласовать для конкретного заказа. Способ упаковки, маршрут, стоимость и ответственность сторон указываются в коммерческом предложении и договоре.
Вы предоставляете помощь при установке и пусконаладке?
В зависимости от модели оборудования и страны установки мы можем обсудить удалённое сопровождение или выезд специалиста. Объём работ, требования к площадке и расходы согласовываются до оформления заказа.
Проводите ли вы обучение операторов?
Обучение операторов может быть предусмотрено в рамках проекта. Его формат, содержание, язык, место проведения и стоимость согласовываются отдельно и указываются в коммерческом предложении или договоре.
Можно ли получить удалённую техническую поддержку при неисправности?
Да, вы можете направить нам описание неисправности, модель станка и сообщение об ошибке. Наши специалисты изучат информацию и предложат дальнейшие действия. Условия технической поддержки определяются договором.
Как заказать расходные материалы и запасные части?
Сообщите нам модель и серийный номер станка, а также название или фотографию нужной детали. Мы проверим совместимость, наличие, стоимость и возможный срок поставки, после чего направим предложение.
Каков гарантийный срок и что покрывает гарантия?
Гарантийный срок, дата его начала, а также перечень покрываемых компонентов и работ указываются в договоре на конкретное оборудование. Условия поставки запасных частей и сервисного обслуживания также зависят от страны установки.
Часто задаваемые вопросы
Для каких деталей подходит TCK6350?
Модель подходит для автоматической обработки валов, втулок, фланцев и серийных деталей вращения.
Чем TCK6350 отличается от станков другого типа?
Наклонная станина лучше отводит стружку и делает рабочую зону компактнее, чем традиционная плоская компоновка.
Какие данные нужны для подбора конфигурации?
Отправьте чертёж детали, материал, допуски, размер партии и перечень требуемых операций. Система ЧПУ, зажимное устройство, инструментальная система, напряжение и дополнительные опции подтверждаются технической командой до заказа.
