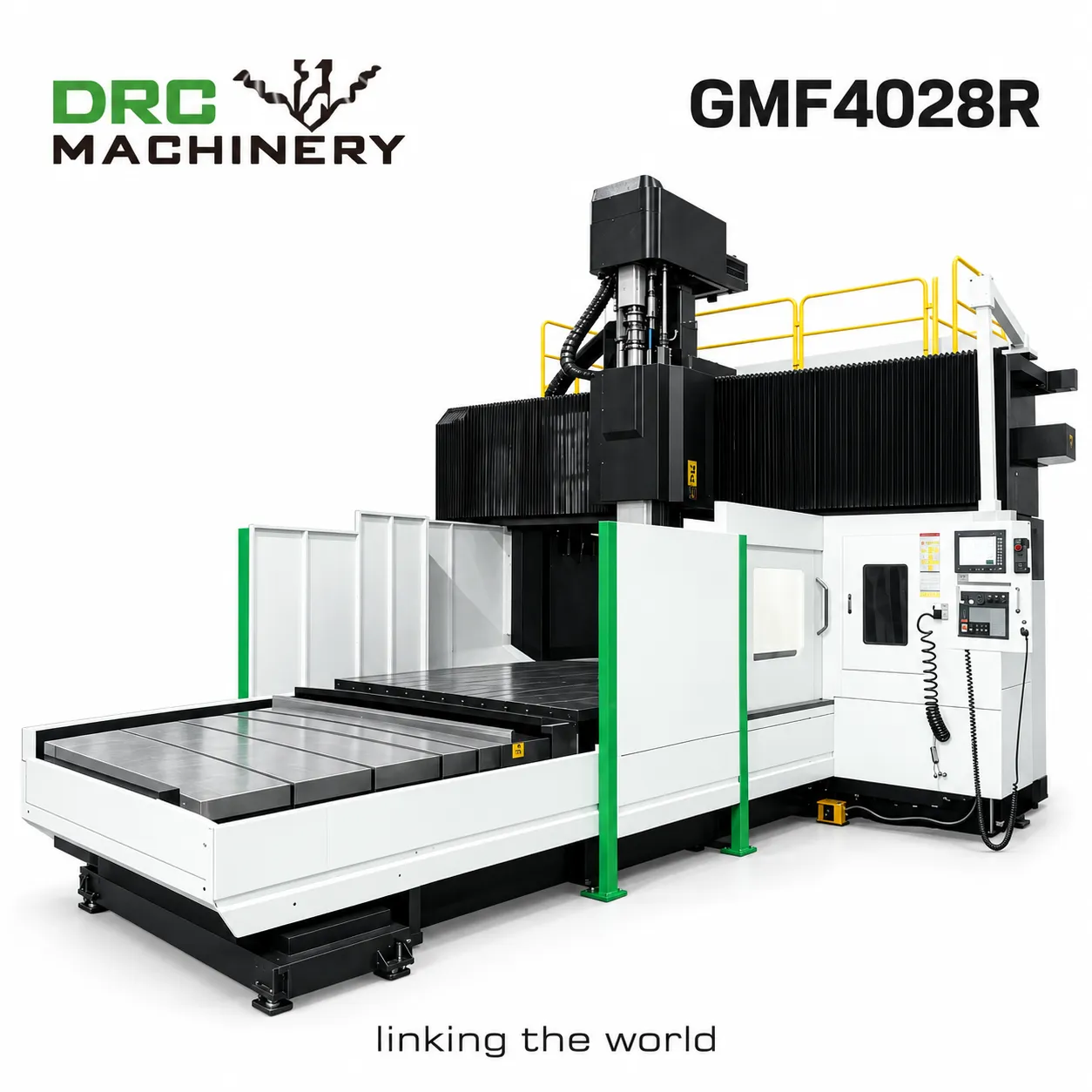

Портальный фрезерный центр GMF4028R
Основные преимущества GMF4028R Общие сведения Модель оборудования：GMF4028R Серия оборудования：серия GMF, портальный обрабатывающий центр (серия 28) Особенности конструкции Станина спроектирована с четырьмя тяжелонагруженными направляющими 55# с широкой колеей, в сочетании с массивными стенк...
Описание
маркер
Основные преимущества GMF4028R
Общие сведения
- Модель оборудования：GMF4028R
- Серия оборудования：серия GMF, портальный обрабатывающий центр (серия 28)
Особенности конструкции
- Станина спроектирована с четырьмя тяжелонагруженными направляющими 55# с широкой колеей, в сочетании с массивными стенками и звездообразными ребрами жесткости; конструкция отличается высокой жесткостью и предотвращает механические деформации
- Станина закреплена усиленными фундаментными болтами, что повышает точность оборудования и обеспечивает стабильность работы, а также динамическую точность
- Ось X приводится в движение серводвигателем и высокоточным редуктором немецкого производства; используются два двигателя для устранения люфта и двойной привод
- Система привода оси Y оснащена серводвигателем переменного тока и высокоточным редуктором немецкого производства; она отличается большим крутящим моментом и стабильной работой
- Стол изготовлен из литейного чугуна HT300, отличается высокой износостойкостью и хорошей сопротивляемостью сжатию
- Квадратный ползун размером 420×420 mm/450×450 mm в стандартной комплектации оснащается коробкой передач с полностью зубчатым приводом для силового резания
- Для квадратного ползуна в направлении оси Z в зависимости от модели опционально доступен двойной привод
- Опционально доступны различные фрезерные головки, включая автоматическую угловую головку и автоматическую универсальную головку
Особенности продукта
Портальный обрабатывающий центр серии GMF 28 имеет широкопортальную конструкцию и подходит для обработки крупногабаритных пресс-форм.

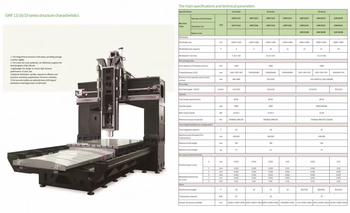

Технические характеристики GMF4028R
Перемещения
| Параметр | Значение | Единица изм. |
|---|---|---|
| Перемещение по оси X | 4200 | mm |
| Перемещение по оси Y | 3300 | mm |
| Перемещение по оси Z | 1000 | mm |
Подачи и скорости
| Параметр | Значение | Единица изм. |
|---|---|---|
| Скорость быстрых перемещений (X/Y/Z) | 12/12/10 | m/min |
| Скорость рабочей подачи | 10 | m/min |

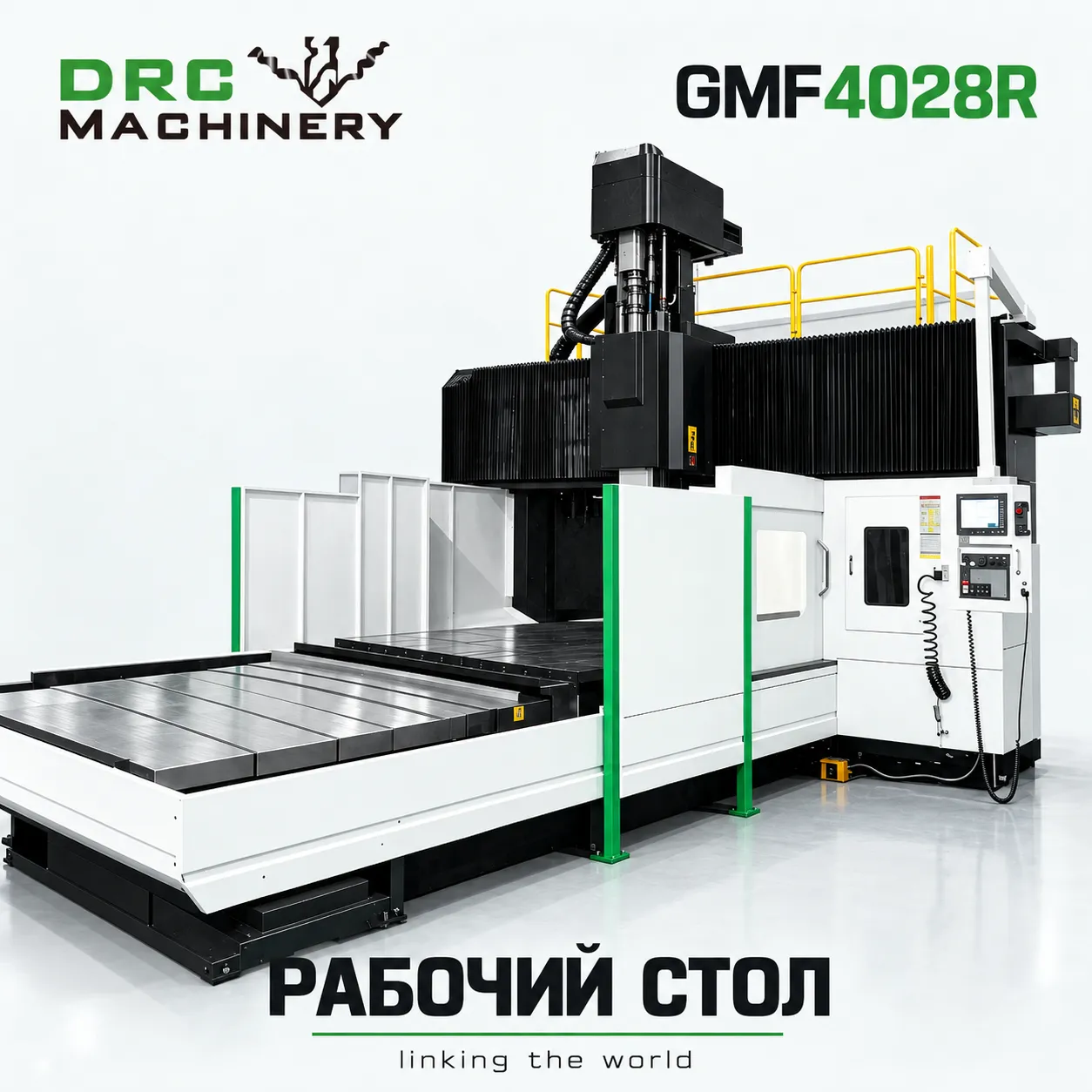

Рабочий стол
| Параметр | Значение | Единица изм. |
|---|---|---|
| Размер рабочего стола | 4000×2000 | mm |
| Макс. нагрузка на рабочий стол | 19 | T |
| Т-образные пазы стола | 9-28×200+2-28×140 | mm |
| Расстояние между колоннами | 3300 | mm |

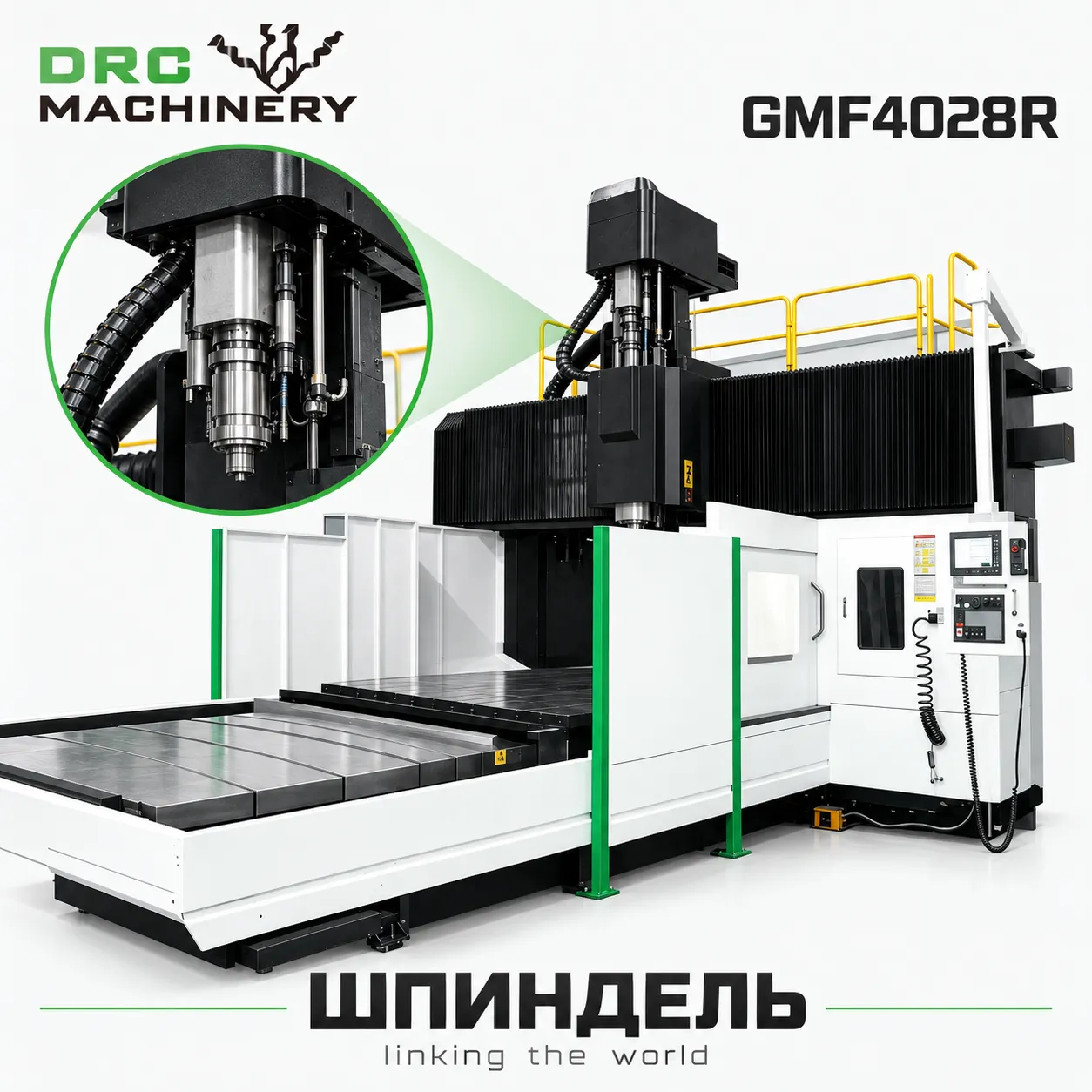

Шпиндель
| Параметр | Значение | Единица изм. |
|---|---|---|
| Расстояние от торца шпинделя до стола | 250-1250 (короткий носок) / 160-1160 (длинный носок) | mm |
| Частота вращения шпинделя | 6000 | rpm |
| Конус шпинделя | BT50 | |
| Мощность двигателя шпинделя | 22/26 | kW |
| Макс. крутящий момент шпинделя | 278 (ременная передача) / 1226 (зубчатая передача) | Nm |
| Сечение ползуна | 420×420 | mm |

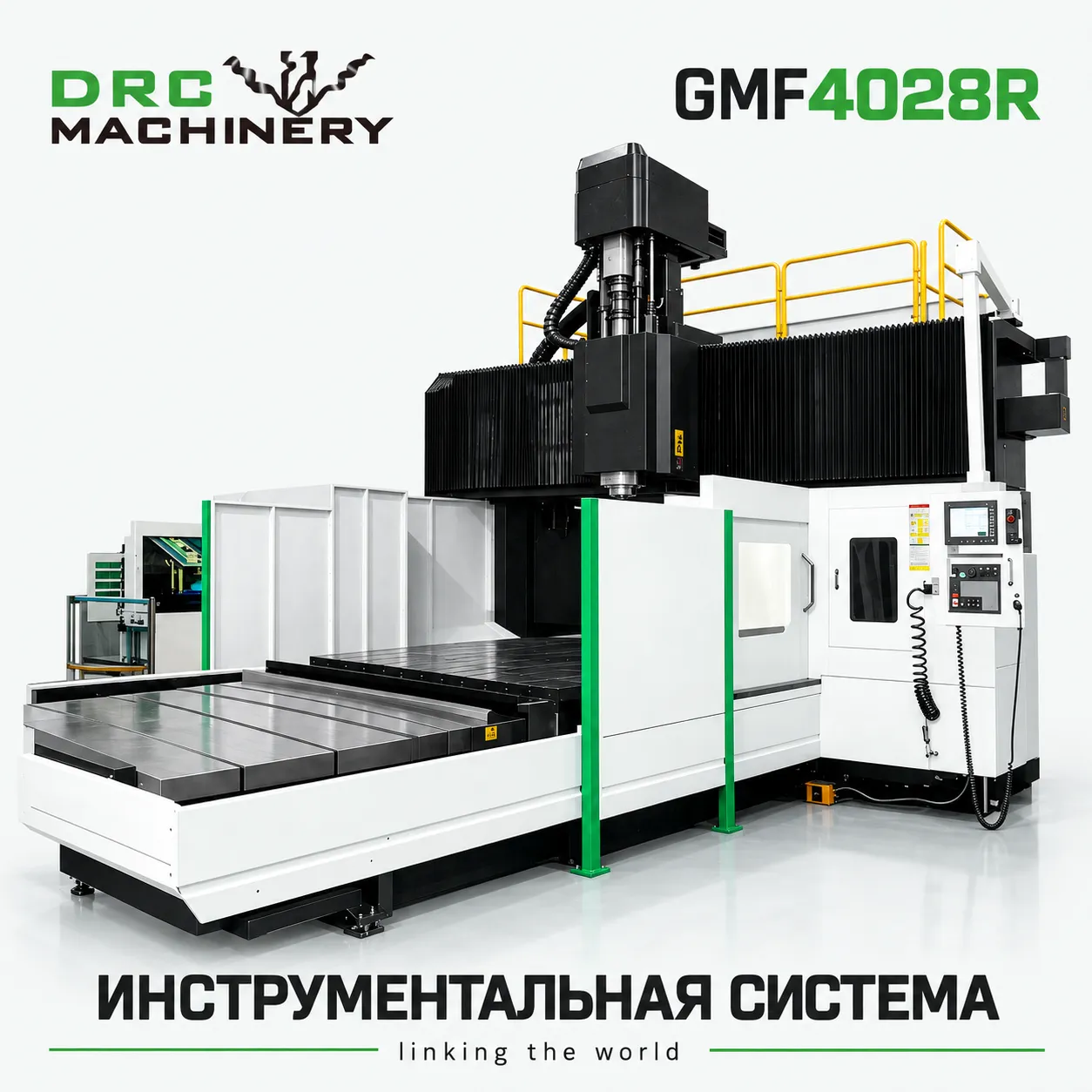

Инструментальный магазин
| Параметр | Значение | Единица изм. |
|---|---|---|
| Ёмкость инструментального магазина | 24 | шт. |
| Макс. диаметр инструмента (занятое/свободное гнездо) | Φ100/Φ200 | mm |
| Макс. длина инструмента | 300 | mm |
| Макс. масса инструмента | 15 | kg |
Точность
| Параметр | Значение | Единица изм. |
|---|---|---|
| Точность позиционирования (X/Y/Z) | 0.02/0.02/0.015 | mm |
| Точность повторного позиционирования (X/Y/Z) | 0.015/0.012/0.01 | mm |

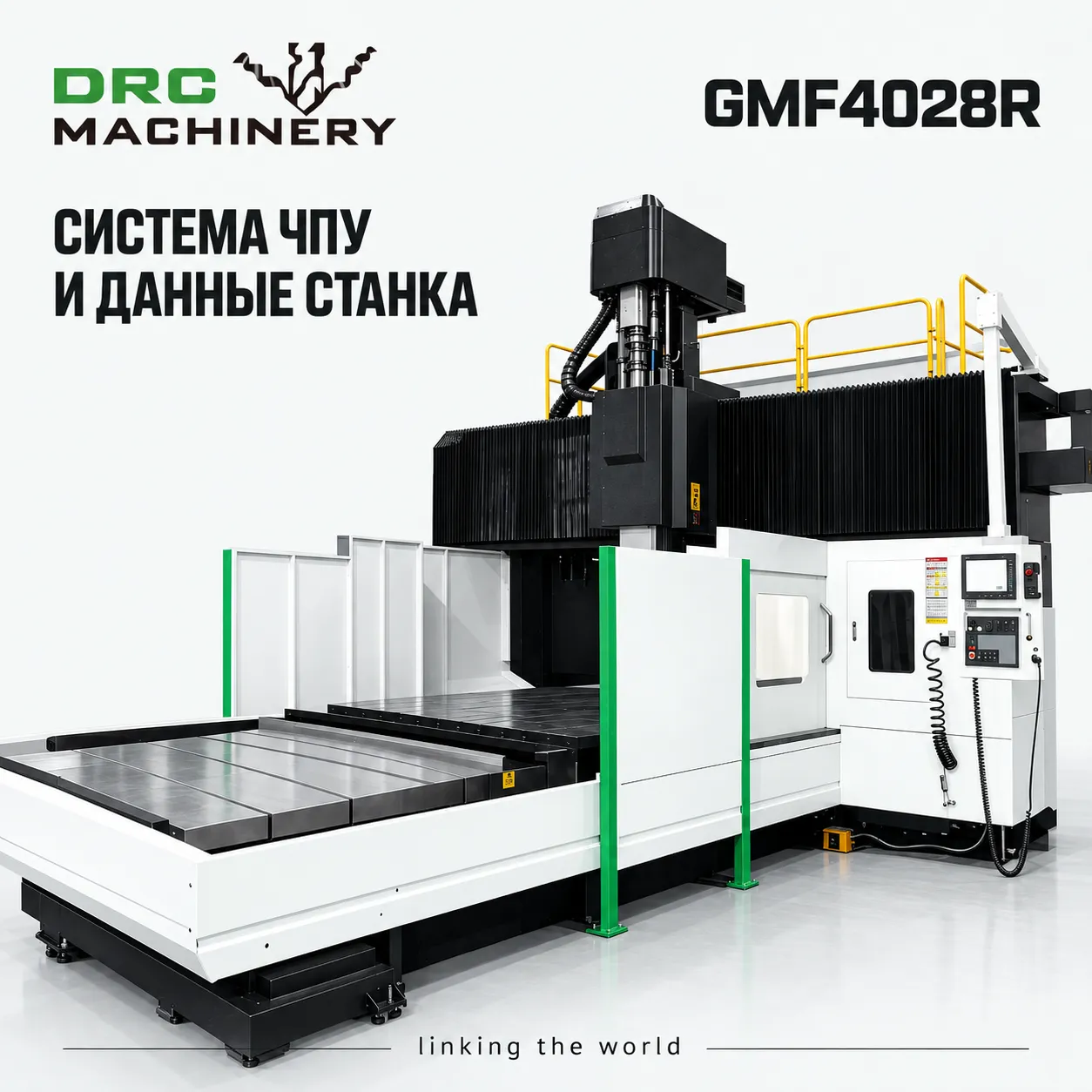

Система ЧПУ
| Параметр | Значение | Единица изм. |
|---|---|---|
| Система ЧПУ | FANUC-0i MF |
Электропитание
| Параметр | Значение | Единица изм. |
|---|---|---|
| Суммарная мощность электроснабжения станка | 55 | KVA |
Габариты и масса
| Параметр | Значение | Единица изм. |
|---|---|---|
| Масса станка | 42 | T |
| Габаритные размеры (Д×Ш×В) | 10300×6450×5680 | mm |
Почему выбирают GMF4028R
GMF4028R — портальный обрабатывающий центр с квадратным шпинделем и высокой жесткостью для резания металла. Портальная конструкция предназначена для фрезерования крупных и тяжелых деталей с большой площадью обработки. Жесткая схема поддерживает стабильную работу при обработке плит, рам, оснований и крупной оснастки.
Преимущества по сравнению с аналогичными станками
- По сравнению с компактным вертикальным центром портальная схема предоставляет больше пространства для крупногабаритной заготовки.
- Жесткая конструкция подходит для продолжительной обработки больших поверхностей.
- Удобна для деталей, которые сложно разместить на стандартном вертикальном обрабатывающем центре.
Области применения
- станины, основания и крупные корпусные детали
- пресс-формы, штампы и большие плиты
- детали энергетического, транспортного и тяжелого оборудования
- крупногабаритные сварные и литые заготовки
Фотографии GMF4028R

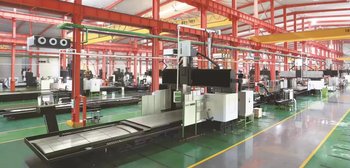

Производственная площадка и инженерная команда DRC Machinery
Следующие фотографии показывают производственный участок и работу специалиста DRC Machinery. Это общие материалы о компании: оборудование на снимках не является станком, описанным на этой странице, и фотографии не подтверждают его сборку или испытания.
Контроль качества и согласование приёмки
Фотографии ключевых узлов, сборки и испытаний конкретного станка предоставляются только при наличии соответствующих проектных материалов.
DRC Machinery на международных выставках
Подготовка оборудования к упаковке и отгрузке
Ниже показаны общие фотографии подготовки оборудования DRC Machinery к международной перевозке. Они не подтверждают отгрузку модели, описанной на этой странице.
Поставка, документация и сервисная поддержка
Фотографии упаковки и отгрузки на этой странице показывают общий процесс DRC Machinery и не подтверждают отправку именно данной модели. Способ защиты, упаковки и перевозки согласовывается для конкретного заказа.
Состав технической документации, условия установки и пусконаладки, формат обучения, удалённой поддержки и поставки запасных частей определяются в коммерческом предложении и договоре. Сроки, стоимость выезда специалиста и гарантийные обязательства также согласовываются по проекту.
Поставка, установка и послепродажная поддержка
Сколько времени занимает поставка оборудования после оформления заказа?
Срок поставки зависит от модели, комплектации и дополнительных требований. После согласования технических условий мы укажем сроки производства, проверки, упаковки и отгрузки в коммерческом предложении.
Вы организуете экспортную упаковку и международную доставку?
Упаковку и международную доставку можно согласовать для конкретного заказа. Способ упаковки, маршрут, стоимость и ответственность сторон указываются в коммерческом предложении и договоре.
Вы предоставляете помощь при установке и пусконаладке?
В зависимости от модели оборудования и страны установки мы можем обсудить удалённое сопровождение или выезд специалиста. Объём работ, требования к площадке и расходы согласовываются до оформления заказа.
Проводите ли вы обучение операторов?
Обучение операторов может быть предусмотрено в рамках проекта. Его формат, содержание, язык, место проведения и стоимость согласовываются отдельно и указываются в коммерческом предложении или договоре.
Можно ли получить удалённую техническую поддержку при неисправности?
Да, вы можете направить нам описание неисправности, модель станка и сообщение об ошибке. Наши специалисты изучат информацию и предложат дальнейшие действия. Условия технической поддержки определяются договором.
Как заказать расходные материалы и запасные части?
Сообщите нам модель и серийный номер станка, а также название или фотографию нужной детали. Мы проверим совместимость, наличие, стоимость и возможный срок поставки, после чего направим предложение.
Каков гарантийный срок и что покрывает гарантия?
Гарантийный срок, дата его начала, а также перечень покрываемых компонентов и работ указываются в договоре на конкретное оборудование. Условия поставки запасных частей и сервисного обслуживания также зависят от страны установки.
Часто задаваемые вопросы
Для каких деталей подходит GMF4028R?
Модель предназначена для крупных плит, рам, оснований, пресс-форм и других тяжелых заготовок.
Чем GMF4028R отличается от станков другого типа?
Портальная схема дает большее рабочее пространство и жесткость для крупногабаритных деталей по сравнению с компактным вертикальным центром.
Какие данные нужны для подбора конфигурации?
Отправьте чертёж детали, материал, допуски, размер партии и перечень требуемых операций. Система ЧПУ, зажимное устройство, инструментальная система, напряжение и дополнительные опции подтверждаются технической командой до заказа.
\n
Запросить техническое предложение
Отправьте чертёж детали, материал, размеры и массу заготовки, перечень операций, ключевые допуски, планируемый объём выпуска и страну поставки. Техническая команда проверит применимость конфигурации и подготовит предложение для вашего проекта.
