Основные преимущества CK61125E Общие сведения Модель оборудования：CK61125E Серия оборудования：серия CK Тип оборудования：токарный станок с ЧПУ с цельной станиной и направляющими скольжения (плоская станина) Система управления：не предоставлено Конструктивные особенности Конструкция с цельно...
Описание
маркер
Основные преимущества CK61125E
Общие сведения
- Модель оборудования：CK61125E
- Серия оборудования：серия CK
- Тип оборудования：токарный станок с ЧПУ с цельной станиной и направляющими скольжения (плоская станина)

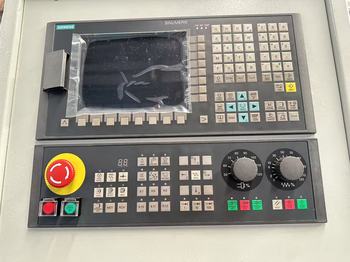

- Система управления：не предоставлено

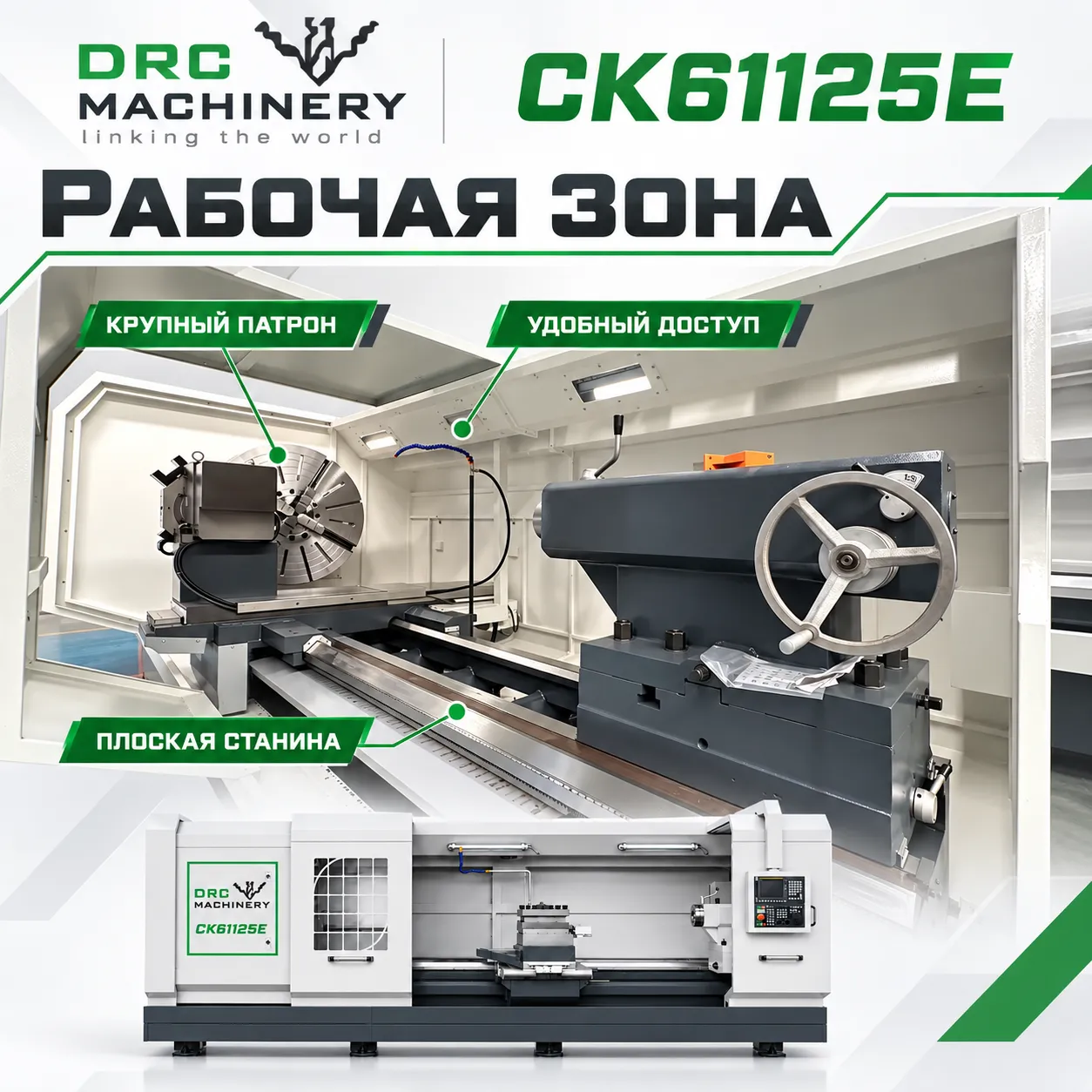

Конструктивные особенности
- Конструкция с цельной станиной высокой стабильности, высокая жёсткость
- Шпиндель с большим крутящим моментом, высокой жёсткостью, стабильными и надёжными характеристиками
- Трёхступенчатое регулирование скорости шпинделя с бесступенчатым частотным регулированием внутри каждой ступени
- Высокопрочное основание, расширенный суппорт, подходит для силового точения
- Автоматическая централизованная система смазки, удобное обслуживание
- Конструкция направляющих скольжения, высокая жёсткость, подходит для тяжёлой обработки резанием
- Конструкция с цельной станиной, высокая стабильность
- Сверхбольшой типоразмер, широкий диапазон обработки
- Большой патрон, подходит для обработки крупных дисковых деталей
<!— MARKETING_ASSETS_START —>
Особенности продукта
Токарный станок с ЧПУ CK61125E с цельной станиной и направляющими скольжения оснащён конструкцией с цельной станиной высокой стабильности. Шпиндель отличается большим крутящим моментом, высокой жёсткостью, стабильной и надёжной работой. Предусмотрено трёхступенчатое регулирование скорости шпинделя с бесступенчатым частотным регулированием внутри каждой ступени. Станок имеет высокопрочное основание, расширенный суппорт и автоматическую централизованную систему смазки. Подходит для силовой обработки сверхкрупных валов и дисковых деталей.
Технические характеристики CK61125E
Рабочая зона / размеры обработки
| Параметр | Значение | Единица изм. |
|---|---|---|
| Макс. диаметр обработки над станиной | 1250 | mm |
| Макс. диаметр вращения над суппортом | 850 | mm |
| Макс. диаметр точения (диски) | 1250 | mm |
| Макс. длина заготовки | 1500/2000/3000/5000 | mm |
| Макс. длина точения | 1350/1850/2850 | mm |
Перемещения
| Параметр | Значение | Единица изм. |
|---|---|---|
| Перемещение по оси X | 650 | mm |
| Перемещение по оси Z | 1350/1850/2850 | mm |
Подачи и скорости
| Параметр | Значение | Единица изм. |
|---|---|---|
| Скорость быстрого перемещения по оси X | 4 | m/min |
| Скорость быстрого перемещения по оси Z | 5 | m/min |

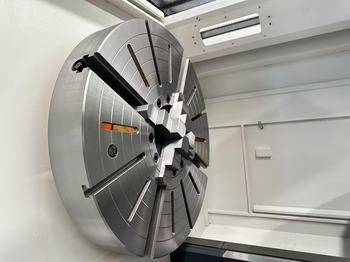

Зажимные устройства
| Параметр | Значение | Единица изм. |
|---|---|---|
| Тип патрона | ручной патрон | — |
| Размер патрона | 630 | mm |
Задняя бабка
| Параметр | Значение | Единица изм. |
|---|---|---|
| Диаметр пиноли задней бабки | 160 | mm |
| Ход пиноли | 250 | mm |
| Конус пиноли задней бабки | MT6A | — |

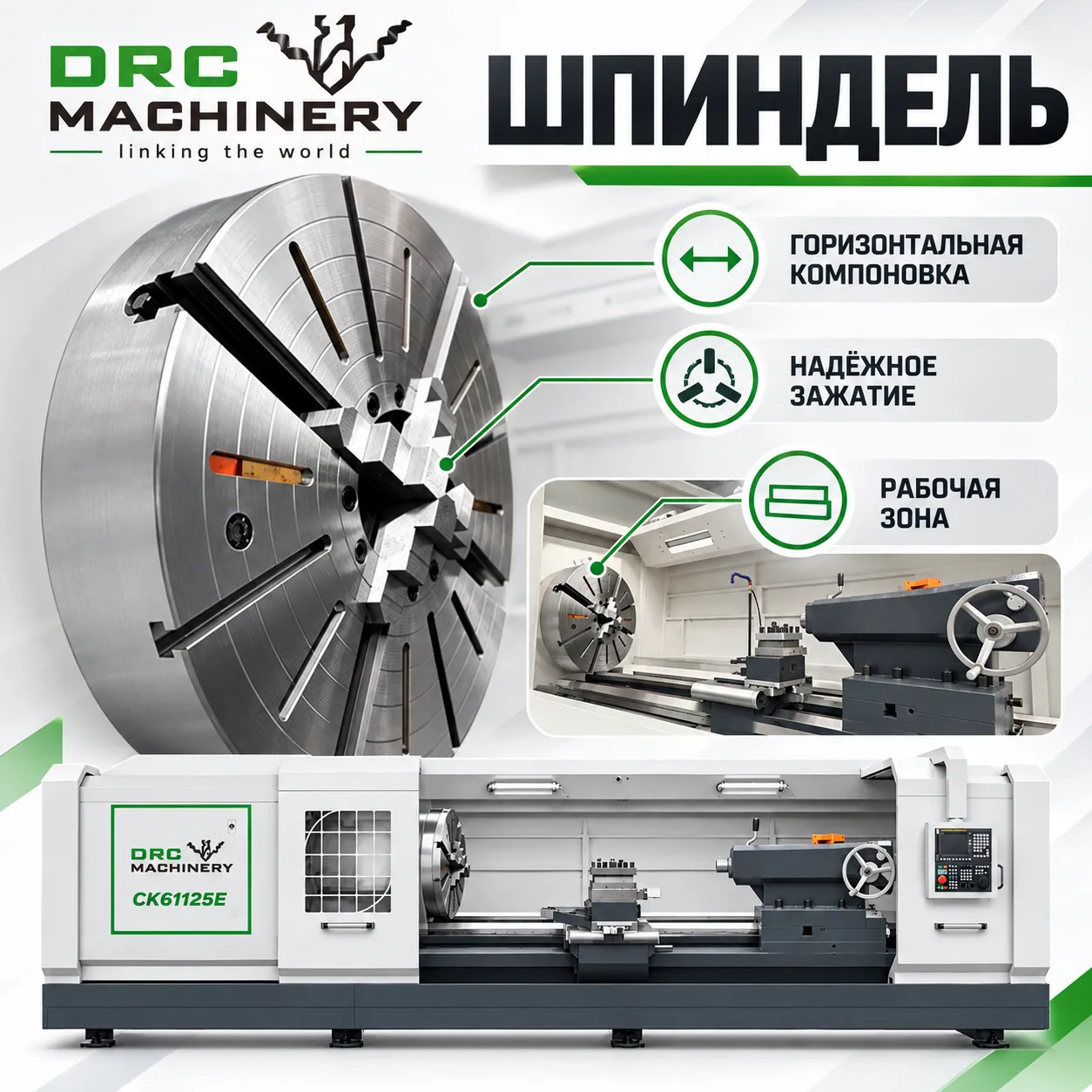

Шпиндель
| Параметр | Значение | Единица изм. |
|---|---|---|
| Форма и обозначение переднего конца шпинделя | A2-15 | — |
| Диаметр сквозного отверстия шпинделя | 130 | mm |
| Конус отверстия шпинделя | Metric140/1:20 | — |
| Диапазон частоты вращения шпинделя | 10-50, 40-120, 100-400 | r/min |
| Способ изменения частоты вращения шпинделя | 3 ступени механического переключения, бесступенчатое внутри диапазона | — |
| Мощность двигателя шпинделя (продолжительный режим) | 22 | kW |

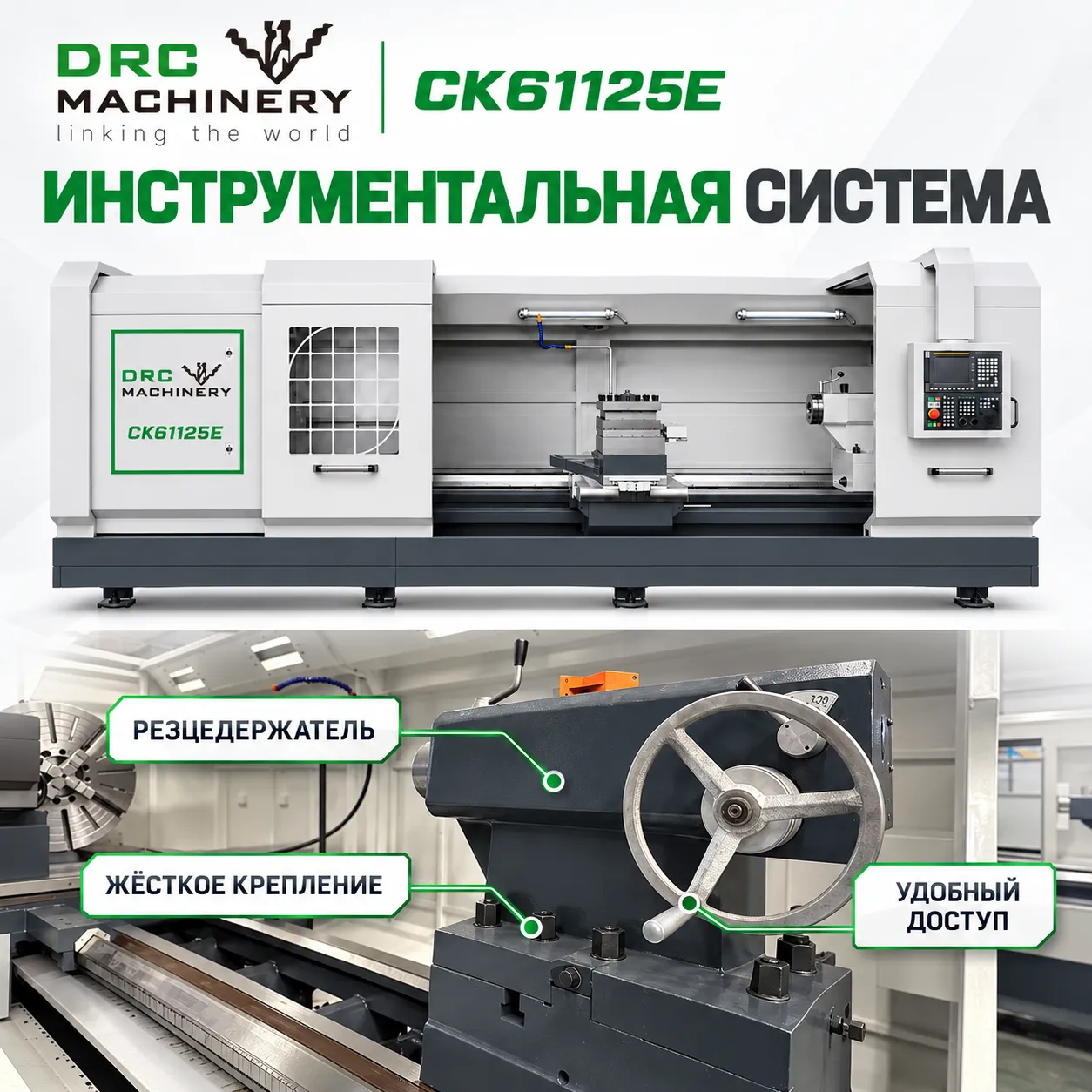

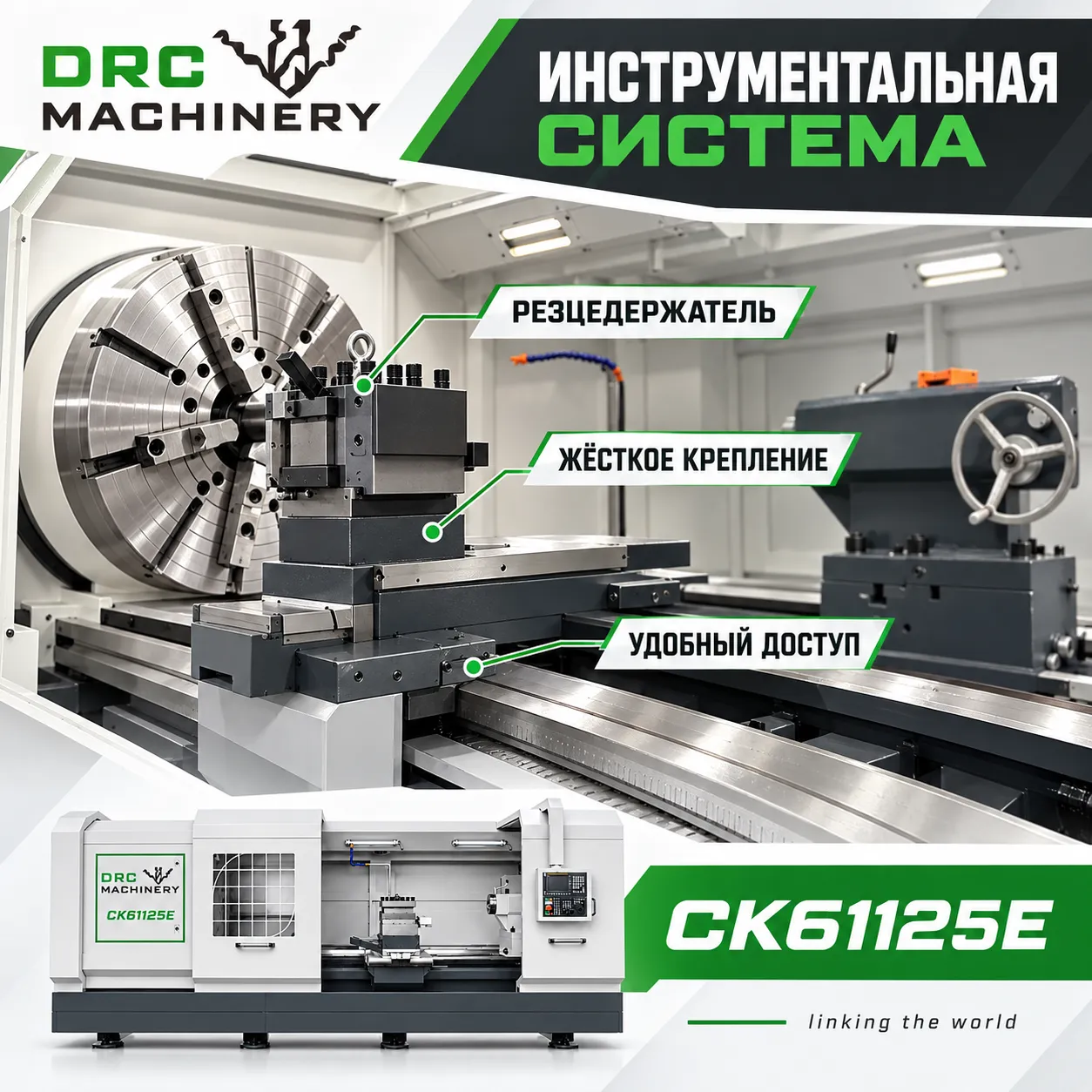

Инструментальный магазин
| Параметр | Значение | Единица изм. |
|---|---|---|
| Макс. сечение инструмента в держателе | 40×40 | mm |
Направляющие
| Параметр | Значение | Единица изм. |
|---|---|---|
| Тип направляющих | жёсткие направляющие | — |
Электроприводы и двигатели
| Параметр | Значение | Единица изм. |
|---|---|---|
| Крутящий момент серводвигателя оси X | 15 | Nm |
| Крутящий момент серводвигателя оси Z | 18/22/30 | Nm |
Электропитание
| Параметр | Значение | Единица изм. |
|---|---|---|
| Суммарная мощность станка | 29/31/30 | kW |
| Суммарный ток станка | 62/65/65 | A |
Габариты и масса
| Параметр | Значение | Единица изм. |
|---|---|---|
| Масса станка | 8500/9000/10000 | kg |
| Размеры станка (Д×Ш×В) | 4300/4600/5600×2355×2425 | mm |
Почему выбирают CK61125E
CK61125E — горизонтальный токарный станок с ЧПУ, системой GSK и четырьмя позициями инструмента для точной обработки деталей средней нагрузки. Плоская станина и горизонтальная схема удобны для обработки валов, втулок, фланцев и длинномерных деталей. Такая компоновка дает понятный доступ к патрону, инструменту и задней бабке и подходит для широкого диапазона токарных операций.
Преимущества по сравнению с аналогичными станками
- По сравнению с компактными станками с наклонной станиной удобнее работать с длинными валами и крупными заготовками.
- Традиционная горизонтальная компоновка упрощает наладку, контроль детали и обслуживание рабочей зоны.
- Станок можно использовать как для единичных деталей, так и для повторяющихся производственных партий.
Области применения
- валы, оси и шпиндельные детали
- втулки, кольца и фланцы
- детали насосов, клапанов и сельскохозяйственной техники
- ремонтное и общее машиностроение
Фотографии CK61125E
Производственная площадка и инженерная команда DRC Machinery
Следующие фотографии показывают производственный участок и работу специалиста DRC Machinery. Это общие материалы о компании: оборудование на снимках не является станком, описанным на этой странице, и фотографии не подтверждают его сборку или испытания.
Контроль качества и согласование приёмки
Фотографии ключевых узлов, сборки и испытаний конкретного станка предоставляются только при наличии соответствующих проектных материалов.
DRC Machinery на международных выставках
Подготовка оборудования к упаковке и отгрузке
Ниже показаны общие фотографии подготовки оборудования DRC Machinery к международной перевозке. Они не подтверждают отгрузку модели, описанной на этой странице.
Поставка, документация и сервисная поддержка
Фотографии упаковки и отгрузки на этой странице показывают общий процесс DRC Machinery и не подтверждают отправку именно данной модели. Способ защиты, упаковки и перевозки согласовывается для конкретного заказа.
Состав технической документации, условия установки и пусконаладки, формат обучения, удалённой поддержки и поставки запасных частей определяются в коммерческом предложении и договоре. Сроки, стоимость выезда специалиста и гарантийные обязательства также согласовываются по проекту.
Поставка, установка и послепродажная поддержка
Сколько времени занимает поставка оборудования после оформления заказа?
Срок поставки зависит от модели, комплектации и дополнительных требований. После согласования технических условий мы укажем сроки производства, проверки, упаковки и отгрузки в коммерческом предложении.
Вы организуете экспортную упаковку и международную доставку?
Упаковку и международную доставку можно согласовать для конкретного заказа. Способ упаковки, маршрут, стоимость и ответственность сторон указываются в коммерческом предложении и договоре.
Вы предоставляете помощь при установке и пусконаладке?
В зависимости от модели оборудования и страны установки мы можем обсудить удалённое сопровождение или выезд специалиста. Объём работ, требования к площадке и расходы согласовываются до оформления заказа.
Проводите ли вы обучение операторов?
Обучение операторов может быть предусмотрено в рамках проекта. Его формат, содержание, язык, место проведения и стоимость согласовываются отдельно и указываются в коммерческом предложении или договоре.
Можно ли получить удалённую техническую поддержку при неисправности?
Да, вы можете направить нам описание неисправности, модель станка и сообщение об ошибке. Наши специалисты изучат информацию и предложат дальнейшие действия. Условия технической поддержки определяются договором.
Как заказать расходные материалы и запасные части?
Сообщите нам модель и серийный номер станка, а также название или фотографию нужной детали. Мы проверим совместимость, наличие, стоимость и возможный срок поставки, после чего направим предложение.
Каков гарантийный срок и что покрывает гарантия?
Гарантийный срок, дата его начала, а также перечень покрываемых компонентов и работ указываются в договоре на конкретное оборудование. Условия поставки запасных частей и сервисного обслуживания также зависят от страны установки.
Часто задаваемые вопросы
Для каких деталей подходит CK61125E?
Модель предназначена для наружного и внутреннего точения валов, втулок, фланцев и других тел вращения.
Чем CK61125E отличается от станков другого типа?
Плоская станина дает удобную рабочую зону и особенно практична при обработке длинных деталей с поддержкой задней бабкой.
Какие данные нужны для подбора конфигурации?
Отправьте чертёж детали, материал, допуски, размер партии и перечень требуемых операций. Система ЧПУ, зажимное устройство, инструментальная система, напряжение и дополнительные опции подтверждаются технической командой до заказа.
