Горизонтальный обрабатывающий центр HME-125S
Основные преимущества HME-125S Преимущества станка Симметричная рамная стойка и компоновка с центральным подвесом шпиндельной бабки гарантируют равномерное распределение рабочих усилий и равномерную температурную деформацию станка. Высокопроизводительный коротконосый шпиндель отличается большим...
Описание
маркер
Основные преимущества HME-125S
Преимущества станка
- Симметричная рамная стойка и компоновка с центральным подвесом шпиндельной бабки гарантируют равномерное распределение рабочих усилий и равномерную температурную деформацию станка.

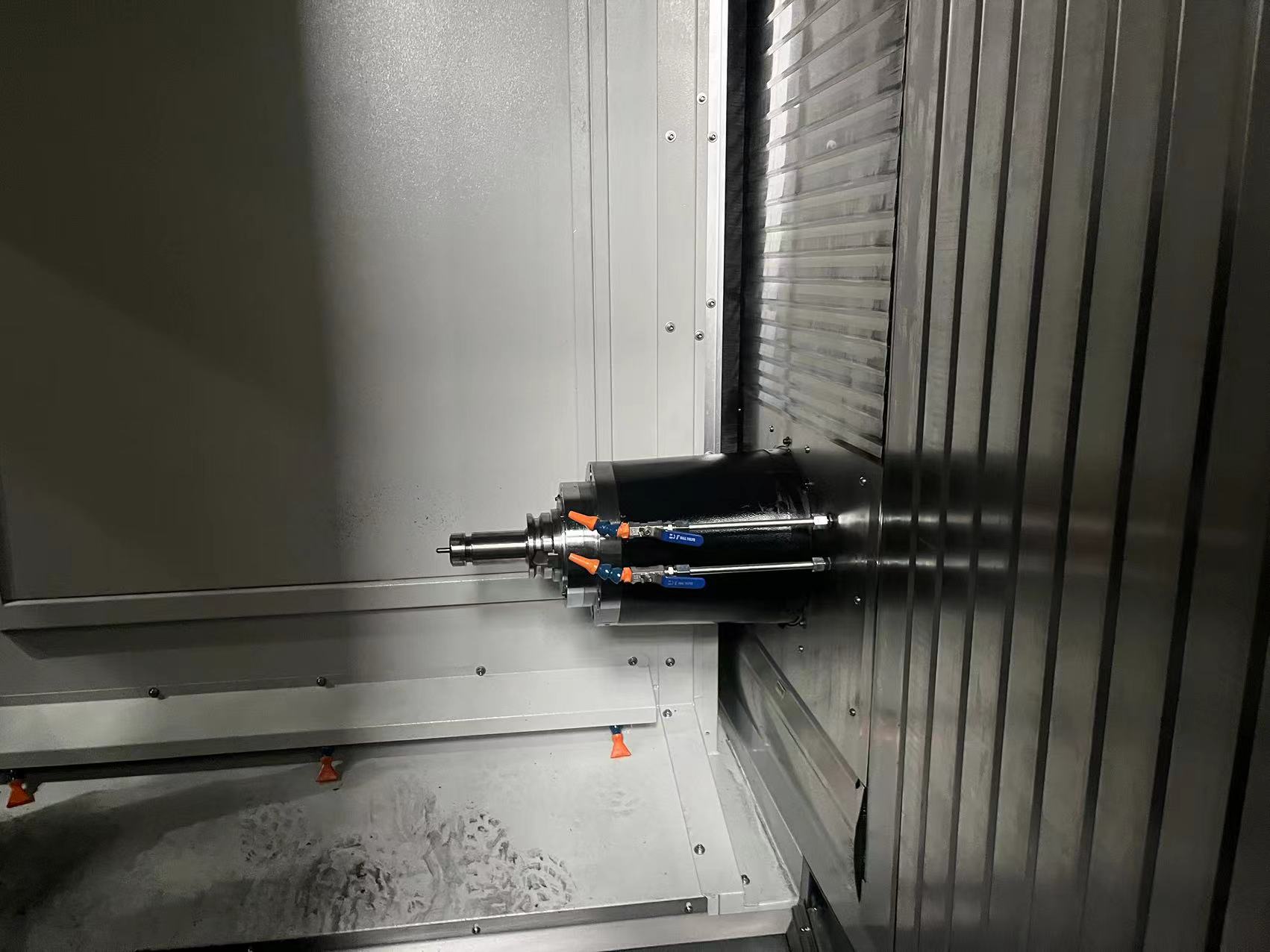

- Высокопроизводительный коротконосый шпиндель отличается большим крутящим моментом при резании, возможна комплектация коробкой передач для соответствия требованиям тяжелого резания.

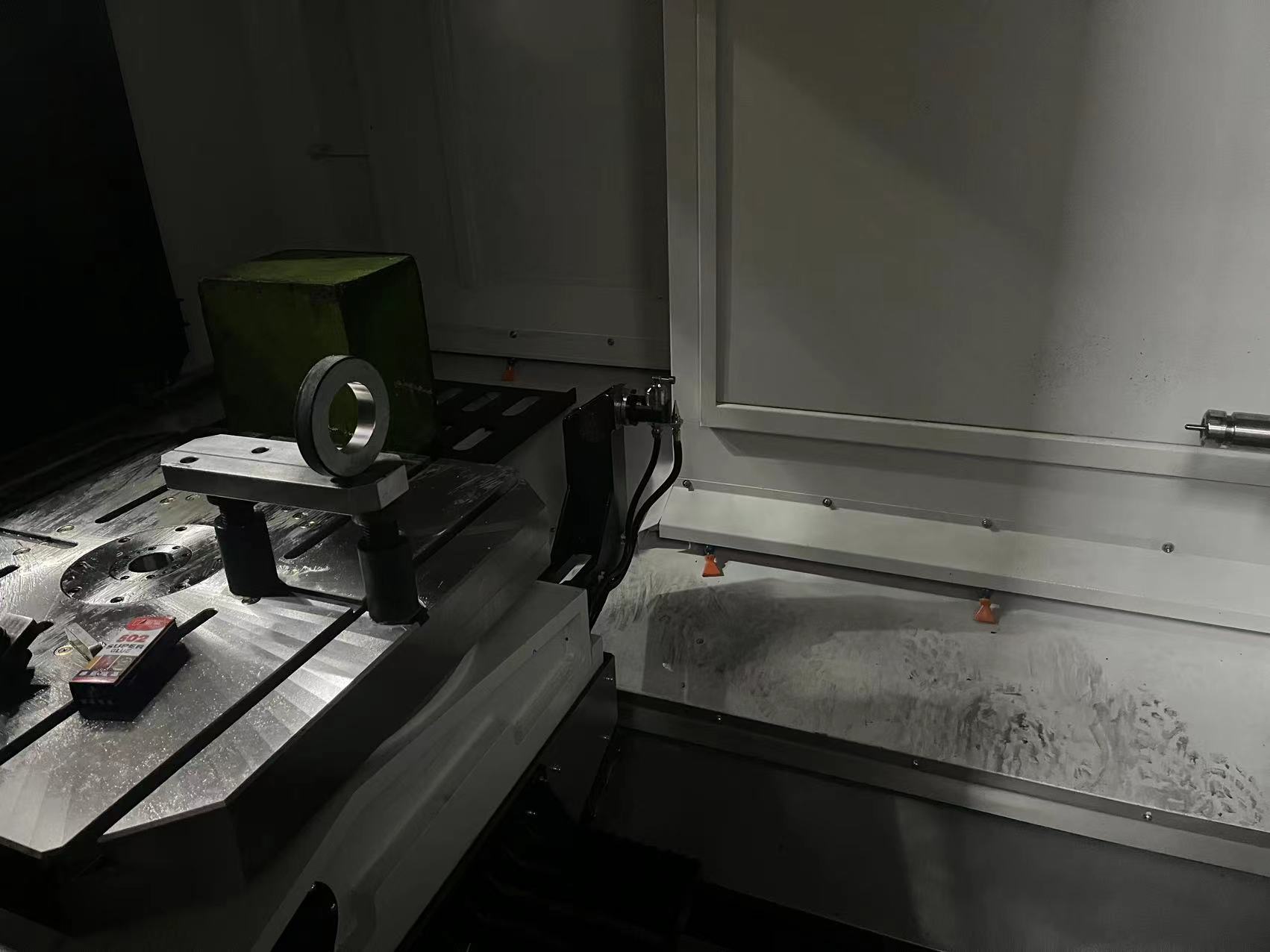

- Высококачественный поворотный стол с ЧПУ имеет высокое усилие зажима и высокую точность позиционирования, деление с шагом 1 градус входит в стандартную комплектацию.
- Импортированные из Тайваня ходовые винты и роликовые линейные направляющие отличаются высокой жесткостью, плавным ходом и высокой динамической точностью.
- По всем трем осям применены цельные закаленные направляющие скольжения с большой площадью контакта, цельная конструкция станка отличается высокой жесткостью, хорошей грузоподъемностью и высокой стабильностью работы.
- Коробка передач с закаленными направляющими скольжения собственного производства и шпиндель с зубчатым приводом, двухступенчатая зубчатая передача отличаются высоким КПД и отличной способностью к тяжелому резанию.
- Эргономичный и продуманный дизайн, очень высокая стабильность работы и простота технического обслуживания.

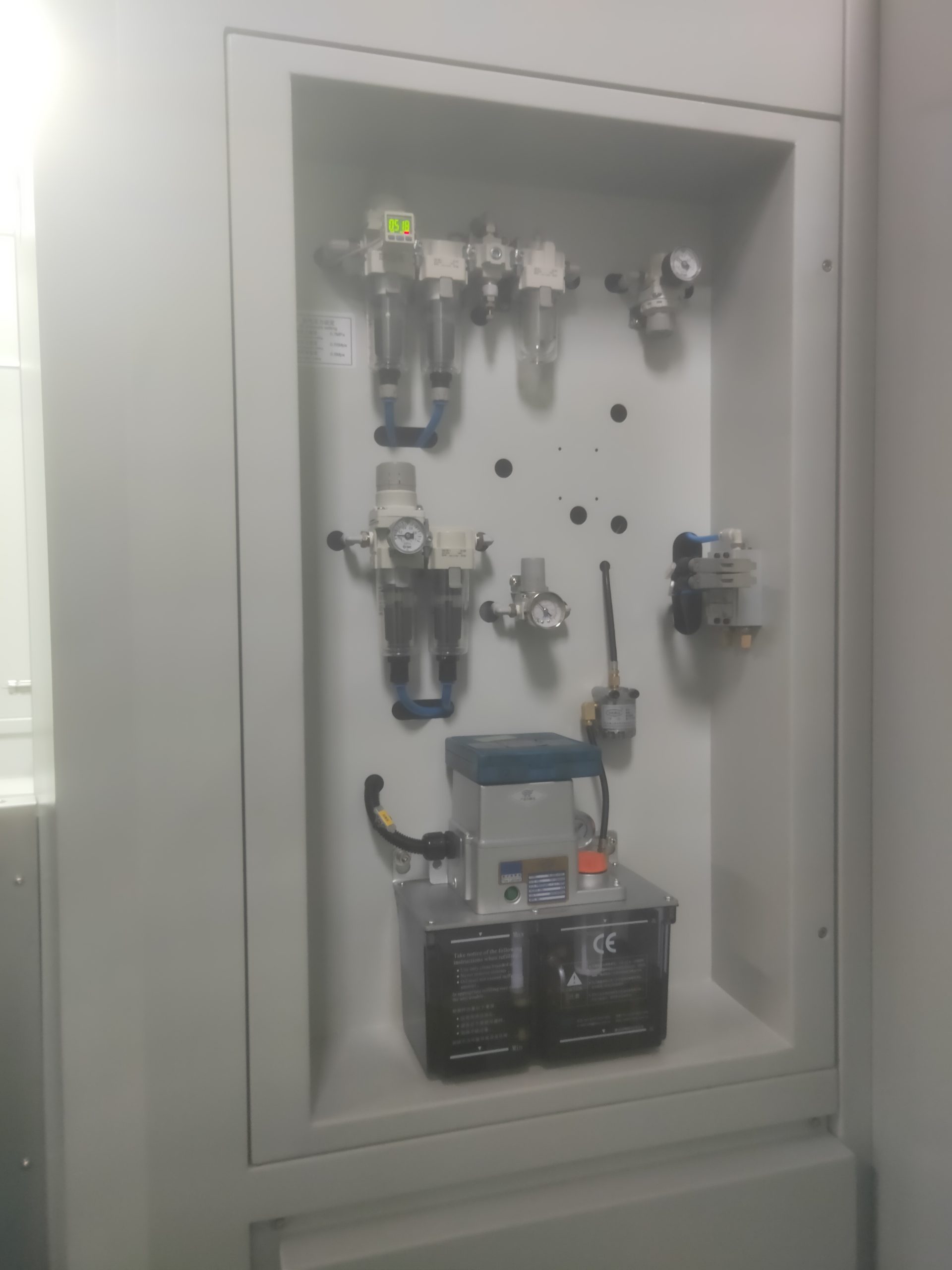

- Блок управления системой смазки и пневматический блок централизованно смонтированы со стороны оператора станка, что облегчает ежедневное техническое обслуживание и проверку.

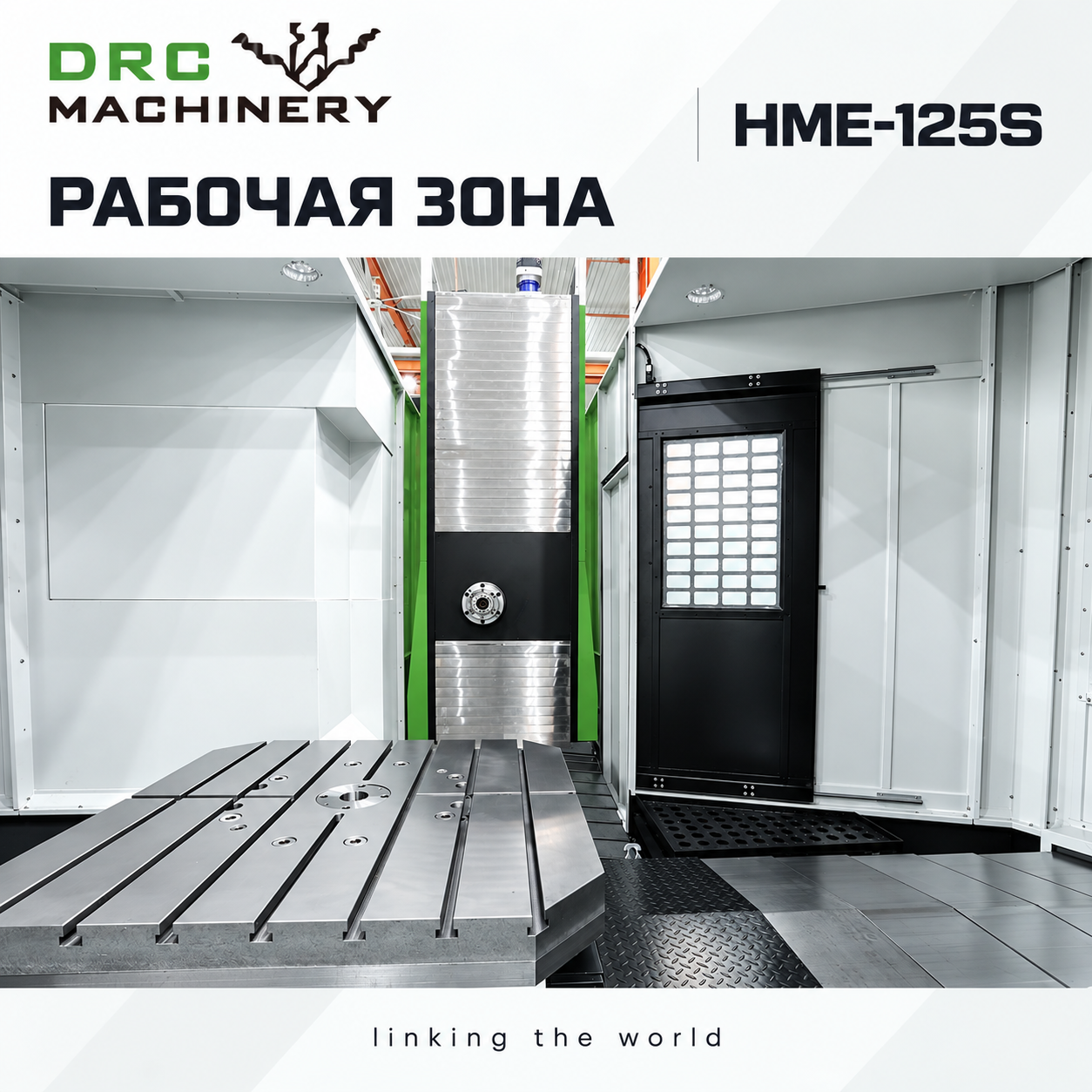

- Большой рабочий стол предназначен для обработки крупногабаритных заготовок.

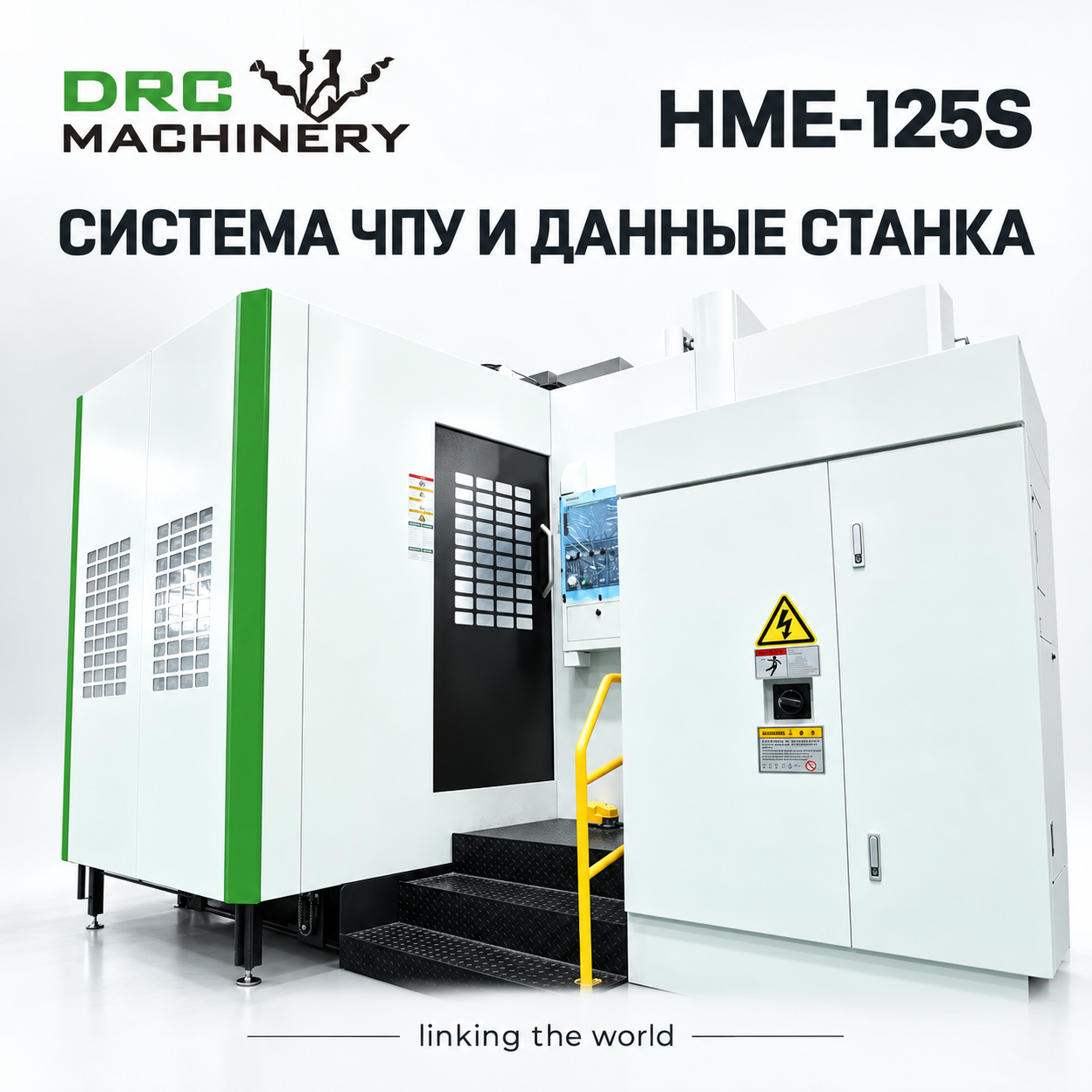

Технические характеристики HME125S
Перемещения
| Параметр | Значение | Единица изм. |
|---|---|---|
| Перемещение по осям X/Y/Z | mm |
Подачи и скорости
| Параметр | Значение | Единица изм. |
|---|---|---|
| Скорость быстрых перемещений X/Y/Z | 15/15/12 m/min |

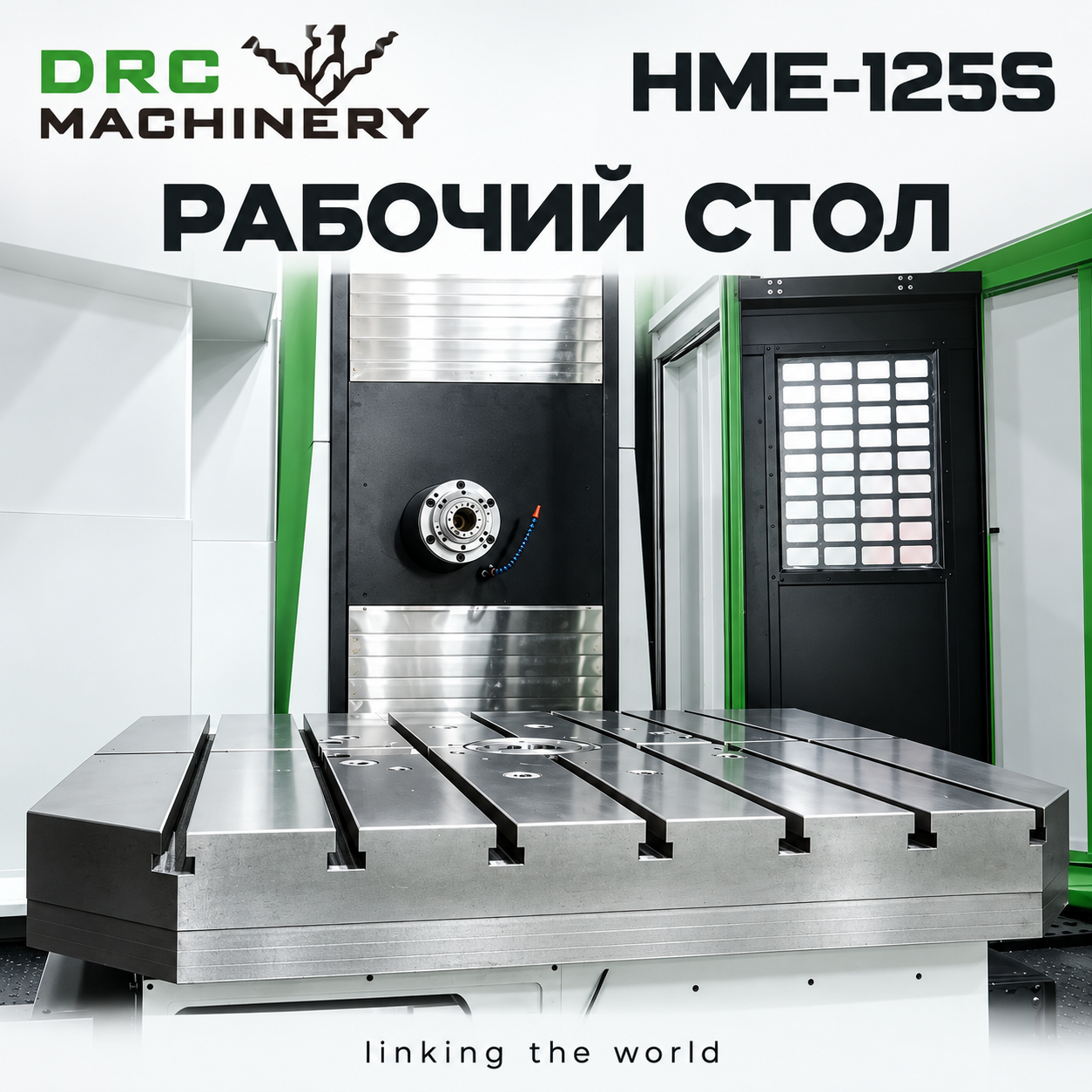

Рабочий стол
| Параметр | Значение | Единица изм. | Примечание |
|---|---|---|---|
| Размер рабочего стола | 1250×1250 mm | ||
| Макс. нагрузка на рабочий стол | 3000 kg | ||
| Угол деления стола | 1° | стандартно | |
| Точность позиционирования стола | 8" | стандартно | |
| Точность повторного позиционирования стола | ±2" | стандартно |

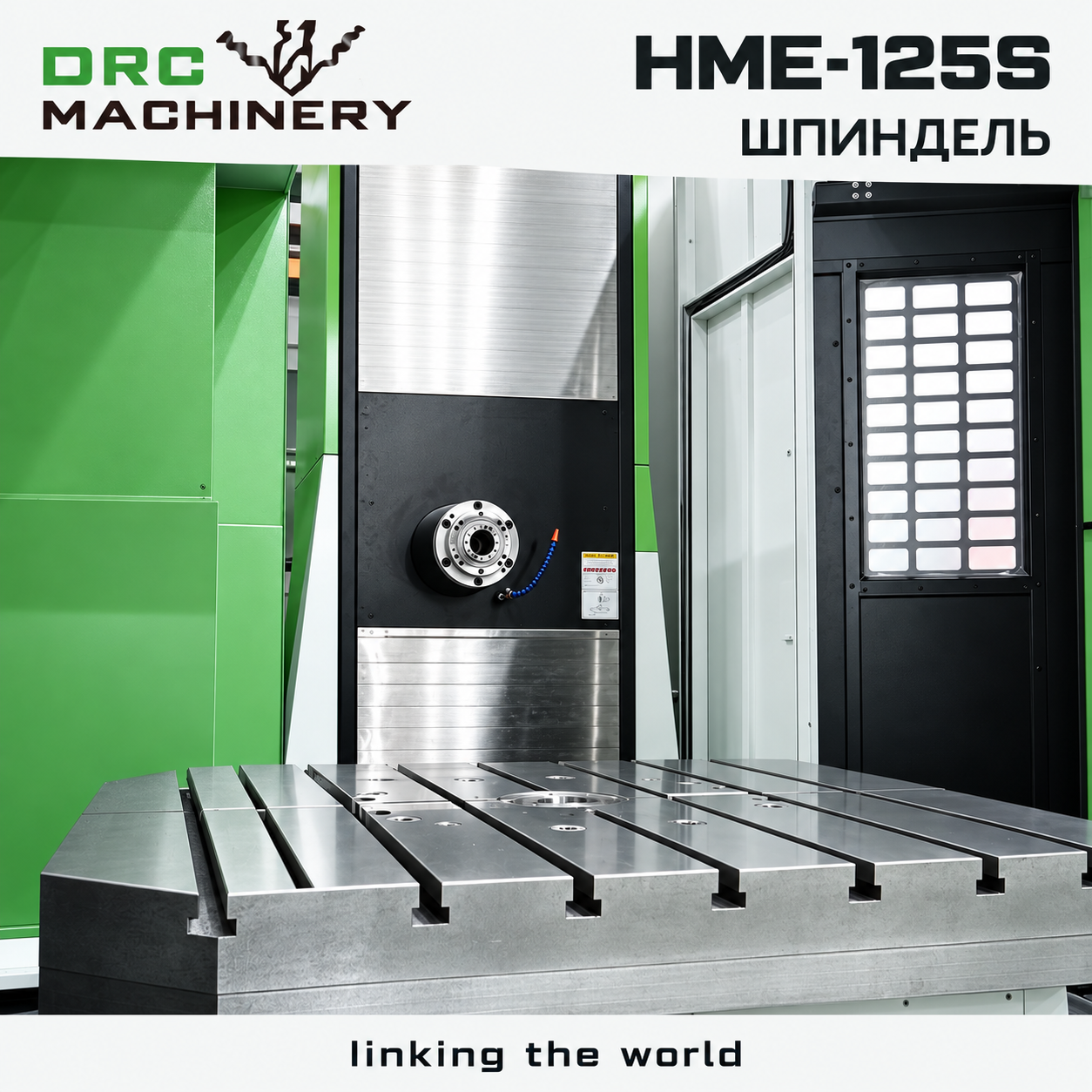

Шпиндель
| Параметр | Значение | Единица изм. | Примечание |
|---|---|---|---|
| Расстояние от оси шпинделя до стола | 100-1700 mm | ||
| Конус шпинделя | BT50 | ||
| Частота вращения шпинделя | 6000 r/min | стандартно | |
| Мощность двигателя шпинделя | kW |

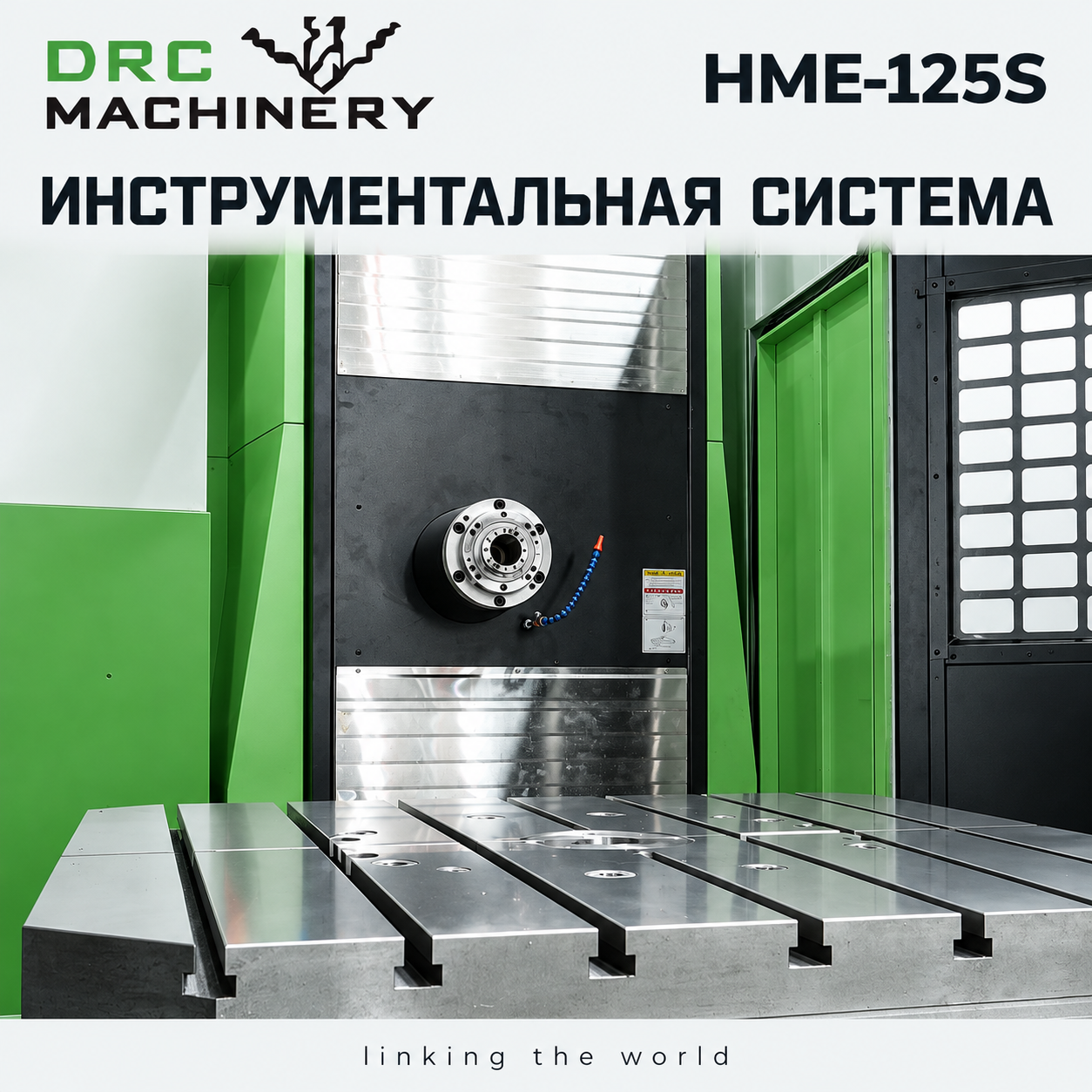

Инструментальный магазин
| Параметр | Значение | Единица изм. |
|---|---|---|
| Ёмкость инструментального магазина | 24 шт. | |
| Макс. диаметр инструмента | φ125 mm | |
| Макс. длина инструмента | 500 mm | |
| Время смены инструмента | 12 s |
Точность
| Параметр | Значение | Единица изм. |
|---|---|---|
| Точность позиционирования X/Y/Z | mm | |
| Точность повторного позиционирования X/Y/Z | 0.01 mm |
Габариты и масса
| Параметр | Значение | Единица изм. |
|---|---|---|
| Масса станка | kg | |
| Габаритные размеры станка | mm |
Подходящие задачи и подбор конфигурации
Горизонтальный обрабатывающий центр HME-125S можно рассматривать для обработки корпусных деталей, требующих фрезерования плоскостей и обработки отверстий с нескольких сторон. Возможность применения станка необходимо оценивать по чертежу, размерам и массе заготовки, материалу, оснастке, операциям и требованиям к точности. Окончательная конфигурация согласовывается для конкретного проекта.
Производство, инженерная команда и контроль качества
Следующие фотографии показывают производственную площадку и работу специалиста DRC Machinery. Это общие материалы о компании, а не фотографии сборки или испытаний именно HME-125S.
Производственный цех
Работа инженерной команды
Контроль качества и приёмка перед отгрузкой
Для выбранной конфигурации HME-125S можно запросить доступные материалы по ключевым узлам, сборке, проверкам и испытаниям. Фотографии и протоколы относятся к конкретному станку только при наличии подтверждающих проектных документов.
DRC Machinery на международных отраслевых выставках
Упаковка и международная отгрузка
Изображения ниже показывают общий порядок подготовки оборудования DRC Machinery к международной перевозке. Они не подтверждают отгрузку именно HME-125S.
Поставка, документация и сервисная поддержка
Срок изготовления и график поставки HME-125S уточняются после согласования технической конфигурации и условий заказа. Состав технической документации, способ упаковки и маршрут перевозки определяются для конкретного проекта.
Формат установки, пусконаладочных работ, обучения операторов, удалённой технической поддержки и поставки запасных частей обсуждается при подготовке предложения. Объём работ, стоимость выезда специалиста и гарантийные обязательства фиксируются в коммерческом предложении и договоре.
Часто задаваемые вопросы
Как понять, подходит ли HME-125S для моей детали?
Пришлите чертёж, материал, размеры и массу заготовки, перечень операций, требования к точности и планируемый объём выпуска. Техническая команда проверит применимость конкретной конфигурации.
Можно ли обрабатывать тяжёлые корпусные детали?
Решение зависит не только от допустимой нагрузки на стол, но и от размеров заготовки, положения центра тяжести, массы оснастки и условий обработки. Предельные значения должны быть подтверждены актуальным техническим предложением.
Какие функции входят в стандартную комплектацию?
Состав стандартной комплектации и доступные опции уточняются по актуальной спецификации HME-125S для выбранной механической версии и системы ЧПУ. Дополнительные функции не следует считать стандартными без письменного подтверждения.
Какие данные нужны для расчёта предложения?
Нужны чертёж детали, материал, размеры и масса заготовки, список операций, ключевые допуски, ожидаемый объём выпуска и страна поставки.
Как согласуются проверки и приёмка?
Методы проверки, критерии приёмки, возможность испытания на детали и состав протоколов согласовываются в техническом соглашении. Общая схема контроля не заменяет результаты испытаний конкретного станка.
Какие документы и услуги поддержки доступны?
Состав документов, установка, обучение, удалённая поддержка и поставка запасных частей обсуждаются для конкретного проекта и указываются в коммерческом предложении и договоре.
Запросить техническое предложение
Отправьте чертёж и основные требования к обработке. Мы проверим применимость HME-125S и подготовим техническое предложение для вашего проекта.
