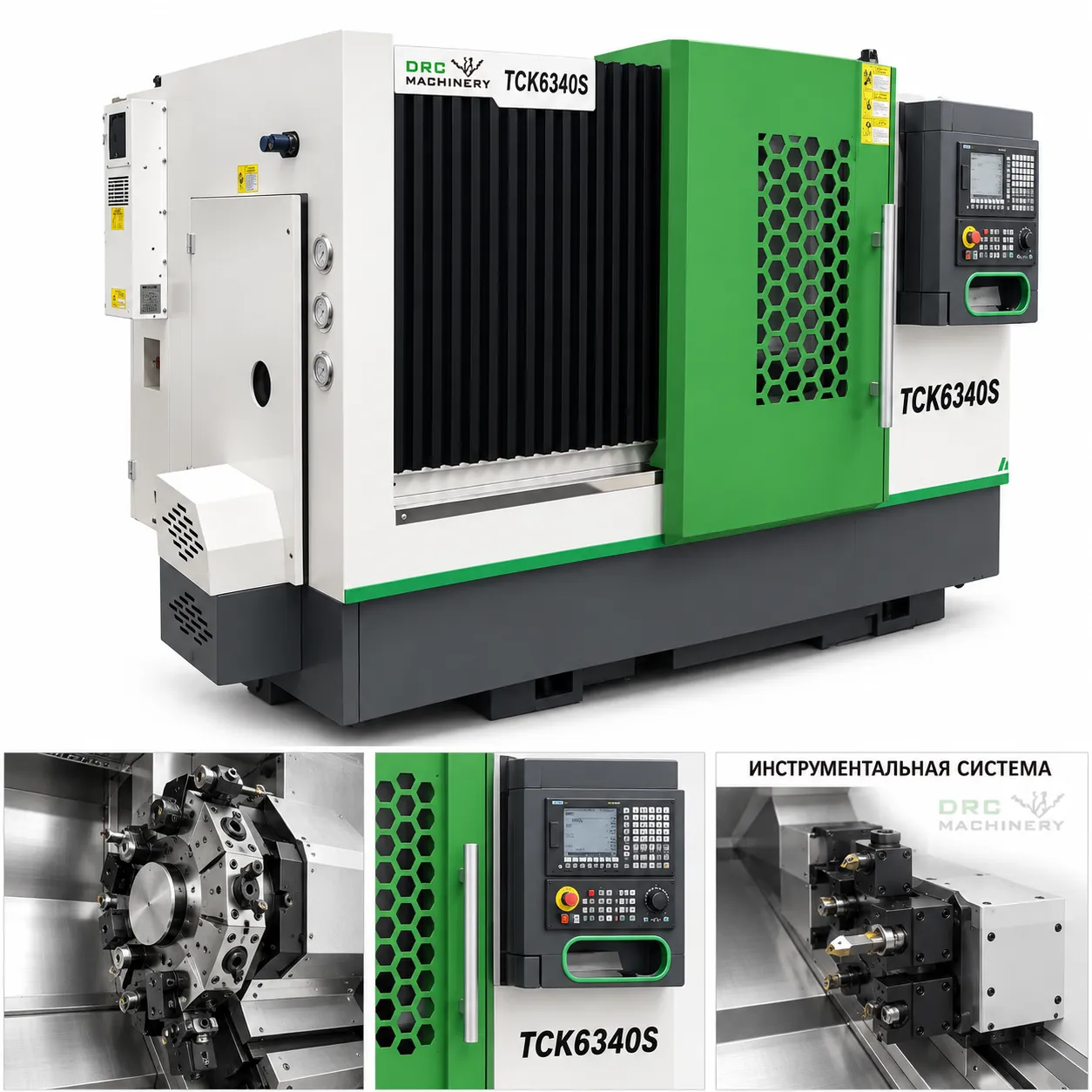

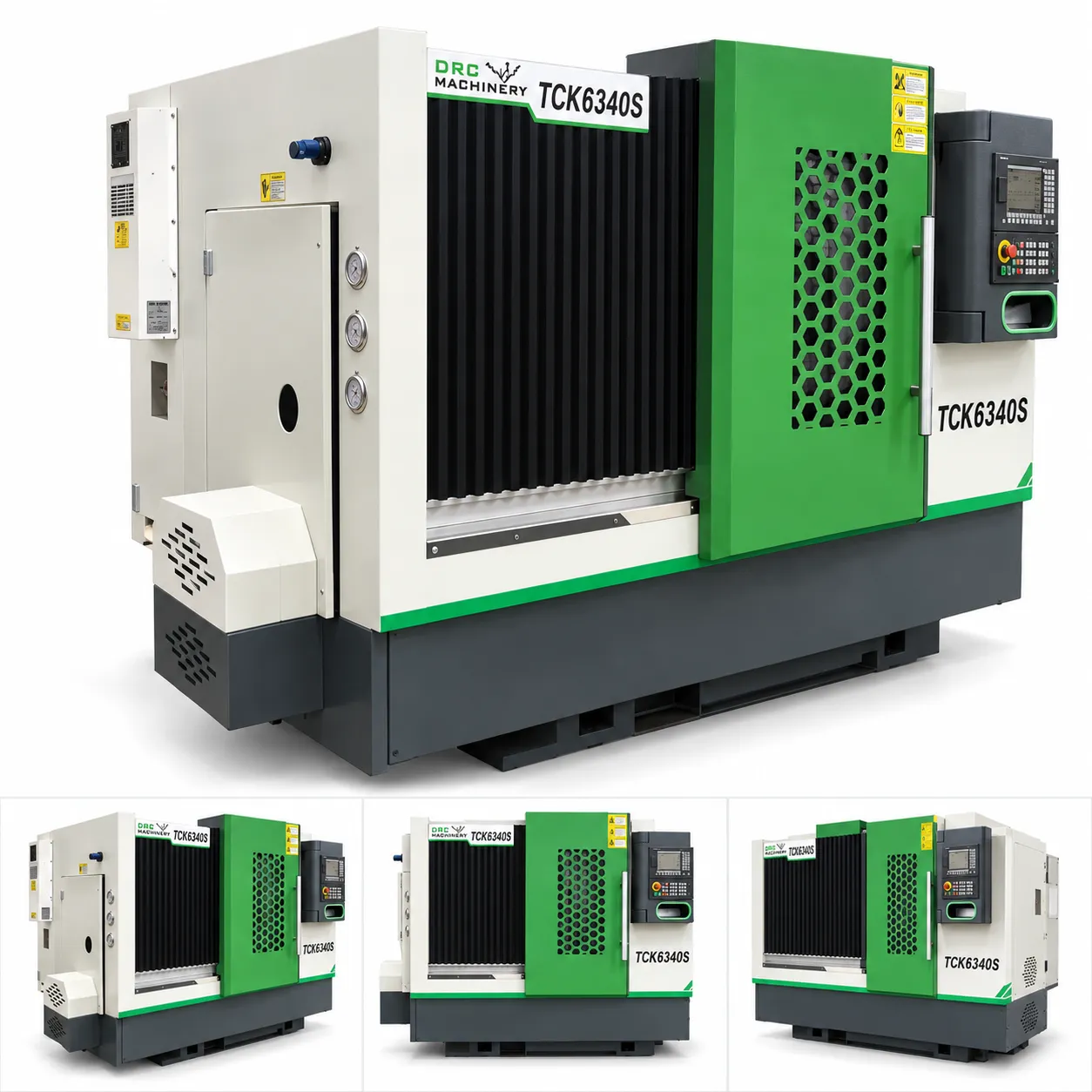

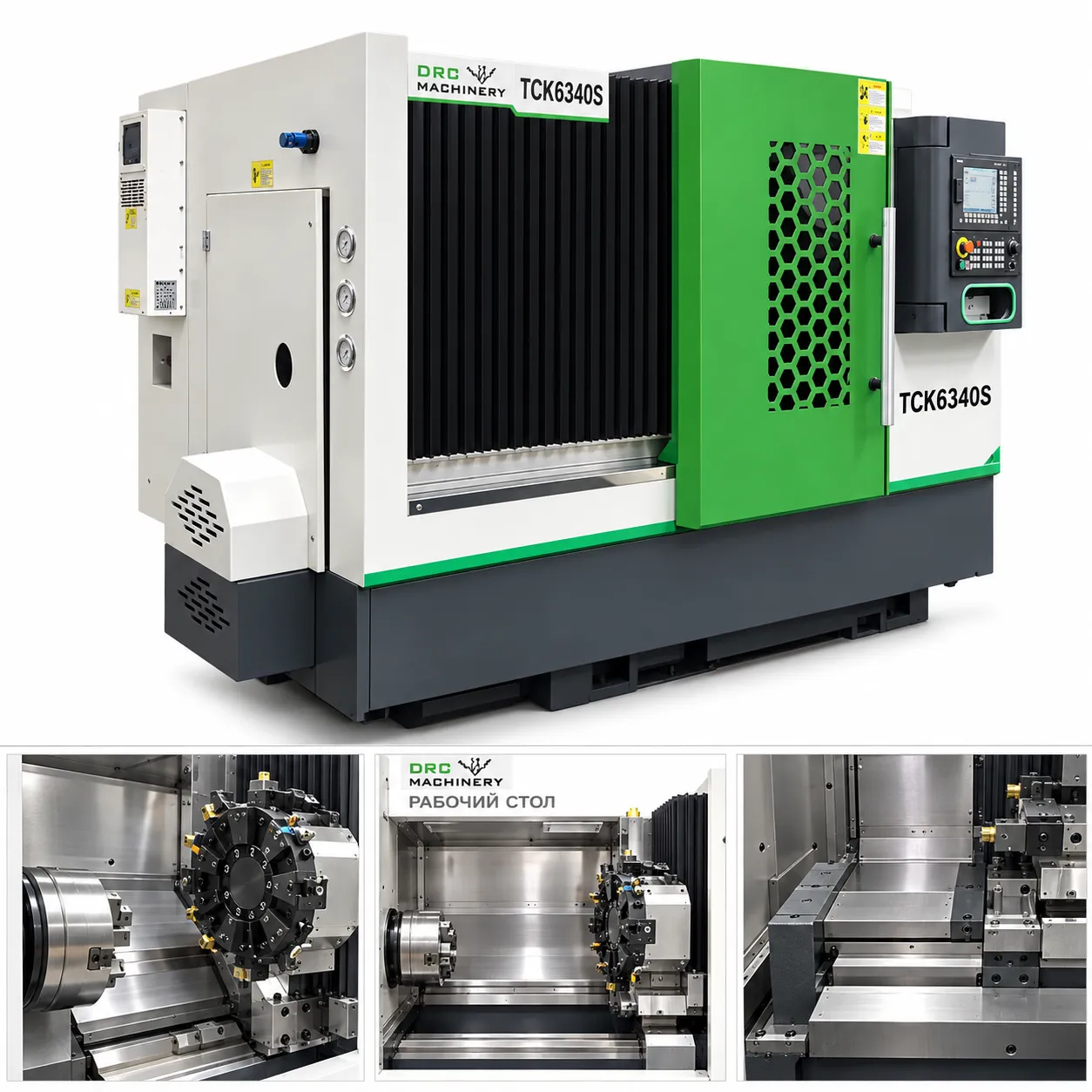

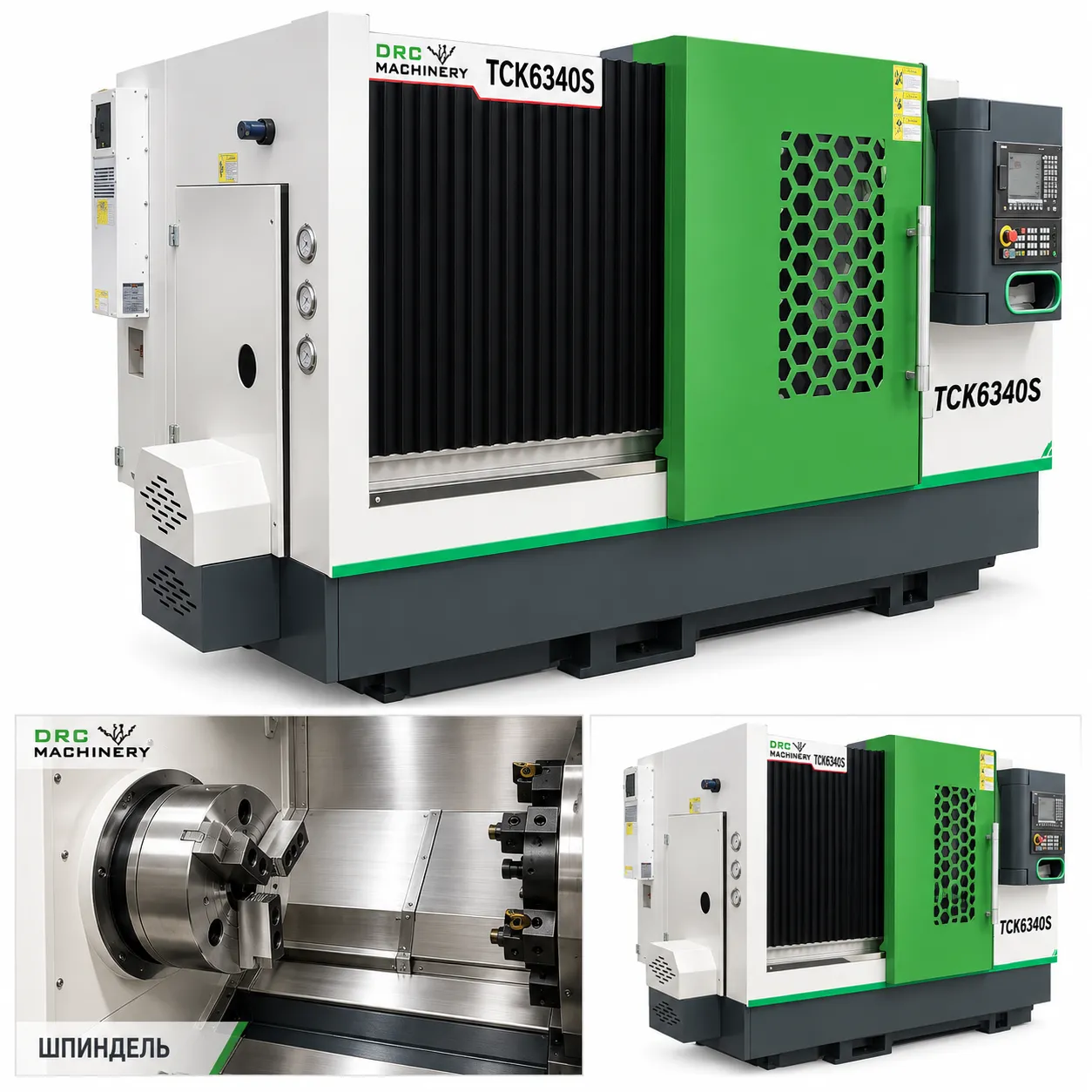

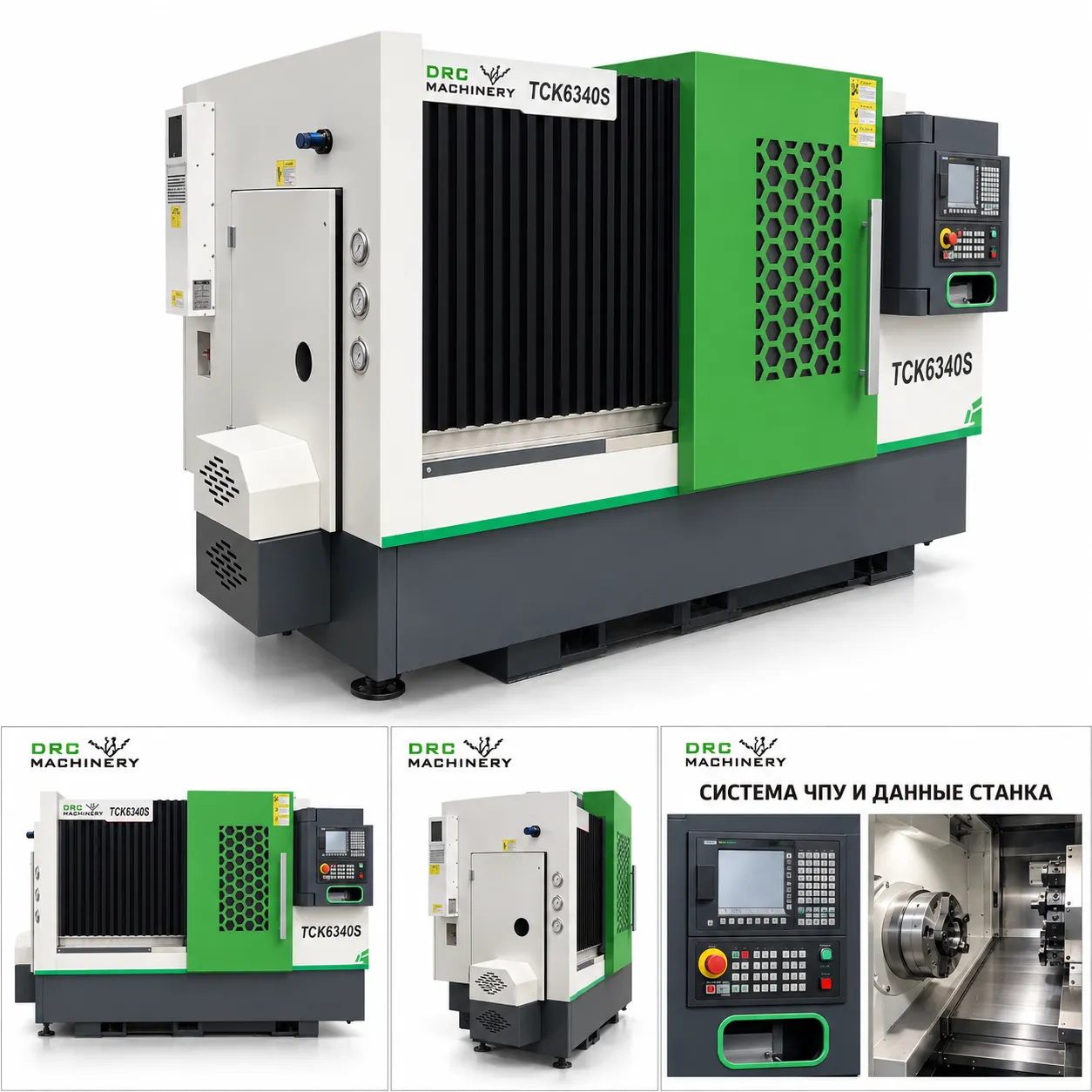

Горизонтальный токарный станок TCK6340S
Основные преимущества TCK6340S Общая информация Модель станка: TCK6340S Серия станков: серия TCK Тип станка: токарный станок с ЧПУ с наклонной станиной и линейными направляющими Система управления: не предоставлена Особенности конструкции Конструкция цельной наклонной станины под углом 45° об...
Описание
маркер
Основные преимущества TCK6340S
Общая информация
- Модель станка: TCK6340S
- Серия станков: серия TCK
- Тип станка: токарный станок с ЧПУ с наклонной станиной и линейными направляющими
- Система управления: не предоставлена
Особенности конструкции
- Конструкция цельной наклонной станины под углом 45° обеспечивает удобный отвод стружки и высокую жёсткость.
- Модернизированная версия серии S с улучшенными эксплуатационными характеристиками.
- Высокоточные тайваньские направляющие обеспечивают высокую скорость и точность обработки.
- Обеспечивается большой объём и удобство отвода стружки, доступен выбор правого или заднего варианта отвода стружки.
- Шпиндельные узлы доступны в двух исполнениях: для тяжёлого резания и высокоскоростном, конфигурация выбирается опционально.
- Шпиндельный узел для тяжёлого резания предназначен для обработки деталей типа подшипников и зубчатых колёс.
- Высокоскоростной шпиндельный узел предназначен для высокоскоростной высокоточной обработки.
- Конструкция ходовых винтов с предварительным растяжением обеспечивает высокую стабильность точности.
- Рядный резцедержатель входит в стандартную комплектацию и обеспечивает высокую скорость смены инструмента.
- Опционально доступна револьверная головка, позволяющая выполнять большее количество технологических операций.
- Цельная наклонная станина изготовлена методом литья и отличается высокой жёсткостью.
- Ход оси Z увеличен, что обеспечивает более широкий диапазон обработки.
Особенности станка
Токарный станок с ЧПУ TCK6340S с наклонной станиной и линейными направляющими является модернизированной версией модели TCK6340. Он оснащён цельной наклонной станиной под углом 45° и высокоточными тайваньскими направляющими. Обеспечивается большой объём и удобство отвода стружки, доступен выбор правого или заднего варианта отвода стружки. Шпиндельные узлы представлены в двух исполнениях: для тяжёлого резания и высокоскоростном. Первое предназначено для обработки деталей типа подшипников и зубчатых колёс, второе — для высокоскоростной высокоточной обработки. Конструкция ходовых винтов с предварительным растяжением, рядный резцедержатель входит в стандартную комплектацию, опционально доступна установка револьверной головки.
Технические характеристики TCK6340S
Перемещения
| Параметр | Значение | Единица изм. |
|---|---|---|
| Перемещение по оси Z | 400 | mm |
Подачи и скорости
| Параметр | Значение | Единица изм. |
|---|---|---|
| Скорость быстрого перемещения по оси X | 12 | m/min |
| Скорость быстрого перемещения по оси Z | 12 | m/min |
Шпиндель
| Параметр | Значение | Единица изм. |
|---|---|---|
| Форма переднего конца шпинделя | A2-5 | — |
| Диаметр сквозного отверстия шпинделя | 44 | mm |
| Диапазон частоты вращения шпинделя | 50-4000 | r/min |
| Мощность двигателя шпинделя | 7.5 | kW |
| Тип шпиндельного узла | опция: тяжёлое резание / высокоскоростная обработка | — |
Инструментальный магазин
| Параметр | Значение | Единица изм. |
|---|---|---|
| Форма инструмента | рельсовая компоновка резцов | — |
Направляющие
| Параметр | Значение | Единица изм. |
|---|---|---|
| Тип направляющих | линейные направляющие | — |
Удаление стружки
| Параметр | Значение | Единица изм. |
|---|---|---|
| Способ удаления стружки | опция: удаление стружки вправо / назад | — |
Конструкция
| Параметр | Значение | Единица изм. |
|---|---|---|
| Угол наклона станины | 45 | ° |
Габариты и масса
| Параметр | Значение | Единица изм. |
|---|---|---|
| Занимаемая площадь | 3.65 | м² |
Почему выбирают TCK6340S
TCK6340S — автоматический токарный станок с ЧПУ и наклонной станиной для обработки металлических деталей. Наклонная станина обеспечивает компактную рабочую зону и способствует быстрому отводу стружки. Автоматизированная токарная обработка помогает поддерживать повторяемость при выпуске серий валов, втулок и фланцев.
Преимущества по сравнению с аналогичными станками
- По сравнению с классической плоской станиной наклонная схема быстрее удаляет стружку из зоны резания.
- Компактное расположение узлов сокращает перемещения и удобно для автоматического цикла.
- Закрытая рабочая зона помогает поддерживать порядок и безопасность во время обработки.
Области применения
- серийные валы, втулки и фланцы
- автомобильные и гидравлические детали
- соединительные элементы и корпусные детали вращения
- мелко- и среднесерийное производство
Фотографии TCK6340S
Производственная площадка и инженерная команда DRC Machinery
Следующие фотографии показывают производственный участок и работу специалиста DRC Machinery. Это общие материалы о компании: оборудование на снимках не является станком, описанным на этой странице, и фотографии не подтверждают его сборку или испытания.
Контроль качества и согласование приёмки
Фотографии ключевых узлов, сборки и испытаний конкретного станка предоставляются только при наличии соответствующих проектных материалов.
DRC Machinery на международных выставках
Подготовка оборудования к упаковке и отгрузке
Ниже показаны общие фотографии подготовки оборудования DRC Machinery к международной перевозке. Они не подтверждают отгрузку модели, описанной на этой странице.
Поставка, документация и сервисная поддержка
Фотографии упаковки и отгрузки на этой странице показывают общий процесс DRC Machinery и не подтверждают отправку именно данной модели. Способ защиты, упаковки и перевозки согласовывается для конкретного заказа.
Состав технической документации, условия установки и пусконаладки, формат обучения, удалённой поддержки и поставки запасных частей определяются в коммерческом предложении и договоре. Сроки, стоимость выезда специалиста и гарантийные обязательства также согласовываются по проекту.
Поставка, установка и послепродажная поддержка
Сколько времени занимает поставка оборудования после оформления заказа?
Срок поставки зависит от модели, комплектации и дополнительных требований. После согласования технических условий мы укажем сроки производства, проверки, упаковки и отгрузки в коммерческом предложении.
Вы организуете экспортную упаковку и международную доставку?
Упаковку и международную доставку можно согласовать для конкретного заказа. Способ упаковки, маршрут, стоимость и ответственность сторон указываются в коммерческом предложении и договоре.
Вы предоставляете помощь при установке и пусконаладке?
В зависимости от модели оборудования и страны установки мы можем обсудить удалённое сопровождение или выезд специалиста. Объём работ, требования к площадке и расходы согласовываются до оформления заказа.
Проводите ли вы обучение операторов?
Обучение операторов может быть предусмотрено в рамках проекта. Его формат, содержание, язык, место проведения и стоимость согласовываются отдельно и указываются в коммерческом предложении или договоре.
Можно ли получить удалённую техническую поддержку при неисправности?
Да, вы можете направить нам описание неисправности, модель станка и сообщение об ошибке. Наши специалисты изучат информацию и предложат дальнейшие действия. Условия технической поддержки определяются договором.
Как заказать расходные материалы и запасные части?
Сообщите нам модель и серийный номер станка, а также название или фотографию нужной детали. Мы проверим совместимость, наличие, стоимость и возможный срок поставки, после чего направим предложение.
Каков гарантийный срок и что покрывает гарантия?
Гарантийный срок, дата его начала, а также перечень покрываемых компонентов и работ указываются в договоре на конкретное оборудование. Условия поставки запасных частей и сервисного обслуживания также зависят от страны установки.
Часто задаваемые вопросы
Для каких деталей подходит TCK6340S?
Модель подходит для автоматической обработки валов, втулок, фланцев и серийных деталей вращения.
Чем TCK6340S отличается от станков другого типа?
Наклонная станина лучше отводит стружку и делает рабочую зону компактнее, чем традиционная плоская компоновка.
Какие данные нужны для подбора конфигурации?
Отправьте чертёж детали, материал, допуски, размер партии и перечень требуемых операций. Система ЧПУ, зажимное устройство, инструментальная система, напряжение и дополнительные опции подтверждаются технической командой до заказа.
\n
Запросить техническое предложение
Отправьте чертёж детали, материал, размеры и массу заготовки, перечень операций, ключевые допуски, планируемый объём выпуска и страну поставки. Техническая команда проверит применимость конфигурации и подготовит предложение для вашего проекта.
