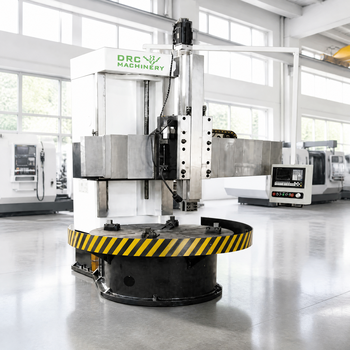

Вертикальный токарный станок CK5116Q
Основные преимущества CK5116Q Общие сведения Модель оборудования：CK5116Q Серия оборудования：экономичный одностоечный карусельный станок Тип оборудования：одностоечный карусельный станок Система управления：система ЧПУ Особенности продукта Данная модель представляет собой экономичный одностое...
Описание
маркер
Основные преимущества CK5116Q
Общие сведения
- Модель оборудования：CK5116Q
- Серия оборудования：экономичный одностоечный карусельный станок
- Тип оборудования：одностоечный карусельный станок

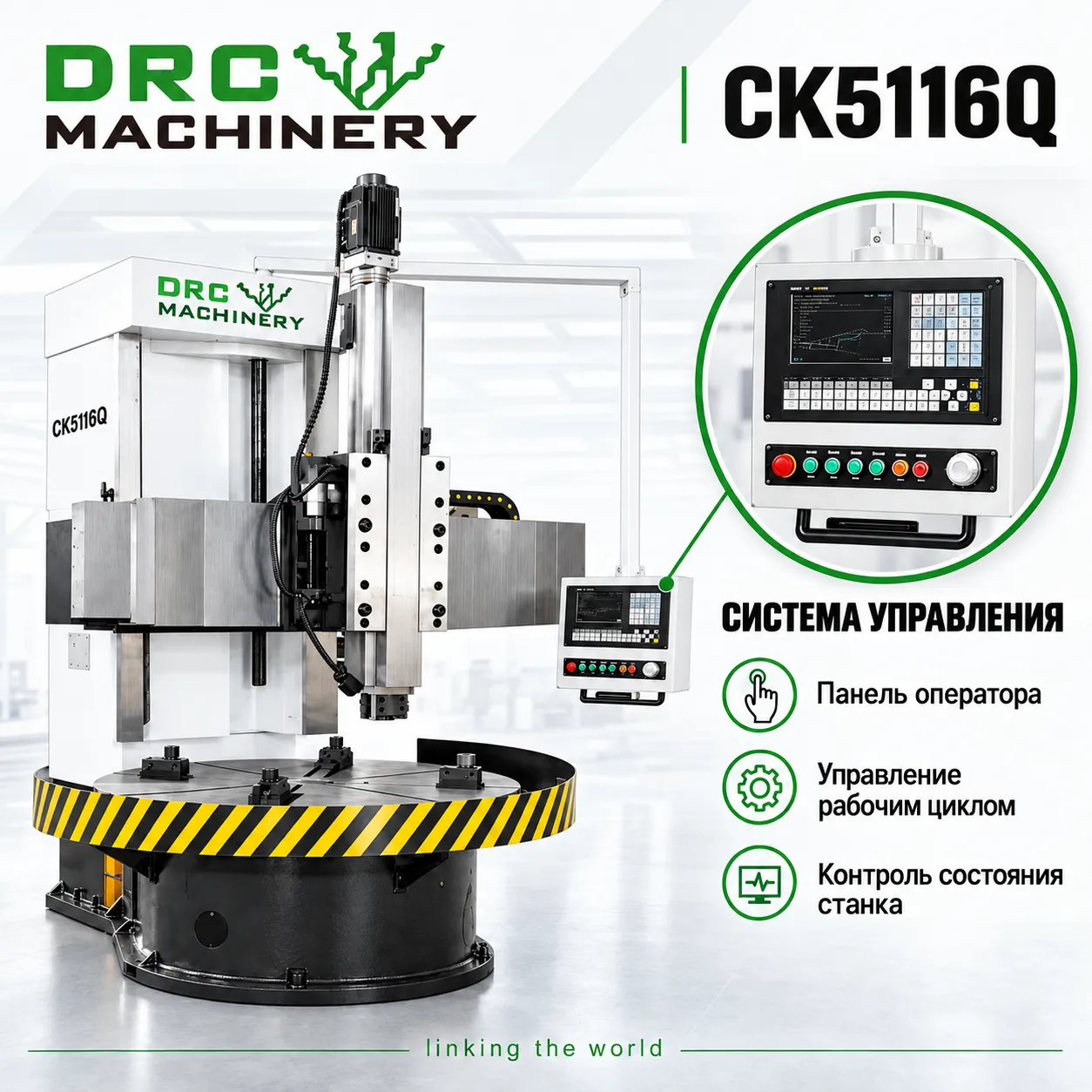

- Система управления：система ЧПУ
Особенности продукта
Данная модель представляет собой экономичный одностоечный карусельный станок производства Dalian Rongcheng Machinery, предназначенный для механической обработки в различных отраслях промышленности. Станок может использоваться для черновой и чистовой токарной обработки наружных и внутренних цилиндрических поверхностей, конических поверхностей, торцевых поверхностей, проточки канавок, отрезки и других операций. Стол оснащен гидростатическими направляющими, а шпиндель — высокоточным двухрядным цилиндрическим роликовым подшипником, что обеспечивает высокую несущую способность и высокую точность вращения. Станок изготовлен по высококачественной технологии литья по газифицируемым моделям и прошел отжиг и старение. Он имеет привлекательный внешний вид, отличается долговечностью, а также удобством эксплуатации и технического обслуживания.
Технические характеристики CK5116Q

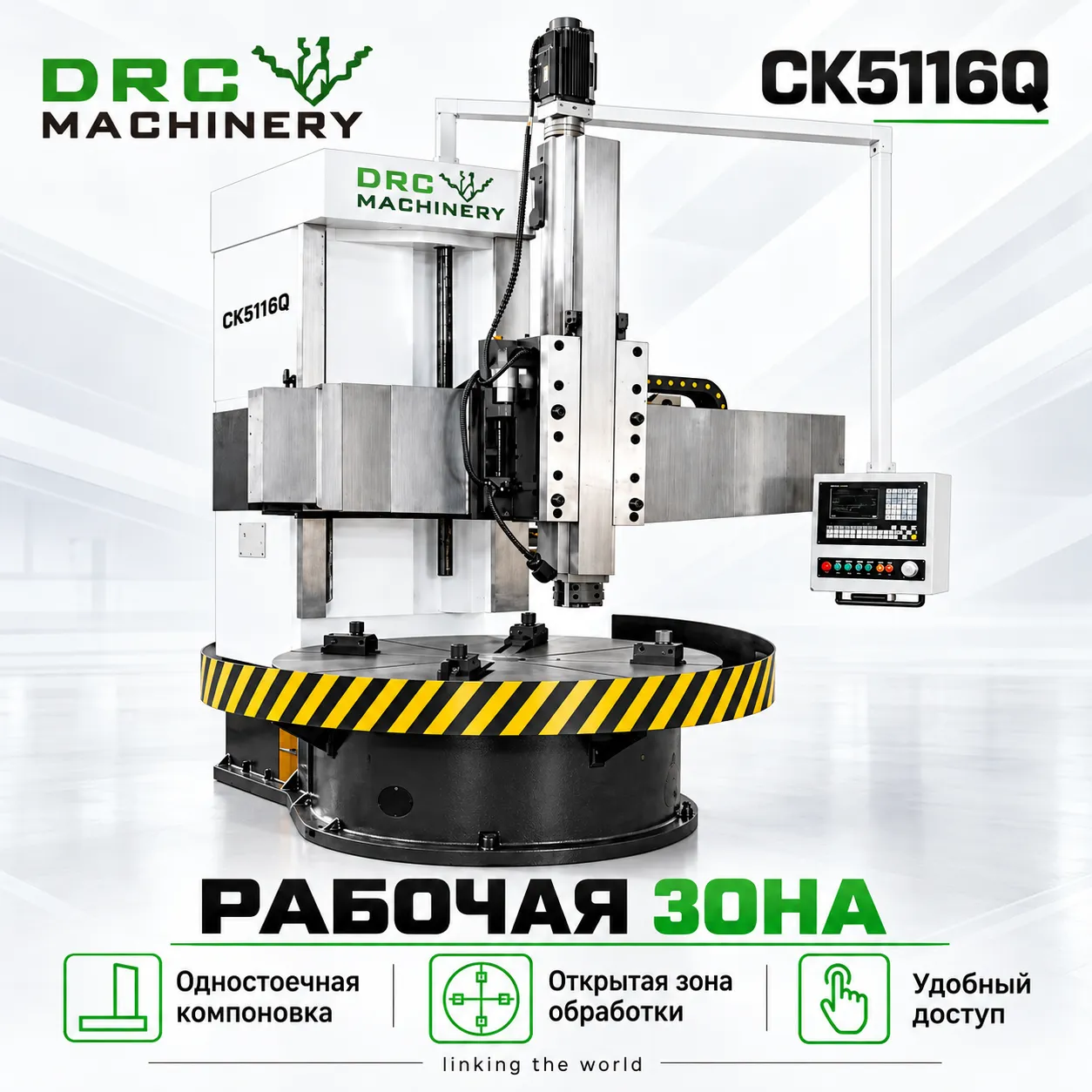

Рабочая зона / размеры обработки
| Параметр | Значение | Единица изм. |
|---|---|---|
| Макс. диаметр обработки заготовки | 1600 | mm |
| Макс. высота заготовки | 1200 | mm |
Перемещения
| Параметр | Значение | Единица изм. |
|---|---|---|
| Перемещение поперечины | 1200 | mm |
Подачи и скорости
| Параметр | Значение | Единица изм. |
|---|---|---|
| Число ступеней подач | бесступенчатое | — |
| Диапазон подач | 0.25-90 | mm/min |
| Скорость перемещения поперечины | 350 | mm/min |

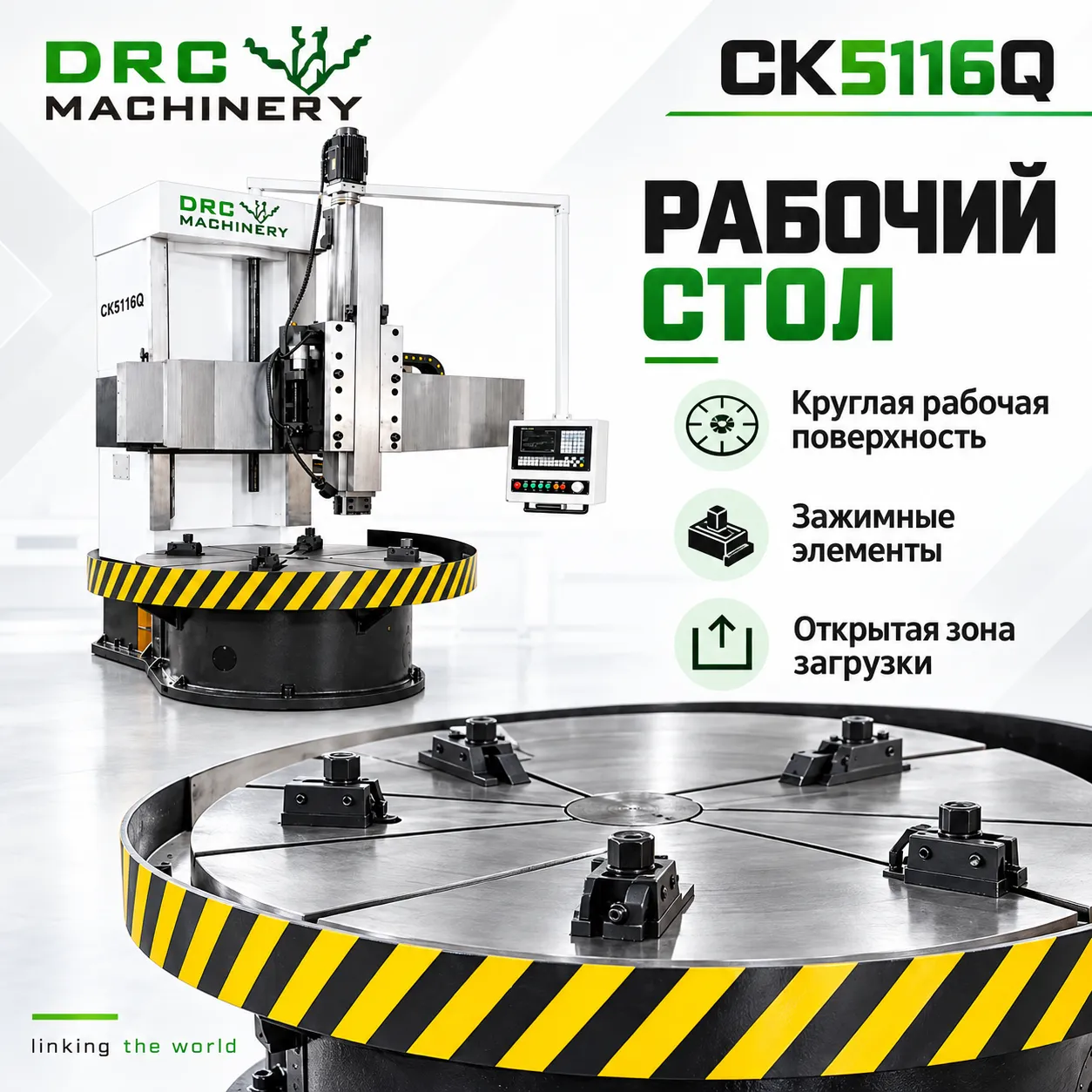

Рабочий стол
| Параметр | Значение | Единица изм. |
|---|---|---|
| Диаметр рабочего стола | 1400 | mm |
| Диапазон частоты вращения стола | 15-160 | r/min |
Инструмент
| Параметр | Значение | Единица изм. |
|---|---|---|
| Сечение державки инструмента (Ш×В) | 30×40 | mm |

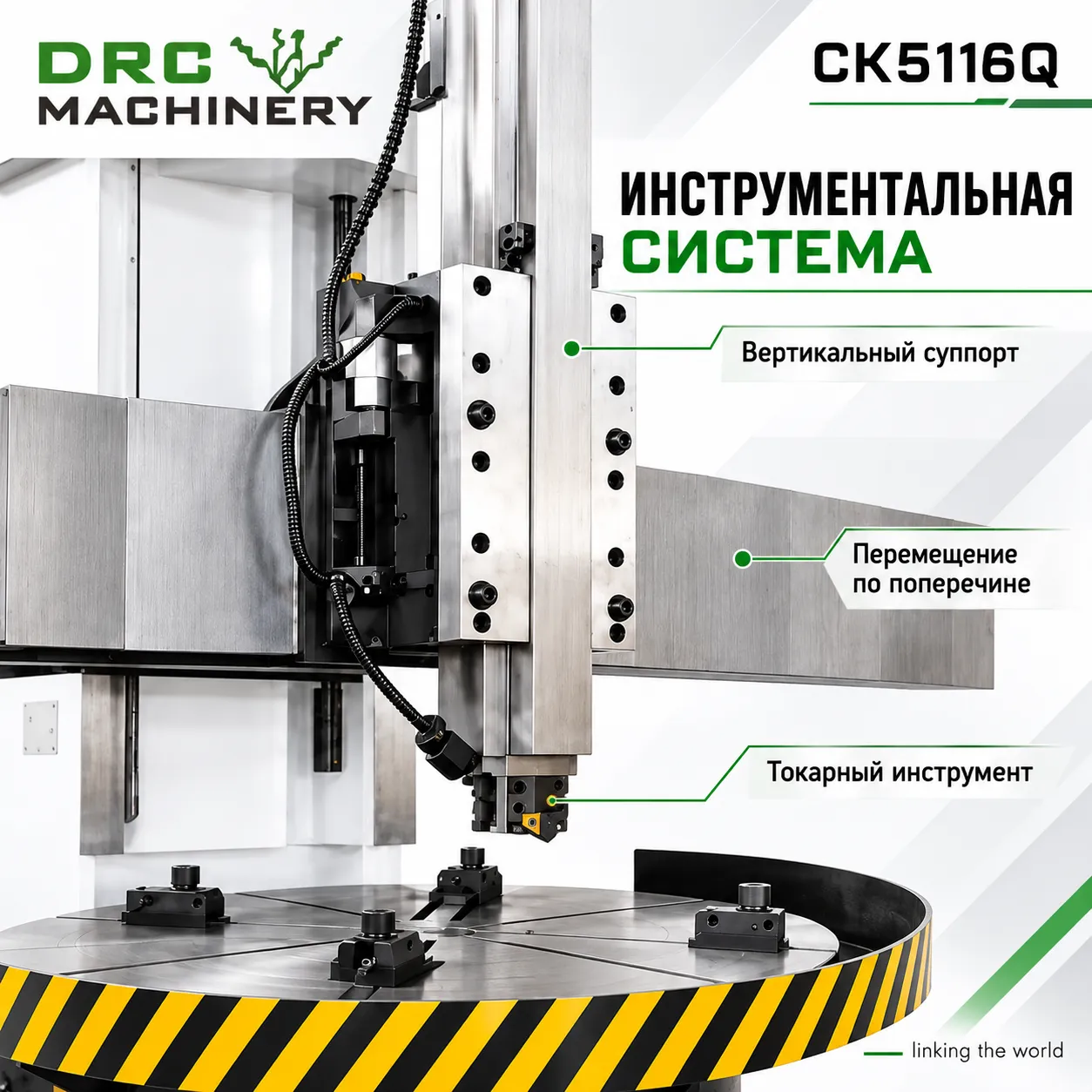

Суппорт
| Параметр | Значение | Единица изм. |
|---|---|---|
| Горизонтальный ход суппорта | 900 | mm |
| Вертикальный ход суппорта | 750 | mm |
| Скорость поперечного перемещения суппорта | 2000 | mm/min |
| Скорость продольного перемещения суппорта | 1500 | mm/min |
Электроприводы и двигатели
| Параметр | Значение | Единица изм. |
|---|---|---|
| Мощность главного двигателя | 15 | kW |
Габариты и масса
| Параметр | Значение | Единица изм. |
|---|---|---|
| Макс. масса заготовки | 3200 | kg |
| Габаритные размеры станка (Д×Ш×В) | 2700×2700×2950 | mm |
Почему выбирают CK5116Q
CK5116Q — тяжелый вертикальный токарный станок с ручным управлением для обработки металлических деталей. Вертикальная компоновка упрощает установку дисков, колец, фланцев и других деталей большого диаметра. Она помогает сократить время на позиционирование заготовки и обеспечивает удобный доступ к зоне обработки.
Преимущества по сравнению с аналогичными станками
- По сравнению с горизонтальным токарным станком вертикальная компоновка удобнее для тяжелых деталей большого диаметра.
- Опора заготовки на стол снижает сложность установки и выверки перед обработкой.
- Конструкция подходит для стабильной серийной и единичной обработки крупных деталей.
Области применения
- фланцы, кольца и дисковые детали
- корпуса насосов, клапанов и редукторов
- колеса, ступицы и детали энергетического оборудования
- крупные детали общего машиностроения
Фотографии CK5116Q
Производственная площадка и инженерная команда DRC Machinery
Следующие фотографии показывают производственный участок и работу специалиста DRC Machinery. Это общие материалы о компании: оборудование на снимках не является станком, описанным на этой странице, и фотографии не подтверждают его сборку или испытания.
Контроль качества и согласование приёмки
Фотографии ключевых узлов, сборки и испытаний конкретного станка предоставляются только при наличии соответствующих проектных материалов.
DRC Machinery на международных выставках

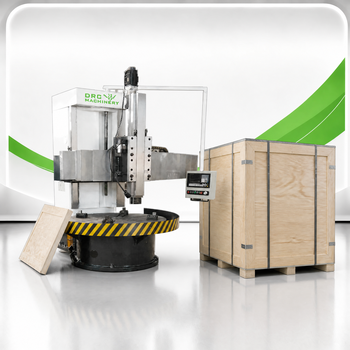

Подготовка оборудования к упаковке и отгрузке
Ниже показаны общие фотографии подготовки оборудования DRC Machinery к международной перевозке. Они не подтверждают отгрузку модели, описанной на этой странице.
Поставка, документация и сервисная поддержка
Фотографии упаковки и отгрузки на этой странице показывают общий процесс DRC Machinery и не подтверждают отправку именно данной модели. Способ защиты, упаковки и перевозки согласовывается для конкретного заказа.
Состав технической документации, условия установки и пусконаладки, формат обучения, удалённой поддержки и поставки запасных частей определяются в коммерческом предложении и договоре. Сроки, стоимость выезда специалиста и гарантийные обязательства также согласовываются по проекту.
Поставка, установка и послепродажная поддержка
Сколько времени занимает поставка оборудования после оформления заказа?
Срок поставки зависит от модели, комплектации и дополнительных требований. После согласования технических условий мы укажем сроки производства, проверки, упаковки и отгрузки в коммерческом предложении.
Вы организуете экспортную упаковку и международную доставку?
Упаковку и международную доставку можно согласовать для конкретного заказа. Способ упаковки, маршрут, стоимость и ответственность сторон указываются в коммерческом предложении и договоре.
Вы предоставляете помощь при установке и пусконаладке?
В зависимости от модели оборудования и страны установки мы можем обсудить удалённое сопровождение или выезд специалиста. Объём работ, требования к площадке и расходы согласовываются до оформления заказа.
Проводите ли вы обучение операторов?
Обучение операторов может быть предусмотрено в рамках проекта. Его формат, содержание, язык, место проведения и стоимость согласовываются отдельно и указываются в коммерческом предложении или договоре.
Можно ли получить удалённую техническую поддержку при неисправности?
Да, вы можете направить нам описание неисправности, модель станка и сообщение об ошибке. Наши специалисты изучат информацию и предложат дальнейшие действия. Условия технической поддержки определяются договором.
Как заказать расходные материалы и запасные части?
Сообщите нам модель и серийный номер станка, а также название или фотографию нужной детали. Мы проверим совместимость, наличие, стоимость и возможный срок поставки, после чего направим предложение.
Каков гарантийный срок и что покрывает гарантия?
Гарантийный срок, дата его начала, а также перечень покрываемых компонентов и работ указываются в договоре на конкретное оборудование. Условия поставки запасных частей и сервисного обслуживания также зависят от страны установки.
Часто задаваемые вопросы
Для каких деталей подходит CK5116Q?
Модель подходит для дисковых, кольцевых и корпусных деталей, которые удобнее устанавливать на горизонтальный стол.
Чем CK5116Q отличается от станков другого типа?
Главное отличие — вертикальное расположение оси шпинделя: оно облегчает загрузку и центрирование тяжелых заготовок большого диаметра.
Какие данные нужны для подбора конфигурации?
Отправьте чертёж детали, материал, допуски, размер партии и перечень требуемых операций. Система ЧПУ, зажимное устройство, инструментальная система, напряжение и дополнительные опции подтверждаются технической командой до заказа.
