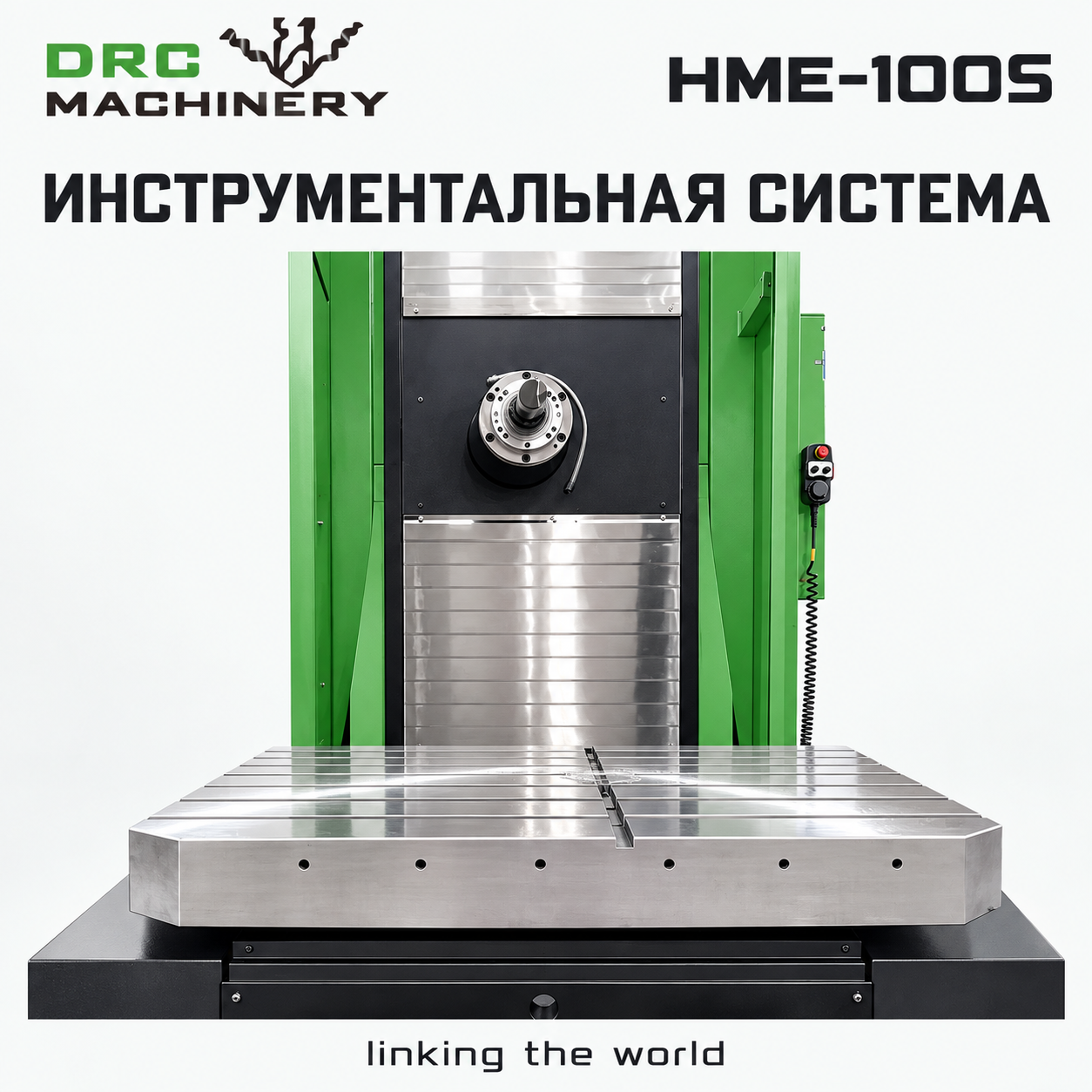

Горизонтальный обрабатывающий центр HME-100S

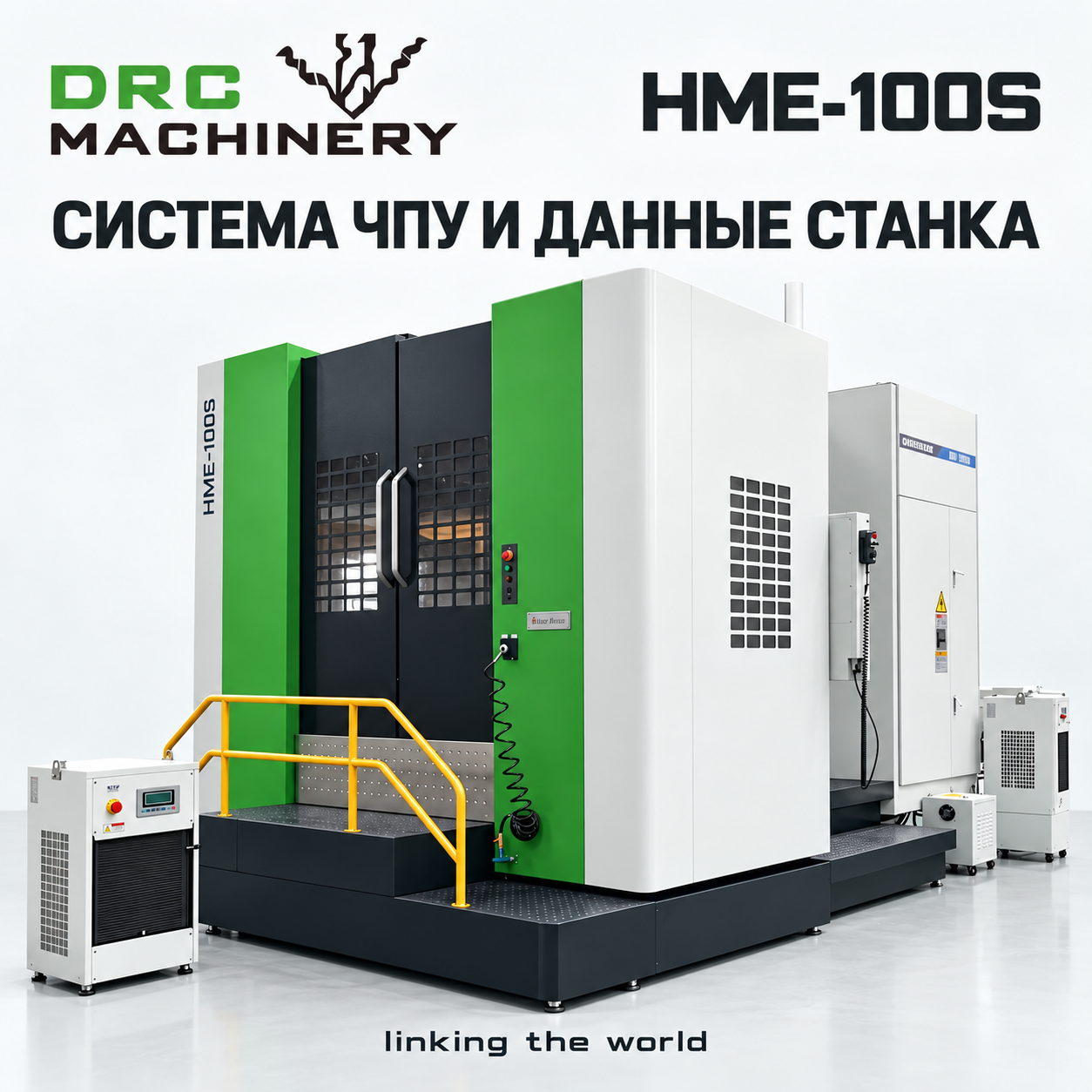

Основные преимущества HME-100S Преимущества оборудования Симметричная рамная стойка и компоновка с центральной подвеской коробки обеспечивают равномерное распределение нагрузок и равномерную температурную деформацию станка. Высокопроизводительный коротконосый шпиндель обладает высоким крутящим ...
Описание
маркер
Основные преимущества HME-100S
Преимущества оборудования
- Симметричная рамная стойка и компоновка с центральной подвеской коробки обеспечивают равномерное распределение нагрузок и равномерную температурную деформацию станка.
- Высокопроизводительный коротконосый шпиндель обладает высоким крутящим моментом резания, возможна комплектация коробкой передач для удовлетворения требований к тяжелому резанию.
- Высококачественный поворотный стол с ЧПУ отличается большим усилием зажима и высокой точностью позиционирования, индексация с шагом 1 градус входит в стандартную комплектацию.
- Импортированные из Тайваня ходовые винты и роликовые линейные направляющие отличаются высокой жесткостью, плавным ходом и отличной динамической точностью.
- Все три оси оснащены цельными закаленными направляющими скольжения с большой площадью контакта скольжения, монолитная конструкция станка отличается высокой жесткостью, хорошей грузоподъемностью и высокой стабильностью работы.
- Изготовленная собственными силами коробка передач с жесткими направляющими в сочетании с шестеренчатым шпинделем и двухступенчатой зубчатой передачей обеспечивают высокий КПД передачи и отличные возможности для тяжелого резания.
- Эргономичный и продуманный под оператора дизайн обеспечивает чрезвычайно высокую стабильность работы и простоту технического обслуживания.
- Блок управления смазкой и пневматический блок централизованно смонтированы со стороны пульта управления станка, что упрощает ежедневное техническое обслуживание и проведение проверок.
Технические характеристики HME100S

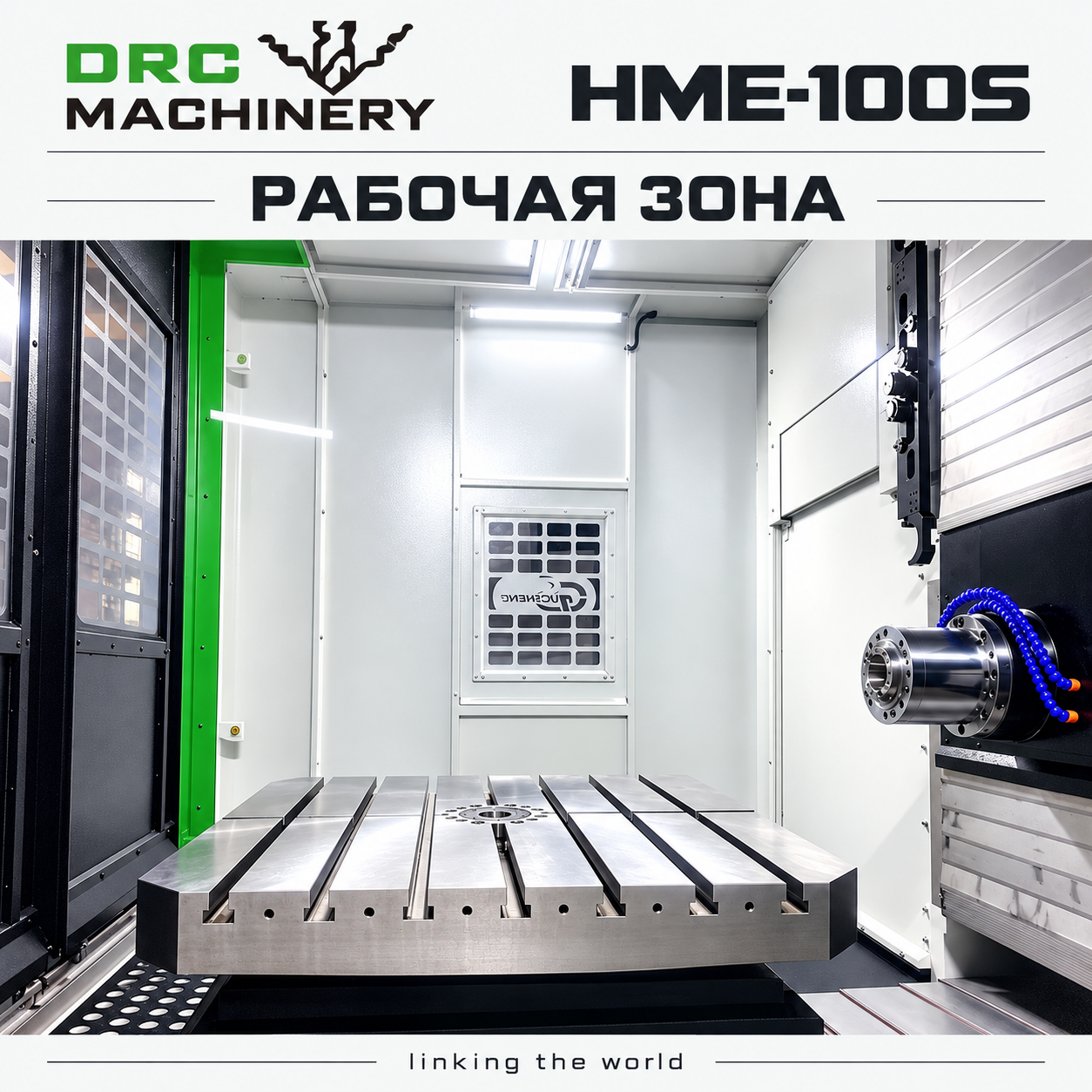

Перемещения
| Параметр | Значение | Единица изм. |
|---|---|---|
| Перемещение по осям X/Y/Z | mm |
Подачи и скорости
| Параметр | Значение | Единица изм. |
|---|---|---|
| Скорость быстрых перемещений X/Y/Z | 24/20/20 m/min |

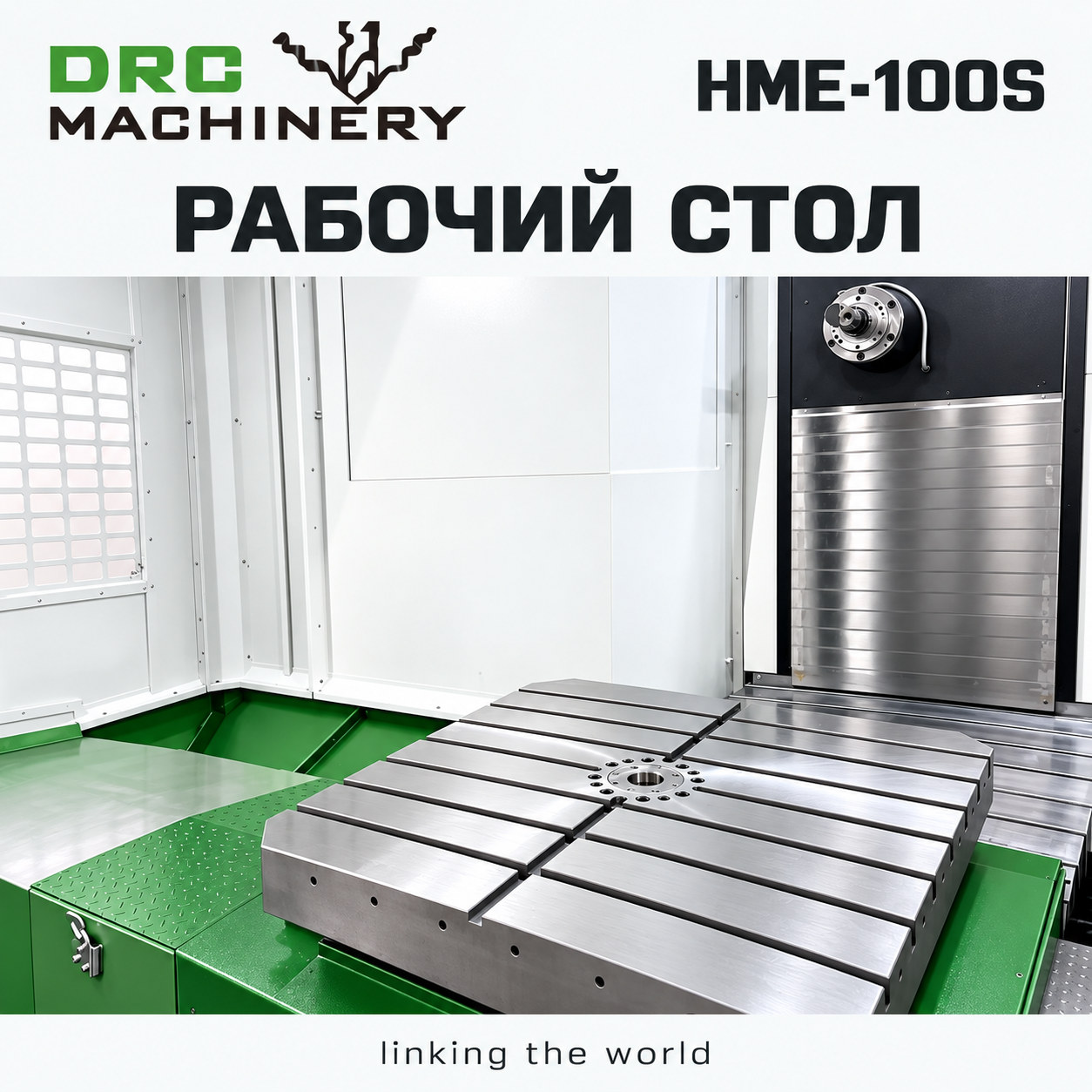

Рабочий стол
| Параметр | Значение | Единица изм. | Примечание |
|---|---|---|---|
| Размер рабочего стола | 1000×1000 mm | ||
| Макс. нагрузка на рабочий стол | 3000 kg | ||
| Угол деления стола | 1° | стандартно | |
| Точность позиционирования стола | 8" | стандартно | |
| Точность повторного позиционирования стола | ±2" | стандартно |

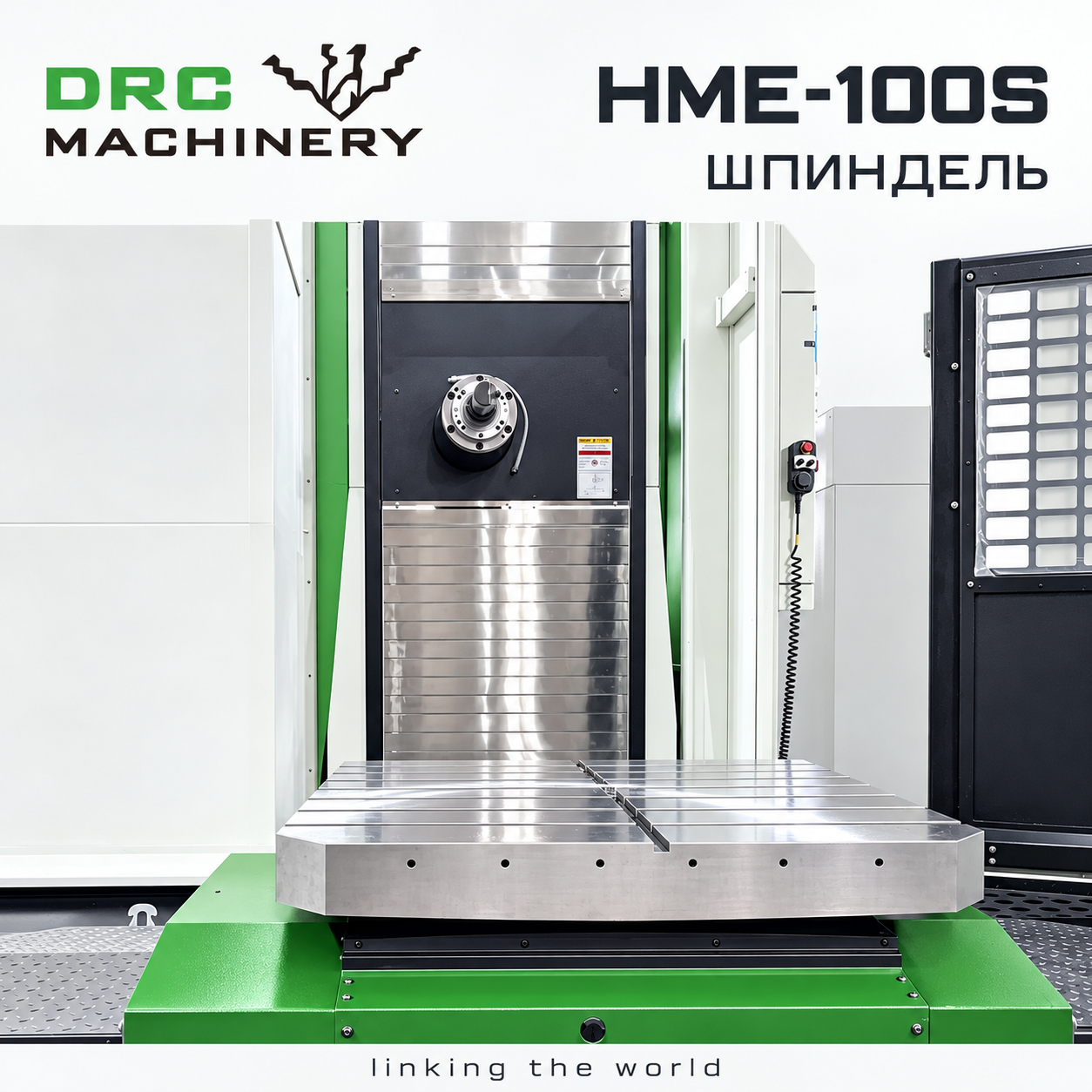

Шпиндель
| Параметр | Значение | Единица изм. | Примечание |
|---|---|---|---|
| Расстояние от оси шпинделя до стола | 150-1150 mm | ||
| Конус шпинделя | BT50 | ||
| Частота вращения шпинделя | 6000 r/min | стандартно | |
| Мощность двигателя шпинделя | 15/18.5 kW |
Инструментальный магазин
| Параметр | Значение | Единица изм. |
|---|---|---|
| Ёмкость инструментального магазина | 24 шт. | |
| Макс. диаметр инструмента | φ125 mm | |
| Макс. длина инструмента | 300 mm | |
| Время смены инструмента | s |
Точность
| Параметр | Значение | Единица изм. |
|---|---|---|
| Точность позиционирования X/Y/Z | mm | |
| Точность повторного позиционирования X/Y/Z | mm |
Габариты и масса
| Параметр | Значение | Единица изм. |
|---|---|---|
| Масса станка | kg | |
| Габаритные размеры станка | mm |
Подходящие задачи и подбор конфигурации
Горизонтальный обрабатывающий центр HME-100S можно рассматривать для обработки корпусных деталей, требующих фрезерования плоскостей и обработки отверстий с нескольких сторон. Возможность применения станка необходимо оценивать по чертежу, размерам и массе заготовки, материалу, оснастке, операциям и требованиям к точности. Окончательная конфигурация согласовывается для конкретного проекта.
Производство, инженерная команда и контроль качества
Следующие фотографии показывают производственную площадку и работу специалиста DRC Machinery. Это общие материалы о компании, а не фотографии сборки или испытаний именно HME-100S.
Производственный цех
Работа инженерной команды
Контроль качества и приёмка перед отгрузкой
Для выбранной конфигурации HME-100S можно запросить доступные материалы по ключевым узлам, сборке, проверкам и испытаниям. Фотографии и протоколы относятся к конкретному станку только при наличии подтверждающих проектных документов.
DRC Machinery на международных отраслевых выставках
Упаковка и международная отгрузка
Изображения ниже показывают общий порядок подготовки оборудования DRC Machinery к международной перевозке. Они не подтверждают отгрузку именно HME-100S.
Поставка, документация и сервисная поддержка
Срок изготовления и график поставки HME-100S уточняются после согласования технической конфигурации и условий заказа. Состав технической документации, способ упаковки и маршрут перевозки определяются для конкретного проекта.
Формат установки, пусконаладочных работ, обучения операторов, удалённой технической поддержки и поставки запасных частей обсуждается при подготовке предложения. Объём работ, стоимость выезда специалиста и гарантийные обязательства фиксируются в коммерческом предложении и договоре.
Поставка, установка и послепродажная поддержка
Сколько времени занимает поставка оборудования после оформления заказа?
Срок поставки зависит от модели, комплектации и дополнительных требований. После согласования технических условий мы укажем сроки производства, проверки, упаковки и отгрузки в коммерческом предложении.
Вы организуете экспортную упаковку и международную доставку?
Упаковку и международную доставку можно согласовать для конкретного заказа. Способ упаковки, маршрут, стоимость и ответственность сторон указываются в коммерческом предложении и договоре.
Вы предоставляете помощь при установке и пусконаладке?
В зависимости от модели оборудования и страны установки мы можем обсудить удалённое сопровождение или выезд специалиста. Объём работ, требования к площадке и расходы согласовываются до оформления заказа.
Проводите ли вы обучение операторов?
Обучение операторов может быть предусмотрено в рамках проекта. Его формат, содержание, язык, место проведения и стоимость согласовываются отдельно и указываются в коммерческом предложении или договоре.
Можно ли получить удалённую техническую поддержку при неисправности?
Да, вы можете направить нам описание неисправности, модель станка и сообщение об ошибке. Наши специалисты изучат информацию и предложат дальнейшие действия. Условия технической поддержки определяются договором.
Как заказать расходные материалы и запасные части?
Сообщите нам модель и серийный номер станка, а также название или фотографию нужной детали. Мы проверим совместимость, наличие, стоимость и возможный срок поставки, после чего направим предложение.
Каков гарантийный срок и что покрывает гарантия?
Гарантийный срок, дата его начала, а также перечень покрываемых компонентов и работ указываются в договоре на конкретное оборудование. Условия поставки запасных частей и сервисного обслуживания также зависят от страны установки.
Часто задаваемые вопросы
Как понять, подходит ли HME-100S для моей детали?
Пришлите чертёж, материал, размеры и массу заготовки, перечень операций, требования к точности и планируемый объём выпуска. Техническая команда проверит применимость конкретной конфигурации.
Как проверить допустимые размеры и массу заготовки?
Нужно учитывать размеры и массу заготовки, положение центра тяжести, массу оснастки и условия обработки. Допустимые значения подтверждаются актуальной технической спецификацией выбранной конфигурации.
Какие функции входят в стандартную комплектацию?
Состав стандартной комплектации и доступные опции уточняются по актуальной спецификации HME-100S для выбранной механической версии и системы ЧПУ. Дополнительные функции не следует считать стандартными без письменного подтверждения.
Какие данные нужны для расчёта предложения?
Нужны чертёж детали, материал, размеры и масса заготовки, список операций, ключевые допуски, ожидаемый объём выпуска и страна поставки.
Как согласуются проверки и приёмка?
Методы проверки, критерии приёмки, возможность испытания на детали и состав протоколов согласовываются в техническом соглашении. Общая схема контроля не заменяет результаты испытаний конкретного станка.
Какие документы и услуги поддержки доступны?
Состав документов, установка, обучение, удалённая поддержка и поставка запасных частей обсуждаются для конкретного проекта и указываются в коммерческом предложении и договоре.
Запросить техническое предложение
Отправьте чертёж и основные требования к обработке. Мы проверим применимость HME-100S и подготовим техническое предложение для вашего проекта.
связаться с нами
Сопутствующие популярные продукты
Горизонтальный токарный станок CK61100E
Основные преимущества CK61100E CK61100E рассчитан на токарную обработку длинных и крупногабаритны...
Токарный центр с ЧПУ HT31MY
Основные преимущества HT31MY HT31MY — токарный центр для стабильной обработки деталей в производс...
Вертикальный токарный станок VT400
Основные преимущества VT400 Общие сведения Модель станка: VT400 Серия станков: вертикальные тока...
Вертикальный токарный станок VT1200
Система управления FANUC 0i-TF plus Шпиндель оснащен серводвигателем высокой мощности, мощность двигателя 41/49 кВт, 350 об/мин Квадратный скользящий шток 220*220 Подшипник поперечных роликов с внутренним диаметром Φ457 Комбинация держателя инструмента с торцевым зубчатым диском BT50+ Библиотека сервоинструментов на 16 станций Устройство подъема балки Устройство удаления стружки и бак для воды Ручной четырехкулачковый патрон Φ1250
Горизонтальный обрабатывающий центр HMG-100S
Основные преимущества HMG-100S HMG-100S предназначен для многосторонней обработки корпусных детал...
Горизонтальный обрабатывающий центр HME-125D
Основные преимущества HME-125D Основные преимущества станка Симметричная рамная стойка и компоно...
Вертикальный токарный станок VT1000M
Основные преимущества VT1000M VT1000M предназначен для обработки деталей большого диаметра в усто...
Токарный центр с ЧПУ HT5LMY
Технические характеристики HT5LMY Рабочая зона / размеры обработки Параметр Значение Единица ...
3-осевой вертикальный обрабатывающий центр MVL1580 – автоматический станок с ЧПУ | фрезерный обрабатывающий центр по металлу
3-осевой вертикальный обрабатывающий центр MVL1580: ключевые преимущества: Высокая сила резания: Тяжелые металлы, без потери точности. Высокая скорость позиционирования: Тайваньские компоненты, экономит 15-20% времени. Мехатроника: ЧПУ FANUC 0i MF 5, стабильность при длительных циклах. Автоматическое удаление стружки: Без ручного труда, безопасность. Безопасность: CE, ISO 9001, защитные системы. Простота управления: Интуитивный интерфейс, минимальное обучение.
Вертикальный токарный станок VT1000ATC
Основные преимущества VT1000ATC VT1000ATC предназначен для обработки деталей большого диаметра в ...
Токарный центр с ЧПУ RC386
Основные преимущества RC386 Основная информация Модель оборудования: RC386 Серия оборудования: с...
Токарный центр с ЧПУ HT5LM
Технические характеристики HT5LM Рабочая зона / размеры обработки Параметр Значение Единица и...

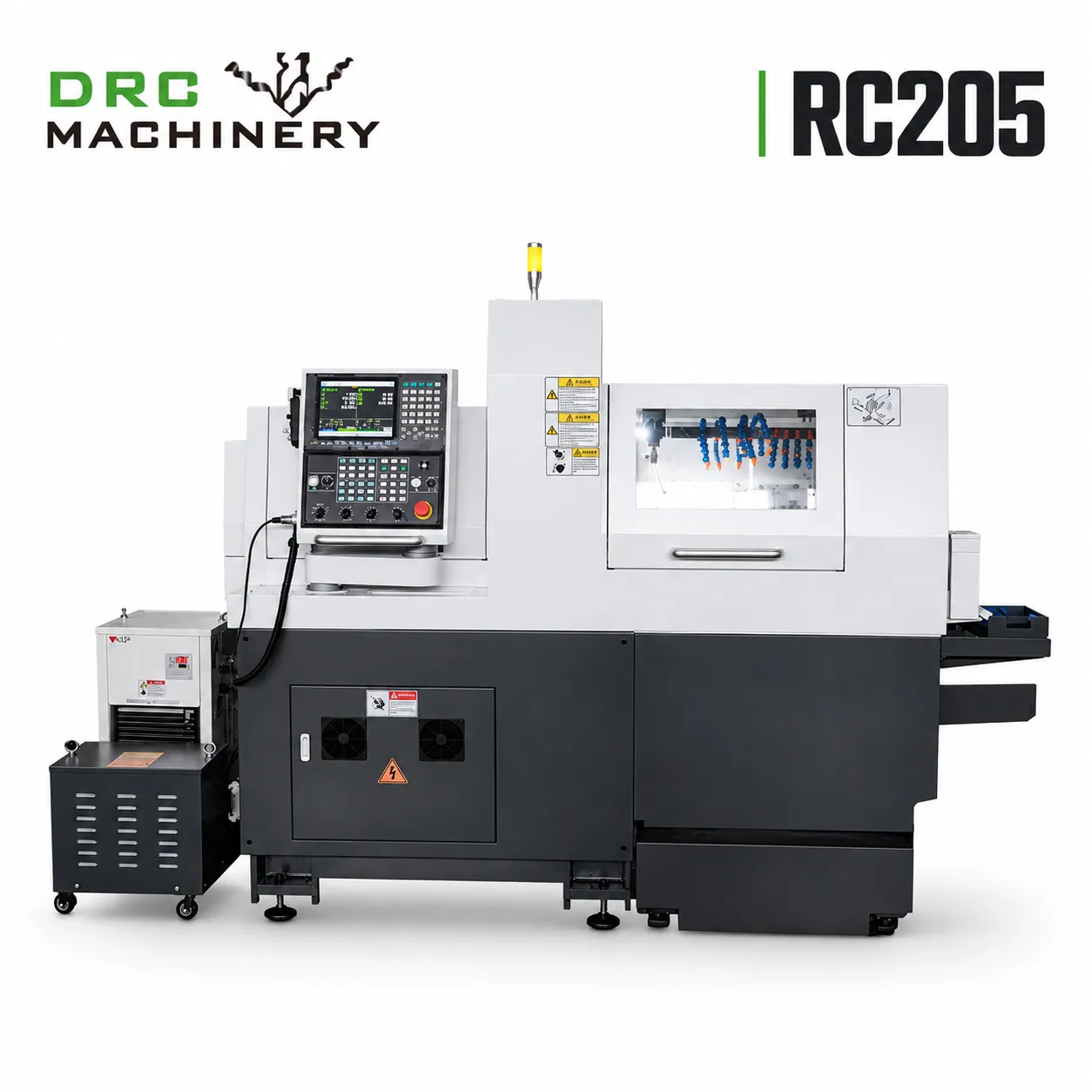

Токарный центр с ЧПУ RC205
