Горизонтальный токарный станок CK61100E

Основные преимущества CK61100E CK61100E рассчитан на токарную обработку длинных и крупногабаритных деталей. Плоская станина и направляющие ориентированы на устойчивую работу при значительной длине обработки. Исполнение шпинделя, патрона и задней бабки необходимо подтвердить по техническому задан...

Отправить заявку

Описание

маркер

Основные преимущества CK61100E

CK61100E рассчитан на токарную обработку длинных и крупногабаритных деталей. Плоская станина и направляющие ориентированы на устойчивую работу при значительной длине обработки. Исполнение шпинделя, патрона и задней бабки необходимо подтвердить по техническому заданию.

Общие сведения

Модель оборудования: CK61100E
Серия оборудования: серия CK
Тип оборудования: токарный станок с ЧПУ с цельной станиной и жесткими направляющими (плоская станина)

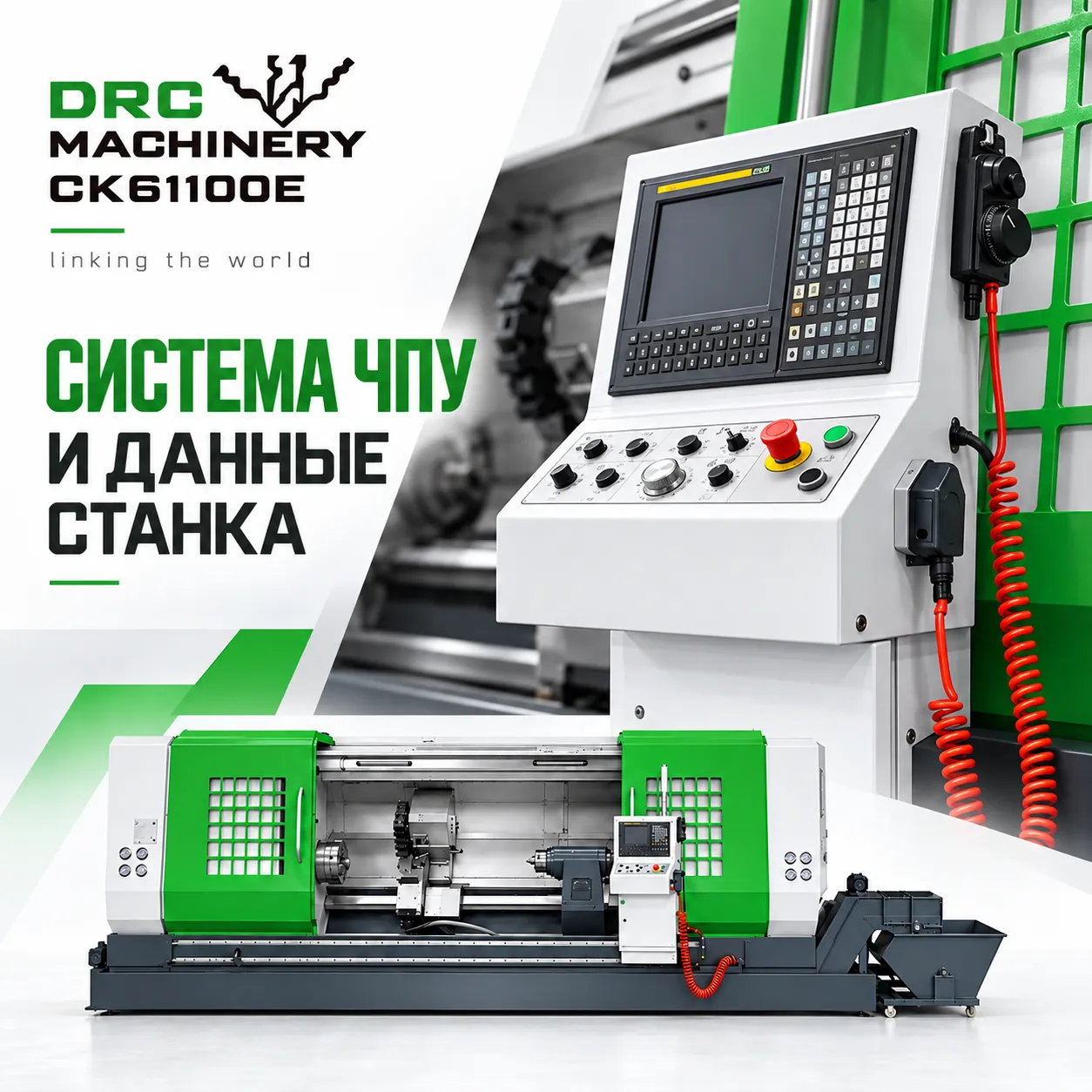

Система управления: не предоставлено

Особенности конструкции

Высокостабильная конструкция цельной станины, высокая жесткость
Шпиндель с большим крутящим моментом, высокой жесткостью, стабильными и надежными характеристиками
Шпиндель имеет три ступени переключения скоростей, в пределах каждой ступени осуществляется бесступенчатое частотное регулирование скорости
Основание высокой прочности и расширенный суппорт подходят для силовой токарной обработки
Автоматическая централизованная система смазки, удобство технического обслуживания
Конструкция с жесткими направляющими, высокая жесткость, подходит для тяжелой обработки резанием
Конструкция с цельной станиной, высокая стабильность
Крупный типоразмер, широкий диапазон обработки

<!— MARKETING_ASSETS_START —>

Особенности продукта

Токарный станок с ЧПУ CK61100E с цельной станиной и жесткими направляющими имеет высокостабильную конструкцию цельной станины, шпиндель с большим крутящим моментом, высокой жесткостью, стабильными и надежными характеристиками. Шпиндель имеет три ступени переключения скоростей, в пределах каждой ступени осуществляется бесступенчатое частотное регулирование скорости. Основание высокой прочности, расширенный суппорт, автоматическая централизованная система смазки. Подходит для силовой обработки крупных деталей типа валов и дисков.

Технические характеристики CK61100E

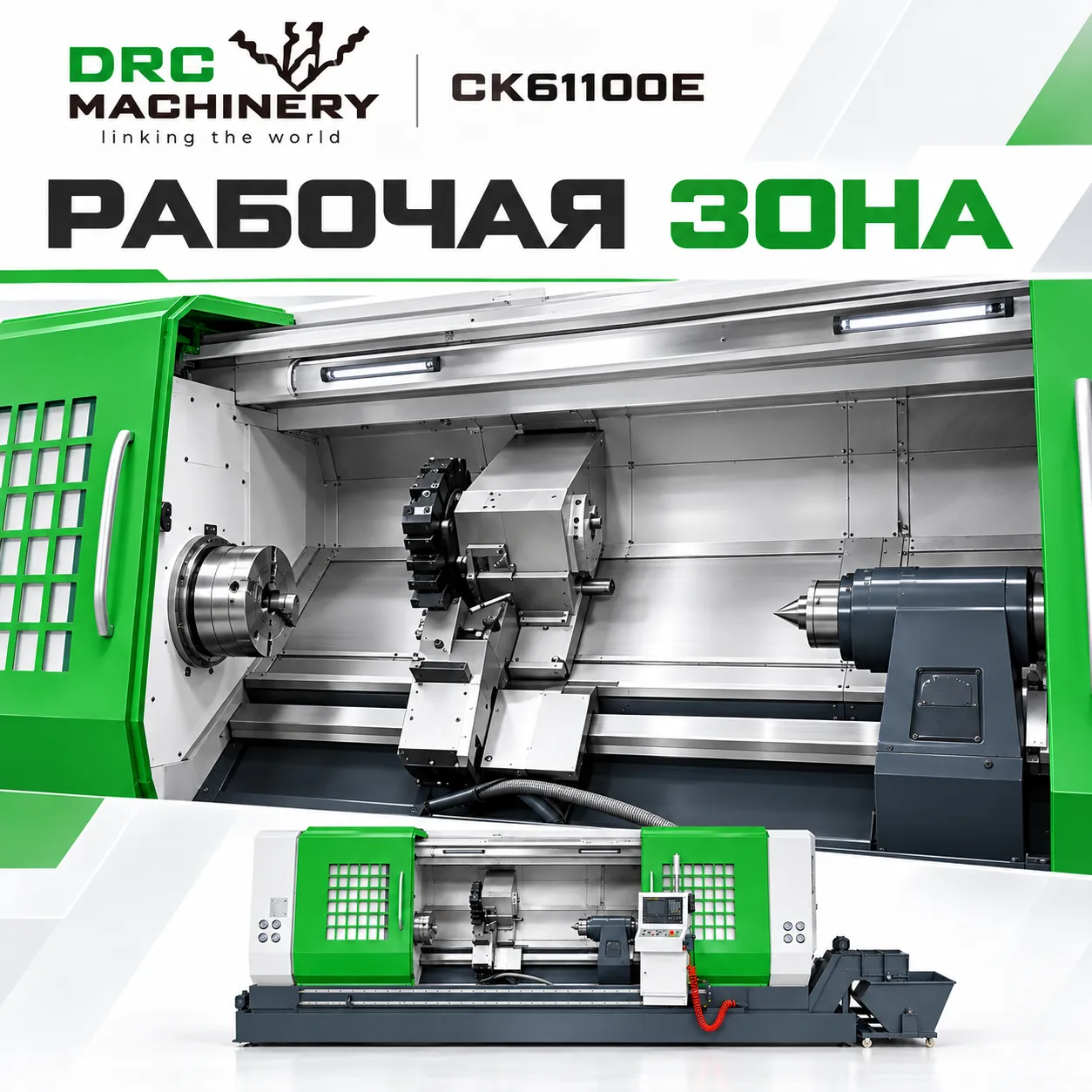

Рабочая зона / размеры обработки

Параметр	Значение	Единица изм.
Макс. диаметр обработки над станиной	1000	mm
Макс. диаметр вращения над суппортом	650	mm
Макс. диаметр точения (диски)	1000	mm
Макс. длина заготовки	1500/2000/3000/5000	mm
Макс. длина точения	1400/1900/2900	mm

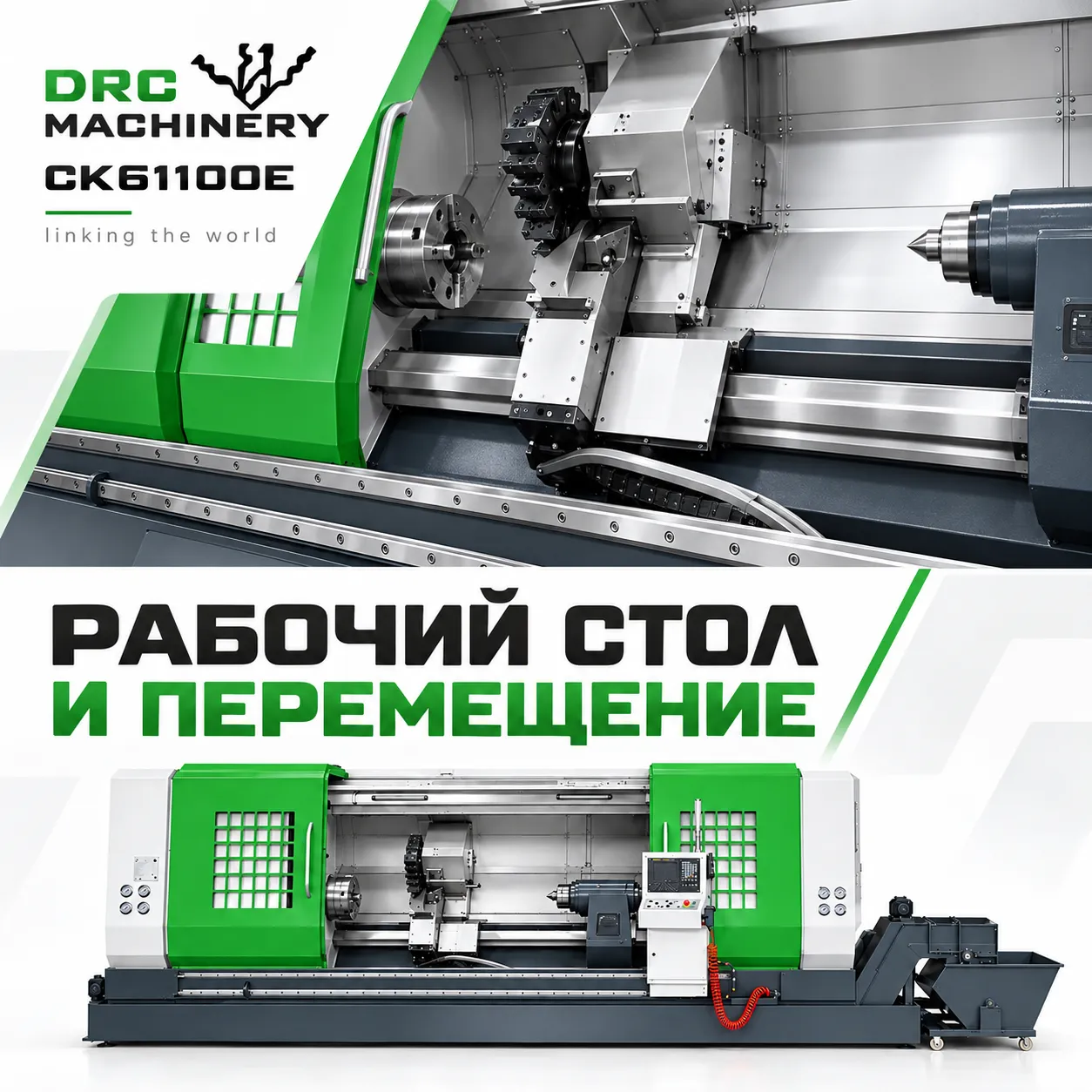

Перемещения

Параметр	Значение	Единица изм.
Перемещение по оси X	530	mm
Перемещение по оси Z	1500/2000/3000	mm

Подачи и скорости

Параметр	Значение	Единица изм.
Скорость быстрого перемещения по оси X	4	m/min
Скорость быстрого перемещения по оси Z	5	m/min

Зажимные устройства

Параметр	Значение	Единица изм.
Тип патрона	ручной патрон	—
Размер патрона	400	mm

Задняя бабка

Параметр	Значение	Единица изм.
Диаметр пиноли задней бабки	130	mm
Ход пиноли	250	mm
Конус пиноли задней бабки	MT6A	—

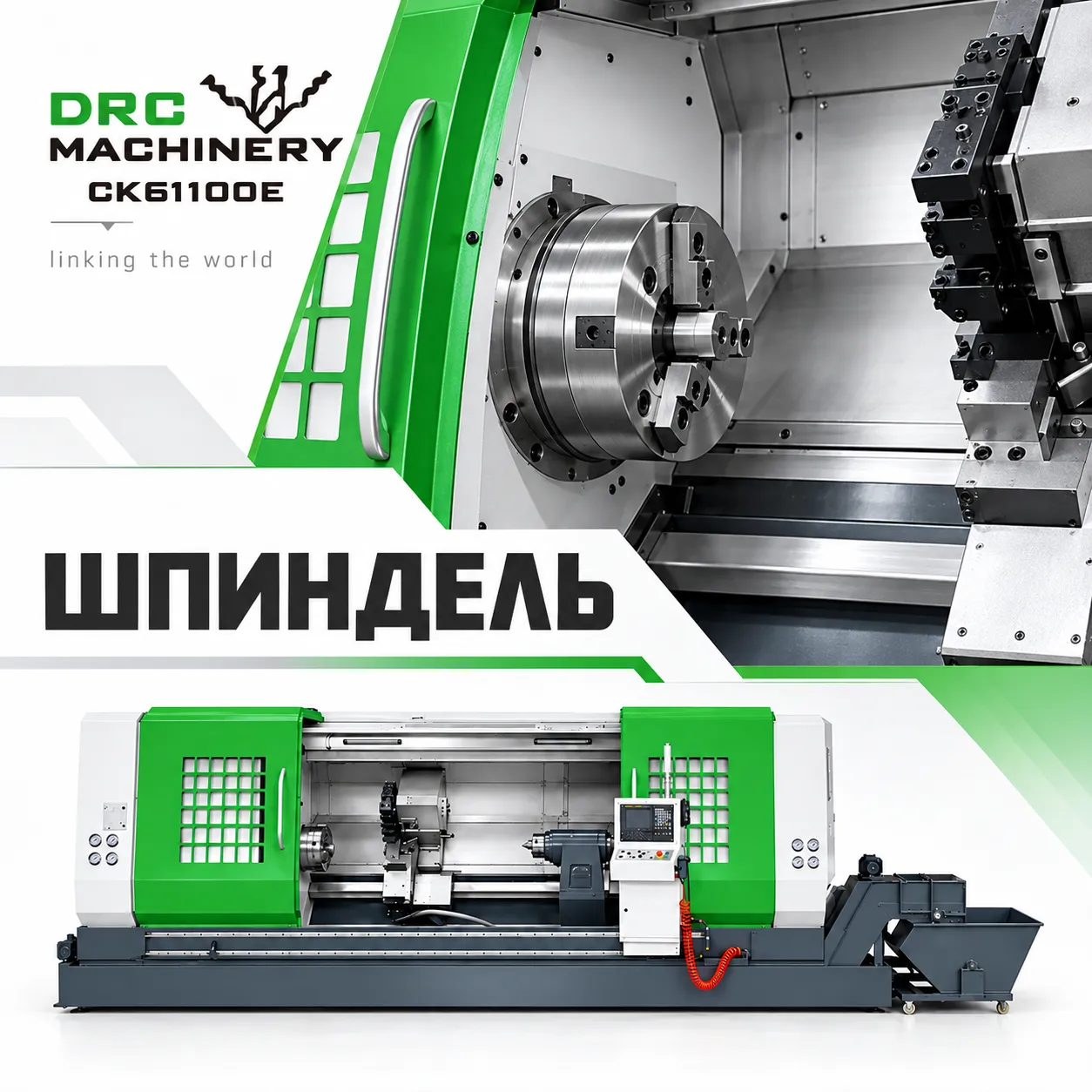

Шпиндель

Параметр	Значение	Единица изм.
Форма и обозначение переднего конца шпинделя	A2-15	—
Диаметр сквозного отверстия шпинделя	105	mm
Конус отверстия шпинделя	Metric140/1:20	—
Диапазон частоты вращения шпинделя	10-50, 40-240, 100-600	r/min
Способ изменения частоты вращения шпинделя	3 ступени механического переключения, бесступенчатое внутри диапазона	—
Мощность двигателя шпинделя (продолжительный режим)	25	kW

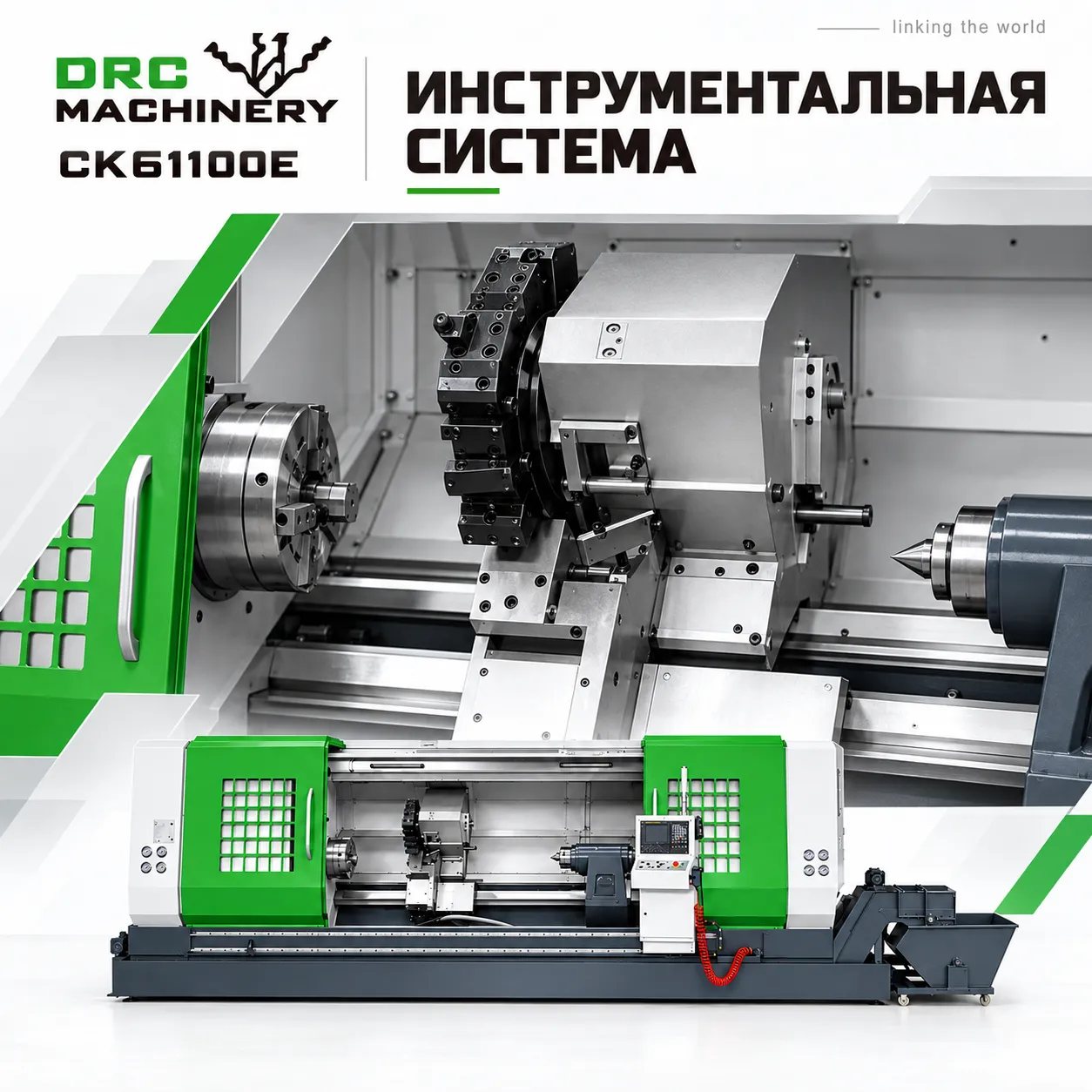

Инструментальный магазин

Параметр	Значение	Единица изм.
Макс. сечение инструмента в держателе	40×40	mm

Направляющие

Параметр	Значение	Единица изм.
Тип направляющих	жёсткие направляющие	—

Электроприводы и двигатели

Параметр	Значение	Единица изм.
Крутящий момент серводвигателя оси X	30	Nm
Крутящий момент серводвигателя оси Z	15/22/30	Nm

Электропитание

Параметр	Значение	Единица изм.
Суммарная мощность станка	22/23/25	kW
Суммарный ток станка	47/50/54	A

Габариты и масса

Параметр	Значение	Единица изм.
Масса станка	5400/6000/7000	kg
Размеры станка (Д×Ш×В)	4100/4600/5600×2160×2200	mm

Преимущества по сравнению с типовыми решениями

Плоская компоновка удобна для длинных валов и крупногабаритных заготовок.
Конструкция ориентирована на устойчивость при тяжелом точении.
Длина обработки и зажимная оснастка подбираются под реальную деталь.

Области применения

Обработка длинных валов, роликов, трубных деталей, фланцев и других крупногабаритных заготовок для нефтегазовой, энергетической и тяжелой промышленности.

Примечание по комплектации: В базе для этого типа оборудования указана необходимость проверки конфигурации. Перед заказом параметры и состав поставки должны быть подтверждены в техническом предложении.

Производственная площадка и инженерная команда DRC Machinery

Следующие фотографии показывают производственный участок и работу специалиста DRC Machinery. Это общие материалы о компании: оборудование на снимках не является станком, описанным на этой странице, и фотографии не подтверждают его сборку или испытания.

Общий вид производственного участка DRC Machinery; на фото показано другое оборудование.

Специалист DRC Machinery работает с оборудованием в цехе — Работа специалиста в цехе; фотография не относится к конкретной модели на этой странице.

Контроль качества и согласование приёмки

Типовая схема контроля качества и согласования приёмки оборудования — Типовая схема обсуждения проекта, а не протокол испытаний конкретного станка. Состав проверок, методы измерения и критерии приёмки согласовываются в техническом соглашении.

Фотографии ключевых узлов, сборки и испытаний конкретного станка предоставляются только при наличии соответствующих проектных материалов.

DRC Machinery на отраслевых выставках

Архивные фотографии отраслевых выставок из материалов DRC Machinery — Фотоматериалы отраслевых выставок из архива DRC Machinery. Они не подтверждают поставку модели, описанной на этой странице.

Упаковка и отгрузка оборудования

Ниже показаны общие фотографии подготовки оборудования DRC Machinery к международной перевозке. Они не подтверждают отгрузку модели, описанной на этой странице.

Защитная упаковка оборудования DRC Machinery перед перевозкой — Защитная упаковка оборудования.

Погрузка деревянного транспортного ящика DRC Machinery — Погрузка деревянного транспортного ящика.

Погрузка упакованного оборудования DRC Machinery в контейнер — Контейнерная погрузка упакованного оборудования.

Поставка, документация и сервисная поддержка

Фотографии упаковки и отгрузки на этой странице показывают общий процесс DRC Machinery и не подтверждают отправку именно данной модели. Способ защиты, упаковки и перевозки согласовывается для конкретного заказа.

Состав технической документации, условия установки и пусконаладки, формат обучения, удалённой поддержки и поставки запасных частей определяются в коммерческом предложении и договоре. Сроки, стоимость выезда специалиста и гарантийные обязательства также согласовываются по проекту.

Поставка, установка и послепродажная поддержка

Сколько времени занимает поставка оборудования после оформления заказа?

Срок поставки зависит от модели, комплектации и дополнительных требований. После согласования технических условий мы укажем сроки производства, проверки, упаковки и отгрузки в коммерческом предложении.

Вы организуете экспортную упаковку и международную доставку?

Упаковку и международную доставку можно согласовать для конкретного заказа. Способ упаковки, маршрут, стоимость и ответственность сторон указываются в коммерческом предложении и договоре.

Вы предоставляете помощь при установке и пусконаладке?

В зависимости от модели оборудования и страны установки мы можем обсудить удалённое сопровождение или выезд специалиста. Объём работ, требования к площадке и расходы согласовываются до оформления заказа.

Проводите ли вы обучение операторов?

Обучение операторов может быть предусмотрено в рамках проекта. Его формат, содержание, язык, место проведения и стоимость согласовываются отдельно и указываются в коммерческом предложении или договоре.

Можно ли получить удалённую техническую поддержку при неисправности?

Да, вы можете направить нам описание неисправности, модель станка и сообщение об ошибке. Наши специалисты изучат информацию и предложат дальнейшие действия. Условия технической поддержки определяются договором.

Как заказать расходные материалы и запасные части?

Сообщите нам модель и серийный номер станка, а также название или фотографию нужной детали. Мы проверим совместимость, наличие, стоимость и возможный срок поставки, после чего направим предложение.

Каков гарантийный срок и что покрывает гарантия?

Гарантийный срок, дата его начала, а также перечень покрываемых компонентов и работ указываются в договоре на конкретное оборудование. Условия поставки запасных частей и сервисного обслуживания также зависят от страны установки.

Часто задаваемые вопросы

Как выбрать длину обработки?

Она выбирается по полной длине заготовки, зоне зажима, требуемому ходу инструмента и способу поддержки детали.

Нужен ли люнет?

Необходимость люнета определяется отношением длины к диаметру детали, массой и режимами резания.

Как получить точное техническое предложение на

Отправьте чертеж детали, материал, размеры заготовки, допуски, требуемые операции и плановый объем производства. Инженеры DRC Machinery проверят процесс и предложат подходящую конфигурацию.
