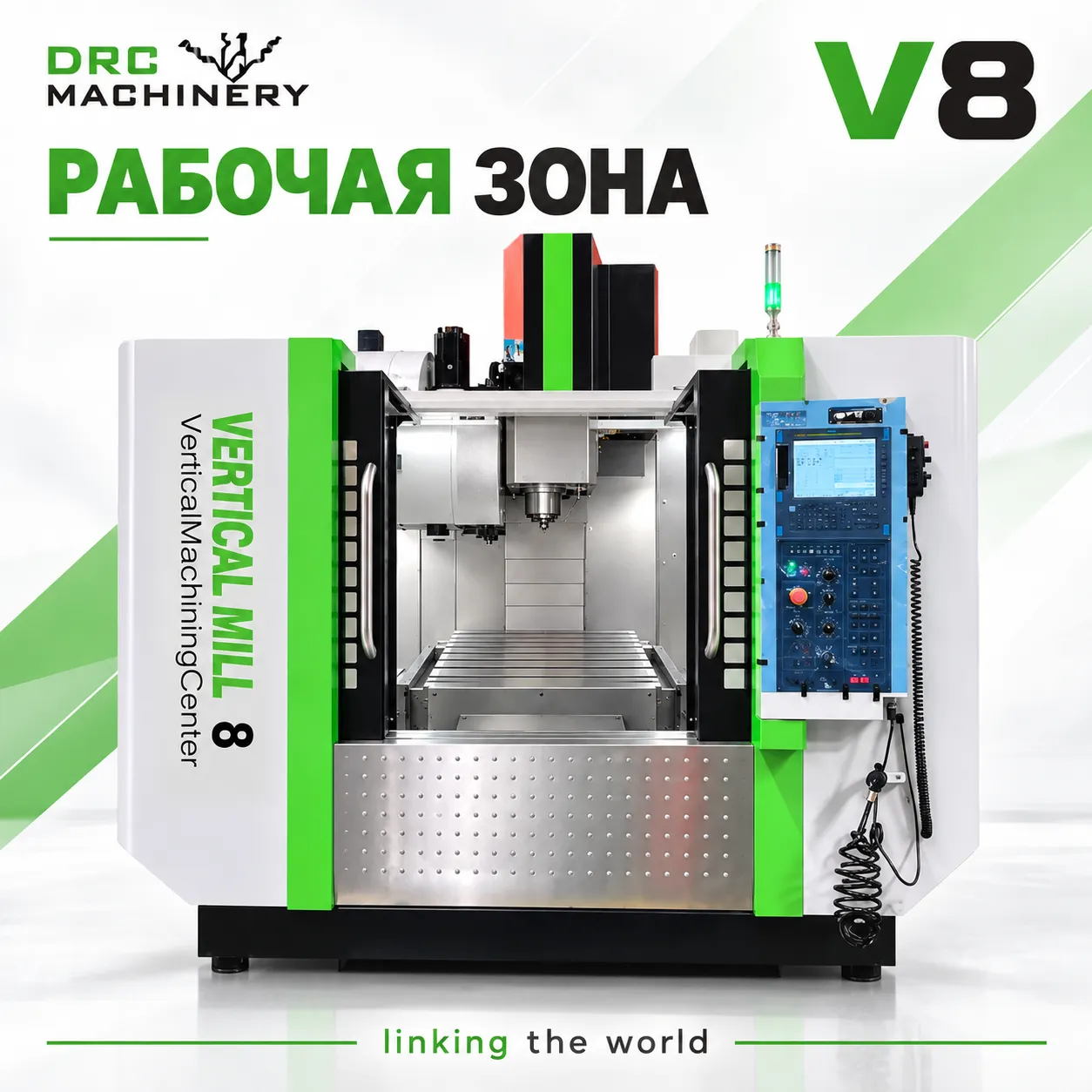

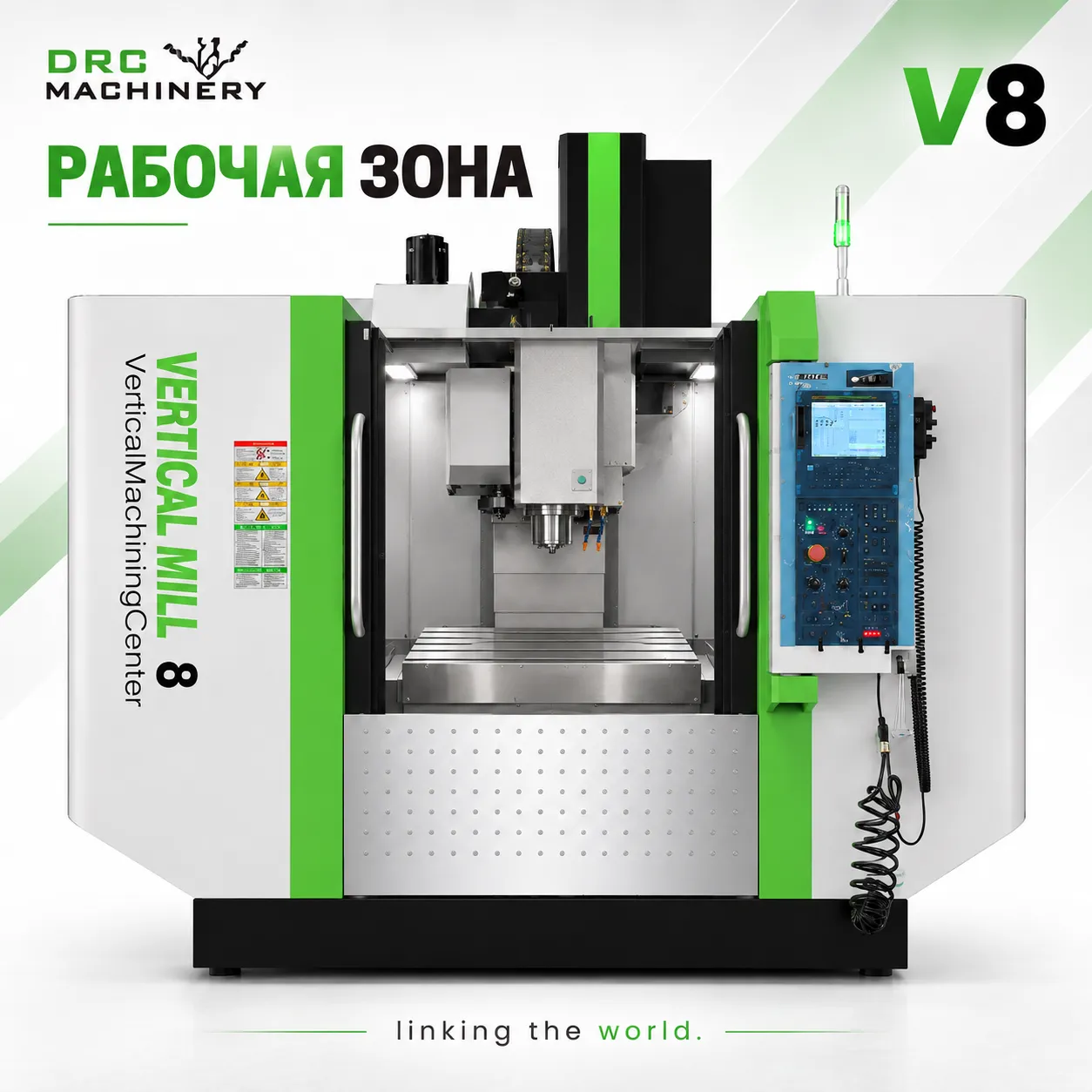

Вертикальный обрабатывающий центр V8
Основные преимущества V8 V8 предназначен для фрезерования, сверления и нарезания резьбы в рамках одной рабочей зоны. Вертикальная компоновка удобна для широкого круга призматических и корпусных деталей. Шпиндель, инструментальная система и дополнительные опции согласовываются по технологии заказ...
Описание
маркер
Основные преимущества V8
V8 предназначен для фрезерования, сверления и нарезания резьбы в рамках одной рабочей зоны. Вертикальная компоновка удобна для широкого круга призматических и корпусных деталей. Шпиндель, инструментальная система и дополнительные опции согласовываются по технологии заказчика.
Основные сведения
- Модель оборудования: V8
- Серия оборудования: высокоскоростные вертикальные обрабатывающие центры серии V
Конструктивные особенности
- Конструкция А-образной колонны с широкой опорной базой обеспечивает её высокую жёсткость.
- Оптимальное соотношение вылета шпиндельной бабки обеспечивает максимальную жёсткость в процессе обработки.
- Все модели серии в стандартной комплектации оснащены направляющими тяжёлого типа.
- Прямое соединение с серводвигателем повышает жёсткость привода.
- Стружковый конвейер и бак СОЖ выполнены в едином блоке, конструкция с полностью закрытым металлическим защитным кожухом предотвращает разлёт стружки и СОЖ, а также уменьшает занимаемую площадь.
- В качестве опции доступен шпиндельный узел с полностью зубчатым приводом.
- В качестве опции доступен прямо подключаемый редуктор ZF.
<!— MARKETING_ASSETS_START —>
Описание продукции
Высокоскоростные вертикальные обрабатывающие центры серии V, помимо всех технологических особенностей, присущих вертикальным обрабатывающим центрам, отличаются оптимизированными конструкцией и комплектацией, разработанными с учётом потребностей в высокой скорости и высокой точности обработки в отраслях по обработке изделий.
Технические характеристики V8
Перемещения
| Параметр | Значение | Единица изм. |
|---|---|---|
| Перемещение по оси X | 800 | mm |
| Перемещение по оси Y | 500 | mm |
| Перемещение по оси Z | 500 | mm |
Подачи и скорости
| Параметр | Значение | Единица изм. |
|---|---|---|
| Скорость быстрых перемещений (X/Y/Z) | 48/48/48 | m/min |
| Скорость рабочей подачи | 20 | m/min |

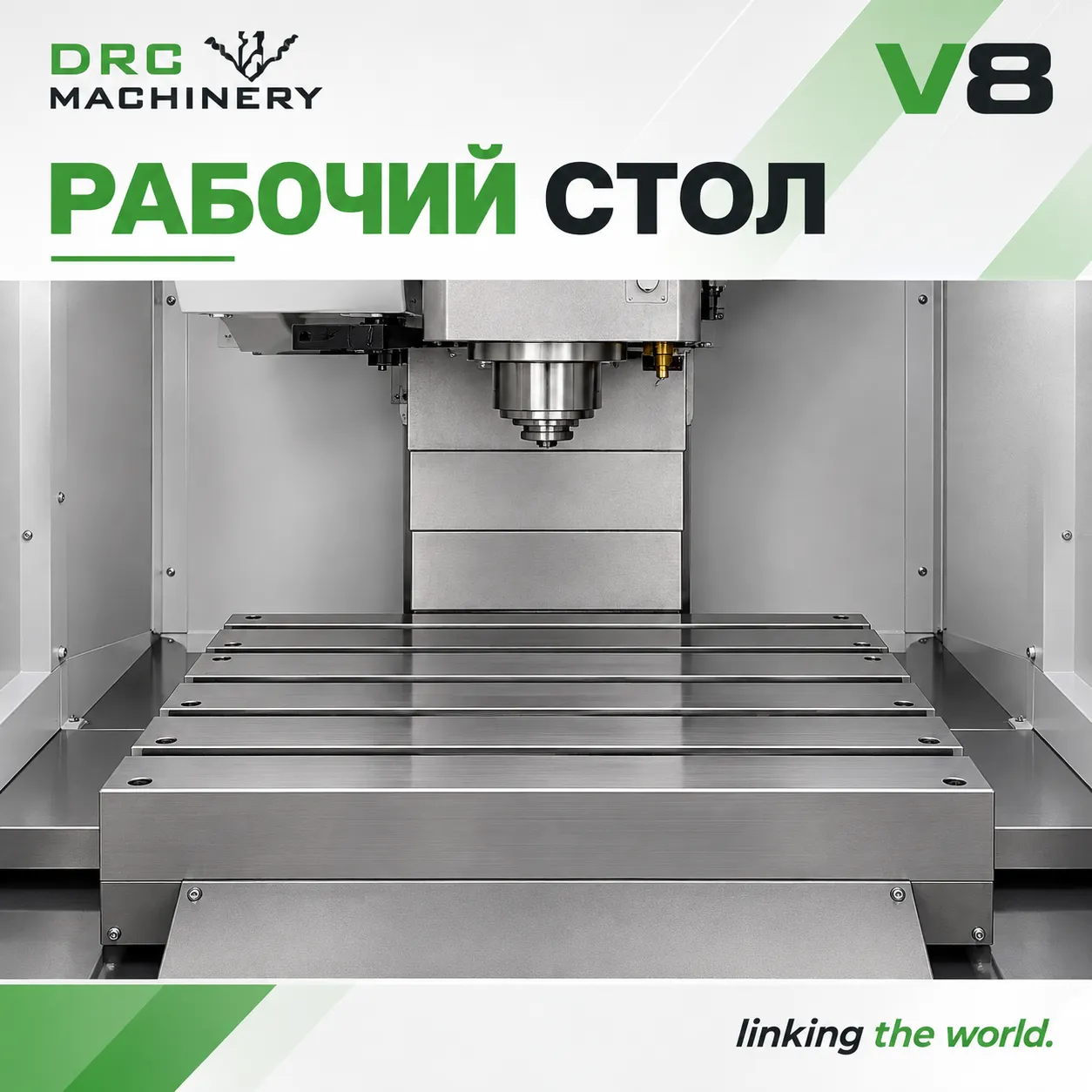

Рабочий стол
| Параметр | Значение | Единица изм. |
|---|---|---|
| Размер рабочего стола | 1000×500 | mm |
| Т-образные пазы стола | 5-18×100 | mm |
| Макс. нагрузка на рабочий стол | 500 | kg |

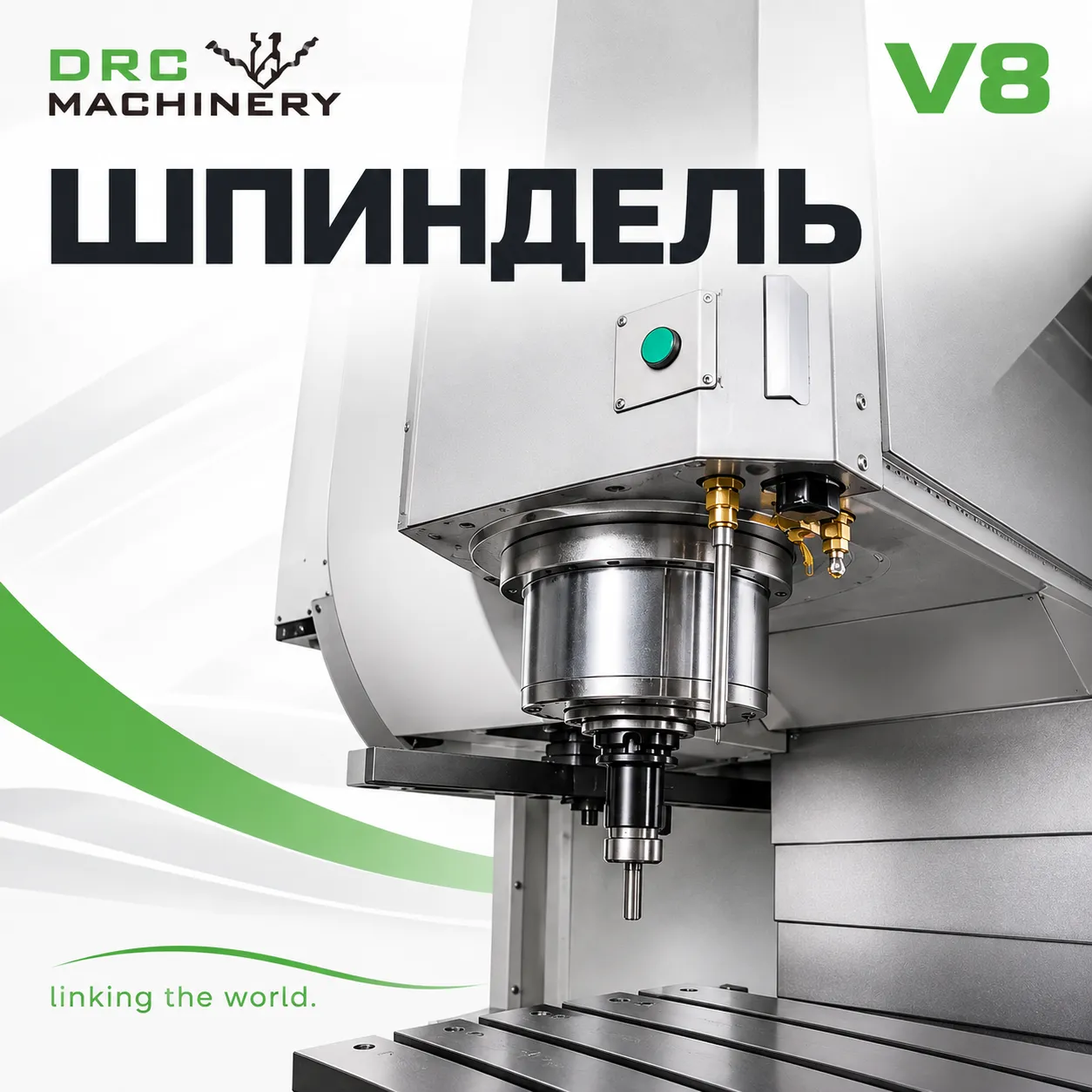

Шпиндель
| Параметр | Значение | Единица изм. |
|---|---|---|
| Расстояние от торца шпинделя до стола | 100-600 | mm |
| Расстояние от оси шпинделя до направляющих стойки | 550 | mm |
| Частота вращения шпинделя | 15000 | rpm |
| Конус шпинделя | BT40 | |
| Мощность двигателя шпинделя | 11 | kW |

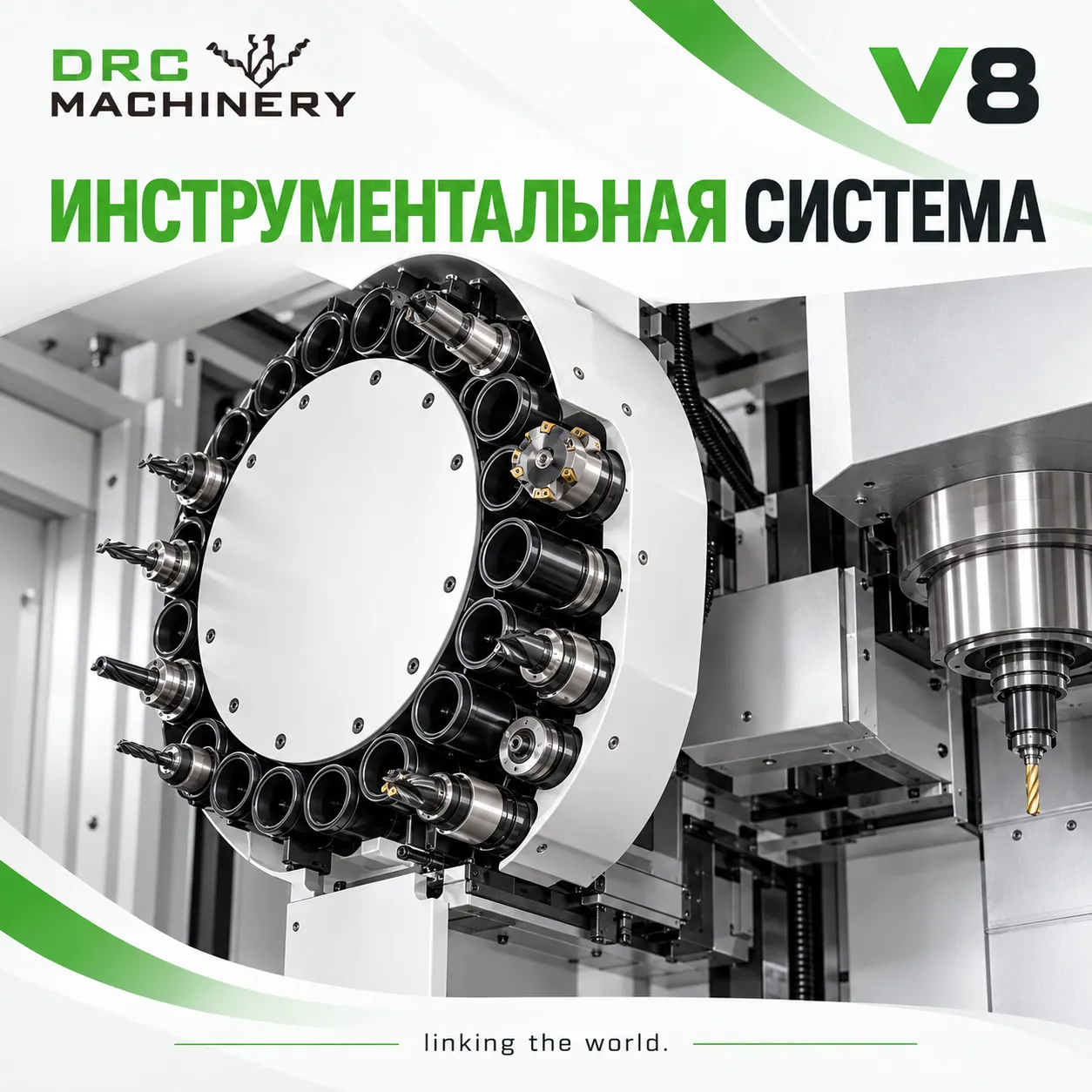

Инструментальный магазин
| Параметр | Значение | Единица изм. |
|---|---|---|
| Ёмкость инструментального магазина | 20 | шт. |
| Макс. диаметр инструмента | Φ80 | mm |
| Макс. длина инструмента | 250 | mm |
| Макс. масса инструмента | 5 | kg |
| Время смены инструмента | 2 | sec |
Точность
| Параметр | Значение | Единица изм. |
|---|---|---|
| Точность позиционирования | 0.008 | mm |
| Точность повторного позиционирования | 0.005 | mm |
Система ЧПУ
| Параметр | Значение | Единица изм. |
|---|---|---|
| Система ЧПУ | FANUC-0i MF |
Электропитание
| Параметр | Значение | Единица изм. |
|---|---|---|
| Суммарная мощность электроснабжения станка | 20 | KVA |
Пневматическая система
| Параметр | Значение | Единица изм. |
|---|---|---|
| Давление воздуха в сети | 6-8 | bar |
| Расход воздуха | 280 | L/min |
Габариты и масса
| Параметр | Значение | Единица изм. |
|---|---|---|
| Масса станка | 5500 | kg |
| Габаритные размеры (Д×Ш×В) | 3650×3250×2800 | mm |
Преимущества по сравнению с типовыми решениями
- Один станок объединяет основные фрезерные и сверлильные операции.
- Вертикальная рабочая зона обеспечивает удобную установку и контроль детали.
- Оснастка и опции могут быть адаптированы к производственной задаче.
Области применения
Обработка плит, корпусов, пресс-форм, фланцев и других призматических деталей для автомобильной промышленности, производства оборудования и общего машиностроения.
Примечание по комплектации: В базе для этого типа оборудования указана необходимость проверки конфигурации. Перед заказом параметры и состав поставки должны быть подтверждены в техническом предложении.
Производственная площадка и инженерная команда DRC Machinery
Следующие фотографии показывают производственный участок и работу специалиста DRC Machinery. Это общие материалы о компании: оборудование на снимках не является станком, описанным на этой странице, и фотографии не подтверждают его сборку или испытания.
Контроль качества и согласование приёмки
Фотографии ключевых узлов, сборки и испытаний конкретного станка предоставляются только при наличии соответствующих проектных материалов.
DRC Machinery на отраслевых выставках
Упаковка и отгрузка оборудования
Ниже показаны общие фотографии подготовки оборудования DRC Machinery к международной перевозке. Они не подтверждают отгрузку модели, описанной на этой странице.
Поставка, документация и сервисная поддержка
Фотографии упаковки и отгрузки на этой странице показывают общий процесс DRC Machinery и не подтверждают отправку именно данной модели. Способ защиты, упаковки и перевозки согласовывается для конкретного заказа.
Состав технической документации, условия установки и пусконаладки, формат обучения, удалённой поддержки и поставки запасных частей определяются в коммерческом предложении и договоре. Сроки, стоимость выезда специалиста и гарантийные обязательства также согласовываются по проекту.
Поставка, установка и послепродажная поддержка
Сколько времени занимает поставка оборудования после оформления заказа?
Срок поставки зависит от модели, комплектации и дополнительных требований. После согласования технических условий мы укажем сроки производства, проверки, упаковки и отгрузки в коммерческом предложении.
Вы организуете экспортную упаковку и международную доставку?
Упаковку и международную доставку можно согласовать для конкретного заказа. Способ упаковки, маршрут, стоимость и ответственность сторон указываются в коммерческом предложении и договоре.
Вы предоставляете помощь при установке и пусконаладке?
В зависимости от модели оборудования и страны установки мы можем обсудить удалённое сопровождение или выезд специалиста. Объём работ, требования к площадке и расходы согласовываются до оформления заказа.
Проводите ли вы обучение операторов?
Обучение операторов может быть предусмотрено в рамках проекта. Его формат, содержание, язык, место проведения и стоимость согласовываются отдельно и указываются в коммерческом предложении или договоре.
Можно ли получить удалённую техническую поддержку при неисправности?
Да, вы можете направить нам описание неисправности, модель станка и сообщение об ошибке. Наши специалисты изучат информацию и предложат дальнейшие действия. Условия технической поддержки определяются договором.
Как заказать расходные материалы и запасные части?
Сообщите нам модель и серийный номер станка, а также название или фотографию нужной детали. Мы проверим совместимость, наличие, стоимость и возможный срок поставки, после чего направим предложение.
Каков гарантийный срок и что покрывает гарантия?
Гарантийный срок, дата его начала, а также перечень покрываемых компонентов и работ указываются в договоре на конкретное оборудование. Условия поставки запасных частей и сервисного обслуживания также зависят от страны установки.
Часто задаваемые вопросы
Какие данные нужны для выбора станка?
Нужны чертеж, материал, размеры и масса заготовки, допуски и перечень операций.
Можно ли подобрать опции под процесс?
Да. Опции оцениваются по инструменту, охлаждению, измерению и требованиям к автоматизации.
Как получить точное техническое предложение на
Отправьте чертеж детали, материал, размеры заготовки, допуски, требуемые операции и плановый объем производства. Инженеры DRC Machinery проверят процесс и предложат подходящую конфигурацию.
