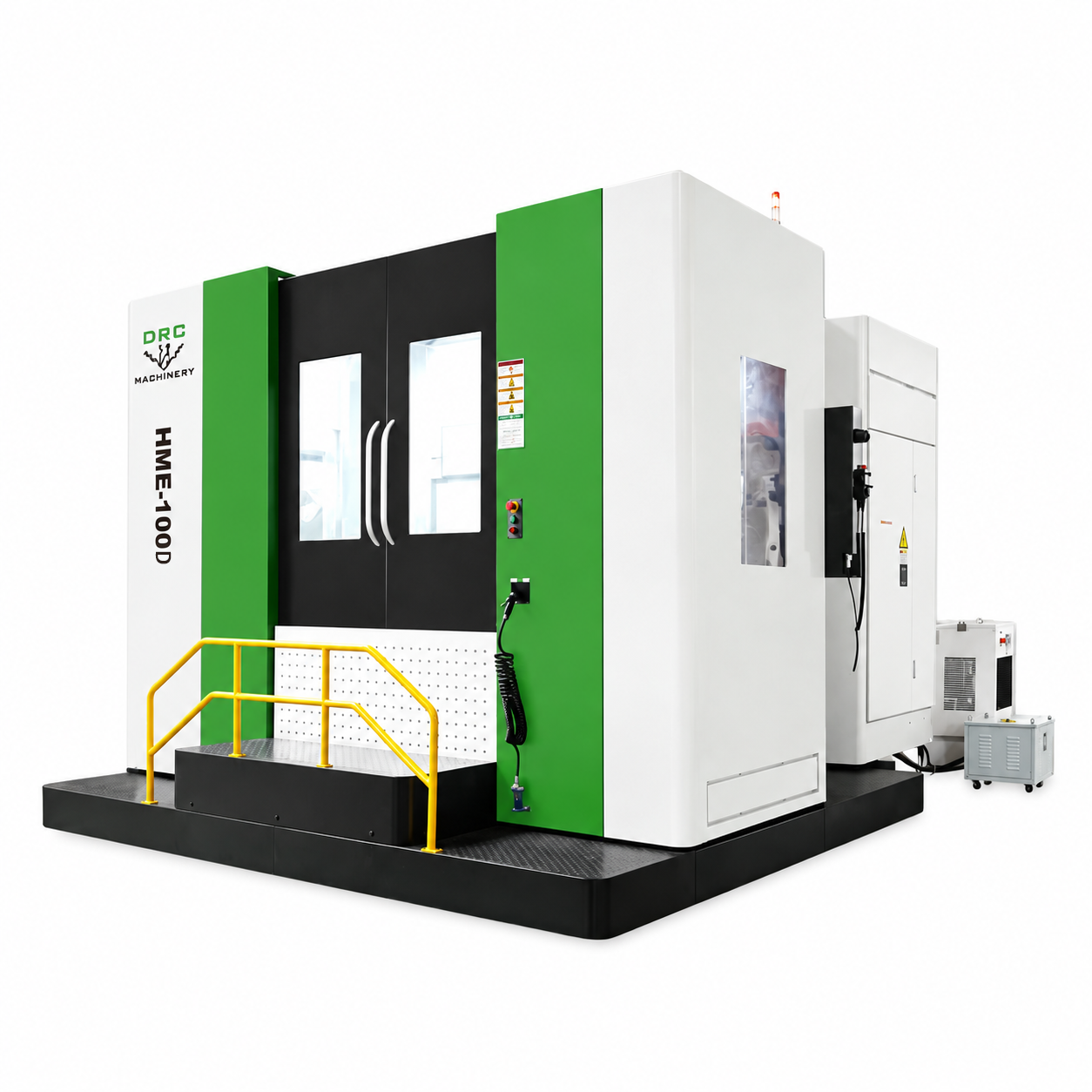

Горизонтальный обрабатывающий центр HME-100D
-
Горизонтальный обрабатывающий центр DHM50
-
Efficient Ball valve Grinding Machine for Valve Industry
-

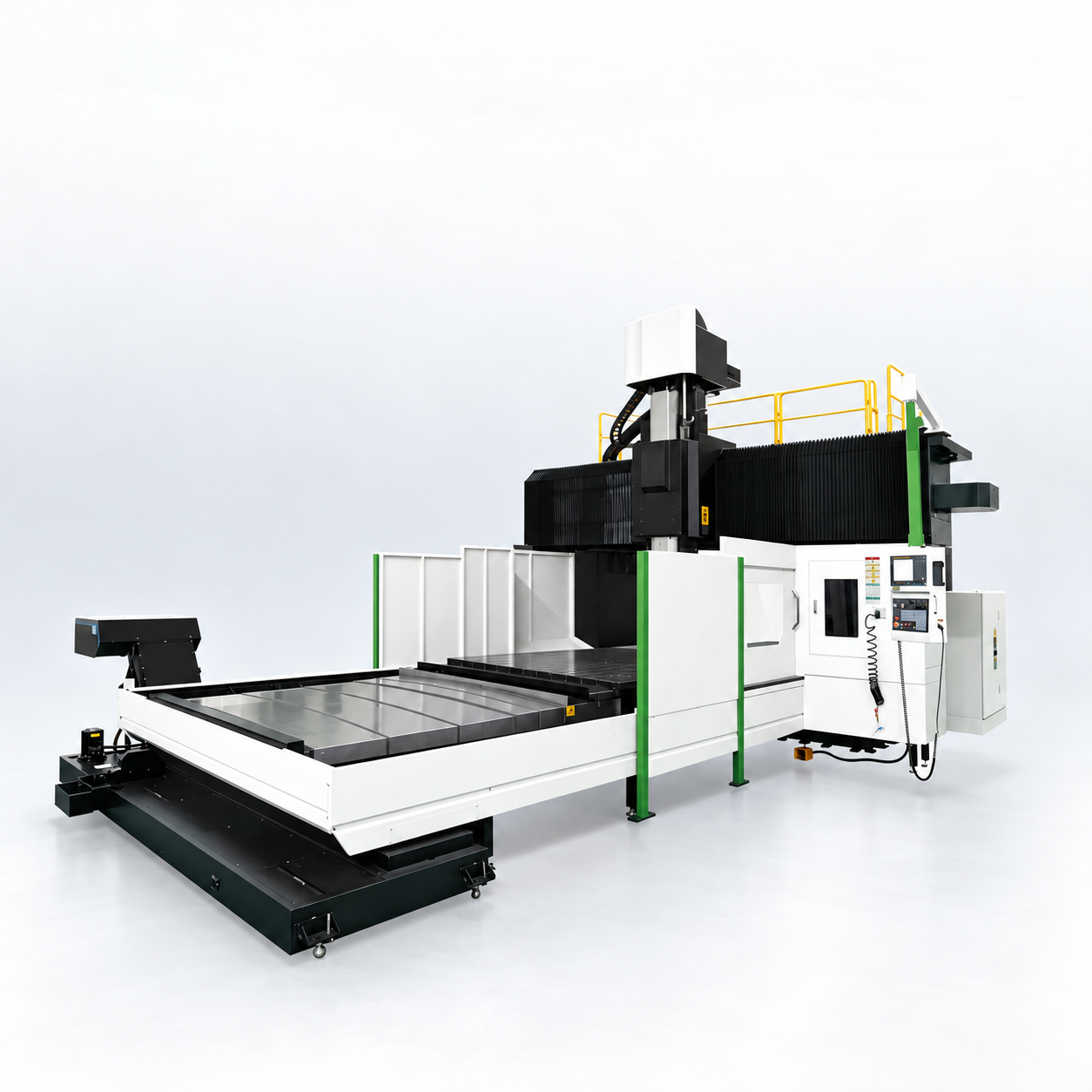

Портальный фрезерный центр GMF4034LX
-
VMC1580-Высокоточный вертикальный обрабатывающий центр VMC1580
-
Портальный обрабатывающий центр GMF2716
-

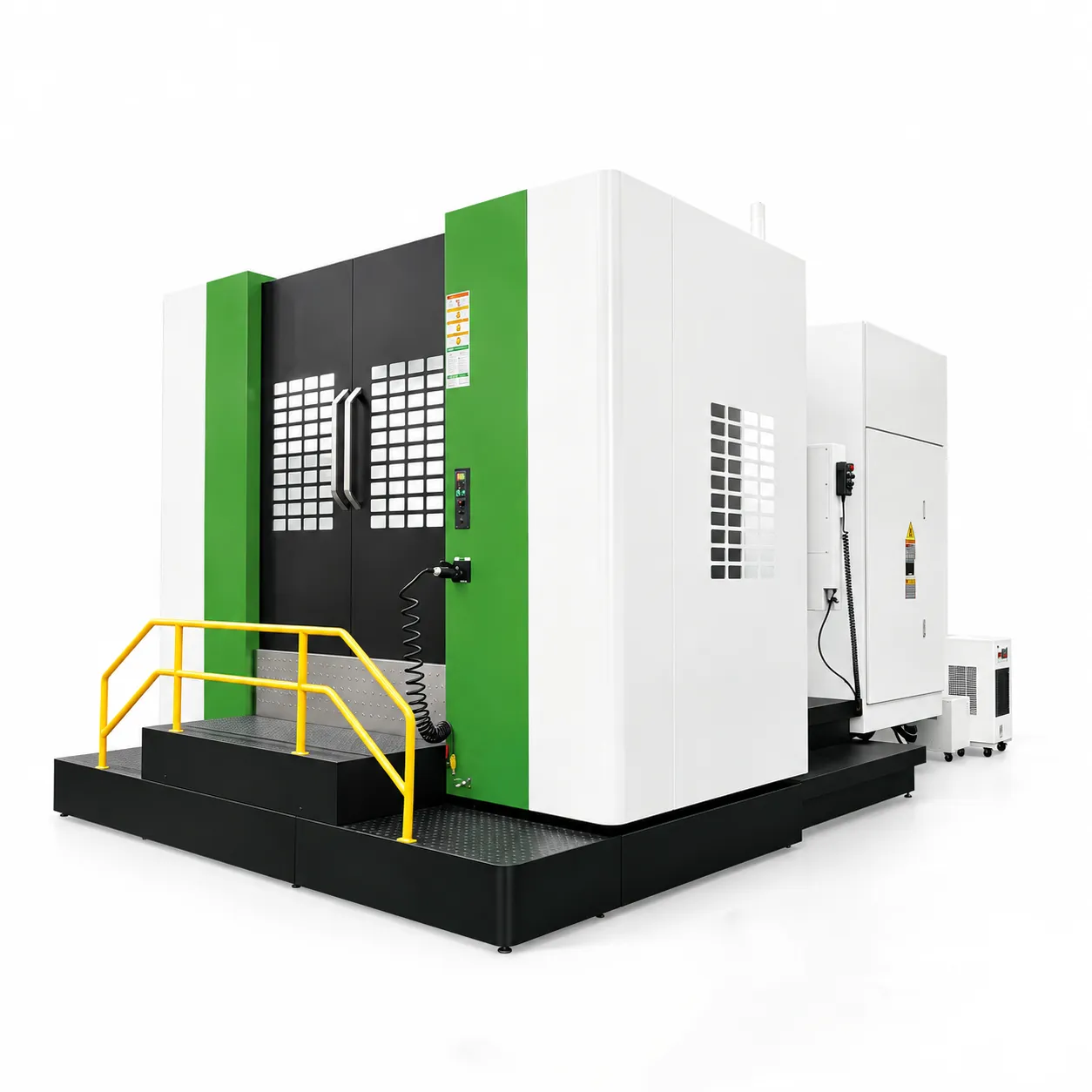

Горизонтальный обрабатывающий центр HMG-80S
-
Высокоточный вертикальный обрабатывающий центр VMC650 | ЧПУ станок DRC Machinery
-
Горизонтальный обрабатывающий центр HME-80S
-

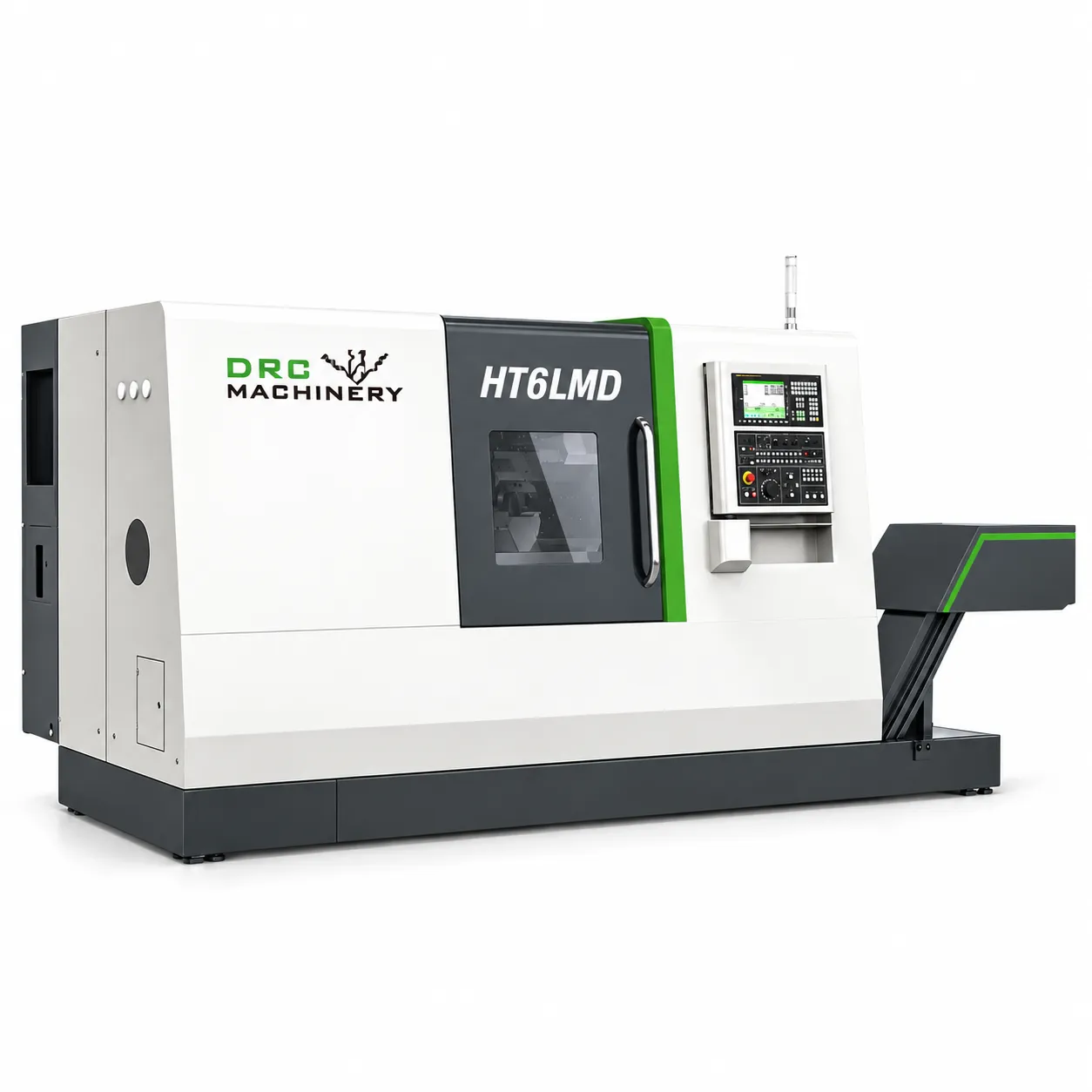

Токарный центр с ЧПУ HT6LMD
-
CK6150 Токарный станок с ЧПУ с плоской станиной
-
Вертикальный токарный станок C/CK5220
-
GMB2530LX Пятиосевой мостовой обрабатывающий центр с портальной конструкцией
-

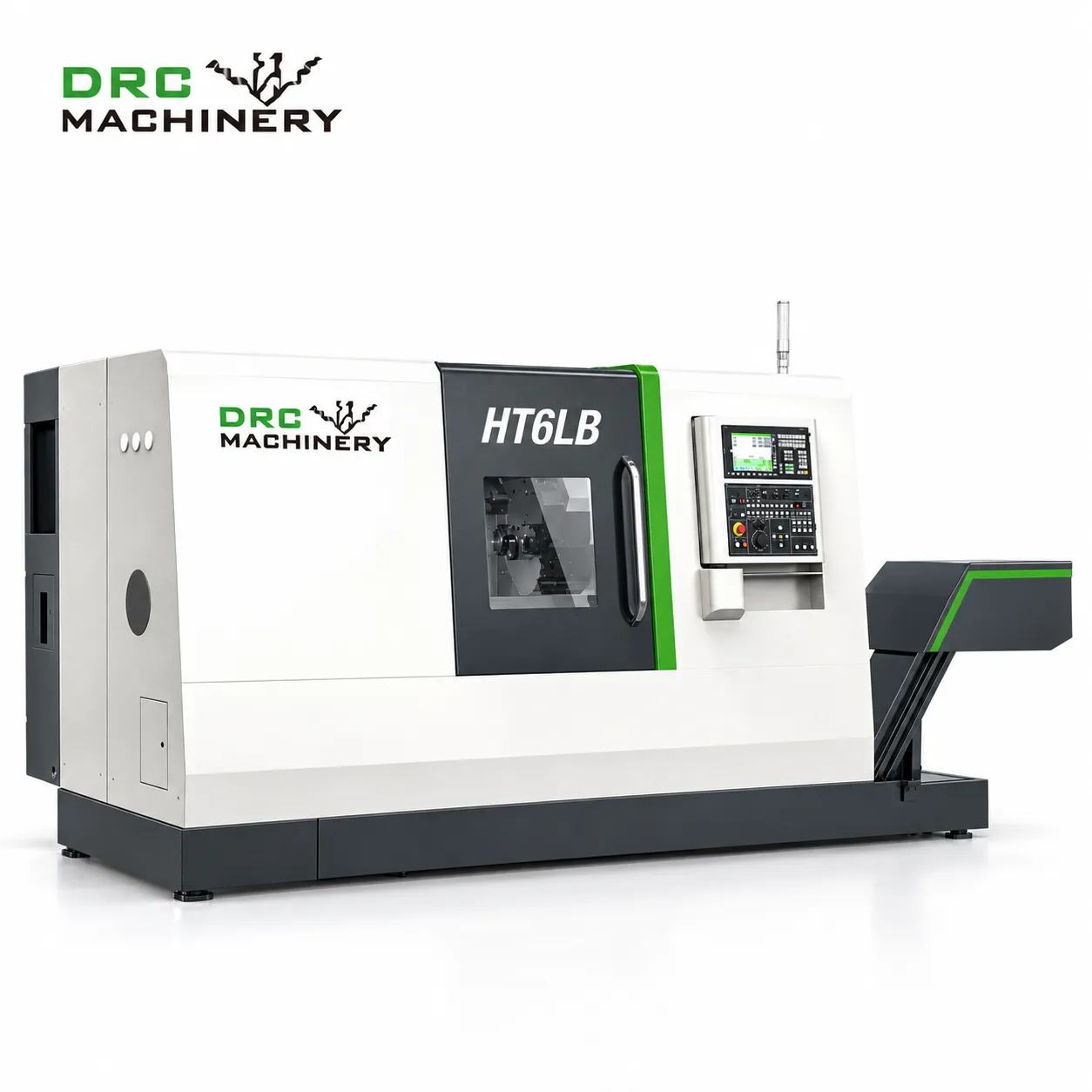

Токарный центр с ЧПУ HT6LB
-

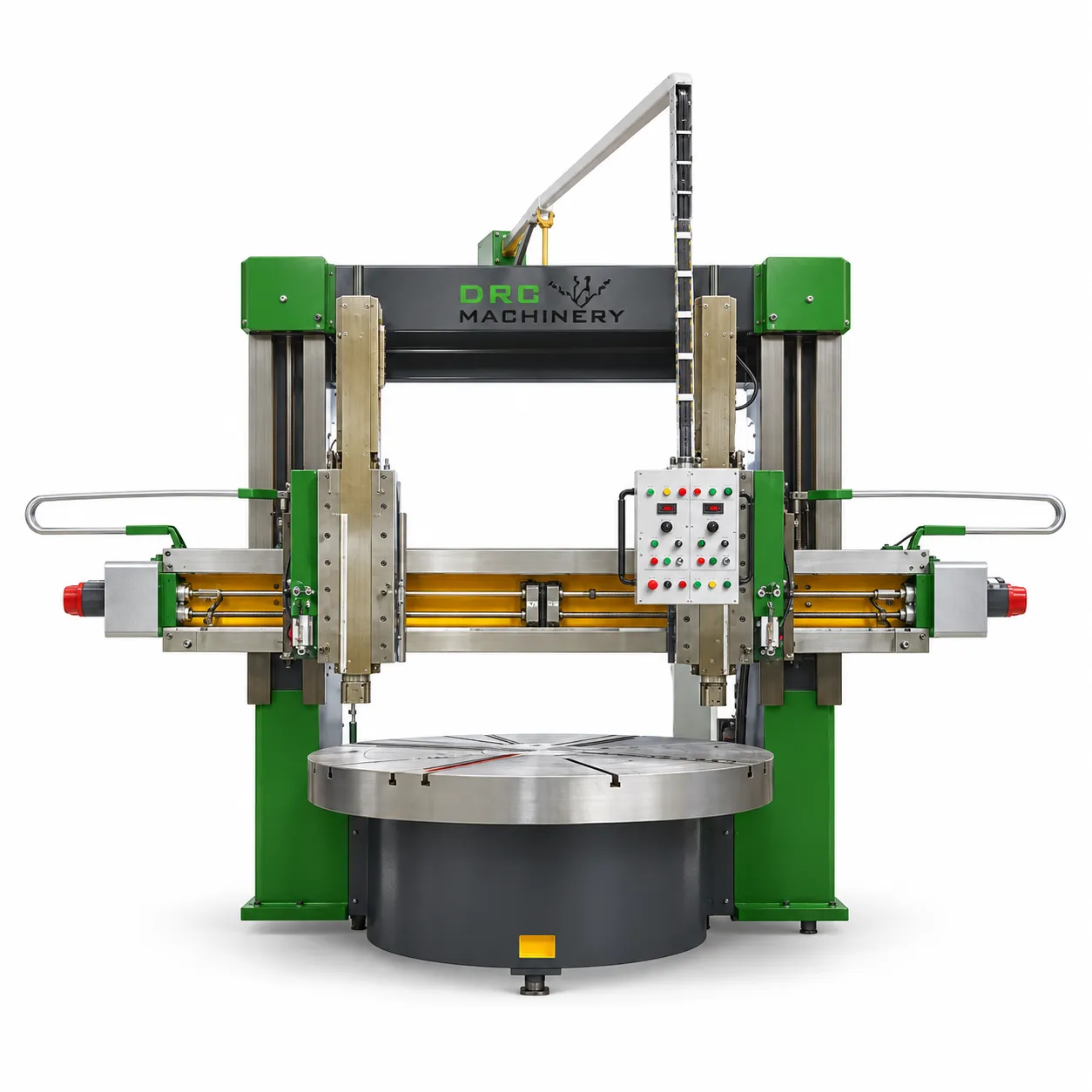

Вертикальный токарный станок C5231

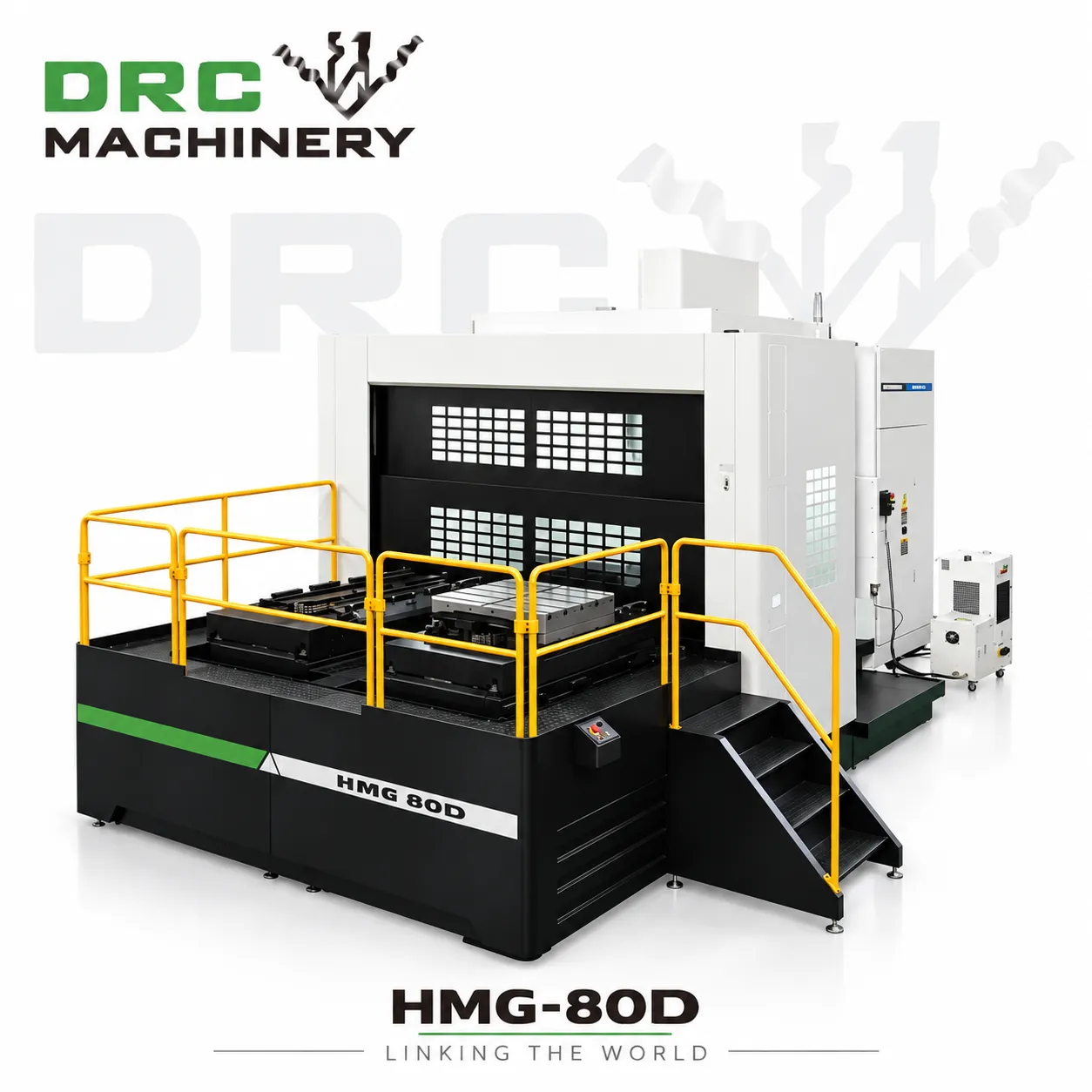

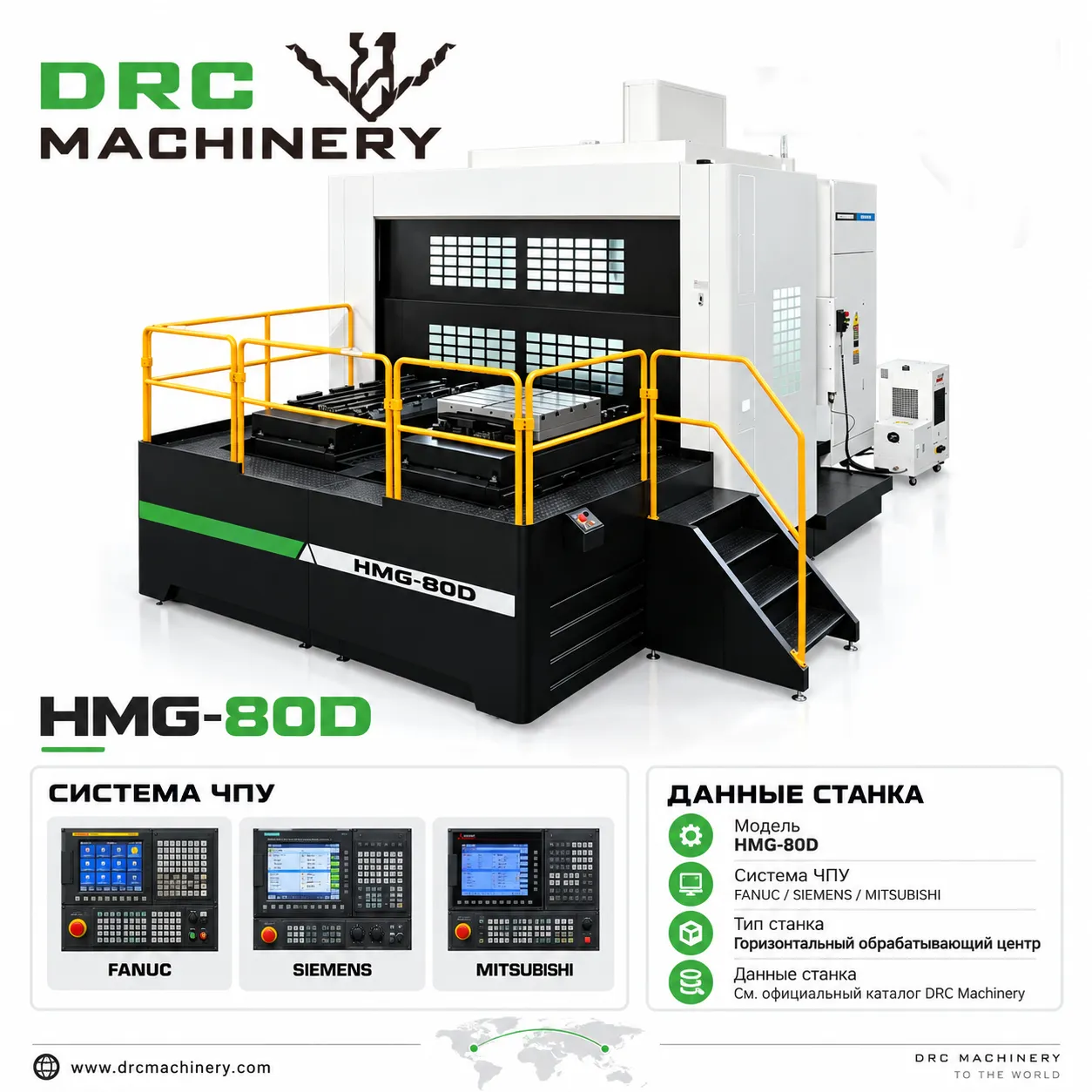

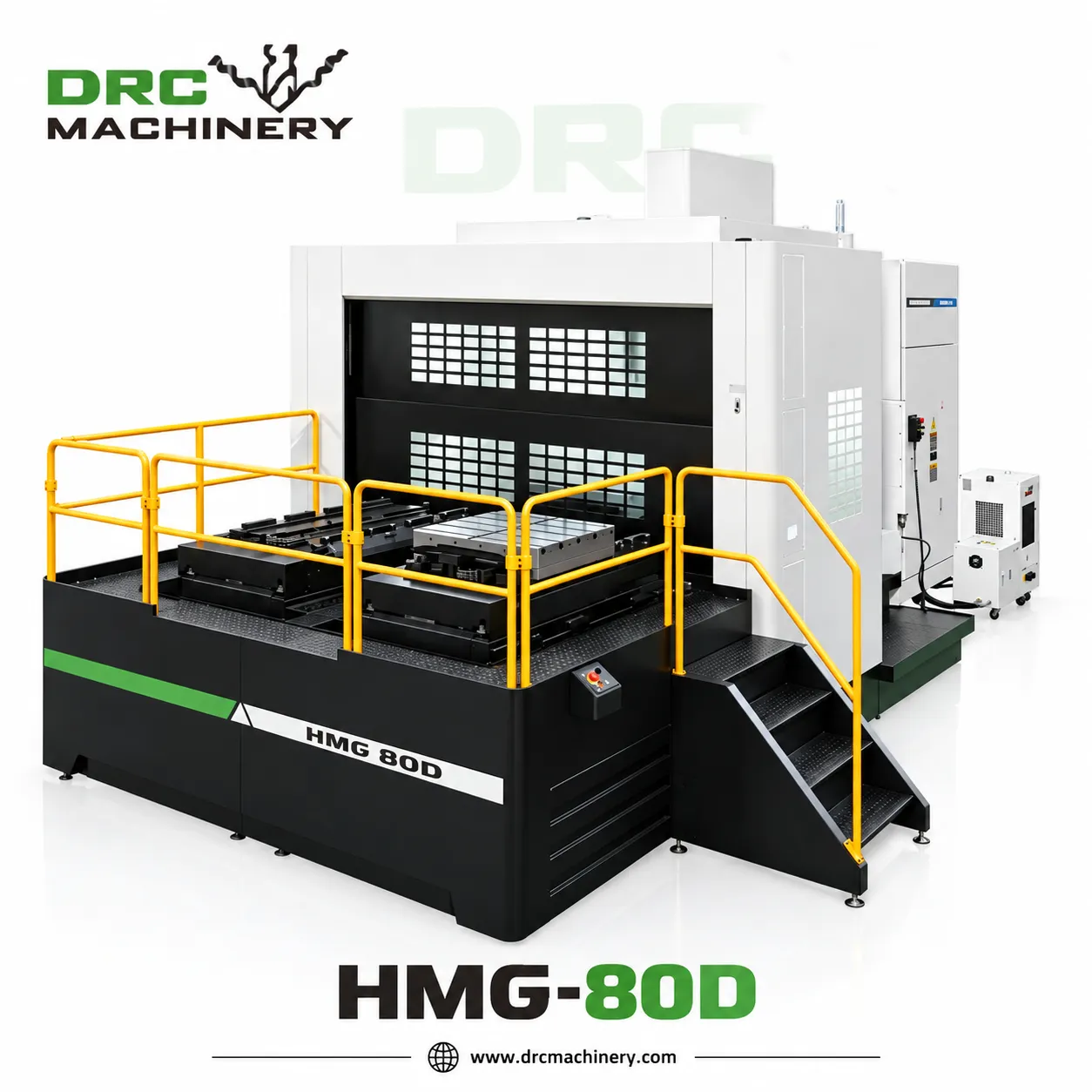

Горизонтальный обрабатывающий центр HMG-80D
Основные преимущества HMG-80D HMG-80D предназначен для многосторонней обработки корпусных деталей. Горизонтальное расположение шпинделя облегчает отвод стружки и позволяет организовать обработку нескольких поверхностей с меньшим числом переустановок. Размер стола, паллетная схема и оснащение уто...
Описание
маркер
Основные преимущества HMG-80D
HMG-80D предназначен для многосторонней обработки корпусных деталей. Горизонтальное расположение шпинделя облегчает отвод стружки и позволяет организовать обработку нескольких поверхностей с меньшим числом переустановок. Размер стола, паллетная схема и оснащение уточняются по проекту.
Основные преимущества станка
- Симметричная рамная стойка и компоновка с центральным подвесом шпиндельной бабки обеспечивают равномерное распределение нагрузок и равномерные тепловые деформации станка.
- Высокопроизводительный коротконосый шпиндель отличается высоким крутящим моментом при резании; предусмотрена возможность установки коробки передач, что позволяет удовлетворить требования к тяжелому резанию.
- Высококачественный поворотный стол с ЧПУ отличается высоким усилием зажима и высокой точностью позиционирования; индексирование с шагом 1 градус входит в стандартную комплектацию.
- Ходовые винты и роликовые линейные направляющие, импортированные из Тайваня, отличаются высокой жесткостью, плавностью хода и высокой динамической точностью.
- По всем трем осям используются жесткие направляющие скольжения с большой площадью контакта скольжения; станок монолитной конструкции отличается высокой жесткостью, хорошей грузоподъемностью и высокой устойчивостью.
- В состав оборудования входят коробка передач с жесткими направляющими собственного производства и шпиндель с зубчатым приводом; применяется двухступенчатая зубчатая передача, обеспечивающая высокий КПД и отличные возможности для тяжелого резания.
- Эргономичная и продуманная с учетом потребностей оператора конструкция обеспечивает очень высокую стабильность работы и высокую ремонтопригодность.
- Блок управления системой смазки и пневматический блок сгруппированы и смонтированы на стороне управления станком, что облегчает проведение ежедневного технического обслуживания и осмотров.
- Конструкция с полностью жесткими направляющими скольжения наиболее подходит для работы в тяжелых режимах резания.
- Сменный стол с двумя рабочими позициями обеспечивает повышение производительности оборудования.
Технические характеристики HMG80D
Подачи и скорости
| Параметр | Значение | Единица изм. | Примечание |
|---|---|---|---|
| Скорость быстрых перемещений X/Y/Z | 12/12/12 m/min | полностью жёсткие направляющие |
Рабочий стол
| Параметр | Значение | Единица изм. | Примечание |
|---|---|---|---|
| Размер рабочего стола | 800×800 mm | ||
| Угол деления стола | 1° | стандартно | |
| Точность позиционирования стола | 8″ | стандартно | |
| Точность повторного позиционирования стола | ±2″ | стандартно |
Шпиндель
| Параметр | Значение | Единица изм. | Примечание |
|---|---|---|---|
| Конус шпинделя | BT50 | ||
| Частота вращения шпинделя | 6000 r/min | стандартно |
Инструментальный магазин
| Параметр | Значение | Единица изм. |
|---|---|---|
| Ёмкость инструментального магазина | 24 шт. | |
| Макс. диаметр инструмента | φ105 mm | |
| Макс. длина инструмента | 300 mm |
Габариты и масса
| Параметр | Значение | Единица изм. | Примечание |
|---|---|---|---|
| Габаритные размеры станка | 3750 mm | Высота |
Преимущества по сравнению с типовыми решениями
- Корпусные детали можно обрабатывать с нескольких сторон эффективнее, чем на обычной вертикальной компоновке.
- Горизонтальный шпиндель способствует естественному удалению стружки из зоны резания.
- Паллеты, поворотный стол и инструментальная система подбираются под производственный цикл.
Области применения
Обработка корпусов редукторов, клапанов, насосов, двигателей и других многогранных деталей для автомобильной, энергетической и тяжелой промышленности.
Примечание по комплектации: В базе для этого типа оборудования указана необходимость проверки конфигурации. Перед заказом параметры и состав поставки должны быть подтверждены в техническом предложении.

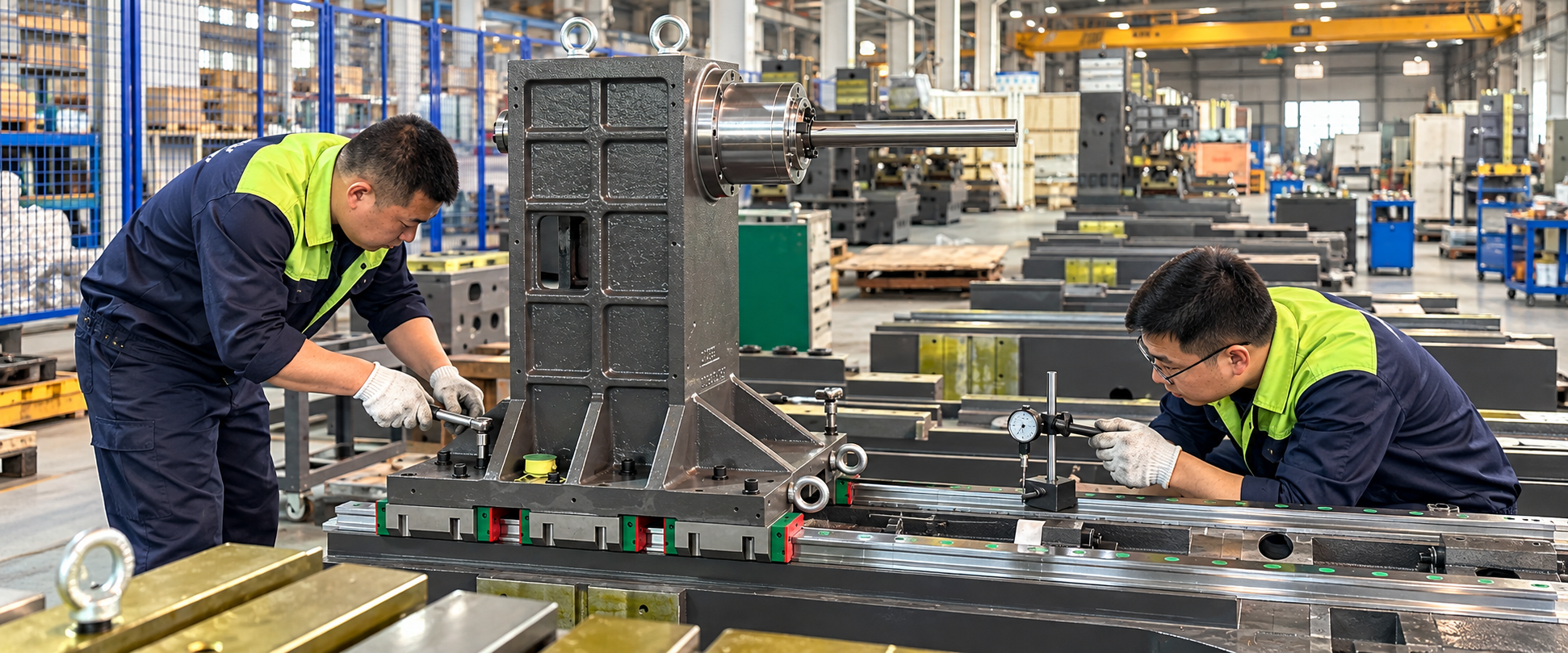

Производственная площадка и инженерная команда DRC Machinery

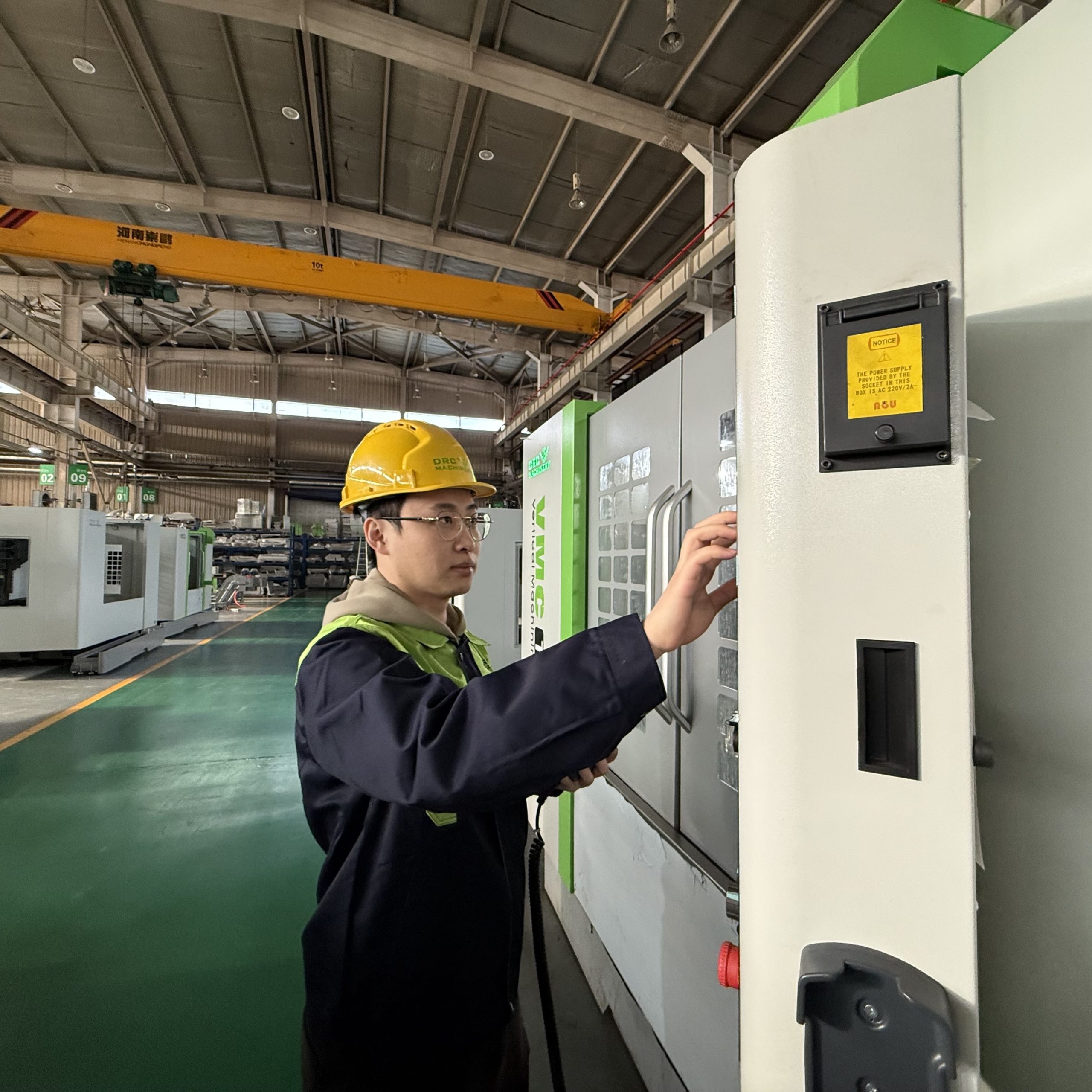

Следующие фотографии показывают производственный участок и работу специалиста DRC Machinery. Это общие материалы о компании: оборудование на снимках не является станком, описанным на этой странице, и фотографии не подтверждают его сборку или испытания.
Контроль качества и согласование приёмки
Фотографии ключевых узлов, сборки и испытаний конкретного станка предоставляются только при наличии соответствующих проектных материалов.
DRC Machinery на отраслевых выставках

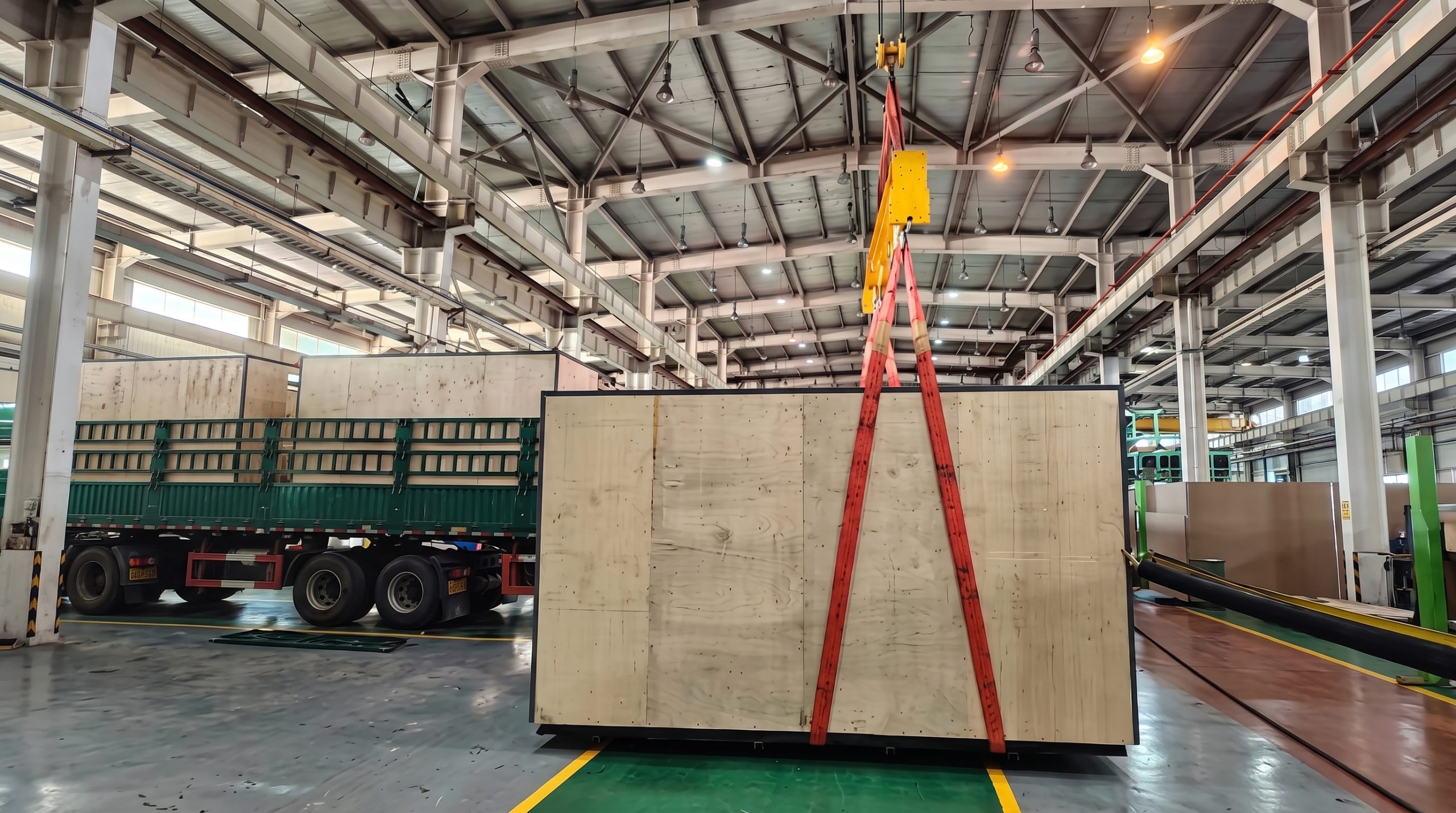

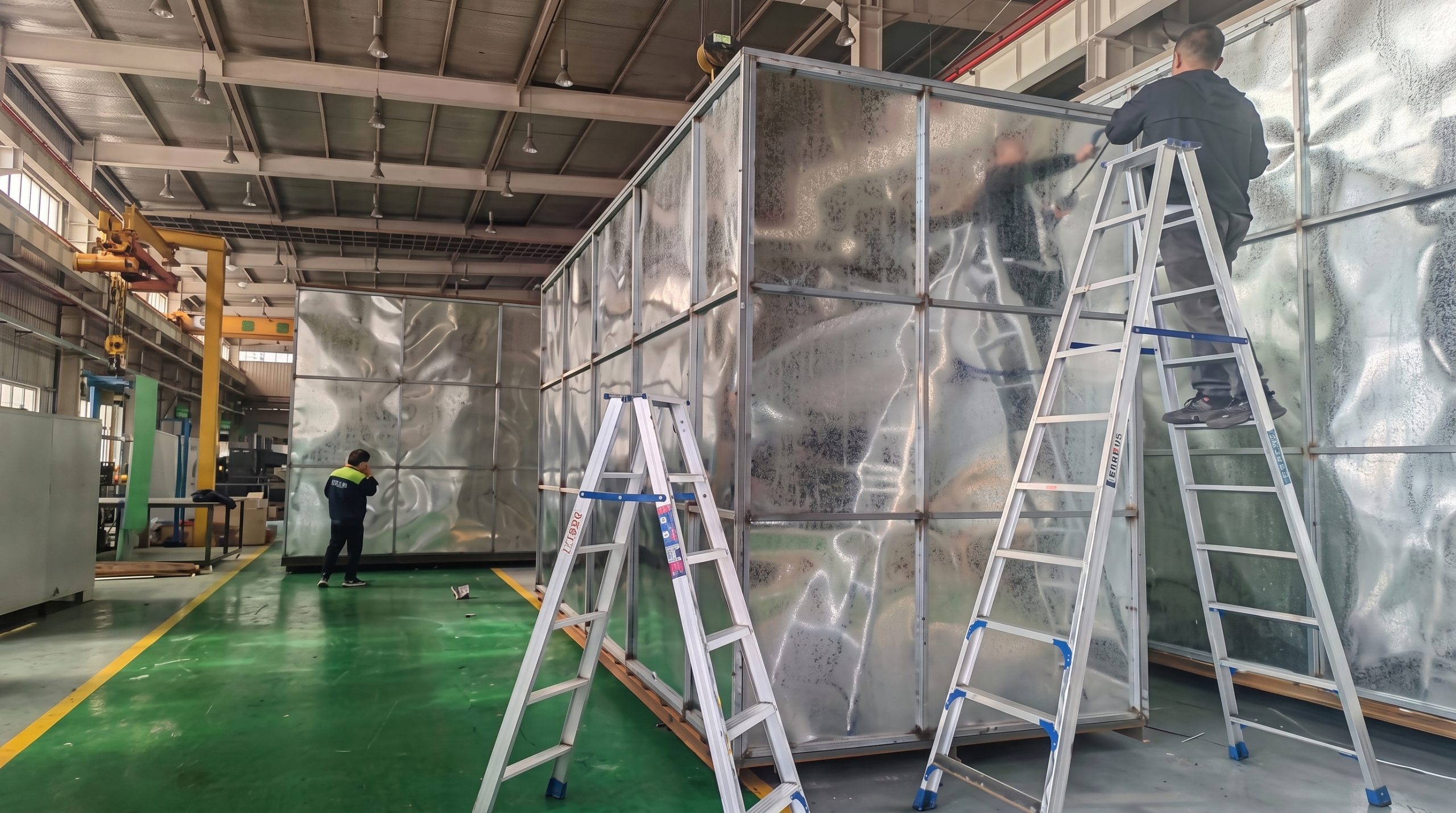

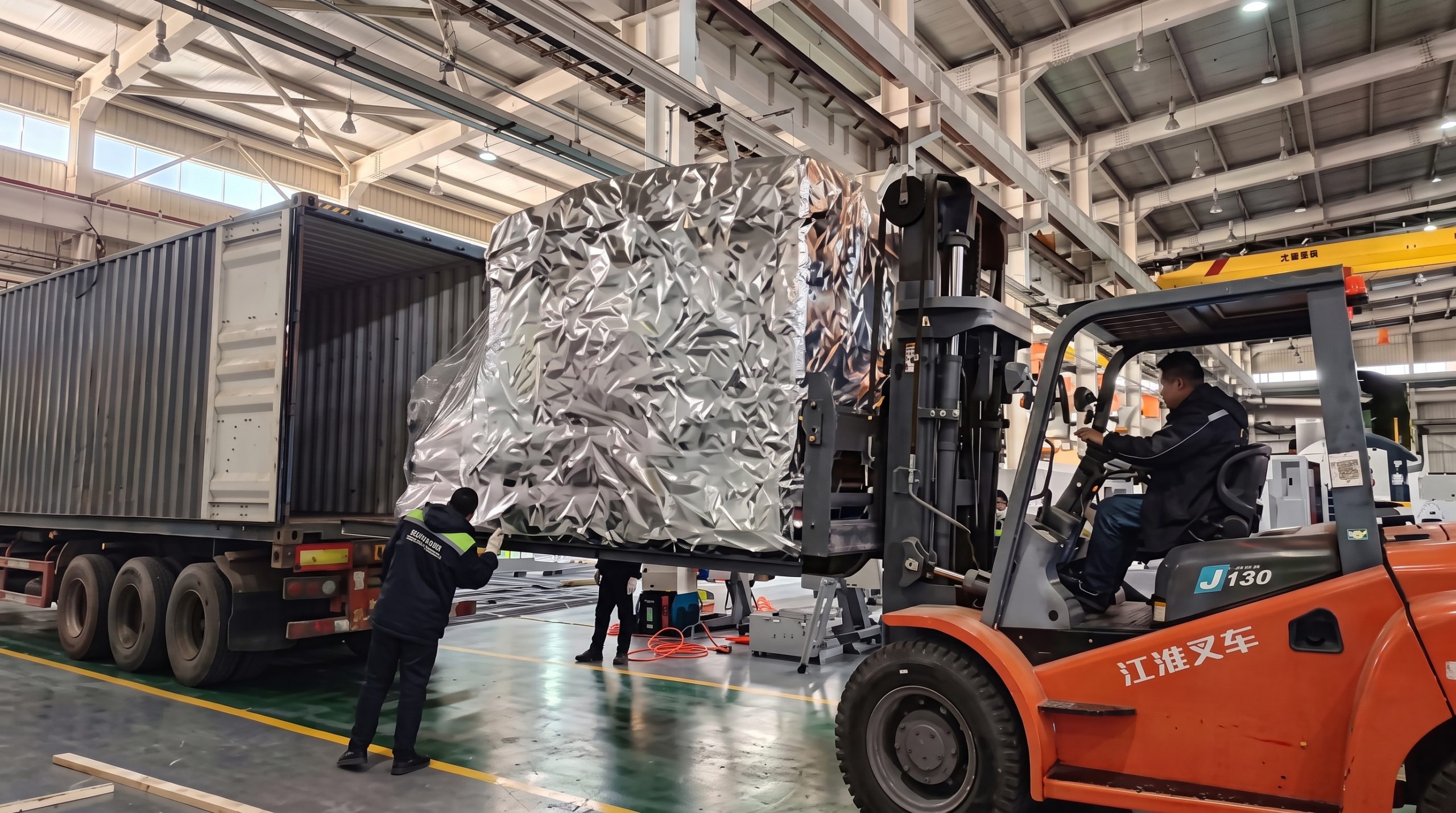

Упаковка и отгрузка оборудования
Ниже показаны общие фотографии подготовки оборудования DRC Machinery к международной перевозке. Они не подтверждают отгрузку модели, описанной на этой странице.
Поставка, документация и сервисная поддержка
Фотографии упаковки и отгрузки на этой странице показывают общий процесс DRC Machinery и не подтверждают отправку именно данной модели. Способ защиты, упаковки и перевозки согласовывается для конкретного заказа.
Состав технической документации, условия установки и пусконаладки, формат обучения, удалённой поддержки и поставки запасных частей определяются в коммерческом предложении и договоре. Сроки, стоимость выезда специалиста и гарантийные обязательства также согласовываются по проекту.
Поставка, установка и послепродажная поддержка
Сколько времени занимает поставка оборудования после оформления заказа?
Срок поставки зависит от модели, комплектации и дополнительных требований. После согласования технических условий мы укажем сроки производства, проверки, упаковки и отгрузки в коммерческом предложении.
Вы организуете экспортную упаковку и международную доставку?
Упаковку и международную доставку можно согласовать для конкретного заказа. Способ упаковки, маршрут, стоимость и ответственность сторон указываются в коммерческом предложении и договоре.
Вы предоставляете помощь при установке и пусконаладке?
В зависимости от модели оборудования и страны установки мы можем обсудить удалённое сопровождение или выезд специалиста. Объём работ, требования к площадке и расходы согласовываются до оформления заказа.
Проводите ли вы обучение операторов?
Обучение операторов может быть предусмотрено в рамках проекта. Его формат, содержание, язык, место проведения и стоимость согласовываются отдельно и указываются в коммерческом предложении или договоре.
Можно ли получить удалённую техническую поддержку при неисправности?
Да, вы можете направить нам описание неисправности, модель станка и сообщение об ошибке. Наши специалисты изучат информацию и предложат дальнейшие действия. Условия технической поддержки определяются договором.
Как заказать расходные материалы и запасные части?
Сообщите нам модель и серийный номер станка, а также название или фотографию нужной детали. Мы проверим совместимость, наличие, стоимость и возможный срок поставки, после чего направим предложение.
Каков гарантийный срок и что покрывает гарантия?
Гарантийный срок, дата его начала, а также перечень покрываемых компонентов и работ указываются в договоре на конкретное оборудование. Условия поставки запасных частей и сервисного обслуживания также зависят от страны установки.
Часто задаваемые вопросы
Для каких деталей подходит горизонтальный центр?
Он особенно эффективен для корпусных деталей, требующих обработки нескольких сторон и большого числа отверстий.
Можно ли настроить автоматизированную линию?
Возможность автоматизации оценивается отдельно по такту, паллетам, загрузке и составу вспомогательного оборудования.
Как получить точное техническое предложение на
Отправьте чертеж детали, материал, размеры заготовки, допуски, требуемые операции и плановый объем производства. Инженеры DRC Machinery проверят процесс и предложат подходящую конфигурацию.
\n
Запросить техническое предложение
Отправьте чертёж детали, материал, размеры и массу заготовки, перечень операций, ключевые допуски, планируемый объём выпуска и страну поставки. Техническая команда проверит применимость конфигурации и подготовит предложение для вашего проекта.
связаться с нами
Сопутствующие популярные продукты
Твёрдосплавное сверло диаметра 5.4 мм для Универсальной обработки.
Особенности целостных твердосплавов： Уникальная конструкция с углом свердлового конуса, а дуговая задняя грань обеспечивает высокую универсальность. Узкая ширина лигамента и крупный обратный конус эффективно предотвращают нагрев лигамента. Модель：RC-P-030-0540 Диаметр：5.4 Диаметр：28 Полная длина：66
HT3-Высокоточный станок с ЧПУ
Точность, эффективность, надёжность — HT3 ЧПУ станок для умного производства! 1. Высокая точность и производительность HT3 обеспечивает точность до 0.008 мм и быстрые перемещения до 30 м/мин, что увеличивает эффективность. 2. Многофункциональность С 8-местным инструментальным станком и опциональной задней бабкой для обработки деталей до 340 мм. 3. Надёжность и интеграция Высококачественные компоненты и система управления FANUC обеспечивают стабильную работу и низкие затраты на обслуживание.

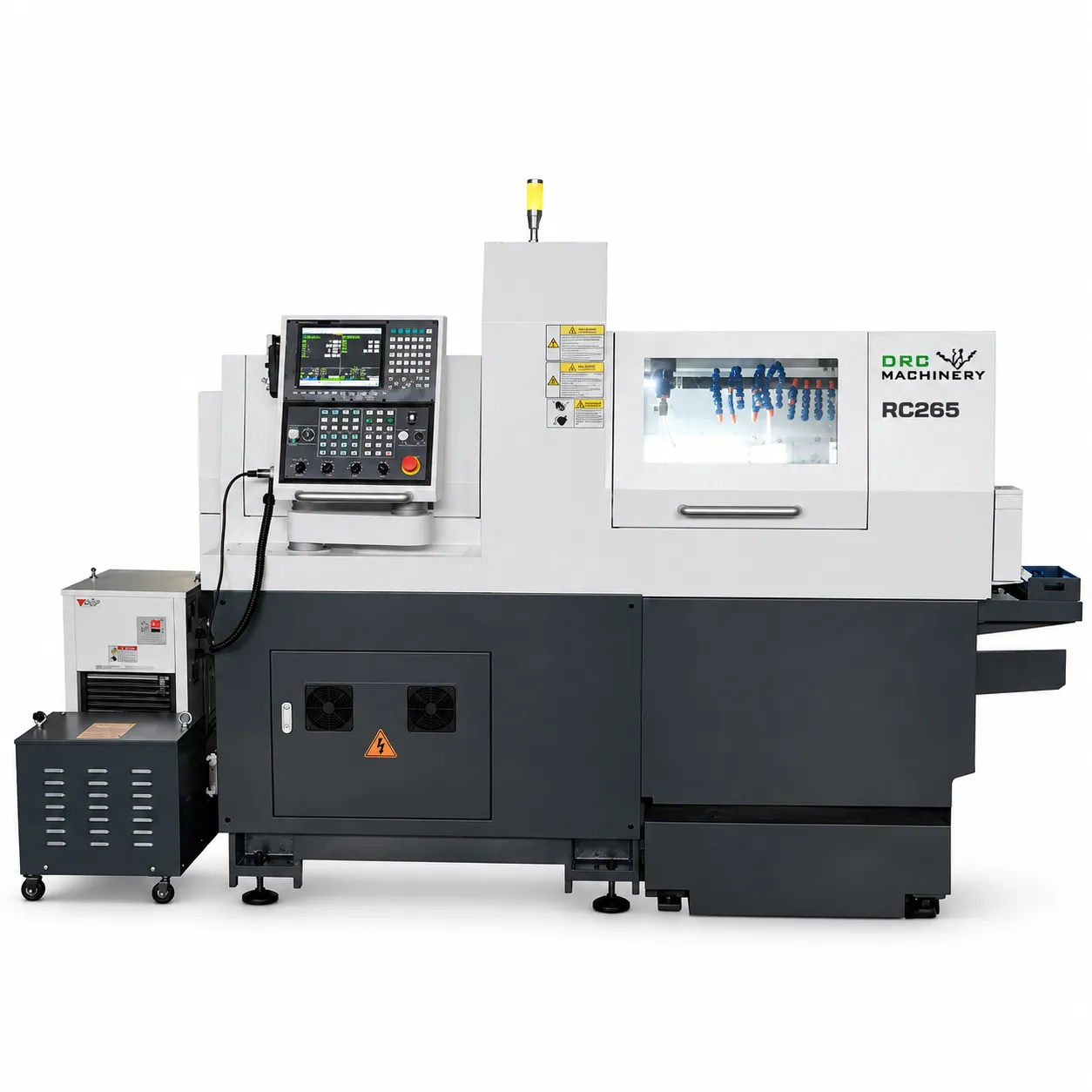

Токарный центр с ЧПУ RC265
Основные преимущества RC265 Общие сведения Модель оборудования: RC265 Серия оборудования: серия ...
Вертикальный токарный станок C/CK5231
C/CK5231 в основном состоит из верстака, основания верстака, колонны, поперечной балки и вертикального подручника. Основные части этого станка изготовлены из чугуна HT250 с использованием технологии смоляного песка и подвергнуты обработке старением (искусственное старение и вибрационное старение) после черновой обработки после литья. Качество литья надежное и не имеет трещин, пор, усадочных раковин или белой литой структуры. Отливка имеет стабильную структуру после обработки искусственным старением, что обеспечивает стабильность станка во время использования. Сертификат качества продукции содержит отчет об анализе химического состава расплавленного чугуна, отчет о термической обработке и кривую зависимости температуры от времени термической обработки.
GMF2213T Портальный обрабатывающий центр
https://www.drcmachinery.ru/wp-content/uploads/WeChat_20241104140450.mp4
Токарный центр с ЧПУ RC265S
Основные преимущества RC265S RC265S предназначен для серийной обработки прутковых деталей с высок...
5- осевой обрабатывающий центр с чпу фрезерная машина
Высокая точность MX500 5- осевой обрабатывающий центр обрабатывающий центр 5- осевой фрезерный станок с чпу
Вертикальный токарный станок VT1000
① Главный шпиндель A2-11 с двигателем переменного тока, мощность привода 18,5/22 кВт, 1500 об/мин② 12-позиционная серворевольверная головка③ Транспортер стружки и резервуар для стружки④ Гидравлический закрытый цилиндр⑤ Система управления FANUC 0i-TF plus
3-осевой вертикальный обрабатывающий центр MVL1580 – автоматический станок с ЧПУ | фрезерный обрабатывающий центр по металлу
3-осевой вертикальный обрабатывающий центр MVL1580: ключевые преимущества: Высокая сила резания: Тяжелые металлы, без потери точности. Высокая скорость позиционирования: Тайваньские компоненты, экономит 15-20% времени. Мехатроника: ЧПУ FANUC 0i MF 5, стабильность при длительных циклах. Автоматическое удаление стружки: Без ручного труда, безопасность. Безопасность: CE, ISO 9001, защитные системы. Простота управления: Интуитивный интерфейс, минимальное обучение.
Вертикальный обрабатывающий центр DRC MX650 – ЧПУ высокоточный
DRC MX650 — вертикальный пятиосевой обрабатывающий центр для обработки сложных деталей. Конструкция с поворотным столом B/C позволяет выполнять многостороннюю обработку за одну установку и сокращать количество переустановок детали. Станок может применяться для обработки деталей сложной формы, пресс-форм и компонентов общего машиностроения. Конкретные возможности зависят от выбранной конфигурации, системы ЧПУ, шпинделя и оснащения. Компоновка включает линейные оси X/Y/Z и поворотные оси B/C. Система ЧПУ, исполнение шпинделя и дополнительное оснащение подбираются с учетом требований проекта.

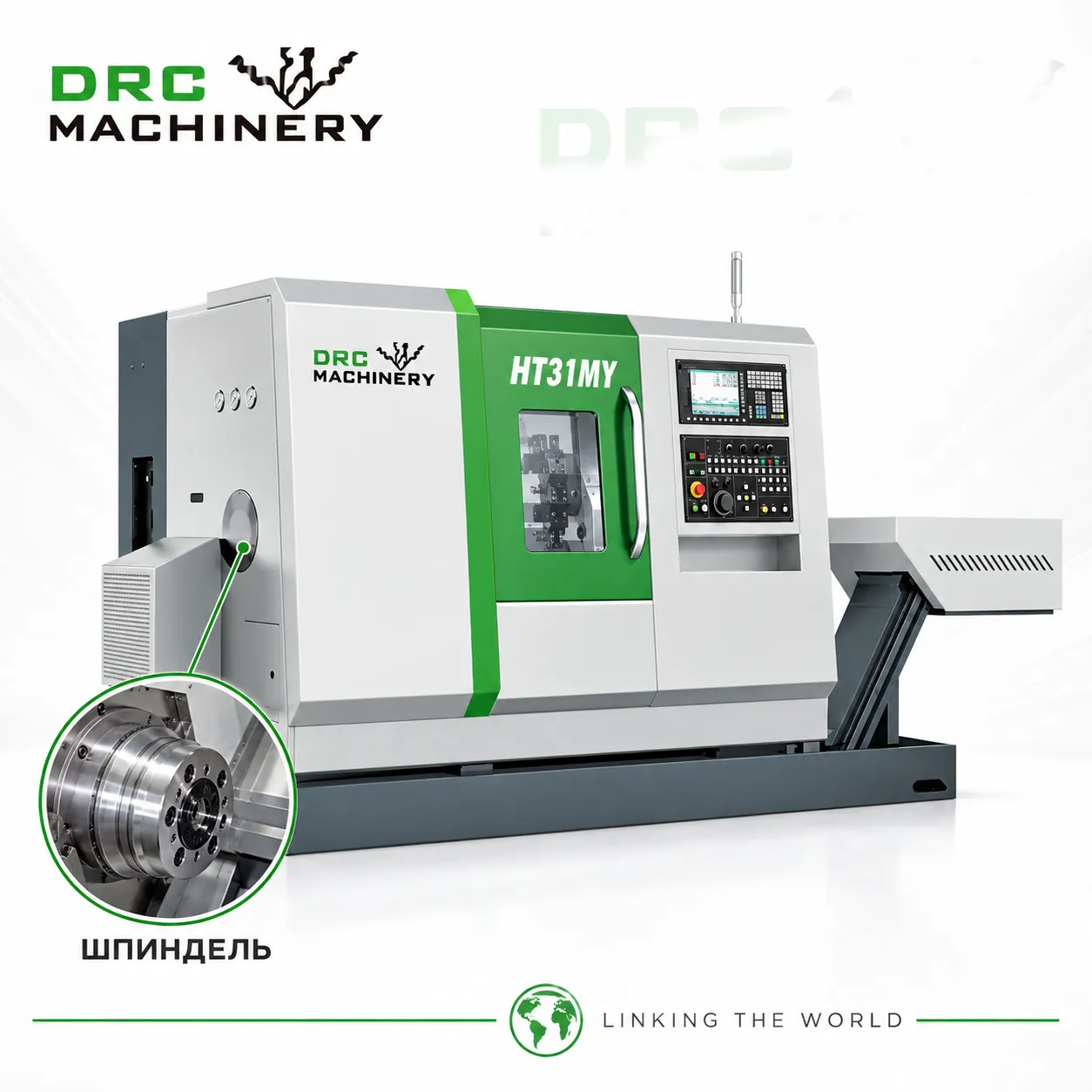

Токарный центр с ЧПУ HT31MY
Основные преимущества HT31MY HT31MY — токарный центр для стабильной обработки деталей в производс...

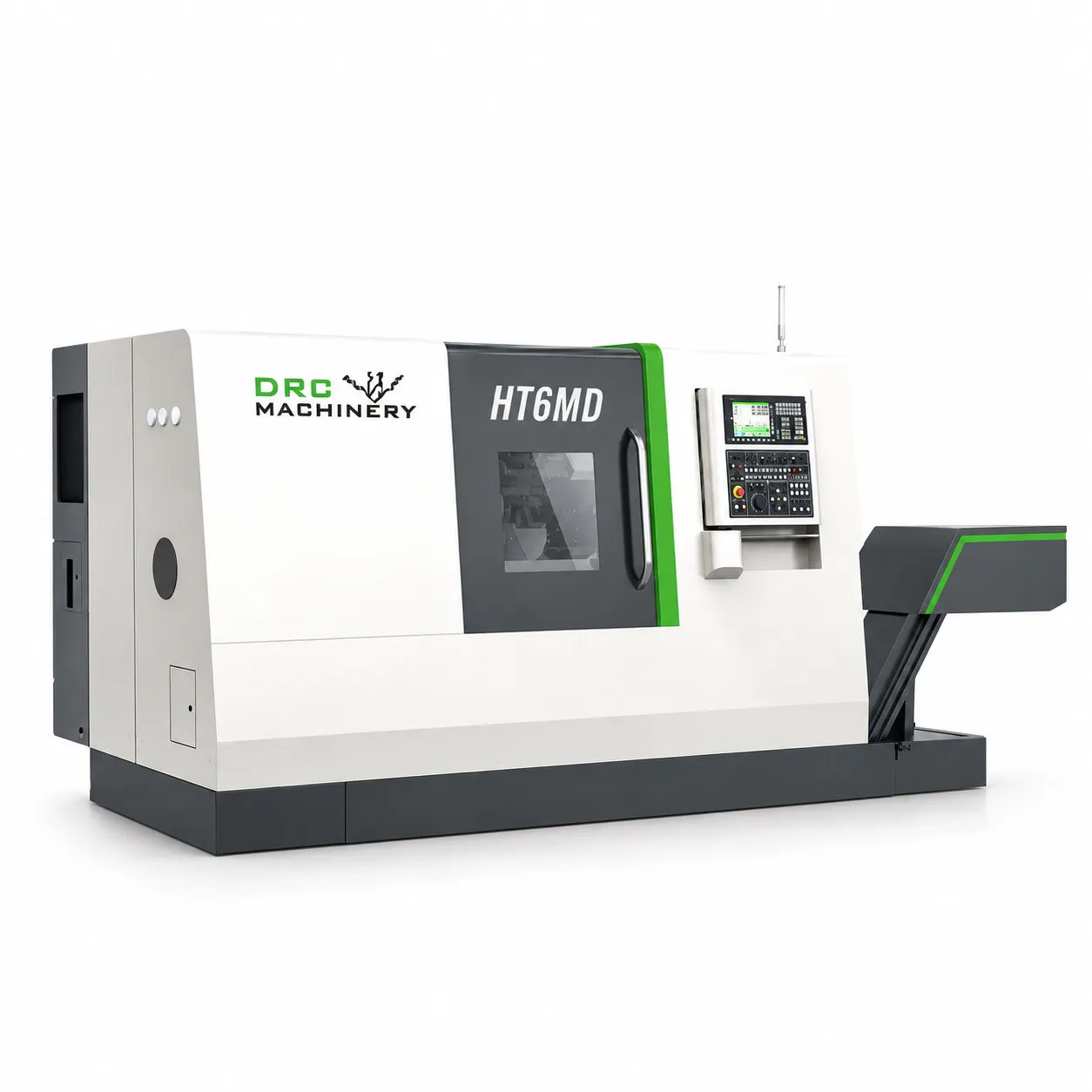

Токарный центр с ЧПУ HT6MD
Технические характеристики Система ЧПУ Параметр FANUC Мощность шпинделя SIEMENS Мощность...
Вертикальный токарный станок VT1200
Система управления FANUC 0i-TF plus Шпиндель оснащен серводвигателем высокой мощности, мощность двигателя 41/49 кВт, 350 об/мин Квадратный скользящий шток 220*220 Подшипник поперечных роликов с внутренним диаметром Φ457 Комбинация держателя инструмента с торцевым зубчатым диском BT50+ Библиотека сервоинструментов на 16 станций Устройство подъема балки Устройство удаления стружки и бак для воды Ручной четырехкулачковый патрон Φ1250

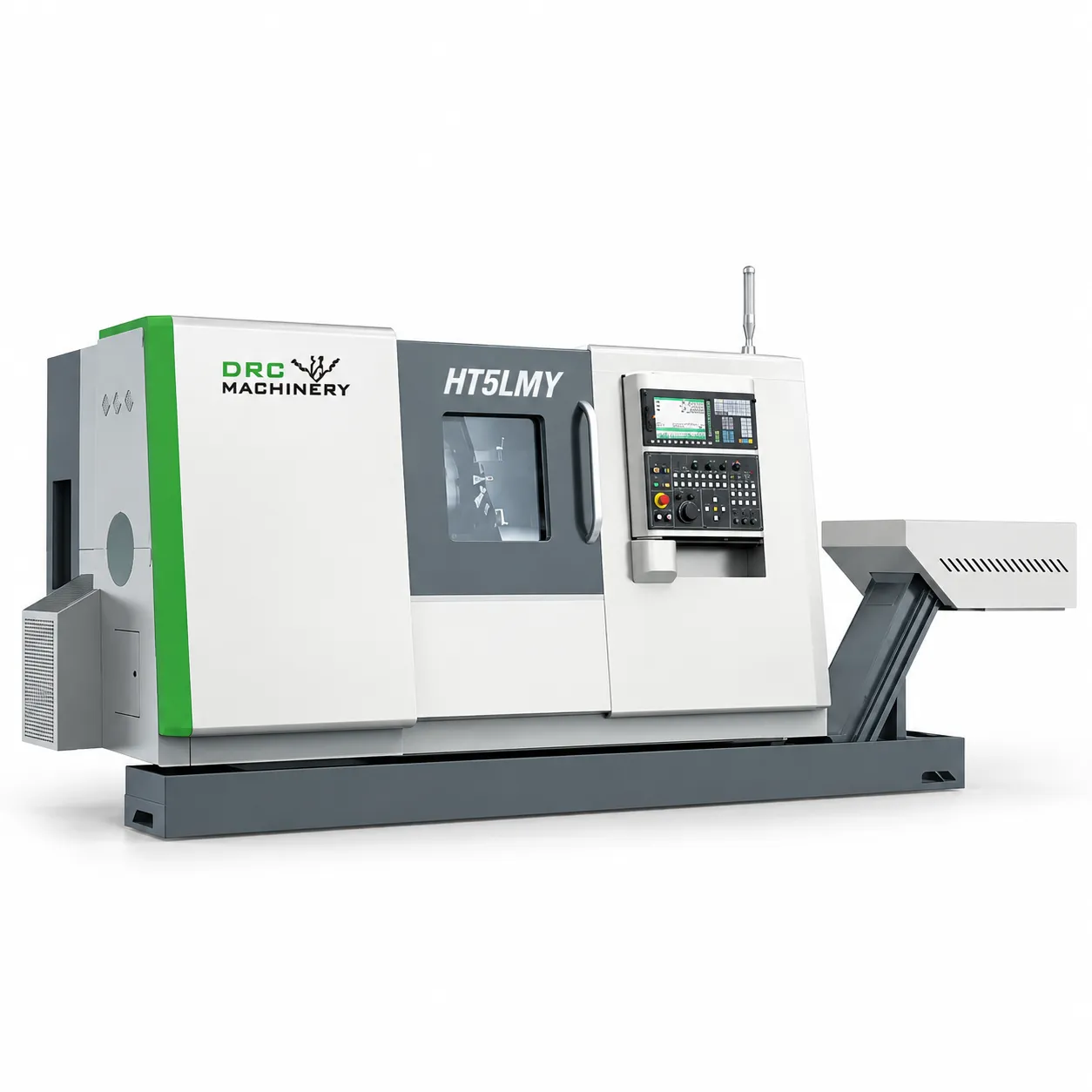

Токарный центр с ЧПУ HT5LMY
