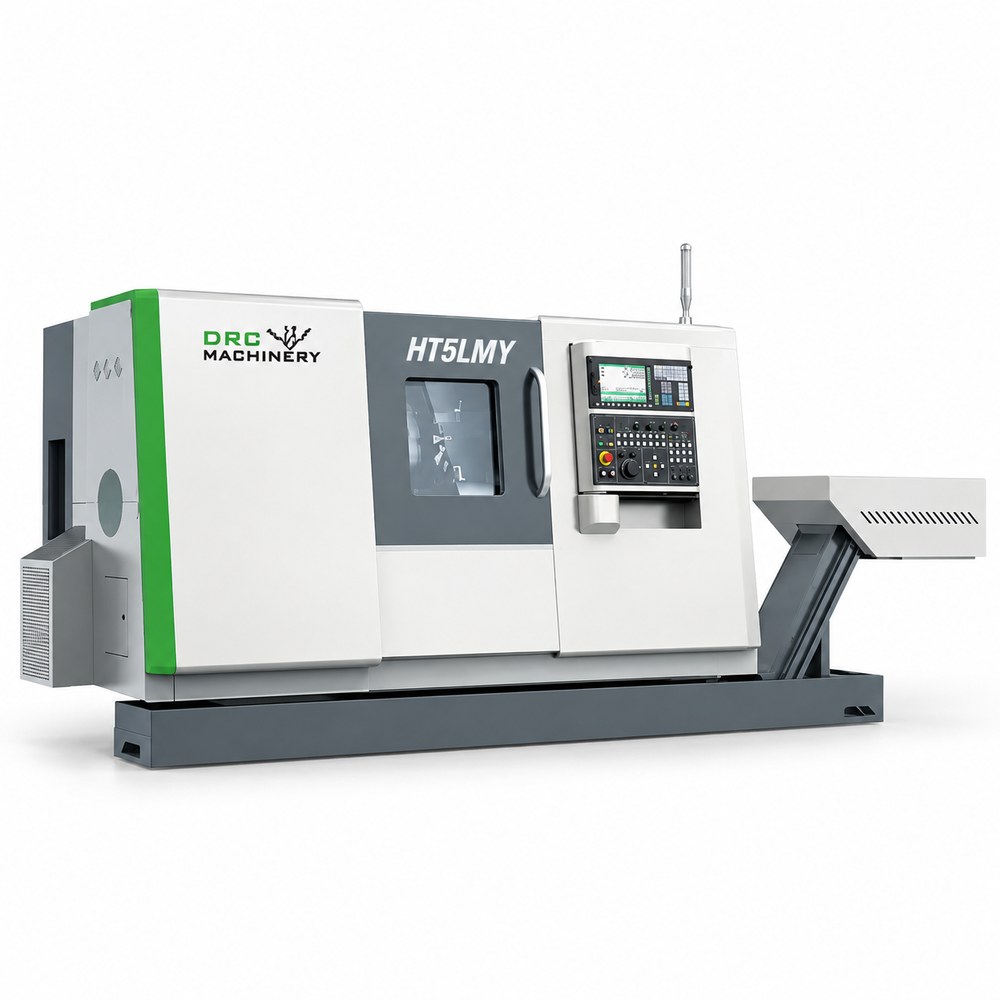

Токарный центр с ЧПУ HT5LMY
-
Токарный центр с ЧПУ HT3M
-
Вертикальный обрабатывающий центр DRC MVL855S: Высокоточный ЧПУ-оборудование для металлообработки в России
-
Вертикальный токарный станок C5116A
-
BT50 Вертикальный Обрабатывающий Центр MVL1165S Система Siemens
-
Вертикальный обрабатывающий центр CMV1160E
-
Горизонтальный обрабатывающий центр HME-63S
-
Высокоточный швейцарский токарный станок RC325
-
Вертикальный токарный станок C/CK518

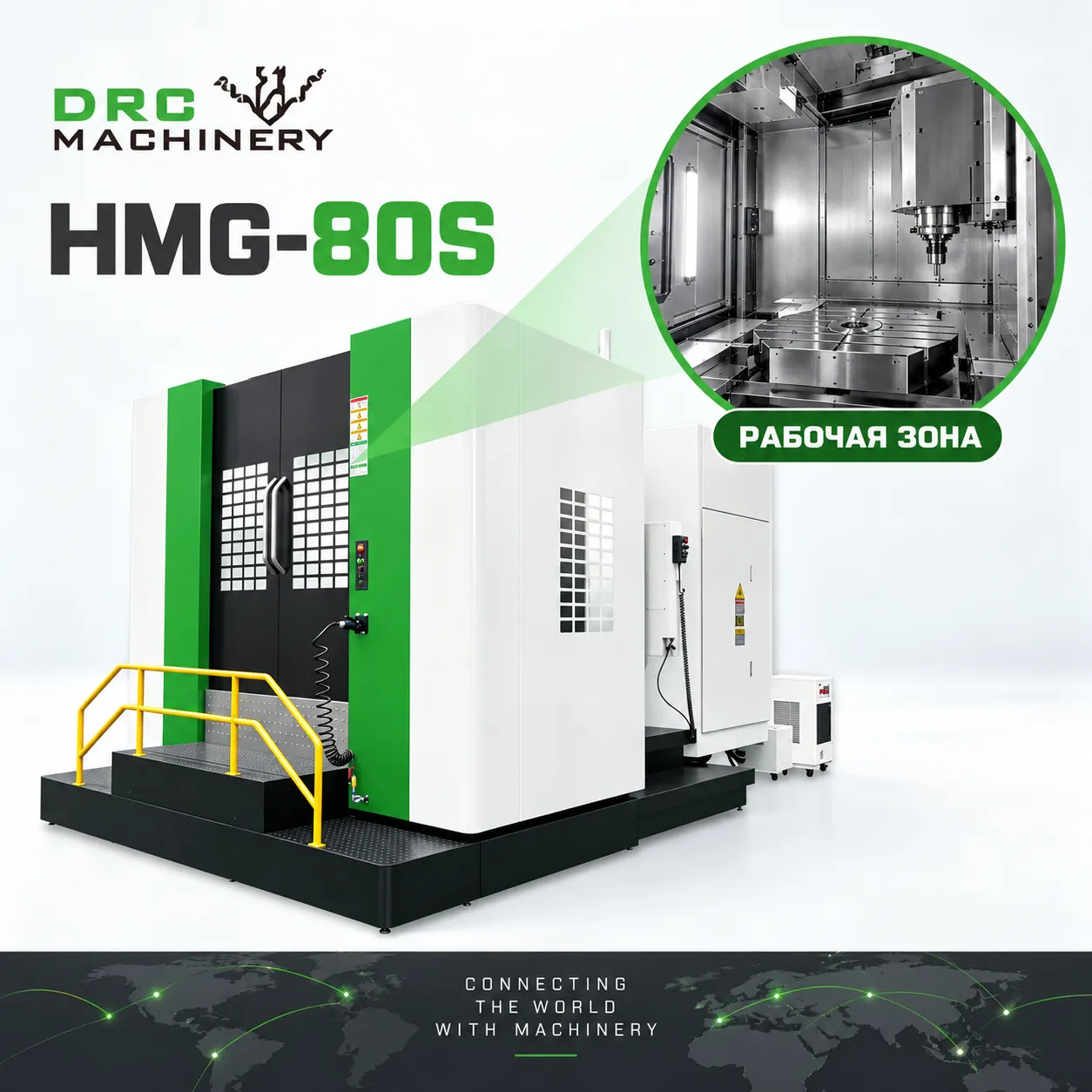

Горизонтальный обрабатывающий центр HMG-80S
Основные преимущества HMG-80S HMG-80S предназначен для многосторонней обработки корпусных деталей. Горизонтальное расположение шпинделя облегчает отвод стружки и позволяет организовать обработку нескольких поверхностей с меньшим числом переустановок. Размер стола, паллетная схема и оснащение уто...
Описание
маркер
Основные преимущества HMG-80S
HMG-80S предназначен для многосторонней обработки корпусных деталей. Горизонтальное расположение шпинделя облегчает отвод стружки и позволяет организовать обработку нескольких поверхностей с меньшим числом переустановок. Размер стола, паллетная схема и оснащение уточняются по проекту.
Пункты преимуществ оборудования
- Симметричная рамная колонна и компоновка с центрально подвешенной шпиндельной бабкой обеспечивают равномерное распределение нагрузок и равномерную тепловую деформацию станка.

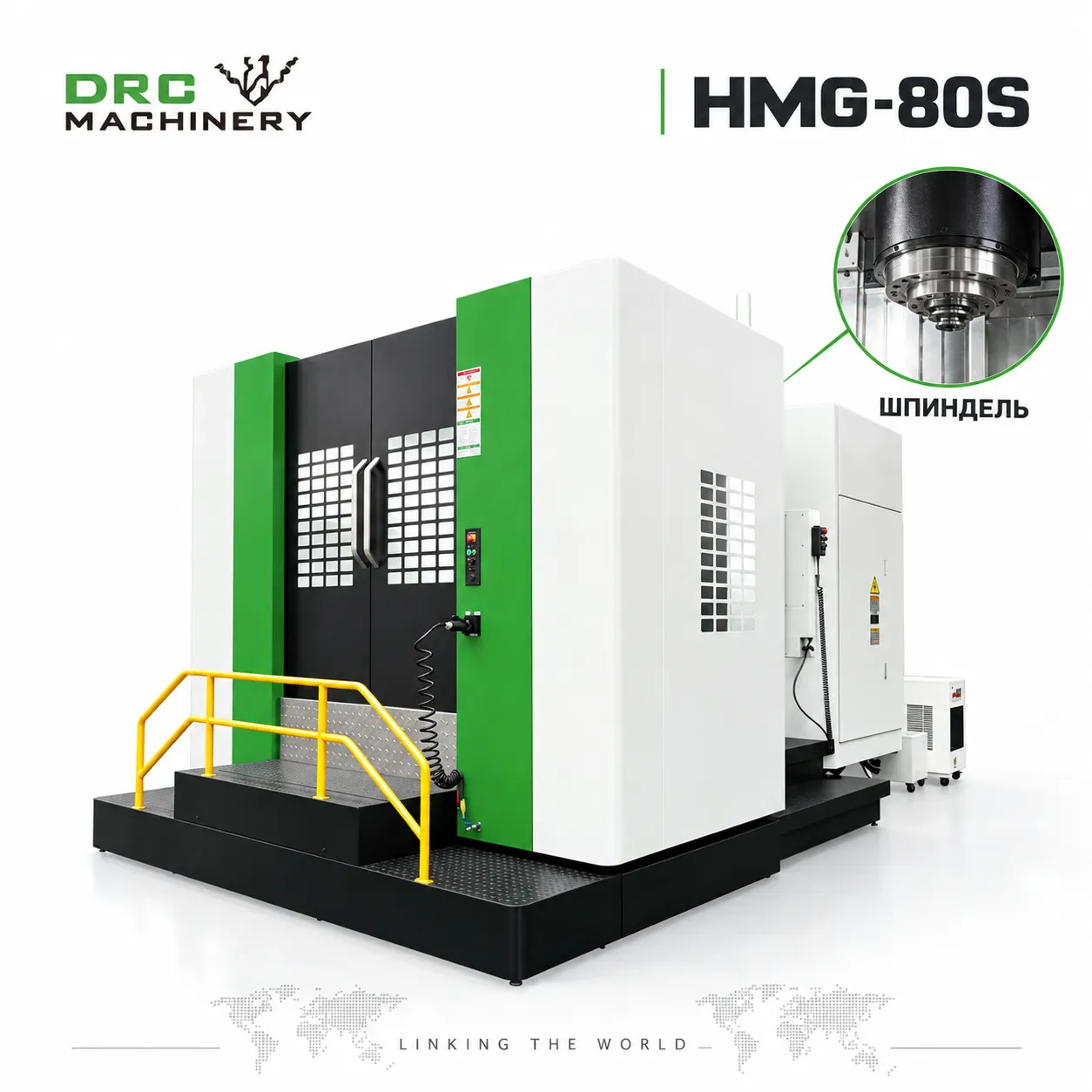

- Высокопроизводительный коротконосый шпиндель имеет большой крутящий момент резания, предусмотрена возможность комплектации редуктором для удовлетворения требований при тяжелых режимах резания.
- Высококачественный поворотный стол с ЧПУ отличается большим усилием зажима и высокой точностью позиционирования, в стандартную комплектацию входит индексация с шагом 1 градус.
- Ходовые винты и роликовые линейные направляющие, импортированные из Тайваня, отличаются высокой жесткостью, плавным ходом и отличной динамической точностью.
- Все три оси оснащены закаленными направляющими скольжения с большой площадью контакта скольжения, станок монолитной конструкции имеет высокую жесткость, отличную грузоподъемность и высокую стабильность работы.
- Редуктор собственного производства для закаленных направляющих и зубчатый шпиндель с двухступенчатой зубчатой передачей обеспечивают высокий КПД передачи и отличную способность к работе в тяжелых режимах резания.
- Эргономичная и ориентированная на оператора конструкция отличается очень высокой стабильностью и простотой технического обслуживания.
- Блок управления системой смазки и пневматический блок централизованно установлены со стороны пульта управления станка, что упрощает ежедневное техническое обслуживание и проверки.
- Конструкция с полностью закаленными направляющими скольжения оптимально подходит для работы в тяжелых нагрузочных режимах резания.
Технические характеристики HMG80S
Подачи и скорости
| Параметр | Значение | Единица изм. | Примечание |
|---|---|---|---|
| Скорость быстрых перемещений X/Y/Z | 12/12/12 m/min | полностью жёсткие направляющие |

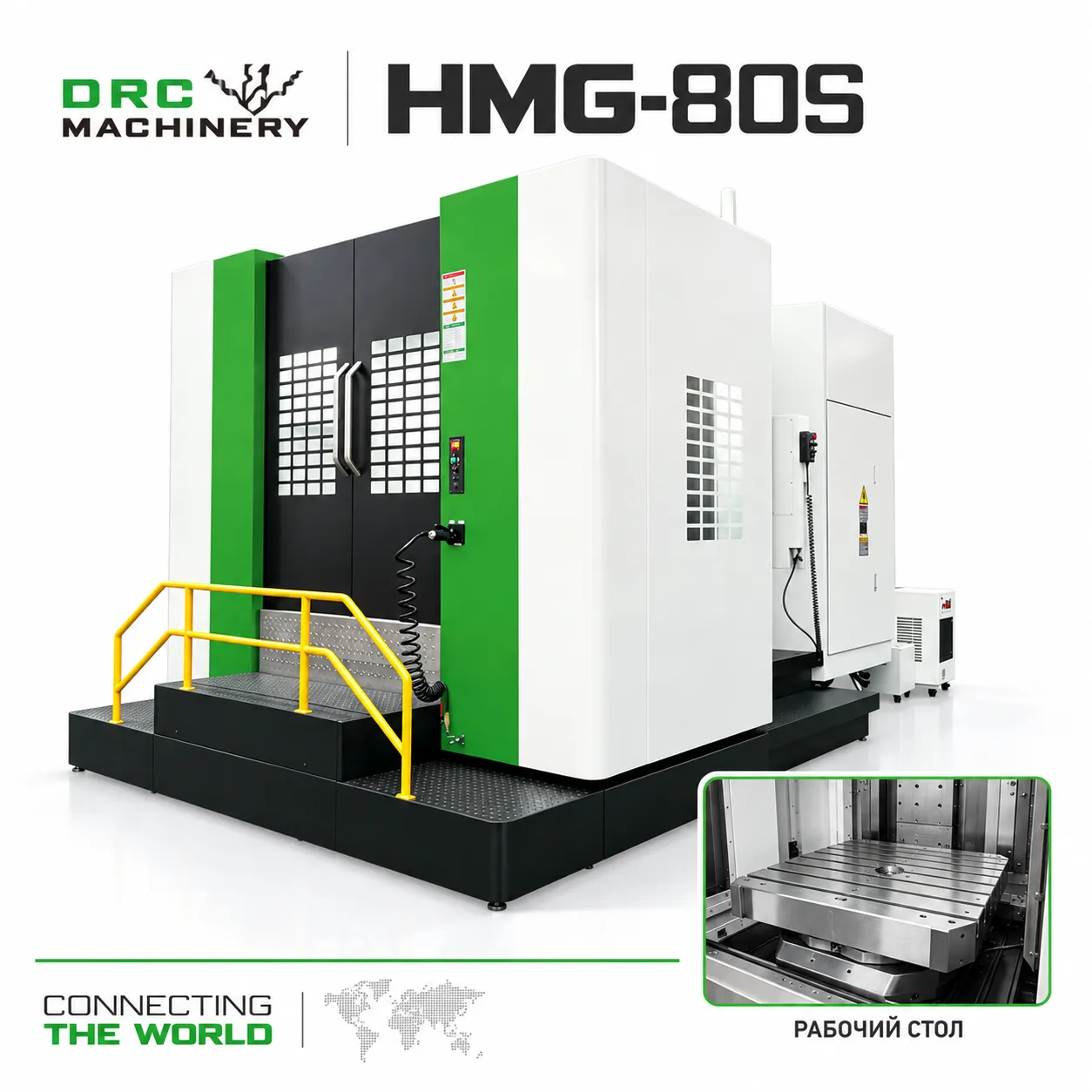

Рабочий стол
| Параметр | Значение | Единица изм. | Примечание |
|---|---|---|---|
| Размер рабочего стола | 800×800 mm | ||
| Макс. нагрузка на рабочий стол | 1600 kg | ||
| Угол деления стола | 1° | стандартно | |
| Точность позиционирования стола | 8″ | стандартно | |
| Точность повторного позиционирования стола | ±2″ | стандартно |
Шпиндель
| Параметр | Значение | Единица изм. | Примечание |
|---|---|---|---|
| Расстояние от оси шпинделя до стола | 150-1150 mm | ||
| Конус шпинделя | BT50 | ||
| Частота вращения шпинделя | 6000 r/min | стандартно |

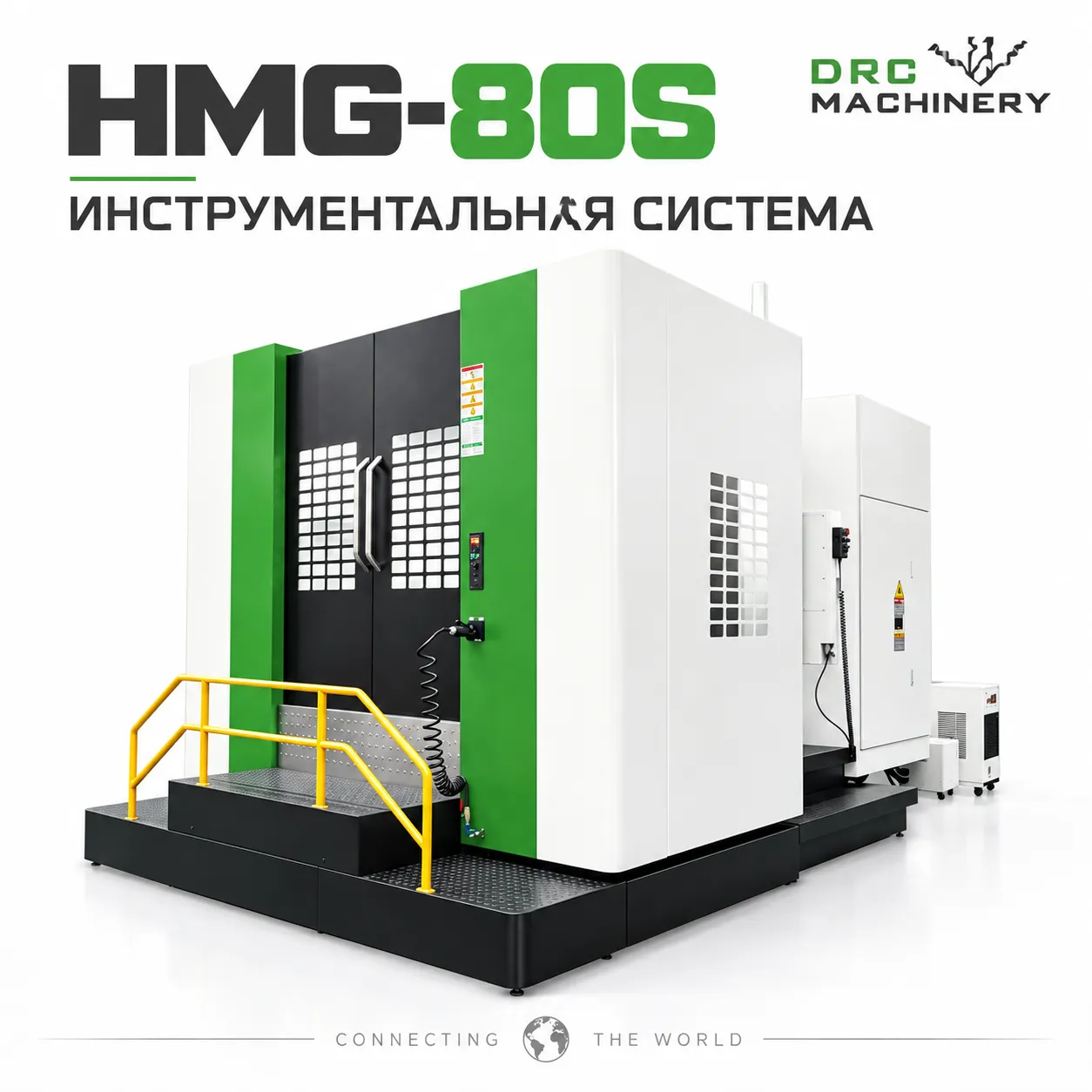

Инструментальный магазин
| Параметр | Значение | Единица изм. |
|---|---|---|
| Ёмкость инструментального магазина | 24 шт. | |
| Макс. диаметр инструмента | φ105 mm | |
| Макс. длина инструмента | 300 mm |
Габариты и масса
| Параметр | Значение | Единица изм. | Примечание |
|---|---|---|---|
| Габаритные размеры станка | 3750 mm | Высота |
Преимущества по сравнению с типовыми решениями
- Корпусные детали можно обрабатывать с нескольких сторон эффективнее, чем на обычной вертикальной компоновке.
- Горизонтальный шпиндель способствует естественному удалению стружки из зоны резания.
- Паллеты, поворотный стол и инструментальная система подбираются под производственный цикл.
Области применения
Обработка корпусов редукторов, клапанов, насосов, двигателей и других многогранных деталей для автомобильной, энергетической и тяжелой промышленности.
Примечание по комплектации: В базе для этого типа оборудования указана необходимость проверки конфигурации. Перед заказом параметры и состав поставки должны быть подтверждены в техническом предложении.
Производственная площадка и инженерная команда DRC Machinery
Следующие фотографии показывают производственный участок и работу специалиста DRC Machinery. Это общие материалы о компании: оборудование на снимках не является станком, описанным на этой странице, и фотографии не подтверждают его сборку или испытания.
Контроль качества и согласование приёмки
Фотографии ключевых узлов, сборки и испытаний конкретного станка предоставляются только при наличии соответствующих проектных материалов.
DRC Machinery на отраслевых выставках
Упаковка и отгрузка оборудования
Ниже показаны общие фотографии подготовки оборудования DRC Machinery к международной перевозке. Они не подтверждают отгрузку модели, описанной на этой странице.
Поставка, документация и сервисная поддержка
Фотографии упаковки и отгрузки на этой странице показывают общий процесс DRC Machinery и не подтверждают отправку именно данной модели. Способ защиты, упаковки и перевозки согласовывается для конкретного заказа.
Состав технической документации, условия установки и пусконаладки, формат обучения, удалённой поддержки и поставки запасных частей определяются в коммерческом предложении и договоре. Сроки, стоимость выезда специалиста и гарантийные обязательства также согласовываются по проекту.
Поставка, установка и послепродажная поддержка
Сколько времени занимает поставка оборудования после оформления заказа?
Срок поставки зависит от модели, комплектации и дополнительных требований. После согласования технических условий мы укажем сроки производства, проверки, упаковки и отгрузки в коммерческом предложении.
Вы организуете экспортную упаковку и международную доставку?
Упаковку и международную доставку можно согласовать для конкретного заказа. Способ упаковки, маршрут, стоимость и ответственность сторон указываются в коммерческом предложении и договоре.
Вы предоставляете помощь при установке и пусконаладке?
В зависимости от модели оборудования и страны установки мы можем обсудить удалённое сопровождение или выезд специалиста. Объём работ, требования к площадке и расходы согласовываются до оформления заказа.
Проводите ли вы обучение операторов?
Обучение операторов может быть предусмотрено в рамках проекта. Его формат, содержание, язык, место проведения и стоимость согласовываются отдельно и указываются в коммерческом предложении или договоре.
Можно ли получить удалённую техническую поддержку при неисправности?
Да, вы можете направить нам описание неисправности, модель станка и сообщение об ошибке. Наши специалисты изучат информацию и предложат дальнейшие действия. Условия технической поддержки определяются договором.
Как заказать расходные материалы и запасные части?
Сообщите нам модель и серийный номер станка, а также название или фотографию нужной детали. Мы проверим совместимость, наличие, стоимость и возможный срок поставки, после чего направим предложение.
Каков гарантийный срок и что покрывает гарантия?
Гарантийный срок, дата его начала, а также перечень покрываемых компонентов и работ указываются в договоре на конкретное оборудование. Условия поставки запасных частей и сервисного обслуживания также зависят от страны установки.
Часто задаваемые вопросы
Для каких деталей подходит горизонтальный центр?
Он особенно эффективен для корпусных деталей, требующих обработки нескольких сторон и большого числа отверстий.
Можно ли настроить автоматизированную линию?
Возможность автоматизации оценивается отдельно по такту, паллетам, загрузке и составу вспомогательного оборудования.
Как получить точное техническое предложение на
Отправьте чертеж детали, материал, размеры заготовки, допуски, требуемые операции и плановый объем производства. Инженеры DRC Machinery проверят процесс и предложат подходящую конфигурацию.
