Основные преимущества RC205S RC205S предназначен для серийной обработки прутковых деталей с высокой повторяемостью. Компоновка станка помогает сократить количество переустановок и поддерживать стабильный производственный цикл. Конкретный набор приводного инструмента и вспомогательных устройств с...
Описание
маркер
Основные преимущества RC205S
RC205S предназначен для серийной обработки прутковых деталей с высокой повторяемостью. Компоновка станка помогает сократить количество переустановок и поддерживать стабильный производственный цикл. Конкретный набор приводного инструмента и вспомогательных устройств согласовывается по чертежу детали.
Общие сведения
- Модель оборудования: RC205S
- Серия оборудования: серия RC
- Тип оборудования: токарный станок с ЧПУ продольного точения (продольно-токарный станок с ЧПУ)

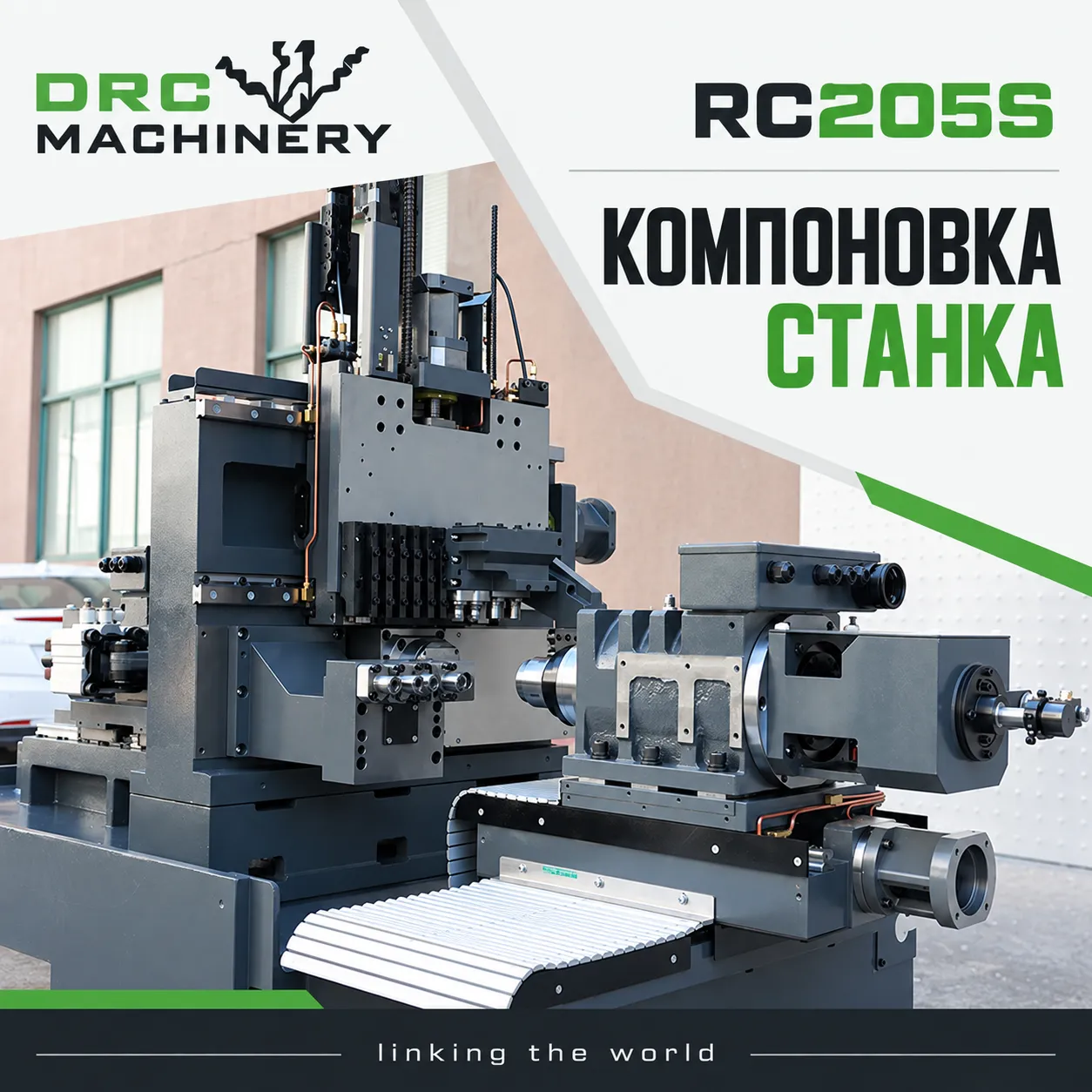

Конструктивные особенности
- Модернизированная версия серии S с оптимизированными эксплуатационными характеристиками
- Оснащен конструкцией направляющей втулки, поддерживает обработку длинных осевых деталей
- Оснащен системой приводного инструмента, позволяет реализовать совмещенную токарно-фрезерную обработку
- Опционально может быть оснащен задним приводным инструментом для реализации дополнительных функций обработки
- Стабильная конструкция, высокая жесткость
Особенности продукции
Токарный станок с ЧПУ продольного точения модели RC205S является модернизированной версией модели RC205; в серии S оптимизированы эксплуатационные характеристики и конструкция. Станок оснащен конструкцией направляющей втулки и поддерживает обработку длинных осевых деталей. Он оснащен системой приводного инструмента, что позволяет осуществлять совмещенную токарно-фрезерную обработку.
Технические характеристики RC205S

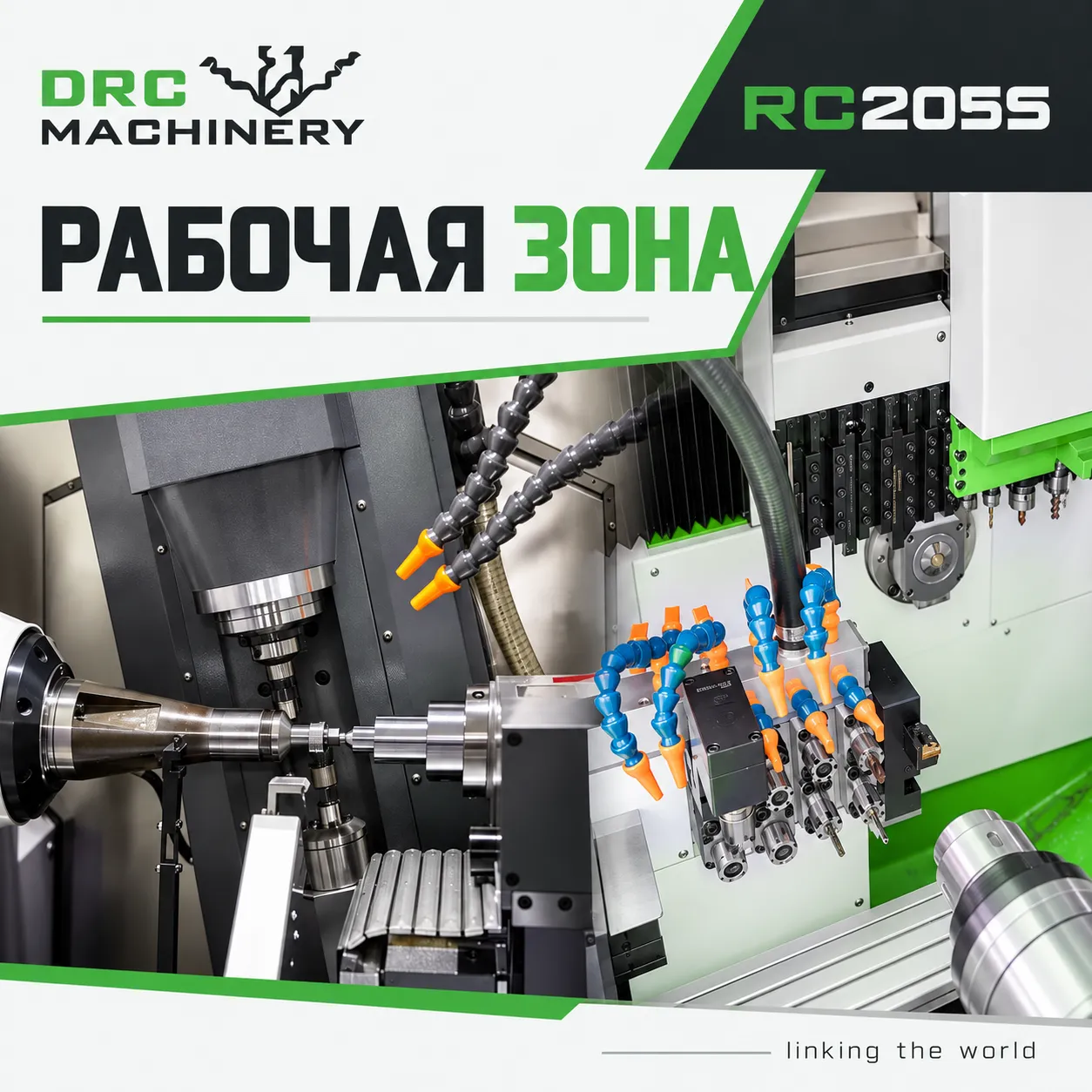

Рабочая зона / размеры обработки
| Параметр | Значение | Единица изм. |
|---|---|---|
| Макс. диаметр прутка | 20 | mm |
| Длина неподвижной направляющей втулки | 180 | mm |
| Макс. диаметр нарезания резьбы | M10 | — |
Подачи и скорости
| Параметр | Значение | Единица изм. |
|---|---|---|
| Скорость быстрых перемещений | 20 | m/min |

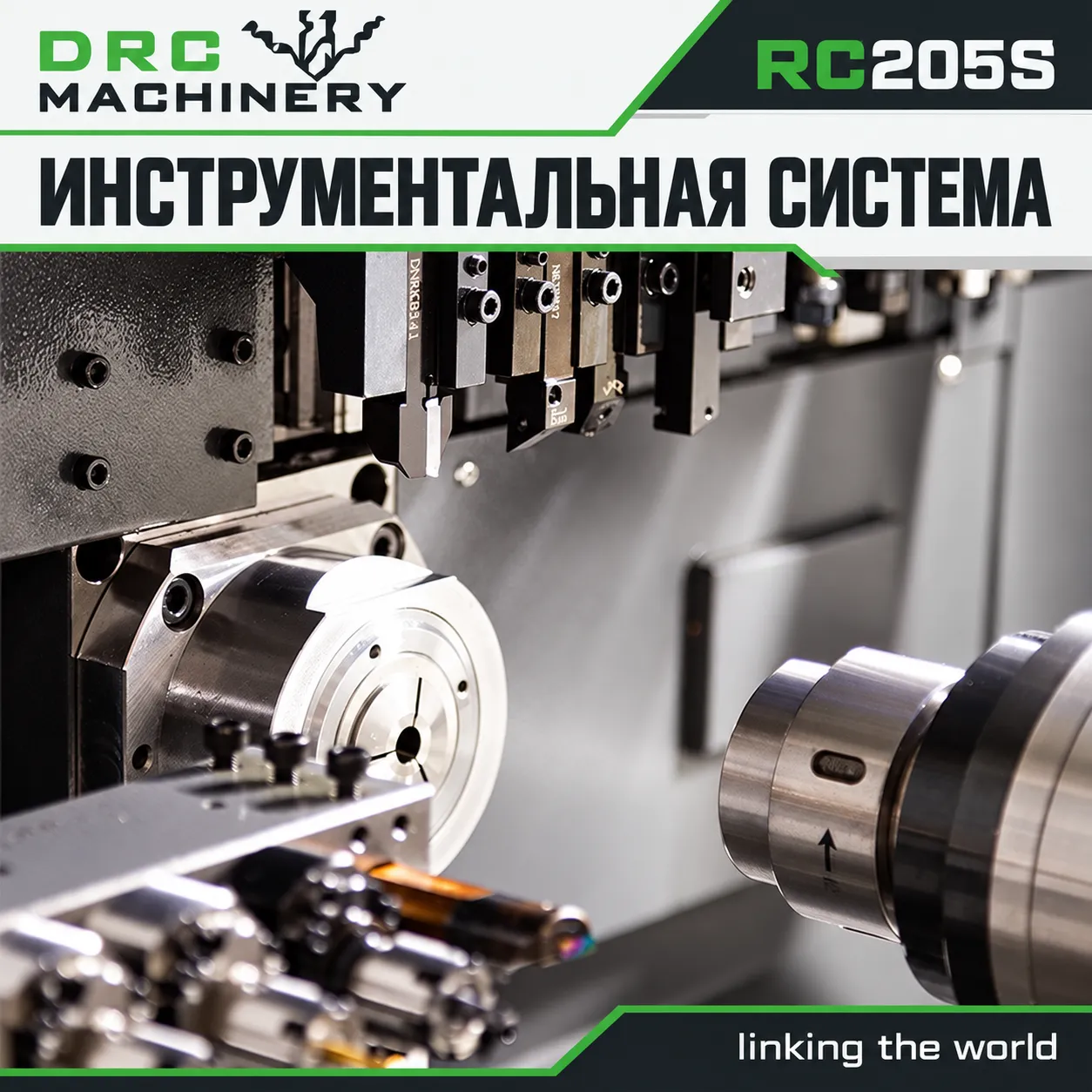

Револьверная головка
| Параметр | Значение | Единица изм. |
|---|---|---|
| Макс. диаметр нарезания резьбы (задний приводной инструмент) | M6(опция) | — |
| Число радиальных приводных инструментов | 4(ER16) | шт. |
| Число задних приводных инструментов | 4(ER16)(опция) | шт. |
Преимущества по сравнению с типовыми решениями
- Продольная схема точения подходит для длинных и тонких деталей лучше, чем обычная патронная обработка.
- Возможность объединить несколько переходов в одном цикле уменьшает промежуточные операции.
- Конфигурация подбирается по диаметру прутка, материалу и требуемой производительности.
Области применения
Серийное производство точных валиков, втулок, фитингов, крепежных и других прутковых деталей для автомобильной промышленности, приборостроения, медицины и общего машиностроения.
Примечание по комплектации: В базе для этого типа оборудования указана необходимость проверки конфигурации. Перед заказом параметры и состав поставки должны быть подтверждены в техническом предложении.
Производственная площадка и инженерная команда DRC Machinery
Следующие фотографии показывают производственный участок и работу специалиста DRC Machinery. Это общие материалы о компании: оборудование на снимках не является станком, описанным на этой странице, и фотографии не подтверждают его сборку или испытания.
Контроль качества и согласование приёмки
Фотографии ключевых узлов, сборки и испытаний конкретного станка предоставляются только при наличии соответствующих проектных материалов.
DRC Machinery на отраслевых выставках
Упаковка и отгрузка оборудования
Ниже показаны общие фотографии подготовки оборудования DRC Machinery к международной перевозке. Они не подтверждают отгрузку модели, описанной на этой странице.
Поставка, документация и сервисная поддержка
Фотографии упаковки и отгрузки на этой странице показывают общий процесс DRC Machinery и не подтверждают отправку именно данной модели. Способ защиты, упаковки и перевозки согласовывается для конкретного заказа.
Состав технической документации, условия установки и пусконаладки, формат обучения, удалённой поддержки и поставки запасных частей определяются в коммерческом предложении и договоре. Сроки, стоимость выезда специалиста и гарантийные обязательства также согласовываются по проекту.
Поставка, установка и послепродажная поддержка
Сколько времени занимает поставка оборудования после оформления заказа?
Срок поставки зависит от модели, комплектации и дополнительных требований. После согласования технических условий мы укажем сроки производства, проверки, упаковки и отгрузки в коммерческом предложении.
Вы организуете экспортную упаковку и международную доставку?
Упаковку и международную доставку можно согласовать для конкретного заказа. Способ упаковки, маршрут, стоимость и ответственность сторон указываются в коммерческом предложении и договоре.
Вы предоставляете помощь при установке и пусконаладке?
В зависимости от модели оборудования и страны установки мы можем обсудить удалённое сопровождение или выезд специалиста. Объём работ, требования к площадке и расходы согласовываются до оформления заказа.
Проводите ли вы обучение операторов?
Обучение операторов может быть предусмотрено в рамках проекта. Его формат, содержание, язык, место проведения и стоимость согласовываются отдельно и указываются в коммерческом предложении или договоре.
Можно ли получить удалённую техническую поддержку при неисправности?
Да, вы можете направить нам описание неисправности, модель станка и сообщение об ошибке. Наши специалисты изучат информацию и предложат дальнейшие действия. Условия технической поддержки определяются договором.
Как заказать расходные материалы и запасные части?
Сообщите нам модель и серийный номер станка, а также название или фотографию нужной детали. Мы проверим совместимость, наличие, стоимость и возможный срок поставки, после чего направим предложение.
Каков гарантийный срок и что покрывает гарантия?
Гарантийный срок, дата его начала, а также перечень покрываемых компонентов и работ указываются в договоре на конкретное оборудование. Условия поставки запасных частей и сервисного обслуживания также зависят от страны установки.
Часто задаваемые вопросы
Какие детали подходят для этого станка?
В первую очередь — серийные детали из прутка. Для проверки применимости отправьте чертеж, материал, допуски и плановый объем партии.
Можно ли подобрать комплектацию под конкретную деталь?
Да. Состав инструмента, подача прутка и дополнительные устройства оцениваются по технологическому процессу.
Как получить точное техническое предложение на
Отправьте чертеж детали, материал, размеры заготовки, допуски, требуемые операции и плановый объем производства. Инженеры DRC Machinery проверят процесс и предложат подходящую конфигурацию.
\n
Запросить техническое предложение
Отправьте чертёж детали, материал, размеры и массу заготовки, перечень операций, ключевые допуски, планируемый объём выпуска и страну поставки. Техническая команда проверит применимость конфигурации и подготовит предложение для вашего проекта.
