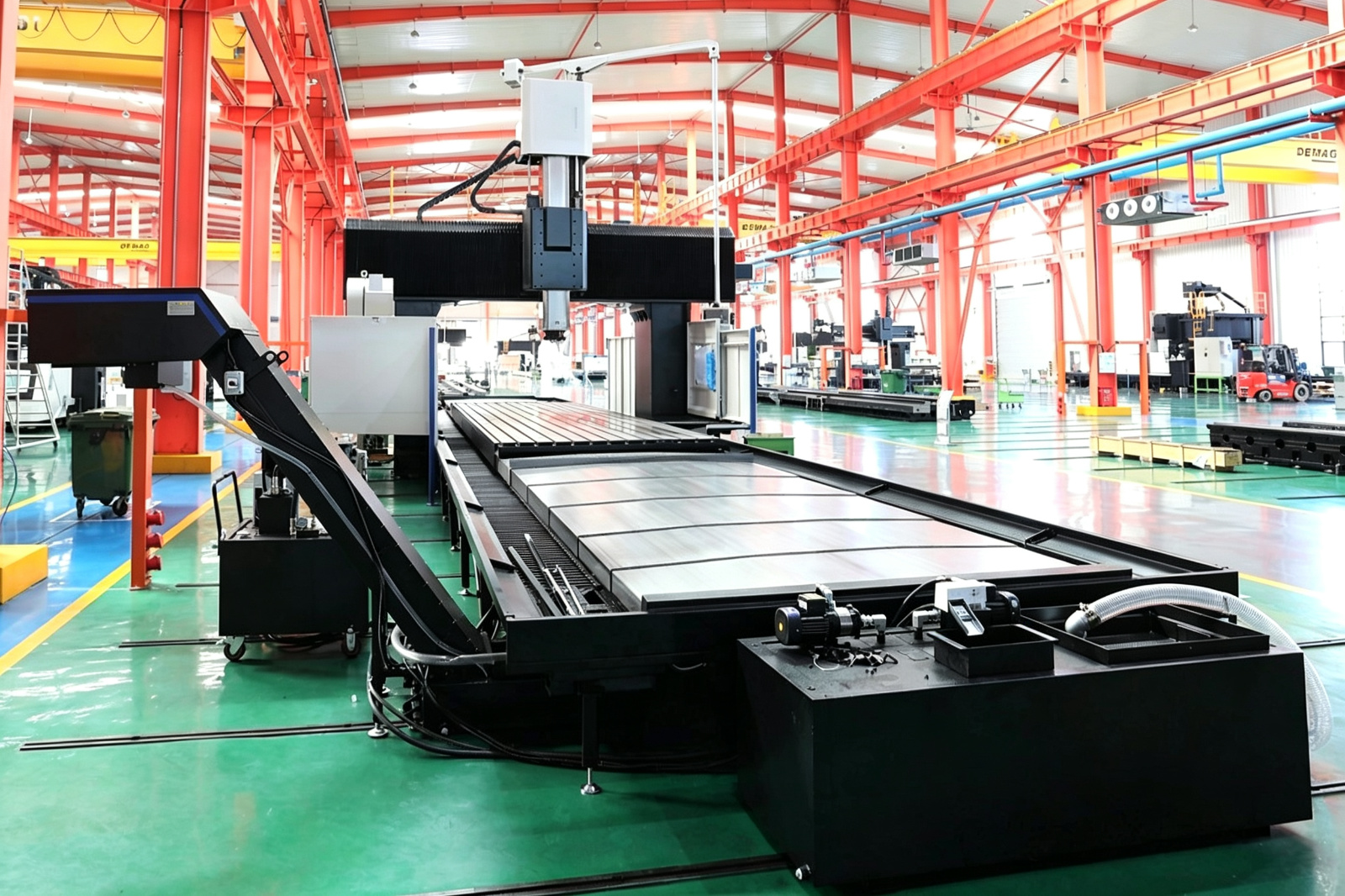

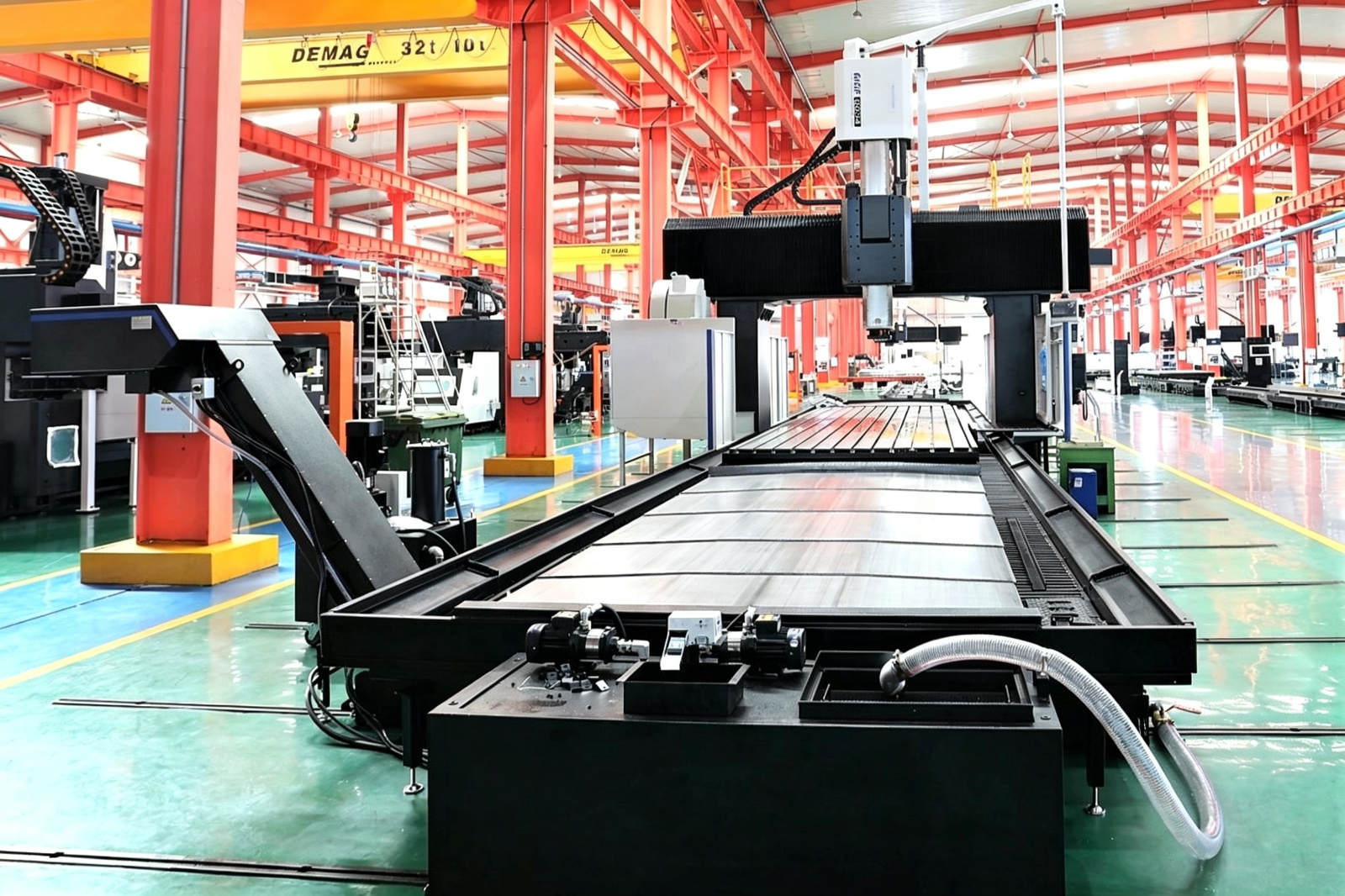

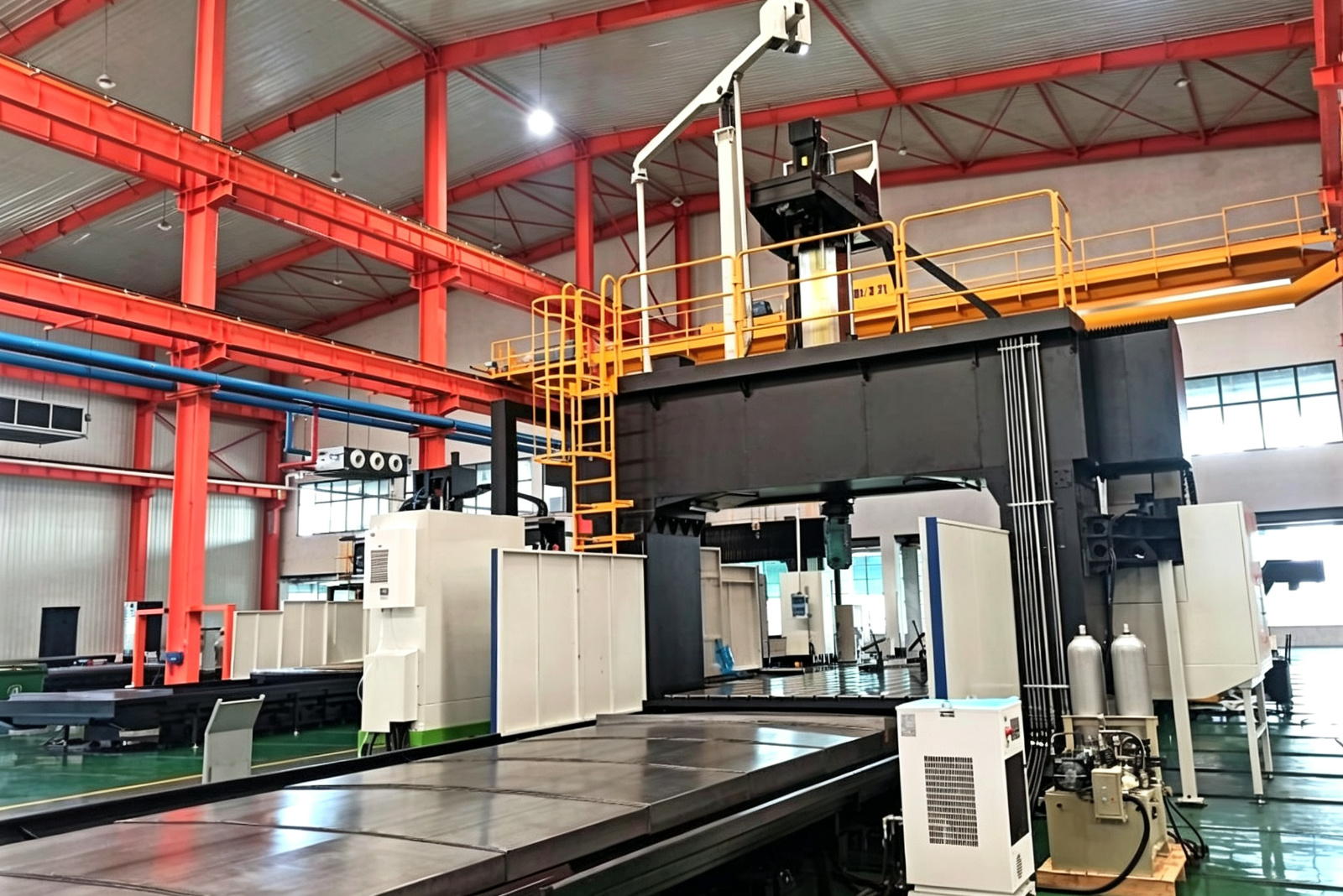

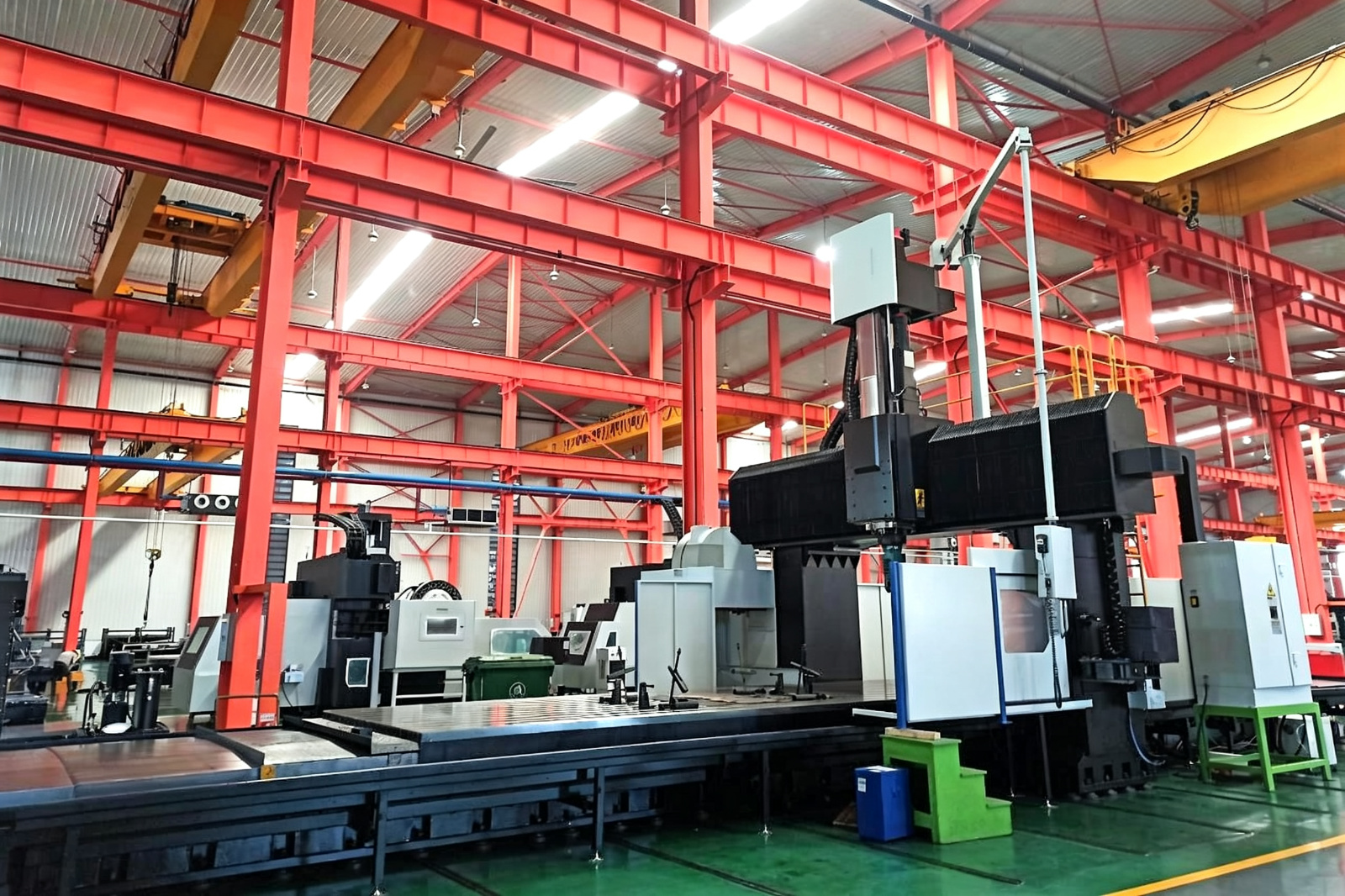

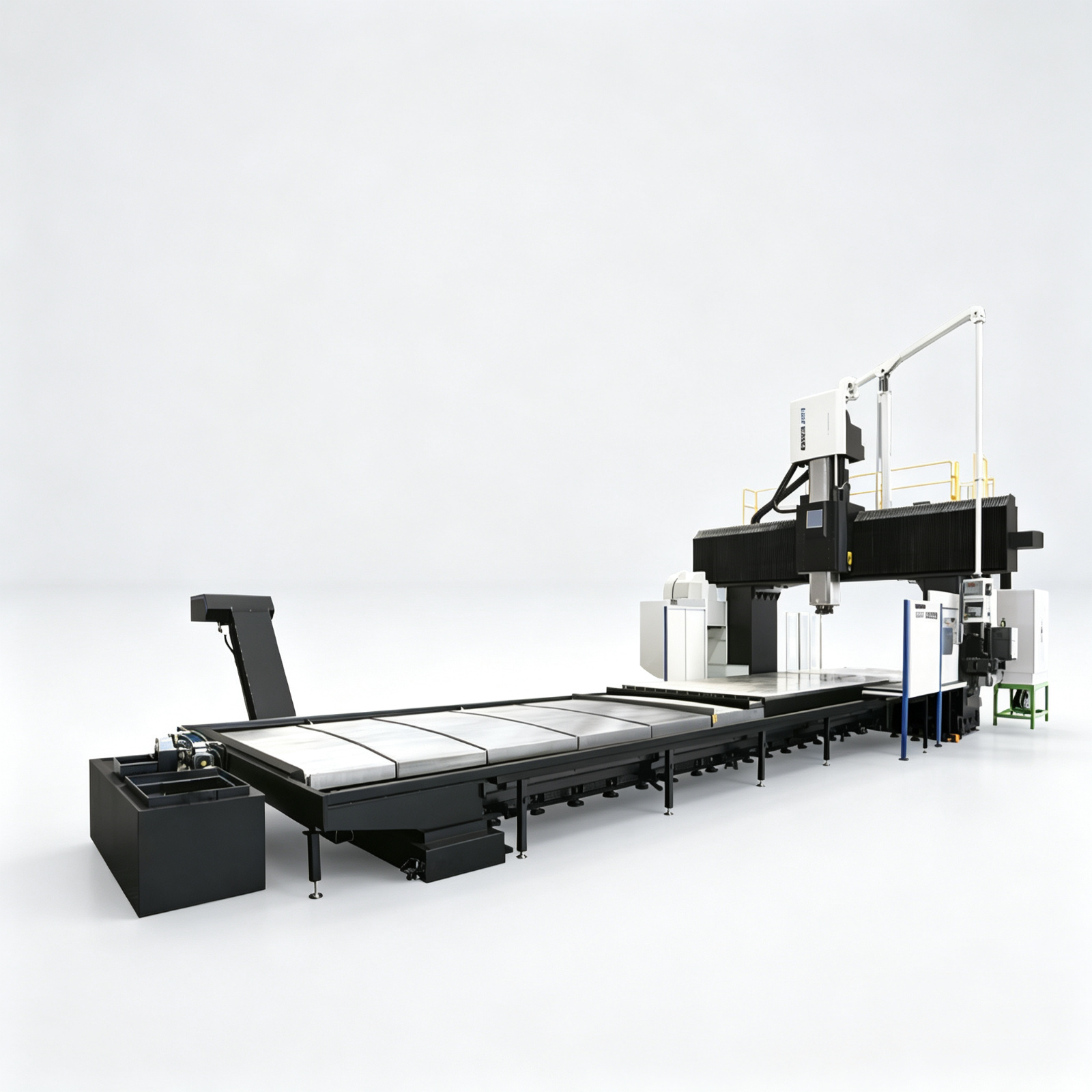

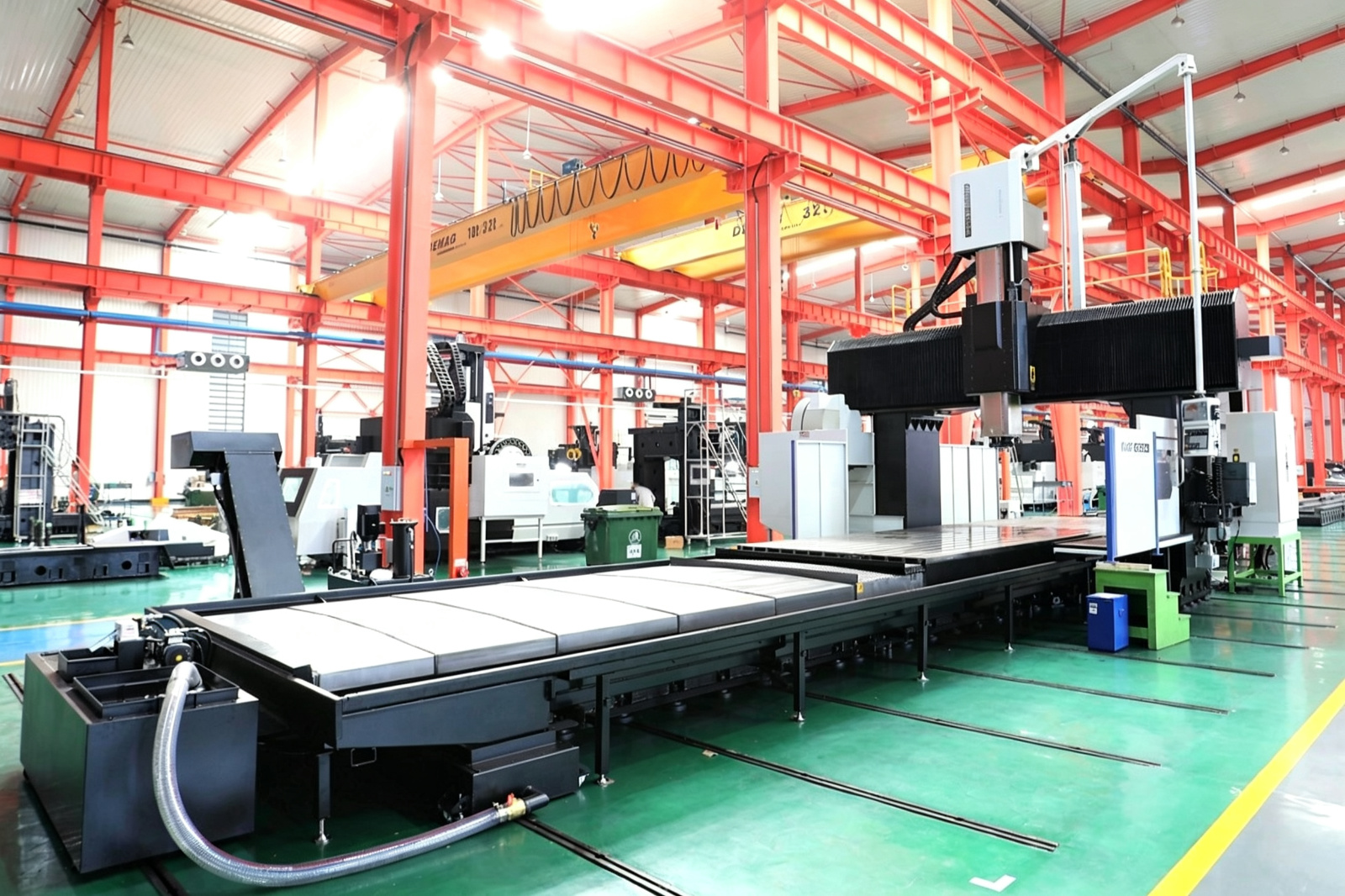

Портальный фрезерный центр GMF8034R
Основные преимущества GMF8034R GMF8034R предназначен для обработки крупных плит, рам, оснований и пресс-форм. Портальная компоновка обеспечивает широкую рабочую зону и удобна для тяжелых и габаритных заготовок. Шпиндель, головка и дополнительные опции выбираются по материалу и технологической за...
Описание
маркер
Основные преимущества GMF8034R
GMF8034R предназначен для обработки крупных плит, рам, оснований и пресс-форм. Портальная компоновка обеспечивает широкую рабочую зону и удобна для тяжелых и габаритных заготовок. Шпиндель, головка и дополнительные опции выбираются по материалу и технологической задаче.
Общие сведения
- Модель оборудования: GMF8034R
- Серия оборудования: Портальные обрабатывающие центры серии GMF (серия 34)
Конструктивные особенности
- На станине установлены 4 высоконагруженные направляющие 55# с большим расстоянием между ними. В сочетании с прочными стенками увеличенной толщины и ребрами жесткости в виде иероглифа "ми" конструкция отличается высокой жесткостью и предотвращает механические деформации.
- Станина крепится с помощью усиленных фундаментных болтов, что позволяет повысить механическую точность, гарантировать стабильность эксплуатации и динамическую точность оборудования.
- Привод оси X осуществляется от серводвигателя через высокоточный редуктор немецкого производства; реализованы двойной привод и устранение люфта с помощью двух двигателей.
- Приводная система оси Y оснащена серводвигателем переменного тока с передачей через высокоточный редуктор немецкого производства, что обеспечивает большой крутящий момент и стабильную работу.
- Стол станка изготовлен из литого чугуна марки HT300, который отличается высокой износостойкостью и хорошими показателями сопротивления сжатию.
- Квадратные ползуны размером 420×420mm/450×450mm в стандартной комплектации оснащаются полностью зубчатой коробкой передач, что обеспечивает возможность силового резания.
- Для квадратных ползунов в зависимости от модели станка опционально предусмотрен двойной привод по оси Z.
- Опционально доступны различные типы фрезерных головок, включая автоматические угловые фрезерные головки и автоматические карданные фрезерные головки.
Особенности продукции
Портальные обрабатывающие центры серии GMF (серия 34) имеют крупногабаритную конструкцию со сверхшироким порталом, отличаются высокой жесткостью и высокой точностью.
Технические характеристики GMF8034R
Перемещения
| Параметр | Значение | Единица изм. |
|---|---|---|
| Перемещение по оси X | 8500 | mm |
| Перемещение по оси Y | 3900 | mm |
| Перемещение по оси Z | 1000 | mm |
Подачи и скорости
| Параметр | Значение | Единица изм. |
|---|---|---|
| Скорость быстрых перемещений (X/Y/Z) | 10/12/10 | m/min |
| Скорость рабочей подачи | 10 | m/min |
Рабочий стол
| Параметр | Значение | Единица изм. |
|---|---|---|
| Размер рабочего стола | 8000×2500 | mm |
| Макс. нагрузка на рабочий стол | 36 | T |
| Т-образные пазы стола | 11-28×200+2-28×180 | mm |
| Расстояние между колоннами | 3400 | mm |
Шпиндель
| Параметр | Значение | Единица изм. |
|---|---|---|
| Расстояние от торца шпинделя до стола | 250-1250 | mm |
| Частота вращения шпинделя | 5000 | rpm |
| Конус шпинделя | BT50 | |
| Мощность двигателя шпинделя | 22/26 | kW |
| Макс. крутящий момент шпинделя | 1226 | Nm |
| Сечение ползуна | 420×420 | mm |
Инструментальный магазин
| Параметр | Значение | Единица изм. |
|---|---|---|
| Ёмкость инструментального магазина | 24 | шт. |
| Макс. диаметр инструмента (занятое/свободное гнездо) | Φ100/Φ200 | mm |
| Макс. длина инструмента | 300 | mm |
| Макс. масса инструмента | 15 | kg |
Точность
| Параметр | Значение | Единица изм. |
|---|---|---|
| Точность позиционирования (X/Y/Z) | 0.032/0.025/0.015 | mm |
| Точность повторного позиционирования (X/Y/Z) | 0.022/0.016/0.01 | mm |
Система ЧПУ
| Параметр | Значение | Единица изм. |
|---|---|---|
| Система ЧПУ | FANUC-0i MF |
Электропитание
| Параметр | Значение | Единица изм. |
|---|---|---|
| Суммарная мощность электроснабжения станка | 55 | KVA |
Габариты и масса
| Параметр | Значение | Единица изм. |
|---|---|---|
| Масса станка | 77 | T |
| Габаритные размеры (Д×Ш×В) | 19500×7100×6150 | mm |
Преимущества по сравнению с типовыми решениями
- Портальная схема обеспечивает более широкий доступ к крупной детали, чем стандартный вертикальный центр.
- Жесткая рама ориентирована на стабильную обработку больших заготовок.
- Возможна адаптация шпинделя, головки и измерительных систем под проект.
Области применения
Обработка станин, плит, рам, пресс-форм и крупных корпусных деталей для автомобильной, энергетической, судостроительной и общей промышленности.
Примечание по комплектации: В базе для этого типа оборудования указана необходимость проверки конфигурации. Перед заказом параметры и состав поставки должны быть подтверждены в техническом предложении.
Производственная площадка и инженерная команда DRC Machinery
Следующие фотографии показывают производственный участок и работу специалиста DRC Machinery. Это общие материалы о компании: оборудование на снимках не является станком, описанным на этой странице, и фотографии не подтверждают его сборку или испытания.
Контроль качества и согласование приёмки
Фотографии ключевых узлов, сборки и испытаний конкретного станка предоставляются только при наличии соответствующих проектных материалов.
DRC Machinery на отраслевых выставках
Упаковка и отгрузка оборудования
Ниже показаны общие фотографии подготовки оборудования DRC Machinery к международной перевозке. Они не подтверждают отгрузку модели, описанной на этой странице.
Поставка, документация и сервисная поддержка
Фотографии упаковки и отгрузки на этой странице показывают общий процесс DRC Machinery и не подтверждают отправку именно данной модели. Способ защиты, упаковки и перевозки согласовывается для конкретного заказа.
Состав технической документации, условия установки и пусконаладки, формат обучения, удалённой поддержки и поставки запасных частей определяются в коммерческом предложении и договоре. Сроки, стоимость выезда специалиста и гарантийные обязательства также согласовываются по проекту.
Поставка, установка и послепродажная поддержка
Сколько времени занимает поставка оборудования после оформления заказа?
Срок поставки зависит от модели, комплектации и дополнительных требований. После согласования технических условий мы укажем сроки производства, проверки, упаковки и отгрузки в коммерческом предложении.
Вы организуете экспортную упаковку и международную доставку?
Упаковку и международную доставку можно согласовать для конкретного заказа. Способ упаковки, маршрут, стоимость и ответственность сторон указываются в коммерческом предложении и договоре.
Вы предоставляете помощь при установке и пусконаладке?
В зависимости от модели оборудования и страны установки мы можем обсудить удалённое сопровождение или выезд специалиста. Объём работ, требования к площадке и расходы согласовываются до оформления заказа.
Проводите ли вы обучение операторов?
Обучение операторов может быть предусмотрено в рамках проекта. Его формат, содержание, язык, место проведения и стоимость согласовываются отдельно и указываются в коммерческом предложении или договоре.
Можно ли получить удалённую техническую поддержку при неисправности?
Да, вы можете направить нам описание неисправности, модель станка и сообщение об ошибке. Наши специалисты изучат информацию и предложат дальнейшие действия. Условия технической поддержки определяются договором.
Как заказать расходные материалы и запасные части?
Сообщите нам модель и серийный номер станка, а также название или фотографию нужной детали. Мы проверим совместимость, наличие, стоимость и возможный срок поставки, после чего направим предложение.
Каков гарантийный срок и что покрывает гарантия?
Гарантийный срок, дата его начала, а также перечень покрываемых компонентов и работ указываются в договоре на конкретное оборудование. Условия поставки запасных частей и сервисного обслуживания также зависят от страны установки.
Часто задаваемые вопросы
Как проверить, подойдет ли рабочая зона?
Нужно сопоставить чертеж и габариты заготовки с ходами осей, проходом портала, высотой обработки и грузоподъемностью стола.
Можно ли выбрать другую шпиндельную конфигурацию?
Возможные варианты оцениваются по материалу, режимам резания, инструменту и требованиям к поверхности.
Как получить точное техническое предложение на
Отправьте чертеж детали, материал, размеры заготовки, допуски, требуемые операции и плановый объем производства. Инженеры DRC Machinery проверят процесс и предложат подходящую конфигурацию.
\n
Запросить техническое предложение
Отправьте чертёж детали, материал, размеры и массу заготовки, перечень операций, ключевые допуски, планируемый объём выпуска и страну поставки. Техническая команда проверит применимость конфигурации и подготовит предложение для вашего проекта.
