Портальный фрезерный центр GMF8038LX
Основные преимущества GMF8038LX GMF8038LX предназначен для обработки сложных поверхностей и крупногабаритных деталей с управляемым положением инструмента. Пятиосевая схема позволяет сократить количество переустановок и повысить согласованность обработки разных поверхностей. Кинематика, шпиндель ...
Описание
маркер
Основные преимущества GMF8038LX
GMF8038LX предназначен для обработки сложных поверхностей и крупногабаритных деталей с управляемым положением инструмента. Пятиосевая схема позволяет сократить количество переустановок и повысить согласованность обработки разных поверхностей. Кинематика, шпиндель и система измерения подтверждаются для выбранной конфигурации.
Основная информация
- Модель оборудования: GMF8038LX
- Серия оборудования: 5-осевой портальный обрабатывающий центр с неподвижной балкой серии GMF (серия 38)
- Тип оборудования: 5-осевой портальный обрабатывающий центр с неподвижной балкой
- Конус шпинделя: HSK-A63
Конструктивные особенности
- Портальная конструкция с неподвижной балкой, симметричная конструкция «коробка в коробке» узла оси Z, уравновешенные напряжения и малые температурные деформации
- Охлаждение гайки ходового винта эффективно ограничивает температурное удлинение и повышает точность всего станка

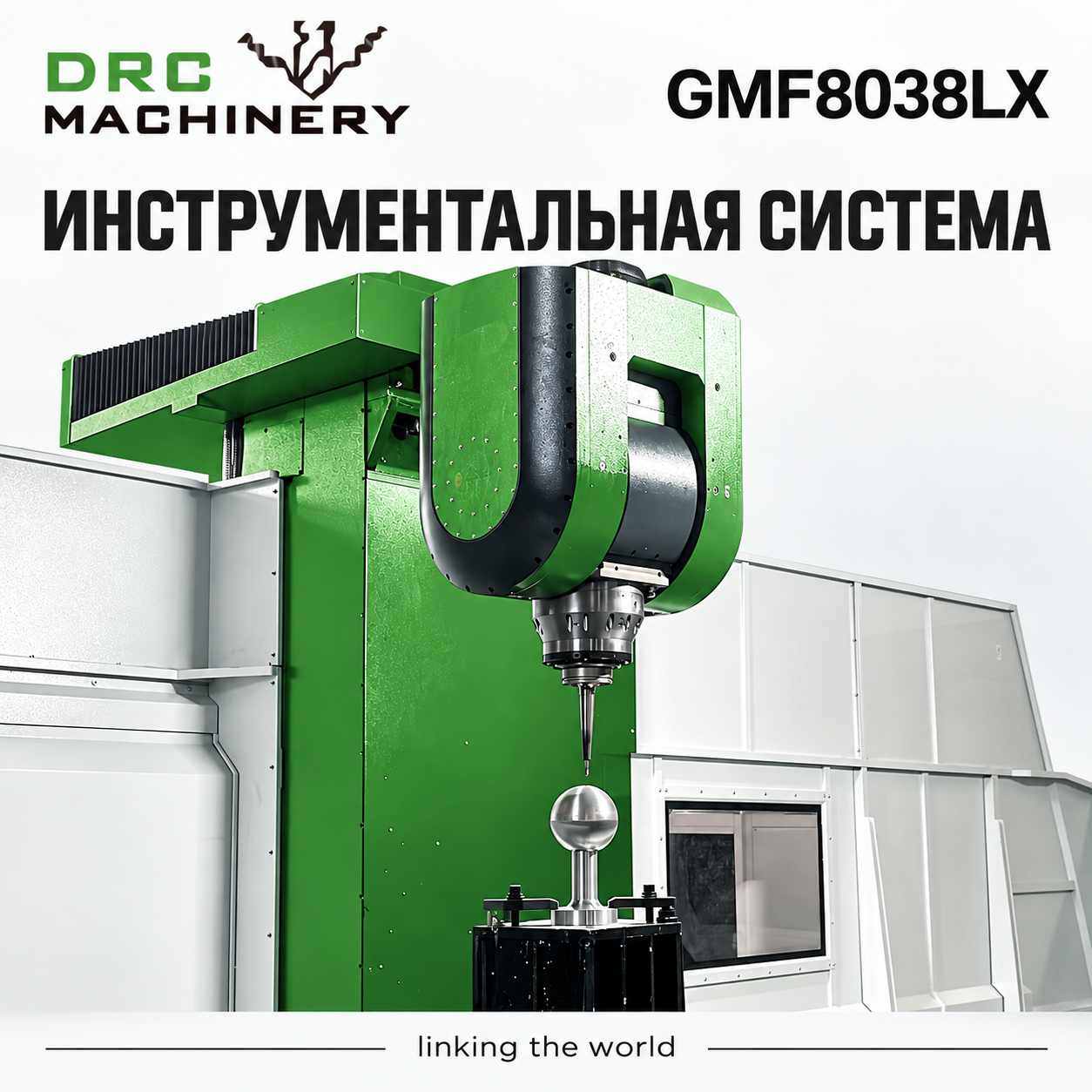

- Оснащён немецкой поворотной головкой AC Kessler
- Оси A/C приводятся в движение моментными двигателями, что обеспечивает высокие динамические характеристики
- 5-осевая одновременная обработка с полностью замкнутой системой управления, подходит для обработки сложных криволинейных поверхностей прецизионных штампов и пресс-форм
- Оснащён лазерным измерителем инструмента, автоматическим устройством для удаления стружки и водяным охладителем
- Широкая конструкция серии 38 подходит для обработки деталей большой ширины
Особенности продукта

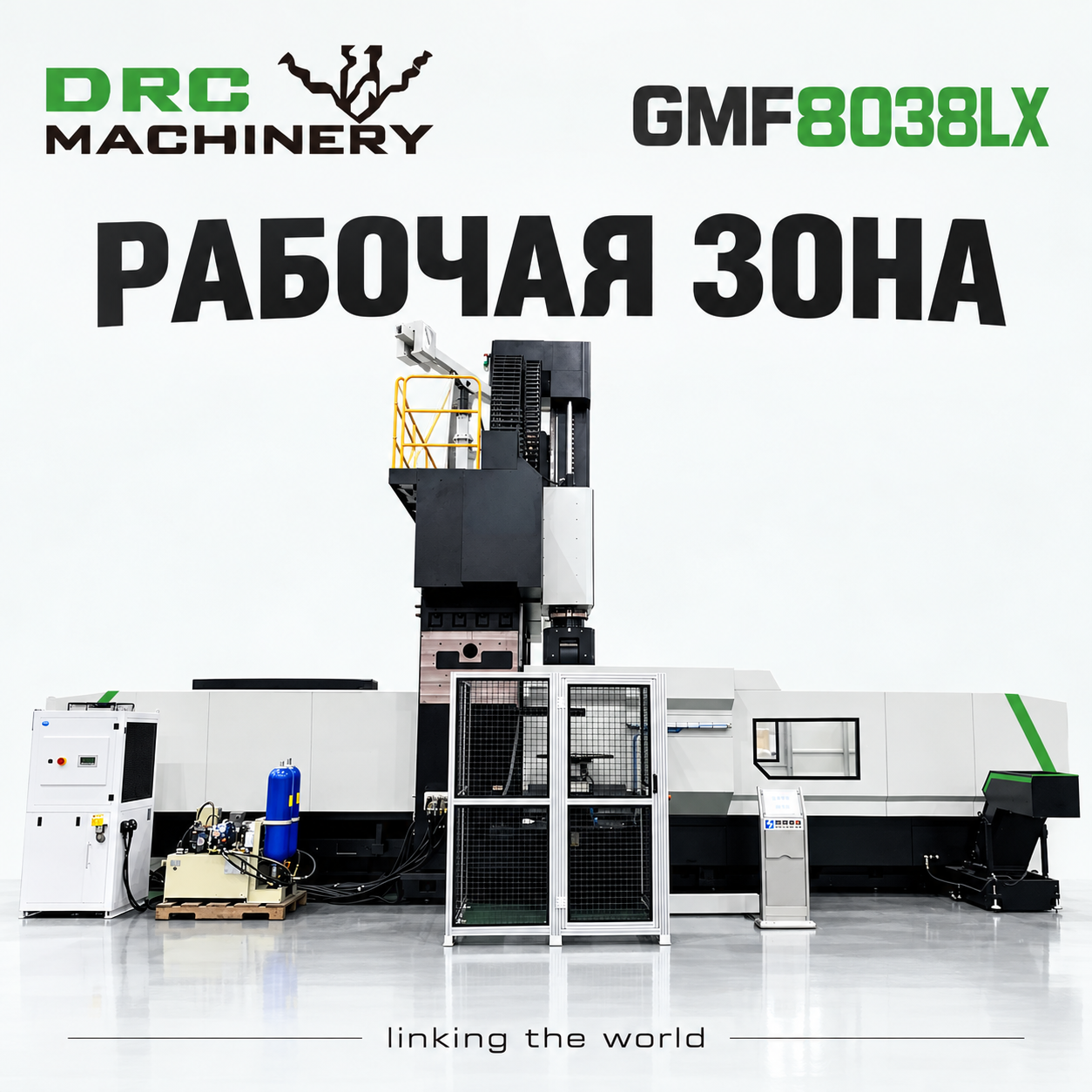

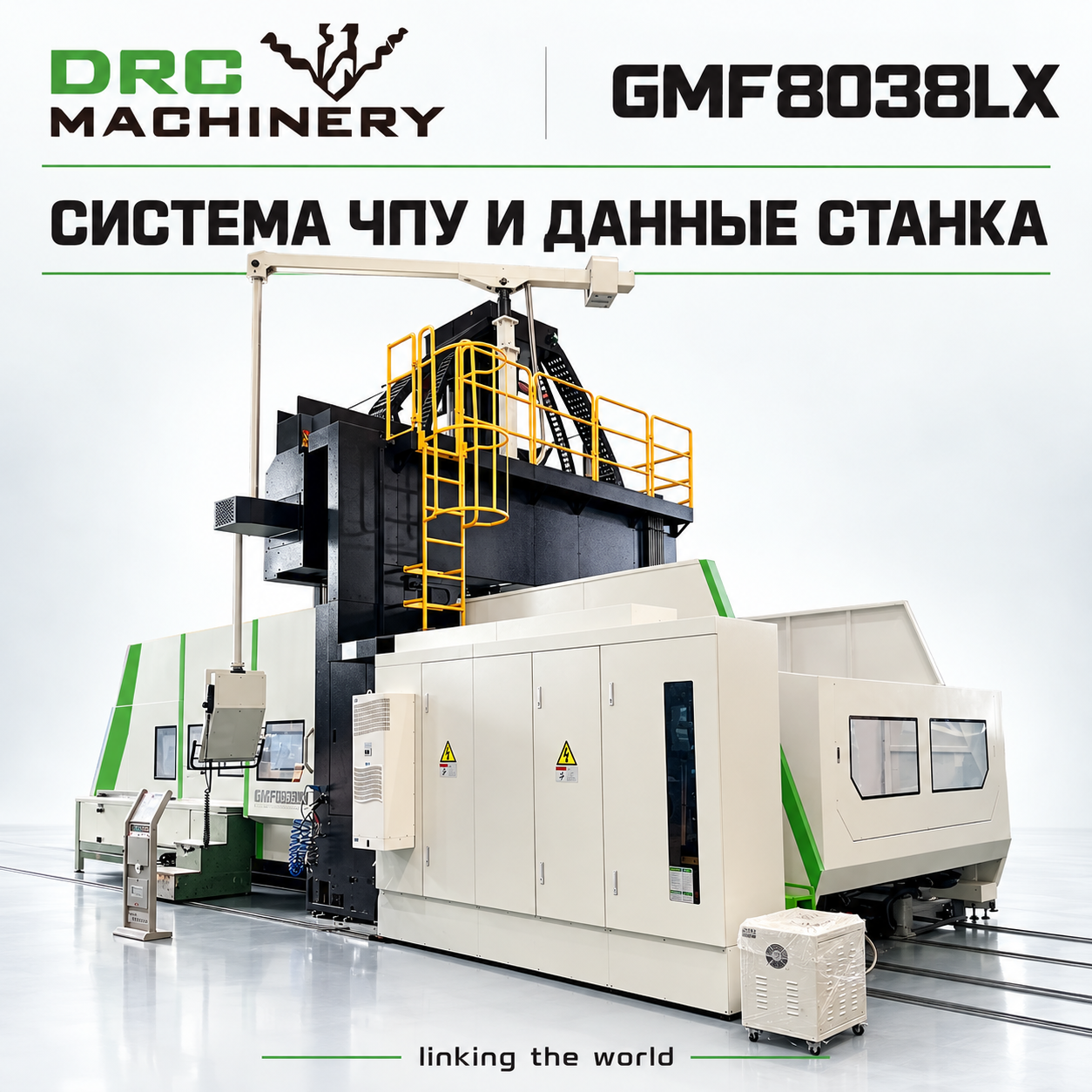

5-осевой портальный обрабатывающий центр GMF8038LX с неподвижной балкой имеет портальную конструкцию с неподвижной балкой и симметричную конструкцию «коробка в коробке» узла оси Z, что обеспечивает уравновешенные напряжения и малые температурные деформации. Охлаждение гайки ходового винта эффективно ограничивает температурное удлинение. Станок оснащён немецкой поворотной головкой AC Kessler, оси A/C приводятся в движение моментными двигателями, реализована 5-осевая одновременная обработка с полностью замкнутой системой управления. Серия 38 имеет более широкий ход по оси Y и стол, что подходит для обработки прецизионных штампов, пресс-форм и сложных деталей большей ширины.
Технические характеристики GMF8038LX
Перемещения
| Параметр | Значение | Единица изм. |
|---|---|---|
| Перемещение по оси X | 8000 | mm |
| Перемещение по оси Y | 3800 | mm |
Рабочий стол
| Параметр | Значение | Единица изм. |
|---|---|---|

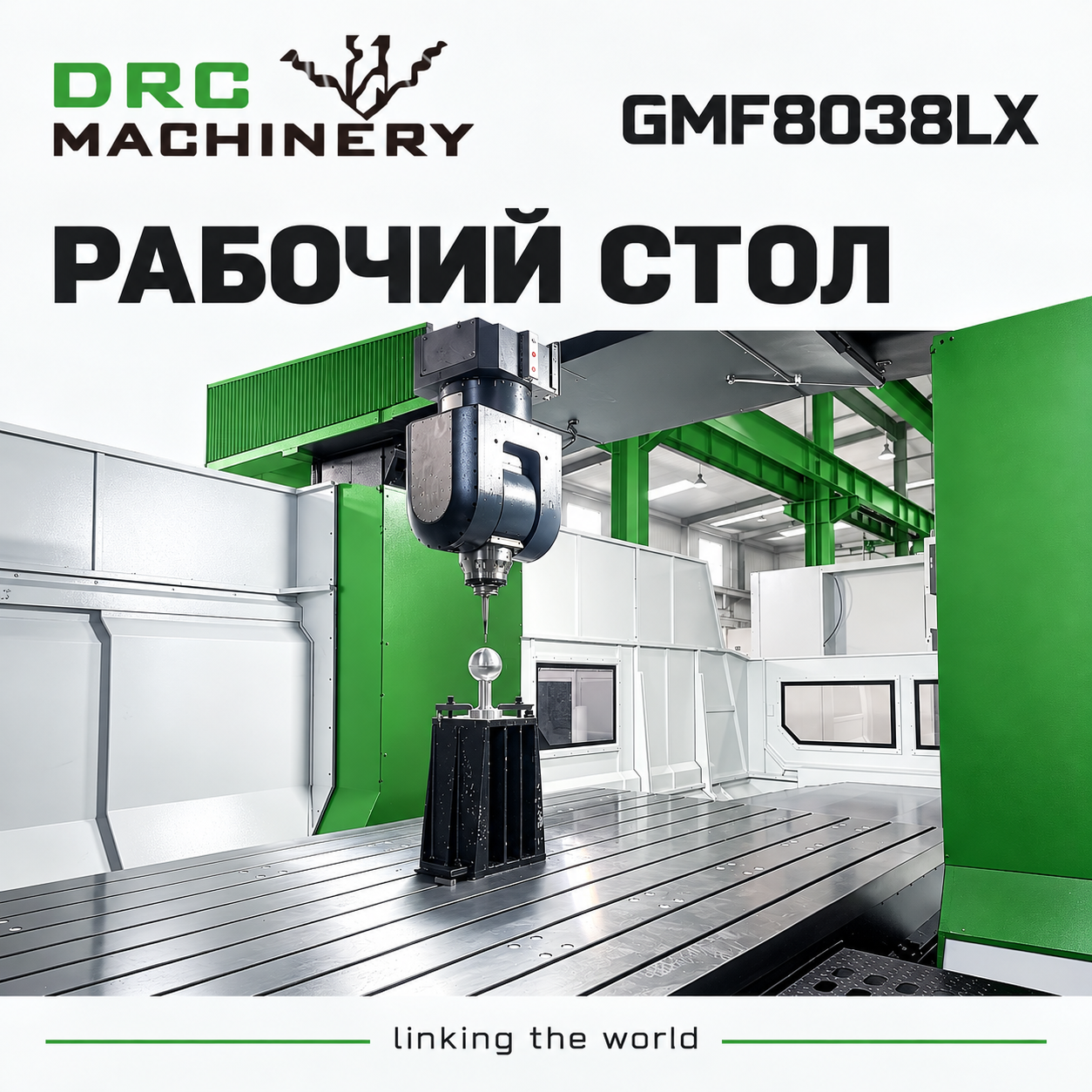

| Размер рабочего стола | 8000×3000 | mm |
Шпиндель
| Параметр | Значение | Единица изм. |
|---|---|---|
| Угол качания оси A | ±106° | — |
| Угол поворота оси C | ±240° | — |

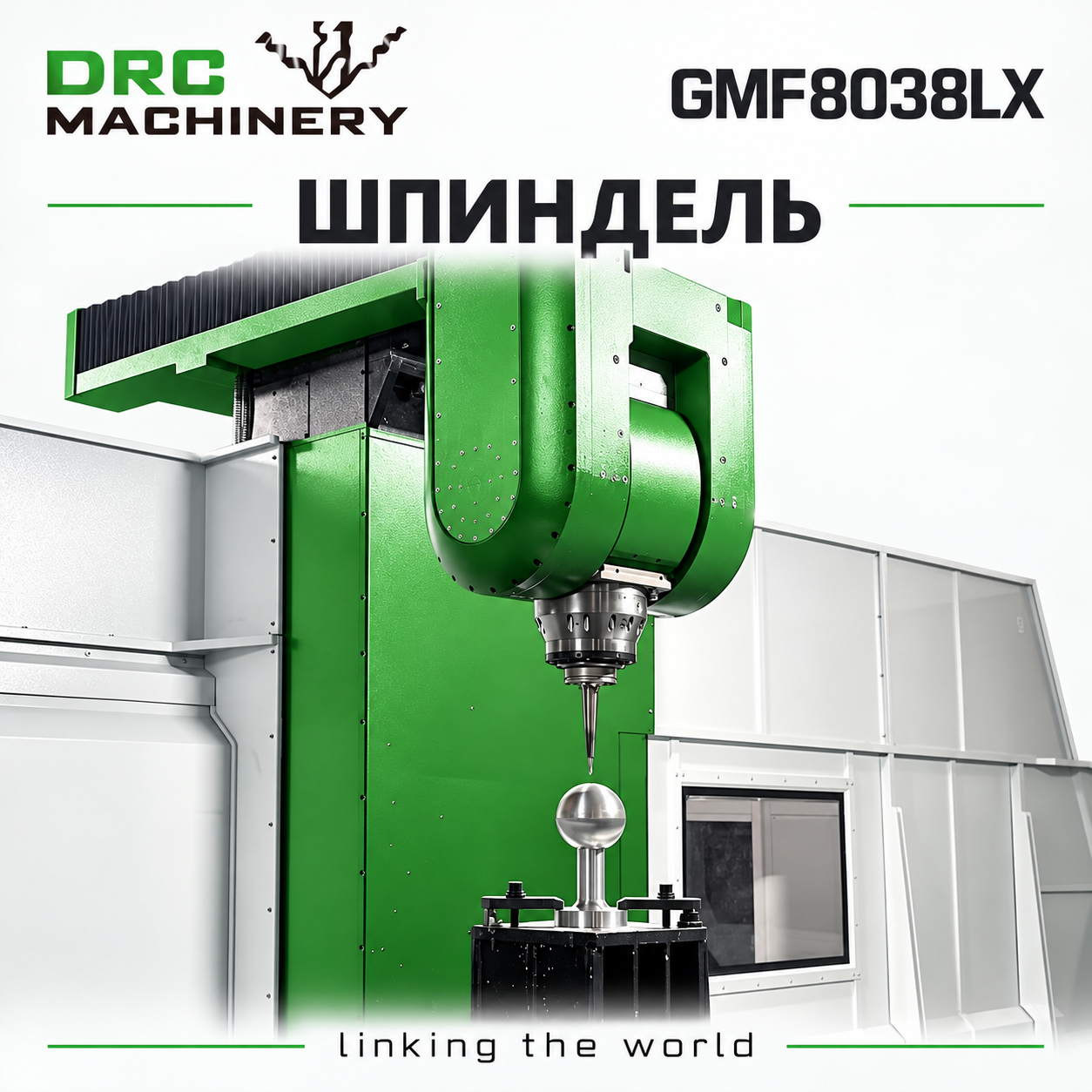

| Тип шпинделя | поворотная головка AC (Kessler, Германия) | — |
| Конус шпинделя | HSK-A63 | — |
| Частота вращения шпинделя | 18000 | rpm |
| Макс. крутящий момент шпинделя (S1/S6) | 89.5/111 | Nm |
Точность
| Параметр | Значение | Единица изм. |
|---|---|---|
| Точность позиционирования по оси X | 0.02 | mm |
| Точность позиционирования по оси Y | 0.015 | mm |
| Точность позиционирования по оси Z | 0.008 | mm |
Электроприводы и двигатели
| Параметр | Значение | Единица изм. |
|---|---|---|
| Мощность главного двигателя (S1/S6) | 56/70 | kW |
Электропитание
| Параметр | Значение | Единица изм. |
|---|---|---|
| Мощность электроснабжения | 100 | KVA |
Габариты и масса
| Параметр | Значение | Единица изм. |
|---|---|---|
| Габаритные размеры (Д×Ш×В) | 19100×7100×6060 | mm |
Преимущества по сравнению с типовыми решениями
- Сложные поверхности можно обрабатывать за меньшее число установов, чем на трехосевом оборудовании.
- Уменьшается накопление погрешности между отдельными установами детали.
- Конфигурация подбирается по геометрии, материалу и требованиям к поверхности.
Области применения
Изготовление пресс-форм, авиационных и энергетических деталей, крупных корпусов, лопаток и других изделий со сложной пространственной геометрией.
Примечание по комплектации: В базе для этого типа оборудования указана необходимость проверки конфигурации. Перед заказом параметры и состав поставки должны быть подтверждены в техническом предложении.
Производственная площадка и инженерная команда DRC Machinery
Следующие фотографии показывают производственный участок и работу специалиста DRC Machinery. Это общие материалы о компании: оборудование на снимках не является станком, описанным на этой странице, и фотографии не подтверждают его сборку или испытания.
Контроль качества и согласование приёмки
Фотографии ключевых узлов, сборки и испытаний конкретного станка предоставляются только при наличии соответствующих проектных материалов.
DRC Machinery на отраслевых выставках
Упаковка и отгрузка оборудования
Ниже показаны общие фотографии подготовки оборудования DRC Machinery к международной перевозке. Они не подтверждают отгрузку модели, описанной на этой странице.
Поставка, документация и сервисная поддержка
Фотографии упаковки и отгрузки на этой странице показывают общий процесс DRC Machinery и не подтверждают отправку именно данной модели. Способ защиты, упаковки и перевозки согласовывается для конкретного заказа.
Состав технической документации, условия установки и пусконаладки, формат обучения, удалённой поддержки и поставки запасных частей определяются в коммерческом предложении и договоре. Сроки, стоимость выезда специалиста и гарантийные обязательства также согласовываются по проекту.
Поставка, установка и послепродажная поддержка
Сколько времени занимает поставка оборудования после оформления заказа?
Срок поставки зависит от модели, комплектации и дополнительных требований. После согласования технических условий мы укажем сроки производства, проверки, упаковки и отгрузки в коммерческом предложении.
Вы организуете экспортную упаковку и международную доставку?
Упаковку и международную доставку можно согласовать для конкретного заказа. Способ упаковки, маршрут, стоимость и ответственность сторон указываются в коммерческом предложении и договоре.
Вы предоставляете помощь при установке и пусконаладке?
В зависимости от модели оборудования и страны установки мы можем обсудить удалённое сопровождение или выезд специалиста. Объём работ, требования к площадке и расходы согласовываются до оформления заказа.
Проводите ли вы обучение операторов?
Обучение операторов может быть предусмотрено в рамках проекта. Его формат, содержание, язык, место проведения и стоимость согласовываются отдельно и указываются в коммерческом предложении или договоре.
Можно ли получить удалённую техническую поддержку при неисправности?
Да, вы можете направить нам описание неисправности, модель станка и сообщение об ошибке. Наши специалисты изучат информацию и предложат дальнейшие действия. Условия технической поддержки определяются договором.
Как заказать расходные материалы и запасные части?
Сообщите нам модель и серийный номер станка, а также название или фотографию нужной детали. Мы проверим совместимость, наличие, стоимость и возможный срок поставки, после чего направим предложение.
Каков гарантийный срок и что покрывает гарантия?
Гарантийный срок, дата его начала, а также перечень покрываемых компонентов и работ указываются в договоре на конкретное оборудование. Условия поставки запасных частей и сервисного обслуживания также зависят от страны установки.
Часто задаваемые вопросы
Всегда ли требуется одновременная пятиосевая обработка?
Нет. Режим обработки выбирается по геометрии детали; возможны позиционная и одновременная стратегии при соответствующей конфигурации.
Какие данные нужны для технологической оценки?
Нужны 3D-модель, чертеж, материал, допуски, требования к поверхности и информация о заготовке.
Как получить точное техническое предложение на
Отправьте чертеж детали, материал, размеры заготовки, допуски, требуемые операции и плановый объем производства. Инженеры DRC Machinery проверят процесс и предложат подходящую конфигурацию.
\n
Запросить техническое предложение
Отправьте чертёж детали, материал, размеры и массу заготовки, перечень операций, ключевые допуски, планируемый объём выпуска и страну поставки. Техническая команда проверит применимость конфигурации и подготовит предложение для вашего проекта.
