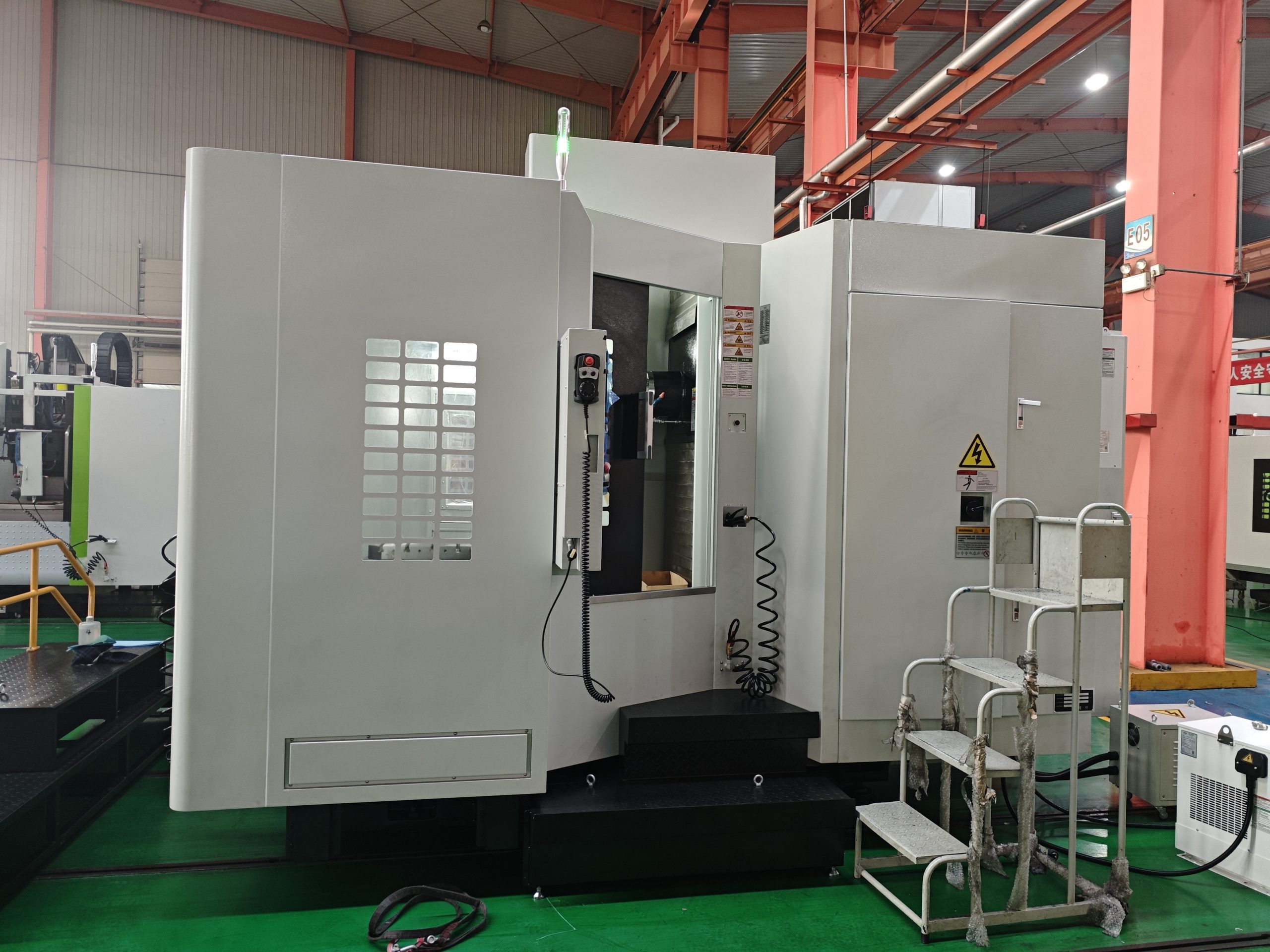

Горизонтальный обрабатывающий центр HME63

Горизонтальный обрабатывающий центр HME63

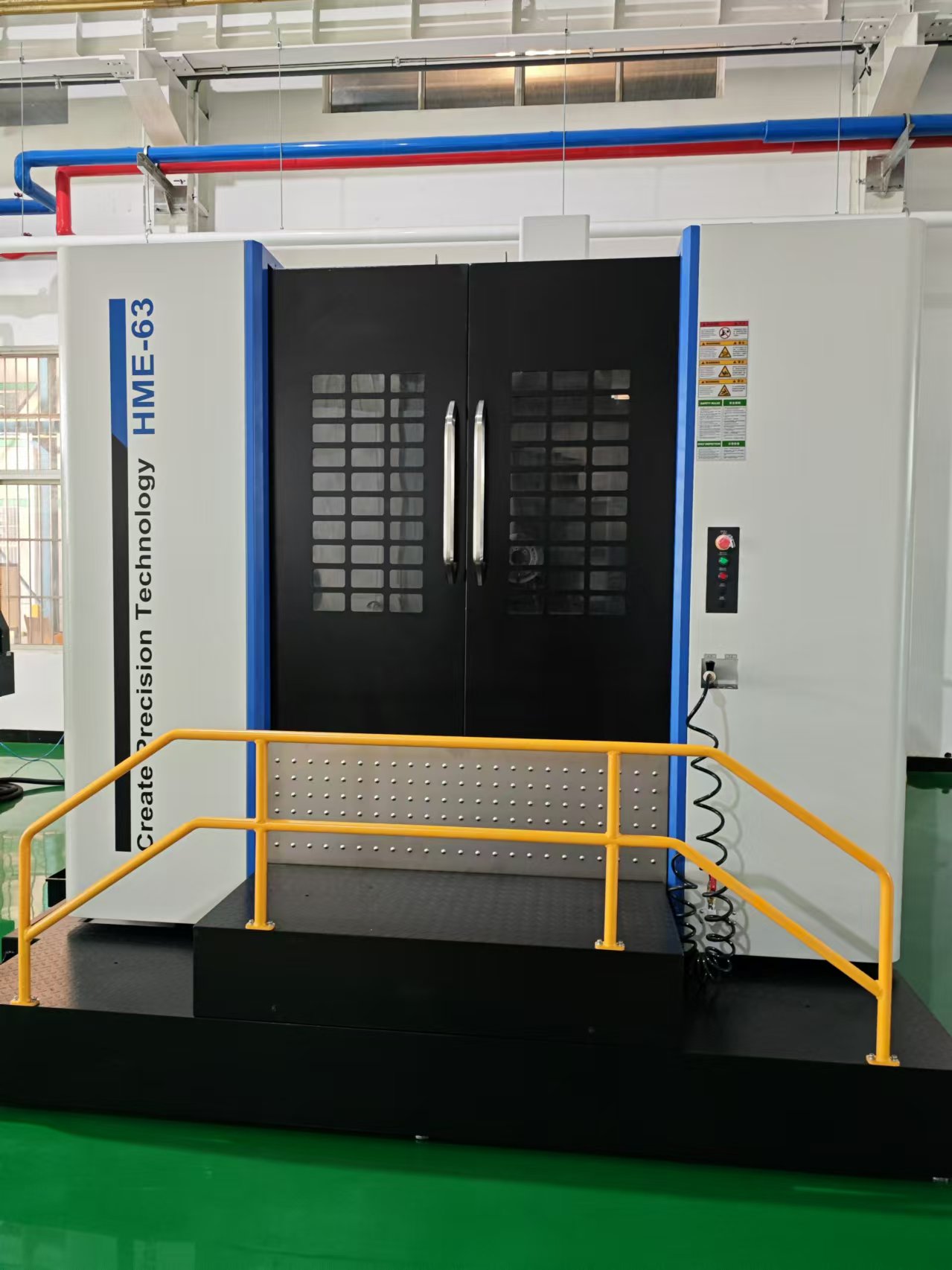

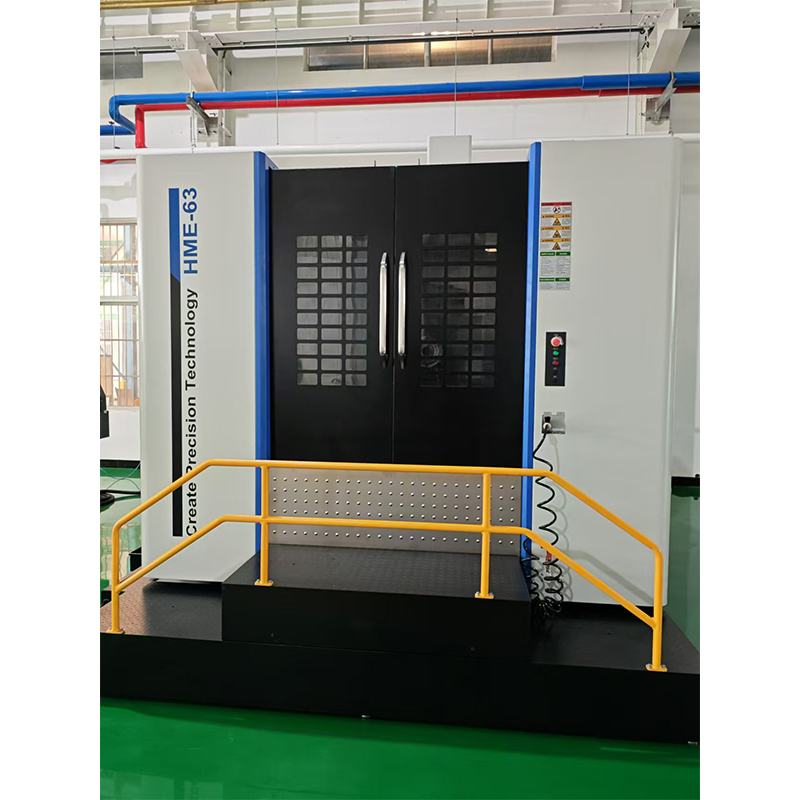

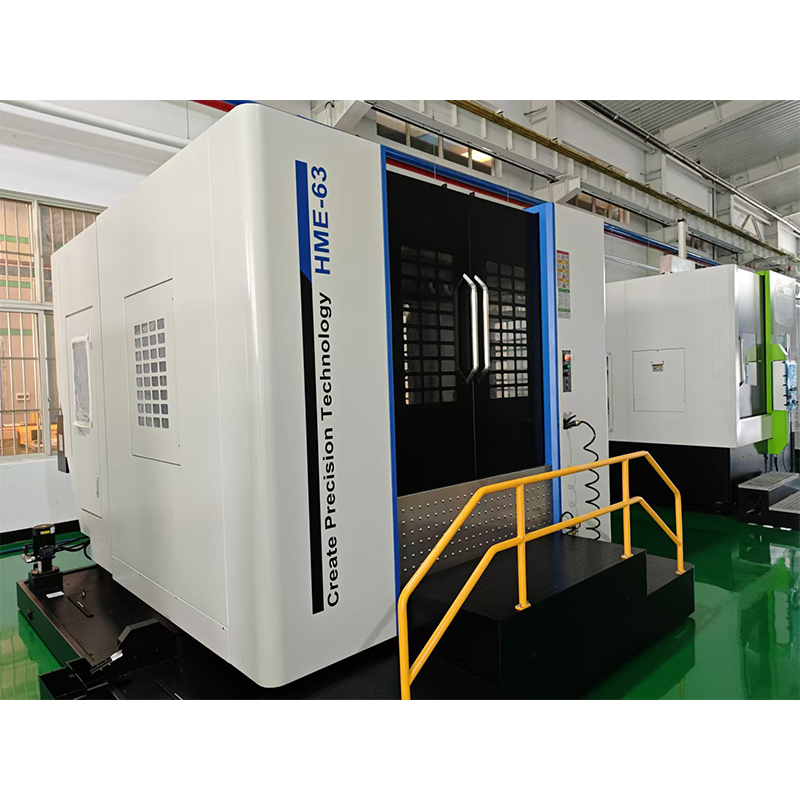

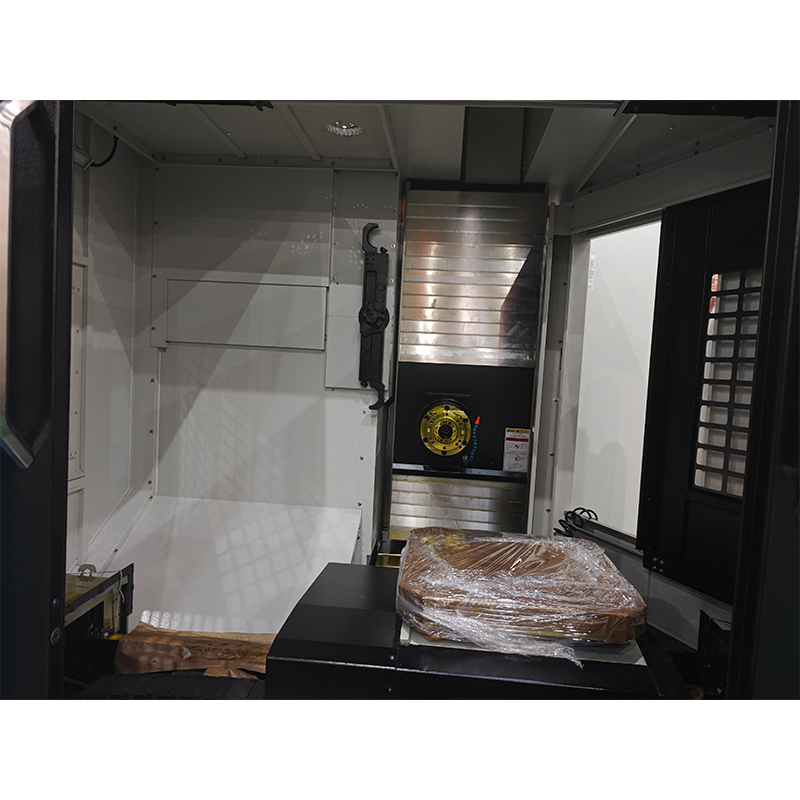

Горизонтальный обрабатывающий центр HME63 оснащен системой FANUC 0i MF 1, имеет перевернутую Т-образную конструкцию с фиксированным основанием, рабочим столом, который перемещается в направлении X, колонной, которая перемещается в направлении Z, и шпиндельной коробкой, которая перемещается в направлении Y.

Горизонтальный обрабатывающий центр HME63 имеет большой крутящий момент, скорость вращения шпинделя 6000 об/мин, скорость быстрого перемещения по трем осям 20 м/мин, точность позиционирования 0,01 мм, точность повторного позиционирования 0,006 мм, индексацию оси B 1° и магазин инструментов на 24 т.

Подходит для областей механической обработки, таких как автомобилестроение, пресс-формы и оборудование. Он обладает высокой жесткостью, высокой точностью, быстрым откликом и высокой эффективностью, обеспечивая надежные решения для потребностей обработки.

Отправить заявку

Описание

маркер

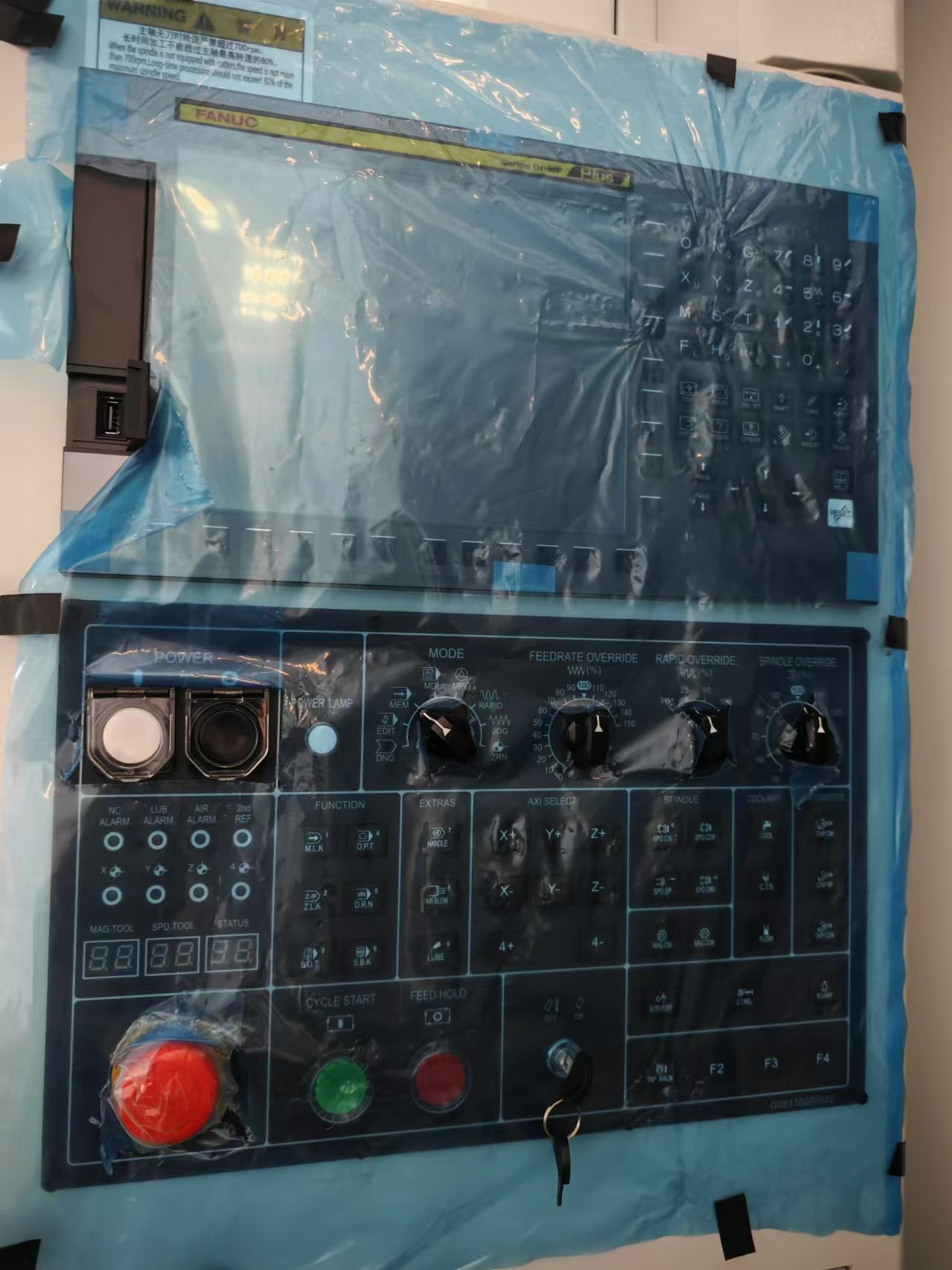

Оснащенный системой пакета FANUC 0i MF 1, он поддерживает минимальное разрешение 1 мкм, интерполяцию четырехосевого соединения и макропрограммирование для удовлетворения потребностей обработки сложных деталей;
- Три оси используют шарико-винтовую передачу с двойной гайкой и роликовую линейную направляющую, отшлифованную на Тайване, с точностью позиционирования 0,01 мм, точностью повторного позиционирования 0,006 мм и скоростью динамического отклика 20 м/мин, принимая во внимание высокоскоростную обработку и точность траектории.

Крупные детали, такие как основание/колонна, изготовлены из высокопрочного чугуна, отлитого в песчано-смоляной форме, который обработан старением для устранения напряжений, а расположение ребер жесткости усилено для повышения жесткости всего станка;

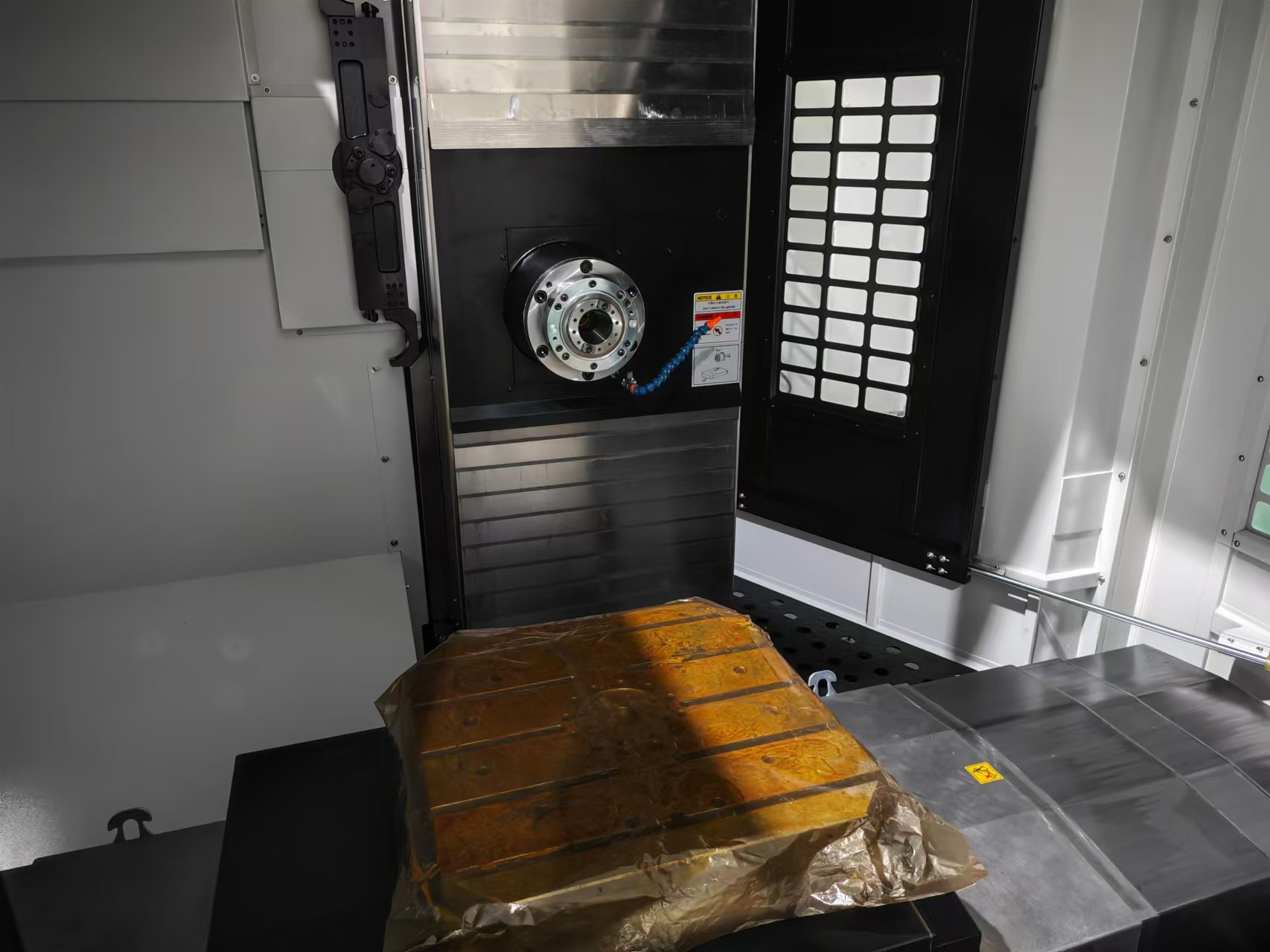

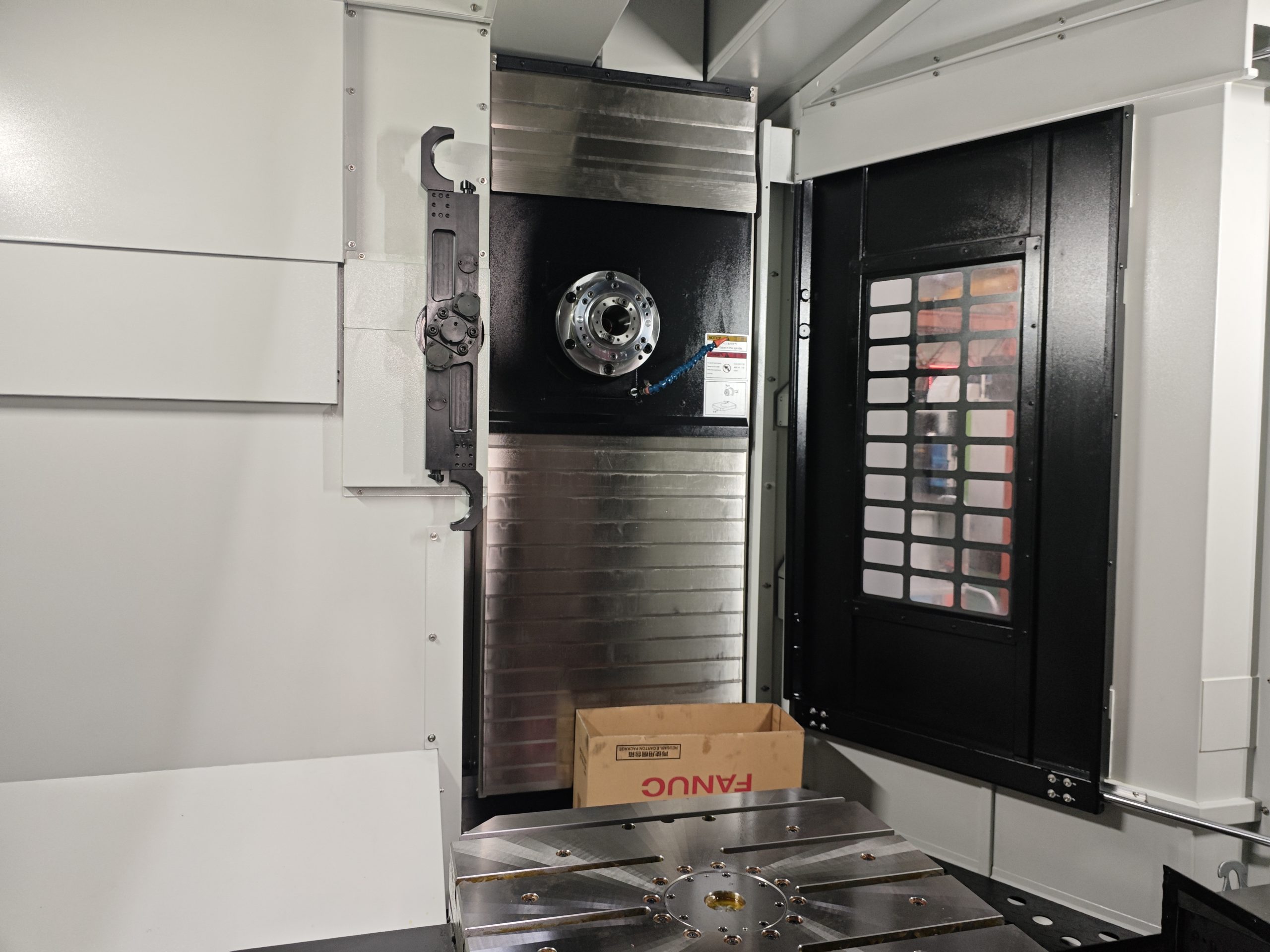

- Шпиндель BT50 оснащен немецкой двухскоростной коробкой передач, а выходной крутящий момент стабилен на высокой скорости 6000 об/мин, что подходит для тяжелых условий резки, таких как автомобильные пресс-формы и оборудование.

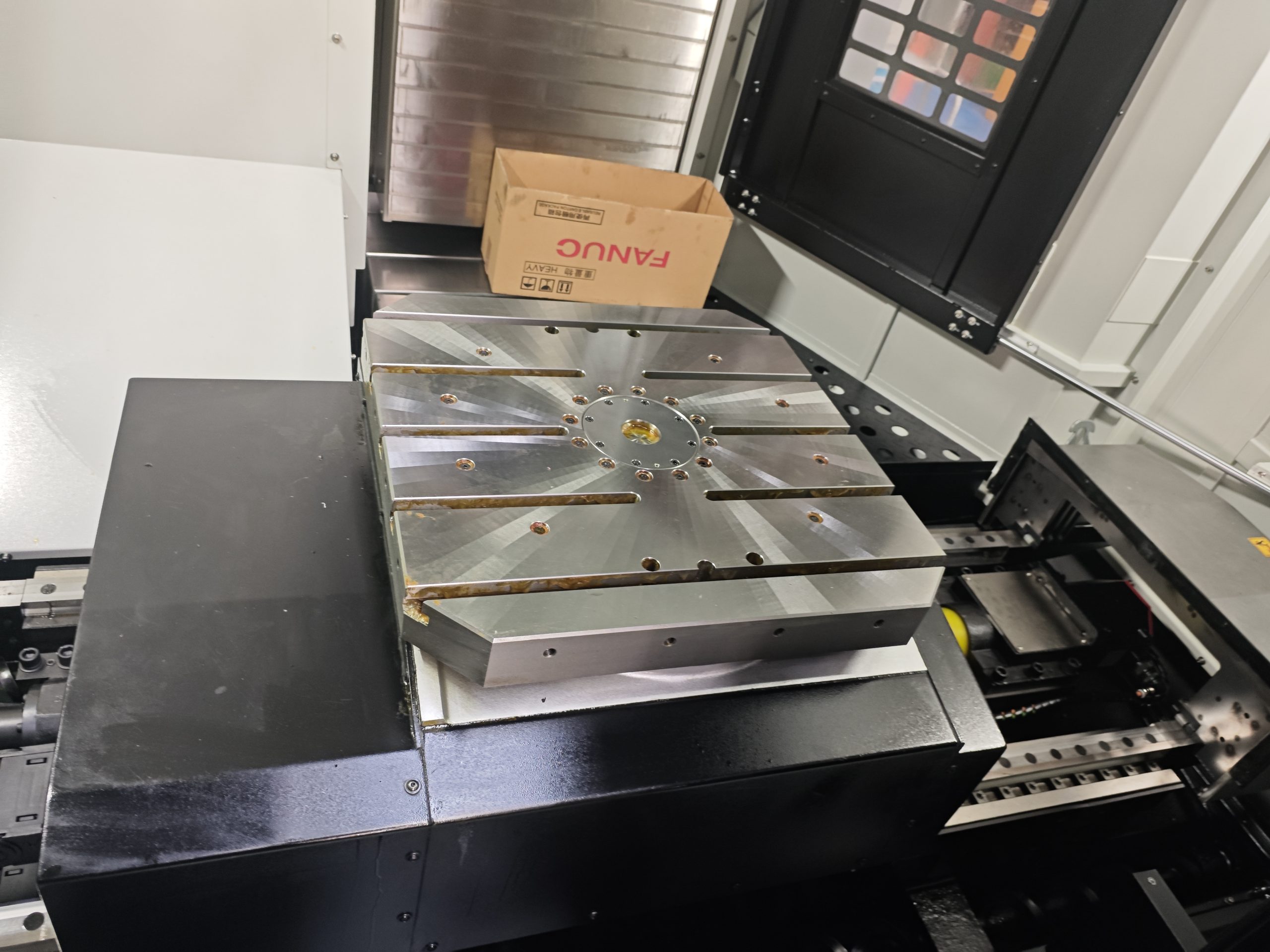

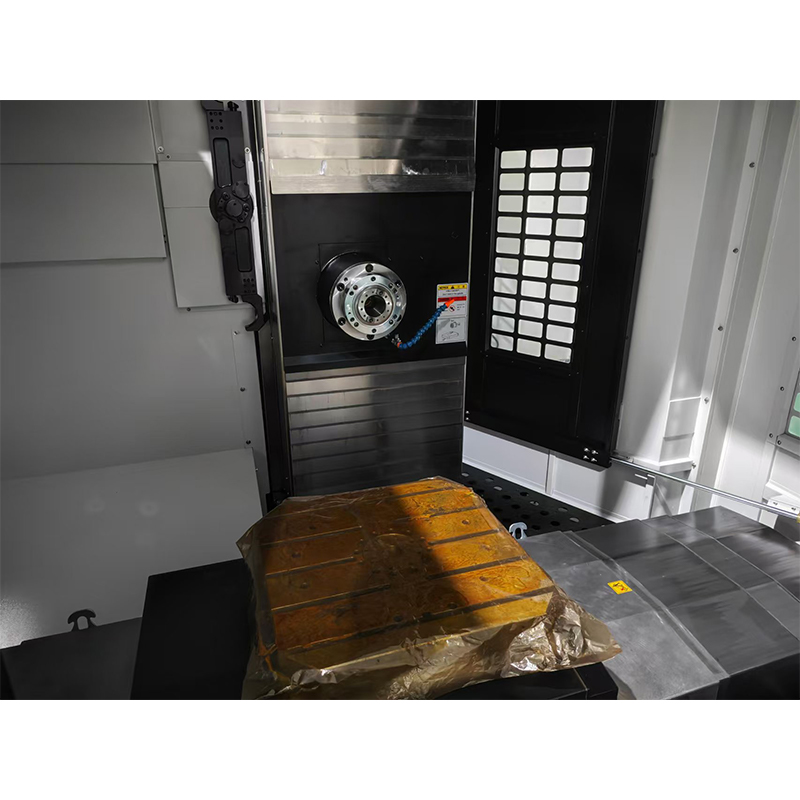

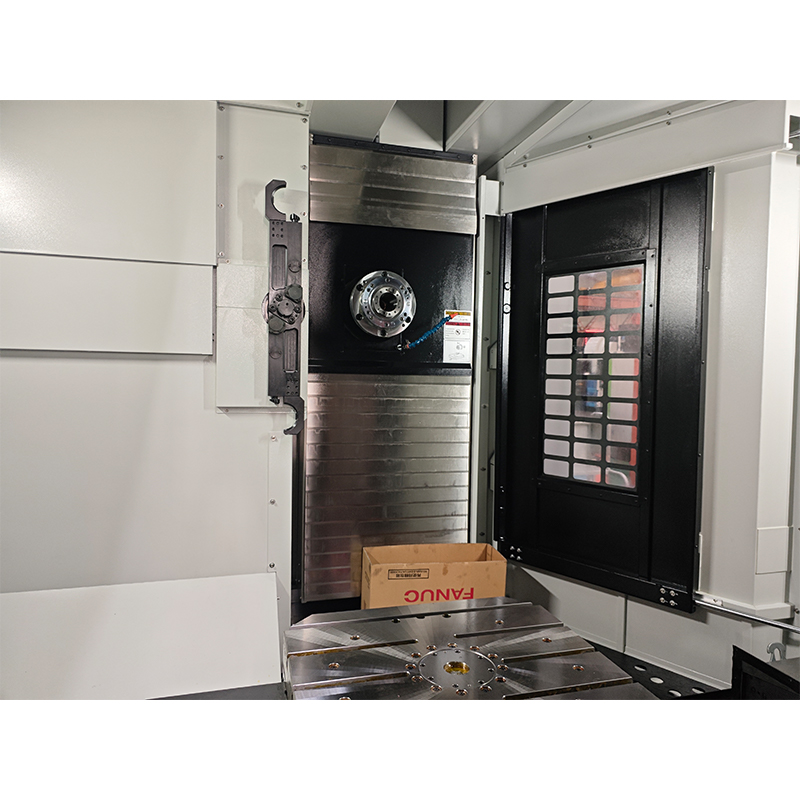

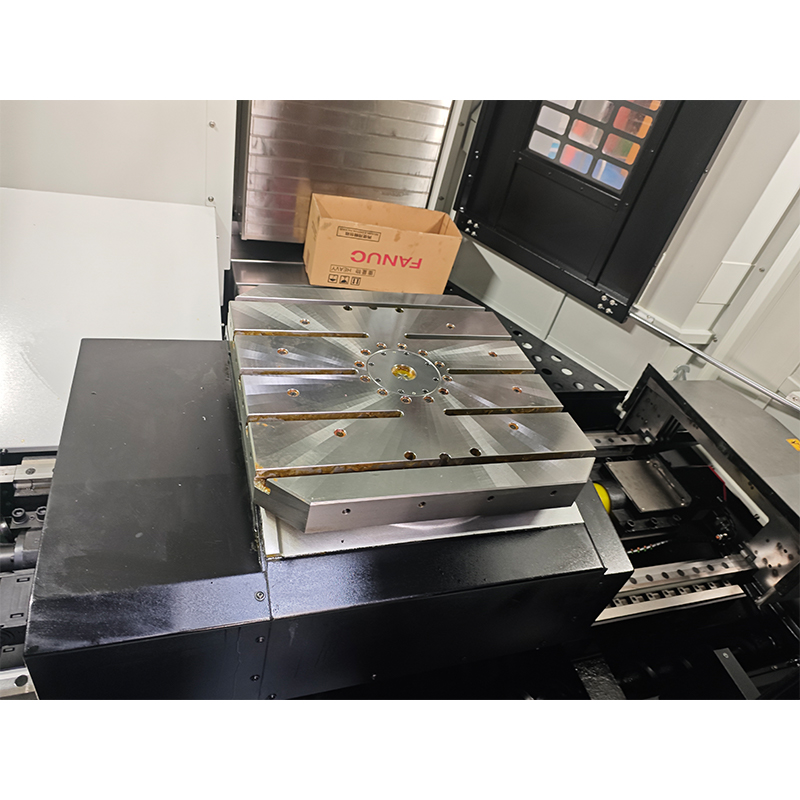

Точность индексации: поворотный стол с ЧПУ из Тайваня обеспечивает точную индексацию оси B 1°×360°, точность позиционирования 10 секунд, точность повторного позиционирования ±2 секунды и поддерживает многогранную обработку с однократным зажимом;

Диапазон обработки: ход осей X/Y/Z 1000/720/900 мм, расстояние от торца шпинделя до центра рабочего стола составляет 175–1075 мм, подходит для массового производства средних и крупных деталей.

категория	проект		HME63S	HME63D	ЕДИНИЦА
Верстак	Размер стола		630x630	630x630	мм
	Нагрузка на стол		1200	1000	кг
	Количество столов		1	2	шт
Диапазон обработки	Максимальный ход стола (ось X)		1000	1000	мм
	Максимальный ход шпиндельной коробки (ось Y)		720	770	мм
	Максимальный ход колонны (ось Z)		900	900	мм
	Расстояние от конца шпинделя до центра рабочего стола		175-1075	175-1075	мм
	Расстояние от центральной линии шпинделя до поверхности рабочего стола		110-830	110-880	мм
Шпиндель	Конусное отверстие		BT50	BT50
	Тип штифта		P50T-1-MAS403(45°)	P50T-1-MAS403(45°)
	Скорость вращения шпинделя		6000	6000	r/min
Кормить	Диапазон скоростей подачи резания		7	7	м/мин
	Быстрое движение	Ось X	20	20	м/мин
		Ось Y	20	20	м/мин
		Ось Z	20	20	м/мин
Точность	Точность позиционирования		0.01	0.01	мм
Точность	Повторная точность позиционирования		0.006	0.006	мм
Параметры индексной таблицы	Индексация поворотного стола (ось B)		1°x360	1°x360	степень
	Скорость индексации		10	10	об/мин
	Индексация точности позиционирования		10	10	сек
	Индексация повторной точности позиционирования		±2	±2	сек
Внутренний диаметр переднего подшипника шпинделя			100	100	мм

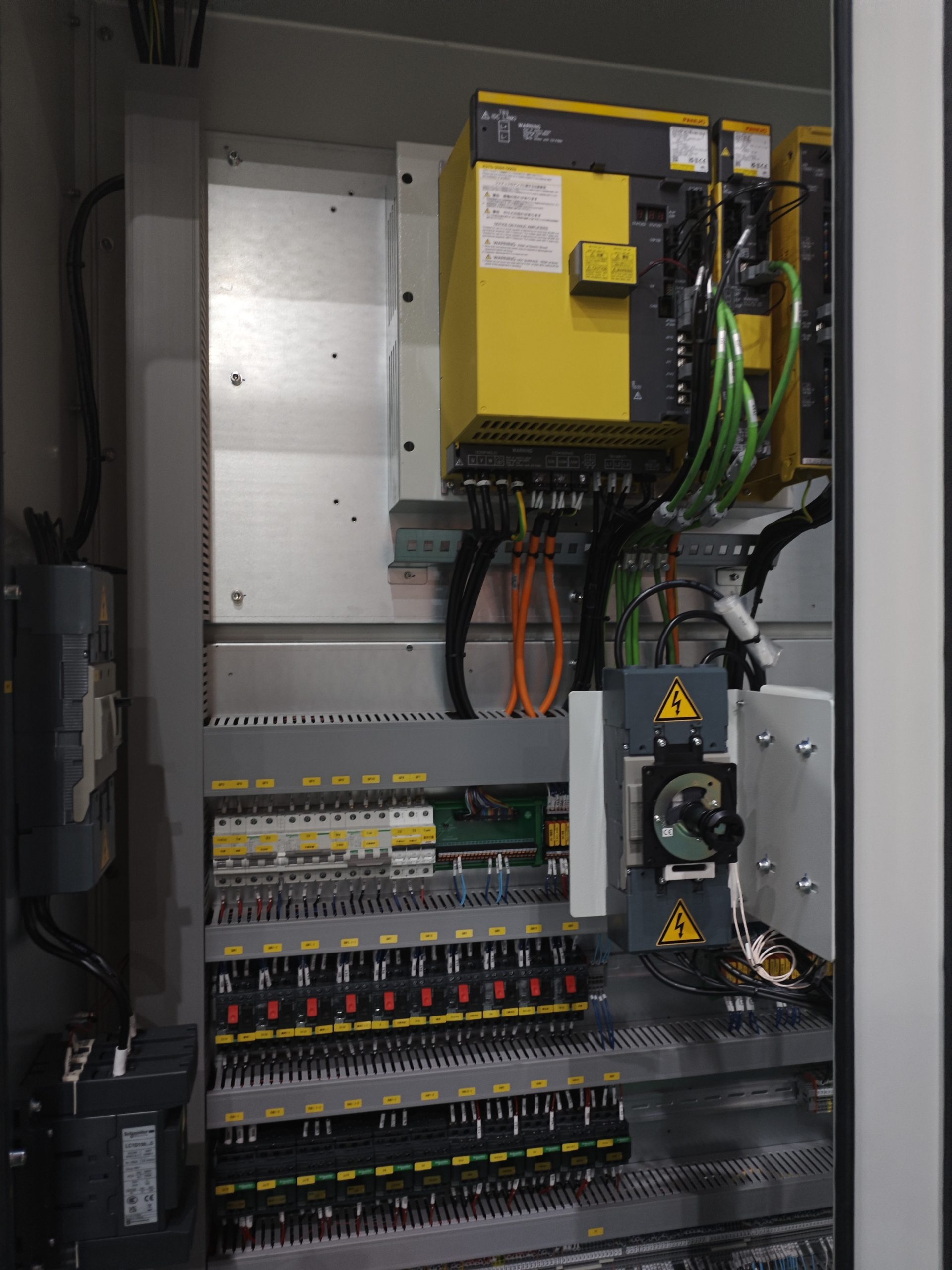

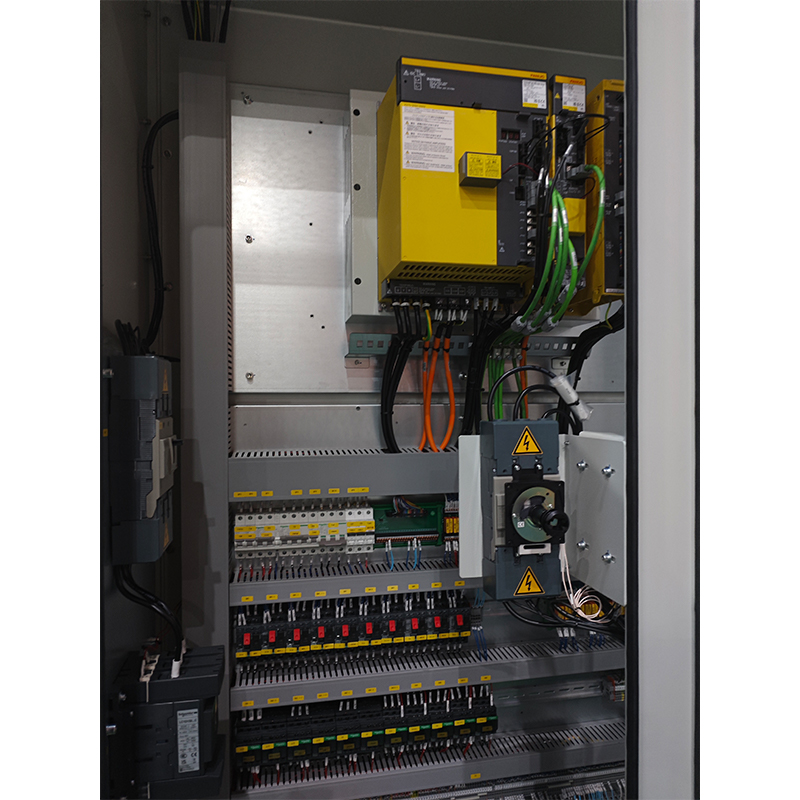

Конфигурация системы	Система		FANUC 0i MF 1 компл.	FANUC 0i MF 1 компл.
	Двигатель оси X		βis22	βis22
			2.5	2.5	кВт
			20	20	Нм
	Двигатель оси Y		βis30B	βis30B
			3	3	кВт
			27	27	Нм
	Двигатель оси Z		βis30	βis30
			3	3	кВт
			27	27	Нм
	Двигатель оси B (вращение стола)		βis22	βis22
			2.5	2.5	кВт
			20	20	Нм
	Двигатель шпинделя		βiIP30	βiIP30
			15/18.5	15/18.5	кВт
			143	143	Нм
Инструментальный магазин	Емкость магазина инструментов		24	24	шт.
	Метод выбора инструмента		Любой	Любой
	Максимальный вес инструмента		15	15	кг
	Максимальная длина инструмента		300	300	мм
	Максимальный диаметр инструмента (непрерывный)		φ105	φ105	мм
	Максимальный диаметр инструмента (почти пустой инструмент)		φ200	φ200	мм
Размеры хоста			472034303350	605041503520	мм
Вес машины			12500	15500	Кг
