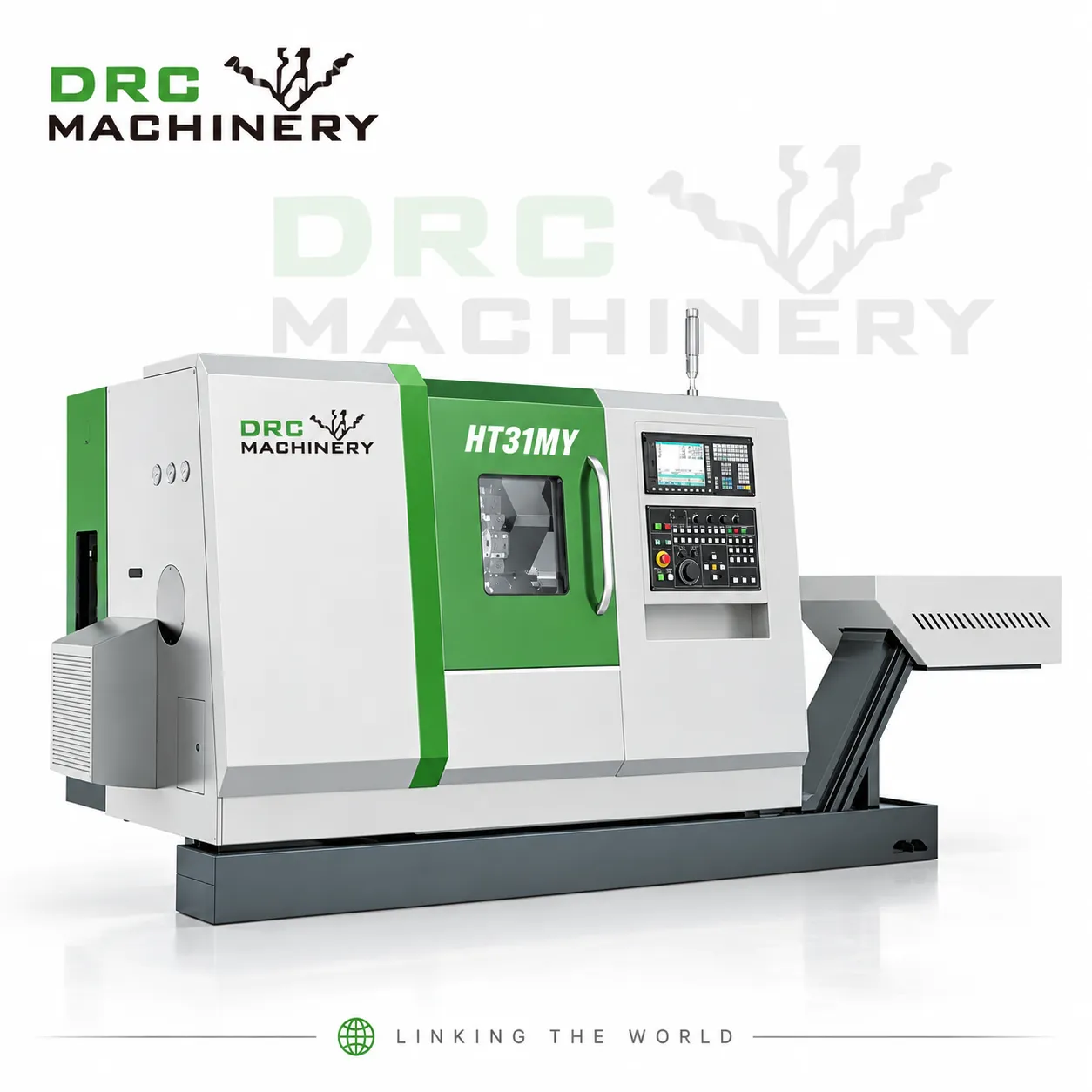

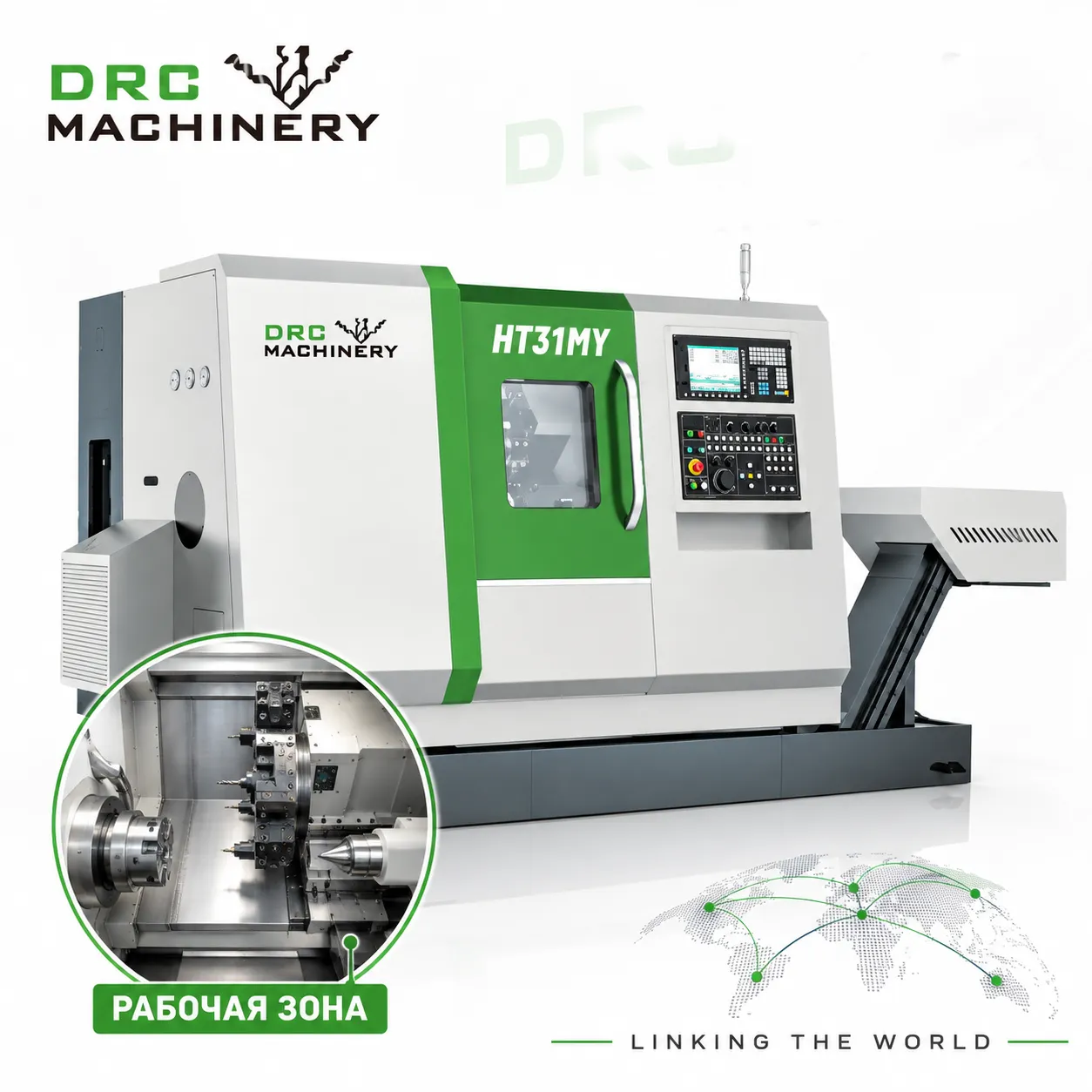

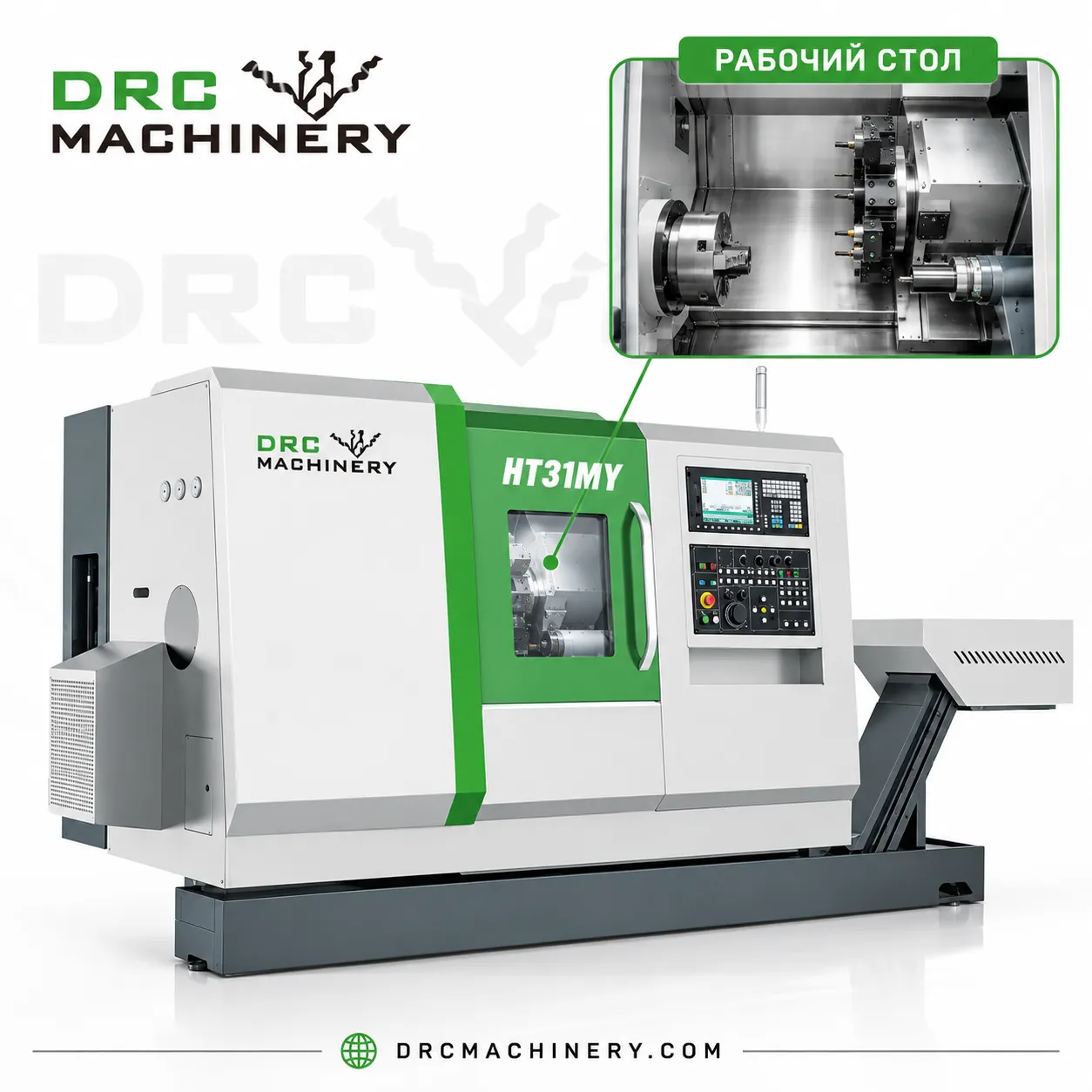

Токарный центр с ЧПУ HT31MY
Основные преимущества HT31MY HT31MY — токарный центр для стабильной обработки деталей в производственных условиях. Наклонная компоновка рабочей зоны упрощает удаление стружки и доступ к инструменту по сравнению с обычной плоской компоновкой. Исполнение осей и инструментальной системы подтверждае...
Описание
маркер
Основные преимущества HT31MY
HT31MY — токарный центр для стабильной обработки деталей в производственных условиях. Наклонная компоновка рабочей зоны упрощает удаление стружки и доступ к инструменту по сравнению с обычной плоской компоновкой. Исполнение осей и инструментальной системы подтверждается для конкретной версии станка.
Технические характеристики HT31MY
Рабочая зона / размеры обработки
| Параметр | Значение | Единица изм. |
|---|---|---|
| Макс. диаметр обработки | φ1200 | mm |
| Макс. длина обработки | 2000/3000 | mm |
Перемещения
| Параметр | Значение | Единица изм. |
|---|---|---|
| Перемещение по осям X/Y/Z | 650/±120/2100 | mm |
| Перемещение по оси Y | ±120 | mm |
Зажимные устройства
| Параметр | Значение | Единица изм. |
|---|---|---|
| Типоразмер патрона | гидравлический патрон 31"/36" | — |
Задняя бабка
| Параметр | Значение | Единица изм. |
|---|---|---|
| Задняя бабка | программируемая задняя бабка с сервоприводом | — |
Шпиндель
| Параметр | Значение | Единица изм. |
|---|---|---|
| Носок шпинделя | A2-28 | — |
| Сквозное отверстие шпинделя | φ230 | mm |
| Мощность шпинделя | 55/75 | kW |
| Макс. крутящий момент шпинделя | 5000 | Nm |
| Макс. частота вращения шпинделя | 1200/1500 | rpm |
| Функция оси C | стандартно, гидравлический зажим с двойным приводом | — |

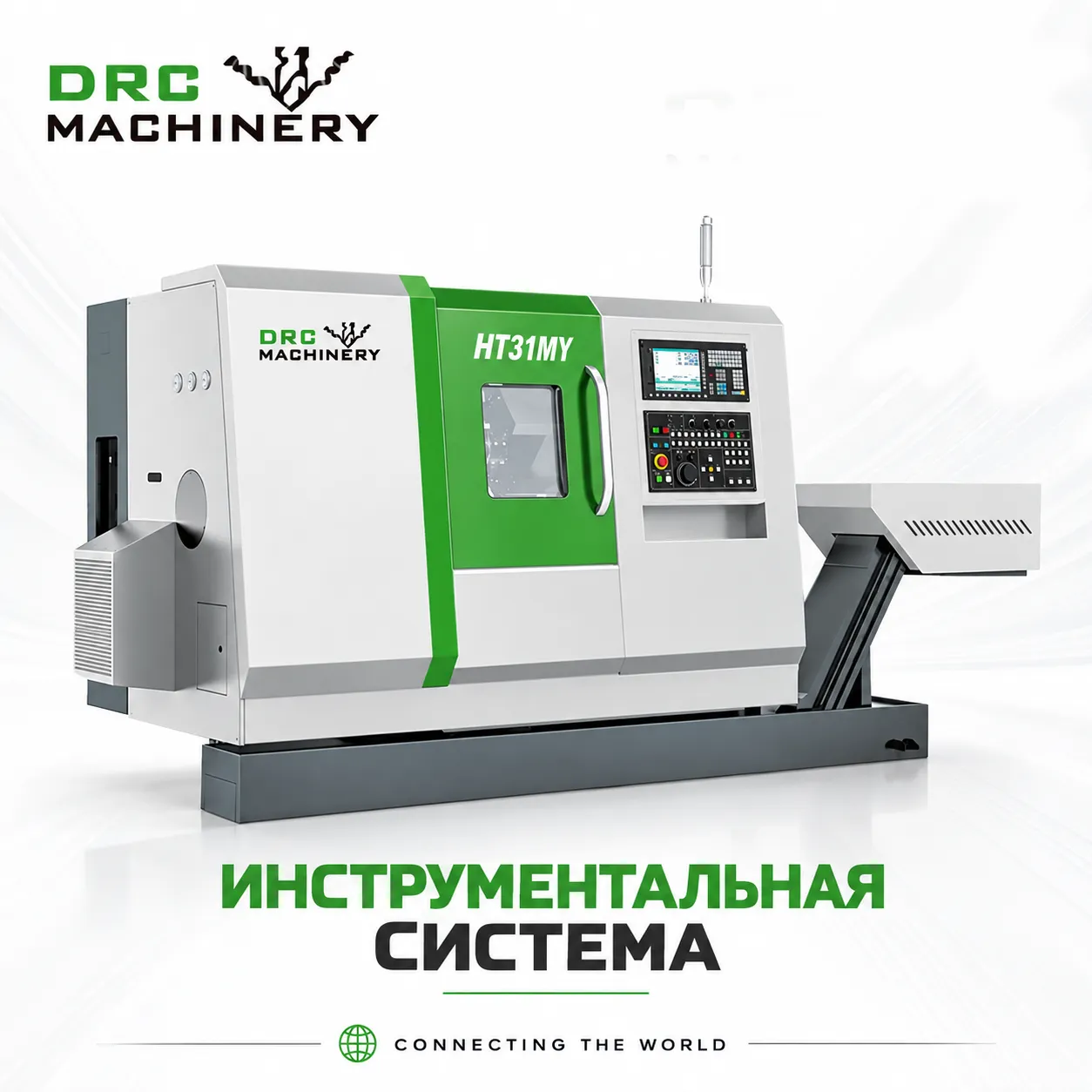

Револьверная головка
| Параметр | Значение | Единица изм. |
|---|---|---|
| Револьверная головка | приводная револьверная головка на 12 поз., BMT75 | — |
| Мощность приводного инструмента | 22/30 | kW |
| Макс. крутящий момент приводного инструмента | 500 | Nm |
| Макс. частота вращения приводного инструмента | 3000 | rpm |
Направляющие
| Параметр | Значение | Единица изм. |
|---|---|---|
| Направляющие | тяжёлые прямоугольные жёсткие направляющие | — |

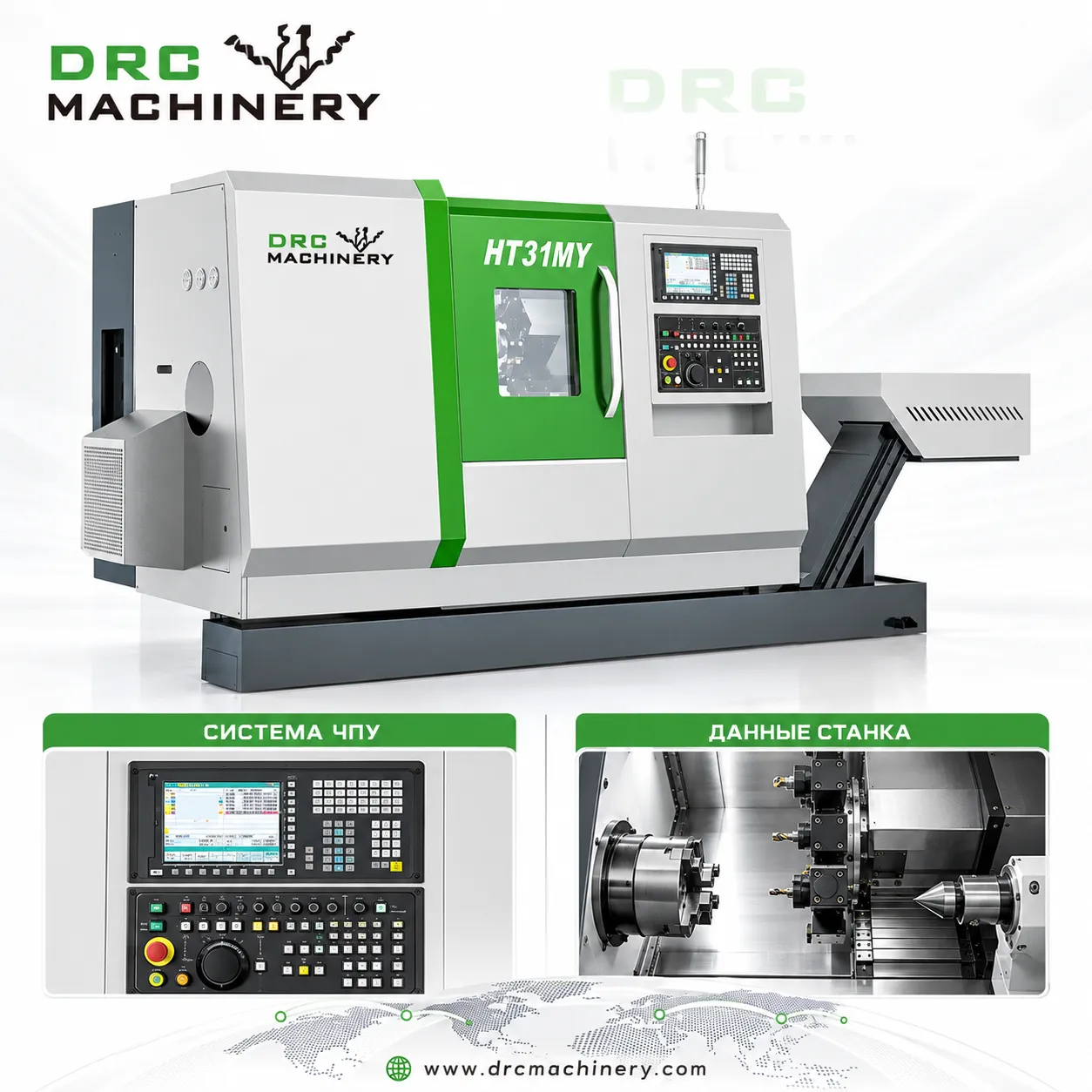

Система ЧПУ
| Параметр | Значение | Единица изм. |
|---|---|---|
| Система ЧПУ | высококлассная система FANUC 31i-B | — |
Электропитание
| Параметр | Значение | Единица изм. |
|---|---|---|
| Установленная мощность | 180 | kVA |
Конструкция
| Параметр | Значение | Единица изм. |
|---|---|---|
| Конструкция станины | цельная чугунная станина | — |
Габариты и масса
| Параметр | Значение | Единица изм. |
|---|---|---|
| Масса станка (нетто) | 35000~45000 | kg |
Преимущества по сравнению с типовыми решениями
- Наклонная рабочая зона обеспечивает более удобное удаление стружки.
- Жесткая конструкция ориентирована на стабильную обработку при серийной загрузке.
- Возможна адаптация оснастки и инструмента под технологию заказчика.
Области применения
Точение валов, втулок, фланцев, дисков и корпусных деталей для автомобильной промышленности, гидравлики, нефтегазового оборудования и общего машиностроения.
Примечание по комплектации: В базе для этого типа оборудования указана необходимость проверки конфигурации. Перед заказом параметры и состав поставки должны быть подтверждены в техническом предложении.
Производственная площадка и инженерная команда DRC Machinery
Следующие фотографии показывают производственный участок и работу специалиста DRC Machinery. Это общие материалы о компании: оборудование на снимках не является станком, описанным на этой странице, и фотографии не подтверждают его сборку или испытания.
Контроль качества и согласование приёмки
Фотографии ключевых узлов, сборки и испытаний конкретного станка предоставляются только при наличии соответствующих проектных материалов.
DRC Machinery на отраслевых выставках
Упаковка и отгрузка оборудования
Ниже показаны общие фотографии подготовки оборудования DRC Machinery к международной перевозке. Они не подтверждают отгрузку модели, описанной на этой странице.
Поставка, документация и сервисная поддержка
Фотографии упаковки и отгрузки на этой странице показывают общий процесс DRC Machinery и не подтверждают отправку именно данной модели. Способ защиты, упаковки и перевозки согласовывается для конкретного заказа.
Состав технической документации, условия установки и пусконаладки, формат обучения, удалённой поддержки и поставки запасных частей определяются в коммерческом предложении и договоре. Сроки, стоимость выезда специалиста и гарантийные обязательства также согласовываются по проекту.
Поставка, установка и послепродажная поддержка
Сколько времени занимает поставка оборудования после оформления заказа?
Срок поставки зависит от модели, комплектации и дополнительных требований. После согласования технических условий мы укажем сроки производства, проверки, упаковки и отгрузки в коммерческом предложении.
Вы организуете экспортную упаковку и международную доставку?
Упаковку и международную доставку можно согласовать для конкретного заказа. Способ упаковки, маршрут, стоимость и ответственность сторон указываются в коммерческом предложении и договоре.
Вы предоставляете помощь при установке и пусконаладке?
В зависимости от модели оборудования и страны установки мы можем обсудить удалённое сопровождение или выезд специалиста. Объём работ, требования к площадке и расходы согласовываются до оформления заказа.
Проводите ли вы обучение операторов?
Обучение операторов может быть предусмотрено в рамках проекта. Его формат, содержание, язык, место проведения и стоимость согласовываются отдельно и указываются в коммерческом предложении или договоре.
Можно ли получить удалённую техническую поддержку при неисправности?
Да, вы можете направить нам описание неисправности, модель станка и сообщение об ошибке. Наши специалисты изучат информацию и предложат дальнейшие действия. Условия технической поддержки определяются договором.
Как заказать расходные материалы и запасные части?
Сообщите нам модель и серийный номер станка, а также название или фотографию нужной детали. Мы проверим совместимость, наличие, стоимость и возможный срок поставки, после чего направим предложение.
Каков гарантийный срок и что покрывает гарантия?
Гарантийный срок, дата его начала, а также перечень покрываемых компонентов и работ указываются в договоре на конкретное оборудование. Условия поставки запасных частей и сервисного обслуживания также зависят от страны установки.
Часто задаваемые вопросы
Можно ли обработать мою деталь на этом станке?
Для подтверждения отправьте чертеж, материал, размеры заготовки, допуски и требуемые операции.
Какая система ЧПУ доступна?
Система ЧПУ и конкретная комплектация должны быть согласованы в техническом предложении.
Как получить точное техническое предложение на
Отправьте чертеж детали, материал, размеры заготовки, допуски, требуемые операции и плановый объем производства. Инженеры DRC Machinery проверят процесс и предложат подходящую конфигурацию.
