Портальный фрезерный центр GMF4034LX
Основные преимущества GMF4034LX GMF4034LX предназначен для обработки сложных поверхностей и крупногабаритных деталей с управляемым положением инструмента. Пятиосевая схема позволяет сократить количество переустановок и повысить согласованность обработки разных поверхностей. Кинематика, шпиндель ...
Описание
маркер
Основные преимущества GMF4034LX
GMF4034LX предназначен для обработки сложных поверхностей и крупногабаритных деталей с управляемым положением инструмента. Пятиосевая схема позволяет сократить количество переустановок и повысить согласованность обработки разных поверхностей. Кинематика, шпиндель и система измерения подтверждаются для выбранной конфигурации.
Общие сведения
- Модель оборудования: GMF4034LX
- Серия оборудования: Пятиосевые портальные обрабатывающие центры с неподвижной траверсой серии GMF (серия 30)
- Тип оборудования: Пятиосевой портальный обрабатывающий центр с неподвижной траверсой

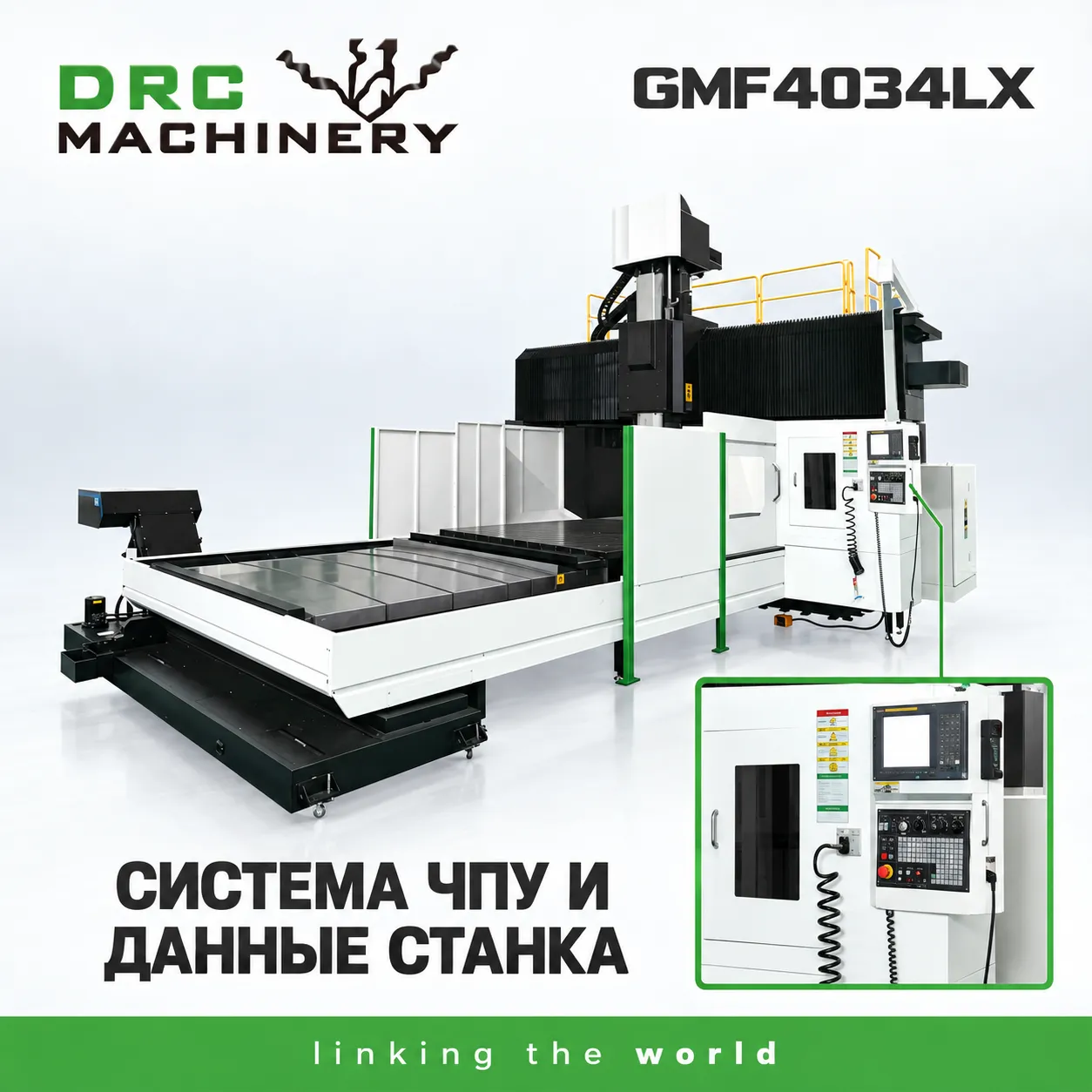

- Система управления: Не предоставлена
- Конусное отверстие шпинделя: HSK-A63
Особенности конструкции
- Портальная конструкция с неподвижной траверсой, симметричная конструкция «коробка в коробке» корпуса оси Z обеспечивают равновесие внутренних напряжений и минимальную температурную деформацию
- Охлаждение гайки ходового винта эффективно ограничивает температурное удлинение и повышает точность всего станка
- Оснащен поворотной головкой AC Kessler (Германия)
- Оси A/C приводятся в движение моментными электродвигателями, что обеспечивает высокие динамические характеристики
- Полностью замкнутая система управления с одновременным управлением по пяти осям предназначена для обработки сложных криволинейных поверхностей прецизионных штампов и пресс-форм

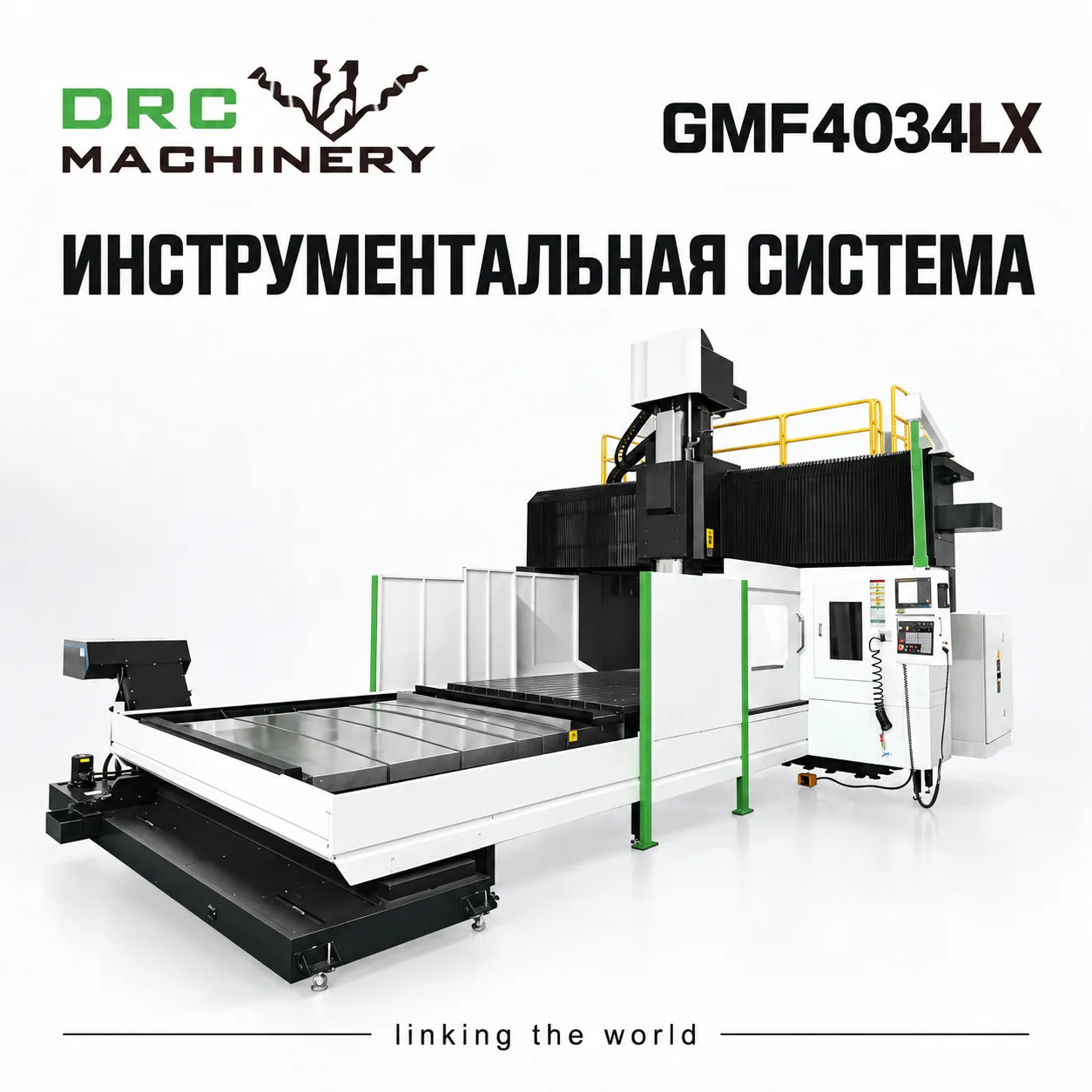

- Оснащен лазерным устройством для измерения инструмента, автоматической системой удаления стружки и водяным охладителем
Особенности продукта
Пятиосевой портальный обрабатывающий центр с неподвижной траверсой модели GMF4034LX имеет портальную конструкцию с неподвижной траверсой и симметричную конструкцию «коробка в коробке» корпуса оси Z, что обеспечивает равновесие внутренних напряжений и минимальную температурную деформацию. Охлаждение гайки ходового винта эффективно ограничивает температурное удлинение. Станок оснащен поворотной головкой AC Kessler (Германия), оси A/C приводятся в движение моментными электродвигателями, полностью замкнутая система управления с одновременным управлением по пяти осям предназначена для обработки сложных криволинейных поверхностей прецизионных штампов и пресс-форм.
Технические характеристики GMF4034LX

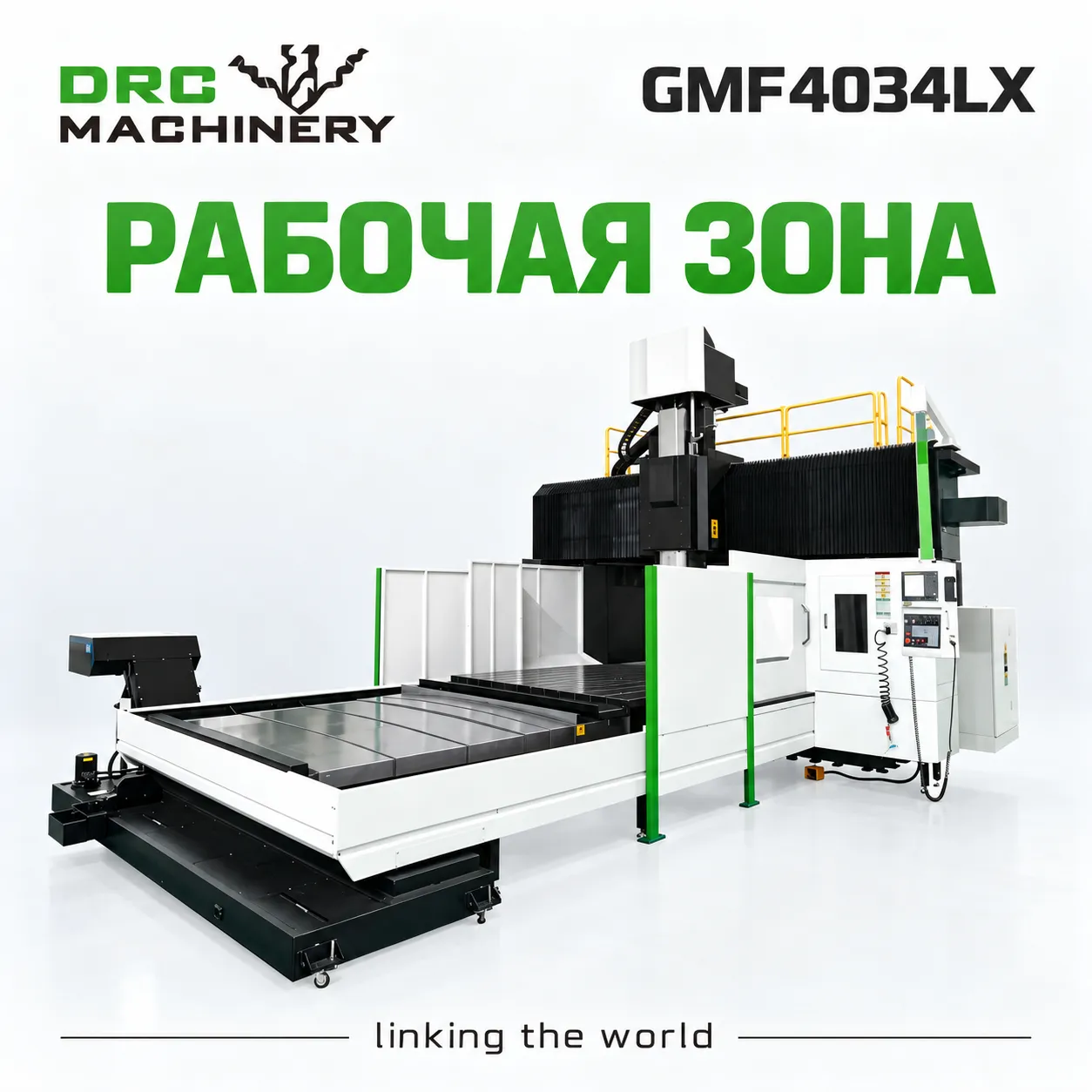

Перемещения
| Параметр | Значение | Единица изм. |
|---|---|---|
| Перемещение по оси X | 4000 | mm |
| Перемещение по оси Y | 3400 | mm |
Подачи и скорости
| Параметр | Значение | Единица изм. |
|---|---|---|
| Скорость быстрого перемещения по оси X | 10 | m/min |
| Скорость быстрого перемещения по оси Y | 15 | m/min |
| Скорость быстрого перемещения по оси Z | 10 | m/min |

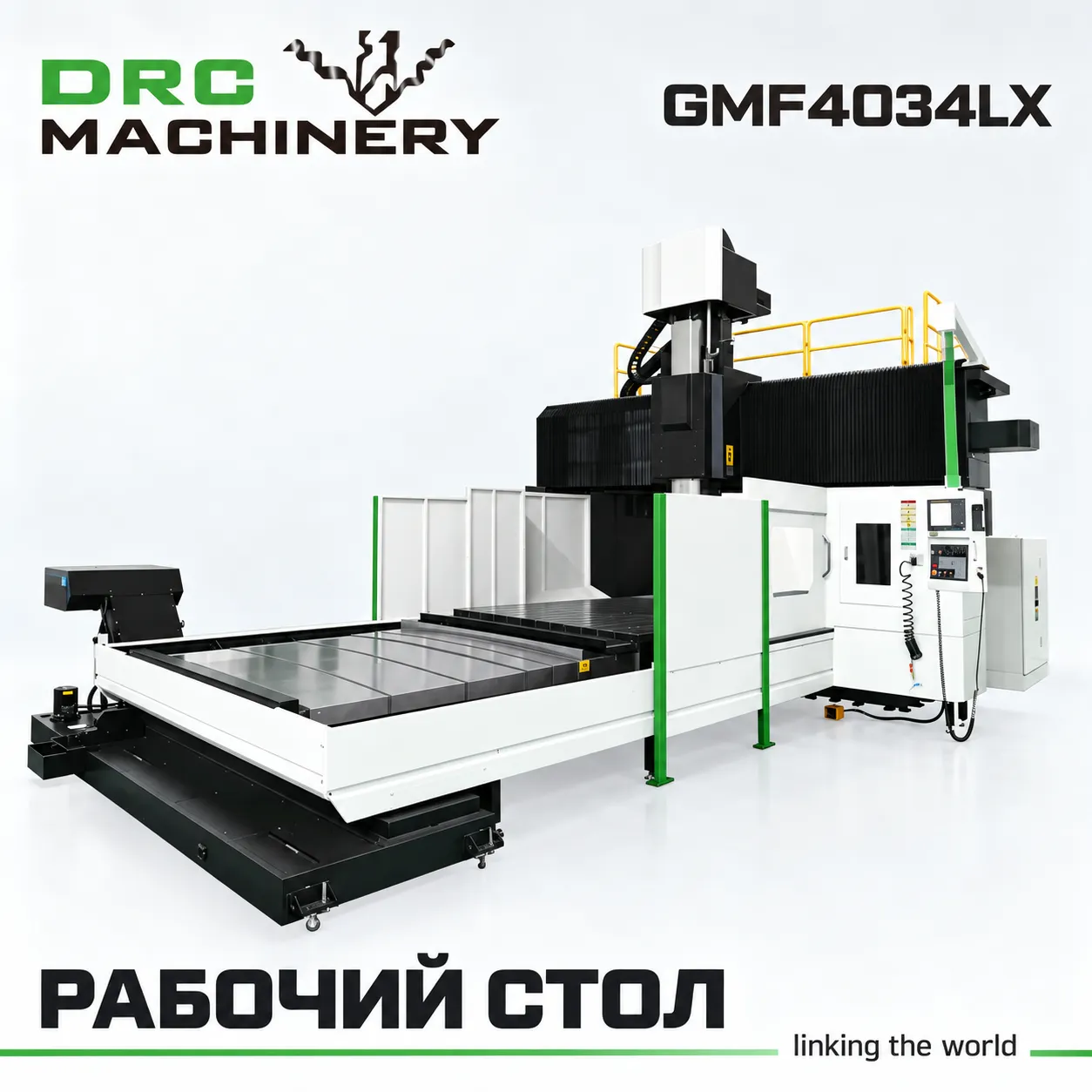

Рабочий стол
| Параметр | Значение | Единица изм. |
|---|---|---|
| Размер рабочего стола | 4000×2500 | mm |

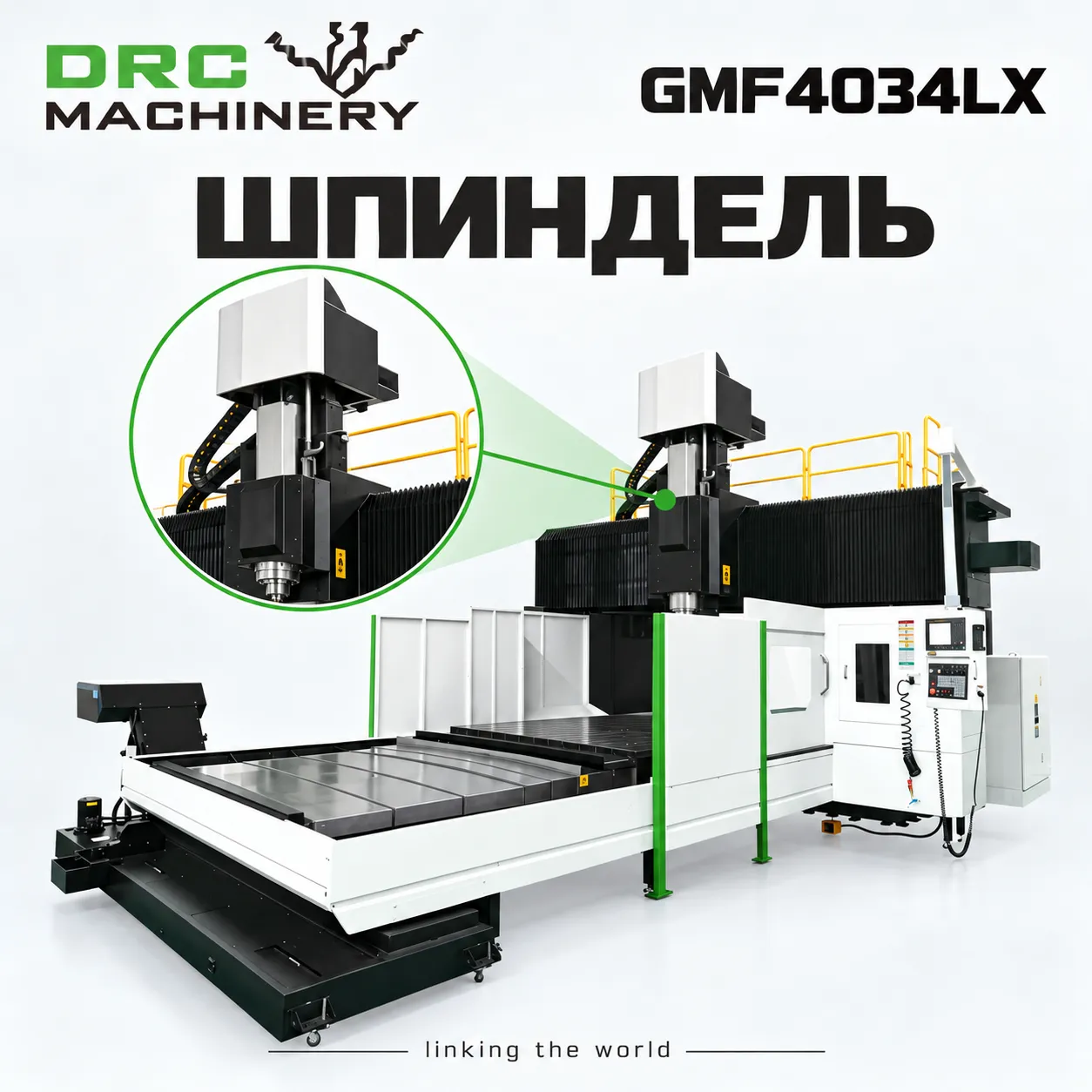

Шпиндель
| Параметр | Значение | Единица изм. |
|---|---|---|
| Угол качания оси A | ±106° | — |
| Угол поворота оси C | ±240° | — |
| Тип шпинделя | поворотная головка AC (Kessler, Германия) | — |
| Конус шпинделя | HSK-A63 | — |
| Частота вращения шпинделя | 18000 | rpm |
| Макс. крутящий момент шпинделя (S1/S6) | 89.5/111 | Nm |
Точность
| Параметр | Значение | Единица изм. |
|---|---|---|
| Точность позиционирования по оси X | 0.012 | mm |
| Точность позиционирования по оси Y | 0.010 | mm |
| Точность позиционирования по оси Z | 0.008 | mm |
Электроприводы и двигатели
| Параметр | Значение | Единица изм. |
|---|---|---|
| Мощность главного двигателя (S1/S6) | 56/70 | kW |
Электропитание
| Параметр | Значение | Единица изм. |
|---|---|---|
| Мощность электроснабжения | 100 | KVA |
Габариты и масса
| Параметр | Значение | Единица изм. |
|---|---|---|
| Масса станка | 47 | T |
Преимущества по сравнению с типовыми решениями
- Сложные поверхности можно обрабатывать за меньшее число установов, чем на трехосевом оборудовании.
- Уменьшается накопление погрешности между отдельными установами детали.
- Конфигурация подбирается по геометрии, материалу и требованиям к поверхности.
Области применения
Изготовление пресс-форм, авиационных и энергетических деталей, крупных корпусов, лопаток и других изделий со сложной пространственной геометрией.
Примечание по комплектации: В базе для этого типа оборудования указана необходимость проверки конфигурации. Перед заказом параметры и состав поставки должны быть подтверждены в техническом предложении.
Производственная площадка и инженерная команда DRC Machinery
Следующие фотографии показывают производственный участок и работу специалиста DRC Machinery. Это общие материалы о компании: оборудование на снимках не является станком, описанным на этой странице, и фотографии не подтверждают его сборку или испытания.
Контроль качества и согласование приёмки
Фотографии ключевых узлов, сборки и испытаний конкретного станка предоставляются только при наличии соответствующих проектных материалов.
DRC Machinery на отраслевых выставках
Упаковка и отгрузка оборудования
Ниже показаны общие фотографии подготовки оборудования DRC Machinery к международной перевозке. Они не подтверждают отгрузку модели, описанной на этой странице.
Поставка, документация и сервисная поддержка
Фотографии упаковки и отгрузки на этой странице показывают общий процесс DRC Machinery и не подтверждают отправку именно данной модели. Способ защиты, упаковки и перевозки согласовывается для конкретного заказа.
Состав технической документации, условия установки и пусконаладки, формат обучения, удалённой поддержки и поставки запасных частей определяются в коммерческом предложении и договоре. Сроки, стоимость выезда специалиста и гарантийные обязательства также согласовываются по проекту.
Поставка, установка и послепродажная поддержка
Сколько времени занимает поставка оборудования после оформления заказа?
Срок поставки зависит от модели, комплектации и дополнительных требований. После согласования технических условий мы укажем сроки производства, проверки, упаковки и отгрузки в коммерческом предложении.
Вы организуете экспортную упаковку и международную доставку?
Упаковку и международную доставку можно согласовать для конкретного заказа. Способ упаковки, маршрут, стоимость и ответственность сторон указываются в коммерческом предложении и договоре.
Вы предоставляете помощь при установке и пусконаладке?
В зависимости от модели оборудования и страны установки мы можем обсудить удалённое сопровождение или выезд специалиста. Объём работ, требования к площадке и расходы согласовываются до оформления заказа.
Проводите ли вы обучение операторов?
Обучение операторов может быть предусмотрено в рамках проекта. Его формат, содержание, язык, место проведения и стоимость согласовываются отдельно и указываются в коммерческом предложении или договоре.
Можно ли получить удалённую техническую поддержку при неисправности?
Да, вы можете направить нам описание неисправности, модель станка и сообщение об ошибке. Наши специалисты изучат информацию и предложат дальнейшие действия. Условия технической поддержки определяются договором.
Как заказать расходные материалы и запасные части?
Сообщите нам модель и серийный номер станка, а также название или фотографию нужной детали. Мы проверим совместимость, наличие, стоимость и возможный срок поставки, после чего направим предложение.
Каков гарантийный срок и что покрывает гарантия?
Гарантийный срок, дата его начала, а также перечень покрываемых компонентов и работ указываются в договоре на конкретное оборудование. Условия поставки запасных частей и сервисного обслуживания также зависят от страны установки.
Часто задаваемые вопросы
Всегда ли требуется одновременная пятиосевая обработка?
Нет. Режим обработки выбирается по геометрии детали; возможны позиционная и одновременная стратегии при соответствующей конфигурации.
Какие данные нужны для технологической оценки?
Нужны 3D-модель, чертеж, материал, допуски, требования к поверхности и информация о заготовке.
Как получить точное техническое предложение на
Отправьте чертеж детали, материал, размеры заготовки, допуски, требуемые операции и плановый объем производства. Инженеры DRC Machinery проверят процесс и предложат подходящую конфигурацию.
\n
Запросить техническое предложение
Отправьте чертёж детали, материал, размеры и массу заготовки, перечень операций, ключевые допуски, планируемый объём выпуска и страну поставки. Техническая команда проверит применимость конфигурации и подготовит предложение для вашего проекта.
