Портальный фрезерный центр GMF3028R
Основные преимущества GMF3028R GMF3028R предназначен для обработки крупных плит, рам, оснований и пресс-форм. Портальная компоновка обеспечивает широкую рабочую зону и удобна для тяжелых и габаритных заготовок. Шпиндель, головка и дополнительные опции выбираются по материалу и технологической за...
Описание
маркер
Основные преимущества GMF3028R
GMF3028R предназначен для обработки крупных плит, рам, оснований и пресс-форм. Портальная компоновка обеспечивает широкую рабочую зону и удобна для тяжелых и габаритных заготовок. Шпиндель, головка и дополнительные опции выбираются по материалу и технологической задаче.
Основная информация
- Модель оборудования：GMF3028R
- Серия оборудования：серия GMF, портальные обрабатывающие центры (серия 28)
Конструктивные особенности
- В конструкции станины предусмотрены четыре сверхмощные направляющие 55# с большим межосевым расстоянием. В сочетании с массивными стенками и рёбрами жёсткости в форме иероглифа «ми» это обеспечивает высокую жёсткость и предотвращает механические деформации.
- Станина закреплена усиленными фундаментными болтами, что повышает механическую точность и обеспечивает стабильность работы и динамическую точность.
- По оси X применяются серводвигатель и немецкий высокоточный редуктор; реализованы двухдвигательная выборка зазора и двойной привод.
- В системе привода оси Y используется серводвигатель переменного тока и немецкий высокоточный редуктор, что обеспечивает большой крутящий момент и стабильное движение.
- Рабочий стол изготовлен из отливки из материала HT300 и отличается высокой износостойкостью и хорошими характеристиками сопротивления сжатию.
- Квадратный ползун 420×420mm/450×450mm в стандартной комплектации оснащён полностью зубчатой коробкой передач для силового резания.
- Для квадратного ползуна в зависимости от модели машины опционально доступен двойной привод по оси Z.
- Опционально доступны различные фрезерные головки, включая автоматическую угловую головку и автоматическую универсальную головку.
Особенности продукции
Портальные обрабатывающие центры серии GMF (серия 28) имеют конструкцию с широким портальным проёмом и квадратным ползуном и подходят для обработки пресс-форм среднего размера.
Технические характеристики GMF3028R

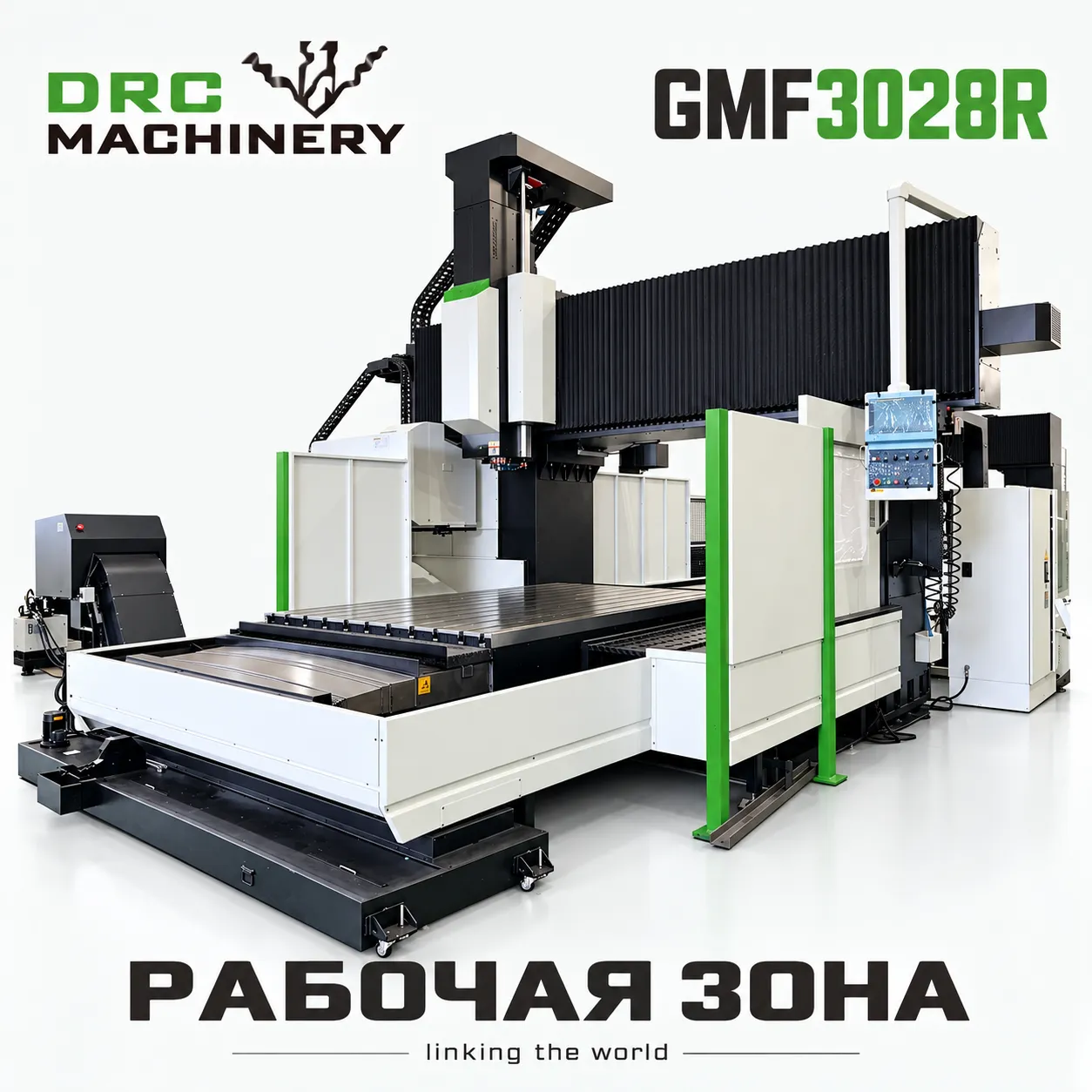

Перемещения
| Параметр | Значение | Единица изм. |
|---|---|---|
| Перемещение по оси X | 3200 | mm |
| Перемещение по оси Y | 3300 | mm |
| Перемещение по оси Z | 1000 | mm |
Подачи и скорости
| Параметр | Значение | Единица изм. |
|---|---|---|
| Скорость быстрых перемещений (X/Y/Z) | 12/12/10 | m/min |
| Скорость рабочей подачи | 10 | m/min |

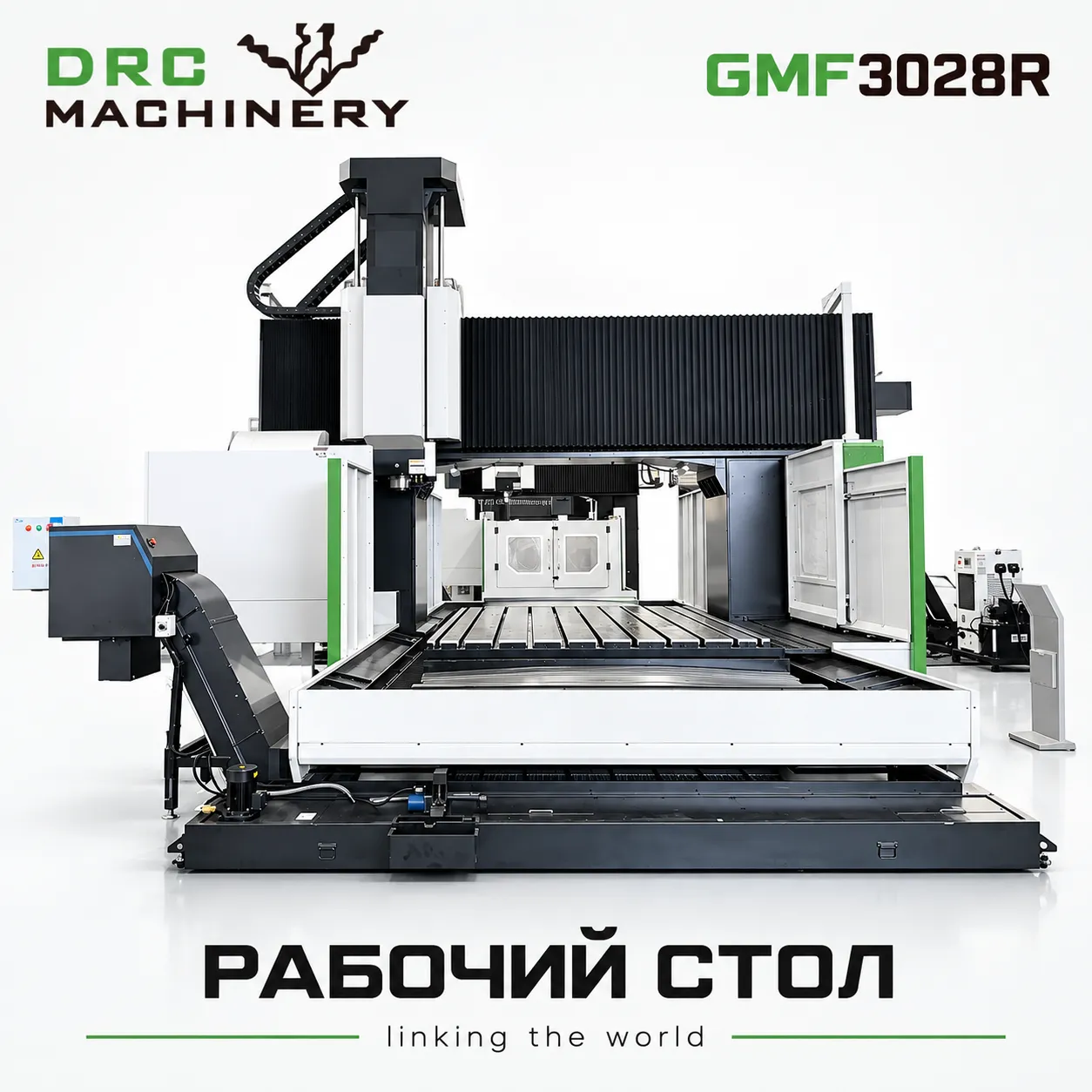

Рабочий стол
| Параметр | Значение | Единица изм. |
|---|---|---|
| Размер рабочего стола | 3000×2000 | mm |
| Макс. нагрузка на рабочий стол | 16 | T |
| Т-образные пазы стола | 9-28×200+2-28×140 | mm |
| Расстояние между колоннами | 3300 | mm |

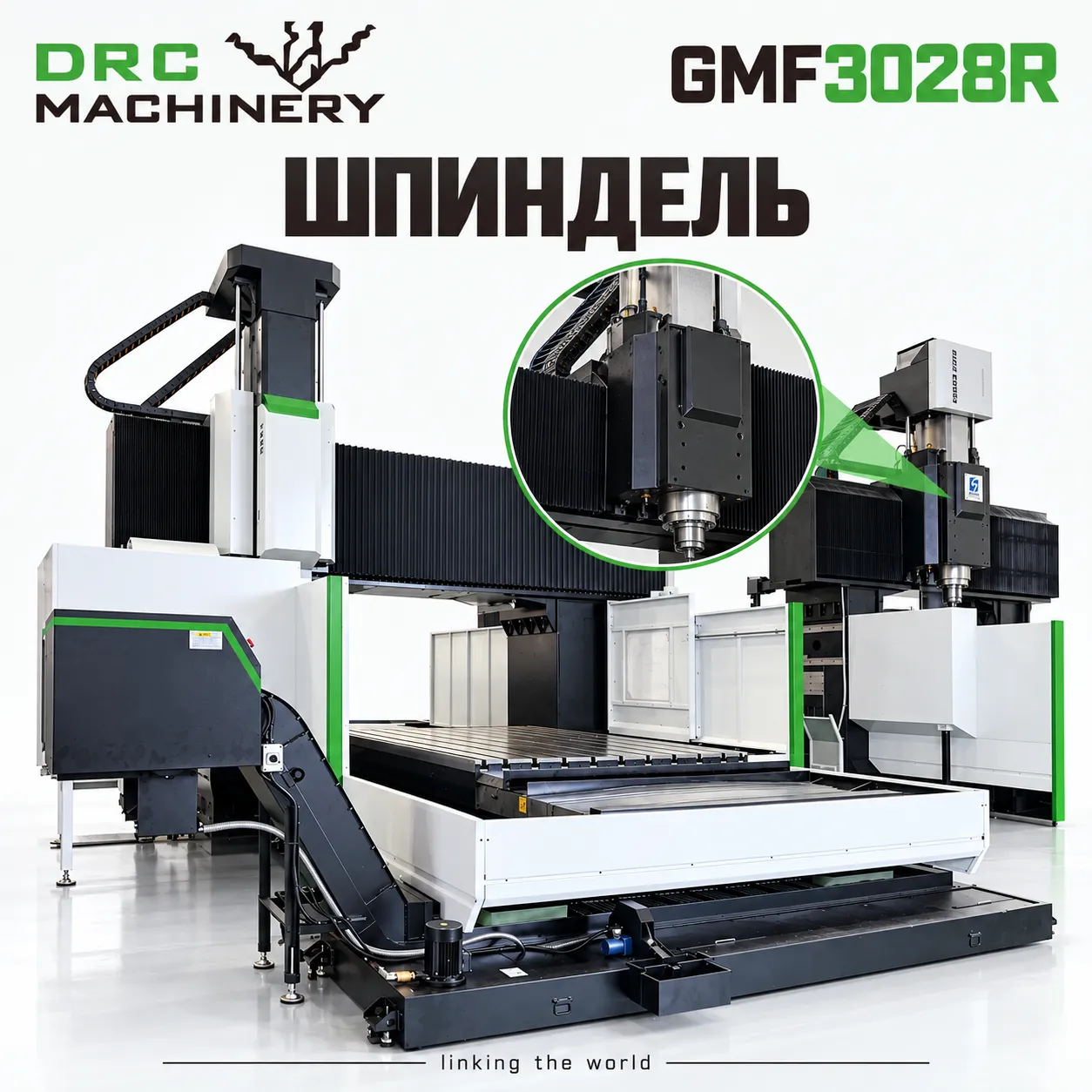

Шпиндель
| Параметр | Значение | Единица изм. |
|---|---|---|
| Расстояние от торца шпинделя до стола | 250-1250 (короткий носок) / 160-1160 (длинный носок) | mm |
| Частота вращения шпинделя | 6000 | rpm |
| Конус шпинделя | BT50 | |
| Мощность двигателя шпинделя | 22/26 | kW |
| Макс. крутящий момент шпинделя | 278 (ременная передача) / 1226 (зубчатая передача) | Nm |
| Сечение ползуна | 420×420 | mm |

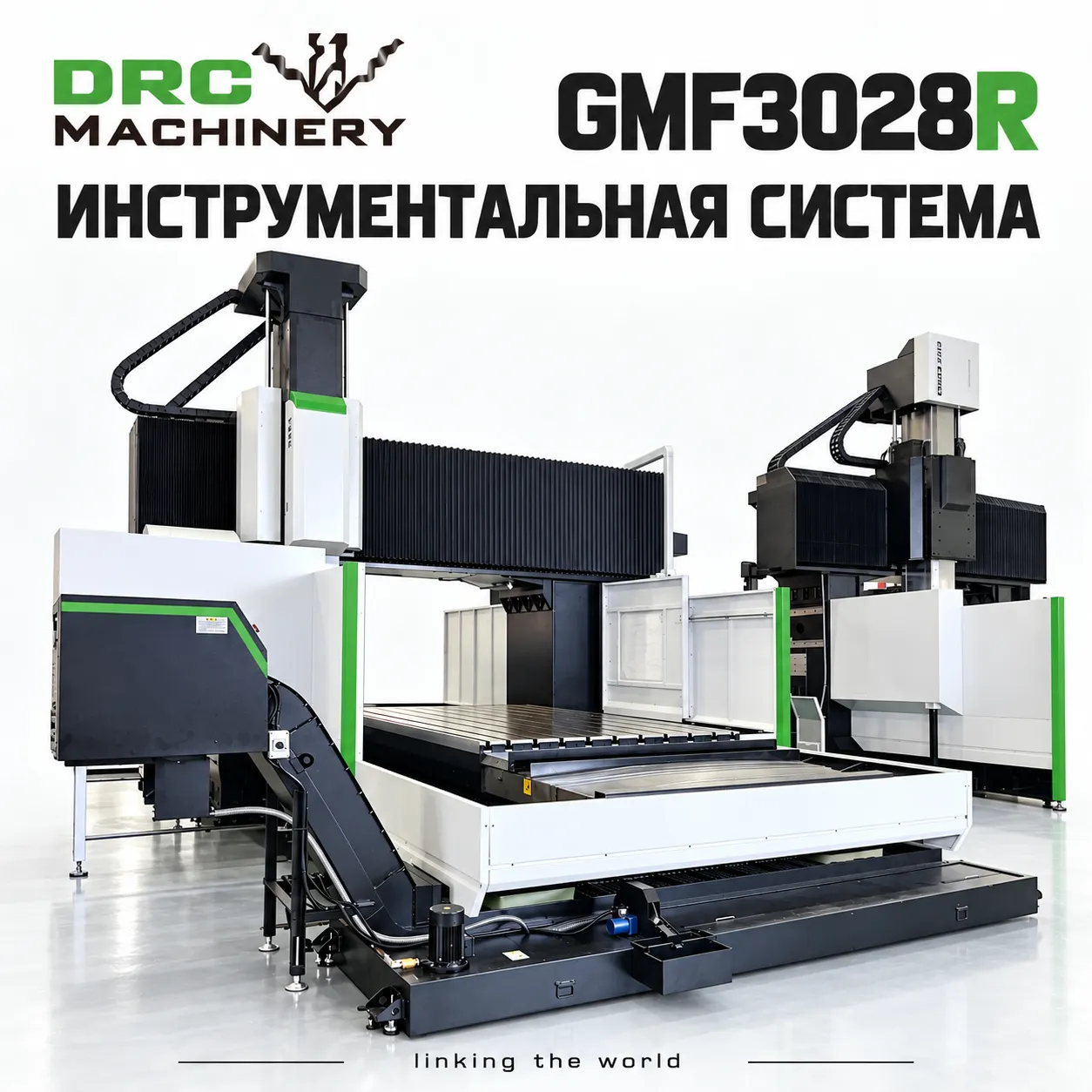

Инструментальный магазин
| Параметр | Значение | Единица изм. |
|---|---|---|
| Ёмкость инструментального магазина | 24 | шт. |
| Макс. диаметр инструмента (занятое/свободное гнездо) | Φ100/Φ200 | mm |
| Макс. длина инструмента | 300 | mm |
| Макс. масса инструмента | 15 | kg |
Точность
| Параметр | Значение | Единица изм. |
|---|---|---|
| Точность позиционирования (X/Y/Z) | 0.018/0.02/0.015 | mm |
| Точность повторного позиционирования (X/Y/Z) | 0.012/0.012/0.01 | mm |

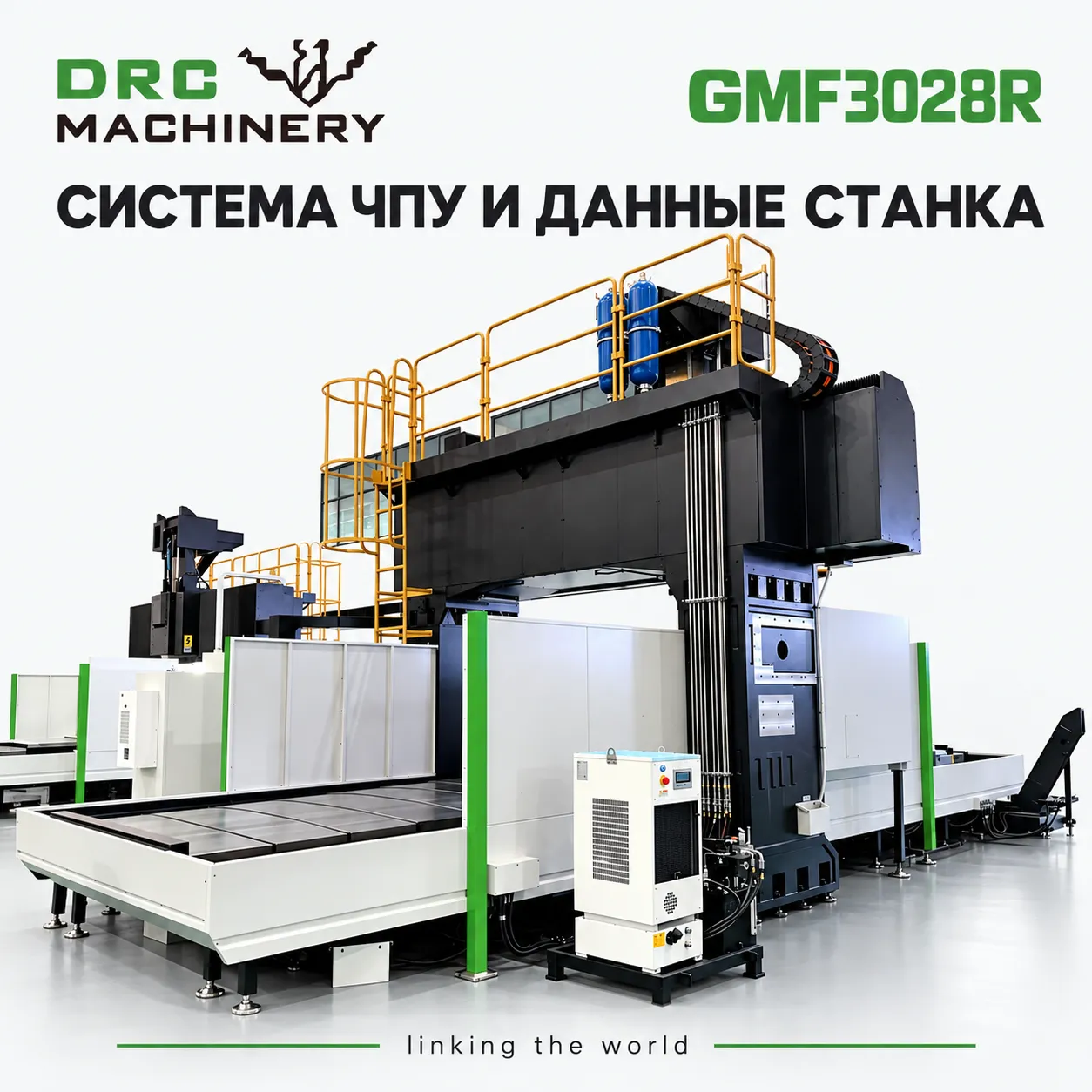

Система ЧПУ
| Параметр | Значение | Единица изм. |
|---|---|---|
| Система ЧПУ | FANUC-0i MF |
Электропитание
| Параметр | Значение | Единица изм. |
|---|---|---|
| Суммарная мощность электроснабжения станка | 55 | KVA |
Габариты и масса
| Параметр | Значение | Единица изм. |
|---|---|---|
| Масса станка | 37 | T |
| Габаритные размеры (Д×Ш×В) | 8300×6450×5680 | mm |
Преимущества по сравнению с типовыми решениями
- Портальная схема обеспечивает более широкий доступ к крупной детали, чем стандартный вертикальный центр.
- Жесткая рама ориентирована на стабильную обработку больших заготовок.
- Возможна адаптация шпинделя, головки и измерительных систем под проект.
Области применения
Обработка станин, плит, рам, пресс-форм и крупных корпусных деталей для автомобильной, энергетической, судостроительной и общей промышленности.
Примечание по комплектации: В базе для этого типа оборудования указана необходимость проверки конфигурации. Перед заказом параметры и состав поставки должны быть подтверждены в техническом предложении.
Производственная площадка и инженерная команда DRC Machinery
Следующие фотографии показывают производственный участок и работу специалиста DRC Machinery. Это общие материалы о компании: оборудование на снимках не является станком, описанным на этой странице, и фотографии не подтверждают его сборку или испытания.
Контроль качества и согласование приёмки
Фотографии ключевых узлов, сборки и испытаний конкретного станка предоставляются только при наличии соответствующих проектных материалов.
DRC Machinery на отраслевых выставках
Упаковка и отгрузка оборудования
Ниже показаны общие фотографии подготовки оборудования DRC Machinery к международной перевозке. Они не подтверждают отгрузку модели, описанной на этой странице.
Поставка, документация и сервисная поддержка
Фотографии упаковки и отгрузки на этой странице показывают общий процесс DRC Machinery и не подтверждают отправку именно данной модели. Способ защиты, упаковки и перевозки согласовывается для конкретного заказа.
Состав технической документации, условия установки и пусконаладки, формат обучения, удалённой поддержки и поставки запасных частей определяются в коммерческом предложении и договоре. Сроки, стоимость выезда специалиста и гарантийные обязательства также согласовываются по проекту.
Поставка, установка и послепродажная поддержка
Сколько времени занимает поставка оборудования после оформления заказа?
Срок поставки зависит от модели, комплектации и дополнительных требований. После согласования технических условий мы укажем сроки производства, проверки, упаковки и отгрузки в коммерческом предложении.
Вы организуете экспортную упаковку и международную доставку?
Упаковку и международную доставку можно согласовать для конкретного заказа. Способ упаковки, маршрут, стоимость и ответственность сторон указываются в коммерческом предложении и договоре.
Вы предоставляете помощь при установке и пусконаладке?
В зависимости от модели оборудования и страны установки мы можем обсудить удалённое сопровождение или выезд специалиста. Объём работ, требования к площадке и расходы согласовываются до оформления заказа.
Проводите ли вы обучение операторов?
Обучение операторов может быть предусмотрено в рамках проекта. Его формат, содержание, язык, место проведения и стоимость согласовываются отдельно и указываются в коммерческом предложении или договоре.
Можно ли получить удалённую техническую поддержку при неисправности?
Да, вы можете направить нам описание неисправности, модель станка и сообщение об ошибке. Наши специалисты изучат информацию и предложат дальнейшие действия. Условия технической поддержки определяются договором.
Как заказать расходные материалы и запасные части?
Сообщите нам модель и серийный номер станка, а также название или фотографию нужной детали. Мы проверим совместимость, наличие, стоимость и возможный срок поставки, после чего направим предложение.
Каков гарантийный срок и что покрывает гарантия?
Гарантийный срок, дата его начала, а также перечень покрываемых компонентов и работ указываются в договоре на конкретное оборудование. Условия поставки запасных частей и сервисного обслуживания также зависят от страны установки.
Часто задаваемые вопросы
Как проверить, подойдет ли рабочая зона?
Нужно сопоставить чертеж и габариты заготовки с ходами осей, проходом портала, высотой обработки и грузоподъемностью стола.
Можно ли выбрать другую шпиндельную конфигурацию?
Возможные варианты оцениваются по материалу, режимам резания, инструменту и требованиям к поверхности.
Как получить точное техническое предложение на
Отправьте чертеж детали, материал, размеры заготовки, допуски, требуемые операции и плановый объем производства. Инженеры DRC Machinery проверят процесс и предложат подходящую конфигурацию.
