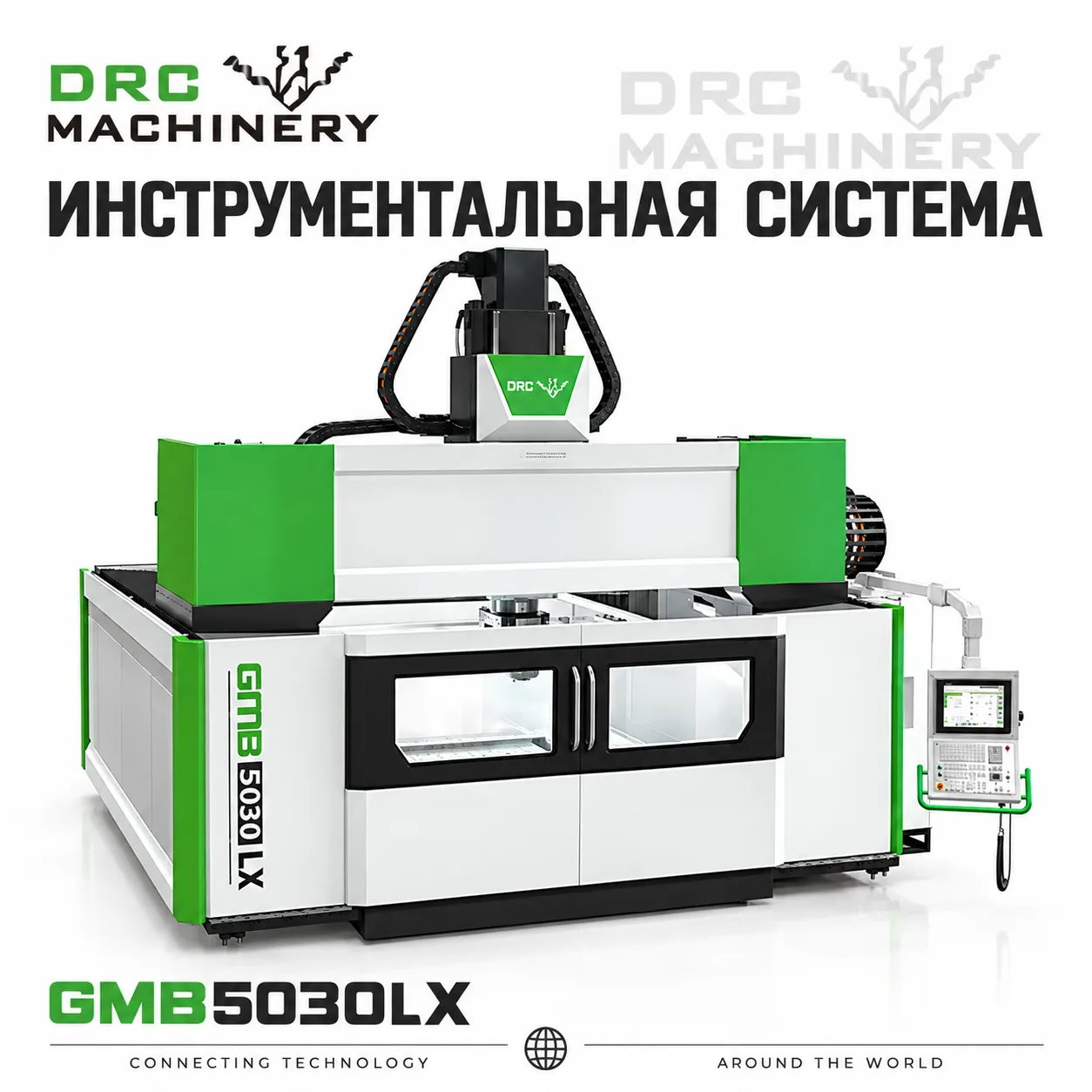

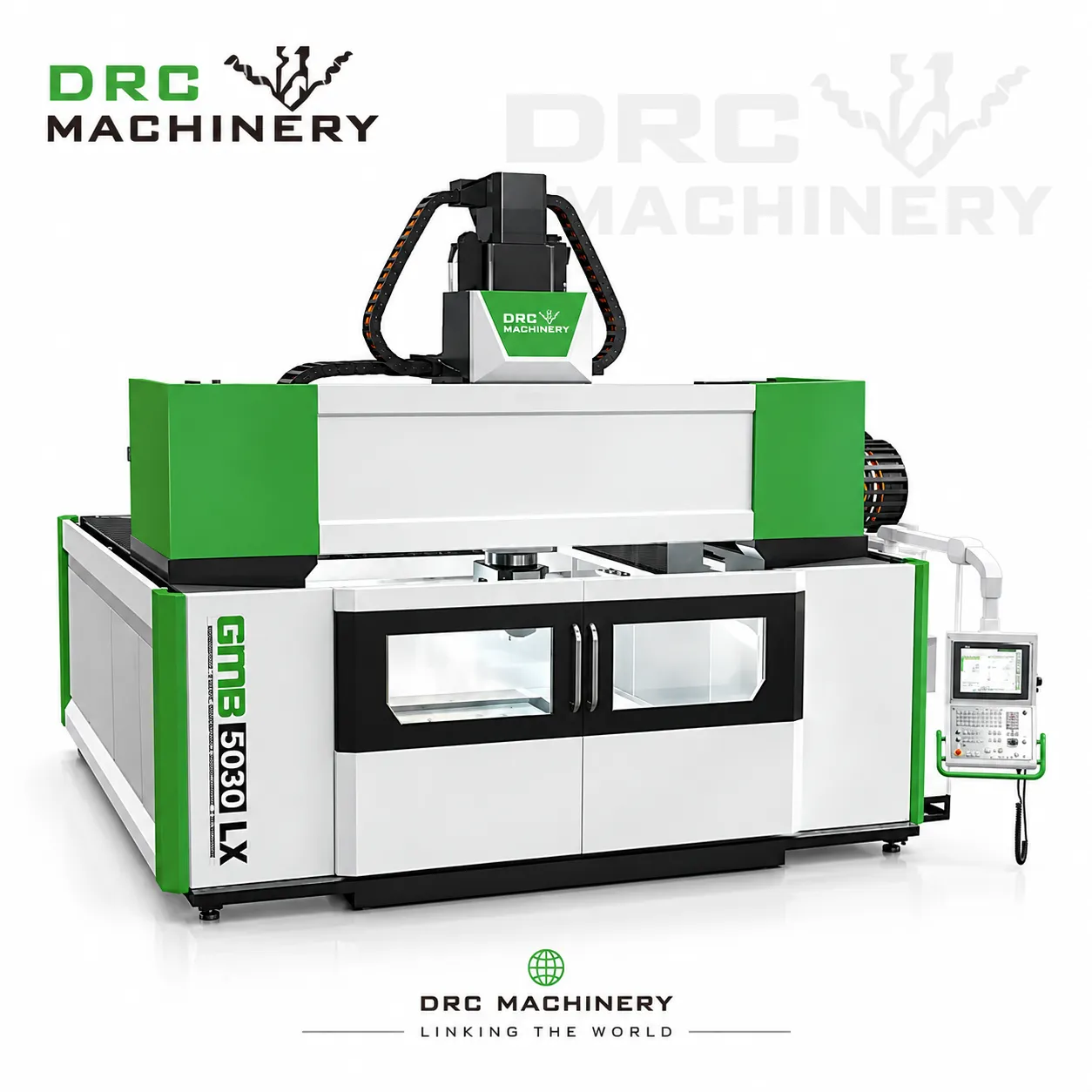

Пятиосевой портальный центр GMB5030LX
Основные преимущества GMB5030LX GMB5030LX предназначен для обработки сложных поверхностей и крупногабаритных деталей с управляемым положением инструмента. Пятиосевая схема позволяет сократить количество переустановок и повысить согласованность обработки разных поверхностей. Кинематика, шпиндель ...
Описание
маркер
Основные преимущества GMB5030LX
GMB5030LX предназначен для обработки сложных поверхностей и крупногабаритных деталей с управляемым положением инструмента. Пятиосевая схема позволяет сократить количество переустановок и повысить согласованность обработки разных поверхностей. Кинематика, шпиндель и система измерения подтверждаются для выбранной конфигурации.

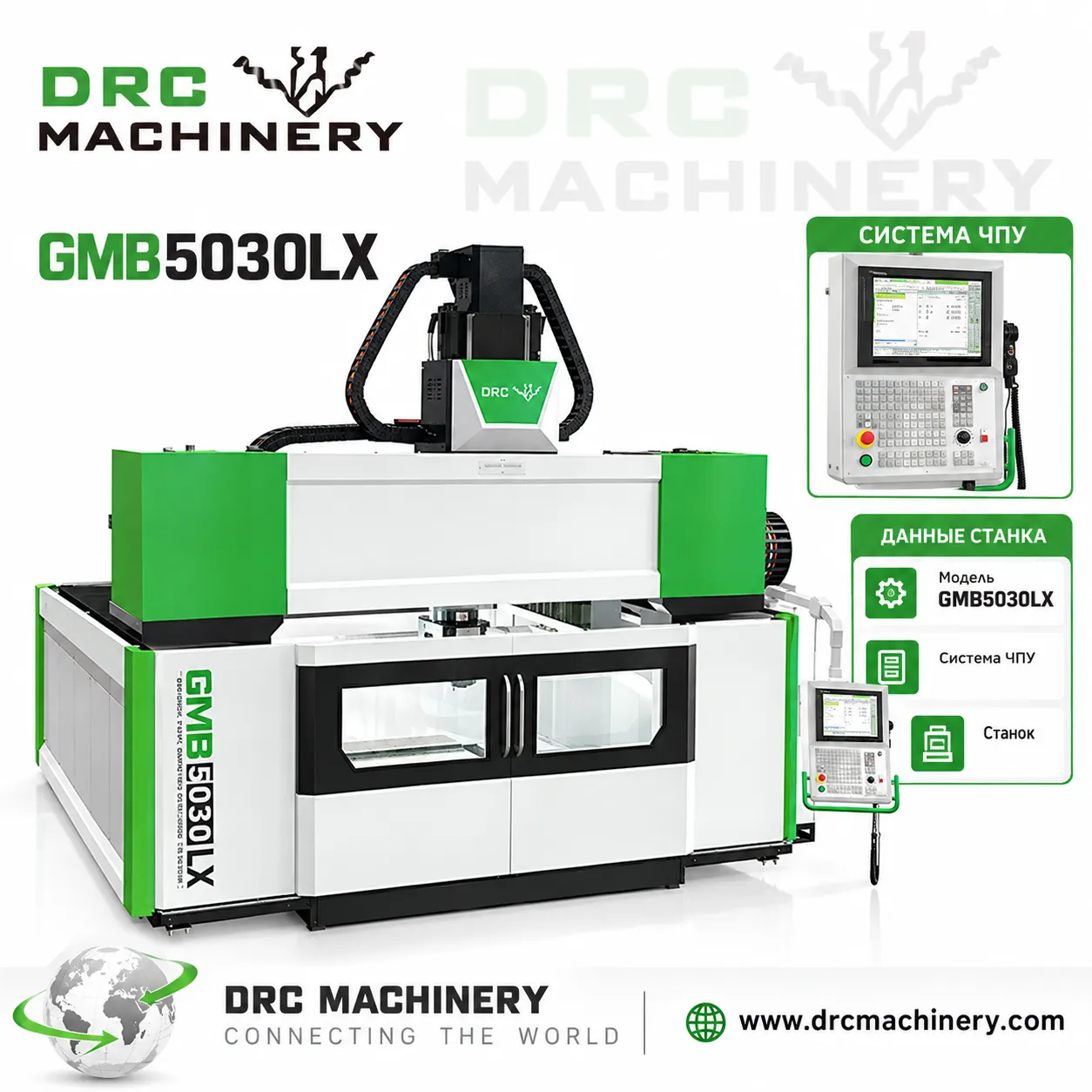

Общие сведения
- Модель оборудования: GMB5030LX
- Серия оборудования: Пятиосевой портальный обрабатывающий центр мостового типа серии GMB
- Тип оборудования: Пятиосевой портальный обрабатывающий центр мостового типа
- Система управления: Данные отсутствуют
- Конус шпинделя: HSK-A63
Конструктивные особенности
- Конструкция выполнена по мостовой портальной схеме, ось Y имеет сдвоенный привод, обеспечиваются отличные демпфирующие характеристики
- Оси A/C оснащены прямым приводом от моментных электродвигателей, что обеспечивает высокие динамические характеристики, отсутствие износа и высокую стабильность точности
- Ходовые винты по 3 осям оснащены системой охлаждения гаек, что позволяет эффективно контролировать температурное удлинение и повышать точность всего станка
- Полностью замкнутая система управления с одновременным движением по 5 осям подходит для обработки сложных криволинейных поверхностей прецизионных штампов и пресс-форм
- Станок оснащен качающейся головкой AC производства Kessler (Германия)
- Станок оснащен лазерным датчиком привязки инструмента, автоматическим устройством для удаления стружки и водоохладителем
- Это модель серии GMB с наибольшим ходом по оси X, предназначенная для обработки крупногабаритных деталей сверхбольшой длины
Особенности изделия
Пятиосевой портальный обрабатывающий центр мостового типа GMB5030LX выполнен по мостовой портальной схеме, ось Y имеет сдвоенный привод и обладает отличными демпфирующими характеристиками. Оси A/C оснащены прямым приводом от моментных электродвигателей, что обеспечивает высокие динамические характеристики, отсутствие износа и высокую стабильность точности. Ходовые винты по 3 осям оснащены системой охлаждения гаек, что позволяет эффективно контролировать температурное удлинение и повышать точность всего станка. Будучи моделью серии GMB с наибольшим ходом по оси X, данный станок предназначен для обработки прецизионных штампов и пресс-форм сверхбольшой длины и крупногабаритных деталей сложной формы.
Технические характеристики GMB5030LX
Перемещения
| Параметр | Значение | Единица изм. |
|---|---|---|
| Перемещение по оси X | 5000 | mm |
| Перемещение по оси Y | 3000 | mm |
| Перемещение по оси Z | 1000 | mm |
Подачи и скорости
| Параметр | Значение | Единица изм. |
|---|---|---|
| Скорость быстрого перемещения по оси X | 12 | m/min |
| Скорость быстрого перемещения по оси Y | 20 | m/min |
| Скорость быстрого перемещения по оси Z | 20 | m/min |

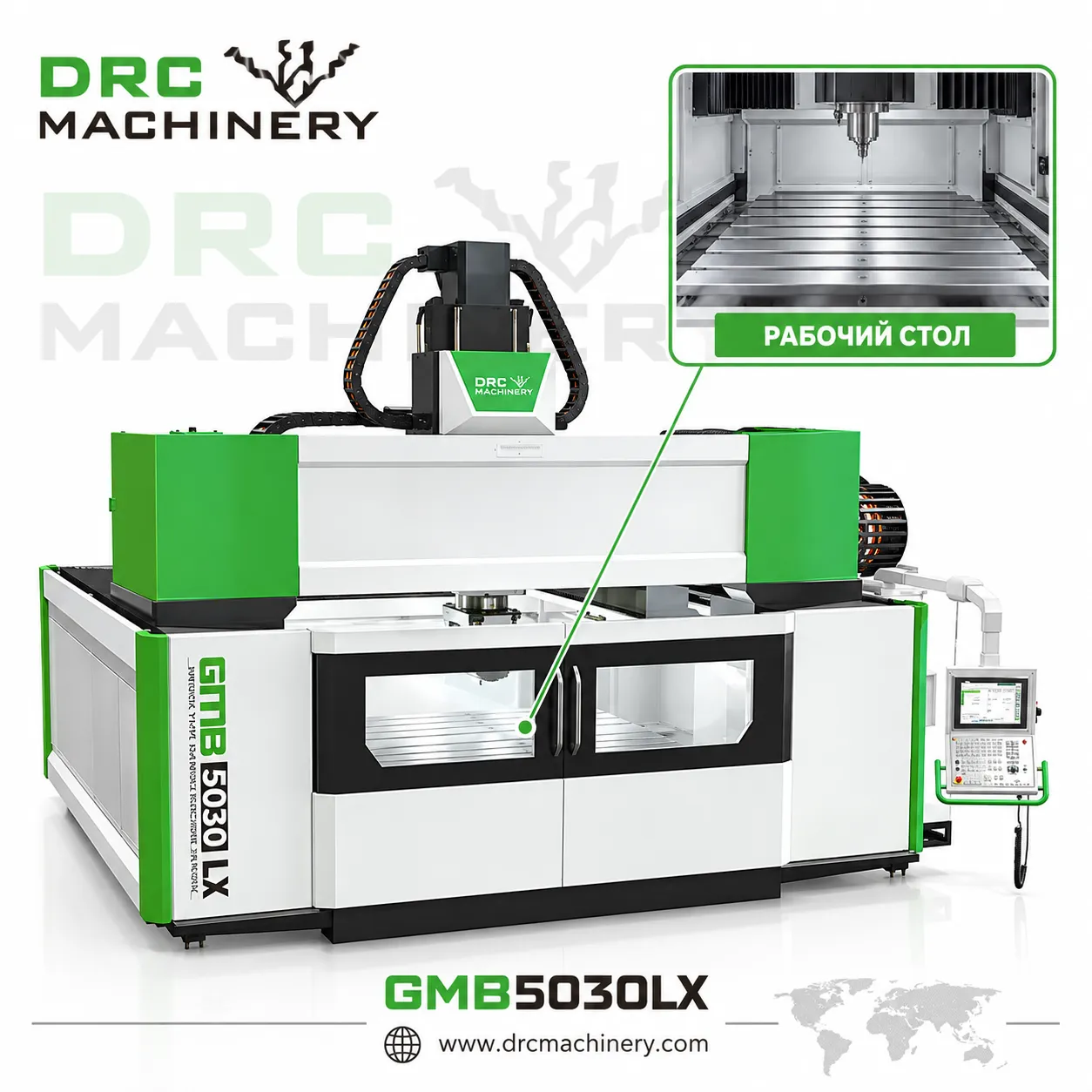

Рабочий стол
| Параметр | Значение | Единица изм. |
|---|---|---|
| Размер рабочего стола | 5000×3000 | mm |
| Нагрузка на рабочий стол | 8 | T/m² |
| Ширина Т-образных пазов | 28 | mm |
| Ширина портала | 3800 | mm |

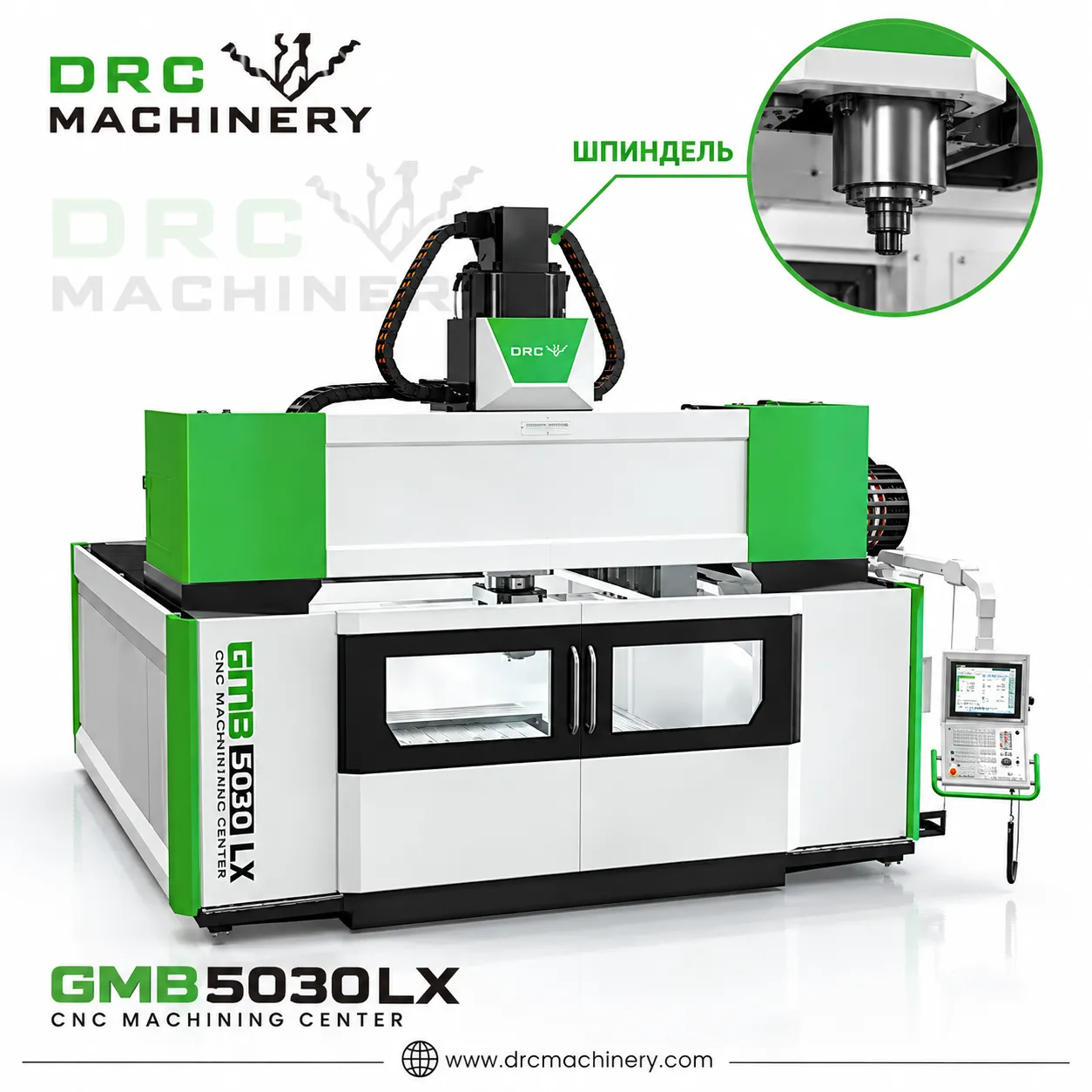

Шпиндель
| Параметр | Значение | Единица изм. |
|---|---|---|
| Угол качания оси A | ±105° | — |
| Угол поворота оси C | ±240° | — |
| Расстояние от торца шпинделя до стола | 250-1250 | mm |
| Тип шпинделя | поворотная головка AC (Kessler, Германия) | — |
| Конус шпинделя | HSK-A63 | — |
| Частота вращения шпинделя | 18000 | rpm |
| Макс. крутящий момент шпинделя (S1/S6) | 90/111 | Nm |
Точность
| Параметр | Значение | Единица изм. |
|---|---|---|
| Точность позиционирования по оси X | 0.02 | mm |
| Точность позиционирования по оси Y | 0.018 | mm |
| Точность позиционирования по оси Z | 0.008 | mm |
| Точность повторного позиционирования по оси X | 0.015 | mm |
| Точность повторного позиционирования по оси Y | 0.015 | mm |
| Точность повторного позиционирования по оси Z | 0.006 | mm |
Электроприводы и двигатели
| Параметр | Значение | Единица изм. |
|---|---|---|
| Мощность главного двигателя (S1/S6) | 56/70 | kW |
Электропитание
| Параметр | Значение | Единица изм. |
|---|---|---|
| Мощность электроснабжения | 100 | KVA |
Габариты и масса
| Параметр | Значение | Единица изм. |
|---|---|---|
| Габаритные размеры (Д×Ш×В) | 10000×8500×5100 | mm |
Преимущества по сравнению с типовыми решениями
- Сложные поверхности можно обрабатывать за меньшее число установов, чем на трехосевом оборудовании.
- Уменьшается накопление погрешности между отдельными установами детали.
- Конфигурация подбирается по геометрии, материалу и требованиям к поверхности.
Области применения
Изготовление пресс-форм, авиационных и энергетических деталей, крупных корпусов, лопаток и других изделий со сложной пространственной геометрией.
Примечание по комплектации: В базе для этого типа оборудования указана необходимость проверки конфигурации. Перед заказом параметры и состав поставки должны быть подтверждены в техническом предложении.
Производственная площадка и инженерная команда DRC Machinery
Следующие фотографии показывают производственный участок и работу специалиста DRC Machinery. Это общие материалы о компании: оборудование на снимках не является станком, описанным на этой странице, и фотографии не подтверждают его сборку или испытания.
Контроль качества и согласование приёмки
Фотографии ключевых узлов, сборки и испытаний конкретного станка предоставляются только при наличии соответствующих проектных материалов.
DRC Machinery на отраслевых выставках
Упаковка и отгрузка оборудования
Ниже показаны общие фотографии подготовки оборудования DRC Machinery к международной перевозке. Они не подтверждают отгрузку модели, описанной на этой странице.
Поставка, документация и сервисная поддержка
Фотографии упаковки и отгрузки на этой странице показывают общий процесс DRC Machinery и не подтверждают отправку именно данной модели. Способ защиты, упаковки и перевозки согласовывается для конкретного заказа.
Состав технической документации, условия установки и пусконаладки, формат обучения, удалённой поддержки и поставки запасных частей определяются в коммерческом предложении и договоре. Сроки, стоимость выезда специалиста и гарантийные обязательства также согласовываются по проекту.
Поставка, установка и послепродажная поддержка
Сколько времени занимает поставка оборудования после оформления заказа?
Срок поставки зависит от модели, комплектации и дополнительных требований. После согласования технических условий мы укажем сроки производства, проверки, упаковки и отгрузки в коммерческом предложении.
Вы организуете экспортную упаковку и международную доставку?
Упаковку и международную доставку можно согласовать для конкретного заказа. Способ упаковки, маршрут, стоимость и ответственность сторон указываются в коммерческом предложении и договоре.
Вы предоставляете помощь при установке и пусконаладке?
В зависимости от модели оборудования и страны установки мы можем обсудить удалённое сопровождение или выезд специалиста. Объём работ, требования к площадке и расходы согласовываются до оформления заказа.
Проводите ли вы обучение операторов?
Обучение операторов может быть предусмотрено в рамках проекта. Его формат, содержание, язык, место проведения и стоимость согласовываются отдельно и указываются в коммерческом предложении или договоре.
Можно ли получить удалённую техническую поддержку при неисправности?
Да, вы можете направить нам описание неисправности, модель станка и сообщение об ошибке. Наши специалисты изучат информацию и предложат дальнейшие действия. Условия технической поддержки определяются договором.
Как заказать расходные материалы и запасные части?
Сообщите нам модель и серийный номер станка, а также название или фотографию нужной детали. Мы проверим совместимость, наличие, стоимость и возможный срок поставки, после чего направим предложение.
Каков гарантийный срок и что покрывает гарантия?
Гарантийный срок, дата его начала, а также перечень покрываемых компонентов и работ указываются в договоре на конкретное оборудование. Условия поставки запасных частей и сервисного обслуживания также зависят от страны установки.
Часто задаваемые вопросы
Всегда ли требуется одновременная пятиосевая обработка?
Нет. Режим обработки выбирается по геометрии детали; возможны позиционная и одновременная стратегии при соответствующей конфигурации.
Какие данные нужны для технологической оценки?
Нужны 3D-модель, чертеж, материал, допуски, требования к поверхности и информация о заготовке.
Как получить точное техническое предложение на
Отправьте чертеж детали, материал, размеры заготовки, допуски, требуемые операции и плановый объем производства. Инженеры DRC Machinery проверят процесс и предложат подходящую конфигурацию.
