Токарный автомат швейцарского типа RC265 с ЧПУ
Токарный автомат швейцарского типа RC265 предназначен для обработки прутка диаметром до 26 мм и токарно-фрезерных операций. Конфигурация подбирается по чертежу детали; окончательные параметры подтверждаются в техническом предложении.
Описание
маркер

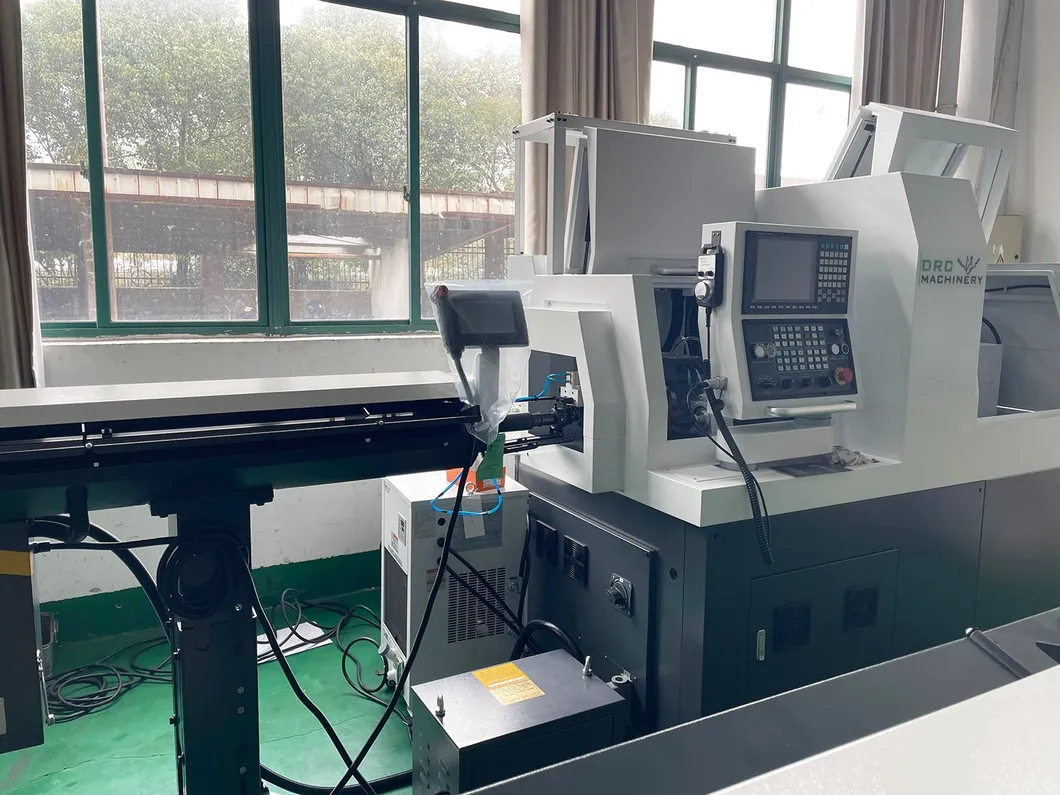

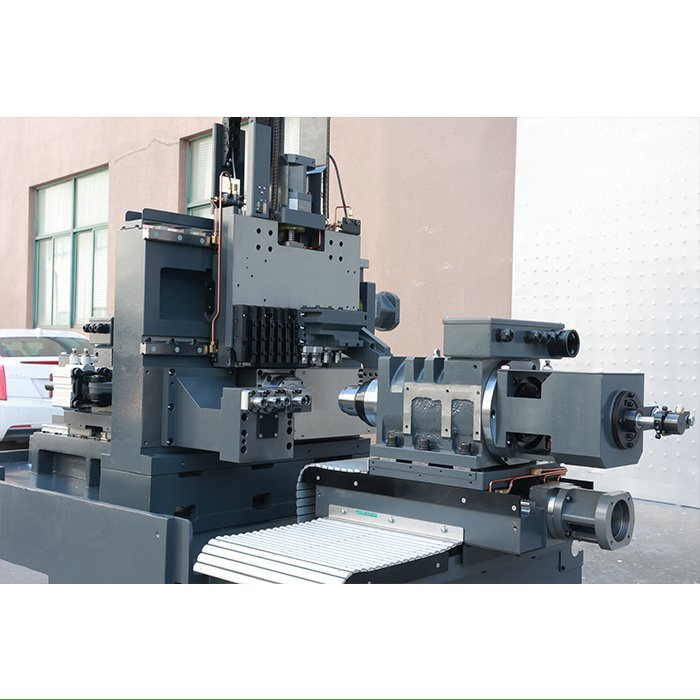

Токарный автомат швейцарского типа RC265 — станок продольного точения с ЧПУ для серийной обработки прутковых деталей диаметром до 26 мм. Модель сочетает токарную обработку и операции приводным инструментом, поэтому позволяет сократить количество переустановок детали. Конфигурация станка подбирается по чертежу, материалу заготовки, требуемому циклу и перечню операций. Окончательные параметры и состав поставки подтверждаются в техническом предложении.
Токарный автомат швейцарского типа RC265: назначение
RC265 предназначен для изготовления точных деталей из прутка в условиях серийного и повторяющегося производства. Станок подходит для предприятий, которым требуется объединить точение, сверление, нарезание резьбы и отдельные фрезерные операции в одном технологическом цикле. Такой подход помогает уменьшить число промежуточных установок, снизить влияние ручных операций и сделать выпуск партий более стабильным.
Модель относится к серии RC и построена по принципу станка продольного точения. В рабочем описании указана система ЧПУ Syntec (Тайвань) и многоосное управление. Перед заказом система управления, набор осей и фактическая комплектация должны быть согласованы в техническом предложении. Если вы отправите чертёж детали, специалисты DRC Machinery проверят технологичность, предложат последовательность операций и уточнят необходимый набор инструмента.
Основные преимущества RC265
- Обработка прутка до 26 мм. Этот подтверждённый размер помогает быстро оценить, подходит ли модель под диаметр вашей заготовки.

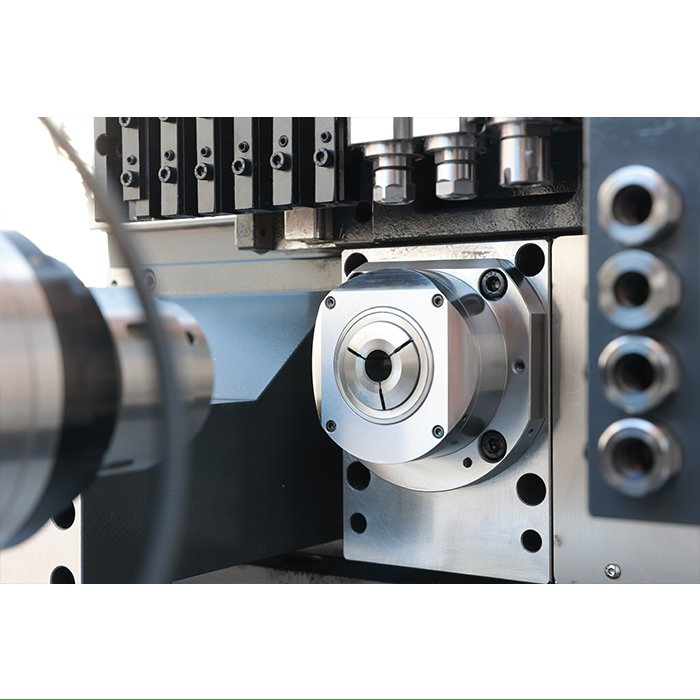

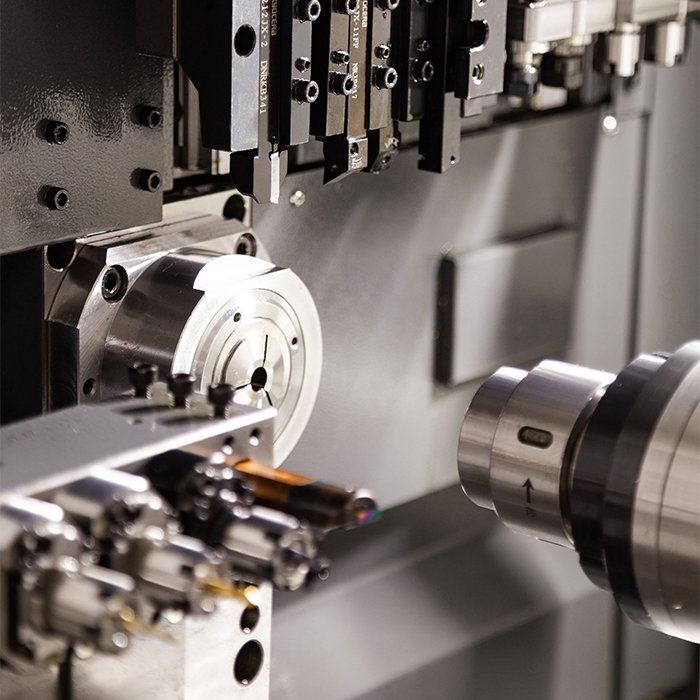

- Токарно-фрезерные операции. Система приводного инструмента расширяет возможности обработки и может сократить перенос деталей на другое оборудование.
- Многоосное управление. Архитектура станка предназначена для согласованной работы нескольких перемещений в автоматическом цикле.

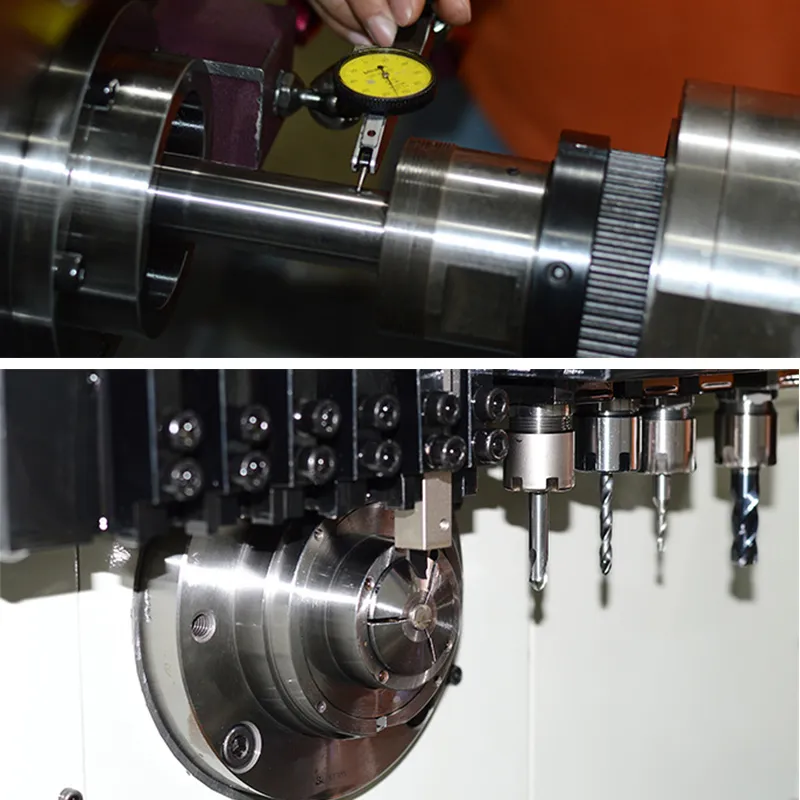

- Повторяемость. В доступной технической базе указана повторяемость позиционирования не более 0,003 мм. Значение подлежит подтверждению для выбранной конфигурации и условий приёмки.
- Гибкий подбор комплектации. Задний приводной инструмент с резьбонарезанием до M6 указан как опция и не включается в стандартную поставку без отдельного согласования.
- Подбор по детали. Решение формируется не по общему каталожному описанию, а по чертежу, материалу, допускам и планируемой производительности.
Подтверждённые технические данные RC265
| Параметр | Значение | Статус |
|---|---|---|
| Максимальный диаметр прутка | 26 мм | Указано в технической базе |
| Максимальная резьба радиальным приводным инструментом | M5 | Указано в технической базе |
| Максимальная резьба задним приводным инструментом | M6 | Опция; требует подтверждения |

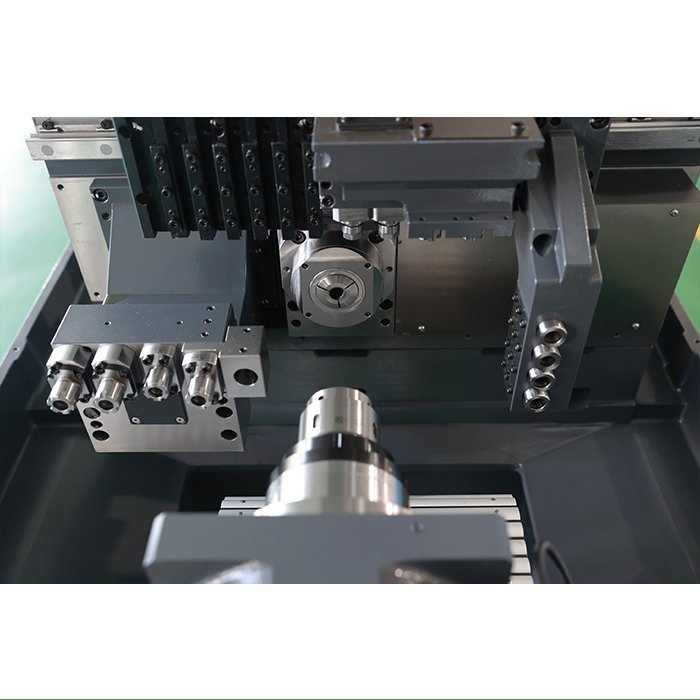

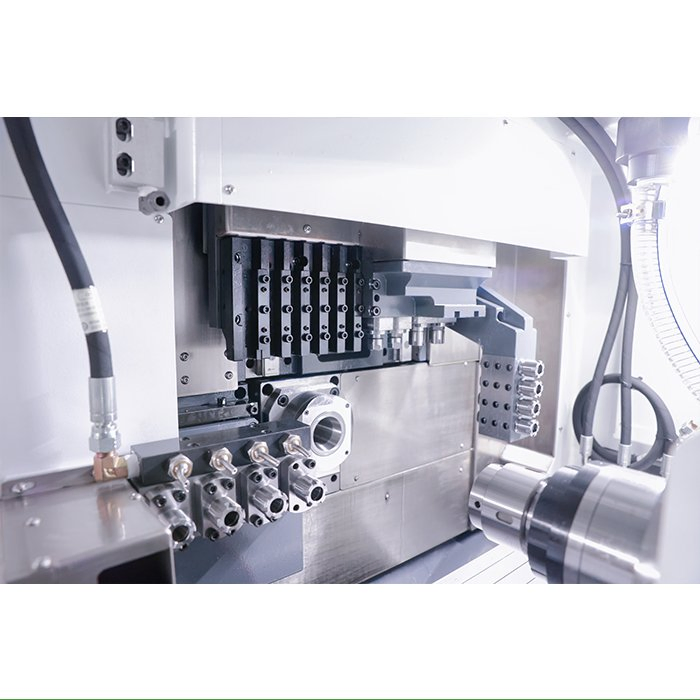

| Количество радиальных приводных инструментов | 4 × ER16 + 1 × Ø20 | Указано в технической базе |
| Повторяемость позиционирования | ≤ 0,003 мм | Требует подтверждения для выбранной конфигурации |
Важно: приведённые данные используются для предварительного выбора. Система ЧПУ, комплектация, инструменты, точность приёмки и дополнительные функции фиксируются в согласованном техническом предложении.
Какие детали можно рассматривать для RC265
Токарный автомат швейцарского типа RC265 рекомендуется предварительно рассматривать для прутковых деталей сложной формы, где в одном цикле нужны наружное и внутреннее точение, сверление, резьбонарезание или обработка приводным инструментом. Типичные задачи могут встречаться в производстве компонентов для машиностроения, приборостроения, гидравлики, крепёжных изделий и других отраслей. При этом пригодность станка нельзя определять только по отрасли: решающими являются чертёж, диаметр прутка, материал, допуски, шероховатость и планируемый объём партии.
Если деталь превышает 26 мм, требует неподтверждённых осей, специального удержания, необычного инструмента или особых требований к точности, необходима отдельная инженерная оценка. DRC Machinery не рекомендует фиксировать модель до проверки полного комплекта исходных данных.
Как подобрать комплектацию
- Отправьте чертёж детали в PDF, STEP, DWG или другом доступном формате.
- Укажите материал заготовки, диаметр и длину прутка.
- Отметьте критические допуски, требования к шероховатости и контролю качества.
- Сообщите размер партии, желаемое время цикла и планируемый режим работы.
- Перечислите операции, которые желательно выполнить за одну установку.
После анализа инженеры смогут подтвердить применимость RC265, определить необходимость опционального заднего приводного инструмента и подготовить перечень оборудования. Если задача требует другой конфигурации, будет предложена альтернативная модель из каталога станков DRC Machinery.
Почему важна проверка по чертежу
Два изделия одинакового диаметра могут значительно отличаться по материалу, длине, глубине отверстий, расположению резьбы и требованиям к точности. Поэтому одной строки «пруток 26 мм» недостаточно для выбора станка. Проверка по чертежу позволяет заранее определить последовательность переходов, подходящий инструмент, возможные ограничения и состав опций. Это снижает риск несоответствия оборудования фактической технологии заказчика.
Частые вопросы о RC265
Какой максимальный диаметр прутка обрабатывает RC265?
В имеющейся технической базе указан максимальный диаметр прутка 26 мм. Форма, длина и материал детали должны быть проверены отдельно.
Можно ли выполнять фрезерные операции?
Да, описание модели предусматривает приводной инструмент для комбинированной токарно-фрезерной обработки. Конкретный набор операций зависит от согласованной комплектации.
Задний приводной инструмент входит в стандартную комплектацию?
Нет. В доступных данных задний приводной инструмент с максимальной резьбой M6 отмечен как опция.
Какая система ЧПУ используется?
В рабочей базе для RC265 указана система Syntec (Тайвань). Точная модель системы и интерфейс должны быть подтверждены перед заказом.
Как получить точное предложение?
Пришлите чертёж, материал, объём партии и требования к точности. На этой основе DRC Machinery подготовит индивидуальную техническую конфигурацию и коммерческое предложение.
Запросить техническое предложение
Если вам нужен токарный автомат швейцарского типа RC265, отправьте чертёж детали и исходные требования через форму на этой странице. Мы проверим задачу, уточним обязательные и опциональные функции и подготовим решение без неподтверждённых обещаний по параметрам.
