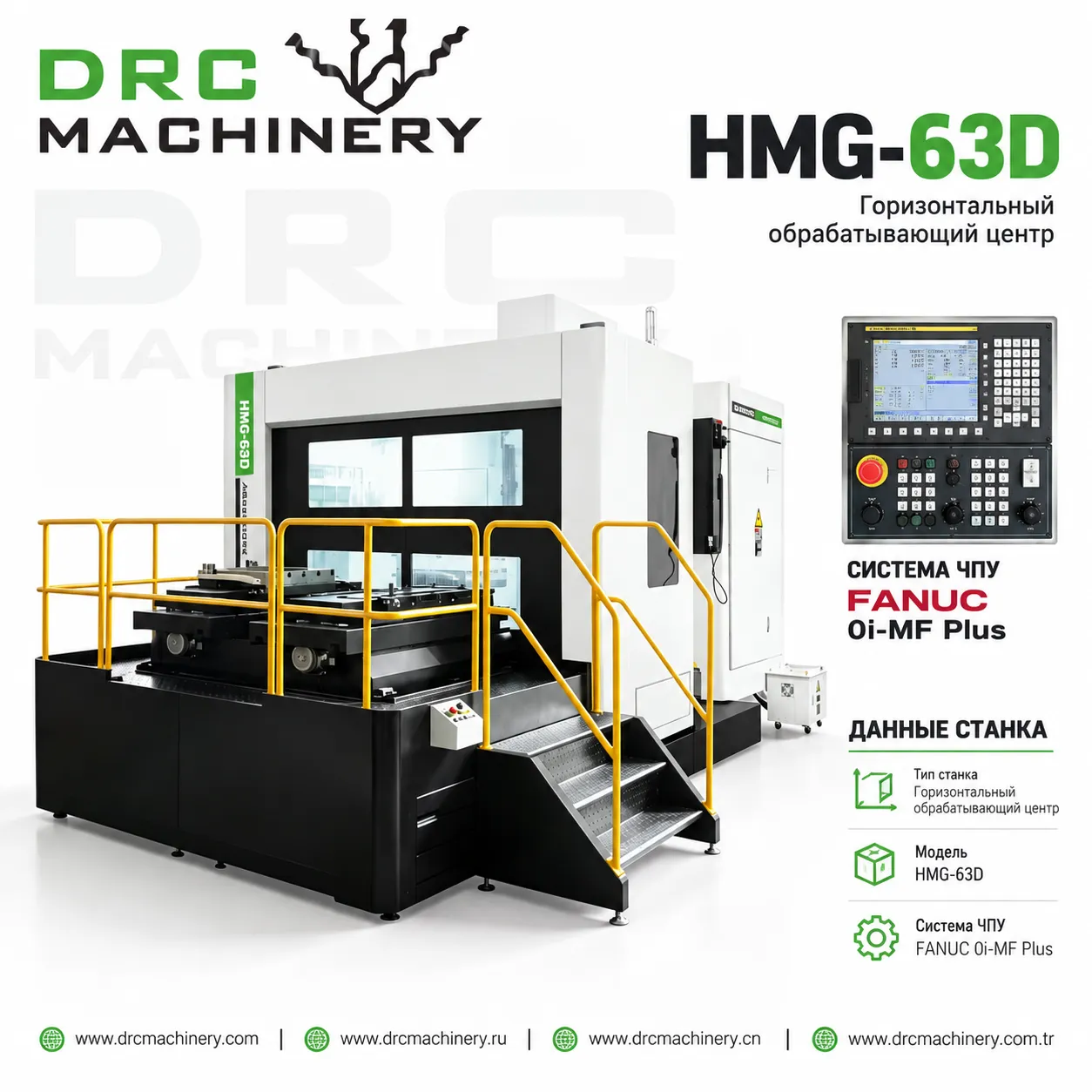

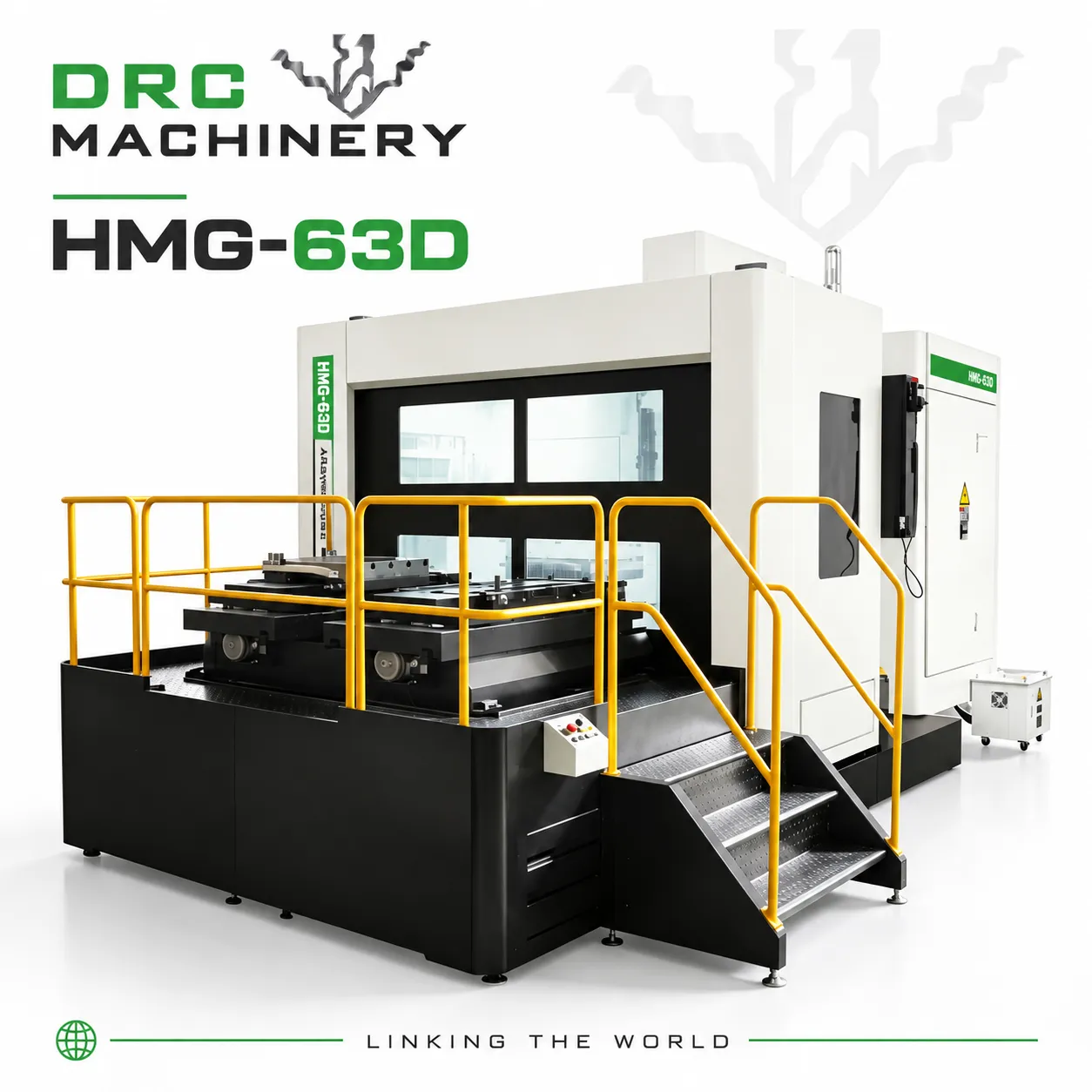

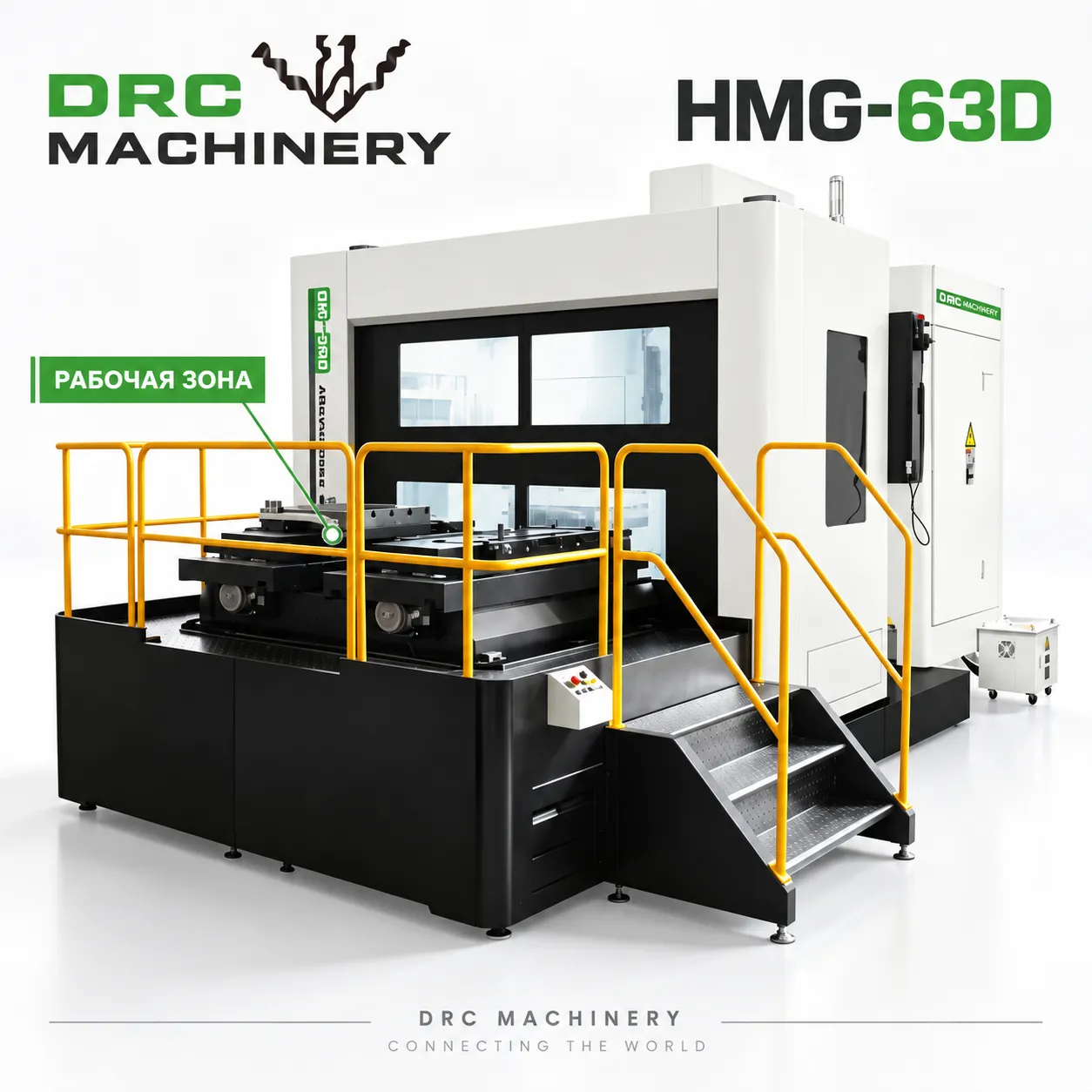

Горизонтальный обрабатывающий центр HMG-63D
Основные преимущества HMG-63D HMG-63D предназначен для многосторонней обработки корпусных деталей. Горизонтальное расположение шпинделя облегчает отвод стружки и позволяет организовать обработку нескольких поверхностей с меньшим числом переустановок. Размер стола, паллетная схема и оснащение уто...
Описание
маркер
Основные преимущества HMG-63D
HMG-63D предназначен для многосторонней обработки корпусных деталей. Горизонтальное расположение шпинделя облегчает отвод стружки и позволяет организовать обработку нескольких поверхностей с меньшим числом переустановок. Размер стола, паллетная схема и оснащение уточняются по проекту.
Основные преимущества оборудования
- Симметричная рамная стойка и компоновка с центральным подвесом коробки обеспечивают равномерное распределение нагрузок и равномерную температурную деформацию станка
- Высокопроизводительный коротконосый шпиндель развивает большой крутящий момент при резании, допускает комплектацию коробкой передач и удовлетворяет требованиям к тяжелому резанию
- Высококачественный поворотный стол с ЧПУ имеет большое усилие зажима и высокую точность позиционирования, в стандартной комплектации предусмотрено деление 1 градус
- Импортированные из Тайваня ходовые винты и роликовые линейные направляющие отличаются высокой жесткостью, плавным ходом и высокой динамической точностью
- По всем трем осям используются полностью жесткие направляющие скольжения с большой площадью контакта скольжения, цельная конструкция станка отличается высокой жесткостью, хорошей грузоподъемностью и высокой стабильностью
- Коробка передач с жесткими направляющими собственного производства+шестеренчатый шпиндель, двухступенчатая зубчатая передача отличается высоким КПД и отличной способностью к тяжелому резанию
- Эргономичная и ориентированная на удобство эксплуатации конструкция отличается чрезвычайно высокой стабильностью и легкостью технического обслуживания
- Блок управления смазкой и пневматический блок централизованно смонтированы со стороны оператора станка, что облегчает ежедневное техническое обслуживание и проверки
- Конструкция с полностью жесткими направляющими скольжения наиболее подходит для режимов тяжелого нагруженного резания
- Двухпозиционный сменный стол позволяет повысить эффективность производства
Технические характеристики HMG63D
Подачи и скорости
| Параметр | Значение | Единица изм. | Примечание |
|---|---|---|---|
| Скорость быстрых перемещений X/Y/Z | 12/12/12 m/min | полностью жёсткие направляющие |

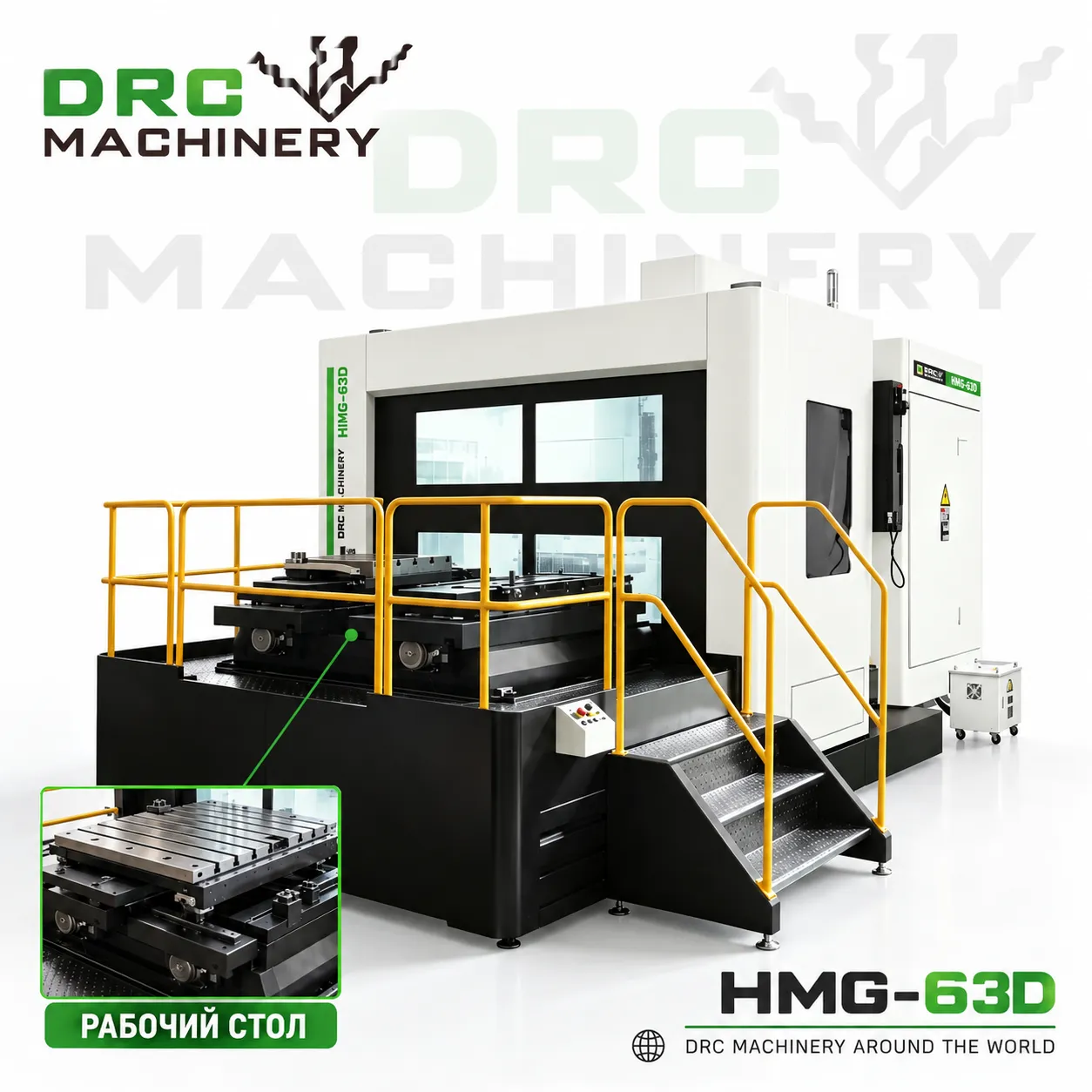

Рабочий стол
| Параметр | Значение | Единица изм. | Примечание |
|---|---|---|---|
| Размер рабочего стола | 630×630 mm | ||
| Угол деления стола | 1° | стандартно | |
| Точность позиционирования стола | 8″ | стандартно | |
| Точность повторного позиционирования стола | ±2″ | стандартно |

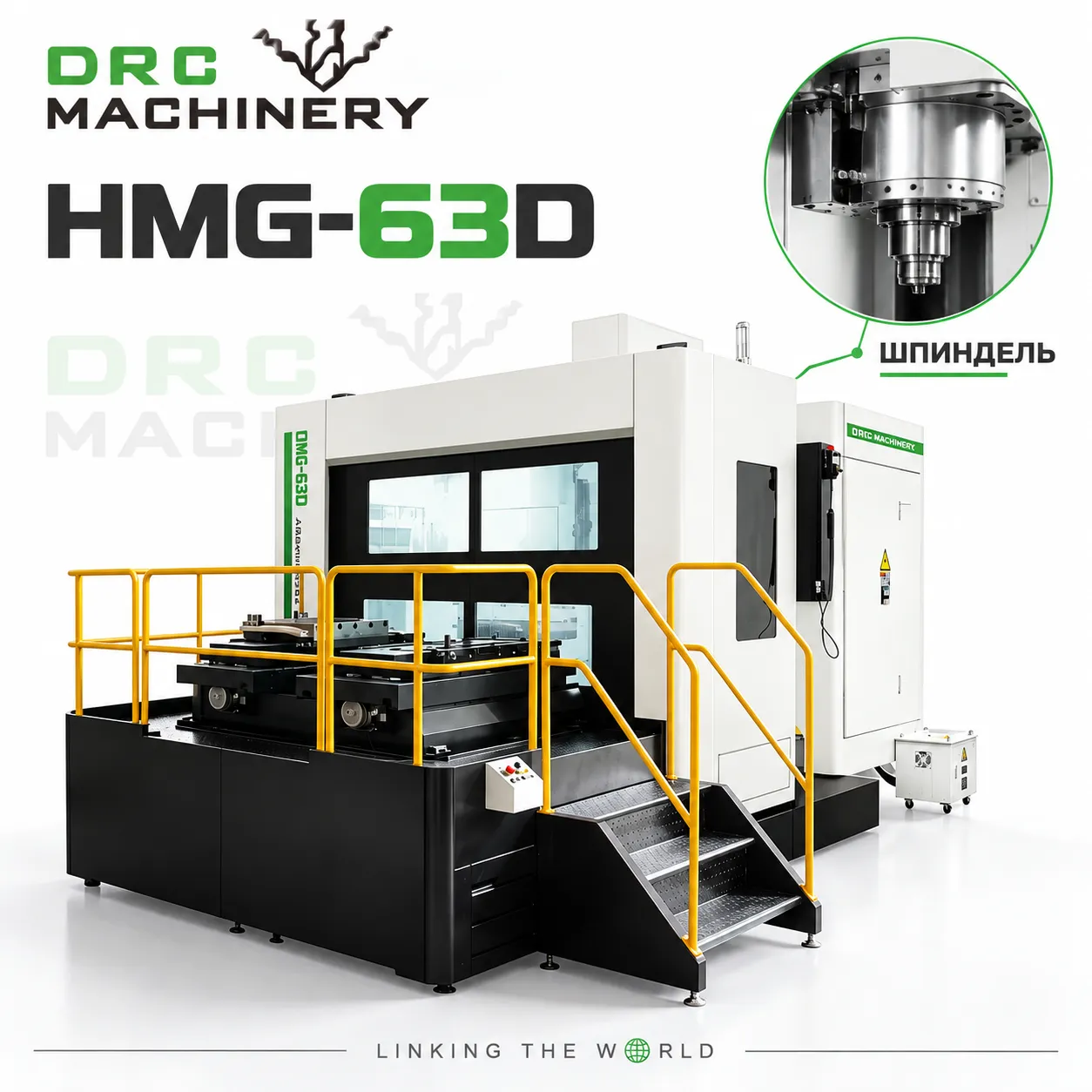

Шпиндель
| Параметр | Значение | Единица изм. | Примечание |
|---|---|---|---|
| Конус шпинделя | BT50 | ||
| Частота вращения шпинделя | 6000 r/min | стандартно |
Инструментальный магазин
| Параметр | Значение | Единица изм. |
|---|---|---|
| Ёмкость инструментального магазина | 24 шт. | |
| Макс. диаметр инструмента | φ105 mm | |
| Макс. длина инструмента | 300 mm |
Преимущества по сравнению с типовыми решениями
- Корпусные детали можно обрабатывать с нескольких сторон эффективнее, чем на обычной вертикальной компоновке.
- Горизонтальный шпиндель способствует естественному удалению стружки из зоны резания.
- Паллеты, поворотный стол и инструментальная система подбираются под производственный цикл.
Области применения
Обработка корпусов редукторов, клапанов, насосов, двигателей и других многогранных деталей для автомобильной, энергетической и тяжелой промышленности.
Примечание по комплектации: В базе для этого типа оборудования указана необходимость проверки конфигурации. Перед заказом параметры и состав поставки должны быть подтверждены в техническом предложении.
Производственная площадка и инженерная команда DRC Machinery
Следующие фотографии показывают производственный участок и работу специалиста DRC Machinery. Это общие материалы о компании: оборудование на снимках не является станком, описанным на этой странице, и фотографии не подтверждают его сборку или испытания.
Контроль качества и согласование приёмки
Фотографии ключевых узлов, сборки и испытаний конкретного станка предоставляются только при наличии соответствующих проектных материалов.
DRC Machinery на отраслевых выставках
Упаковка и отгрузка оборудования
Ниже показаны общие фотографии подготовки оборудования DRC Machinery к международной перевозке. Они не подтверждают отгрузку модели, описанной на этой странице.
Поставка, документация и сервисная поддержка
Фотографии упаковки и отгрузки на этой странице показывают общий процесс DRC Machinery и не подтверждают отправку именно данной модели. Способ защиты, упаковки и перевозки согласовывается для конкретного заказа.
Состав технической документации, условия установки и пусконаладки, формат обучения, удалённой поддержки и поставки запасных частей определяются в коммерческом предложении и договоре. Сроки, стоимость выезда специалиста и гарантийные обязательства также согласовываются по проекту.
Поставка, установка и послепродажная поддержка
Сколько времени занимает поставка оборудования после оформления заказа?
Срок поставки зависит от модели, комплектации и дополнительных требований. После согласования технических условий мы укажем сроки производства, проверки, упаковки и отгрузки в коммерческом предложении.
Вы организуете экспортную упаковку и международную доставку?
Упаковку и международную доставку можно согласовать для конкретного заказа. Способ упаковки, маршрут, стоимость и ответственность сторон указываются в коммерческом предложении и договоре.
Вы предоставляете помощь при установке и пусконаладке?
В зависимости от модели оборудования и страны установки мы можем обсудить удалённое сопровождение или выезд специалиста. Объём работ, требования к площадке и расходы согласовываются до оформления заказа.
Проводите ли вы обучение операторов?
Обучение операторов может быть предусмотрено в рамках проекта. Его формат, содержание, язык, место проведения и стоимость согласовываются отдельно и указываются в коммерческом предложении или договоре.
Можно ли получить удалённую техническую поддержку при неисправности?
Да, вы можете направить нам описание неисправности, модель станка и сообщение об ошибке. Наши специалисты изучат информацию и предложат дальнейшие действия. Условия технической поддержки определяются договором.
Как заказать расходные материалы и запасные части?
Сообщите нам модель и серийный номер станка, а также название или фотографию нужной детали. Мы проверим совместимость, наличие, стоимость и возможный срок поставки, после чего направим предложение.
Каков гарантийный срок и что покрывает гарантия?
Гарантийный срок, дата его начала, а также перечень покрываемых компонентов и работ указываются в договоре на конкретное оборудование. Условия поставки запасных частей и сервисного обслуживания также зависят от страны установки.
Часто задаваемые вопросы
Для каких деталей подходит горизонтальный центр?
Он особенно эффективен для корпусных деталей, требующих обработки нескольких сторон и большого числа отверстий.
Можно ли настроить автоматизированную линию?
Возможность автоматизации оценивается отдельно по такту, паллетам, загрузке и составу вспомогательного оборудования.
Как получить точное техническое предложение на
Отправьте чертеж детали, материал, размеры заготовки, допуски, требуемые операции и плановый объем производства. Инженеры DRC Machinery проверят процесс и предложат подходящую конфигурацию.
