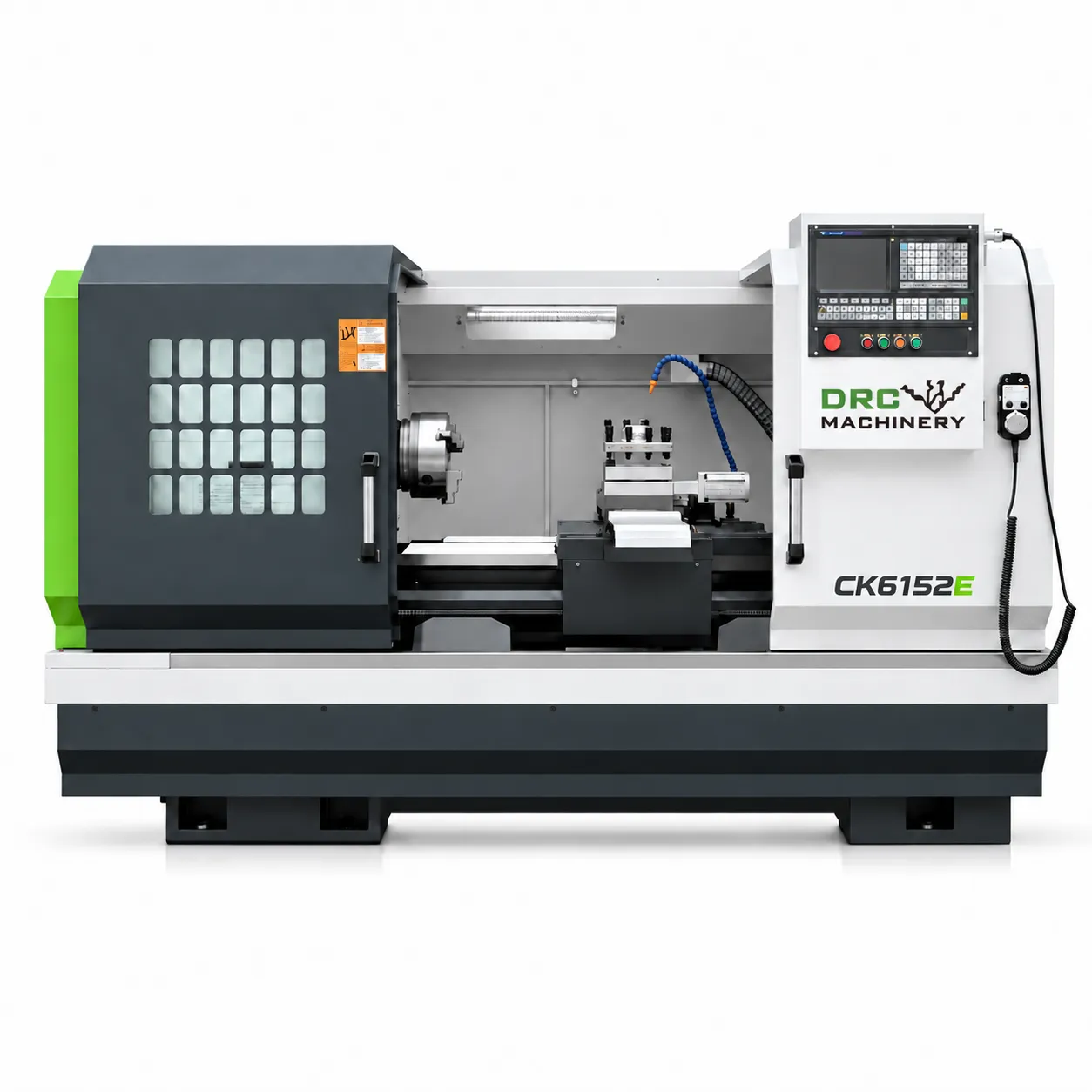

Горизонтальный токарный станок CK6152E
-

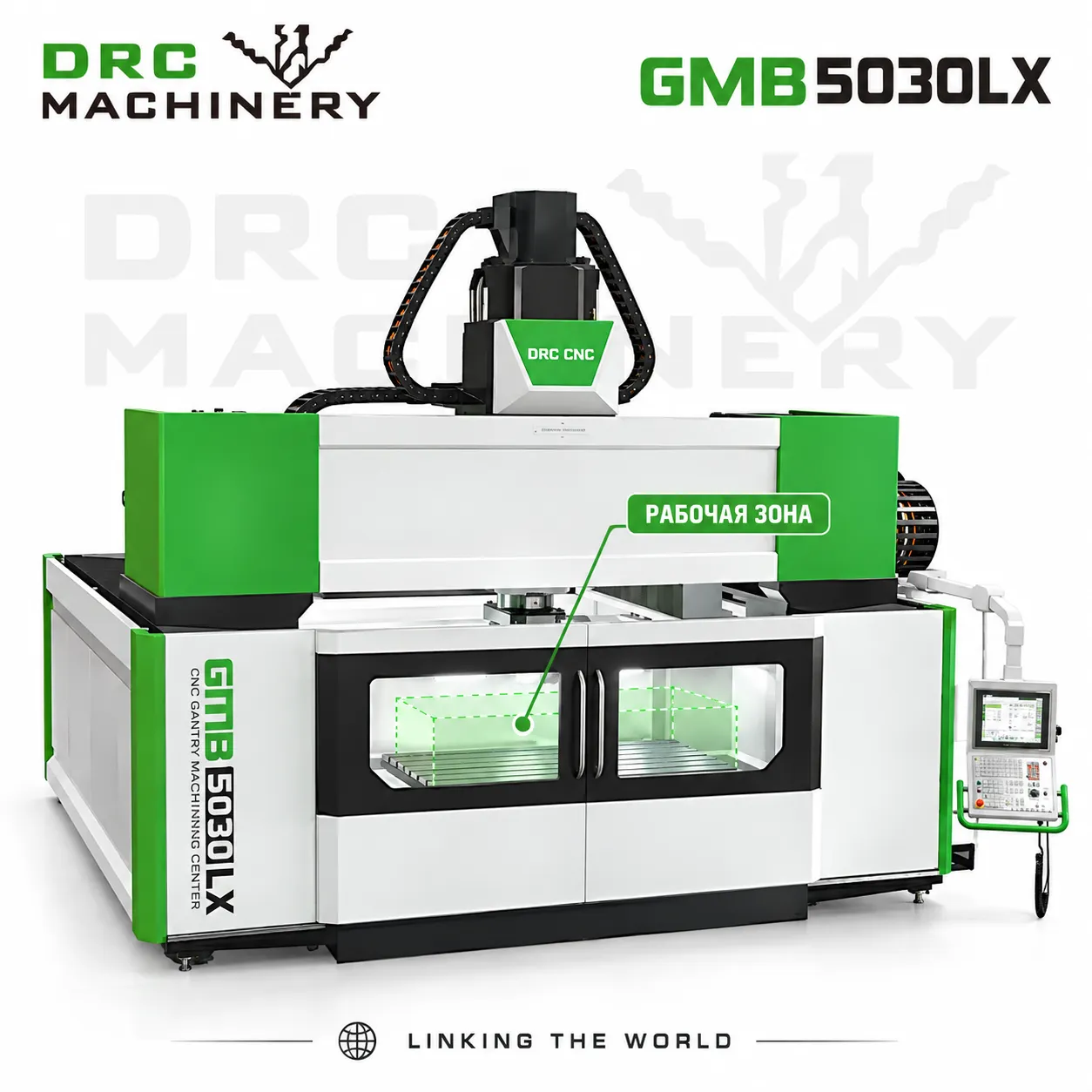

Пятиосевой портальный центр GMB5030LX
-
Вертикальный токарный станок C/CK5112
-
Горизонтальный токарный станок CK6185E
-
MVL1165 Большой обрабатывающий центр
-
Горизонтальный токарный станок TCK6340S
-

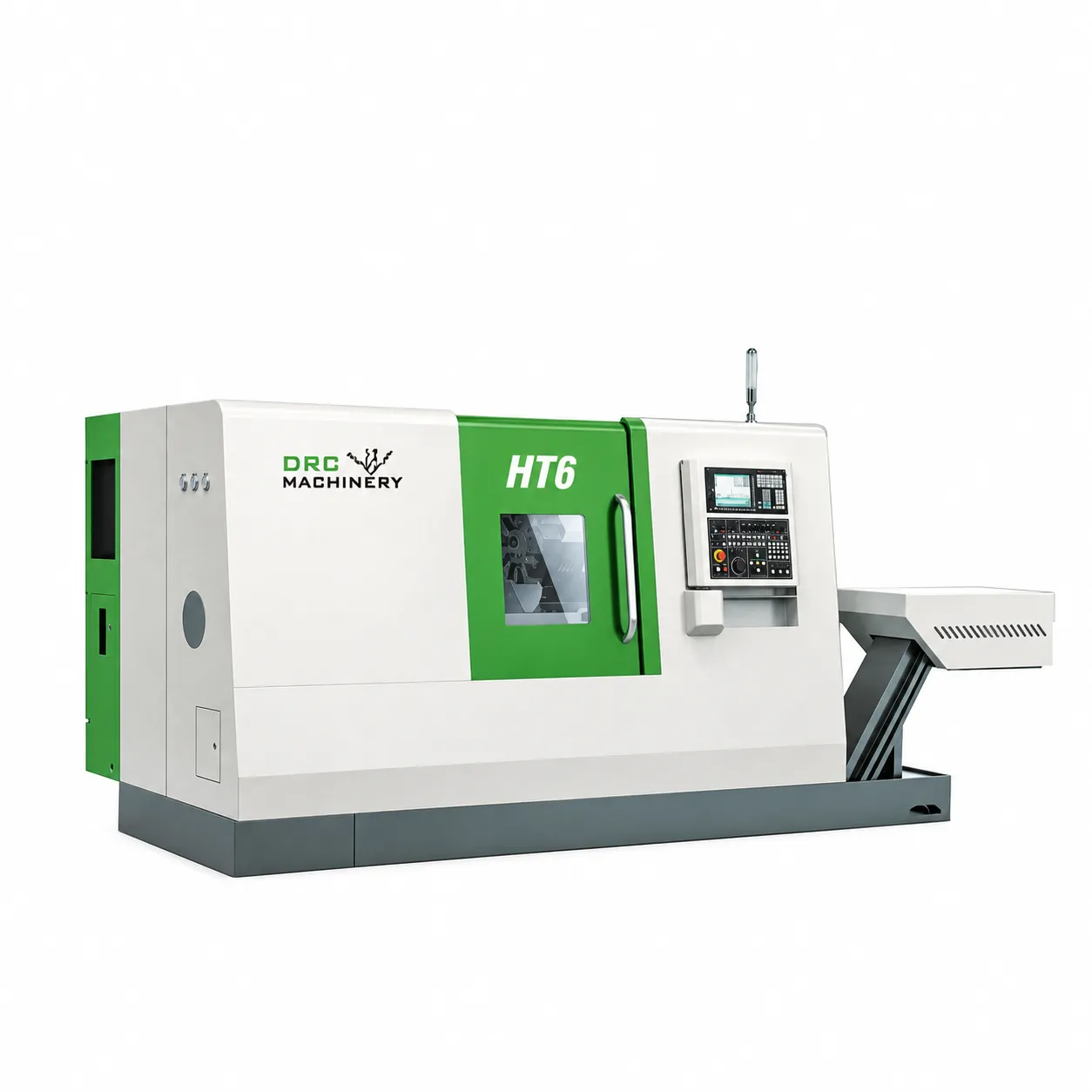

Токарный центр с ЧПУ HT6LMY
-
GMF5030AR Портальный обрабатывающий центр
-
Вертикальный токарный станок VT1000
-
Токарный центр с ЧПУ RC205S
-
Горизонтальный обрабатывающий центр HMG-100S
-
Горизонтальный токарный станок CK6160
-
Портальный фрезерный центр GMF8038LX
-
Портальный фрезерный центр GMF4034LX
-
Токарный центр с ЧПУ HT6MY
-
Токарный центр с ЧПУ HT23

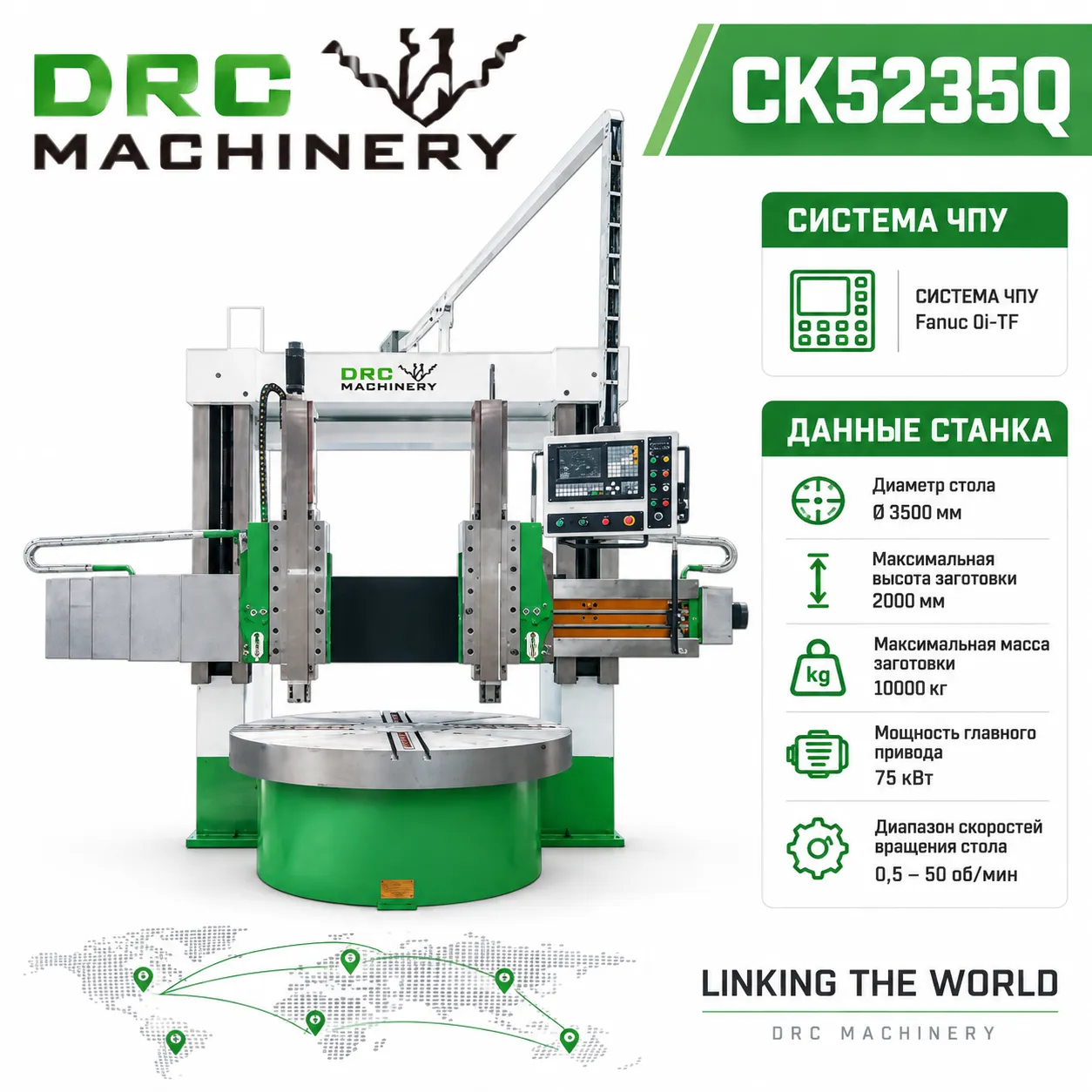

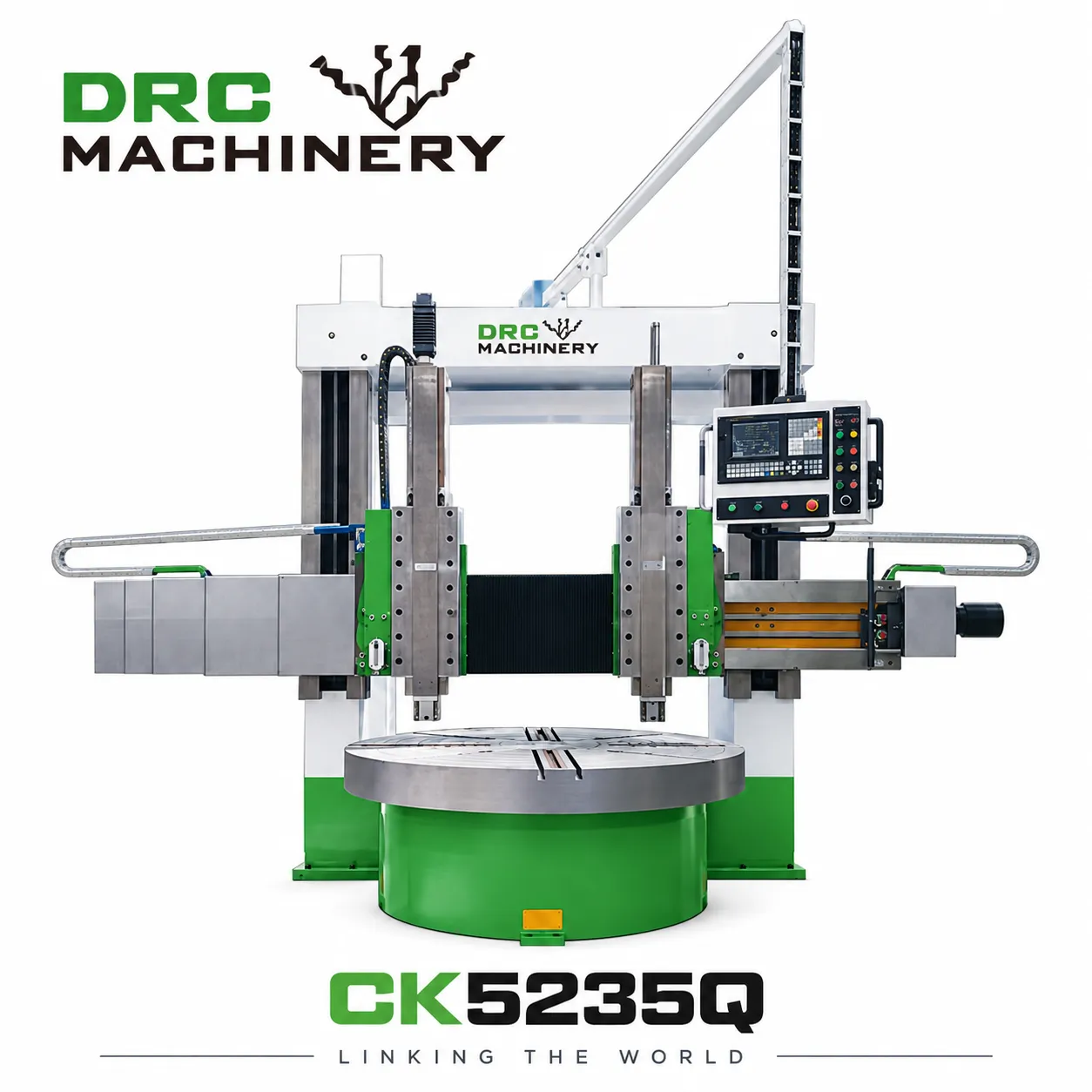

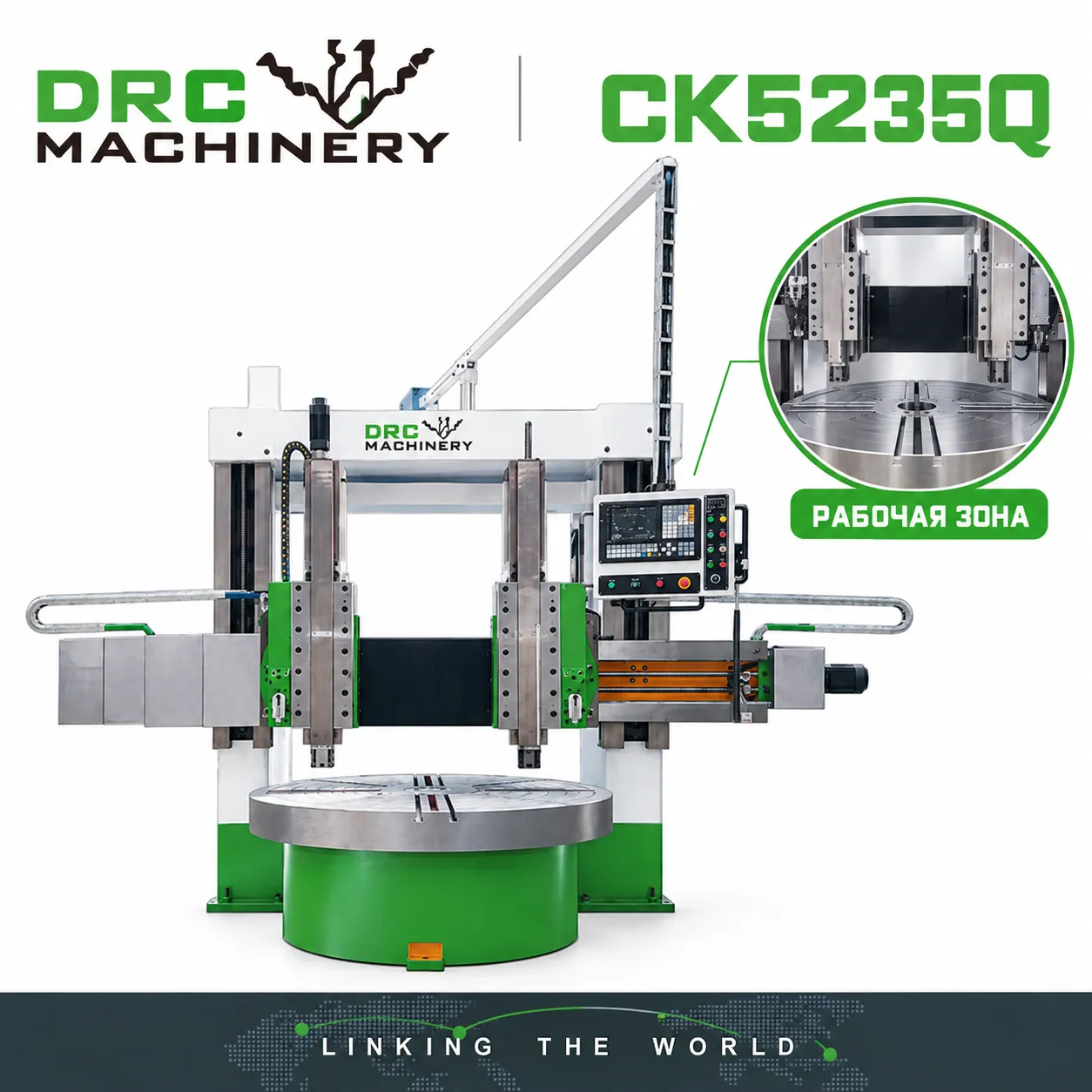

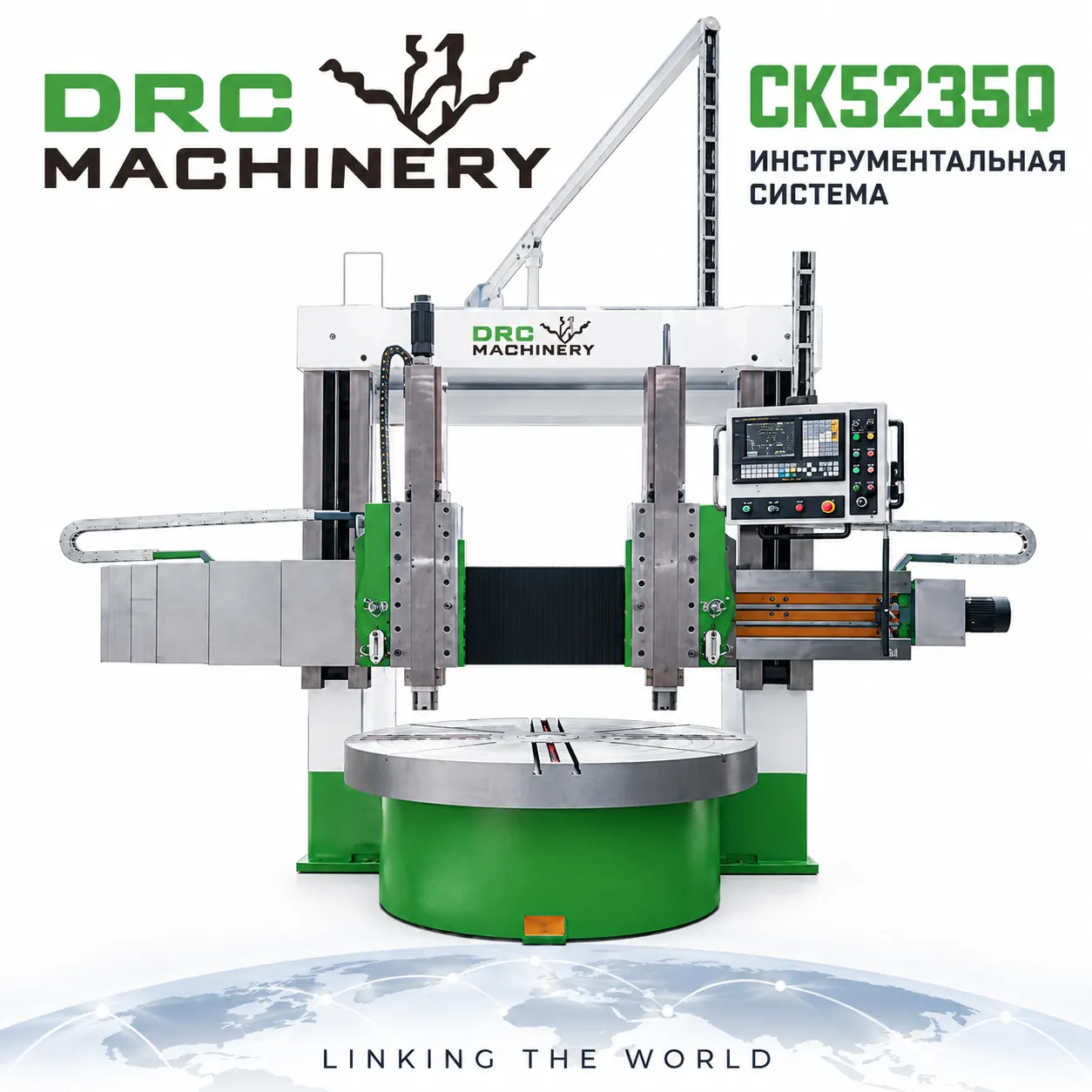

Вертикальный токарный станок CK5235Q
Основные преимущества CK5235Q Общие сведения Модель оборудования: CK5235Q Серия оборудования: двухстоечный вертикально-токарный станок Тип оборудования: двухстоечный вертикально-токарный станок Система управления: система ЧПУ Особенности изделия Данная модель представляет собой крупный двухсто...
Описание
маркер

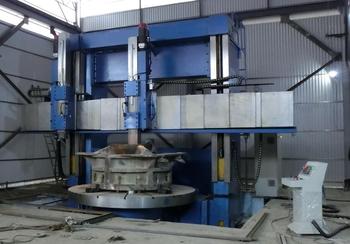

Основные преимущества CK5235Q
Общие сведения
- Модель оборудования: CK5235Q
- Серия оборудования: двухстоечный вертикально-токарный станок
- Тип оборудования: двухстоечный вертикально-токарный станок
- Система управления: система ЧПУ
Особенности изделия
Данная модель представляет собой крупный двухстоечный вертикально-токарный станок с ЧПУ производства Dalian Rongcheng Machinery и предназначена для крупногабаритной механической обработки в различных отраслях промышленности. Станок используется для черновой и чистовой токарной обработки внутренних и наружных цилиндрических поверхностей, конических поверхностей, торцевых поверхностей, проточки канавок, отрезания и других операций. Двухстоечная конструкция отличается высокой жёсткостью и большой несущей способностью. Станок оснащён левым и правым суппортами, которые могут выполнять обработку резанием одновременно или раздельно. Стол имеет гидростатические направляющие, а шпиндель оснащён высокоточным двухрядным цилиндрическим роликовым подшипником, что обеспечивает высокую точность вращения. При изготовлении станка применяется высококачественная технология литья по газифицируемым моделям с последующими отжигом и старением, что гарантирует длительный срок службы. Управление осуществляется системой ЧПУ, обеспечивая высокую точность обработки и удобство эксплуатации.
Технические характеристики CK5235Q
Рабочая зона / размеры обработки
| Параметр | Значение | Единица изм. |
|---|---|---|
| Макс. диаметр обработки заготовки | 3500 | mm |
| Макс. диаметр вращения заготовки | 3500 | mm |
| Макс. высота заготовки | 1600/2000 | mm |
Перемещения
| Параметр | Значение | Единица изм. |
|---|---|---|
| Перемещение поперечины | 1250/1650 | mm |
Подачи и скорости
| Параметр | Значение | Единица изм. |
|---|---|---|
| Число ступеней подач | бесступенчатое | — |
| Диапазон подач | 0.25-90 | mm/min |
| Скорость перемещения поперечины | 350 | mm/min |

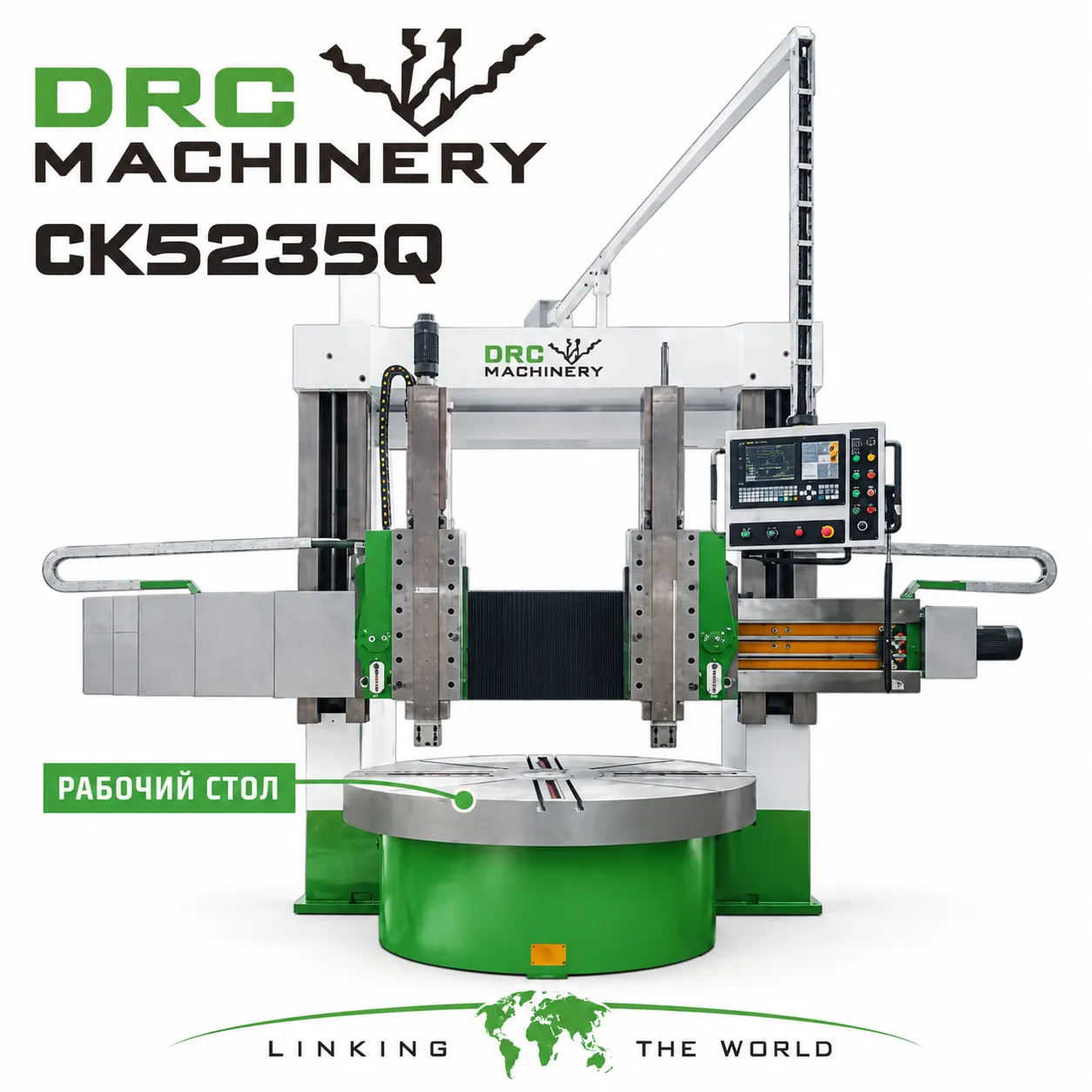

Рабочий стол
| Параметр | Значение | Единица изм. |
|---|---|---|
| Диаметр рабочего стола | 2800 | mm |
| Макс. крутящий момент стола | 5500 | kg·m |
| Число ступеней частоты вращения стола | бесступенчатое в двух диапазонах | — |
| Диапазон частоты вращения стола | 2-50 | r/min |
Инструмент
| Параметр | Значение | Единица изм. |
|---|---|---|
| Сечение державки (Ш×В) | 30×40 | mm |
Суппорт
| Параметр | Значение | Единица изм. |
|---|---|---|
| Макс. усилие резания правого суппорта | 3000 | kg |
| Макс. усилие резания левого суппорта | 2500 | kg |
| Суммарное макс. усилие резания | 5500 | kg |
| Горизонтальный ход суппорта | 1800 | mm |
| Вертикальный ход суппорта | 750 | mm |
| Скорость быстрых перемещений суппорта | 1560 | mm/min |
| Макс. угол поворота суппорта | ±30 | ° |
Электроприводы и двигатели
| Параметр | Значение | Единица изм. |
|---|---|---|
| Мощность главного двигателя | 30/6 | kW |
Габариты и масса
| Параметр | Значение | Единица изм. |
|---|---|---|
| Макс. масса заготовки | 8000 | kg |
| Габаритные размеры станка (Д×Ш×В) | 3950×6300×3950/4350 | mm |
Почему выбирают CK5235Q
CK5235Q — двухстоечный вертикальный токарный станок с ЧПУ и тремя осями для тяжелой и точной обработки. Вертикальная компоновка упрощает установку дисков, колец, фланцев и других деталей большого диаметра. Она помогает сократить время на позиционирование заготовки и обеспечивает удобный доступ к зоне обработки.
Преимущества по сравнению с аналогичными станками
- По сравнению с горизонтальным токарным станком вертикальная компоновка удобнее для тяжелых деталей большого диаметра.
- Опора заготовки на стол снижает сложность установки и выверки перед обработкой.
- Конструкция подходит для стабильной серийной и единичной обработки крупных деталей.
Области применения
- фланцы, кольца и дисковые детали
- корпуса насосов, клапанов и редукторов
- колеса, ступицы и детали энергетического оборудования
- крупные детали общего машиностроения
Фотографии CK5235Q
Производственная площадка и инженерная команда DRC Machinery
Следующие фотографии показывают производственный участок и работу специалиста DRC Machinery. Это общие материалы о компании: оборудование на снимках не является станком, описанным на этой странице, и фотографии не подтверждают его сборку или испытания.
Контроль качества и согласование приёмки
Фотографии ключевых узлов, сборки и испытаний конкретного станка предоставляются только при наличии соответствующих проектных материалов.
DRC Machinery на международных выставках
Подготовка оборудования к упаковке и отгрузке
Ниже показаны общие фотографии подготовки оборудования DRC Machinery к международной перевозке. Они не подтверждают отгрузку модели, описанной на этой странице.
Поставка, документация и сервисная поддержка
Фотографии упаковки и отгрузки на этой странице показывают общий процесс DRC Machinery и не подтверждают отправку именно данной модели. Способ защиты, упаковки и перевозки согласовывается для конкретного заказа.
Состав технической документации, условия установки и пусконаладки, формат обучения, удалённой поддержки и поставки запасных частей определяются в коммерческом предложении и договоре. Сроки, стоимость выезда специалиста и гарантийные обязательства также согласовываются по проекту.
Поставка, установка и послепродажная поддержка
Сколько времени занимает поставка оборудования после оформления заказа?
Срок поставки зависит от модели, комплектации и дополнительных требований. После согласования технических условий мы укажем сроки производства, проверки, упаковки и отгрузки в коммерческом предложении.
Вы организуете экспортную упаковку и международную доставку?
Упаковку и международную доставку можно согласовать для конкретного заказа. Способ упаковки, маршрут, стоимость и ответственность сторон указываются в коммерческом предложении и договоре.
Вы предоставляете помощь при установке и пусконаладке?
В зависимости от модели оборудования и страны установки мы можем обсудить удалённое сопровождение или выезд специалиста. Объём работ, требования к площадке и расходы согласовываются до оформления заказа.
Проводите ли вы обучение операторов?
Обучение операторов может быть предусмотрено в рамках проекта. Его формат, содержание, язык, место проведения и стоимость согласовываются отдельно и указываются в коммерческом предложении или договоре.
Можно ли получить удалённую техническую поддержку при неисправности?
Да, вы можете направить нам описание неисправности, модель станка и сообщение об ошибке. Наши специалисты изучат информацию и предложат дальнейшие действия. Условия технической поддержки определяются договором.
Как заказать расходные материалы и запасные части?
Сообщите нам модель и серийный номер станка, а также название или фотографию нужной детали. Мы проверим совместимость, наличие, стоимость и возможный срок поставки, после чего направим предложение.
Каков гарантийный срок и что покрывает гарантия?
Гарантийный срок, дата его начала, а также перечень покрываемых компонентов и работ указываются в договоре на конкретное оборудование. Условия поставки запасных частей и сервисного обслуживания также зависят от страны установки.
Часто задаваемые вопросы
Для каких деталей подходит CK5235Q?
Модель подходит для дисковых, кольцевых и корпусных деталей, которые удобнее устанавливать на горизонтальный стол.
Чем CK5235Q отличается от станков другого типа?
Главное отличие — вертикальное расположение оси шпинделя: оно облегчает загрузку и центрирование тяжелых заготовок большого диаметра.
Какие данные нужны для подбора конфигурации?
Отправьте чертёж детали, материал, допуски, размер партии и перечень требуемых операций. Система ЧПУ, зажимное устройство, инструментальная система, напряжение и дополнительные опции подтверждаются технической командой до заказа.
\n
Запросить техническое предложение
Отправьте чертёж детали, материал, размеры и массу заготовки, перечень операций, ключевые допуски, планируемый объём выпуска и страну поставки. Техническая команда проверит применимость конфигурации и подготовит предложение для вашего проекта.
связаться с нами
Сопутствующие популярные продукты
MVL1690 Высокоточный вертикальный обрабатывающий центр Фрезерный станок с ЧПУ Обрабатывающий центр
Вертикальный обрабатывающий центр MVL1690 в основном используется для обработки деталей и пресс-форм. После однократного зажима заготовки можно непрерывно выполнять фрезерование, сверление, расточку, развертывание и другие процессы. Детали могут обрабатываться на одном станке или на нескольких сборочных линиях. Преимуществами станка являются большая сила резания, высокая скорость позиционирования, мехатроника, автоматическое удаление стружки, безопасность и простота эксплуатации.
Высокоточный вертикальный обрабатывающий центр VMC650 | ЧПУ станок DRC Machinery
Высокая жесткость VMC650 У высокоточного вертикального обрабатывающего центра VMC650 конструкция из чугуна HT300 и коробчатый дизайн обеспечивают отличную жесткость, минимизируя вибрации даже при интенсивной металлообработке. Прецизионная точность VMC650 Линейные направляющие HIWIN и шариковые винты высокоточного вертикального обрабатывающего центра VMC650 гарантируют точность позиционирования до ±0.008 мм — соответствие стандарту JIS для сложных деталей. Защита и эффективность VMC650 Автоматическая смазочная система и система разделения масла и воды у высокоточного вертикального обрабатывающего центра VMC650 продлевают срок службы компонентов и защищают окружающую среду.
Вертикальный токарный станок C5116A
Основные преимущества C5116A C5116A предназначен для обработки деталей большого диаметра в устойч...
Горизонтальный обрабатывающий центр HME-80S
Основные преимущества HME-80S Преимущества станка Симметричная рамная стойка и компоновка с цент...
Вертикальный токарный станок C/CK518
C/CK518 в основном состоит из верстака, основания верстака, колонны, поперечной балки и вертикального держателя инструмента. Базовые части машины — чугун HT250, процесс смоляного песка, грубая обработка после старения (искусственное старение и вибрационное старение). Качество литья надежное без трещин, пор, усадки и белой ткани, литье после тушения, старения имеет стабильную организацию, чтобы гарантировать стабильность машины во время использования, сертификат качества продукции содержит отчет об анализе химического состава разливаемого горячего металла, отчет об термической обработке и кривую температуры и времени термической обработки.

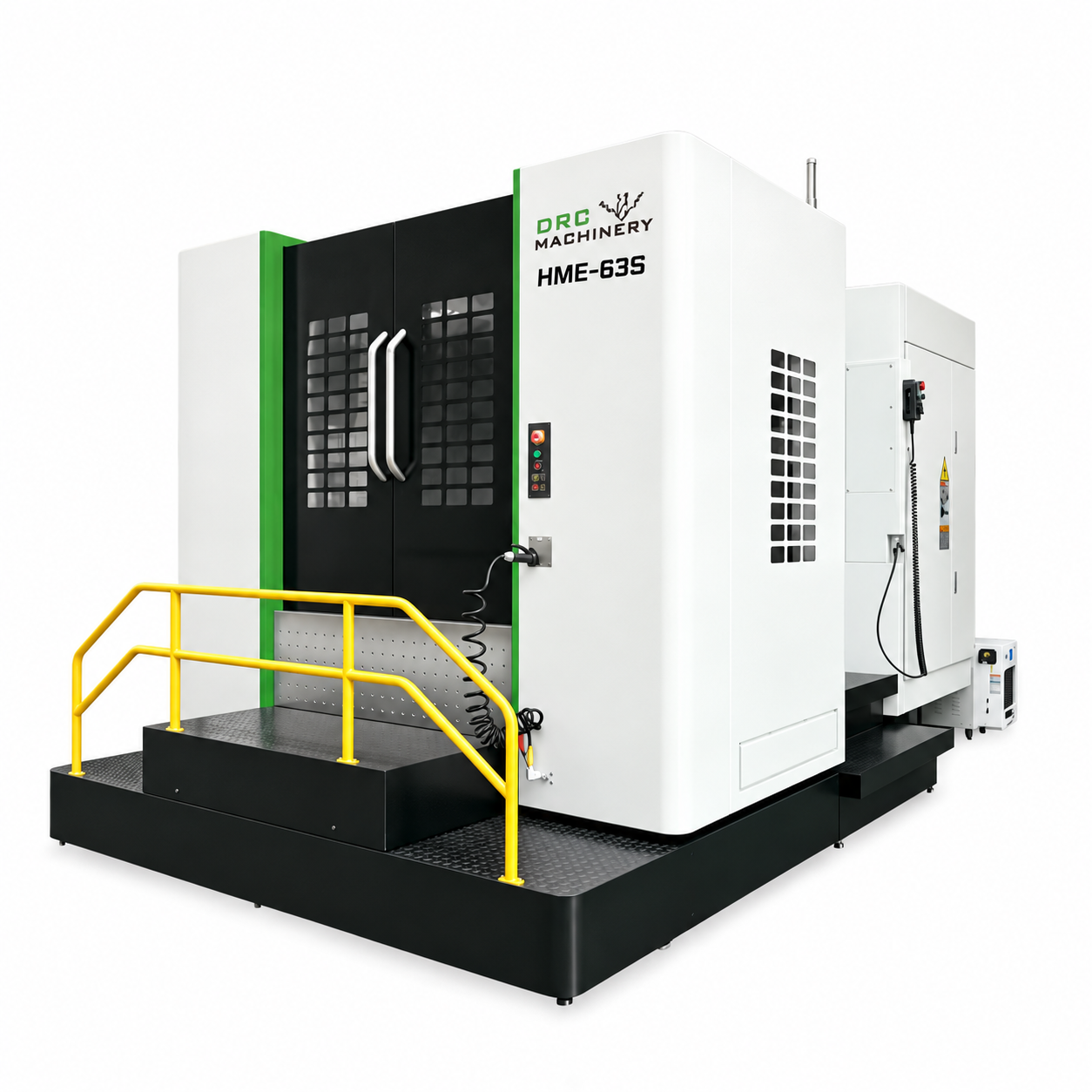

Горизонтальный обрабатывающий центр HME-63S
