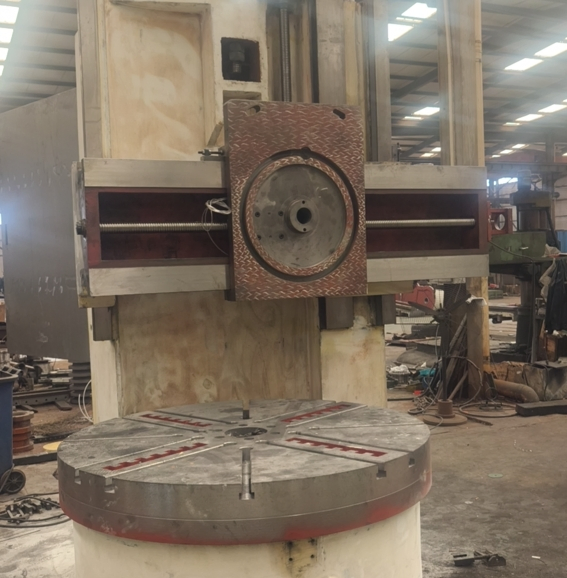

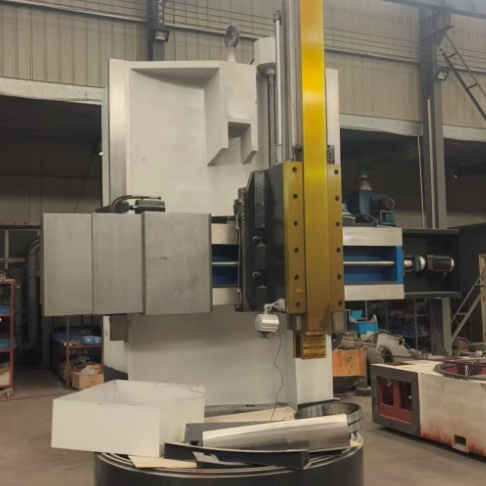

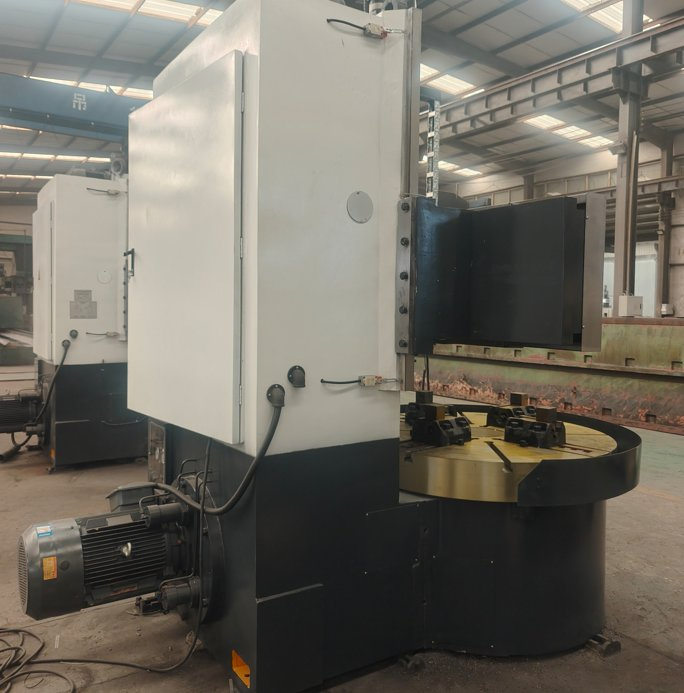

Вертикальный токарный станок C5116A

Основные преимущества C5116A C5116A предназначен для обработки деталей большого диаметра в устойчивом вертикальном положении. Такая компоновка упрощает установку тяжелых дисковых и кольцевых заготовок и снижает влияние собственного веса детали при закреплении. Окончательная технологическая схема...

Отправить заявку

Описание

маркер

Основные преимущества C5116A

C5116A предназначен для обработки деталей большого диаметра в устойчивом вертикальном положении. Такая компоновка упрощает установку тяжелых дисковых и кольцевых заготовок и снижает влияние собственного веса детали при закреплении. Окончательная технологическая схема определяется после проверки чертежа и массы заготовки.

Основная информация

Модель оборудования: C5116A
Серия оборудования: одностоечный вертикальный токарный станок
Тип оборудования: одностоечный вертикальный токарный станок
Система управления: обычного типа

Особенности продукта

Данная модель является одностоечным вертикальным токарным станком производства «Далянь Жунчэн Цзисе», предназначена для механической обработки в различных отраслях промышленности и может применяться для черновой и чистовой токарной обработки внутренних и наружных цилиндрических и конических поверхностей, торцев, нарезания канавок, отрезки и других операций. Станок оснащен вертикальным и боковым суппортами, которые могут выполнять обработку резанием как одновременно, так и раздельно. Планшайба имеет гидростатические направляющие, а шпиндель оснащен высокоточными двухрядными цилиндрическими роликовыми подшипниками, что обусловливает высокую несущую способность и высокую точность вращения. При изготовлении станка используется высококачественная технология литья по выжигаемым моделям, изделие проходит отжиг и старение, благодаря чему обладает высокой жесткостью и долговечностью.

Технические характеристики C5116A

Рабочая зона / размеры обработки

Параметр	Значение	Единица изм.
Макс. высота заготовки	1200	mm

Перемещения

Параметр	Значение	Единица изм.
Перемещение поперечины	650	mm

Подачи и скорости

Параметр	Значение	Единица изм.
Число ступеней частоты вращения	16ступ.	—
Число ступеней подач	12ступ.	—
Скорость подъёма поперечины	440	mm/min

Рабочий стол

Параметр	Значение	Единица изм.
Диаметр рабочего стола	1400	mm
Диапазон частоты вращения стола	5-160	r/min

Инструмент

Параметр	Значение	Единица изм.
Сечение державки инструмента (Ш×В)	30×40	mm

Суппорт

Параметр	Значение	Единица изм.
Макс. диаметр точения вертикальным суппортом	1600	mm
Макс. диаметр точения боковым суппортом	1400	mm
Диапазон подач вертикального и бокового суппортов	0.8-86	mm/r
Макс. усилие резания вертикального суппорта	2500	kg
Макс. усилие резания бокового суппорта	2000	kg
Суммарное усилие резания	4000	kg
Горизонтальный ход вертикального суппорта	916	mm
Вертикальный ход вертикального суппорта	800	mm
Горизонтальный ход бокового суппорта	630	mm
Вертикальный ход бокового суппорта	900	mm
Скорость быстрых перемещений суппорта	1800	mm/min

Электроприводы и двигатели

Параметр	Значение	Единица изм.
Макс. крутящий момент	2500	kg·m
Мощность главного двигателя	30	kW

Габариты и масса

Параметр	Значение	Единица изм.
Макс. масса заготовки	5000	kg
Габаритные размеры станка (Д×Ш×В)	2660×2665×3528	mm
Масса станка	12500	kg

Преимущества по сравнению с типовыми решениями

Вертикальное расположение детали удобнее для тяжелых дисков и колец, чем горизонтальная установка.
Жесткая компоновка ориентирована на стабильное точение наружных и внутренних поверхностей.
Оснастка и инструментальная система выбираются с учетом материала и требуемых операций.

Области применения

Обработка фланцев, колец, корпусов, ступиц, дисков и других крупногабаритных деталей для энергетики, насосно-клапанной отрасли, судостроения и общего машиностроения.

Примечание по комплектации: В базе для этого типа оборудования указана необходимость проверки конфигурации. Перед заказом параметры и состав поставки должны быть подтверждены в техническом предложении.

Производственная площадка и инженерная команда DRC Machinery

Следующие фотографии показывают производственный участок и работу специалиста DRC Machinery. Это общие материалы о компании: оборудование на снимках не является станком, описанным на этой странице, и фотографии не подтверждают его сборку или испытания.

Общий вид производственного участка DRC Machinery; на фото показано другое оборудование.

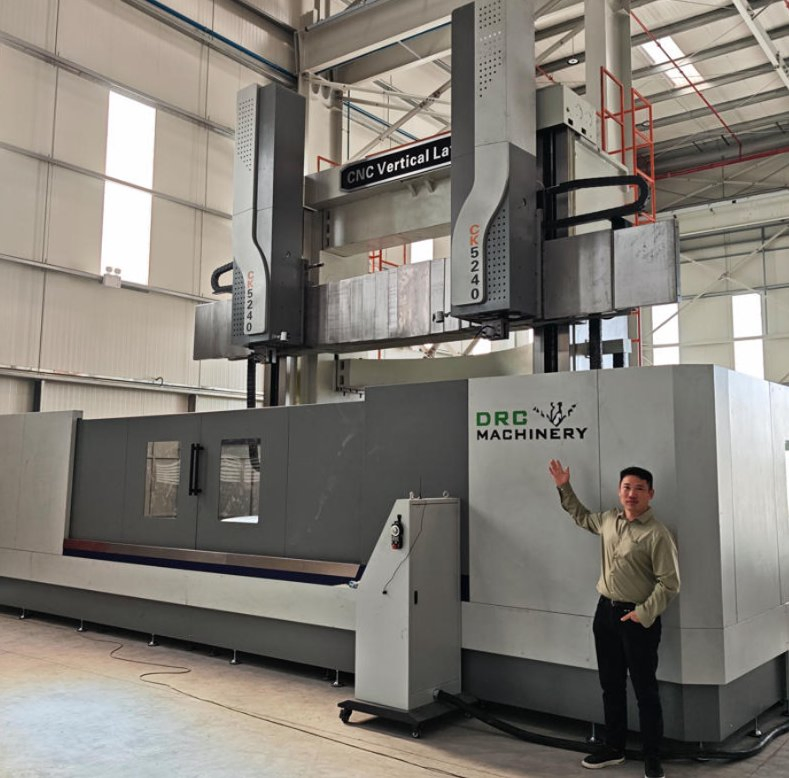

Специалист DRC Machinery работает с оборудованием в цехе — Работа специалиста в цехе; фотография не относится к конкретной модели на этой странице.

Контроль качества и согласование приёмки

Типовая схема контроля качества и согласования приёмки оборудования — Типовая схема обсуждения проекта, а не протокол испытаний конкретного станка. Состав проверок, методы измерения и критерии приёмки согласовываются в техническом соглашении.

Фотографии ключевых узлов, сборки и испытаний конкретного станка предоставляются только при наличии соответствующих проектных материалов.

DRC Machinery на отраслевых выставках

Архивные фотографии отраслевых выставок из материалов DRC Machinery — Фотоматериалы отраслевых выставок из архива DRC Machinery. Они не подтверждают поставку модели, описанной на этой странице.

Упаковка и отгрузка оборудования

Ниже показаны общие фотографии подготовки оборудования DRC Machinery к международной перевозке. Они не подтверждают отгрузку модели, описанной на этой странице.

Защитная упаковка оборудования DRC Machinery перед перевозкой — Защитная упаковка оборудования.

Погрузка деревянного транспортного ящика DRC Machinery — Погрузка деревянного транспортного ящика.

Погрузка упакованного оборудования DRC Machinery в контейнер — Контейнерная погрузка упакованного оборудования.

Поставка, документация и сервисная поддержка

Фотографии упаковки и отгрузки на этой странице показывают общий процесс DRC Machinery и не подтверждают отправку именно данной модели. Способ защиты, упаковки и перевозки согласовывается для конкретного заказа.

Состав технической документации, условия установки и пусконаладки, формат обучения, удалённой поддержки и поставки запасных частей определяются в коммерческом предложении и договоре. Сроки, стоимость выезда специалиста и гарантийные обязательства также согласовываются по проекту.

Поставка, установка и послепродажная поддержка

Сколько времени занимает поставка оборудования после оформления заказа?

Срок поставки зависит от модели, комплектации и дополнительных требований. После согласования технических условий мы укажем сроки производства, проверки, упаковки и отгрузки в коммерческом предложении.

Вы организуете экспортную упаковку и международную доставку?

Упаковку и международную доставку можно согласовать для конкретного заказа. Способ упаковки, маршрут, стоимость и ответственность сторон указываются в коммерческом предложении и договоре.

Вы предоставляете помощь при установке и пусконаладке?

В зависимости от модели оборудования и страны установки мы можем обсудить удалённое сопровождение или выезд специалиста. Объём работ, требования к площадке и расходы согласовываются до оформления заказа.

Проводите ли вы обучение операторов?

Обучение операторов может быть предусмотрено в рамках проекта. Его формат, содержание, язык, место проведения и стоимость согласовываются отдельно и указываются в коммерческом предложении или договоре.

Можно ли получить удалённую техническую поддержку при неисправности?

Да, вы можете направить нам описание неисправности, модель станка и сообщение об ошибке. Наши специалисты изучат информацию и предложат дальнейшие действия. Условия технической поддержки определяются договором.

Как заказать расходные материалы и запасные части?

Сообщите нам модель и серийный номер станка, а также название или фотографию нужной детали. Мы проверим совместимость, наличие, стоимость и возможный срок поставки, после чего направим предложение.

Каков гарантийный срок и что покрывает гарантия?

Гарантийный срок, дата его начала, а также перечень покрываемых компонентов и работ указываются в договоре на конкретное оборудование. Условия поставки запасных частей и сервисного обслуживания также зависят от страны установки.

Часто задаваемые вопросы

Какие данные нужны для подбора станка?

Нужны чертеж детали, размеры и масса заготовки, материал, допуски и перечень операций.

Можно ли выполнять внутреннюю и наружную обработку?

Возможность и инструментальная схема подтверждаются по чертежу и выбранной комплектации.

Как получить точное техническое предложение на

Отправьте чертеж детали, материал, размеры заготовки, допуски, требуемые операции и плановый объем производства. Инженеры DRC Machinery проверят процесс и предложат подходящую конфигурацию.
