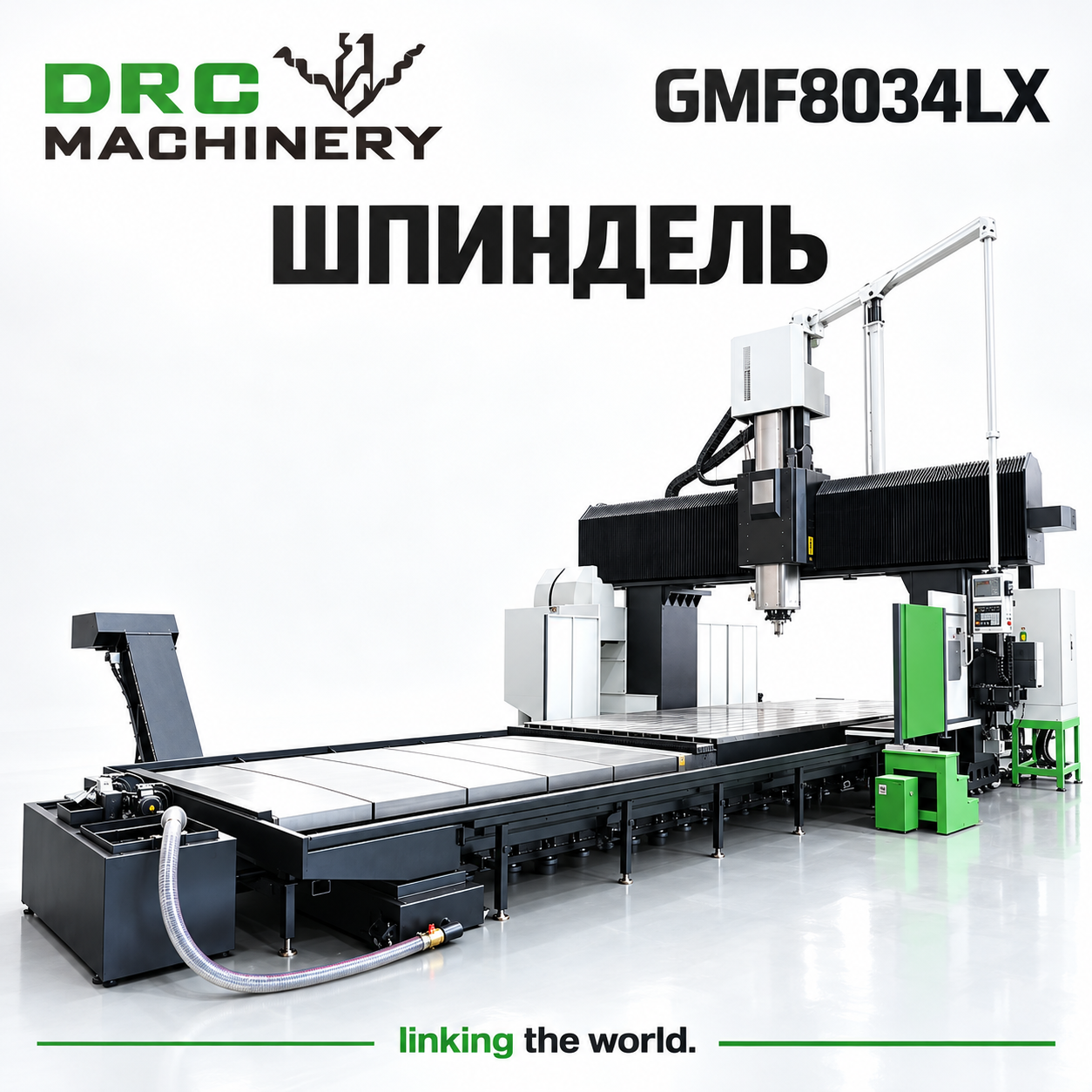

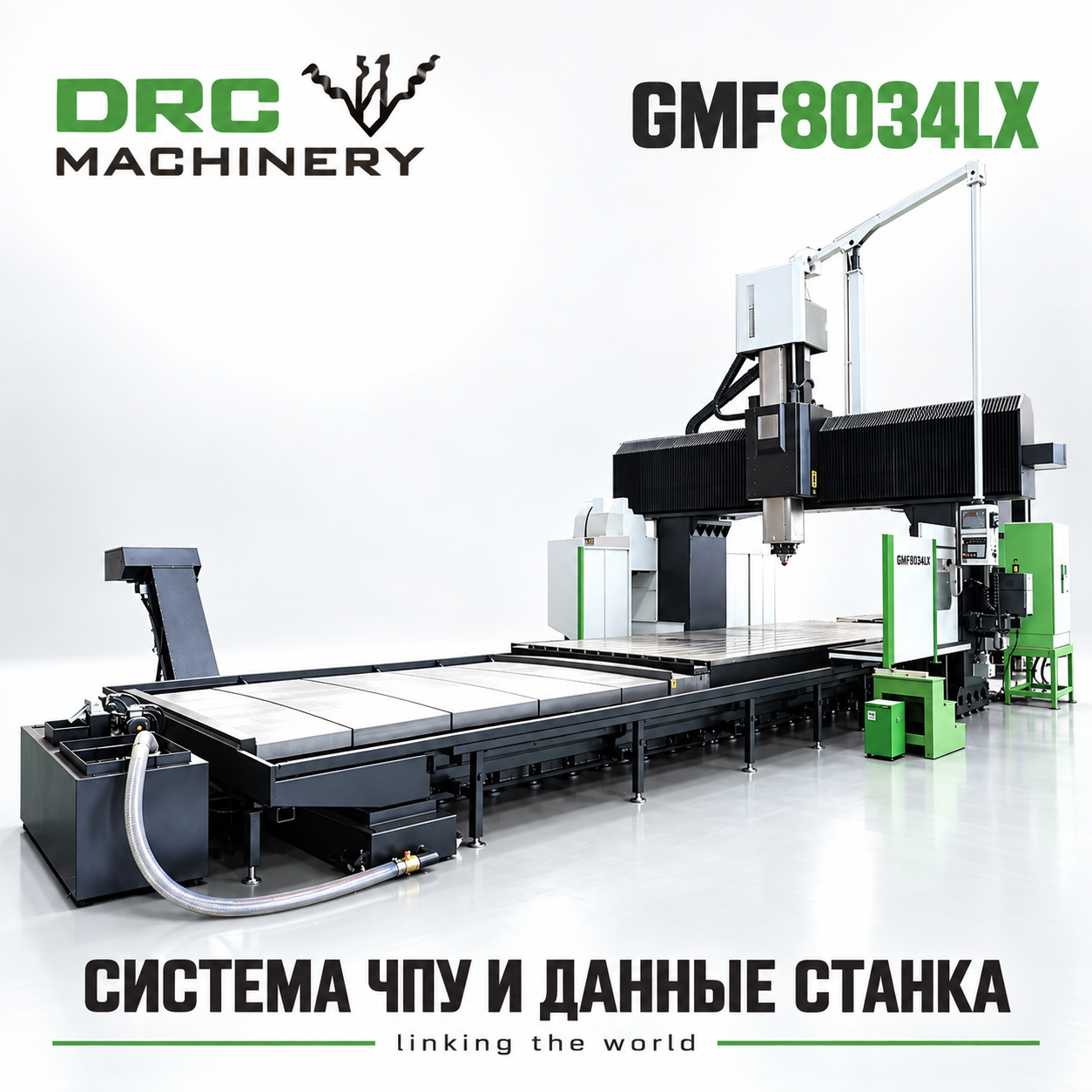

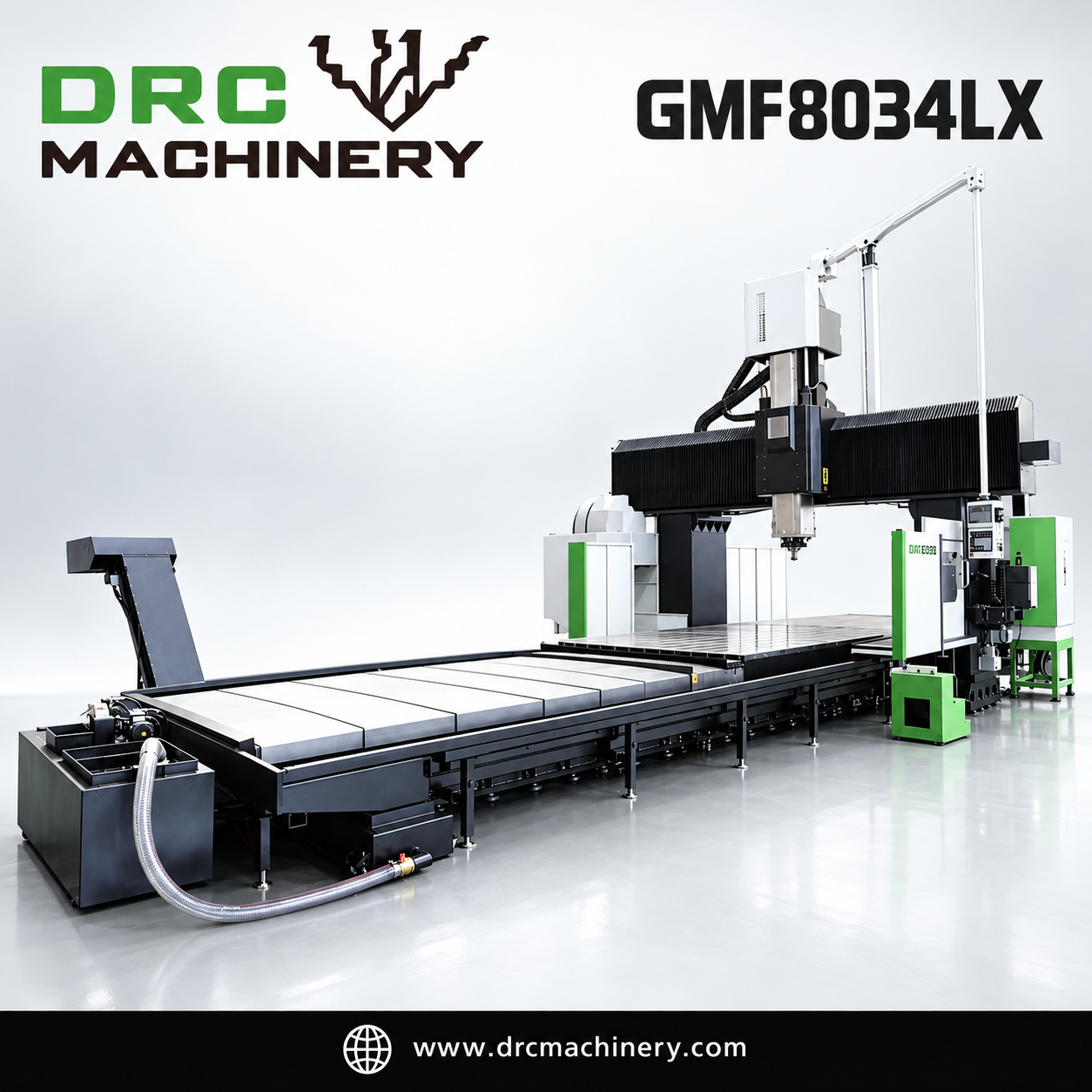

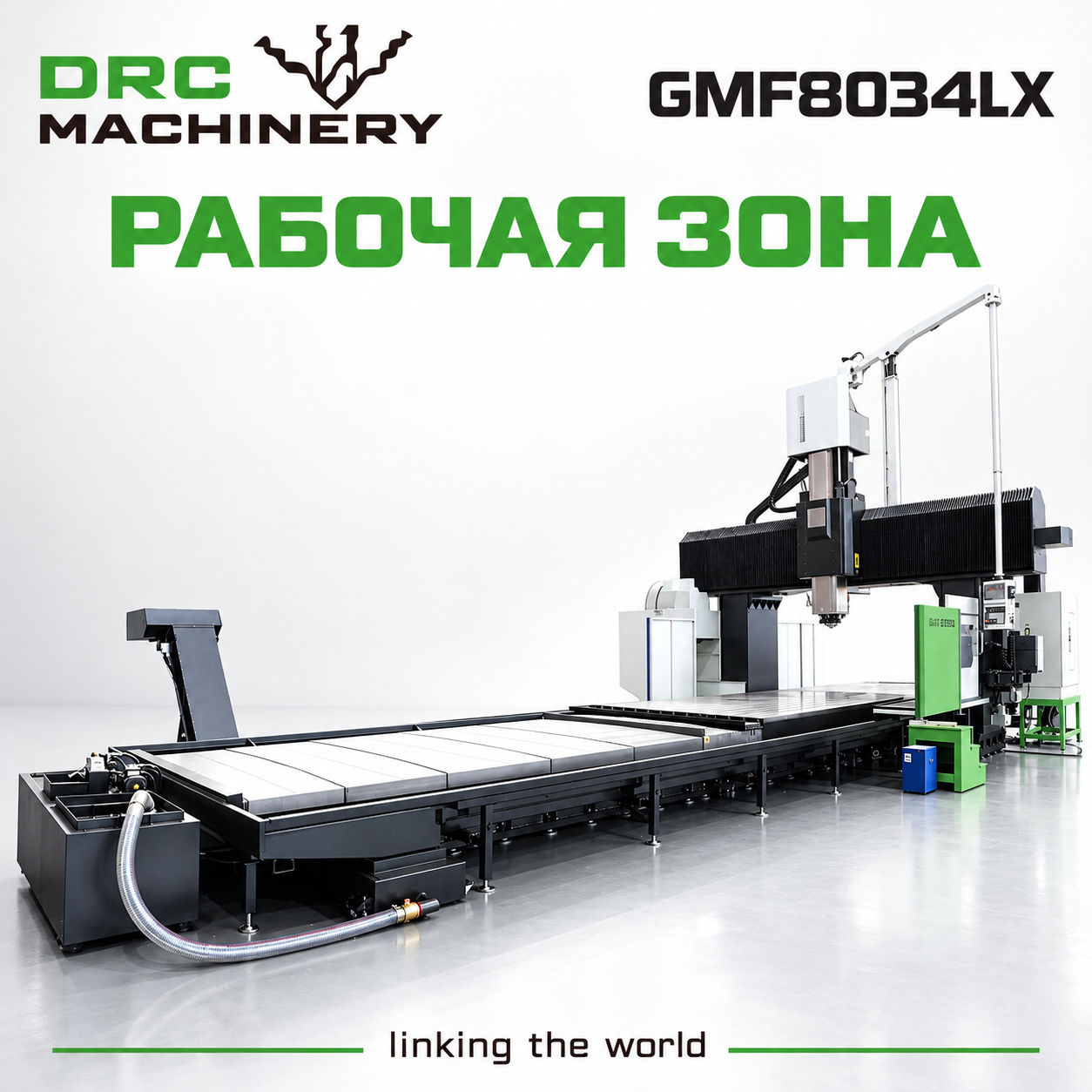

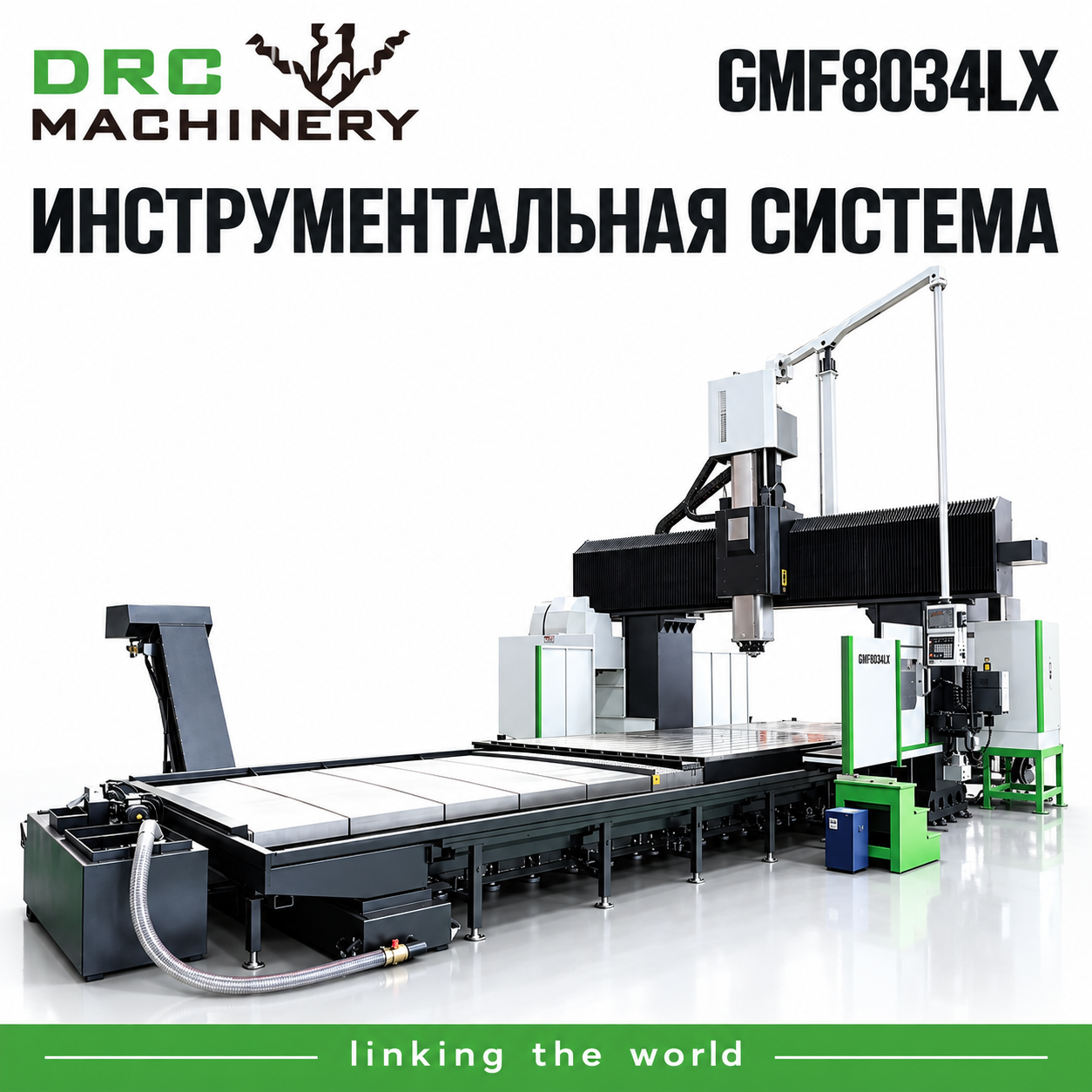

Портальный фрезерный центр GMF8034LX

Основные преимущества GMF8034LX GMF8034LX предназначен для обработки сложных поверхностей и крупногабаритных деталей с управляемым положением инструмента. Пятиосевая схема позволяет сократить количество переустановок и повысить согласованность обработки разных поверхностей. Кинематика, шпиндель ...

Отправить заявку

Описание

маркер

Основные преимущества GMF8034LX

GMF8034LX предназначен для обработки сложных поверхностей и крупногабаритных деталей с управляемым положением инструмента. Пятиосевая схема позволяет сократить количество переустановок и повысить согласованность обработки разных поверхностей. Кинематика, шпиндель и система измерения подтверждаются для выбранной конфигурации.

Основная информация

Модель оборудования：GMF8034LX
Серия оборудования：5-осевой портальный обрабатывающий центр с неподвижной траверсой серии GMF (серия 30)
Тип оборудования：5-осевой портальный обрабатывающий центр с неподвижной траверсой
Система управления：не предоставлена
Конус шпинделя：HSK-A63

Особенности конструкции

Портальная конструкция с неподвижной траверсой, симметричная конструкция оси Z по схеме «коробка в коробке», уравновешенные напряжения, малые температурные деформации
Охлаждение ходового винта и гайки эффективно ограничивает температурное удлинение и повышает точность всего станка
Оснащен поворотной головкой AC производства Kessler (Германия)
Оси A/C приводятся в движение моментными двигателями, что обеспечивает высокие динамические характеристики
Пятикоординатное синхронное управление с полностью замкнутым контуром, подходит для обработки сложных криволинейных поверхностей прецизионных штампов и пресс-форм
Оснащен лазерным прибором для измерения инструмента, автоматическим устройством удаления стружки и водяным охладителем
Конструкция оси X с большим ходом подходит для обработки крупногабаритных длинномерных деталей

Особенности изделия

5-осевой портальный обрабатывающий центр GMF8034LX с неподвижной траверсой имеет портальную конструкцию с неподвижной траверсой и симметричную конструкцию оси Z по схеме «коробка в коробке», что обеспечивает уравновешенность напряжений и малые температурные деформации. Охлаждение ходового винта и гайки эффективно ограничивает температурное удлинение. Станок оснащен поворотной головкой AC производства Kessler (Германия), оси A/C приводятся в движение моментными двигателями, реализовано пятикоординатное синхронное управление с полностью замкнутым контуром. Ход оси X составляет 8 м, что подходит для обработки крупных прецизионных штампов, пресс-форм и длинномерных сложных деталей.

Технические характеристики GMF8034LX

Перемещения

Параметр	Значение	Единица изм.
Перемещение по оси X	8000	mm
Перемещение по оси Y	3400	mm

Рабочий стол

Параметр	Значение	Единица изм.
Размер рабочего стола	8000×2500	mm

Шпиндель

Параметр	Значение	Единица изм.
Угол качания оси A	±106°	—
Угол поворота оси C	±240°	—
Тип шпинделя	поворотная головка AC (Kessler, Германия)	—
Конус шпинделя	HSK-A63	—
Частота вращения шпинделя	18000	rpm
Макс. крутящий момент шпинделя (S1/S6)	89.5/111	Nm

Точность

Параметр	Значение	Единица изм.
Точность позиционирования по оси X	0.02	mm
Точность позиционирования по оси Y	0.01	mm
Точность позиционирования по оси Z	0.008	mm

Электроприводы и двигатели

Параметр	Значение	Единица изм.
Мощность главного двигателя (S1/S6)	56/70	kW

Электропитание

Параметр	Значение	Единица изм.
Мощность электроснабжения	100	KVA

Габариты и масса

Параметр	Значение	Единица изм.
Масса станка	83	T
Габаритные размеры (Д×Ш×В)	15100×7100×6350	mm

Преимущества по сравнению с типовыми решениями

Сложные поверхности можно обрабатывать за меньшее число установов, чем на трехосевом оборудовании.
Уменьшается накопление погрешности между отдельными установами детали.
Конфигурация подбирается по геометрии, материалу и требованиям к поверхности.

Области применения

Изготовление пресс-форм, авиационных и энергетических деталей, крупных корпусов, лопаток и других изделий со сложной пространственной геометрией.

Примечание по комплектации: В базе для этого типа оборудования указана необходимость проверки конфигурации. Перед заказом параметры и состав поставки должны быть подтверждены в техническом предложении.

Производственная площадка и инженерная команда DRC Machinery

Следующие фотографии показывают производственный участок и работу специалиста DRC Machinery. Это общие материалы о компании: оборудование на снимках не является станком, описанным на этой странице, и фотографии не подтверждают его сборку или испытания.

Общий вид производственного участка DRC Machinery; на фото показано другое оборудование.

Специалист DRC Machinery работает с оборудованием в цехе — Работа специалиста в цехе; фотография не относится к конкретной модели на этой странице.

Контроль качества и согласование приёмки

Типовая схема контроля качества и согласования приёмки оборудования — Типовая схема обсуждения проекта, а не протокол испытаний конкретного станка. Состав проверок, методы измерения и критерии приёмки согласовываются в техническом соглашении.

Фотографии ключевых узлов, сборки и испытаний конкретного станка предоставляются только при наличии соответствующих проектных материалов.

DRC Machinery на отраслевых выставках

Архивные фотографии отраслевых выставок из материалов DRC Machinery — Фотоматериалы отраслевых выставок из архива DRC Machinery. Они не подтверждают поставку модели, описанной на этой странице.

Упаковка и отгрузка оборудования

Ниже показаны общие фотографии подготовки оборудования DRC Machinery к международной перевозке. Они не подтверждают отгрузку модели, описанной на этой странице.

Защитная упаковка оборудования DRC Machinery перед перевозкой — Защитная упаковка оборудования.

Погрузка деревянного транспортного ящика DRC Machinery — Погрузка деревянного транспортного ящика.

Погрузка упакованного оборудования DRC Machinery в контейнер — Контейнерная погрузка упакованного оборудования.

Поставка, документация и сервисная поддержка

Фотографии упаковки и отгрузки на этой странице показывают общий процесс DRC Machinery и не подтверждают отправку именно данной модели. Способ защиты, упаковки и перевозки согласовывается для конкретного заказа.

Состав технической документации, условия установки и пусконаладки, формат обучения, удалённой поддержки и поставки запасных частей определяются в коммерческом предложении и договоре. Сроки, стоимость выезда специалиста и гарантийные обязательства также согласовываются по проекту.

Поставка, установка и послепродажная поддержка

Сколько времени занимает поставка оборудования после оформления заказа?

Срок поставки зависит от модели, комплектации и дополнительных требований. После согласования технических условий мы укажем сроки производства, проверки, упаковки и отгрузки в коммерческом предложении.

Вы организуете экспортную упаковку и международную доставку?

Упаковку и международную доставку можно согласовать для конкретного заказа. Способ упаковки, маршрут, стоимость и ответственность сторон указываются в коммерческом предложении и договоре.

Вы предоставляете помощь при установке и пусконаладке?

В зависимости от модели оборудования и страны установки мы можем обсудить удалённое сопровождение или выезд специалиста. Объём работ, требования к площадке и расходы согласовываются до оформления заказа.

Проводите ли вы обучение операторов?

Обучение операторов может быть предусмотрено в рамках проекта. Его формат, содержание, язык, место проведения и стоимость согласовываются отдельно и указываются в коммерческом предложении или договоре.

Можно ли получить удалённую техническую поддержку при неисправности?

Да, вы можете направить нам описание неисправности, модель станка и сообщение об ошибке. Наши специалисты изучат информацию и предложат дальнейшие действия. Условия технической поддержки определяются договором.

Как заказать расходные материалы и запасные части?

Сообщите нам модель и серийный номер станка, а также название или фотографию нужной детали. Мы проверим совместимость, наличие, стоимость и возможный срок поставки, после чего направим предложение.

Каков гарантийный срок и что покрывает гарантия?

Гарантийный срок, дата его начала, а также перечень покрываемых компонентов и работ указываются в договоре на конкретное оборудование. Условия поставки запасных частей и сервисного обслуживания также зависят от страны установки.

Часто задаваемые вопросы

Всегда ли требуется одновременная пятиосевая обработка?

Нет. Режим обработки выбирается по геометрии детали; возможны позиционная и одновременная стратегии при соответствующей конфигурации.

Какие данные нужны для технологической оценки?

Нужны 3D-модель, чертеж, материал, допуски, требования к поверхности и информация о заготовке.

Как получить точное техническое предложение на

Отправьте чертеж детали, материал, размеры заготовки, допуски, требуемые операции и плановый объем производства. Инженеры DRC Machinery проверят процесс и предложат подходящую конфигурацию.

Запросить техническое предложение

Отправьте чертёж детали, материал, размеры и массу заготовки, перечень операций, ключевые допуски, планируемый объём выпуска и страну поставки. Техническая команда проверит применимость конфигурации и подготовит предложение для вашего проекта.
