Основные преимущества CQ5240 Общие сведения Модель станка: CQ5240 Серия станков: тяжелый двухстоечный вертикальный токарный станок Тип станка: двухстоечный вертикальный токарный станок Система управления: обычного типа Особенности станка Данная модель представляет собой крупный двухстоечный ве...
Описание
маркер
Основные преимущества CQ5240
Общие сведения
- Модель станка: CQ5240
- Серия станков: тяжелый двухстоечный вертикальный токарный станок
- Тип станка: двухстоечный вертикальный токарный станок

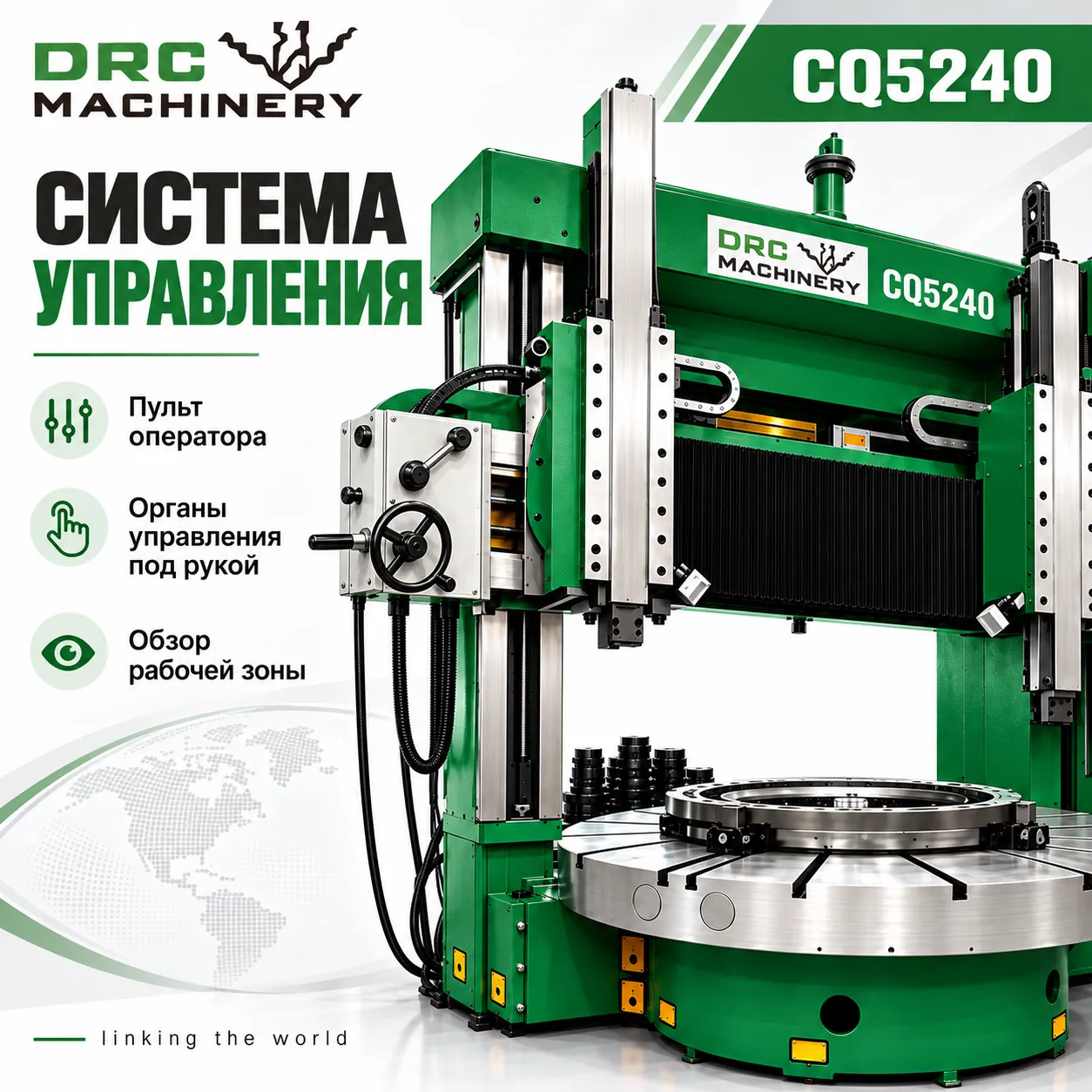

- Система управления: обычного типа

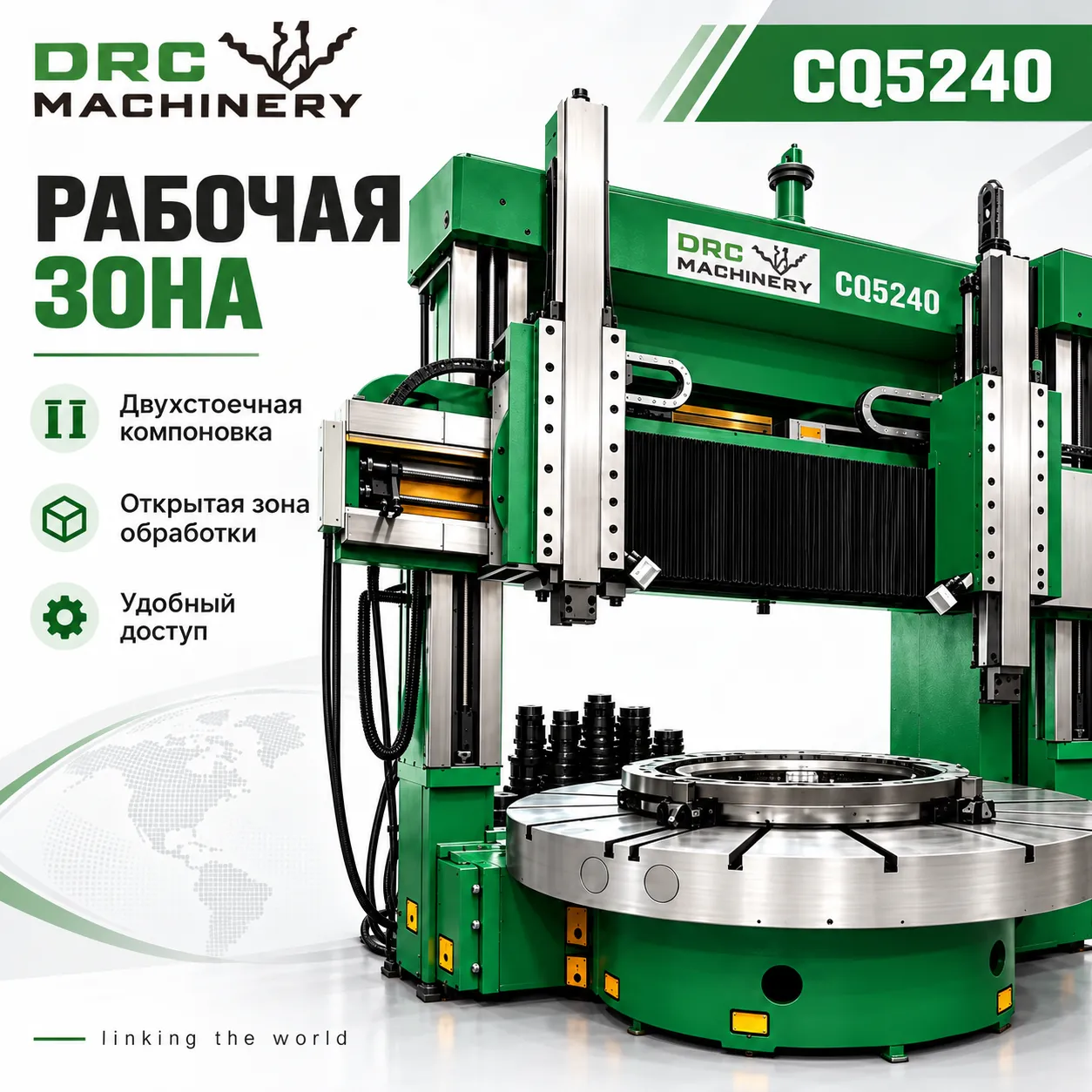

Особенности станка

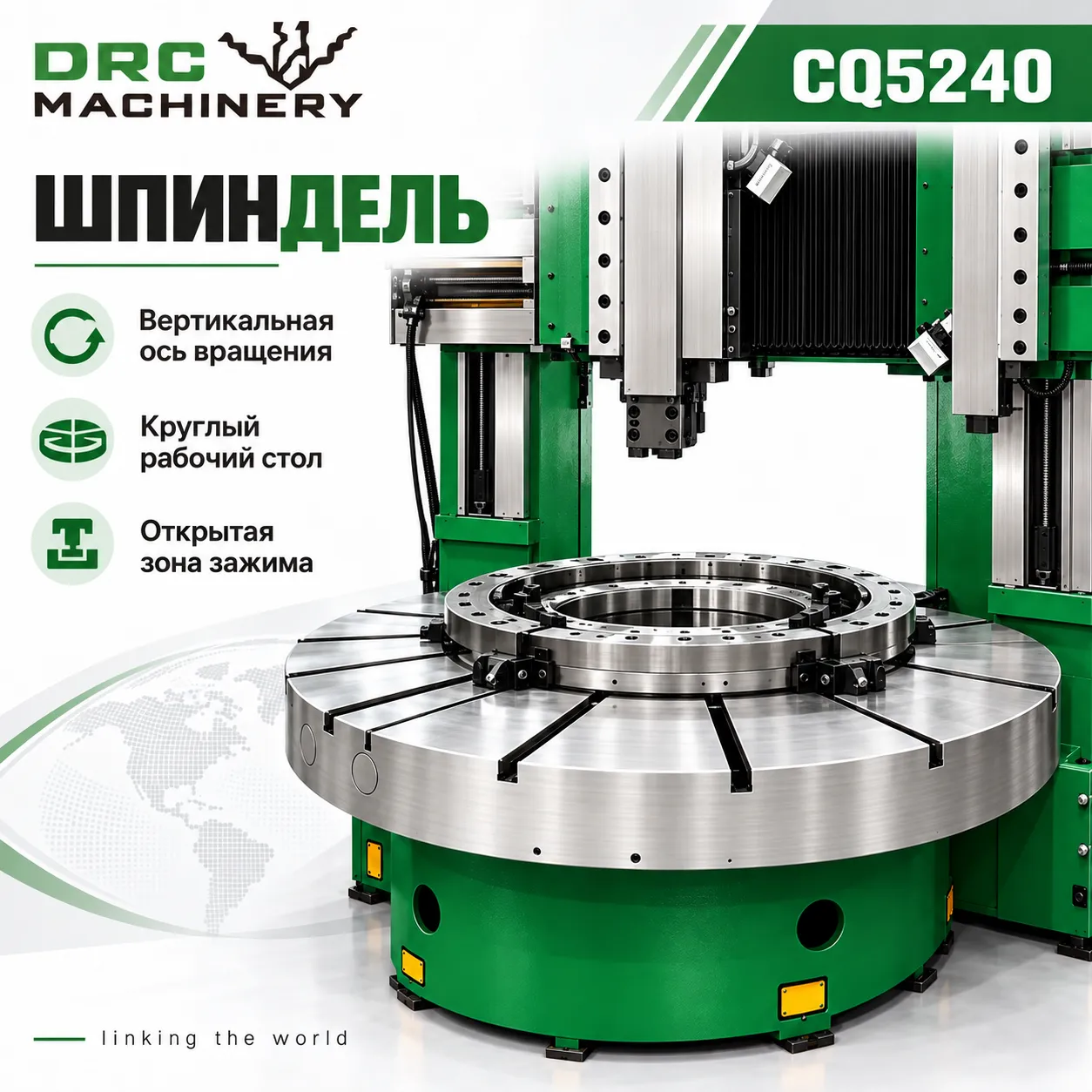

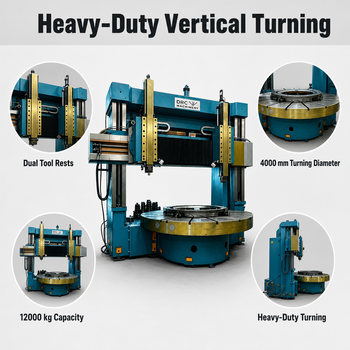

Данная модель представляет собой крупный двухстоечный вертикальный токарный станок производства Далянь Жунчэн Цзисе, предназначенный для крупной механической обработки в различных отраслях промышленности. Он может применяться для черновой и чистовой токарной обработки внутренних и наружных цилиндрических поверхностей, конических поверхностей, торцевых поверхностей, проточки канавок, отрезки и т.д. Станок имеет тяжелую двухстоечную конструкцию, отличается высокой жесткостью и большой грузоподъемностью. Он оснащен двумя левым и правым суппортами, которые могут выполнять резание одновременно или раздельно. Планшайба опирается на гидростатические направляющие, а шпиндель оснащен высокоточными двухрядными цилиндрическими роликовыми подшипниками, что обеспечивает высокую точность вращения. Станок изготовлен по высококачественной технологии литья по газифицируемым моделям, подвергается отжигу и старению, отличается долговечностью и подходит для тяжелых режимов резания.
Технические характеристики CQ5240
Рабочая зона / размеры обработки
| Параметр | Значение | Единица изм. |
|---|---|---|
| Макс. высота заготовки | 1600/2000 | mm |
Перемещения
| Параметр | Значение | Единица изм. |
|---|---|---|
| Перемещение поперечины | 1250/1650 | mm |
Подачи и скорости
| Параметр | Значение | Единица изм. |
|---|---|---|
| Число ступеней подач | бесступенчатое | — |
| Диапазон подач | 0.25-90 | mm/min |
| Скорость перемещения поперечины | 350 | mm/min |

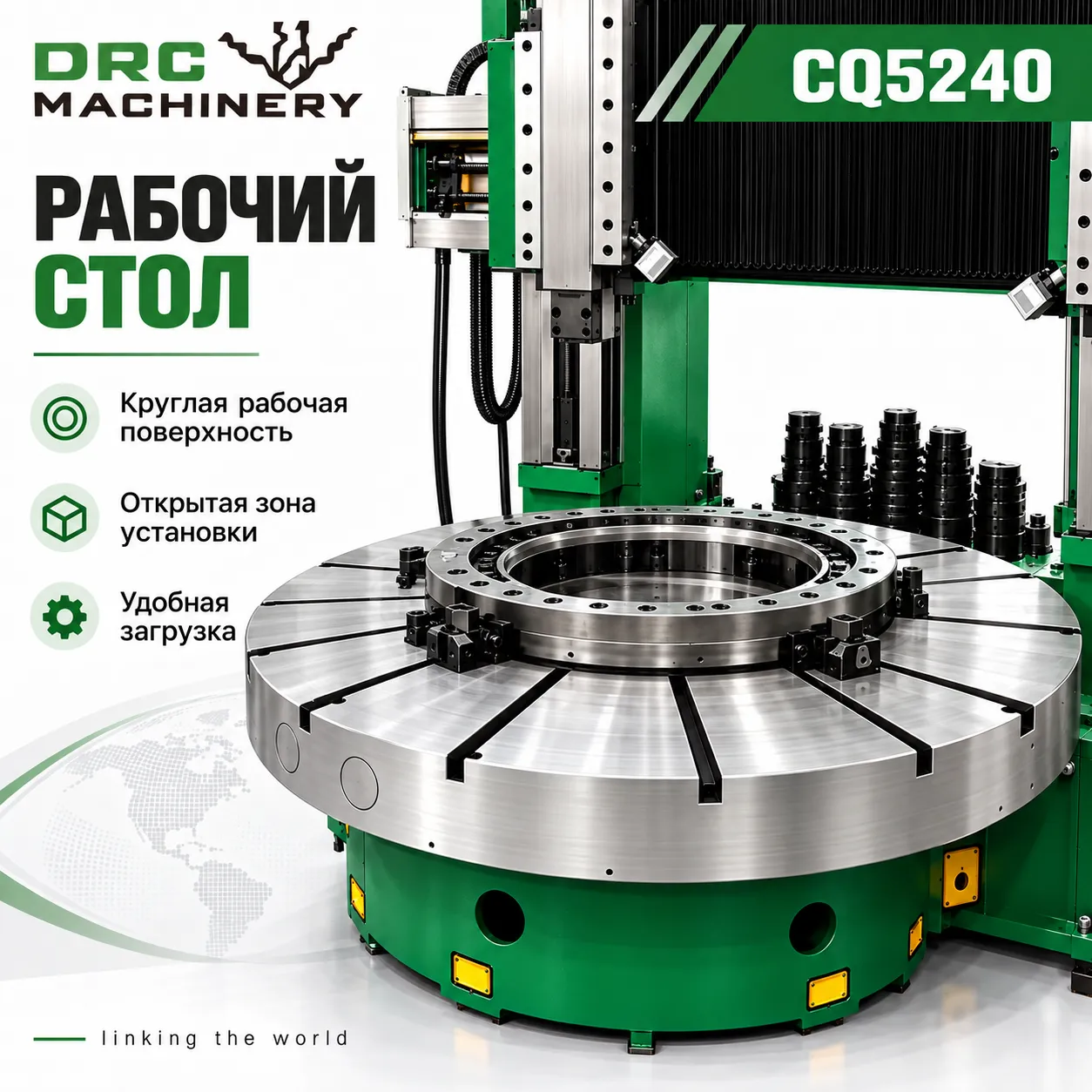

Рабочий стол
| Параметр | Значение | Единица изм. |
|---|---|---|
| Макс. диаметр точения на столе | 4000 | mm |
| Диаметр рабочего стола | 3150 | mm |
| Макс. крутящий момент стола | 6300 | kg·m |
| Число ступеней частоты вращения стола | бесступенчатое в двух диапазонах | — |
| Диапазон частоты вращения стола | 2-50 | r/min |
Инструмент
| Параметр | Значение | Единица изм. |
|---|---|---|
| Сечение державки (Ш×В) | 40×50 | mm |

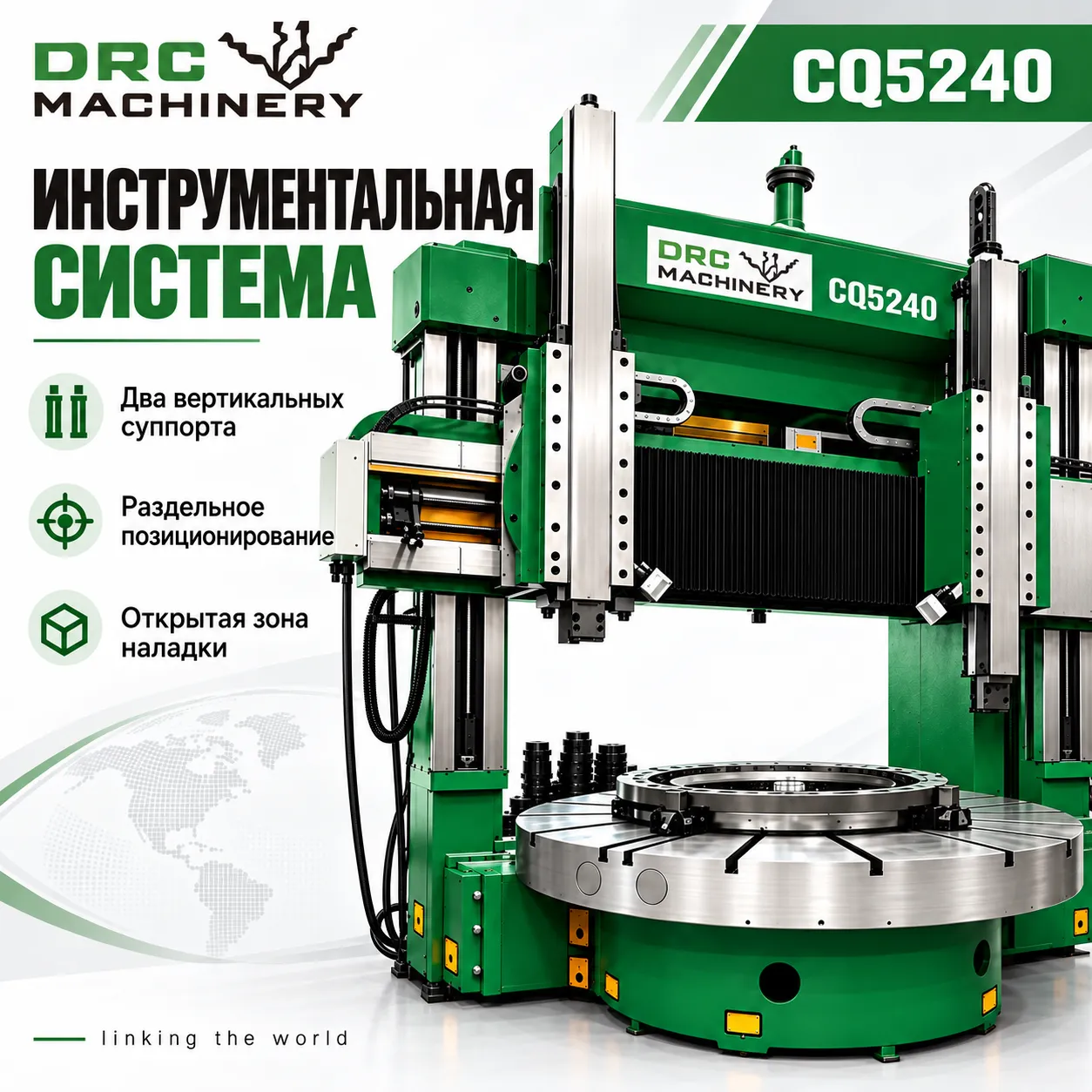

Суппорт
| Параметр | Значение | Единица изм. |
|---|---|---|
| Макс. усилие резания правого суппорта | 3500 | kg |
| Макс. усилие резания левого суппорта | 3000 | kg |
| Суммарное макс. усилие резания | 6300 | kg |
| Горизонтальный ход суппорта | 2170 | mm |
| Вертикальный ход суппорта | 1000 | mm |
| Скорость быстрых перемещений суппорта | 1560 | mm/min |
| Макс. угол поворота суппорта | ±30 | ° |
Электроприводы и двигатели
| Параметр | Значение | Единица изм. |
|---|---|---|
| Мощность главного двигателя | 55 | kW |
Габариты и масса
| Параметр | Значение | Единица изм. |
|---|---|---|
| Макс. масса заготовки | 12000 | kg |
| Габаритные размеры станка (Д×Ш×В) | 6680×5010×5080 | mm |
| Масса станка | 43600 | kg |
Почему выбирают CQ5240
CQ5240 — тяжелый вертикальный токарный станок с ручным управлением для обработки металлических деталей. Вертикальная компоновка упрощает установку дисков, колец, фланцев и других деталей большого диаметра. Она помогает сократить время на позиционирование заготовки и обеспечивает удобный доступ к зоне обработки.
Преимущества по сравнению с аналогичными станками
- По сравнению с горизонтальным токарным станком вертикальная компоновка удобнее для тяжелых деталей большого диаметра.
- Опора заготовки на стол снижает сложность установки и выверки перед обработкой.
- Конструкция подходит для стабильной серийной и единичной обработки крупных деталей.
Области применения
- фланцы, кольца и дисковые детали
- корпуса насосов, клапанов и редукторов
- колеса, ступицы и детали энергетического оборудования
- крупные детали общего машиностроения

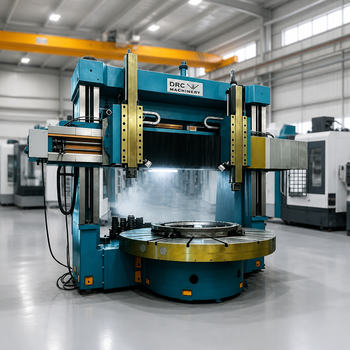

Фотографии CQ5240
Производственная площадка и инженерная команда DRC Machinery
Следующие фотографии показывают производственный участок и работу специалиста DRC Machinery. Это общие материалы о компании: оборудование на снимках не является станком, описанным на этой странице, и фотографии не подтверждают его сборку или испытания.
Контроль качества и согласование приёмки
Фотографии ключевых узлов, сборки и испытаний конкретного станка предоставляются только при наличии соответствующих проектных материалов.
DRC Machinery на международных выставках
Подготовка оборудования к упаковке и отгрузке
Ниже показаны общие фотографии подготовки оборудования DRC Machinery к международной перевозке. Они не подтверждают отгрузку модели, описанной на этой странице.
Поставка, документация и сервисная поддержка
Фотографии упаковки и отгрузки на этой странице показывают общий процесс DRC Machinery и не подтверждают отправку именно данной модели. Способ защиты, упаковки и перевозки согласовывается для конкретного заказа.
Состав технической документации, условия установки и пусконаладки, формат обучения, удалённой поддержки и поставки запасных частей определяются в коммерческом предложении и договоре. Сроки, стоимость выезда специалиста и гарантийные обязательства также согласовываются по проекту.
Поставка, установка и послепродажная поддержка
Сколько времени занимает поставка оборудования после оформления заказа?
Срок поставки зависит от модели, комплектации и дополнительных требований. После согласования технических условий мы укажем сроки производства, проверки, упаковки и отгрузки в коммерческом предложении.
Вы организуете экспортную упаковку и международную доставку?
Упаковку и международную доставку можно согласовать для конкретного заказа. Способ упаковки, маршрут, стоимость и ответственность сторон указываются в коммерческом предложении и договоре.
Вы предоставляете помощь при установке и пусконаладке?
В зависимости от модели оборудования и страны установки мы можем обсудить удалённое сопровождение или выезд специалиста. Объём работ, требования к площадке и расходы согласовываются до оформления заказа.
Проводите ли вы обучение операторов?
Обучение операторов может быть предусмотрено в рамках проекта. Его формат, содержание, язык, место проведения и стоимость согласовываются отдельно и указываются в коммерческом предложении или договоре.
Можно ли получить удалённую техническую поддержку при неисправности?
Да, вы можете направить нам описание неисправности, модель станка и сообщение об ошибке. Наши специалисты изучат информацию и предложат дальнейшие действия. Условия технической поддержки определяются договором.
Как заказать расходные материалы и запасные части?
Сообщите нам модель и серийный номер станка, а также название или фотографию нужной детали. Мы проверим совместимость, наличие, стоимость и возможный срок поставки, после чего направим предложение.
Каков гарантийный срок и что покрывает гарантия?
Гарантийный срок, дата его начала, а также перечень покрываемых компонентов и работ указываются в договоре на конкретное оборудование. Условия поставки запасных частей и сервисного обслуживания также зависят от страны установки.
Часто задаваемые вопросы
Для каких деталей подходит CQ5240?
Модель подходит для дисковых, кольцевых и корпусных деталей, которые удобнее устанавливать на горизонтальный стол.
Чем CQ5240 отличается от станков другого типа?
Главное отличие — вертикальное расположение оси шпинделя: оно облегчает загрузку и центрирование тяжелых заготовок большого диаметра.
Какие данные нужны для подбора конфигурации?
Отправьте чертёж детали, материал, допуски, размер партии и перечень требуемых операций. Система ЧПУ, зажимное устройство, инструментальная система, напряжение и дополнительные опции подтверждаются технической командой до заказа.
