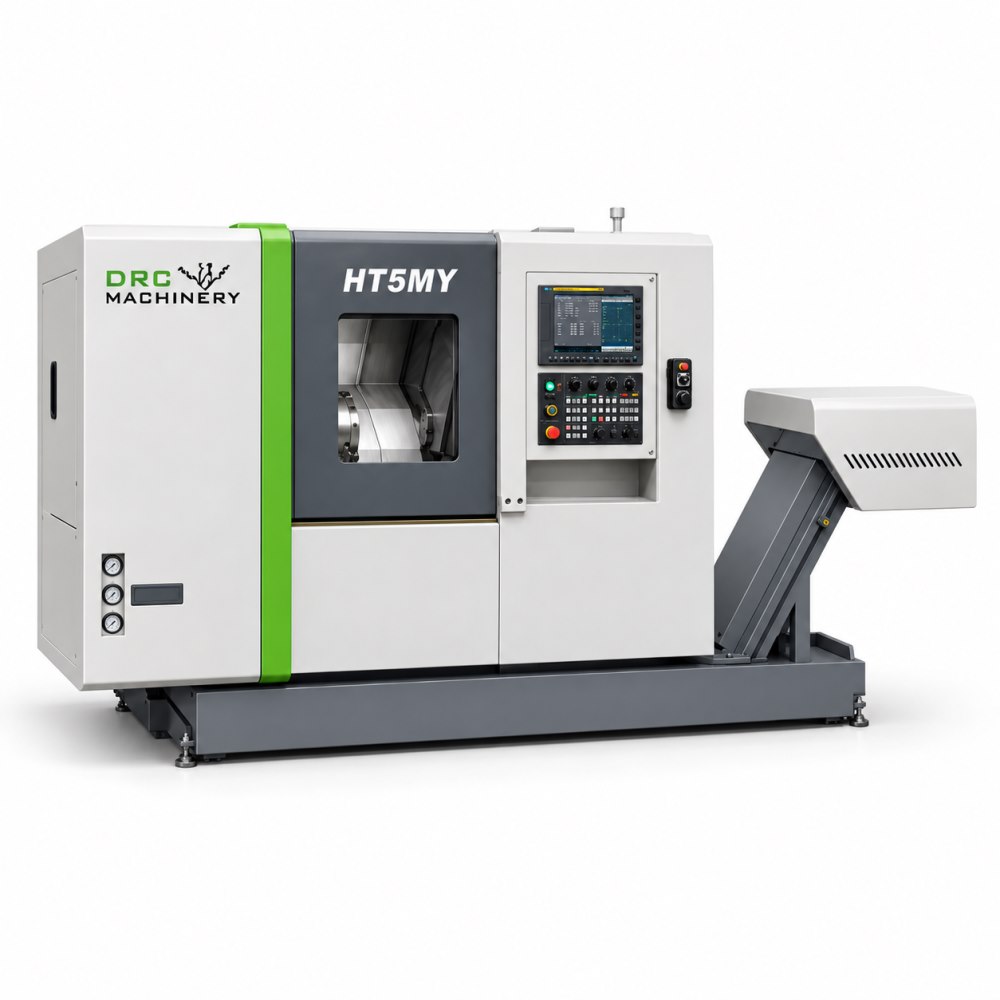

Токарный центр с ЧПУ HT5MY
-
Токарный центр с ЧПУ RC265S
-
Токарный центр с ЧПУ HT5LMD
-
Портальный фрезерный центр GMF3028R
-
Вертикальный токарный станок VT800ATC
-
Токарный станок с ЧПУ HT2 с наклонной станиной
-
Портальный обрабатывающий центр GMF2213L
-
Вертикальный токарный станок VT800ATC+C
-
Токарный центр с ЧПУ RC326
-
Горизонтальный токарный станок CK6152E
-
MVL1690 Высокоточный вертикальный обрабатывающий центр Фрезерный станок с ЧПУ Обрабатывающий центр
-
Горизонтальный обрабатывающий центр HMG-63S
-
Вертикальный токарный станок C/CK5240
-
Токарный центр с ЧПУ RC265
-
Вертикально-фрезерный обрабатывающий центр с ЧПУ MVL1890 с системой управления Fanuc
-
VMC640-Высокоточный вертикальный обрабатывающий центр VMC640

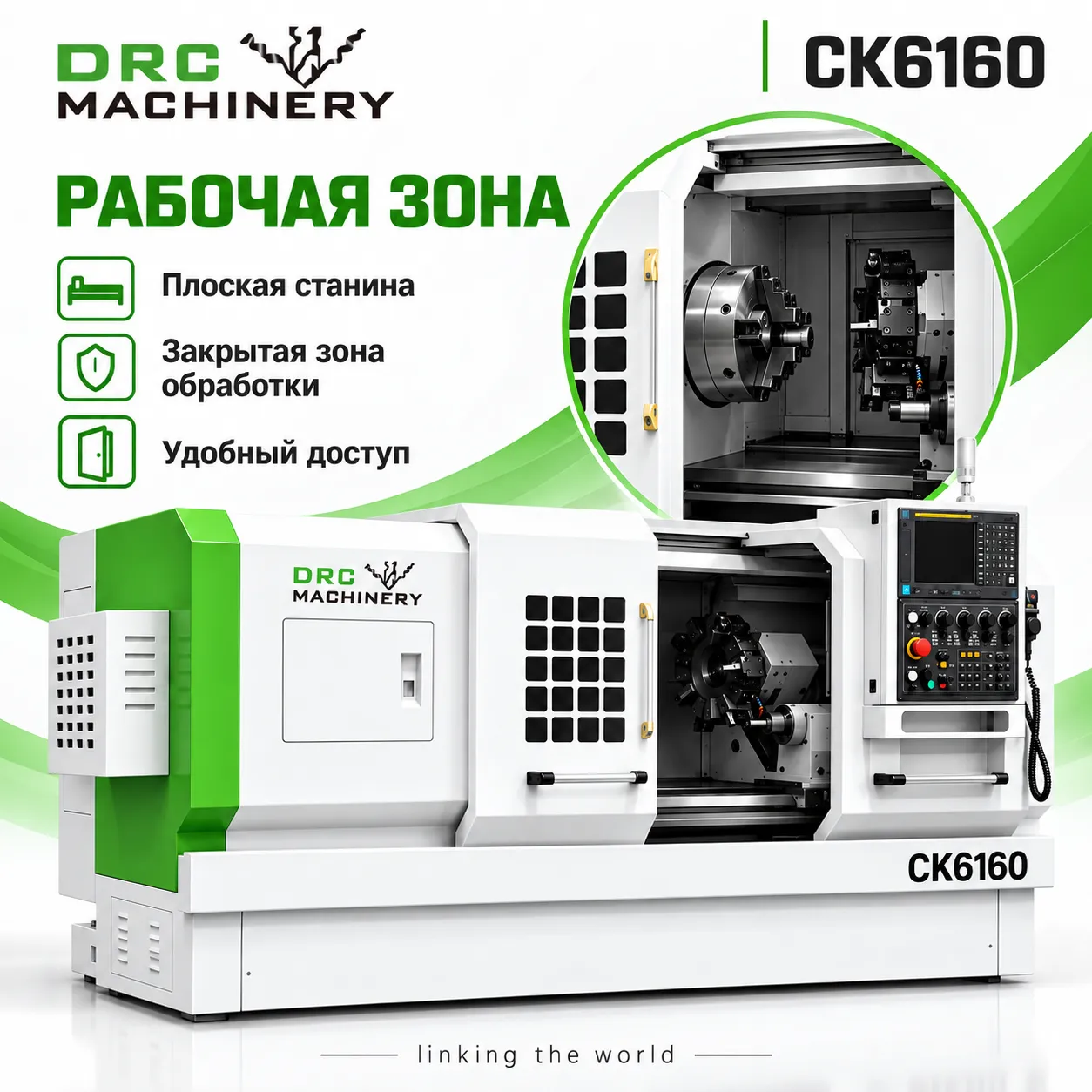

Горизонтальный токарный станок CK6160
Основные преимущества CK6160 Общие сведения Модель оборудования: CK6160 Серия оборудования: Серия CK Тип оборудования: Токарный станок с ЧПУ с жёсткими направляющими (с плоской станиной) Система управления: Не предоставлено Конструктивные особенности Конструкция с цельной станиной, высокая ст...
Описание
маркер
Основные преимущества CK6160
Общие сведения
- Модель оборудования: CK6160
- Серия оборудования: Серия CK
- Тип оборудования: Токарный станок с ЧПУ с жёсткими направляющими (с плоской станиной)
- Система управления: Не предоставлено

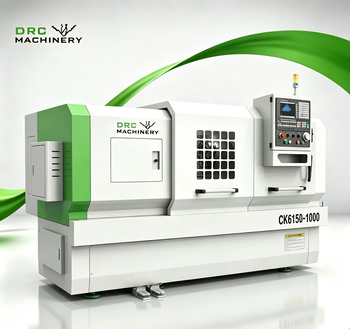

Конструктивные особенности
- Конструкция с цельной станиной, высокая стабильность
- Конструкция с независимым шпинделем, стабильные и надёжные характеристики
- Высокопрочное основание, расширенные салазки, подходят для силового точения

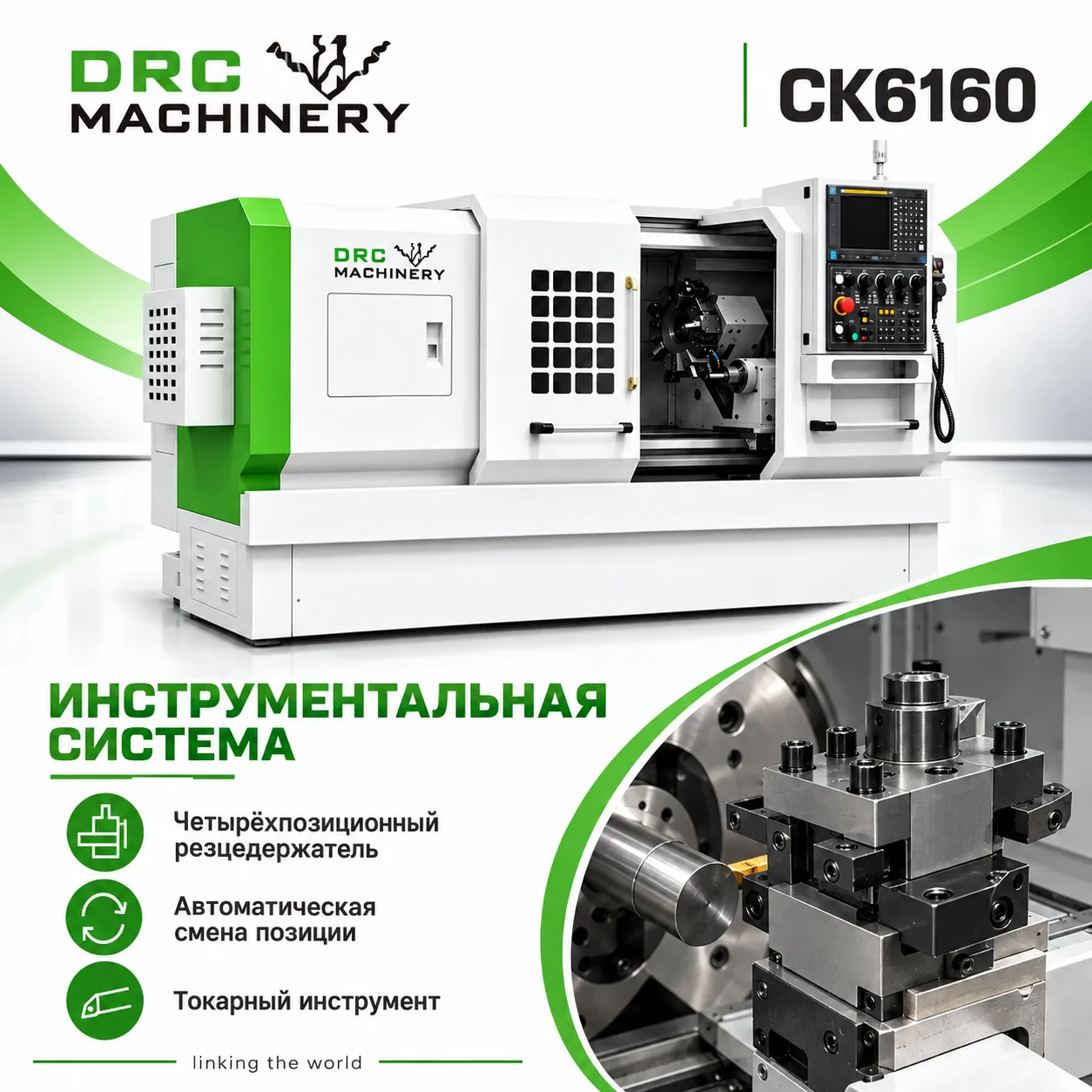

- Четырёхпозиционный электрический резцедержатель, удобная смена инструмента
- Частотное бесступенчатое регулирование скорости, широкий диапазон регулирования
- В стандартную комплектацию входит ручной патрон, опционально доступен гидравлический патрон
- Конструкция с жёсткими направляющими отличается высокой жёсткостью, подходит для тяжёлого резания
- Станок большого типоразмера, широкий диапазон обработки
<!— MARKETING_ASSETS_START —>
Особенности станка
Токарный станок с ЧПУ CK6160 с жёсткими направляющими выполнен по конструкции с цельной станиной и независимым шпинделем, отличается высокой стабильностью. Станок имеет высокопрочное основание и расширенные салазки, подходит для силового точения. Он оснащён четырёхпозиционным электрическим резцедержателем, в нём реализовано частотное бесступенчатое регулирование скорости. В стандартную комплектацию входит ручной патрон, опционально доступен гидравлический патрон. Станок предназначен для обработки крупногабаритных деталей типа валов и дисков.
Технические характеристики CK6160
Рабочая зона / размеры обработки
| Параметр | Значение | Единица изм. |
|---|---|---|
| Макс. диаметр обработки над станиной | 600 | mm |
| Макс. длина заготовки | 1000/1500/2000 | mm |
| Макс. длина точения | 850/1350/1850 | mm |
Перемещения
| Параметр | Значение | Единица изм. |
|---|---|---|
| Перемещение по оси X | 375 | mm |
Подачи и скорости
| Параметр | Значение | Единица изм. |
|---|---|---|
| Скорость быстрого перемещения по оси X | 5 | m/min |
| Скорость быстрого перемещения по оси Z | 8 | m/min |

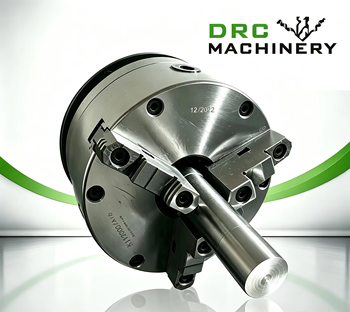

Зажимные устройства
| Параметр | Значение | Единица изм. |
|---|---|---|
| Размер патрона | 250/320/380 | mm |

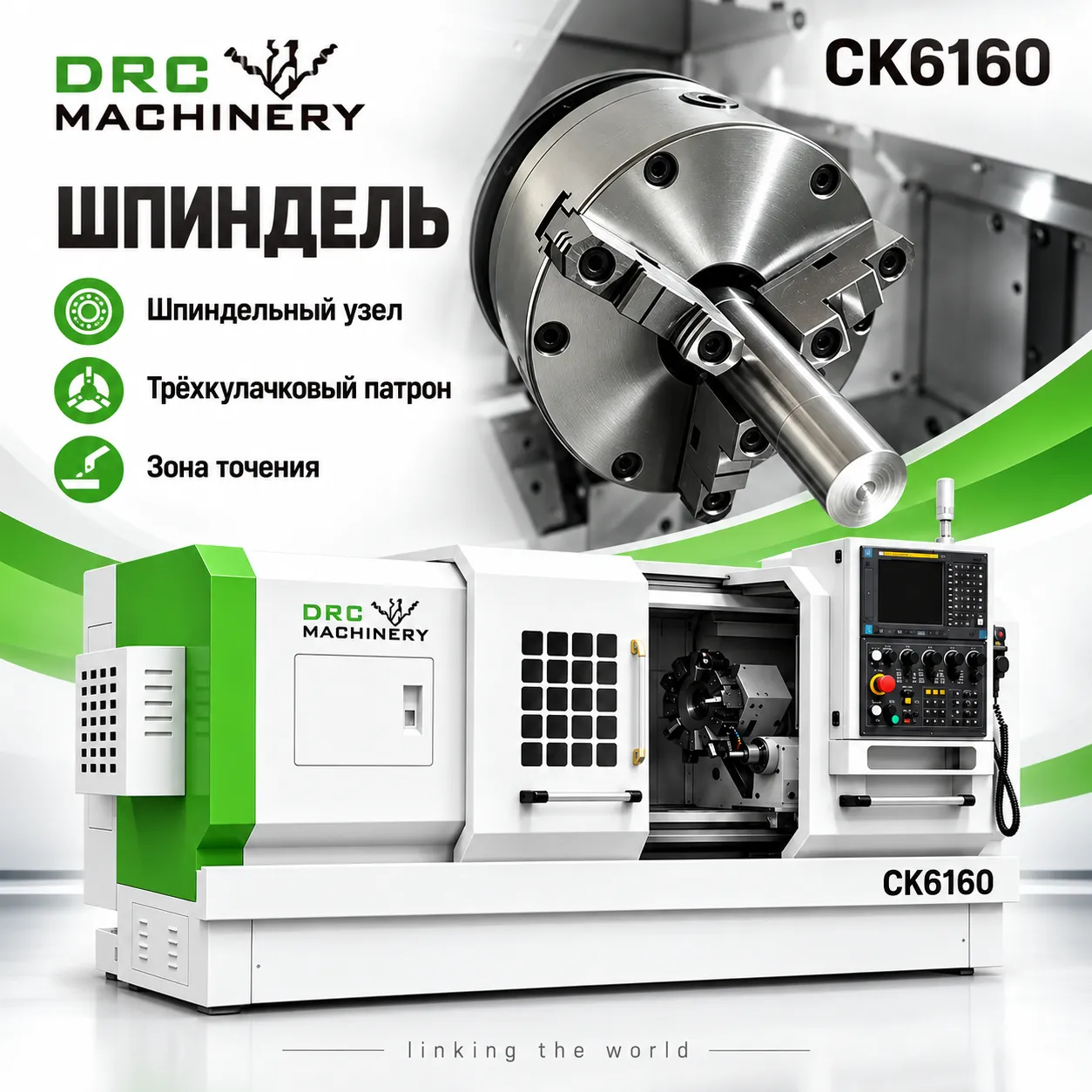

Шпиндель
| Параметр | Значение | Единица изм. |
|---|---|---|
| Форма и обозначение переднего конца шпинделя | A2-8/42-11 | — |
| Диапазон частоты вращения шпинделя | 150-1800/150-1000 | r/min |
Инструментальный магазин
| Параметр | Значение | Единица изм. |
|---|---|---|
| Макс. сечение инструмента в держателе | 25×25 | mm |

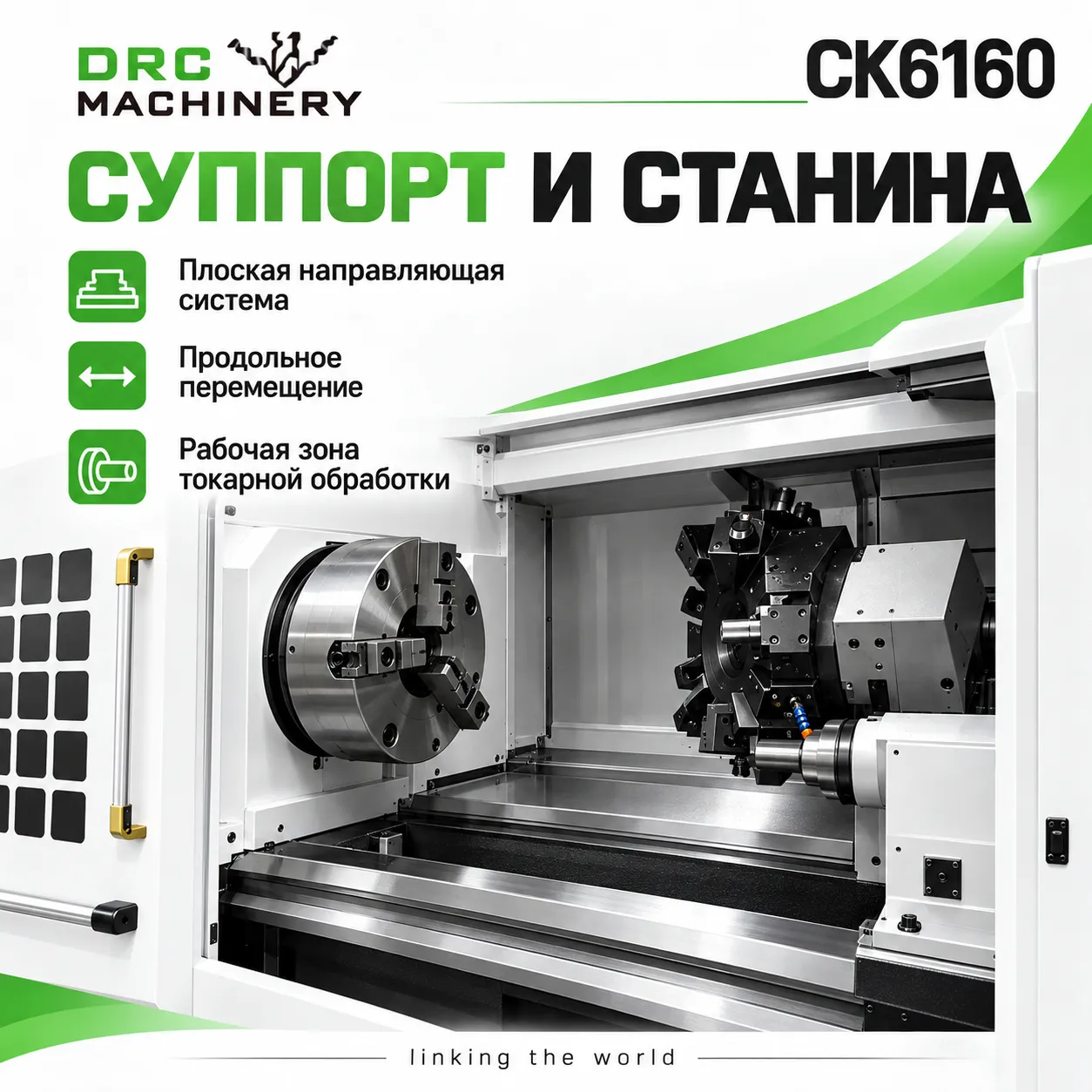

Суппорт
| Параметр | Значение | Единица изм. |
|---|---|---|
| Тип суппорта | электромеханический суппорт на 4 поз. | — |
Электроприводы и двигатели
| Параметр | Значение | Единица изм. |
|---|---|---|
| Крутящий момент серводвигателя оси X | 5/7.5 | Nm |
| Крутящий момент серводвигателя оси Z | 7.5/10/15 | Nm |
Электропитание
| Параметр | Значение | Единица изм. |
|---|---|---|
| Суммарная мощность станка | 11/12/13 | kW |
| Суммарный ток станка | 23/26/29 | A |
Конструкция
| Параметр | Значение | Единица изм. |
|---|---|---|
| Способ регулирования частоты вращения | бесступенчатое регулирование с преобразователем частоты | — |
Габариты и масса
| Параметр | Значение | Единица изм. |
|---|---|---|
| Масса станка | 2000/?/3400 | kg |
Прочие параметры
| Параметр | Значение | Единица изм. |
|---|---|---|
| Стандартная комплектация | ручной патрон | — |
| Опциональная комплектация | гидравлический патрон | — |
Почему выбирают CK6160
CK6160 — горизонтальный одношпиндельный токарный станок с ЧПУ GSK, плоской станиной и жесткой чугунной конструкцией. Плоская станина и горизонтальная схема удобны для обработки валов, втулок, фланцев и длинномерных деталей. Такая компоновка дает понятный доступ к патрону, инструменту и задней бабке и подходит для широкого диапазона токарных операций.
Преимущества по сравнению с аналогичными станками
- По сравнению с компактными станками с наклонной станиной удобнее работать с длинными валами и крупными заготовками.
- Традиционная горизонтальная компоновка упрощает наладку, контроль детали и обслуживание рабочей зоны.
- Станок можно использовать как для единичных деталей, так и для повторяющихся производственных партий.
Области применения
- валы, оси и шпиндельные детали
- втулки, кольца и фланцы
- детали насосов, клапанов и сельскохозяйственной техники
- ремонтное и общее машиностроение
Фотографии CK6160
Производственная площадка и инженерная команда DRC Machinery
Следующие фотографии показывают производственный участок и работу специалиста DRC Machinery. Это общие материалы о компании: оборудование на снимках не является станком, описанным на этой странице, и фотографии не подтверждают его сборку или испытания.
Контроль качества и согласование приёмки
Фотографии ключевых узлов, сборки и испытаний конкретного станка предоставляются только при наличии соответствующих проектных материалов.
DRC Machinery на международных выставках
Подготовка оборудования к упаковке и отгрузке
Ниже показаны общие фотографии подготовки оборудования DRC Machinery к международной перевозке. Они не подтверждают отгрузку модели, описанной на этой странице.
Поставка, документация и сервисная поддержка
Фотографии упаковки и отгрузки на этой странице показывают общий процесс DRC Machinery и не подтверждают отправку именно данной модели. Способ защиты, упаковки и перевозки согласовывается для конкретного заказа.
Состав технической документации, условия установки и пусконаладки, формат обучения, удалённой поддержки и поставки запасных частей определяются в коммерческом предложении и договоре. Сроки, стоимость выезда специалиста и гарантийные обязательства также согласовываются по проекту.
Поставка, установка и послепродажная поддержка
Сколько времени занимает поставка оборудования после оформления заказа?
Срок поставки зависит от модели, комплектации и дополнительных требований. После согласования технических условий мы укажем сроки производства, проверки, упаковки и отгрузки в коммерческом предложении.
Вы организуете экспортную упаковку и международную доставку?
Упаковку и международную доставку можно согласовать для конкретного заказа. Способ упаковки, маршрут, стоимость и ответственность сторон указываются в коммерческом предложении и договоре.
Вы предоставляете помощь при установке и пусконаладке?
В зависимости от модели оборудования и страны установки мы можем обсудить удалённое сопровождение или выезд специалиста. Объём работ, требования к площадке и расходы согласовываются до оформления заказа.
Проводите ли вы обучение операторов?
Обучение операторов может быть предусмотрено в рамках проекта. Его формат, содержание, язык, место проведения и стоимость согласовываются отдельно и указываются в коммерческом предложении или договоре.
Можно ли получить удалённую техническую поддержку при неисправности?
Да, вы можете направить нам описание неисправности, модель станка и сообщение об ошибке. Наши специалисты изучат информацию и предложат дальнейшие действия. Условия технической поддержки определяются договором.
Как заказать расходные материалы и запасные части?
Сообщите нам модель и серийный номер станка, а также название или фотографию нужной детали. Мы проверим совместимость, наличие, стоимость и возможный срок поставки, после чего направим предложение.
Каков гарантийный срок и что покрывает гарантия?
Гарантийный срок, дата его начала, а также перечень покрываемых компонентов и работ указываются в договоре на конкретное оборудование. Условия поставки запасных частей и сервисного обслуживания также зависят от страны установки.
Часто задаваемые вопросы
Для каких деталей подходит CK6160?
Модель предназначена для наружного и внутреннего точения валов, втулок, фланцев и других тел вращения.
Чем CK6160 отличается от станков другого типа?
Плоская станина дает удобную рабочую зону и особенно практична при обработке длинных деталей с поддержкой задней бабкой.
Какие данные нужны для подбора конфигурации?
Отправьте чертёж детали, материал, допуски, размер партии и перечень требуемых операций. Система ЧПУ, зажимное устройство, инструментальная система, напряжение и дополнительные опции подтверждаются технической командой до заказа.
\n
Запросить техническое предложение
Отправьте чертёж детали, материал, размеры и массу заготовки, перечень операций, ключевые допуски, планируемый объём выпуска и страну поставки. Техническая команда проверит применимость конфигурации и подготовит предложение для вашего проекта.
связаться с нами
Сопутствующие популярные продукты
Вертикальный токарный станок CK5116Q
Основные преимущества CK5116Q Общие сведения Модель оборудования：CK5116Q Серия оборудования：эк...

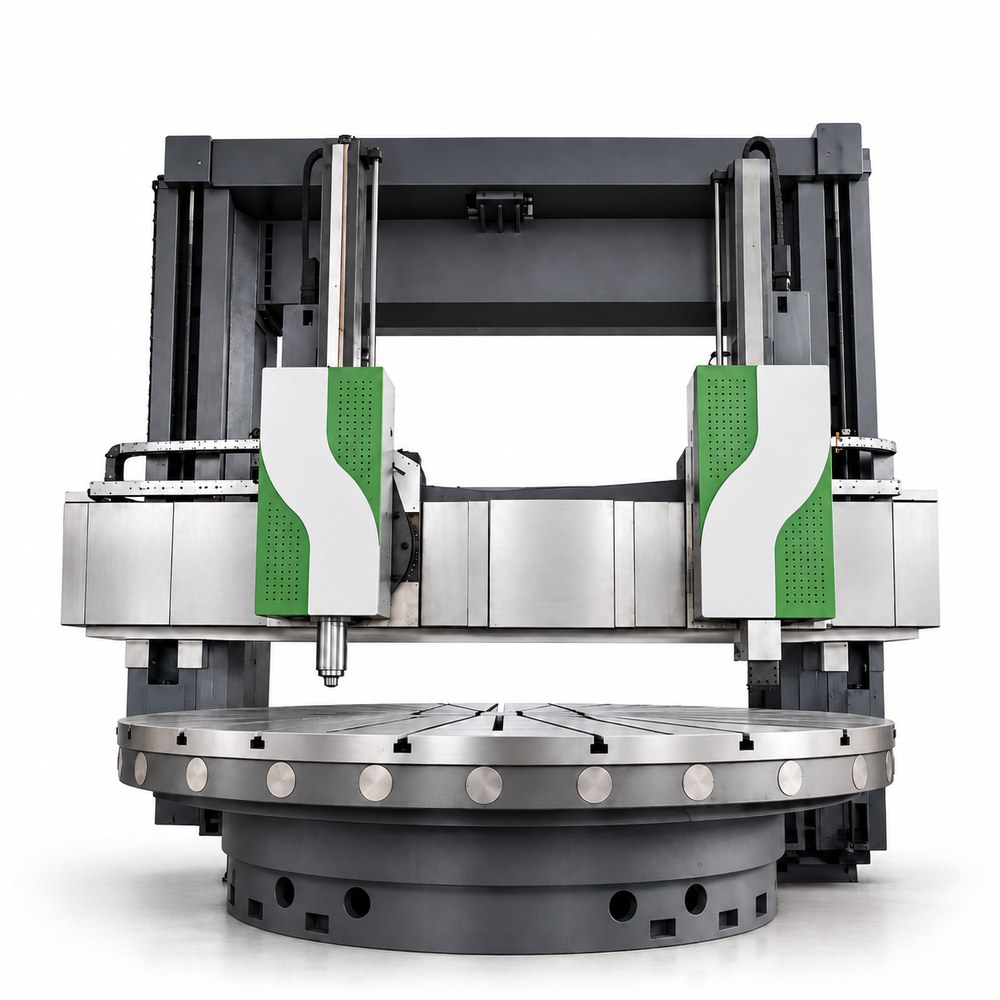

Вертикальный токарный станок C5116A
