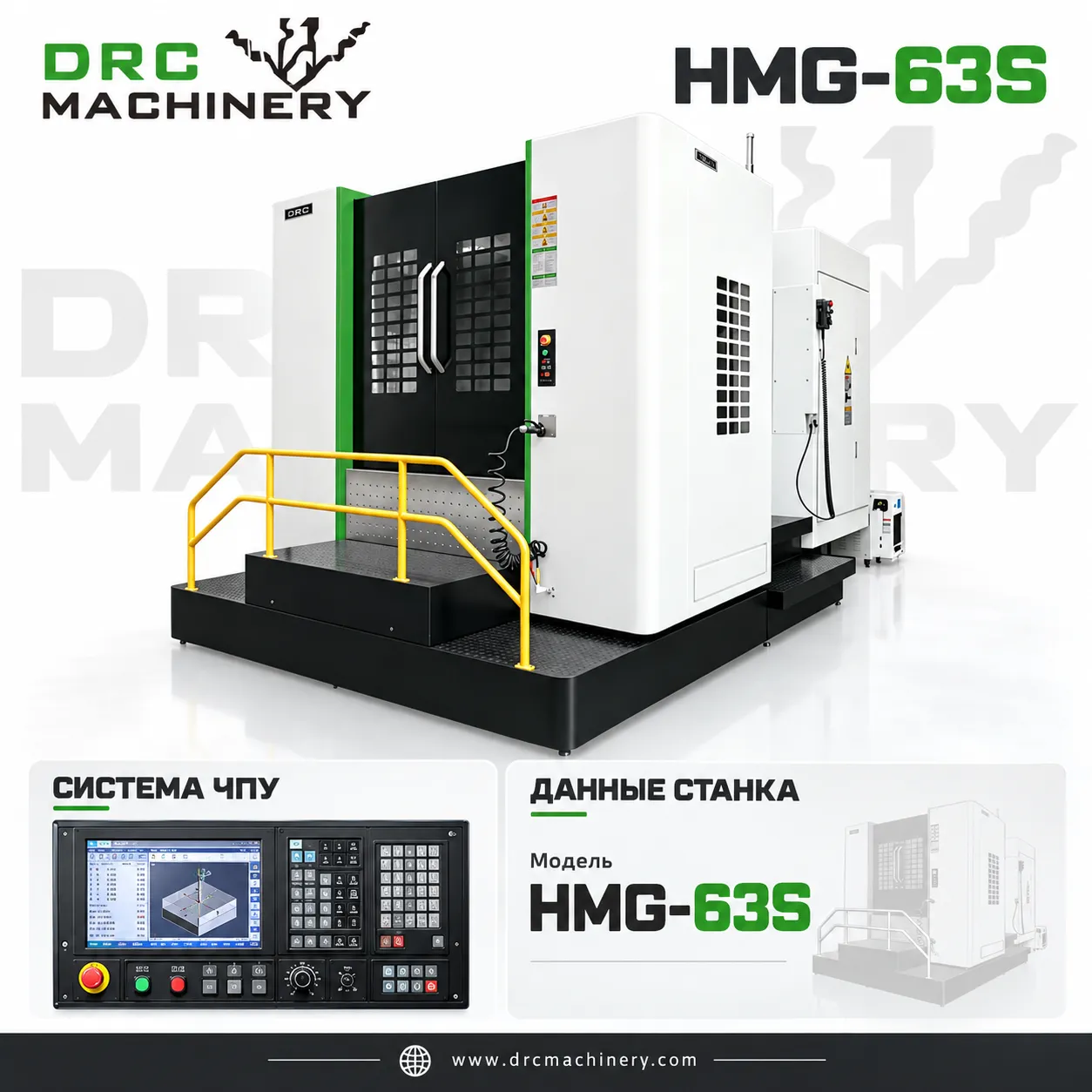

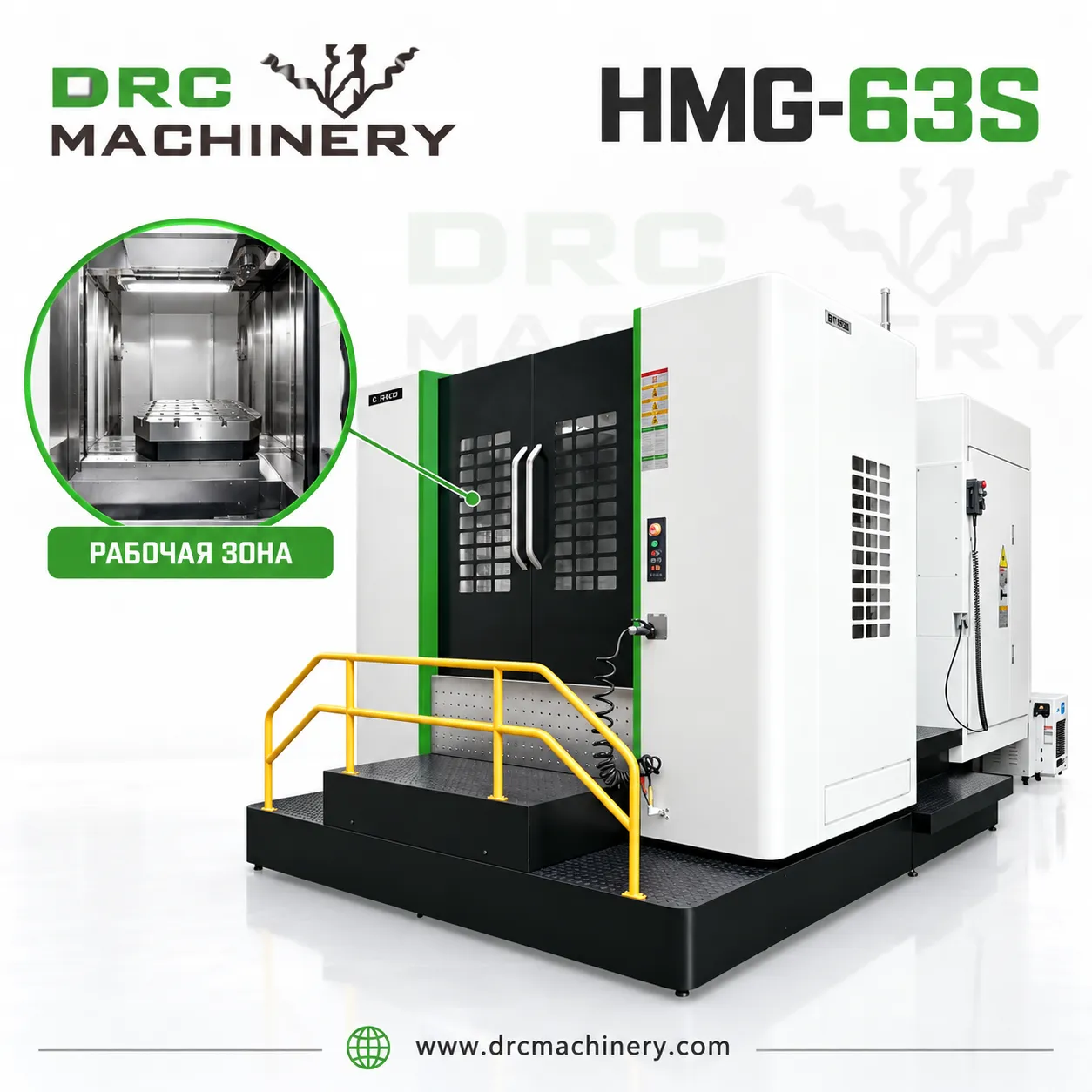

Горизонтальный обрабатывающий центр HMG-63S
Основные преимущества HMG-63S HMG-63S предназначен для многосторонней обработки корпусных деталей. Горизонтальное расположение шпинделя облегчает отвод стружки и позволяет организовать обработку нескольких поверхностей с меньшим числом переустановок. Размер стола, паллетная схема и оснащение уто...
Описание
маркер
Основные преимущества HMG-63S
HMG-63S предназначен для многосторонней обработки корпусных деталей. Горизонтальное расположение шпинделя облегчает отвод стружки и позволяет организовать обработку нескольких поверхностей с меньшим числом переустановок. Размер стола, паллетная схема и оснащение уточняются по проекту.
Преимущества оборудования
- Симметричная рамная стойка и компоновка с центрально подвешенной коробкой обеспечивают равномерное распределение нагрузки и термических деформаций станка.
- Высокопроизводительный коротконосый шпиндель отличается большим крутящим моментом при резании, возможна комплектация коробкой передач для удовлетворения требований тяжелого резания.
- Высококачественный поворотный стол с ЧПУ отличается большим усилием зажима и высокой точностью позиционирования, индексирование с шагом 1 градус входит в стандартную комплектацию.
- Импортированные из Тайваня ходовые винты и роликовые линейные направляющие отличаются высокой жесткостью, плавным ходом и отличной динамической точностью.
- По всем трем координатным осям установлены полностью закаленные направляющие скольжения с большой площадью контакта скольжения, цельная конструкция станка отличается высокой жесткостью, хорошей несущей способностью и высокой стабильностью.
- Изготовленные собственным производством коробка передач с направляющими скольжения и зубчатый шпиндель с двухступенчатой зубчатой передачей отличаются высоким КПД передачи и отличной способностью к тяжелому резанию.
- Эргономичный и ориентированный на пользователя дизайн, очень высокая стабильность и простота технического обслуживания.
- Блок управления системой смазки и пневматический блок централизованно смонтированы со стороны управления станком, что облегчает ежедневное техническое обслуживание и проверки.
- Конструкция с полностью закаленными направляющими скольжения наиболее подходит для работы в режимах тяжелого резания при высоких нагрузках.
Технические характеристики HMG63S
Подачи и скорости
| Параметр | Значение | Единица изм. | Примечание |
|---|---|---|---|
| Скорость быстрых перемещений X/Y/Z | 12/12/12 m/min | полностью жёсткие направляющие |

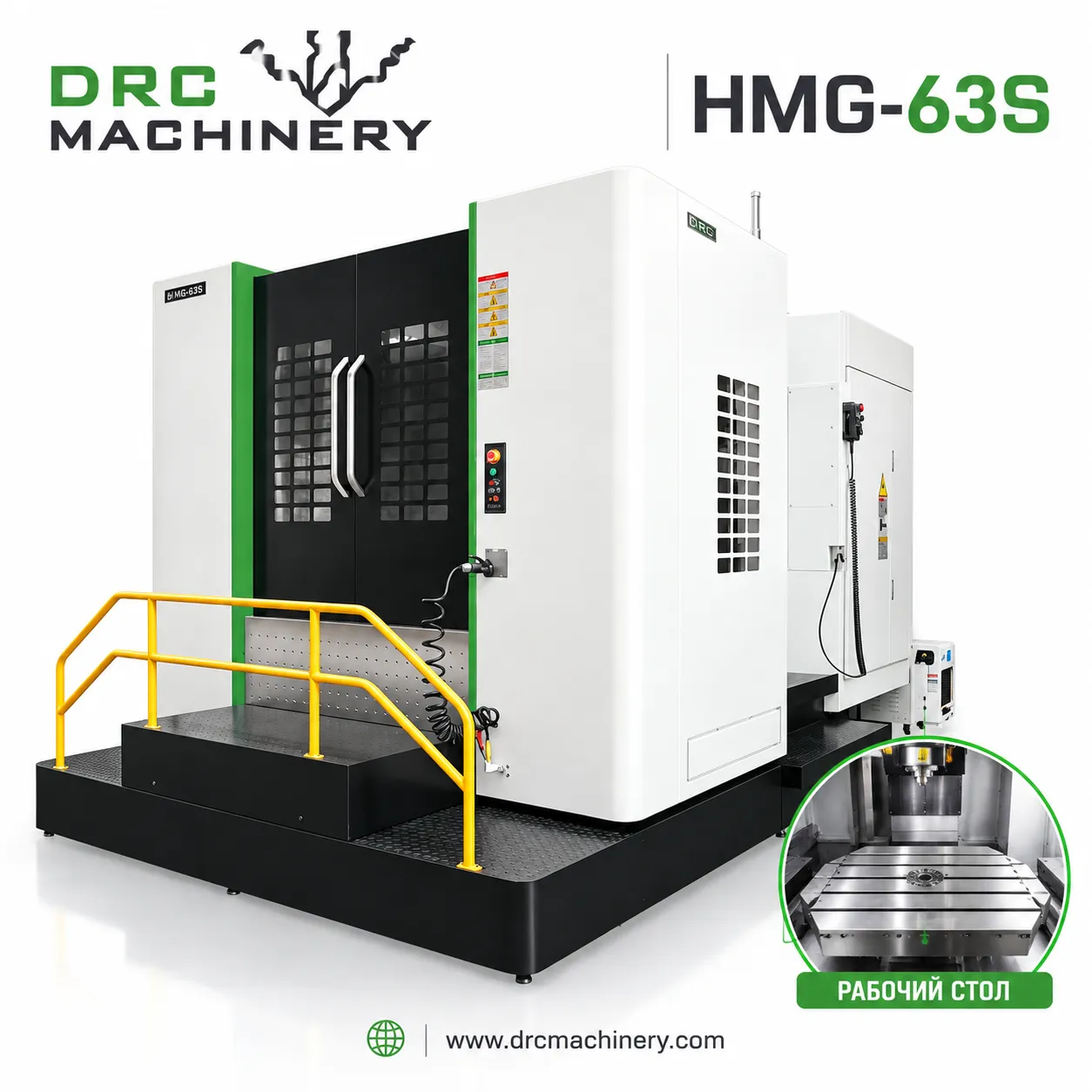

Рабочий стол
| Параметр | Значение | Единица изм. | Примечание |
|---|---|---|---|
| Размер рабочего стола | 630×630 mm | ||
| Макс. нагрузка на рабочий стол | 1400 kg | ||
| Угол деления стола | 1° | стандартно | |
| Точность позиционирования стола | 8″ | стандартно | |
| Точность повторного позиционирования стола | ±2″ | стандартно |

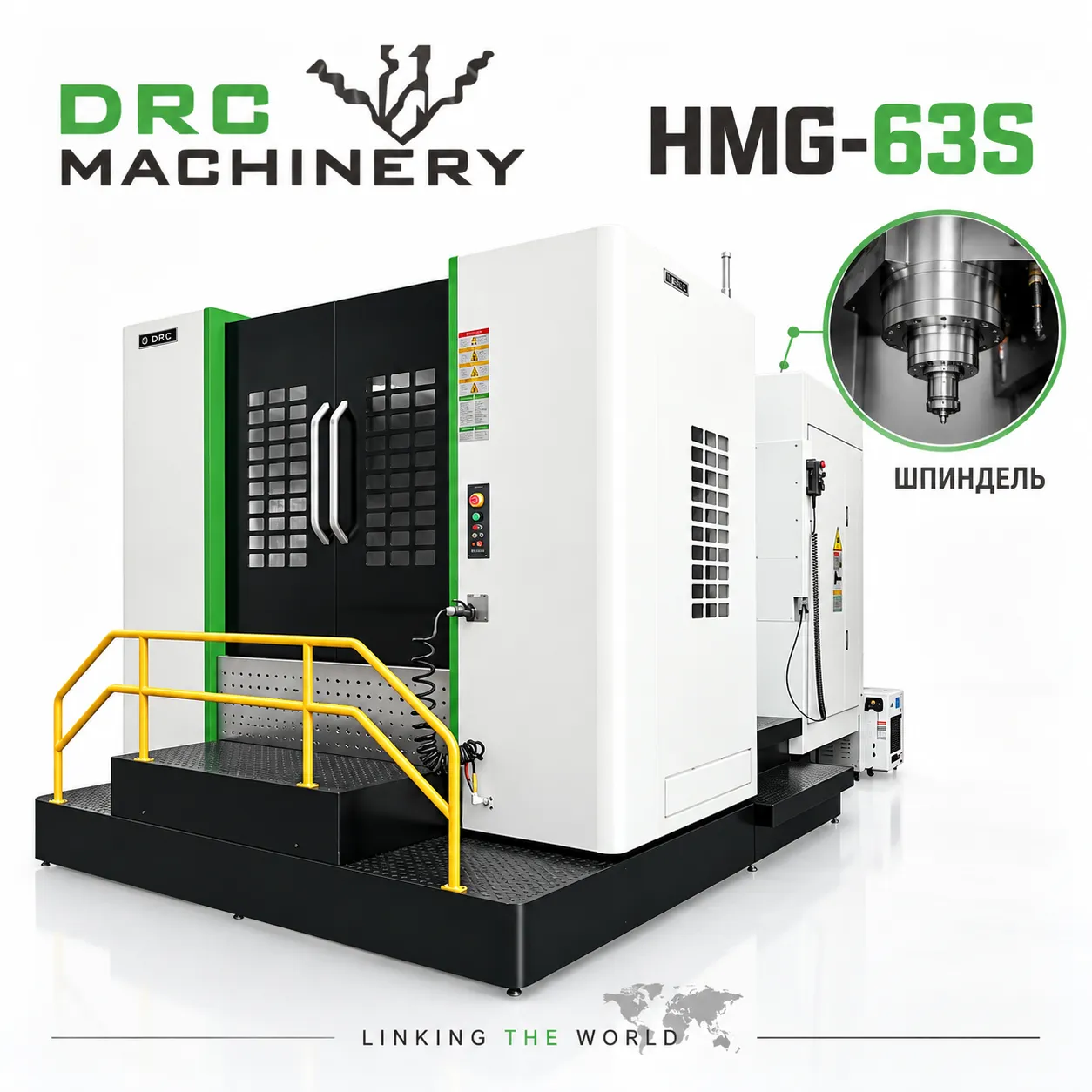

Шпиндель
| Параметр | Значение | Единица изм. | Примечание |
|---|---|---|---|
| Конус шпинделя | BT50 | ||
| Частота вращения шпинделя | 6000 r/min | стандартно |

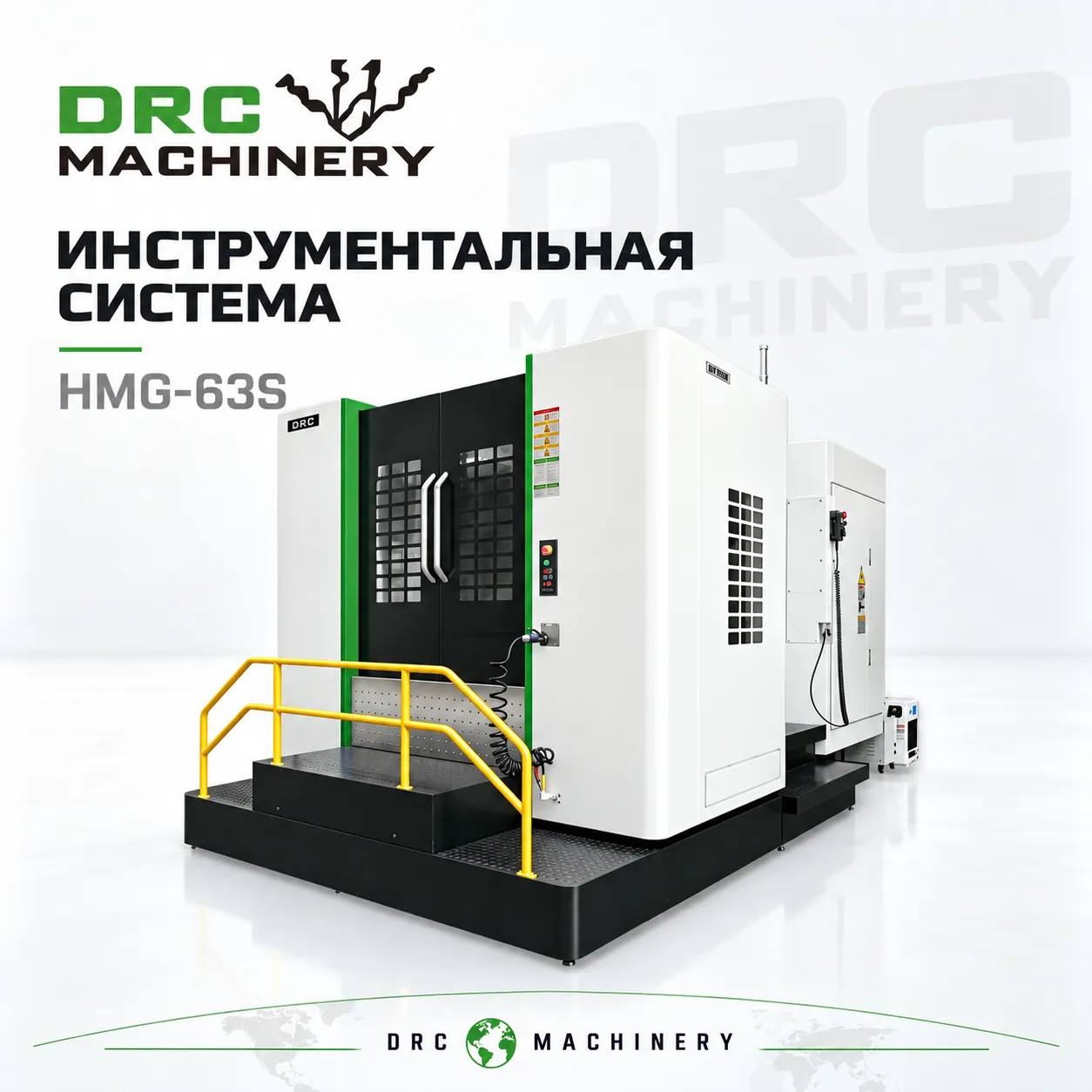

Инструментальный магазин
| Параметр | Значение | Единица изм. |
|---|---|---|
| Ёмкость инструментального магазина | 24 шт. | |
| Макс. диаметр инструмента | φ105 mm | |
| Макс. длина инструмента | 300 mm |
Габариты и масса
| Параметр | Значение | Единица изм. | Примечание |
|---|---|---|---|
| Габаритные размеры станка | 5200×3500 mm | Длина × высота |
Преимущества по сравнению с типовыми решениями
- Корпусные детали можно обрабатывать с нескольких сторон эффективнее, чем на обычной вертикальной компоновке.
- Горизонтальный шпиндель способствует естественному удалению стружки из зоны резания.
- Паллеты, поворотный стол и инструментальная система подбираются под производственный цикл.
Области применения
Обработка корпусов редукторов, клапанов, насосов, двигателей и других многогранных деталей для автомобильной, энергетической и тяжелой промышленности.
Примечание по комплектации: В базе для этого типа оборудования указана необходимость проверки конфигурации. Перед заказом параметры и состав поставки должны быть подтверждены в техническом предложении.
Производственная площадка и инженерная команда DRC Machinery
Следующие фотографии показывают производственный участок и работу специалиста DRC Machinery. Это общие материалы о компании: оборудование на снимках не является станком, описанным на этой странице, и фотографии не подтверждают его сборку или испытания.
Контроль качества и согласование приёмки
Фотографии ключевых узлов, сборки и испытаний конкретного станка предоставляются только при наличии соответствующих проектных материалов.
DRC Machinery на отраслевых выставках
Упаковка и отгрузка оборудования
Ниже показаны общие фотографии подготовки оборудования DRC Machinery к международной перевозке. Они не подтверждают отгрузку модели, описанной на этой странице.
Поставка, документация и сервисная поддержка
Фотографии упаковки и отгрузки на этой странице показывают общий процесс DRC Machinery и не подтверждают отправку именно данной модели. Способ защиты, упаковки и перевозки согласовывается для конкретного заказа.
Состав технической документации, условия установки и пусконаладки, формат обучения, удалённой поддержки и поставки запасных частей определяются в коммерческом предложении и договоре. Сроки, стоимость выезда специалиста и гарантийные обязательства также согласовываются по проекту.
Поставка, установка и послепродажная поддержка
Сколько времени занимает поставка оборудования после оформления заказа?
Срок поставки зависит от модели, комплектации и дополнительных требований. После согласования технических условий мы укажем сроки производства, проверки, упаковки и отгрузки в коммерческом предложении.
Вы организуете экспортную упаковку и международную доставку?
Упаковку и международную доставку можно согласовать для конкретного заказа. Способ упаковки, маршрут, стоимость и ответственность сторон указываются в коммерческом предложении и договоре.
Вы предоставляете помощь при установке и пусконаладке?
В зависимости от модели оборудования и страны установки мы можем обсудить удалённое сопровождение или выезд специалиста. Объём работ, требования к площадке и расходы согласовываются до оформления заказа.
Проводите ли вы обучение операторов?
Обучение операторов может быть предусмотрено в рамках проекта. Его формат, содержание, язык, место проведения и стоимость согласовываются отдельно и указываются в коммерческом предложении или договоре.
Можно ли получить удалённую техническую поддержку при неисправности?
Да, вы можете направить нам описание неисправности, модель станка и сообщение об ошибке. Наши специалисты изучат информацию и предложат дальнейшие действия. Условия технической поддержки определяются договором.
Как заказать расходные материалы и запасные части?
Сообщите нам модель и серийный номер станка, а также название или фотографию нужной детали. Мы проверим совместимость, наличие, стоимость и возможный срок поставки, после чего направим предложение.
Каков гарантийный срок и что покрывает гарантия?
Гарантийный срок, дата его начала, а также перечень покрываемых компонентов и работ указываются в договоре на конкретное оборудование. Условия поставки запасных частей и сервисного обслуживания также зависят от страны установки.
Часто задаваемые вопросы
Для каких деталей подходит горизонтальный центр?
Он особенно эффективен для корпусных деталей, требующих обработки нескольких сторон и большого числа отверстий.
Можно ли настроить автоматизированную линию?
Возможность автоматизации оценивается отдельно по такту, паллетам, загрузке и составу вспомогательного оборудования.
Как получить точное техническое предложение на
Отправьте чертеж детали, материал, размеры заготовки, допуски, требуемые операции и плановый объем производства. Инженеры DRC Machinery проверят процесс и предложат подходящую конфигурацию.
\n
Запросить техническое предложение
Отправьте чертёж детали, материал, размеры и массу заготовки, перечень операций, ключевые допуски, планируемый объём выпуска и страну поставки. Техническая команда проверит применимость конфигурации и подготовит предложение для вашего проекта.
связаться с нами
Сопутствующие популярные продукты
Токарный центр с ЧПУ HT6M
Технические характеристики HT6M Рабочая зона / размеры обработки Параметр Значение Единица из...
Высококачественный обрабатывающий центр VMC1160
Высокая жёсткость и стабильностьПрочное литьё из чугуна HT300 и 8 анкерных точек обеспечивают устойчивость к вибрациям и стабильную работу при тяжёлых нагрузках. Высокая точность и производительностьПрецизионные компоненты (HIWIN, OKADA, KENTURN) и скорость до 36 м/мин с точностью позиционирования ±0.008 мм. Гибкость и опцииКонфигурация ЧПУ (FANUC, SIEMENS, GSK) и поддержка 4-й/5-й оси, СОЖ через шпиндель, щупы RENISHAW.
Токарный автомат швейцарского типа RC265 с ЧПУ
Токарный автомат швейцарского типа RC265 предназначен для обработки прутка диаметром до 26 мм и токарно-фрезерных операций. Конфигурация подбирается по чертежу детали; окончательные параметры подтверждаются в техническом предложении.
Токарный центр с ЧПУ RC265S
Основные преимущества RC265S RC265S предназначен для серийной обработки прутковых деталей с высок...
Токарный центр с ЧПУ HT6LD
Основные преимущества HT6LD HT6LD — токарный центр для стабильной обработки деталей в производств...
CK6150-1000 ЧПУ токарный станок — высокая производительность и гибкость в обработке
CK6150-1000 ЧПУ токарный станок: мощное решение для разнообразных задач обработки! CK6150-1000 ЧПУ токарный станок предлагает мощные возможности и гибкость, которые идеально подходят для обработки крупногабаритных и длинных деталей. С его трехступенчатой частотной регулировкой скорости вращения шпинделя, которая позволяет выбирать между 45-260, 140-800 и 550-1600 оборотов в минуту, этот станок может легко адаптироваться к различным стадиям обработки, от грубой до точной. С высокой точностью обработки IT6-IT7, позиционированием X ≤ 0,03 мм и Z ≤ 0,04 мм, а также повторяемостью позиционирования X ≤ 0,0075 мм и Z ≤ 0,01 мм, каждый проект будет выполнен с идеальной точностью. Конструкция станка основана на высококачественных отливках из песка с использованием смолы, которые прошли двойную искусственную старение, обеспечивая высокую стабильность и прочность. Рельсы станка прошли ультрафиолетовую закалку и высокоточную шлифовку, что обеспечивает превосходную точность и долговечность. Увеличенная толщина плиты повышает жесткость и обеспечивает более плавную и мощную резку. Шпиндельная система с прямой передачей и высокой жесткостью, а также специальные подшипники P5 класса и смазка KLUBRNBU15, гарантируют высокую надежность и долговечность. Кроме того, система смазки станка с автоматическим централизованным масляным насосом обеспечивает надежную смазку всех движущихся частей, что снижает износ и продлевает срок службы оборудования. Стандартная комплектация включает в себя мощный 7,5-киловаттный двигатель, который обеспечивает высокую производительность, а также различные варианты систем управления, включая FANUC и Siemens, которые могут удовлетворить потребности разных пользователей. С полным набором случайных аксессуаров и технической документации, включая инструкции по эксплуатации и программированию, CK6150 ЧПУ токарный станок готов к быстрому запуску и эффективному производству. Кроме того, доступны дополнительные нестандартные опции, такие как гидравлический патрон и шестипозиционный электрический turret, которые могут еще больше расширить возможности обработки станка. Это идеальный выбор для любого предприятия, которое стремится к высокой производительности и гибкости в обработке металлов.
Портальный фрезерный центр GMF4028R
Основные преимущества GMF4028R Общие сведения Модель оборудования：GMF4028R Серия оборудования：...
CK0620A Швейцарский токарный станок с ЧПУ
Швейцарский токарный станок с ЧПУ CK0620A Небольшой прецизионный токарный станок с ЧПУ для металлообработки
Портальный обрабатывающий центр GMF2716
СТАНДАРТНЫЕ ФУНКЦИИ СИСТЕМЫ: Функция ЧПУ Минимальное разрешение: 1 мкм Максимальная скорость движения: 12/12/10 м/мин. Линейная, круговая, винтовая интерполяция Автоматическое управление ускорением и замедлением Возврат к контрольной точке Настройка системы координат MDI-функция М, С, Т функции Фиксированный цикл фрезерования Программирование ЧПУ Минимальная единица программирования: 0.001 мм, 0.001 градус Максимальный размер программы: 99999.999 Метрическое/британское программирование Абсолютное/относительное командное программирование Программирование макросов Вызов подпрограммы Выбор самолета Настройка системы координат заготовки Настройка локальной системы координат Вращение координат, масштабирование, зеркальное отображение Редактирование Редактирование фона Найти и заменить персонажа Удаление и копирование файлов Дисплей Функция китайского меню Графический дисплей Отображение состояния Отображение текущего местоположения Программный дисплей Отображение ошибки программы Отображение ошибки операции Дисплей тревоги Отображение настроек оси Скорость вращения шпинделя Функция самодиагностики Функция интерполяции Линейная интерполяция, до четырех осей Круговая интерполяция Спиральная интерполяция Компенсация инструмента Компенсация длины инструмента Компенсация радиуса инструмента Операция 8.4-дюймовый цветной ЖК-дисплей Портативное устройство Метод работы Автоматический Один сегмент МДИ Бег трусцой Ступенчатая инкрементальная подача Ручная пошаговая подача Ручной/автоматический возврат в референтную точку Подача Пробный прогон Функция оси подачи Коррекция подачи от 0% до 150% Быстрая регулировка переключения передач 0%, 25%, 50%, 100% Функция шпинделя Скорость шпинделя: можно контролировать с помощью ПЛК Регулировка шпинделя 50%—120% Другие функцииУсловия монтажа Интерфейс связи RS232-C Функция защиты программы

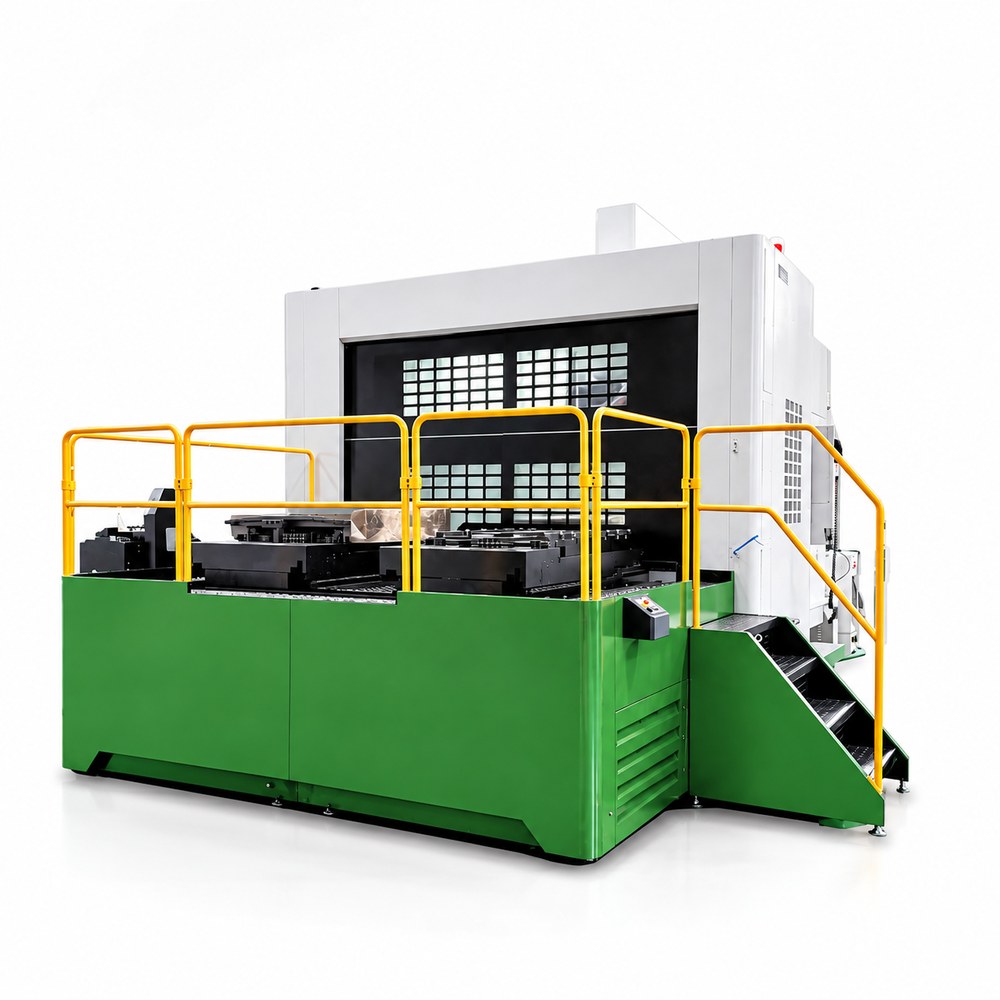

Горизонтальный обрабатывающий центр HMG-100D
