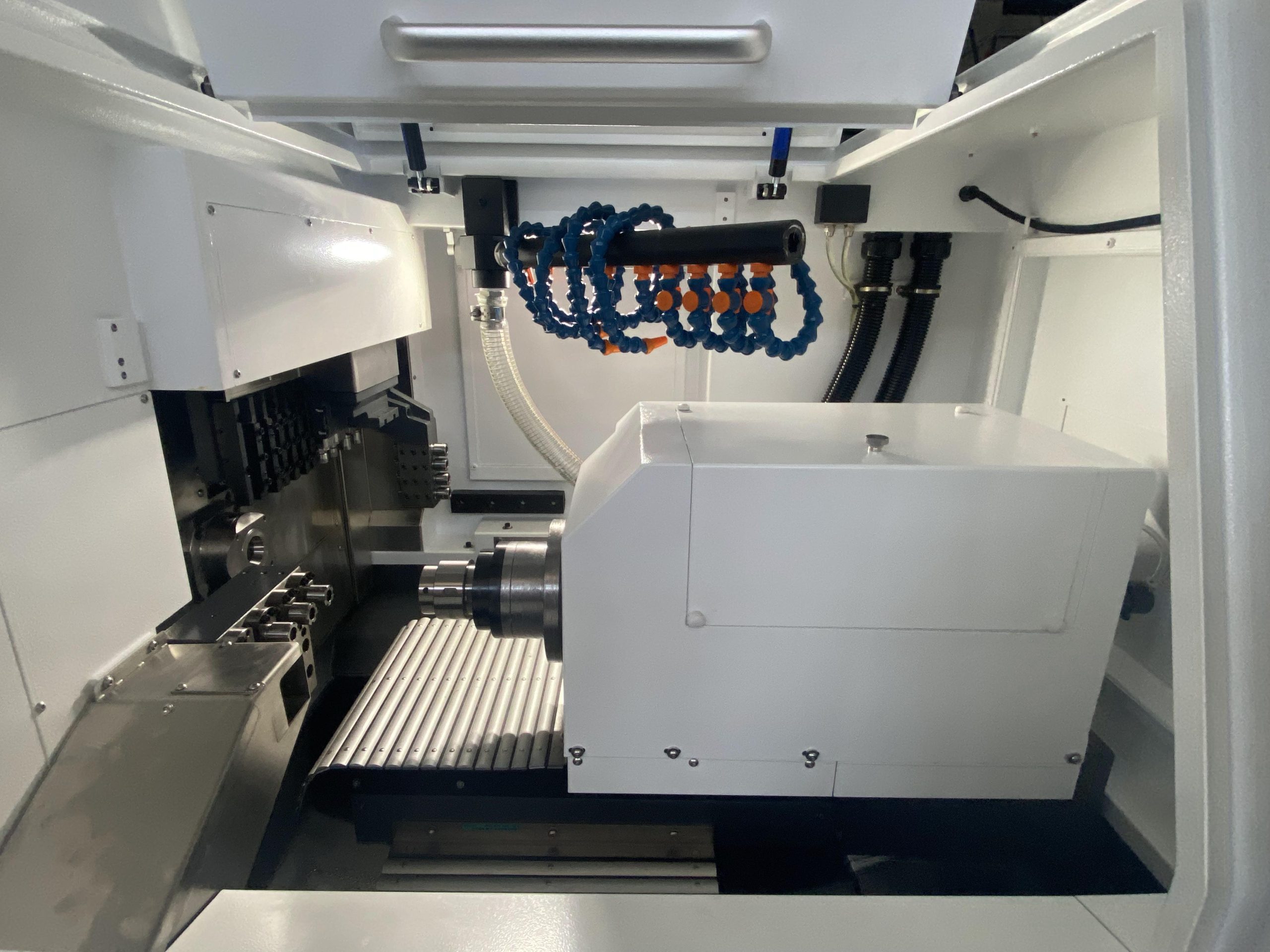

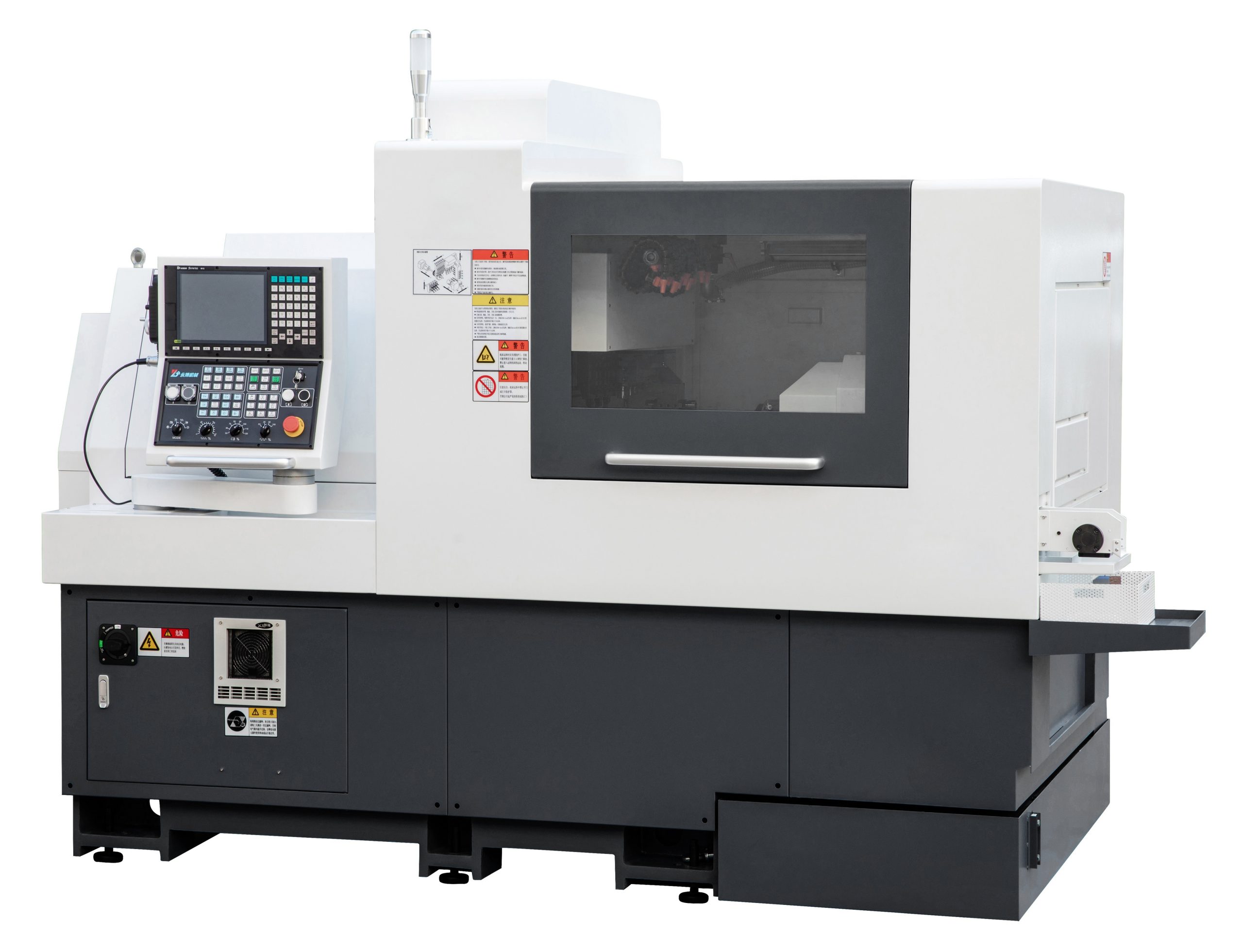

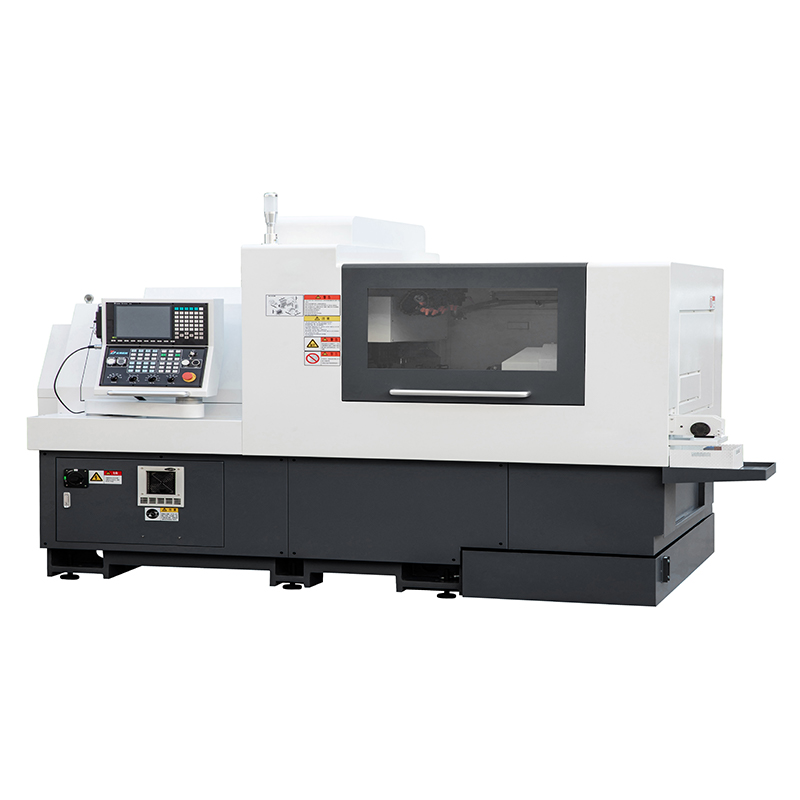

Высокоточный швейцарский токарный станок RC325
Швейцарский токарный станок RC325: биение шпинделя ≤ 2 мкм, повторяемость ≤ 3 мкм, шпиндель 4,5 кВт, система FANUC/SYNTEC, поддерживает 8-осевое соединение и непрерывное индексное позиционирование C, скорость 6000 об/мин.

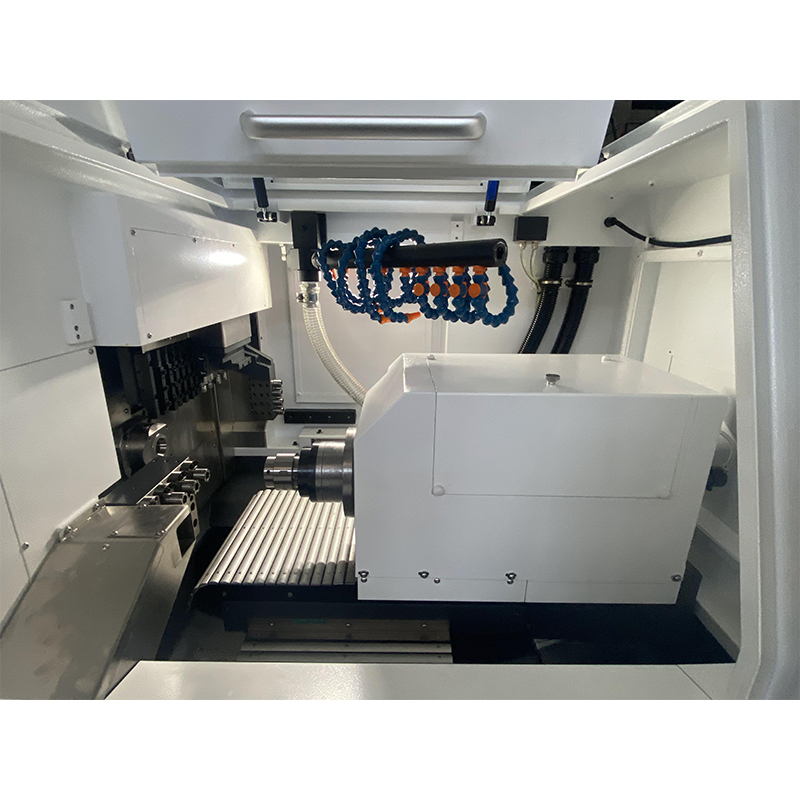

Швейцарский токарный станок RC325 может гибко переключаться между режимами направляющей втулки/без направляющей втулки, с максимальным диаметром прутка Φ32 мм и радиальным силовым инструментом 4500 об/мин, подходит для токарной обработки, фрезерования, сверления и нарезания резьбы.
Швейцарский токарный станок RC325 может быть оснащен различными конфигурациями, такими как устройство подачи прутка, для обеспечения точной обработки.
Описание
маркер
Основные характеристики конструкции и конфигурации
Высокопроизводительные отливки: корпус из чугуна Meehanite + конструкция с конечно-элементным анализом, обработка старением, деформация с низким напряжением, обеспечивающая жесткость и устойчивость станка.

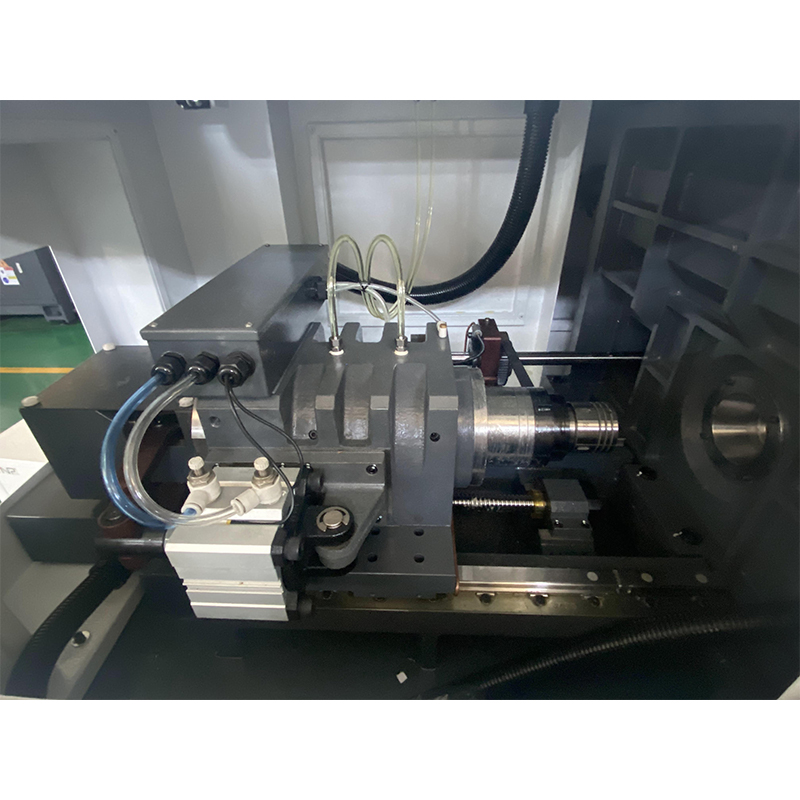

Масляный охлаждаемый электрошпиндель: встроенный энкодер и высокоточная система охлаждения для снижения тепловой деформации и продления срока службы подшипников.

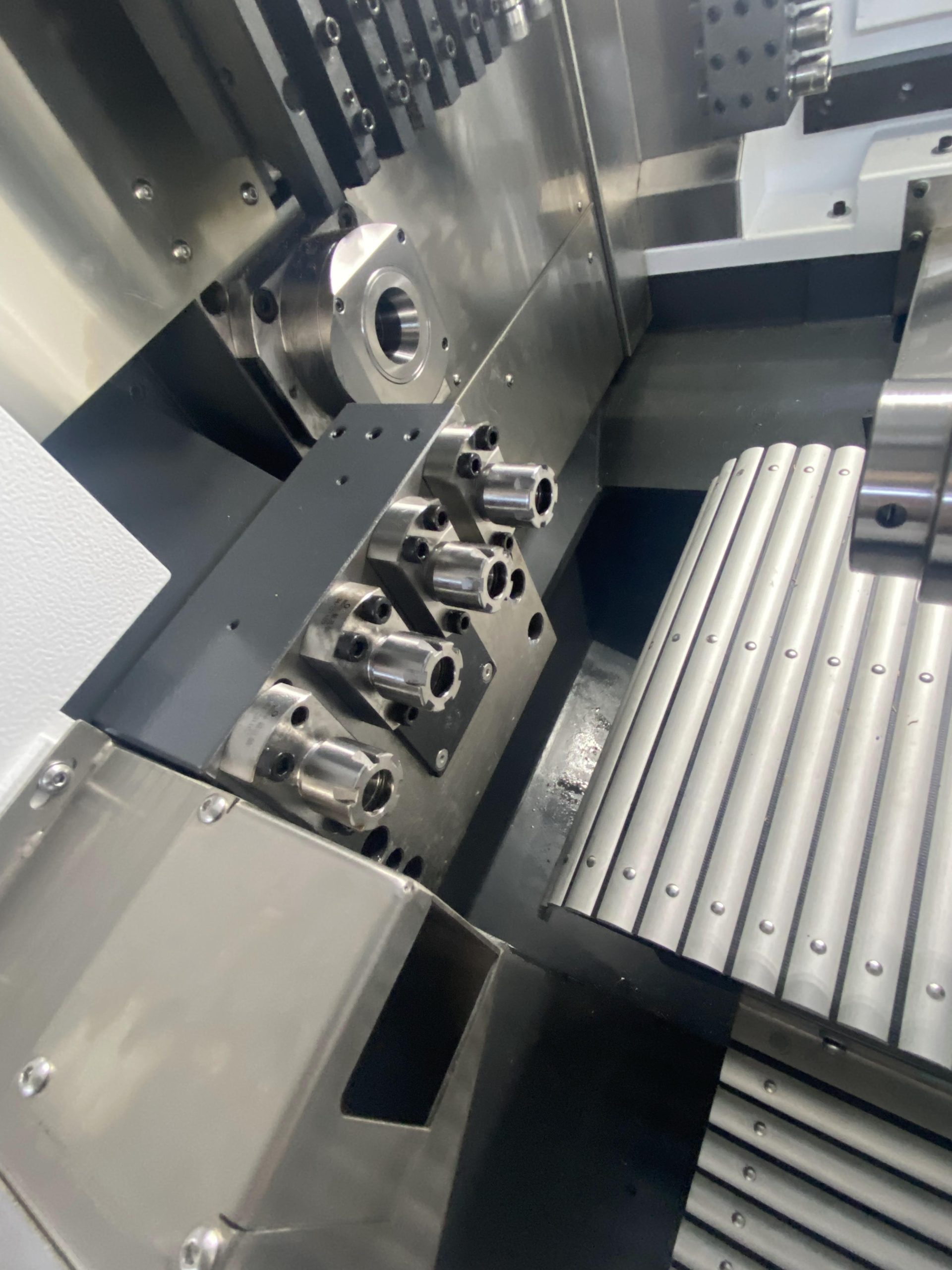

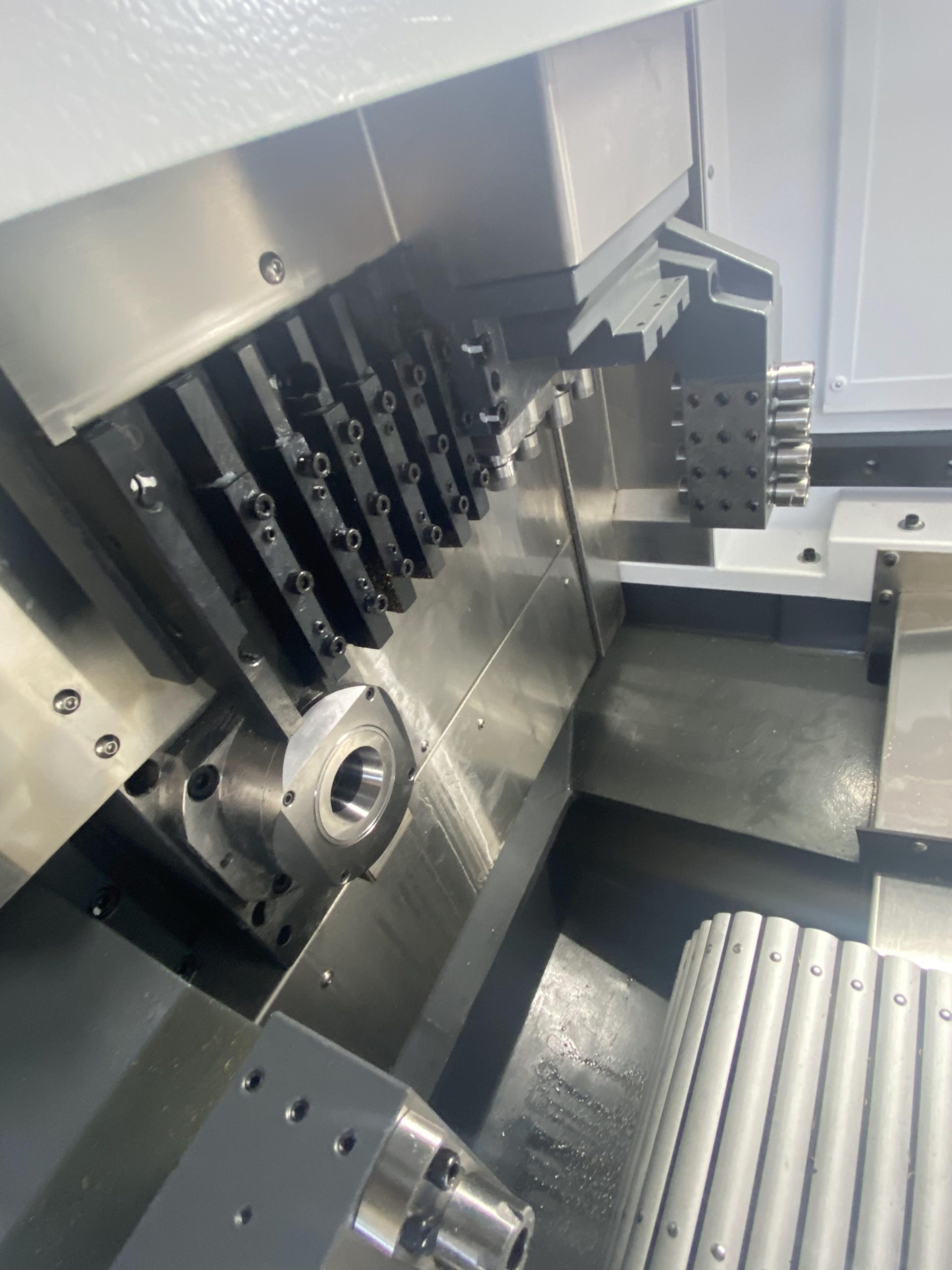

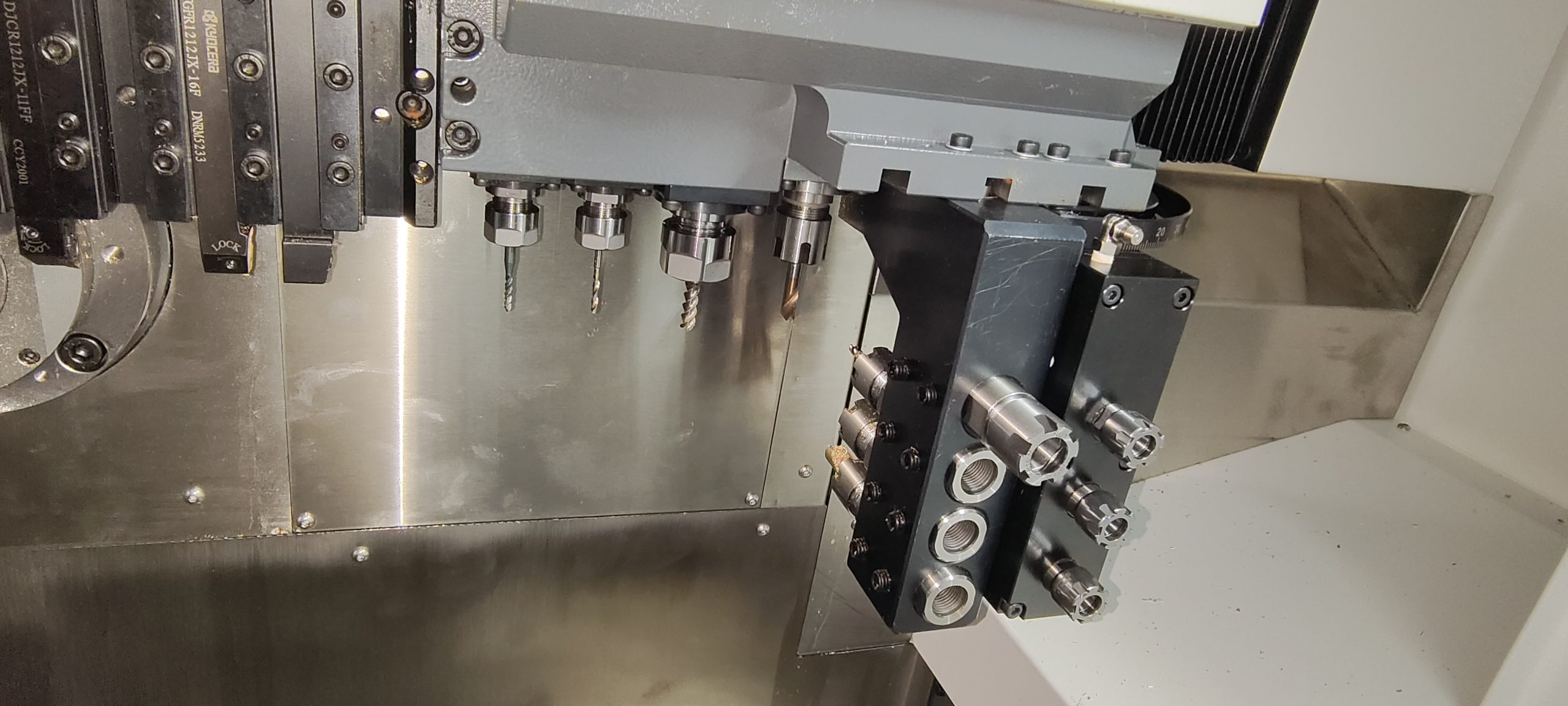

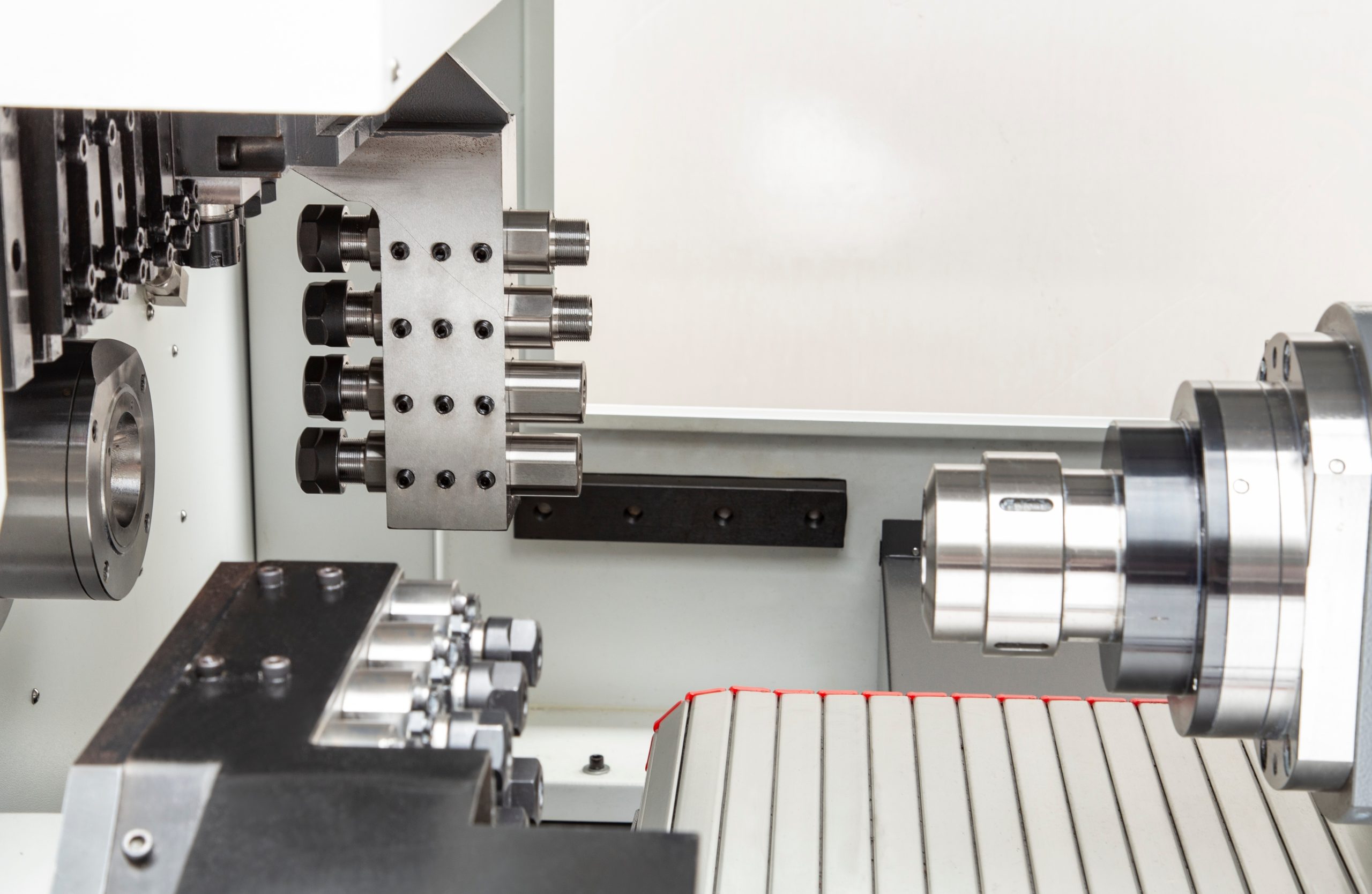

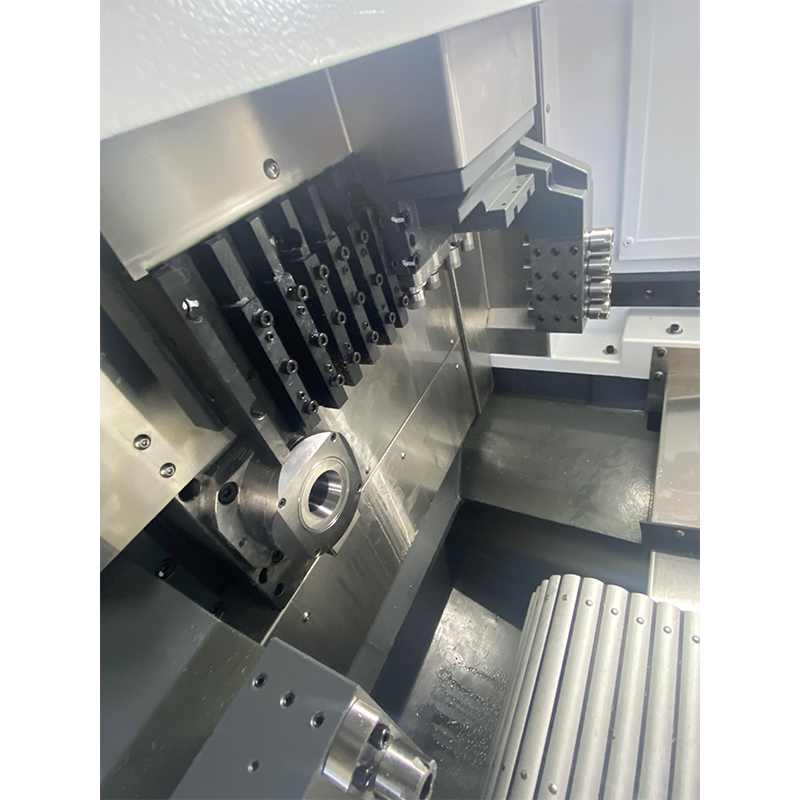

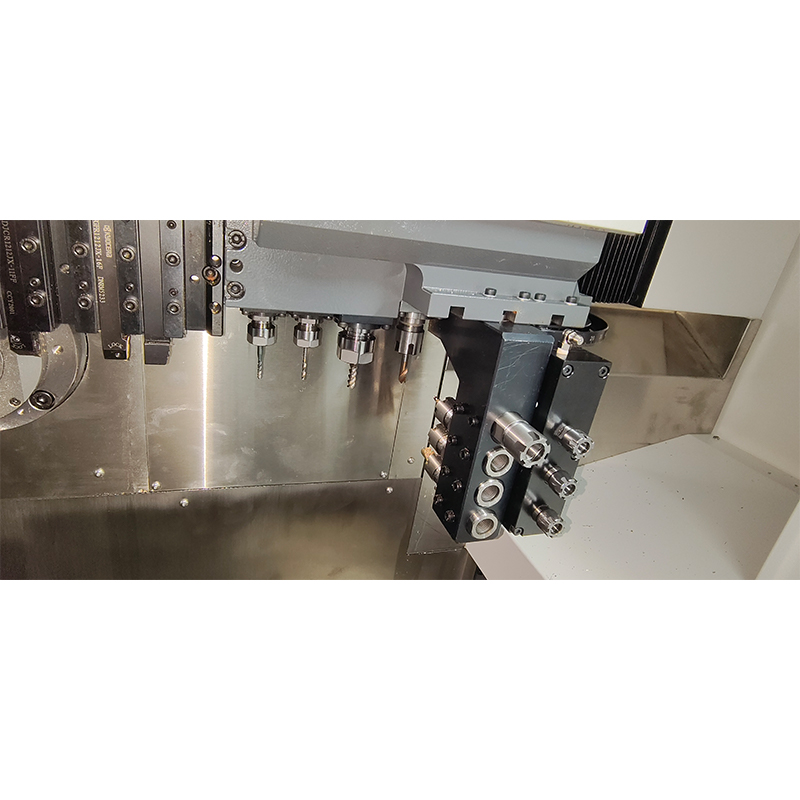

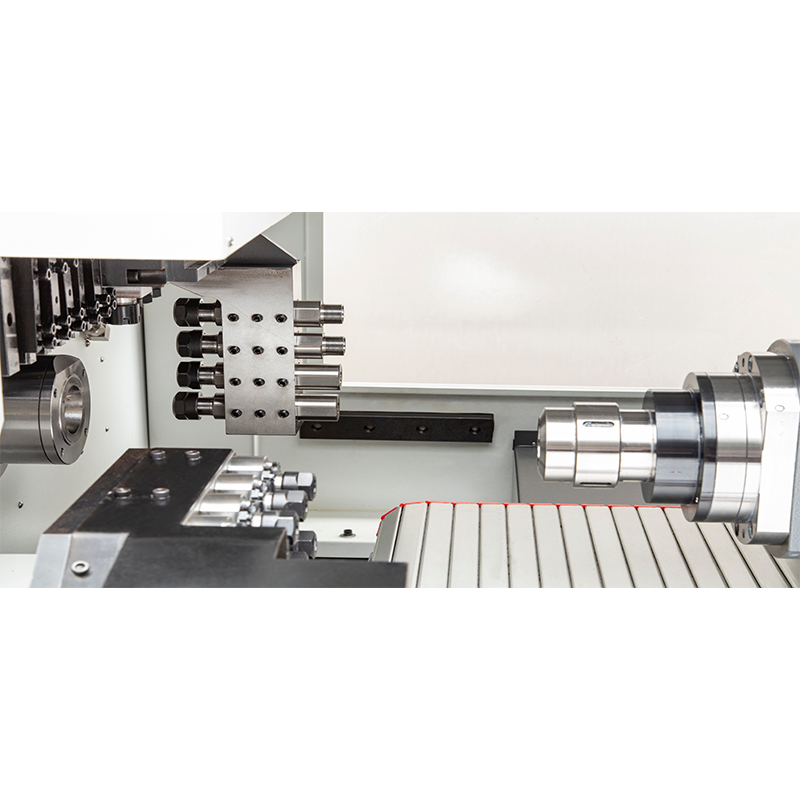

Система электроинструмента: горизонтальная линейная компоновка, стандартный радиальный электроинструмент, может быть оснащен несколькими наборами электроинструментов по мере необходимости для выполнения сложной контурной обработки.
Дополнительные функции расширения: устройство подачи прутка, коллектор масляного тумана, устройство охлаждения высокого давления для улучшения автоматизации и защиты окружающей среды.
| проект | Спецификация | Единица | Замечание |
| Максимальный диаметр обрабатываемого прутка | Φ36 | mm | |
| Диаметр сквозного отверстия шпинделя | Φ32 | mm | |
| Максимальная длина обрабатываемой детали | 2.5×ΦD，максимум80 | mm | |
| 310 | mm | ||
| Максимальная скорость шпинделя | 6000 | r/min | |
| Мощность двигателя шпинделя | 4.5 | kW | |
| Индексация шпинделя | Функция оси С | Непрерывная индексация | |
| Максимальная скорость шпинделя | 6000 | r/min | |
| Мощность двигателя шпинделя | 3.7 | kW | |
| Индексация шпинделя | Функция оси С | Непрерывная индексация | |
| Максимальная скорость радиального электроинструмента | 4500 | r/min | |
| Мощность инструмента радиальной силовой головки | 1.2 | kW | |
| Максимальный диаметр сверления шпинделя/субшпинделя | Φ12/Φ10 | mm | |
| Максимальный диаметр нарезания резьбы шпинделя/субшпинделя | M12/M10 | mm | |
| Максимальный диаметр сверления радиальной силовой головки | Φ10 | mm | |
| Диаметр нарезания резьбы радиальной силовой головки | M8 | mm | |
| Внешний цилиндрический инструмент | 6×□16 | Пучок | |
| Инструмент для обработки торца | 4（ER20） | Пучок | |
| Радиальный силовой инструмент | 1（ER20）+3（ER16） | Пучок | |
| Инструмент для обработки задней поверхности | 4（ER16） | Пучок | |
| Глубокое сверление | 2（ER16） | Пучок | |
| Минимальное разрешение | 0.001 | mm | |
| Биение шпинделя | ＜0.002 | mm | |
| Точность повторного позиционирования | ＜0.003 | mm | |
| Высокая скорость движения | 30 | m/min | |
| Размеры | 2960×1640×1920 | mm | |
| Чистый вес машины | ≈3700 | kg |
