Основные преимущества RC125
Основная информация
- Модель оборудования：RC125
- Серия оборудования：серия RC
- Тип оборудования：токарный автомат продольного точения с ЧПУ (станок швейцарского типа)
- Система управления：тайваньская система Syntec
Особенности конструкции
- Используется тайваньская система ЧПУ Syntec, двухканальное управление
- Высокоточный шпиндель, биение шпинделя ≤2μm
- Высокопроизводительная чугунная станина, стабильная конструкция
- Поддерживается переключение между режимами с направляющей втулкой и без направляющей втулки

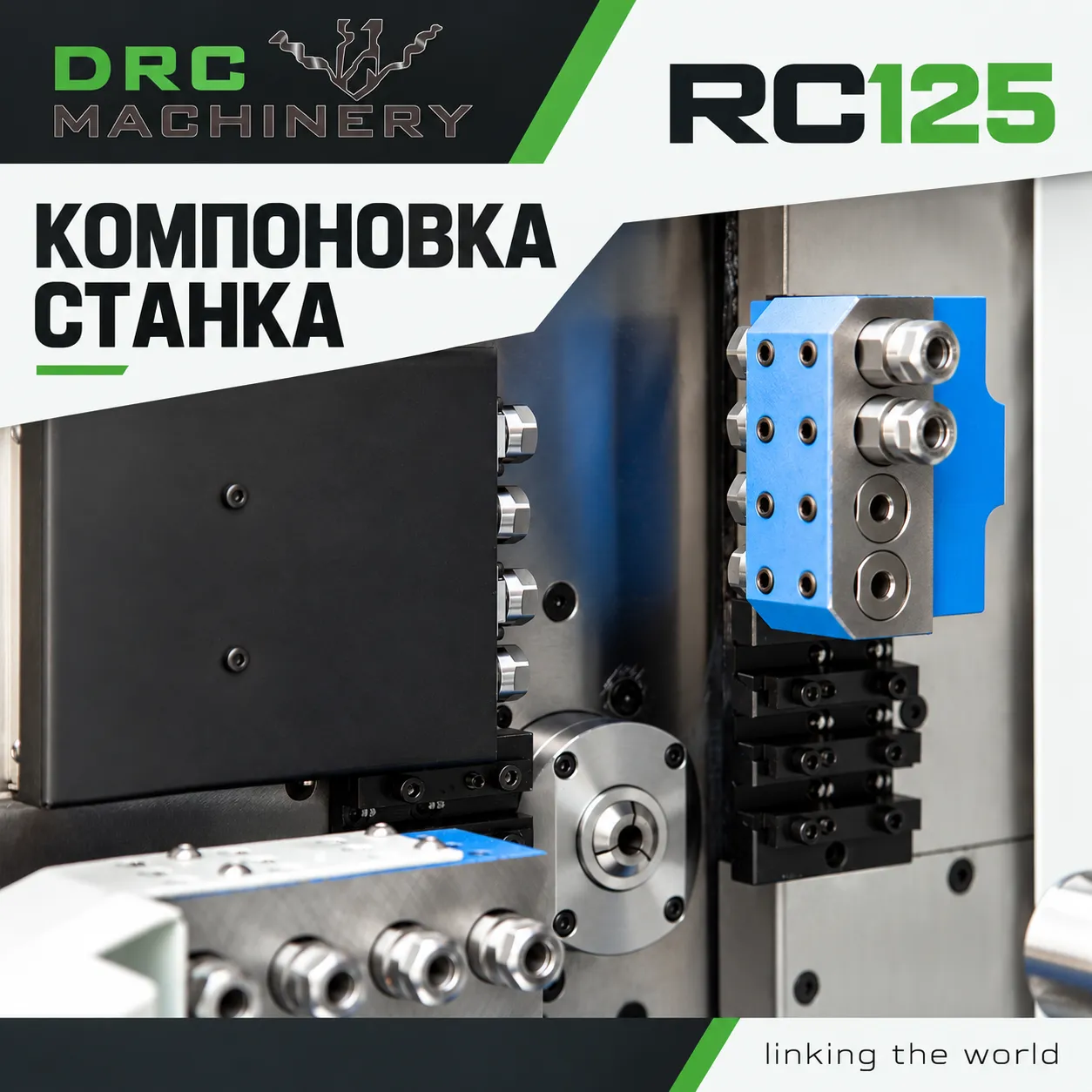

- Двухрядный инструментальный блок с вертикальным расположением, рядная схема размещения инструмента, компактная конструкция
- Оснащён противошпинделем, что позволяет выполнять обработку с двух сторон
Особенности продукта
Токарный автомат продольного точения с ЧПУ RC125 оснащён тайваньской системой Syntec с двухканальным управлением. Станок оснащён высокоточным шпинделем, биение шпинделя составляет 2μm. Высокопроизводительная чугунная станина имеет стабильную конструкцию, а конструкция направляющей втулки позволяет удовлетворять потребности обработки в режимах с направляющей втулкой и без неё. Инструментальная система использует двухрядный инструментальный блок с вертикальным расположением, отличается компактной конструкцией и рядной схемой размещения инструмента.
Технические характеристики RC125

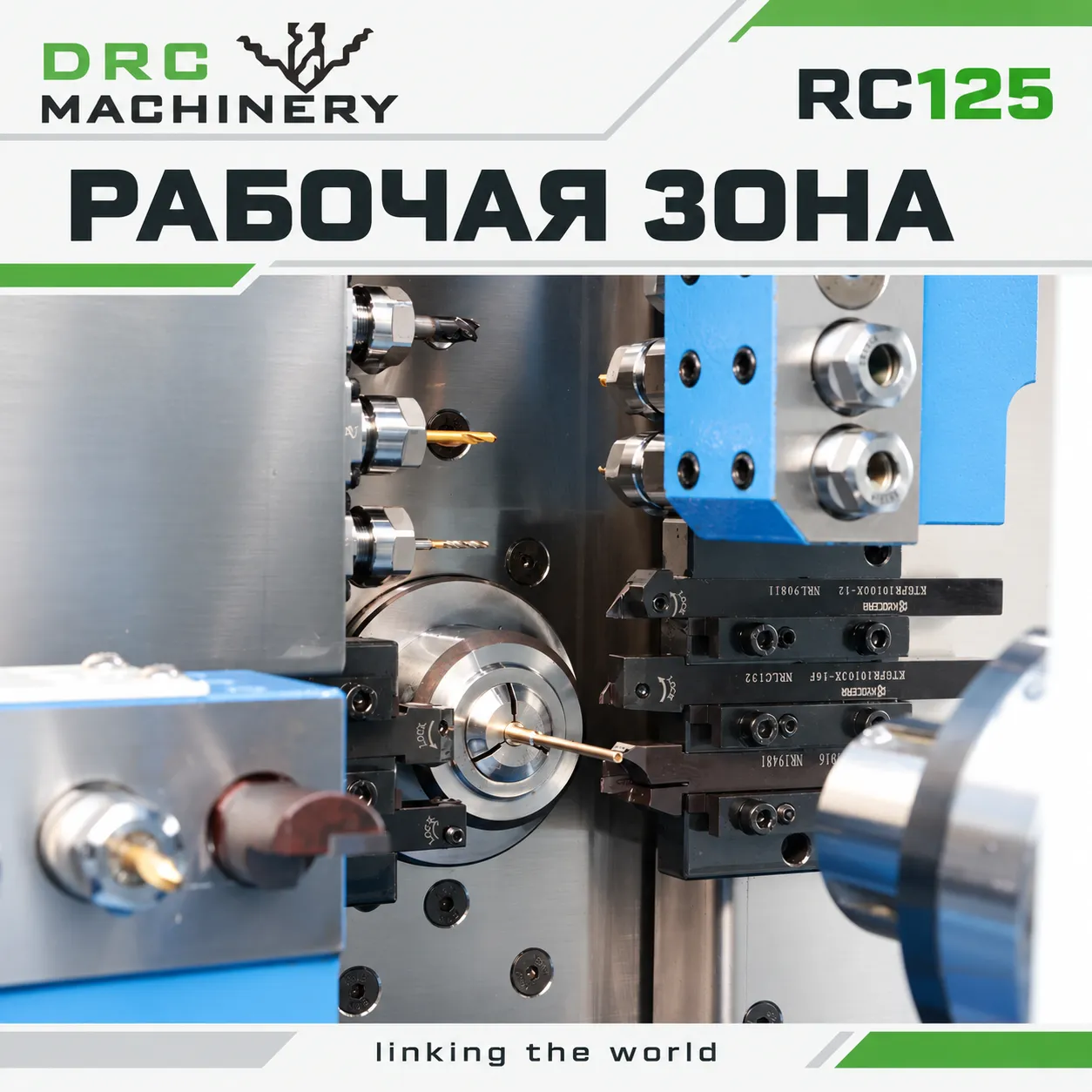

Рабочая зона / размеры обработки
| Параметр | Значение | Единица изм. |
|---|---|---|
| Макс. длина обработки (с неподвижной направляющей втулкой) | 180 | mm |
| Макс. длина обработки (с вращающейся направляющей втулкой) | 60 | mm |
| Макс. длина обработки (без направляющей втулки) | 250(макс.300) | mm |
| Макс. диаметр прутка | 12 | mm |
Подачи и скорости
| Параметр | Значение | Единица изм. |
|---|---|---|
| Скорость быстрых перемещений (X2, Y1, Z1, Z2) | 30 | m/min |
| Скорость быстрых перемещений (X1, Y2) | 24 | m/min |

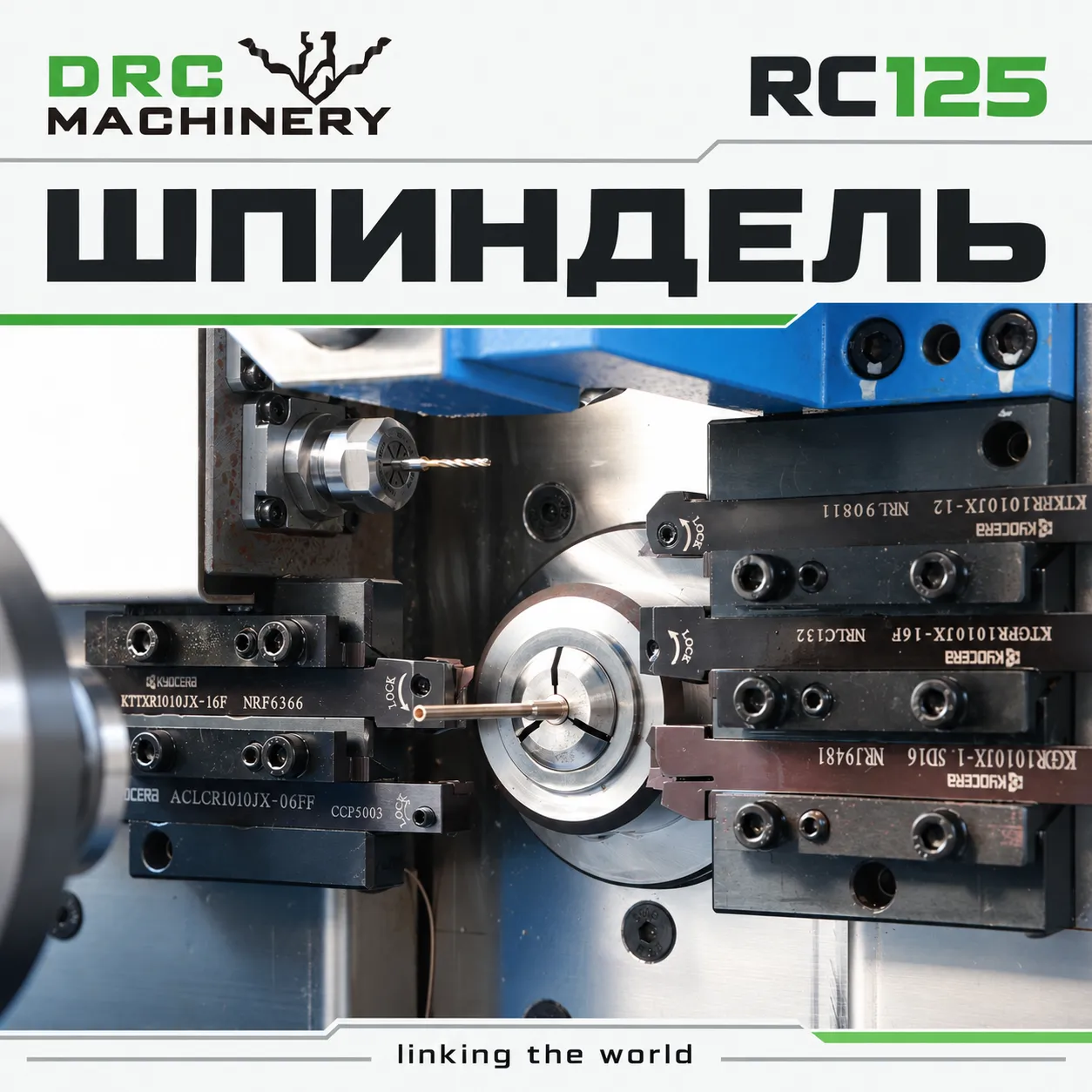

Шпиндель
| Параметр | Значение | Единица изм. |
|---|---|---|
| Макс. диаметр зажима в шпинделе | 12 | mm |
| Диаметр сквозного отверстия шпинделя | 16 | mm |
| Макс. диаметр сверления (шпиндель) | 7 | mm |
| Макс. диаметр нарезания резьбы (шпиндель) | M6 | — |
| Макс. диаметр сверления (субшпиндель) | 7 | mm |
| Макс. диаметр нарезания резьбы (субшпиндель) | M6 | — |
| Частота вращения шпинделя | 10000(вращающаяся втулка8000) | r/min |
| Частота вращения субшпинделя | 10000 | r/min |
| Биение шпинделя | ≤0.002 | mm |
| Мощность шпинделя | 1.5 | kW |
| Мощность субшпинделя | 1.5 | kW |
Револьверная головка
| Параметр | Значение | Единица изм. |
|---|---|---|
| Макс. диаметр сверления (радиальный приводной инструмент) | 6 | mm |
| Макс. диаметр нарезания резьбы (радиальный приводной инструмент) | M5 | — |
| Частота вращения приводного инструмента | 6000 | r/min |
| Боковой приводной инструмент | 4(ER11) | шт. |
| Задний сверлильный инструмент | 4(ER11) | шт. |
| Мощность радиального приводного инструмента | 0.75 | kW |
| Мощность заднего приводного инструмента | 0.75(опция) | kW |

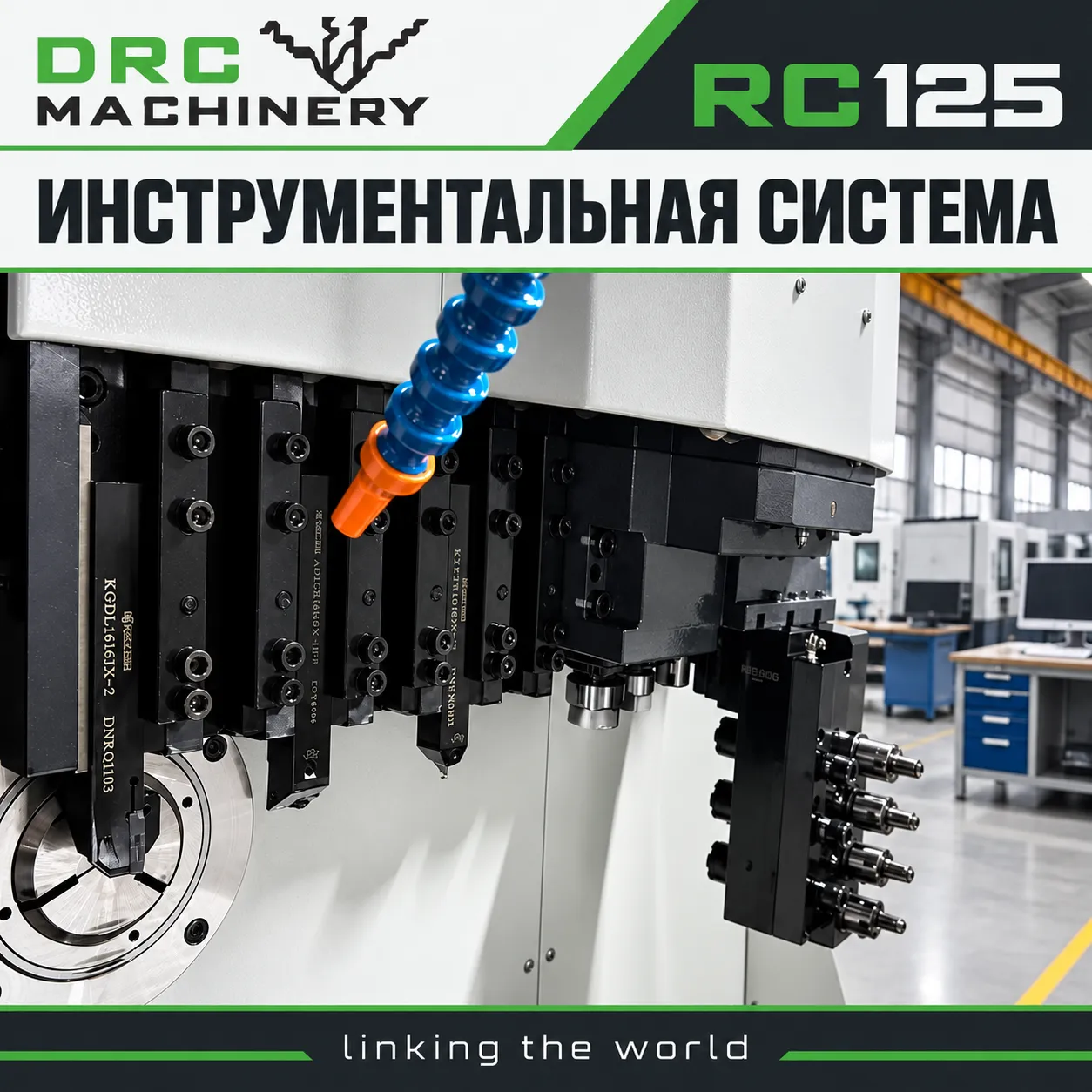

Инструмент
| Параметр | Значение | Единица изм. |
|---|---|---|
| Наружный токарный резец | 5(□10) | шт. |
| Торцевая фреза | 4(ER11) | шт. |
Точность
| Параметр | Значение | Единица изм. |
|---|---|---|
| Точность повторного позиционирования | <0.003 | mm |
Электроприводы и двигатели
| Параметр | Значение | Единица изм. |
|---|---|---|
| Мощность линейного привода | 0.75 | kW |
Система охлаждения (СОЖ)
| Параметр | Значение | Единица изм. |
|---|---|---|
| Мощность насоса охлаждения | 0.25 | kW |
Габариты и масса
| Параметр | Значение | Единица изм. |
|---|---|---|
| Масса станка | 1800 | kg |
| Габаритные размеры станка (Д×Ш×В) | 2100×1100×1700 | mm |
Почему выбирают RC125
RC125 — высокоскоростной горизонтальный двухшпиндельный токарный центр с ЧПУ FANUC, скоростью до 10000 об/мин и максимальным диаметром точения 12 мм. Многоосевая автоматическая компоновка рассчитана на производительную обработку небольших и сложных деталей из прутка. Она помогает объединить операции, сократить ручное вмешательство и поддерживать повторяемость в серийном производстве.
Преимущества по сравнению с аналогичными станками
- По сравнению с обычным двухосевым токарным станком доступно больше операций в автоматическом цикле.
- Компактная рабочая зона и несколько управляемых осей подходят для сложных мелких деталей.
- Прутковая обработка снижает количество ручных загрузок при серийном производстве.
Области применения
- соединители, штуцеры и резьбовые элементы
- малые валы, втулки и приборные детали
- компоненты автомобильной, электронной и медицинской промышленности
- серийное производство деталей из прутка
Фотографии RC125
Производственная площадка и инженерная команда DRC Machinery
Следующие фотографии показывают производственный участок и работу специалиста DRC Machinery. Это общие материалы о компании: оборудование на снимках не является станком, описанным на этой странице, и фотографии не подтверждают его сборку или испытания.
Контроль качества и согласование приёмки
Фотографии ключевых узлов, сборки и испытаний конкретного станка предоставляются только при наличии соответствующих проектных материалов.
DRC Machinery на международных выставках
Подготовка оборудования к упаковке и отгрузке
Ниже показаны общие фотографии подготовки оборудования DRC Machinery к международной перевозке. Они не подтверждают отгрузку модели, описанной на этой странице.
Поставка, документация и сервисная поддержка
Фотографии упаковки и отгрузки на этой странице показывают общий процесс DRC Machinery и не подтверждают отправку именно данной модели. Способ защиты, упаковки и перевозки согласовывается для конкретного заказа.
Состав технической документации, условия установки и пусконаладки, формат обучения, удалённой поддержки и поставки запасных частей определяются в коммерческом предложении и договоре. Сроки, стоимость выезда специалиста и гарантийные обязательства также согласовываются по проекту.
Поставка, установка и послепродажная поддержка
Сколько времени занимает поставка оборудования после оформления заказа?
Срок поставки зависит от модели, комплектации и дополнительных требований. После согласования технических условий мы укажем сроки производства, проверки, упаковки и отгрузки в коммерческом предложении.
Вы организуете экспортную упаковку и международную доставку?
Упаковку и международную доставку можно согласовать для конкретного заказа. Способ упаковки, маршрут, стоимость и ответственность сторон указываются в коммерческом предложении и договоре.
Вы предоставляете помощь при установке и пусконаладке?
В зависимости от модели оборудования и страны установки мы можем обсудить удалённое сопровождение или выезд специалиста. Объём работ, требования к площадке и расходы согласовываются до оформления заказа.
Проводите ли вы обучение операторов?
Обучение операторов может быть предусмотрено в рамках проекта. Его формат, содержание, язык, место проведения и стоимость согласовываются отдельно и указываются в коммерческом предложении или договоре.
Можно ли получить удалённую техническую поддержку при неисправности?
Да, вы можете направить нам описание неисправности, модель станка и сообщение об ошибке. Наши специалисты изучат информацию и предложат дальнейшие действия. Условия технической поддержки определяются договором.
Как заказать расходные материалы и запасные части?
Сообщите нам модель и серийный номер станка, а также название или фотографию нужной детали. Мы проверим совместимость, наличие, стоимость и возможный срок поставки, после чего направим предложение.
Каков гарантийный срок и что покрывает гарантия?
Гарантийный срок, дата его начала, а также перечень покрываемых компонентов и работ указываются в договоре на конкретное оборудование. Условия поставки запасных частей и сервисного обслуживания также зависят от страны установки.
Часто задаваемые вопросы
Для каких деталей подходит RC125?
Модель подходит для небольших сложных деталей из прутка, включая втулки, соединители, штуцеры и малые валы.
Чем RC125 отличается от станков другого типа?
Многоосевая автоматическая схема выполняет больше переходов в одном цикле и требует меньше ручных переустановок, чем обычный токарный станок.
Какие данные нужны для подбора конфигурации?
Отправьте чертёж детали, материал, допуски, размер партии и перечень требуемых операций. Система ЧПУ, зажимное устройство, инструментальная система, напряжение и дополнительные опции подтверждаются технической командой до заказа.
