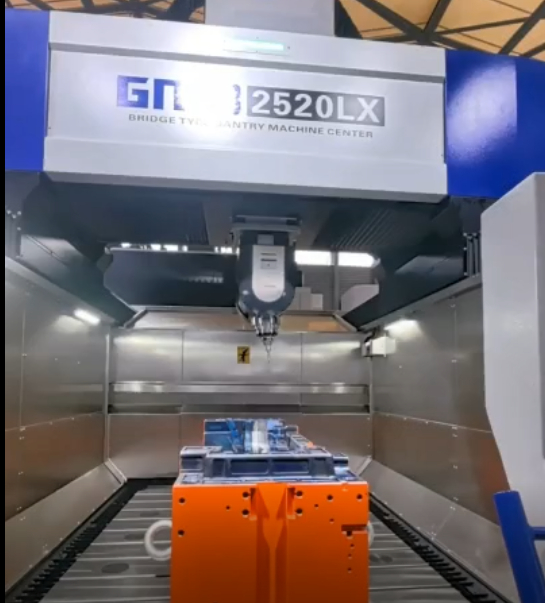

GMB2520LX Пятиосевой мостовой портальный обрабатывающий центр
Данный станок представляет собой мостовую конструкцию портального типа с подвижной балкой и фиксированными стойками. Он обладает высокой жёсткостью базовой рамы, симметричной конструкцией и отличной стабильностью. В станке применена передовая международная концепция проектирования с учётом динамической жёсткости, а также оптимизирована конструкция подвижных узлов, добавлены сервоси A/C.
Шпиндель станка имеет высокую частоту вращения и хорошую характеристику быстрого отклика, что позволяет выполнять пятиосевую обработку. Оборудование подходит для различных сфер механической обработки, включая автомобильную промышленность, производство пресс-форм, а также металлические изделия и другие отрасли.
Общая компоновка станка — мостовая портальная рама с подвижной балкой: стойки жёстко закреплены на станине, которая выполнена как единое целое с рабочим столом; балка закреплена на стойках и перемещается по оси X, салазки движутся по балке в направлении оси Y, а суппорт перемещается по салазкам в направлении оси Z.
Описание
маркер
Подбор конфигурации и проверка применимости выполняются по чертежу детали и техническому заданию заказчика.
Сценарий применения: подходит для обработки прецизионных деталей в аэрокосмической, электронной, медицинской и других отраслях промышленности (например, валы, диски, сложные детали специальной формы).
Послепродажное обслуживание: объём установки, обучения, удалённой поддержки и поставки запасных частей согласовывается в коммерческом предложении и договоре.
| Наименование | Параметры | Единица измерения |
|---|---|---|
| Модель продукта | GMB2520LX | — |
| Стол | ||
| Размер стола | 2500 × 2000 | мм |
| Ширина портала | 2600 | мм |
| Нагрузка на стол | 20 | т |
| Ширина Т-образного паза | 28 | мм |
| Область обработки | ||
| Перемещение по оси X | 2500 | мм |
| Перемещение по оси Y | 2000 | мм |
| Перемещение по оси Z | 1000 | мм |
| Расстояние от торца шпинделя до стола | 310–1310 | мм |
| Расст. от гориз. оси шпинделя до стола | 590–1590 | мм |
| Шпиндель | ||
| Тип конуса | HSK-A63 | — |
| Диапазон оборотов | 10–18000 | об/мин |
| Внутренний диаметр переднего подшипника | φ80 | мм |
| Крутящий момент | S1: 89 / S6: 111 | Н·м |
| Мощность двигателя шпинделя | S1: 56 / S6: 70 | кВт |
| Тип шпинделя | Электрошпиндель | — |
| Оси A / C | ||
| Угол поворота оси A | ±105° | градусы |
| Угол поворота оси C | ±240° | градусы |
| Крутящий момент оси A | S1: 764 / S6: 1200 | Н·м |
| Точность позиционирования оси A | ±5″ | угл. сек. |
| Длина рычага оси A | 280 |
О компании DRC Machinery
Dalian R&C Machinery Co., Ltd. — ведущий китайский производитель станочного оборудования.
Мы обладаем более чем 20-летним профессиональным опытом производства станков и 14-летним опытом экспортных поставок. Оборудование компании поставлено более чем 2 500 заказчикам в 120 странах и регионах, включая Германию, Турцию, Италию, Великобританию, Испанию, Бразилию, Аргентину, Россию, Беларусь и Канаду.
Официальный видеоролик о компании доступен по ссылке: смотреть видео о DRC Machinery на YouTube.
Основная продуктовая линейка включает вертикальные обрабатывающие центры, горизонтальные и вертикальные токарные станки, горизонтальные и портальные обрабатывающие центры, расточные станки, токарные автоматы швейцарского типа, трубонарезные токарные станки, электроэрозионные и универсальные токарные станки. Чтобы удовлетворять разнообразные требования заказчиков, мы сотрудничаем с профильными заводами-партнёрами и предлагаем комплексные решения и проекты «под ключ». Пришлите нам чертежи ваших деталей — техническая команда подготовит подробное индивидуальное решение с учётом ваших требований.
Наше оборудование применяется в автомобилестроении, судостроении, аэрокосмической промышленности, нефтегазовой отрасли и производстве медицинского оборудования. Мы поддерживаем долгосрочные стратегические отношения с известными предприятиями в Китае и за рубежом и поставляем им станки с ЧПУ, литые детали, изделия из листового металла и другие важные компоненты. Производственные площадки некоторых ведущих российских производителей арматуры и подшипников служат постоянными демонстрационными площадками DRC Machinery. На них установлено более 300 станков с ЧПУ, произведённых нашей компанией.
На всю продукцию предоставляется полная гарантия сроком один год, а также пожизненная круглосуточная техническая поддержка онлайн. По запросу доступны выездные услуги, включая установку и пусконаладку, обучение операторов и послепродажное обслуживание.
Мы создали склады запасных частей на четырёх ключевых рынках — в России, Бразилии, Таиланде и Турции, что позволяет оперативно реагировать на запросы заказчиков.
