Токарный центр с ЧПУ TCK50M
Основные преимущества TCK50M Общие сведения Модель оборудования: TCK50M Серия оборудования: Серия TCK Тип оборудования: Высокоскоростной токарно-фрезерный станок Система управления: Не предоставлено Конструктивные особенности Конструкция с цельной наклонной станиной обеспечивает удобный отвод...
Описание
маркер
Основные преимущества TCK50M
Общие сведения
- Модель оборудования: TCK50M
- Серия оборудования: Серия TCK
- Тип оборудования: Высокоскоростной токарно-фрезерный станок
- Система управления: Не предоставлено
Конструктивные особенности
- Конструкция с цельной наклонной станиной обеспечивает удобный отвод стружки и высокую жёсткость
- Высокая жёсткость, высокая точность и высокая производительность
- Высокоточные тайваньские линейные направляющие обеспечивают высокую скорость и высокую точность
- Высокоскоростной шпиндельный узел обеспечивает высокую производительность обработки
- Станина из высокопрочного чугуна отличается высокой стабильностью
- Приводная револьверная головка позволяет выполнять токарно-фрезерную обработку
- Автоматическая централизованная система смазки обеспечивает удобство технического обслуживания
- 12-позиционная револьверная головка с высокой скоростью смены инструмента
- Станок подходит для применения в отраслях по производству сантехнических изделий, клапанов, электротехнической продукции, контрольно-измерительных приборов, автомобилей, мотоциклов, подшипников и других отраслях
Особенности продукции
Высокоскоростной токарно-фрезерный станок TCK50M имеет конструкцию с цельной наклонной станиной и отличается высокой жёсткостью, высокой точностью и высокой производительностью. Он оснащён высокоточными тайваньскими линейными направляющими, высокоскоростным шпиндельным узлом и станиной из высокопрочного чугуна. Опционально доступна приводная револьверная головка, позволяющая выполнять токарно-фрезерную обработку. Автоматическая централизованная система смазки обеспечивает удобство технического обслуживания. Станок подходит для комплексной обработки различных деталей типа осей и дисков малых и средних размеров.
Технические характеристики TCK50M

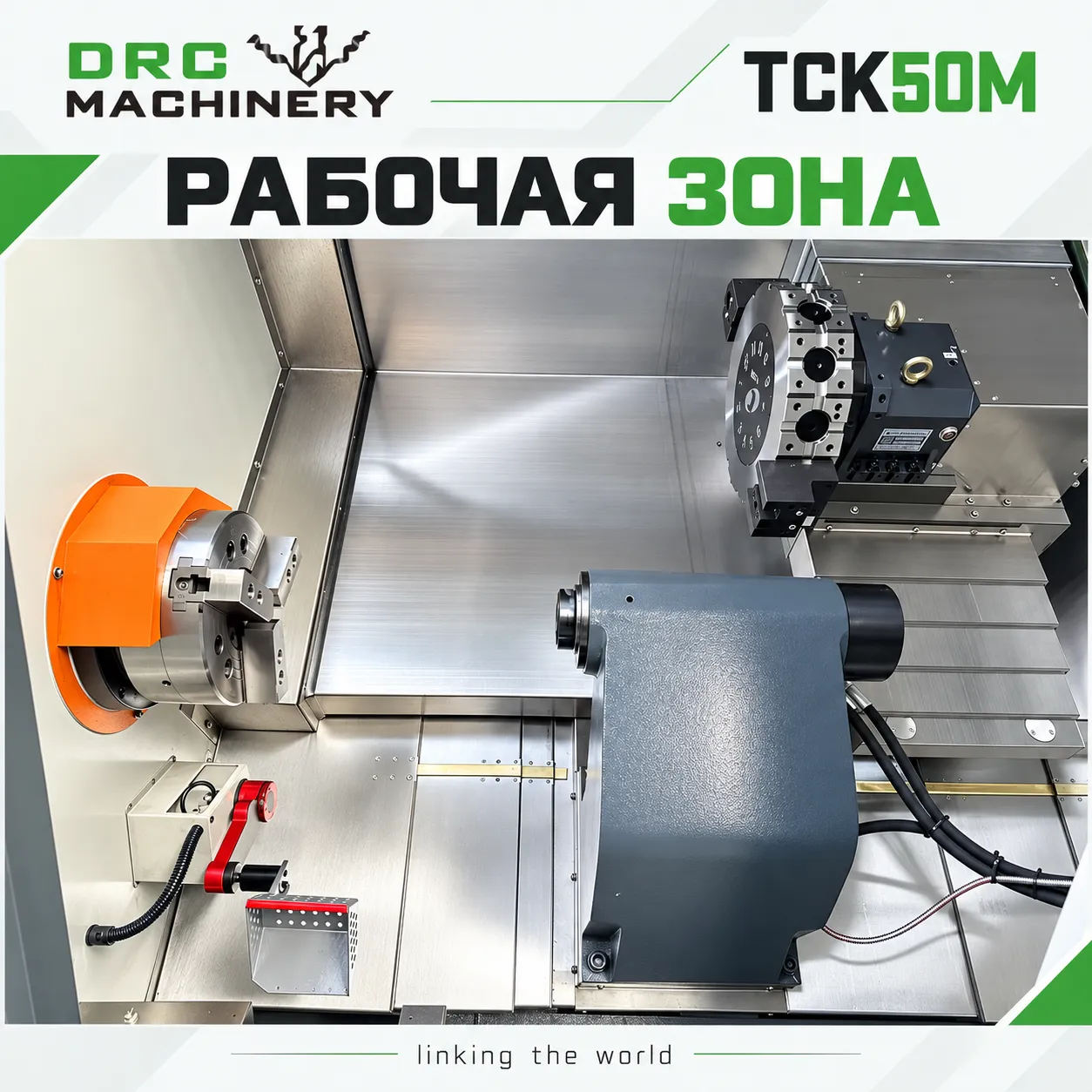

Рабочая зона / размеры обработки
| Параметр | Значение | Единица изм. |
|---|---|---|
| Макс. диаметр вращения над станиной | 510 | mm |
Перемещения
| Параметр | Значение | Единица изм. |
|---|---|---|
| Перемещение по оси Z | 800/1500 | mm |
Подачи и скорости
| Параметр | Значение | Единица изм. |
|---|---|---|
| Скорость быстрого перемещения по оси X | 24 | m/min |

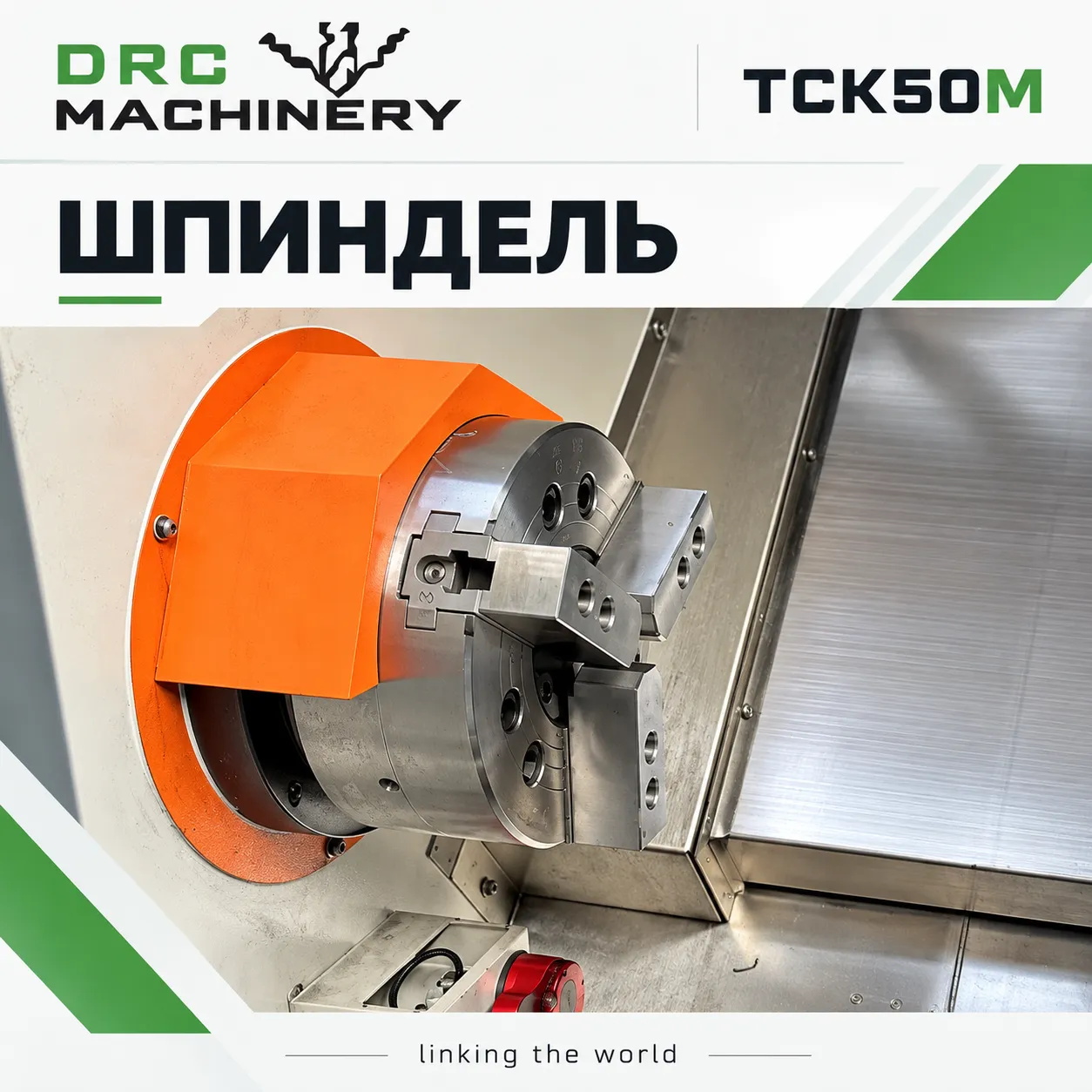

Шпиндель
| Параметр | Значение | Единица изм. |
|---|---|---|
| Форма переднего конца шпинделя | A2-5 | — |

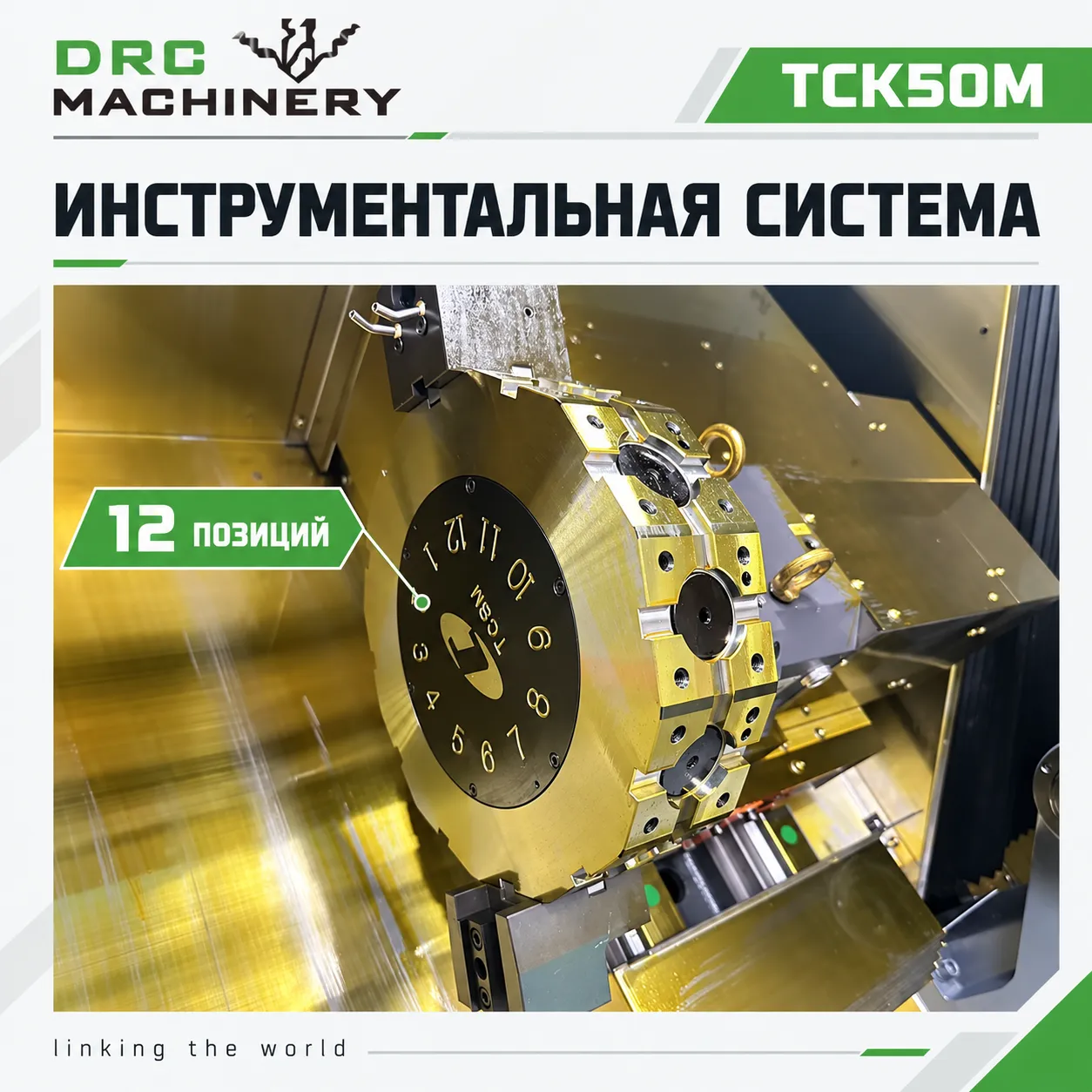

Револьверная головка
| Параметр | Значение | Единица изм. |
|---|---|---|
| Тип револьверной головки | приводная револьверная головка | — |
| Число позиций револьверной головки | 12 | поз. |
Инструмент
| Параметр | Значение | Единица изм. |
|---|---|---|
| Размер наружного резца | 25×25/32 | mm |
| Диаметр расточной оправки | 20/25/32 | mm |
Направляющие
| Параметр | Значение | Единица изм. |
|---|---|---|
| Тип направляющих | линейные направляющие | — |
Конструкция
| Параметр | Значение | Единица изм. |
|---|---|---|
| Тип станины | цельная наклонная станина | — |
Почему выбирают TCK50M

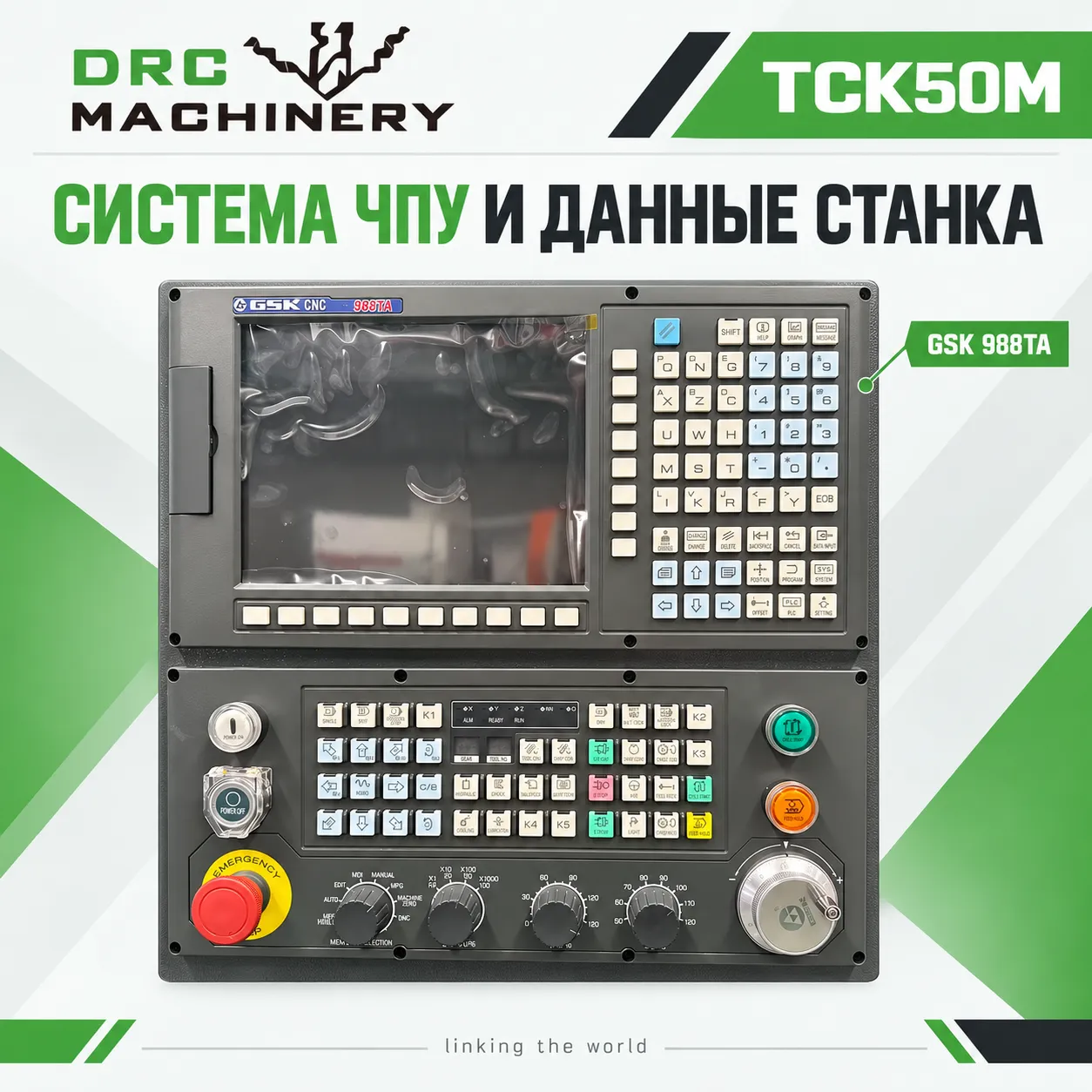

TCK50M — четырехосевой горизонтальный одношпиндельный токарный станок с ЧПУ GSK, наклонной станиной и 12-позиционной приводной револьверной головкой. Токарно-фрезерная компоновка объединяет несколько операций в одном рабочем цикле. Это уменьшает количество переустановок детали, сокращает межоперационное время и помогает сохранять взаимное положение обработанных поверхностей.
Преимущества по сравнению с аналогичными станками
- По сравнению с раздельной обработкой на токарном и фрезерном станках требуется меньше переустановок детали.
- Приводной инструмент и управляемые оси позволяют выполнять дополнительные операции в одном зажиме согласно выбранной комплектации.
- Сокращается незавершенное производство и риск ошибки при повторном базировании.
Области применения
- валы и втулки с отверстиями, пазами и плоскими поверхностями
- фланцы и соединительные детали сложной формы
- автомобильные, гидравлические и приборные компоненты
- детали, требующие нескольких операций за один установ
Фотографии TCK50M
Производственная площадка и инженерная команда DRC Machinery
Следующие фотографии показывают производственный участок и работу специалиста DRC Machinery. Это общие материалы о компании: оборудование на снимках не является станком, описанным на этой странице, и фотографии не подтверждают его сборку или испытания.
Контроль качества и согласование приёмки
Фотографии ключевых узлов, сборки и испытаний конкретного станка предоставляются только при наличии соответствующих проектных материалов.
DRC Machinery на международных выставках
Подготовка оборудования к упаковке и отгрузке
Ниже показаны общие фотографии подготовки оборудования DRC Machinery к международной перевозке. Они не подтверждают отгрузку модели, описанной на этой странице.
Поставка, документация и сервисная поддержка
Фотографии упаковки и отгрузки на этой странице показывают общий процесс DRC Machinery и не подтверждают отправку именно данной модели. Способ защиты, упаковки и перевозки согласовывается для конкретного заказа.
Состав технической документации, условия установки и пусконаладки, формат обучения, удалённой поддержки и поставки запасных частей определяются в коммерческом предложении и договоре. Сроки, стоимость выезда специалиста и гарантийные обязательства также согласовываются по проекту.
Поставка, установка и послепродажная поддержка
Сколько времени занимает поставка оборудования после оформления заказа?
Срок поставки зависит от модели, комплектации и дополнительных требований. После согласования технических условий мы укажем сроки производства, проверки, упаковки и отгрузки в коммерческом предложении.
Вы организуете экспортную упаковку и международную доставку?
Упаковку и международную доставку можно согласовать для конкретного заказа. Способ упаковки, маршрут, стоимость и ответственность сторон указываются в коммерческом предложении и договоре.
Вы предоставляете помощь при установке и пусконаладке?
В зависимости от модели оборудования и страны установки мы можем обсудить удалённое сопровождение или выезд специалиста. Объём работ, требования к площадке и расходы согласовываются до оформления заказа.
Проводите ли вы обучение операторов?
Обучение операторов может быть предусмотрено в рамках проекта. Его формат, содержание, язык, место проведения и стоимость согласовываются отдельно и указываются в коммерческом предложении или договоре.
Можно ли получить удалённую техническую поддержку при неисправности?
Да, вы можете направить нам описание неисправности, модель станка и сообщение об ошибке. Наши специалисты изучат информацию и предложат дальнейшие действия. Условия технической поддержки определяются договором.
Как заказать расходные материалы и запасные части?
Сообщите нам модель и серийный номер станка, а также название или фотографию нужной детали. Мы проверим совместимость, наличие, стоимость и возможный срок поставки, после чего направим предложение.
Каков гарантийный срок и что покрывает гарантия?
Гарантийный срок, дата его начала, а также перечень покрываемых компонентов и работ указываются в договоре на конкретное оборудование. Условия поставки запасных частей и сервисного обслуживания также зависят от страны установки.
Часто задаваемые вопросы
Для каких деталей подходит TCK50M?
Модель подходит для деталей вращения, которым кроме точения нужны сверление, фрезерование или обработка пазов.
Чем TCK50M отличается от станков другого типа?
Ключевое отличие от обычного токарного станка — возможность объединить дополнительные операции и сократить число переустановок.
Какие данные нужны для подбора конфигурации?
Отправьте чертёж детали, материал, допуски, размер партии и перечень требуемых операций. Система ЧПУ, зажимное устройство, инструментальная система, напряжение и дополнительные опции подтверждаются технической командой до заказа.
