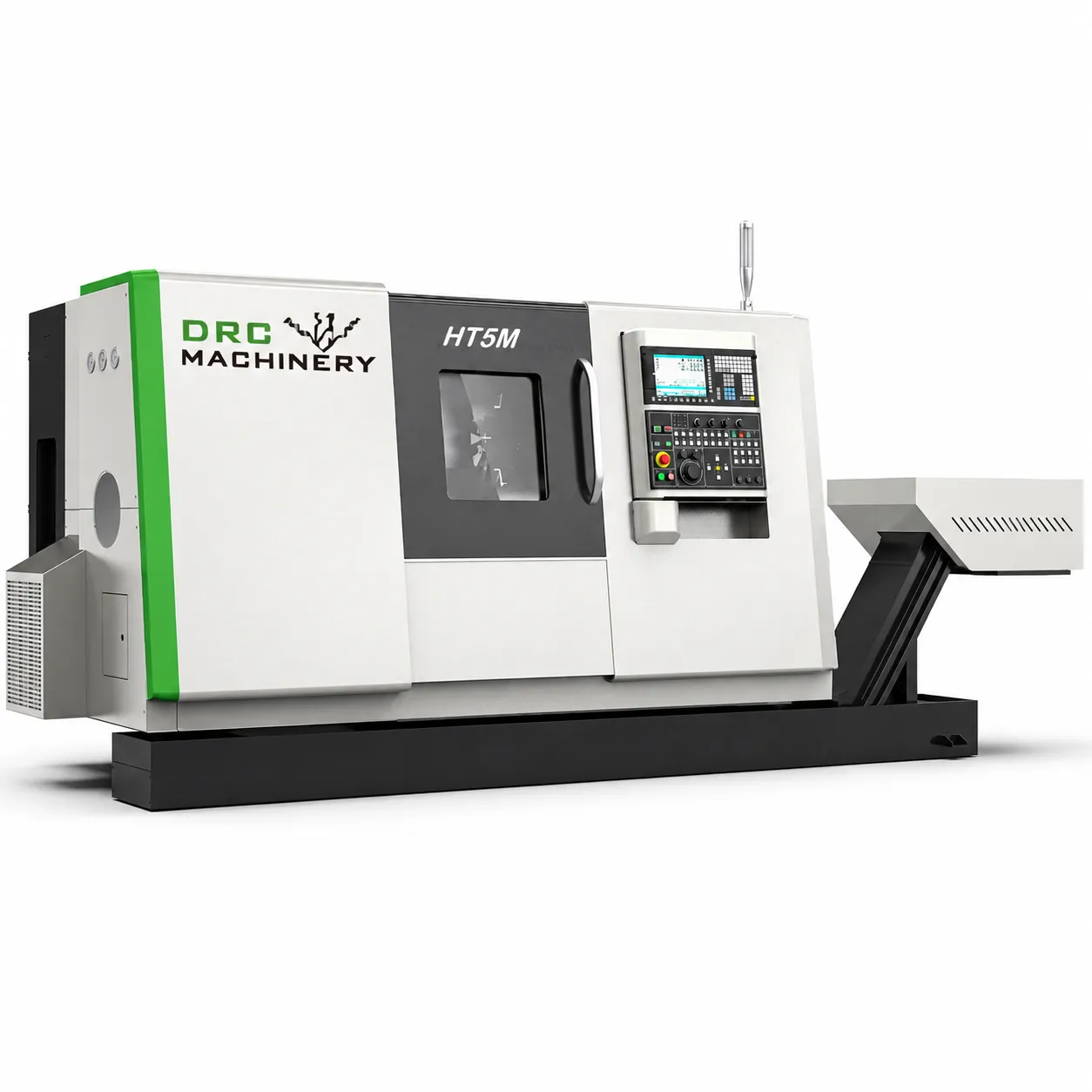

Токарный центр с ЧПУ HT5M
-
Вертикальный обрабатывающий центр MVL1270E
-
Вертикальный токарный станок VT600
-
Токарный центр с ЧПУ HT6LMD
-
Горизонтальный обрабатывающий центр HME-80S
-
Горизонтальный обрабатывающий центр HMG-80D
-
VMC1580-Высокоточный вертикальный обрабатывающий центр VMC1580
-

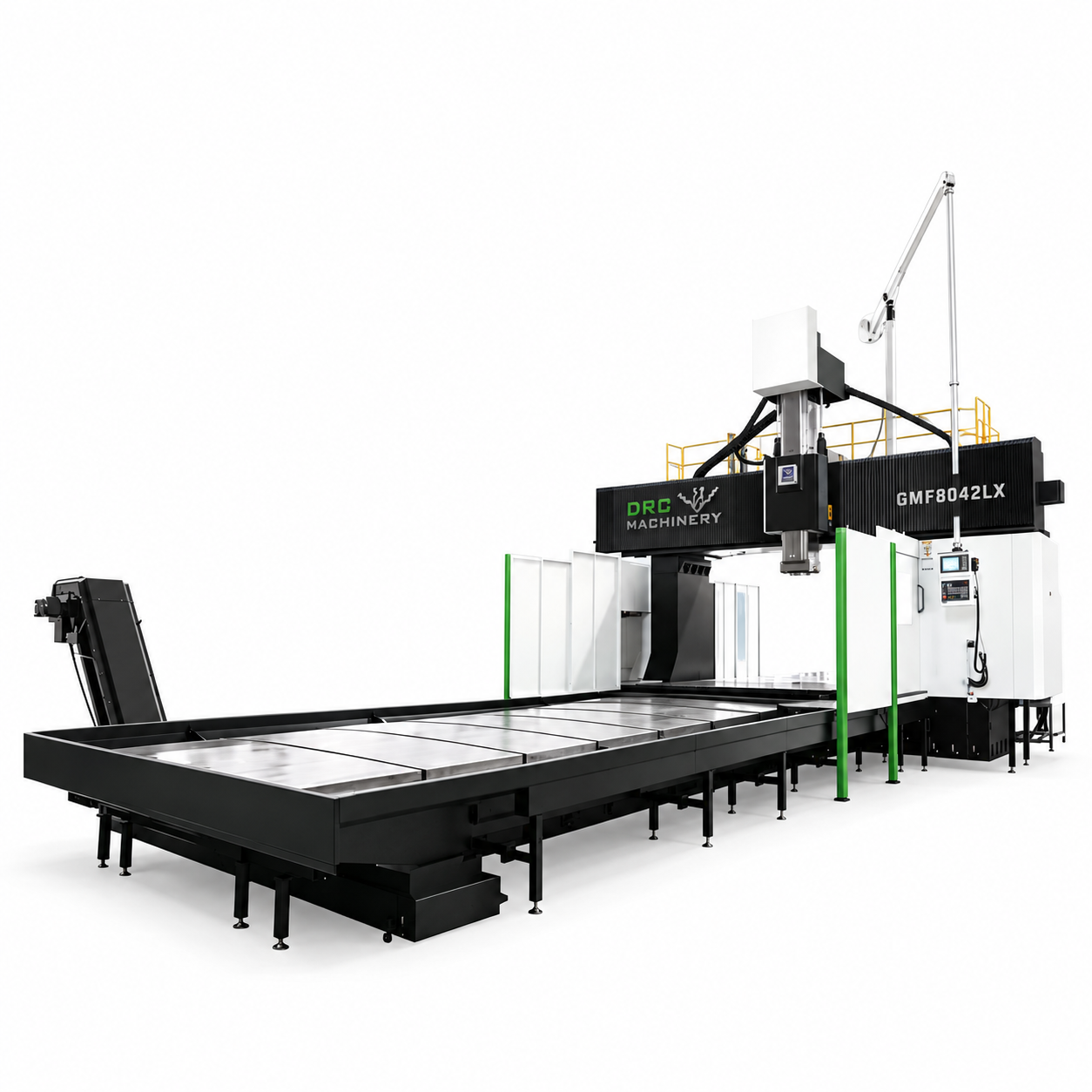

Портальный фрезерный центр GMF8042LX
-
CK6140 Токарный станок с ЧПУ
-
Вертикальный обрабатывающий центр MVL1270S
-
Efficient Ball valve Grinding Machine for Valve Industry

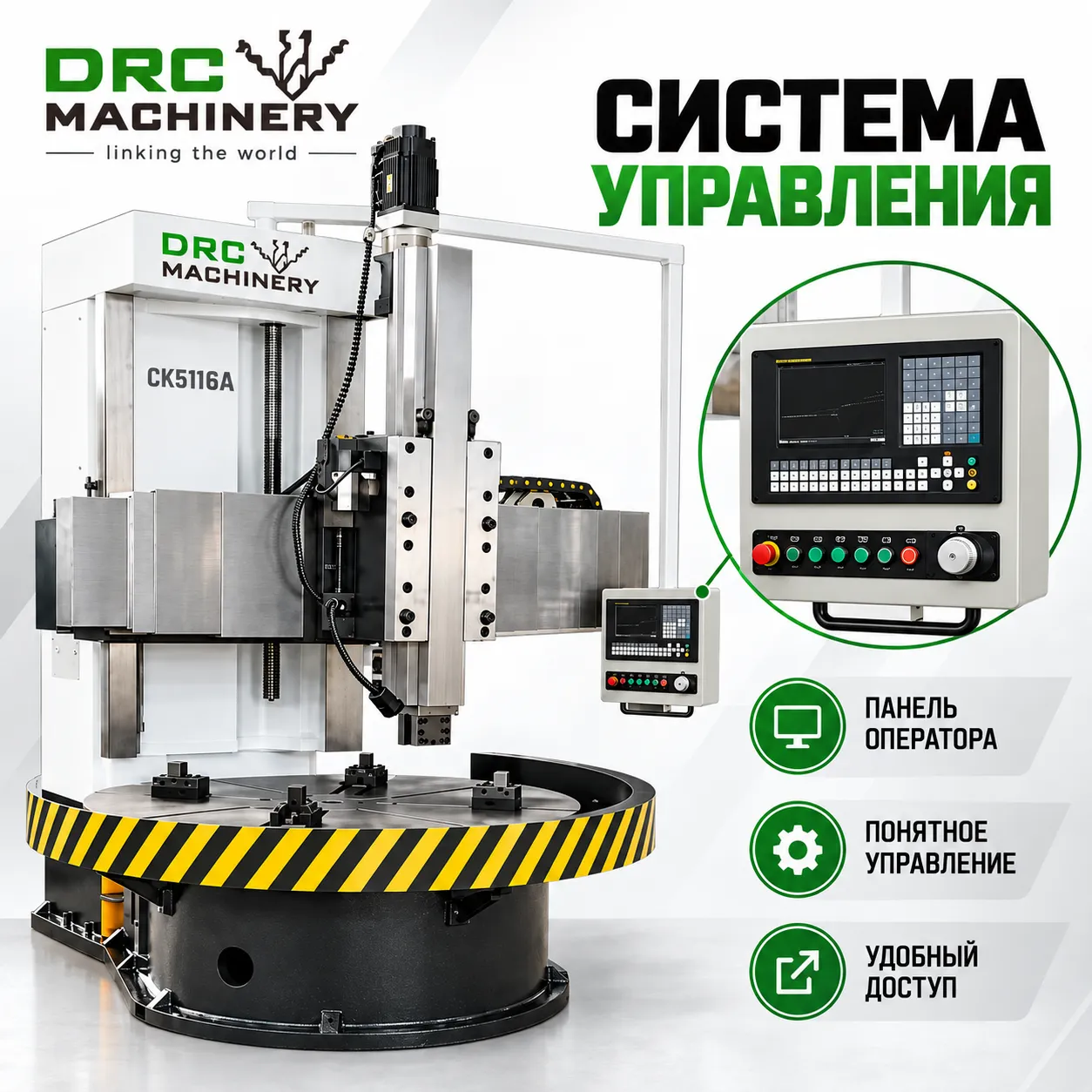

Вертикальный токарный станок CK5116A
Основные преимущества CK5116A Общие сведения Модель оборудования：CK5116A Серия оборудования：одностоечный вертикальный токарный станок Тип оборудования：одностоечный вертикальный токарный станок Система управления：система ЧПУ Особенности изделия Данная модель является одностоечным вертикальн...
Описание
маркер
Основные преимущества CK5116A
Общие сведения
- Модель оборудования：CK5116A
- Серия оборудования：одностоечный вертикальный токарный станок
- Тип оборудования：одностоечный вертикальный токарный станок
- Система управления：система ЧПУ
Особенности изделия
Данная модель является одностоечным вертикальным токарным станком с ЧПУ производства Dalian Rongcheng Machinery и предназначена для механической обработки в различных отраслях. Станок используется для черновой и чистовой токарной обработки внутренних и наружных цилиндрических поверхностей, конических поверхностей, торцев, протачивания канавок, отрезки и т. д. Он оснащен вертикальным и боковым суппортами, которые могут выполнять обработку резанием одновременно или раздельно. Стол имеет гидростатические направляющие, а шпиндель — высокоточные двухрядные цилиндрические роликовые подшипники, что обеспечивает высокую несущую способность и точность вращения. Станок изготовлен по высококачественной технологии литья по газифицируемым моделям и прошел отжиг и старение; он отличается высокой жесткостью и долговечностью. Управление осуществляется системой ЧПУ, что обеспечивает высокую точность обработки и удобство эксплуатации.
Технические характеристики CK5116A
Рабочая зона / размеры обработки
| Параметр | Значение | Единица изм. |
|---|---|---|
| Макс. высота заготовки | 1200 | mm |
Перемещения
| Параметр | Значение | Единица изм. |
|---|---|---|
| Перемещение поперечины | 650 | mm |
Подачи и скорости
| Параметр | Значение | Единица изм. |
|---|---|---|
| Число ступеней частоты вращения | бесступенчатое регулирование | — |
| Число ступеней подач | бесступенчатое | — |
| Скорость подъёма поперечины | 440 | mm/min |

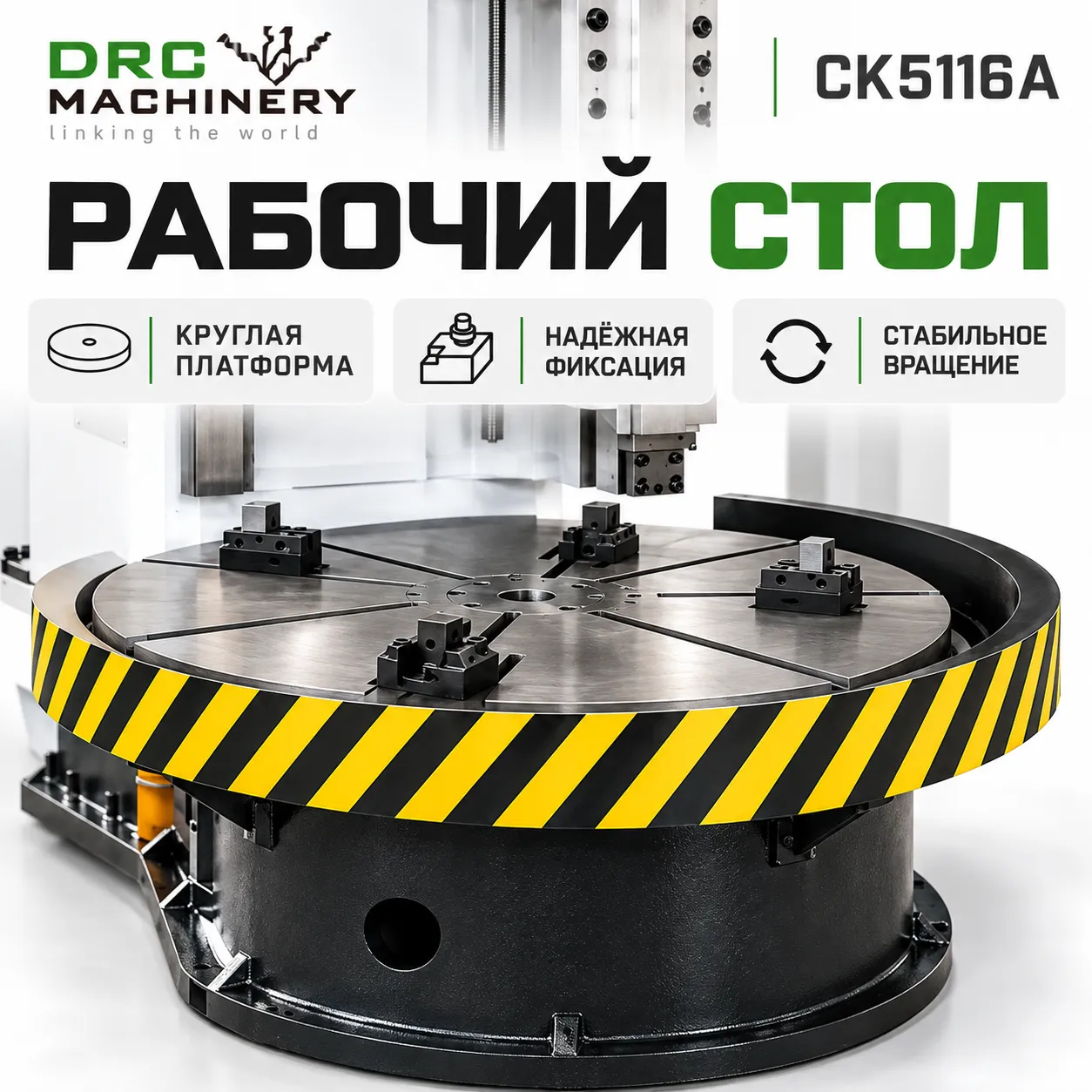

Рабочий стол
| Параметр | Значение | Единица изм. |
|---|---|---|
| Диаметр рабочего стола | 1400 | mm |
| Диапазон частоты вращения стола | 5-160 | r/min |
Инструмент
| Параметр | Значение | Единица изм. |
|---|---|---|
| Сечение державки инструмента (Ш×В) | 30×40 | mm |

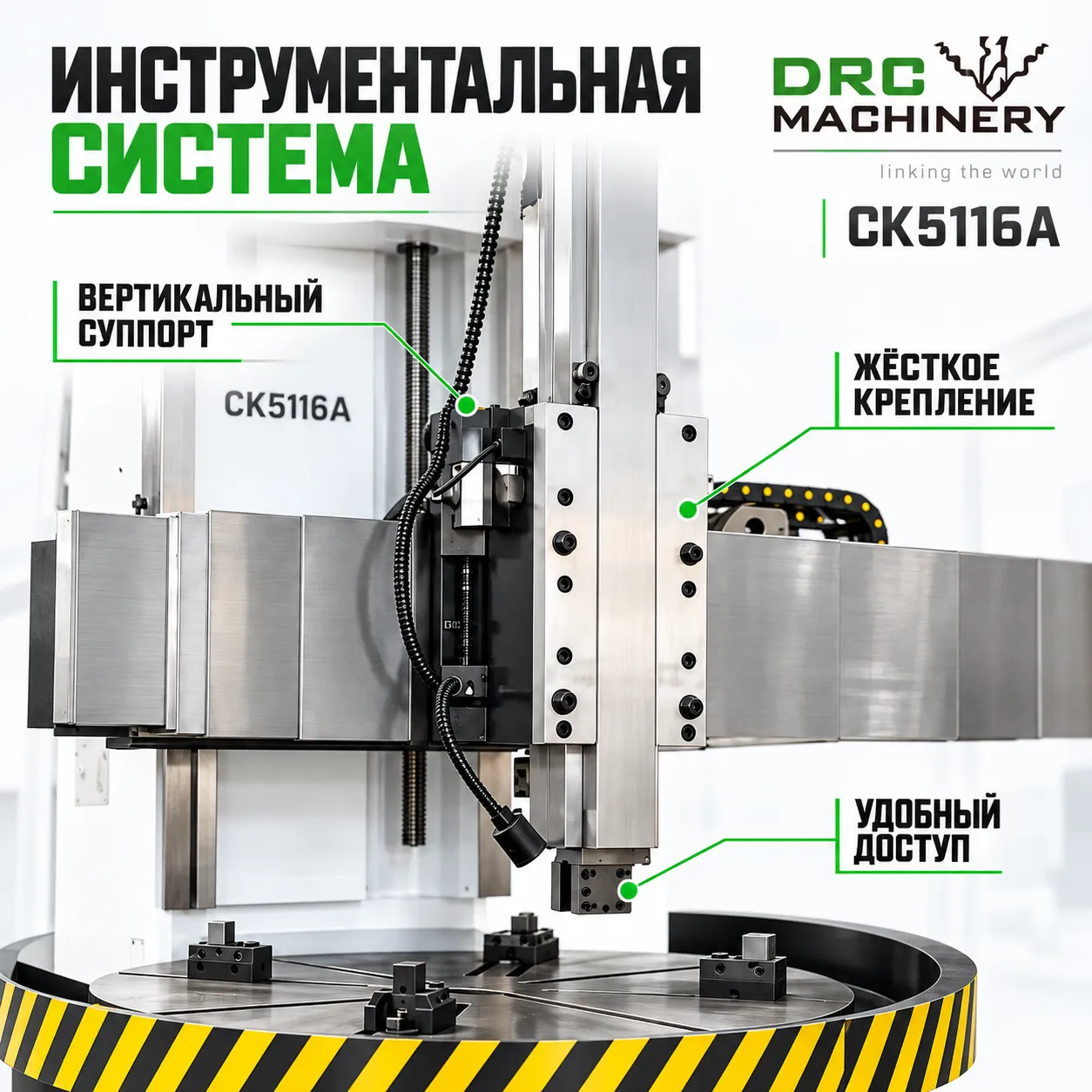

Суппорт
| Параметр | Значение | Единица изм. |
|---|---|---|
| Макс. диаметр точения вертикальным суппортом | 1600 | mm |
| Макс. диаметр точения боковым суппортом | 1400 | mm |
| Диапазон подач вертикального и бокового суппортов | 0.8-86 | mm/r |
| Макс. усилие резания вертикального суппорта | 2500 | kg |
| Макс. усилие резания бокового суппорта | 2000 | kg |
| Суммарное усилие резания | 4000 | kg |
| Горизонтальный ход вертикального суппорта | 916 | mm |
| Вертикальный ход вертикального суппорта | 800 | mm |
| Горизонтальный ход бокового суппорта | 630 | mm |
| Вертикальный ход бокового суппорта | 900 | mm |
| Скорость быстрых перемещений суппорта | 1800 | mm/min |
Электроприводы и двигатели
| Параметр | Значение | Единица изм. |
|---|---|---|
| Макс. крутящий момент | 2500 | kg·m |
| Мощность главного двигателя | 30 | kW |
Габариты и масса
| Параметр | Значение | Единица изм. |
|---|---|---|
| Макс. масса заготовки | 5000 | kg |
| Габаритные размеры станка (Д×Ш×В) | 2660×2665×3528 | mm |
| Масса станка | 12500 | kg |
Почему выбирают CK5116A
CK5116A — одностоечный вертикально-токарный станок с ЧПУ FANUC и револьверной головкой для тяжелой и точной обработки металла. Вертикальная компоновка упрощает установку дисков, колец, фланцев и других деталей большого диаметра. Она помогает сократить время на позиционирование заготовки и обеспечивает удобный доступ к зоне обработки.
Преимущества по сравнению с аналогичными станками
- По сравнению с горизонтальным токарным станком вертикальная компоновка удобнее для тяжелых деталей большого диаметра.
- Опора заготовки на стол снижает сложность установки и выверки перед обработкой.
- Конструкция подходит для стабильной серийной и единичной обработки крупных деталей.
Области применения
- фланцы, кольца и дисковые детали
- корпуса насосов, клапанов и редукторов
- колеса, ступицы и детали энергетического оборудования
- крупные детали общего машиностроения
Фотографии CK5116A
Производственная площадка и инженерная команда DRC Machinery
Следующие фотографии показывают производственный участок и работу специалиста DRC Machinery. Это общие материалы о компании: оборудование на снимках не является станком, описанным на этой странице, и фотографии не подтверждают его сборку или испытания.
Контроль качества и согласование приёмки
Фотографии ключевых узлов, сборки и испытаний конкретного станка предоставляются только при наличии соответствующих проектных материалов.
DRC Machinery на международных выставках
Подготовка оборудования к упаковке и отгрузке
Ниже показаны общие фотографии подготовки оборудования DRC Machinery к международной перевозке. Они не подтверждают отгрузку модели, описанной на этой странице.
Поставка, документация и сервисная поддержка
Фотографии упаковки и отгрузки на этой странице показывают общий процесс DRC Machinery и не подтверждают отправку именно данной модели. Способ защиты, упаковки и перевозки согласовывается для конкретного заказа.
Состав технической документации, условия установки и пусконаладки, формат обучения, удалённой поддержки и поставки запасных частей определяются в коммерческом предложении и договоре. Сроки, стоимость выезда специалиста и гарантийные обязательства также согласовываются по проекту.
Поставка, установка и послепродажная поддержка
Сколько времени занимает поставка оборудования после оформления заказа?
Срок поставки зависит от модели, комплектации и дополнительных требований. После согласования технических условий мы укажем сроки производства, проверки, упаковки и отгрузки в коммерческом предложении.
Вы организуете экспортную упаковку и международную доставку?
Упаковку и международную доставку можно согласовать для конкретного заказа. Способ упаковки, маршрут, стоимость и ответственность сторон указываются в коммерческом предложении и договоре.
Вы предоставляете помощь при установке и пусконаладке?
В зависимости от модели оборудования и страны установки мы можем обсудить удалённое сопровождение или выезд специалиста. Объём работ, требования к площадке и расходы согласовываются до оформления заказа.
Проводите ли вы обучение операторов?
Обучение операторов может быть предусмотрено в рамках проекта. Его формат, содержание, язык, место проведения и стоимость согласовываются отдельно и указываются в коммерческом предложении или договоре.
Можно ли получить удалённую техническую поддержку при неисправности?
Да, вы можете направить нам описание неисправности, модель станка и сообщение об ошибке. Наши специалисты изучат информацию и предложат дальнейшие действия. Условия технической поддержки определяются договором.
Как заказать расходные материалы и запасные части?
Сообщите нам модель и серийный номер станка, а также название или фотографию нужной детали. Мы проверим совместимость, наличие, стоимость и возможный срок поставки, после чего направим предложение.
Каков гарантийный срок и что покрывает гарантия?
Гарантийный срок, дата его начала, а также перечень покрываемых компонентов и работ указываются в договоре на конкретное оборудование. Условия поставки запасных частей и сервисного обслуживания также зависят от страны установки.
Часто задаваемые вопросы
Для каких деталей подходит CK5116A?
Модель подходит для дисковых, кольцевых и корпусных деталей, которые удобнее устанавливать на горизонтальный стол.
Чем CK5116A отличается от станков другого типа?
Главное отличие — вертикальное расположение оси шпинделя: оно облегчает загрузку и центрирование тяжелых заготовок большого диаметра.
Какие данные нужны для подбора конфигурации?
Отправьте чертёж детали, материал, допуски, размер партии и перечень требуемых операций. Система ЧПУ, зажимное устройство, инструментальная система, напряжение и дополнительные опции подтверждаются технической командой до заказа.
\n
Запросить техническое предложение
Отправьте чертёж детали, материал, размеры и массу заготовки, перечень операций, ключевые допуски, планируемый объём выпуска и страну поставки. Техническая команда проверит применимость конфигурации и подготовит предложение для вашего проекта.
связаться с нами
Сопутствующие популярные продукты
Вертикальный токарный станок C/CK5220
C/CK5220 в основном состоит из верстака, основания верстака, колонны, поперечной балки и вертикального подручника. Основные части этого станка изготовлены из чугуна HT250 с использованием технологии смоляного песка и подвергнуты обработке старением (искусственное старение и вибрационное старение) после черновой обработки после литья. Качество литья надежное и не имеет трещин, пор, усадочных раковин или белой литой структуры. Отливка имеет стабильную структуру после обработки искусственным старением, что обеспечивает стабильность станка во время использования. Сертификат качества продукции содержит отчет об анализе химического состава расплавленного чугуна, отчет о термической обработке и кривую зависимости температуры от времени термической обработки.
Вертикальный токарный станок C/CK5260
Станок C/CK5260 состоит из следующих основных компонентов: стола, основания стола, колонны, поперечной балки и вертикального подручника. Основные элементы станка изготовлены из чугуна марки HT250 с использованием технологии литья в песчано-смоляные формы. После литья и предварительной обработки детали были подвергнуты процессу искусственного и вибрационного старения. Качество литья характеризуется отсутствием трещин, пор, усадочных раковин и других дефектов. Отливка имеет стабильную структуру после искусственного старения, что обеспечивает надёжность и долговечность работы станка в процессе эксплуатации. В сертификате качества продукции указаны химический состав расплавленного чугуна, данные о термической обработке и кривая зависимости температуры от времени термической обработки.
Горизонтальный обрабатывающий центр DHM50
Горизонтальный обрабатывающий центр DHM50 имеет положительную Т-образную структуру. Основные компоненты изготовлены из высокопрочного чугуна и подвергнуты термообработке. Три оси оснащены тайваньскими роликовыми направляющими и шариковыми винтами. Скорость вращения шпинделя BT50 составляет 6000 об/мин. Система FANUC 0i MF горизонтального обрабатывающего центра DHM50 поддерживает четырехосевое соединение, точность позиционирования 0,01 мм, 24-позиционный инструментальный магазин для произвольного выбора инструмента, рабочий стол 500×500 мм, грузоподъемность 500 кг, ход осей X/Y/Z 750 мм каждая, подходит для эффективной обработки в области автомобилестроения, пресс-форм и т. д.
Вертикальный обрабатывающий центр CMV855E
1. Вертикальный фрезерный обрабатывающий центр с ЧПУ и конусным шпинделем CMV855 с 4 осями 2. Высокоэффективный вертикальный обрабатывающий центр серии CMV, использует традиционную конструкцию поперечного суппорта, оптимизирует структуру движущихся деталей с помощью конечно-элементного анализа и улучшает высокоскоростные динамические характеристики станка. 3. Подходит для эффективной обработки деталей малого и среднего размера, широко используется в автомобильной промышленности, машиностроении и других отраслях.
Портальный фрезерный центр GMF10038R
Основные преимущества GMF10038R GMF10038R предназначен для обработки крупных плит, рам, оснований...
Токарный центр с ЧПУ HT6LD
Основные преимущества HT6LD HT6LD — токарный центр для стабильной обработки деталей в производств...
BT50 Вертикальный Обрабатывающий Центр MVL1165S Система Siemens
Особенности конструкции станка: 1. Трехосное движение Вертикальный обрабатывающий центр MVL 1165 Осуществляется с помощью шлифованных шарико-винтовых пар с двойной гайкой от тайваньских брендов. 2. Высокожесткий шпиндель BT50 Вертикальный обрабатывающий центр MVL 1165 Производства тайваньских брендов. Скорость вращения шпинделя достигает 6000 об/мин. Максимальная скорость перемещения по трем осям составляет 36/36/16 м/мин. 3. Эргономичность и эстетика Вертикальный обрабатывающий центр MVL 1165 Станок оснащен полностью закрытым защитным кожухом. Два продольных шнековых транспортера встроены в наружную защиту, что облегчает удаление стружки.
Токарный станок с ЧПУ и наклонной станиной TCK36A
① 30° наклонная станина: Тайванская линейная роликовая гайка с предварительной нагрузкой, плавная стружкоотбрасывающая, для высокоскоростной präцизионной обработки② Шпиндель: Прецизионная сборка + динамическая балансировка, низкий шум, высокая жесткость и устойчивость③ Гидравлический патрон: 8-дюймовый клиновидный с гидравлическим приводом, быстрый зажим, точность ±0,01 мм④ Револьвер: 8-размерный электрический (гидравлический/серво по выбору), время смены 0,2 с, повторная точность ±0,002 мм⑤ Трансмиссия: Шариковый винт (константно-температурная обработка), линейная гайка, скорость 48 м/мин⑥ Автоматическая смазка: Японская система Hegu, контроль давления + автоматическая циркуляция⑦ Задняя бабка: Гидравлическая, ручное/автоматическое управление, для обработки валов⑧ ЧПУ: GSK980TC3 (Siemens/Fanuc по выбору), поддержка токарно-фрезерной обработки

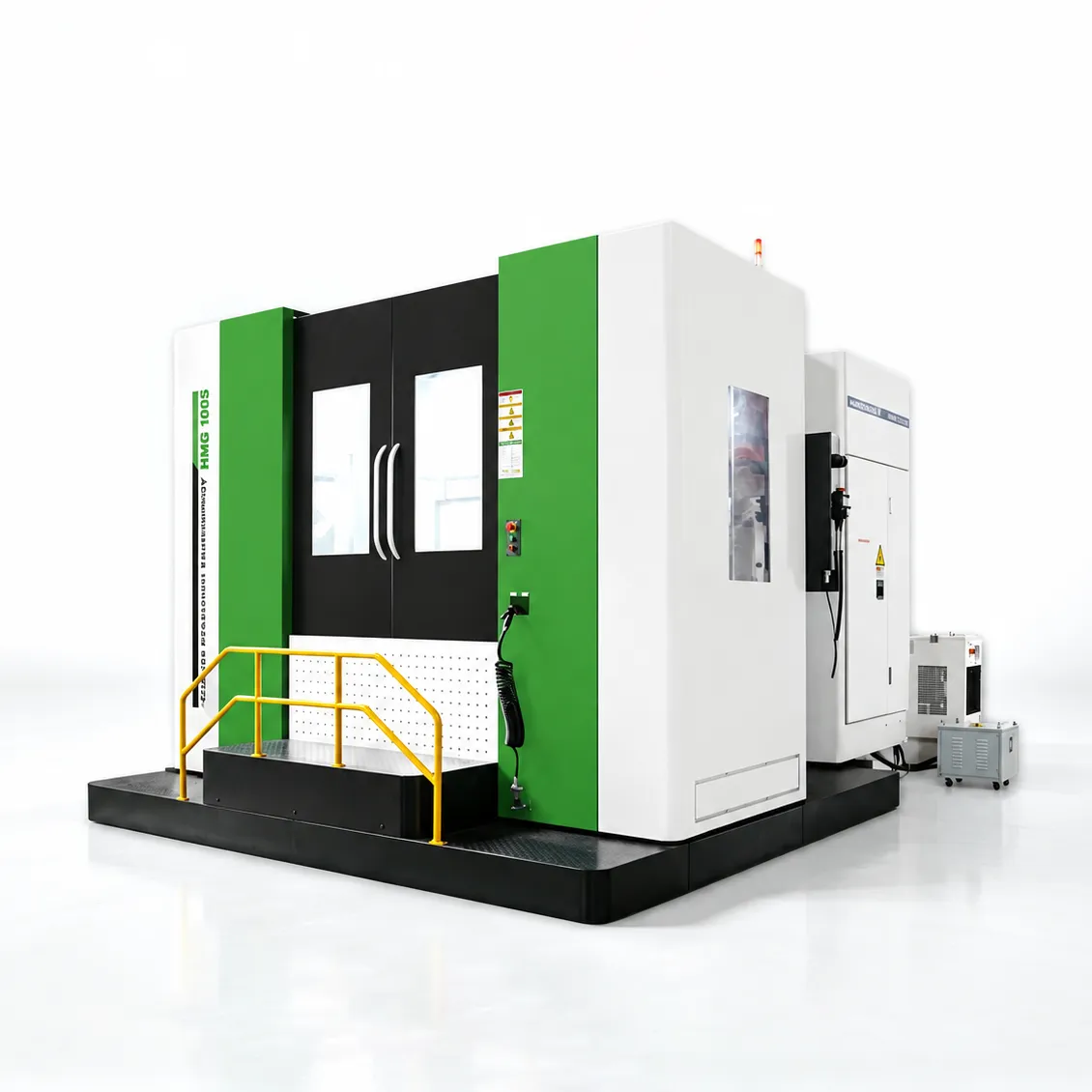

Горизонтальный обрабатывающий центр HMG-100S
Основные преимущества HMG-100S HMG-100S предназначен для многосторонней обработки корпусных детал...
Токарный автомат швейцарского типа RC265 с ЧПУ
Токарный автомат швейцарского типа RC265 предназначен для обработки прутка диаметром до 26 мм и токарно-фрезерных операций. Конфигурация подбирается по чертежу детали; окончательные параметры подтверждаются в техническом предложении.

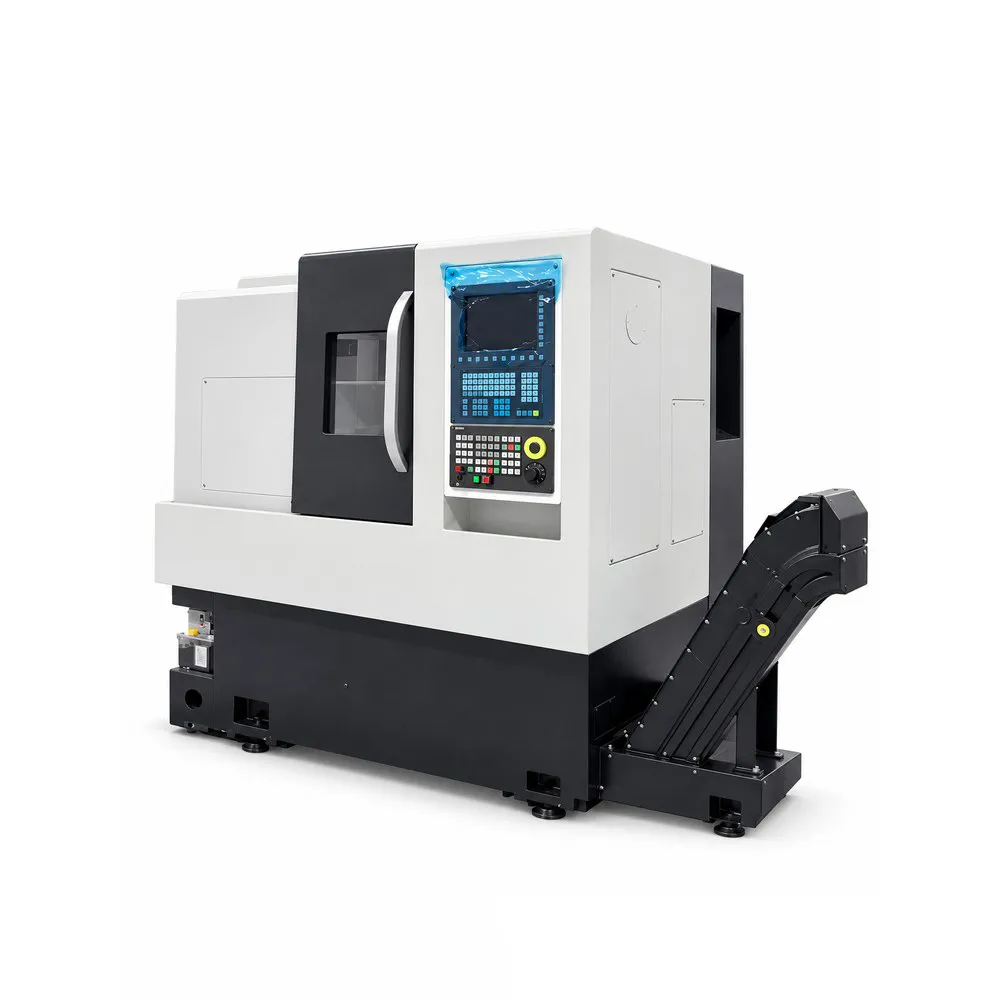

Токарный станок с ЧПУ HT2 с наклонной станиной
