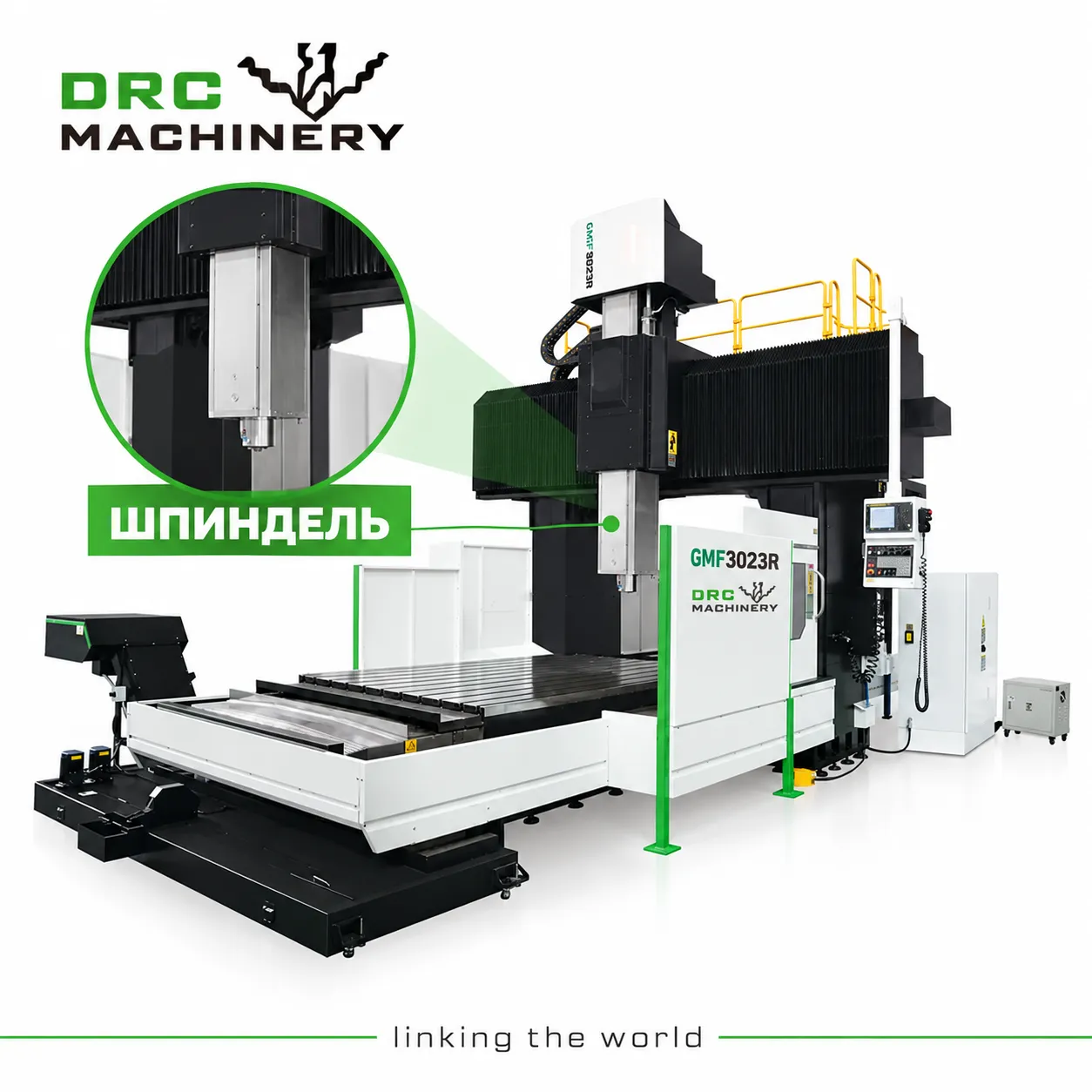

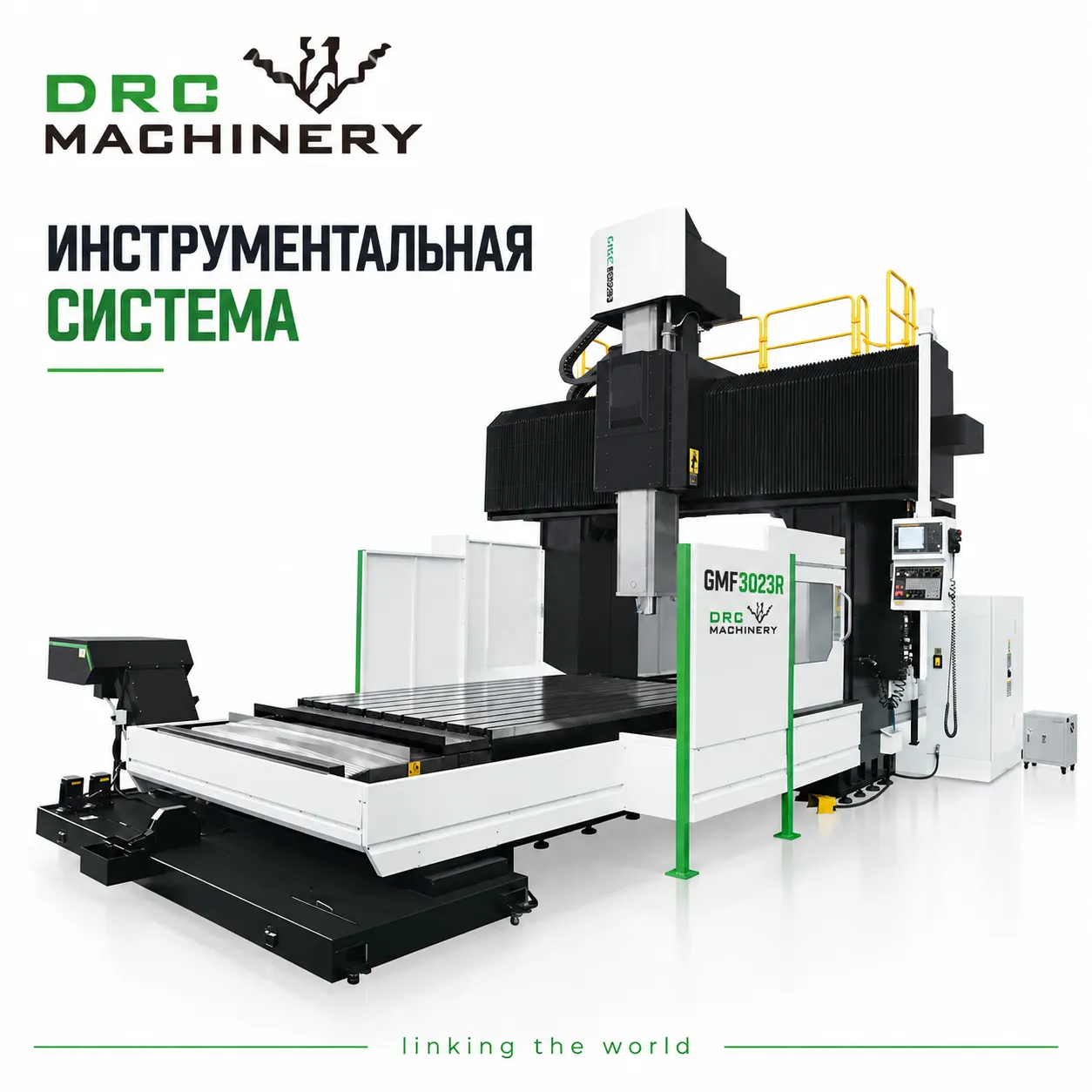

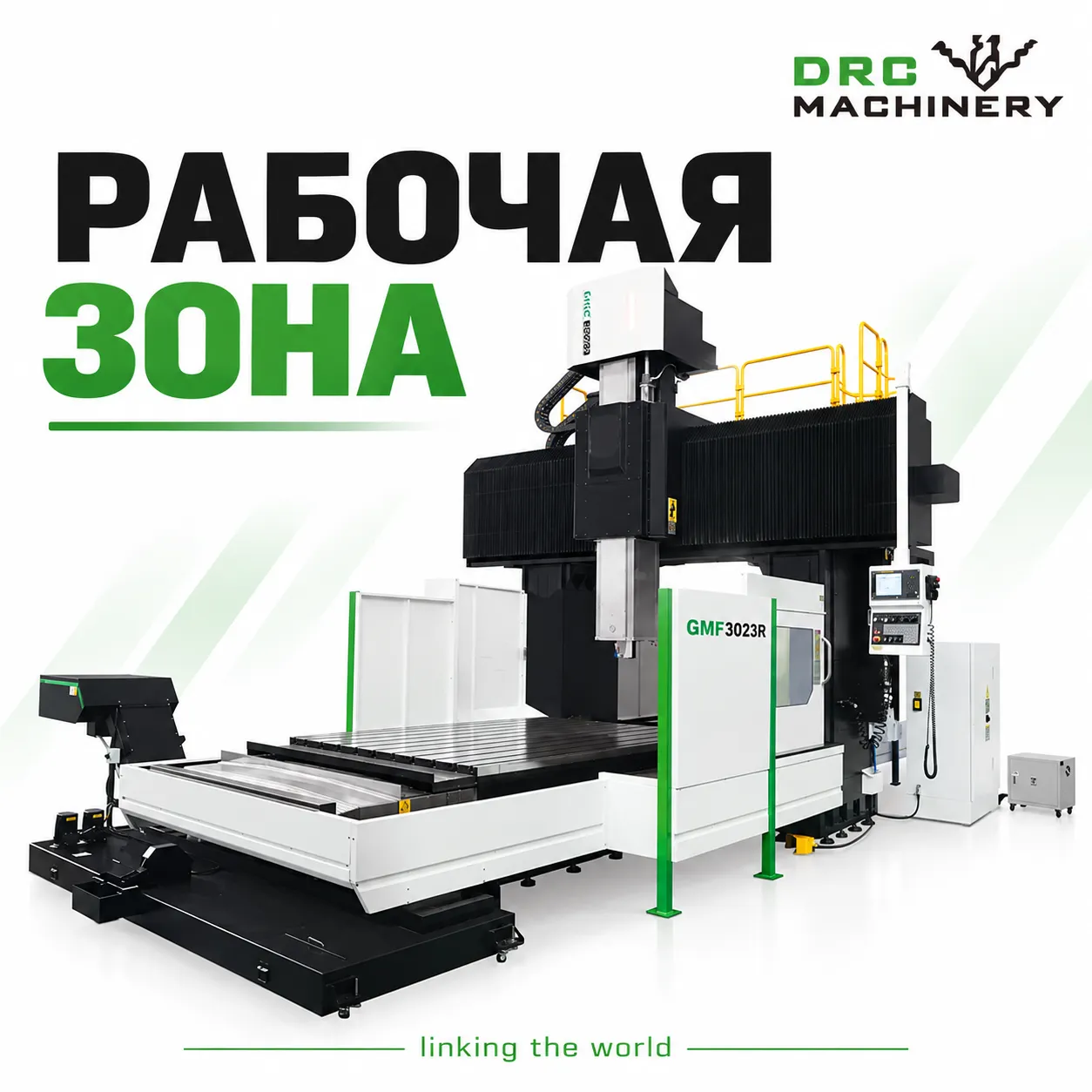

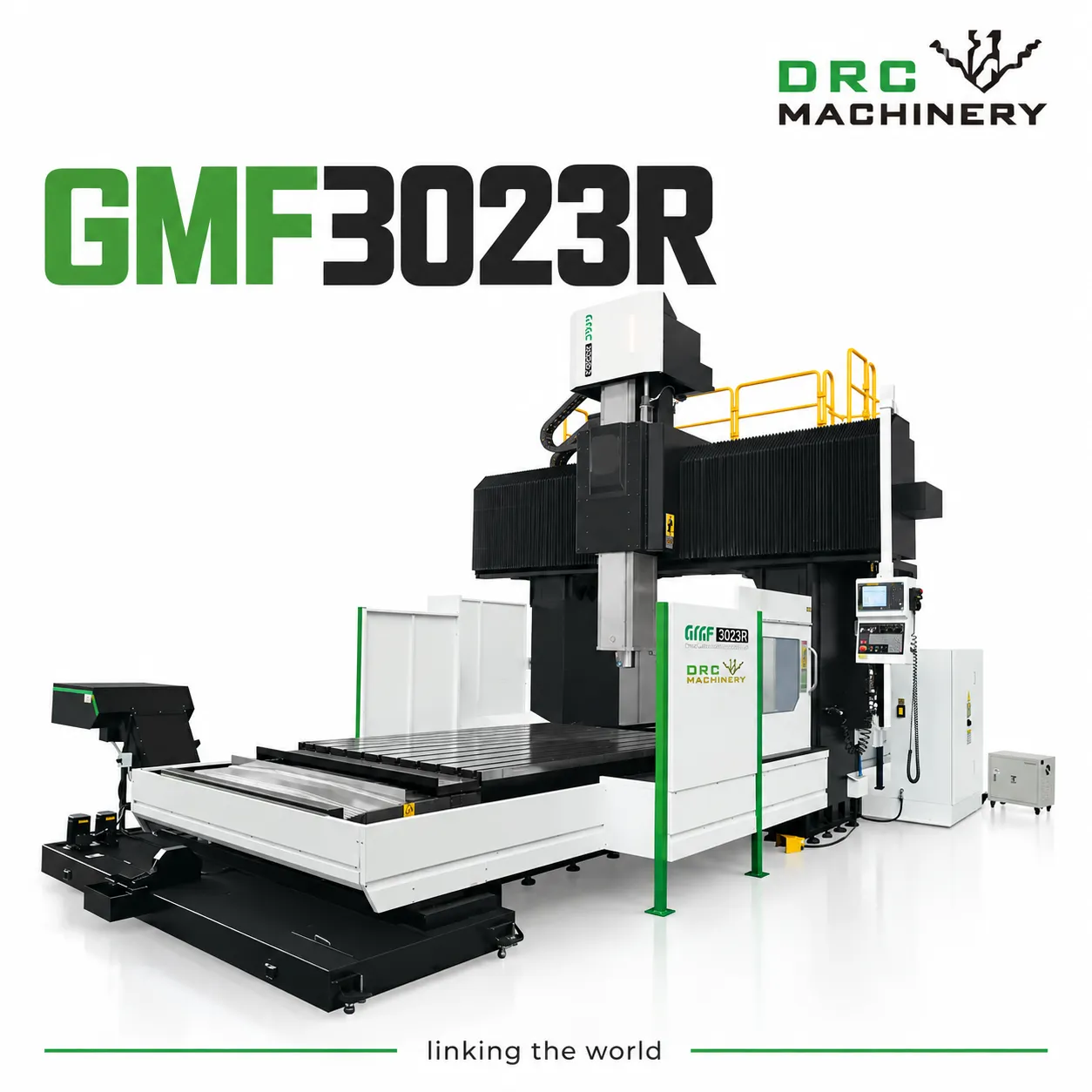

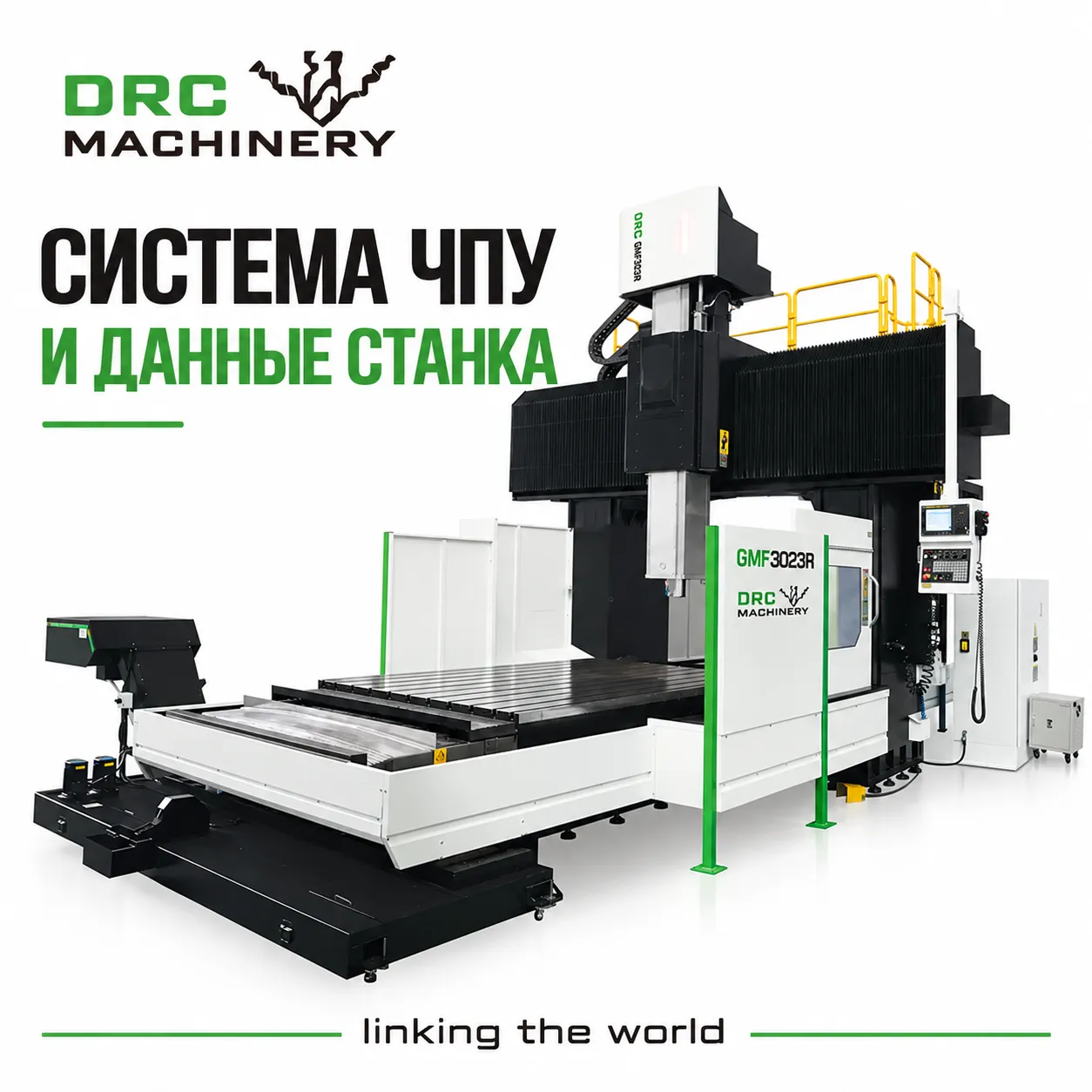

Портальный фрезерный центр GMF3023R
Основные преимущества GMF3023R GMF3023R предназначен для обработки крупных плит, рам, оснований и пресс-форм. Портальная компоновка обеспечивает широкую рабочую зону и удобна для тяжелых и габаритных заготовок. Шпиндель, головка и дополнительные опции выбираются по материалу и технологической за...
Описание
маркер
Основные преимущества GMF3023R
GMF3023R предназначен для обработки крупных плит, рам, оснований и пресс-форм. Портальная компоновка обеспечивает широкую рабочую зону и удобна для тяжелых и габаритных заготовок. Шпиндель, головка и дополнительные опции выбираются по материалу и технологической задаче.
Общие сведения
- Модель оборудования: GMF3023R
- Серия оборудования: портальные обрабатывающие центры серии GMF (серия 23)
Особенности конструкции
- В конструкции станины предусмотрены четыре тяжелонагруженные направляющие 55# с большим межосевым расстоянием. В сочетании с прочными стенками и рёбрами жёсткости в форме иероглифа «ми» это обеспечивает высокую жёсткость и предотвращает механические деформации
- Станина закреплена усиленными фундаментными болтами, что повышает механическую точность и обеспечивает стабильность работы, а также динамическую точность
- Ось X приводится серводвигателем в паре с немецким высокоточным редуктором; используются два двигателя для устранения зазора и двойной привод
- Приводная система оси Y оснащена серводвигателем переменного тока и немецким высокоточным редуктором, что обеспечивает большой крутящий момент и стабильную работу
- Стол изготовлен из отливки материала HT300 и отличается высокой износостойкостью и хорошим сопротивлением сжатию
- Квадратный ползун 420×420mm/450×450mm в стандартной комплектации оснащён полной зубчатой коробкой передач для силового резания
- Для квадратного ползуна в направлении Z в зависимости от модели опционально доступен двойной привод
- Опционально доступны различные фрезерные головки, включая автоматические угловые головки и автоматические универсальные головки
Особенности продукта
Конструкция станины портальных обрабатывающих центров серии GMF обеспечивает высокую жёсткость. На всех этапах — от базового проектирования до обеспечения непрерывной высокоскоростной и высокоточной обработки — конструкция станка анализировалась методом конечных элементов, что гарантирует отличную виброгасящую жёсткость.
Технические характеристики GMF3023R
Перемещения
| Параметр | Значение | Единица изм. |
|---|---|---|
| Перемещение по оси X | 3200 | mm |
| Перемещение по оси Y | 2800 | mm |
| Перемещение по оси Z | 1000 | mm |
Подачи и скорости
| Параметр | Значение | Единица изм. |
|---|---|---|
| Скорость быстрых перемещений (X/Y/Z) | 12/12/10 | m/min |
| Скорость рабочей подачи | 10 | m/min |
Рабочий стол
| Параметр | Значение | Единица изм. |
|---|---|---|
| Размер рабочего стола | 3000×2000 | mm |
| Макс. нагрузка на рабочий стол | 16 | T |
| Т-образные пазы стола | 9-28×200+2-28×140 | mm |
| Расстояние между колоннами | 2800 | mm |
Шпиндель
| Параметр | Значение | Единица изм. |
|---|---|---|
| Расстояние от торца шпинделя до стола | 250-1250 (короткий носок) / 160-1160 (длинный носок) | mm |
| Частота вращения шпинделя | 6000 | rpm |
| Конус шпинделя | BT50 | |
| Мощность двигателя шпинделя | 22/28 | kW |
| Макс. крутящий момент шпинделя | 278 (ременная передача) / 1226 (зубчатая передача) | Nm |
| Сечение ползуна | 420×420 | mm |
Инструментальный магазин
| Параметр | Значение | Единица изм. |
|---|---|---|
| Ёмкость инструментального магазина | 24 | шт. |
| Макс. диаметр инструмента (занятое/свободное гнездо) | Φ100/Φ200 | mm |
| Макс. длина инструмента | 300 | mm |
| Макс. масса инструмента | 15 | kg |
Точность
| Параметр | Значение | Единица изм. |
|---|---|---|
| Точность позиционирования (X/Y/Z) | 0.02/0.02/0.016 | mm |
| Точность повторного позиционирования (X/Y/Z) | 0.012/0.012/0.01 | mm |
Система ЧПУ
| Параметр | Значение | Единица изм. |
|---|---|---|
| Система ЧПУ | FANUC-0i MF |
Электропитание
| Параметр | Значение | Единица изм. |
|---|---|---|
| Суммарная мощность электроснабжения станка | 55 | KVA |
Габариты и масса
| Параметр | Значение | Единица изм. |
|---|---|---|
| Масса станка | 34 | T |
| Габаритные размеры (Д×Ш×В) | 8300×5950×5680 | mm |
Преимущества по сравнению с типовыми решениями
- Портальная схема обеспечивает более широкий доступ к крупной детали, чем стандартный вертикальный центр.
- Жесткая рама ориентирована на стабильную обработку больших заготовок.
- Возможна адаптация шпинделя, головки и измерительных систем под проект.
Области применения
Обработка станин, плит, рам, пресс-форм и крупных корпусных деталей для автомобильной, энергетической, судостроительной и общей промышленности.
Примечание по комплектации: В базе для этого типа оборудования указана необходимость проверки конфигурации. Перед заказом параметры и состав поставки должны быть подтверждены в техническом предложении.
