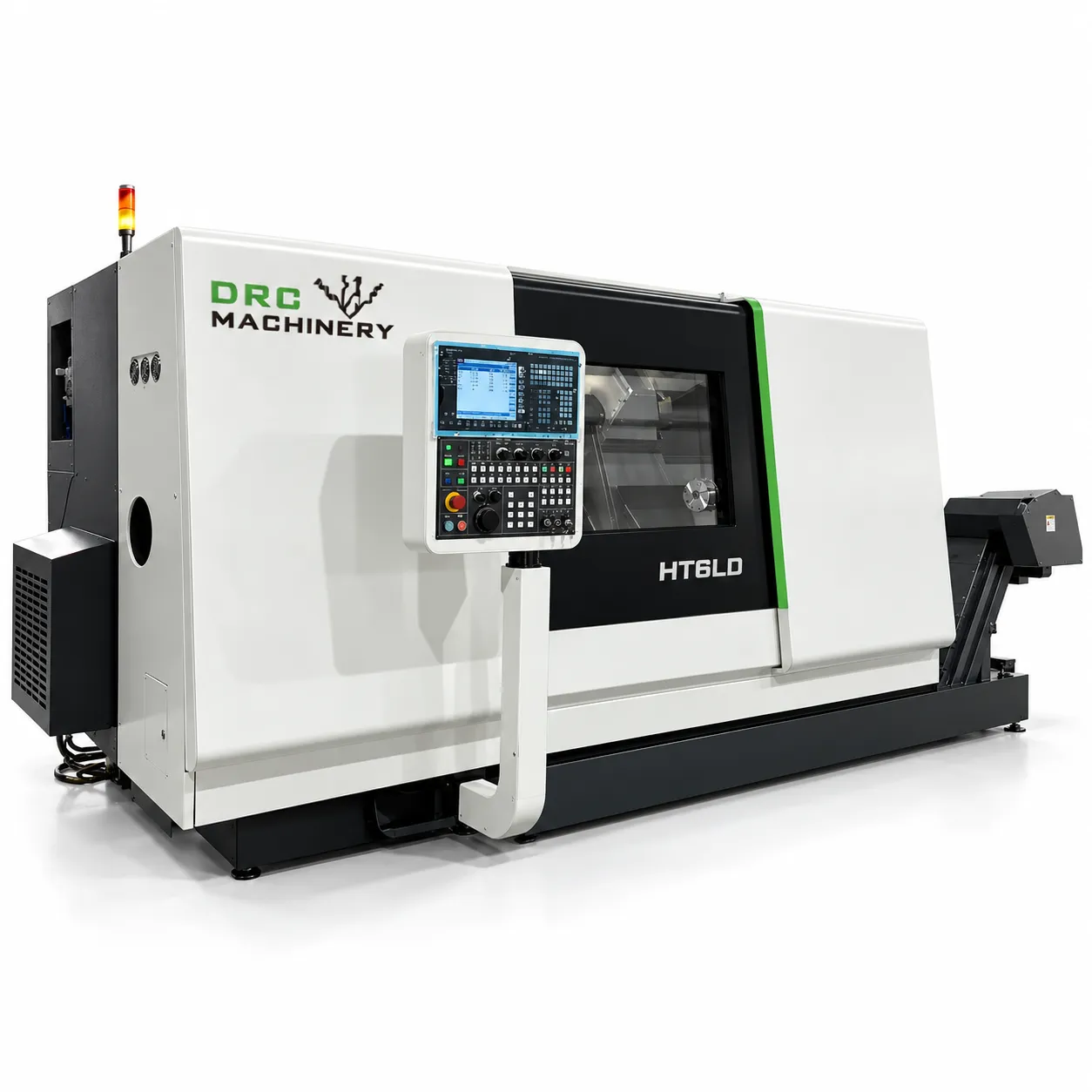

Токарный центр с ЧПУ HT6LD
-
Вертикальный токарный станок C5116A
-
HT3-Высокоточный станок с ЧПУ
-
Токарный центр с ЧПУ RC206S
-
Портальный фрезерный центр GMF4028R
-
Портальный фрезерный центр GMF3023R
-

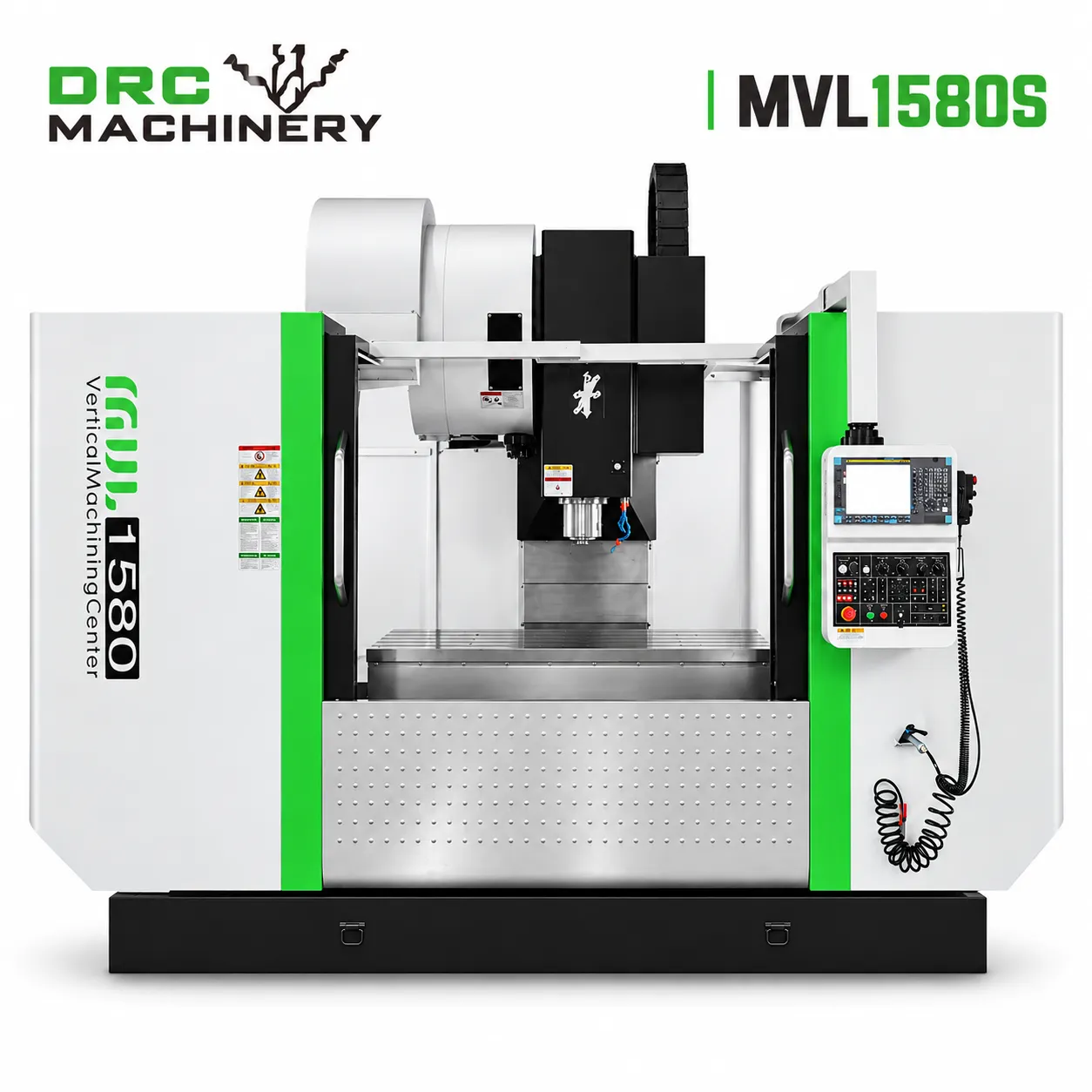

Вертикальный обрабатывающий центр MVL1580S
-
Горизонтальный обрабатывающий центр HME-125D
-
BT50 Вертикальный Обрабатывающий Центр MVL1165S Система Siemens
-

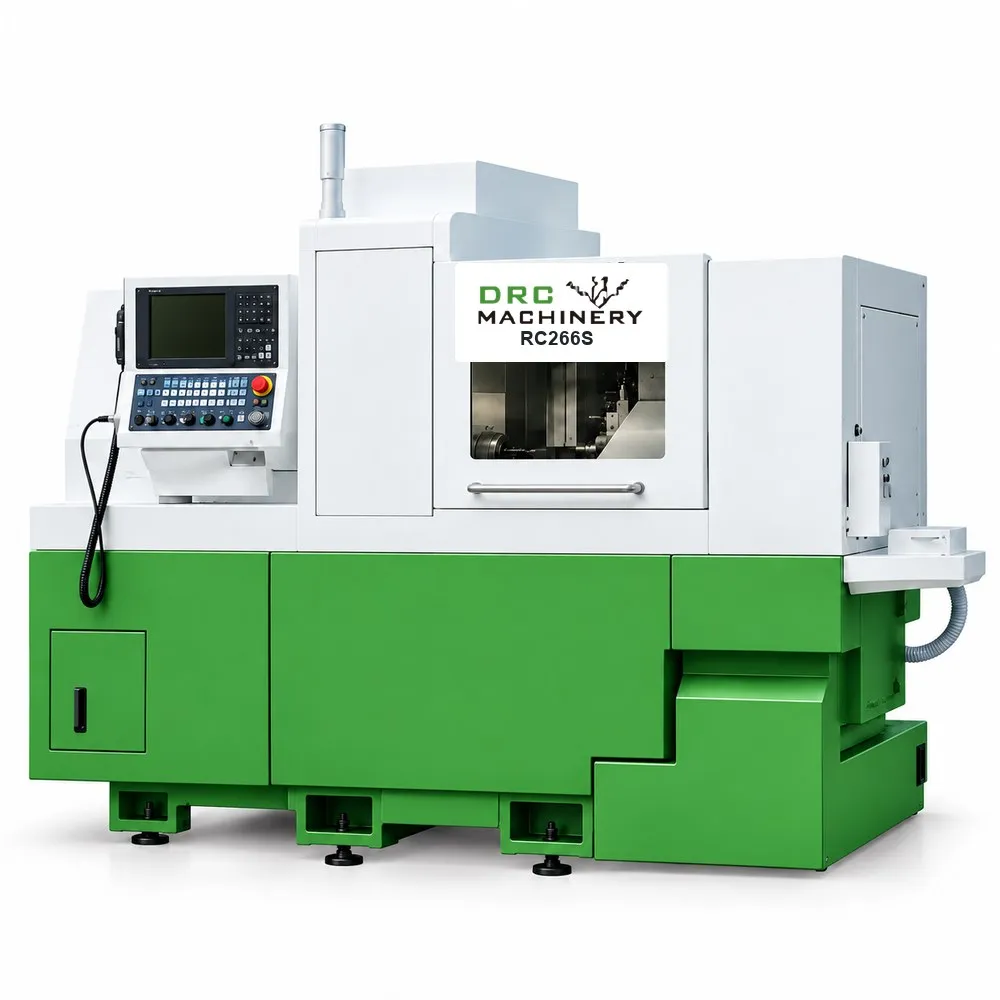

Токарный центр с ЧПУ RC266S
-
Высокоточный вертикальный обрабатывающий центр VMC650 | ЧПУ станок DRC Machinery
-
Вертикальный токарный станок CK5235Q
-
Горизонтальный обрабатывающий центр HME-100S

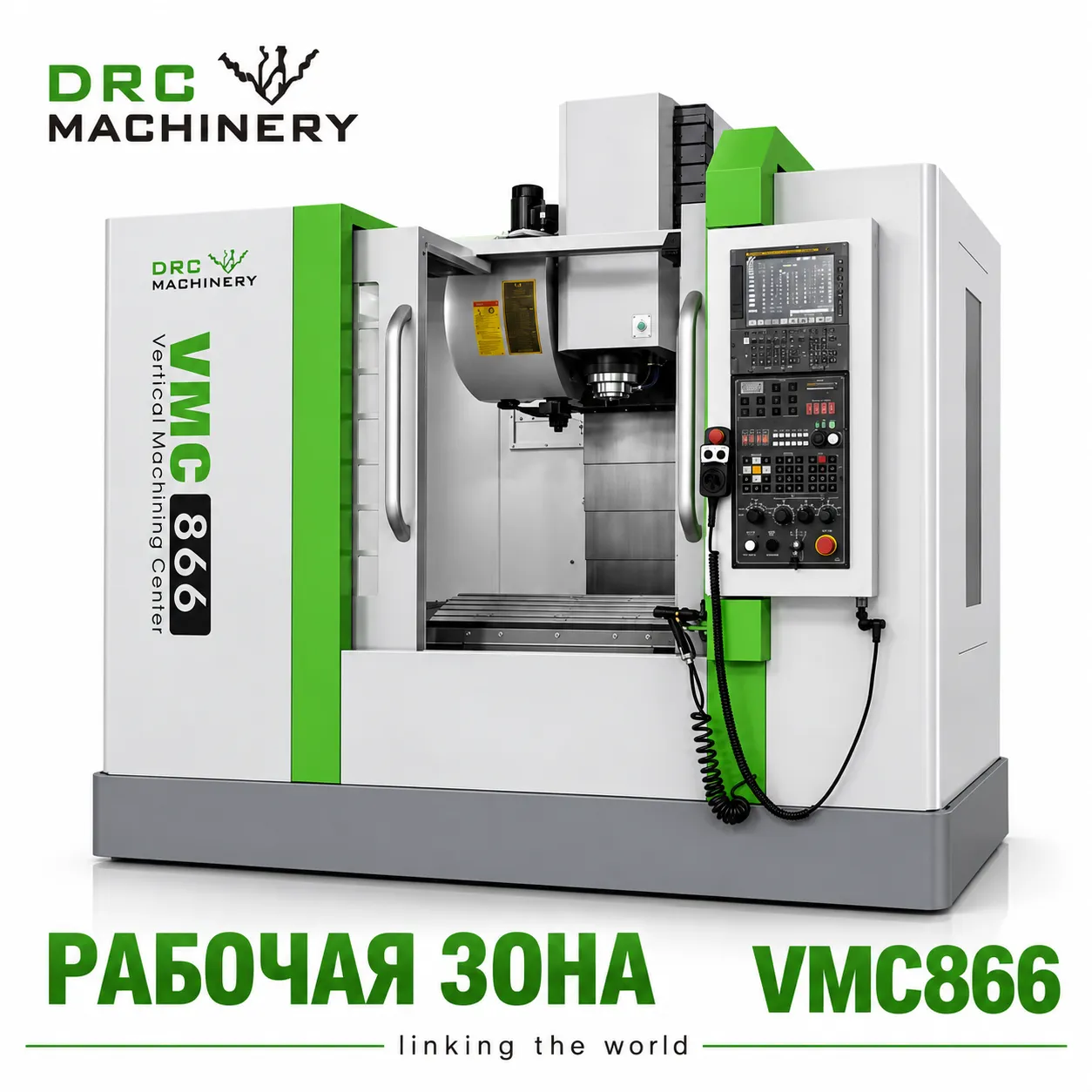

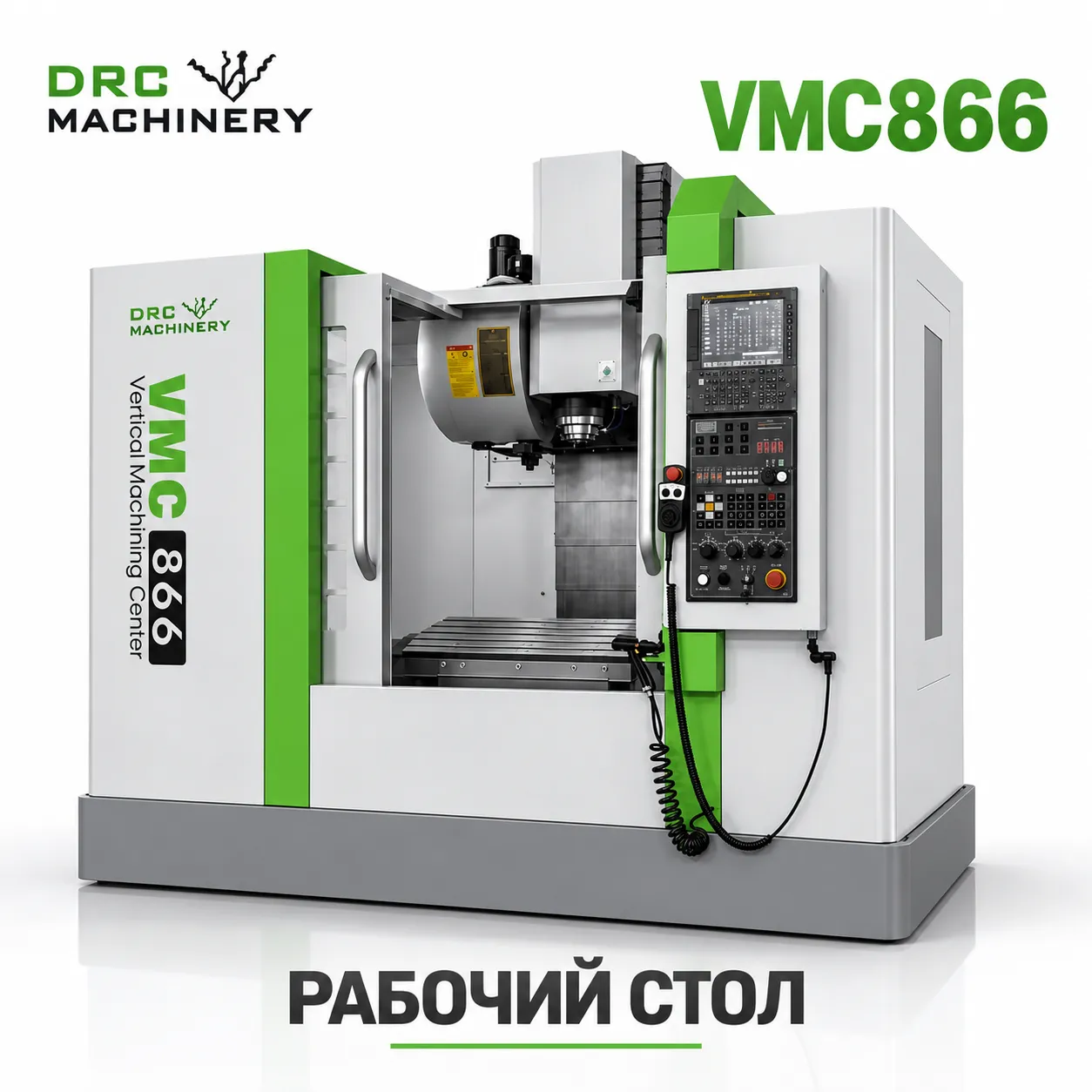

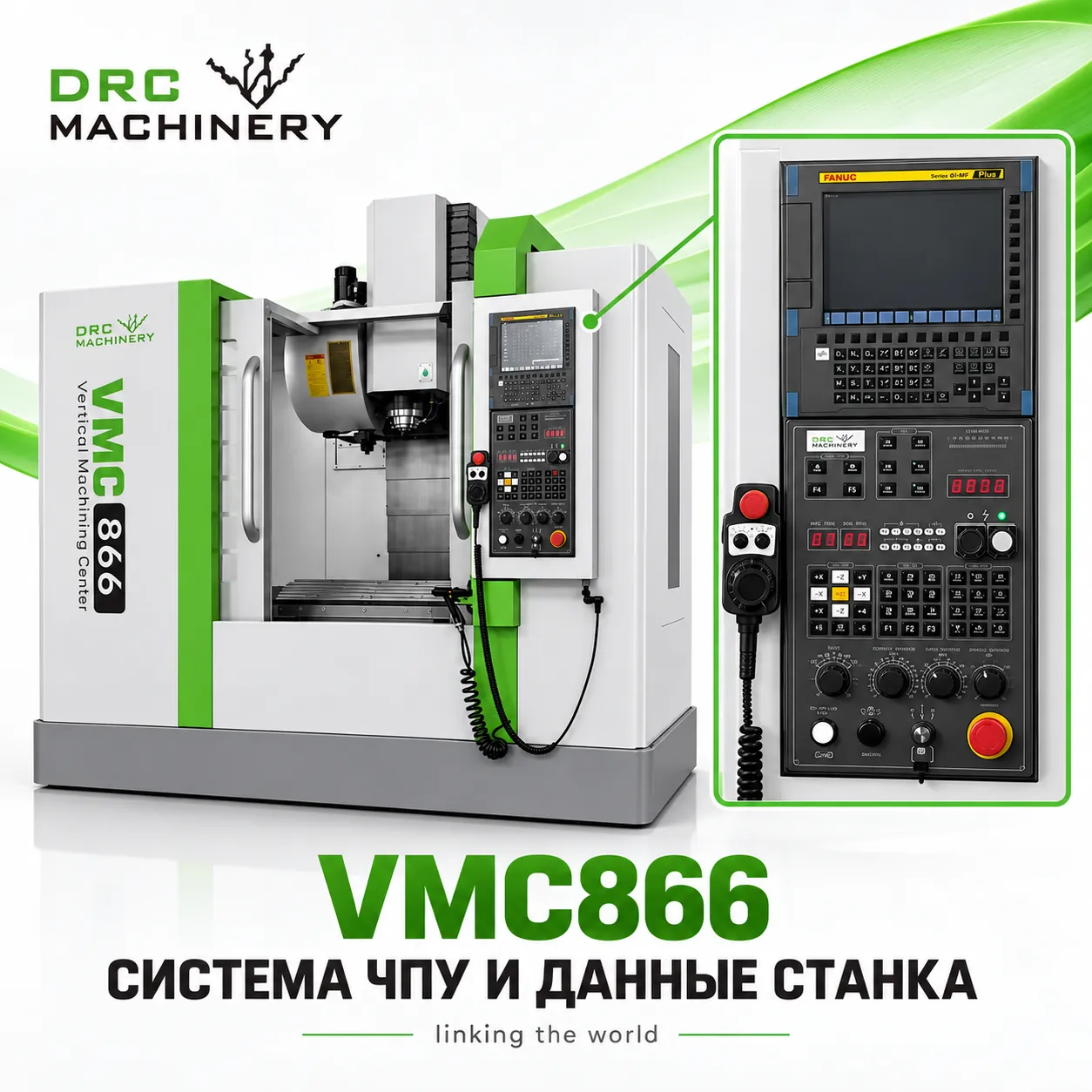

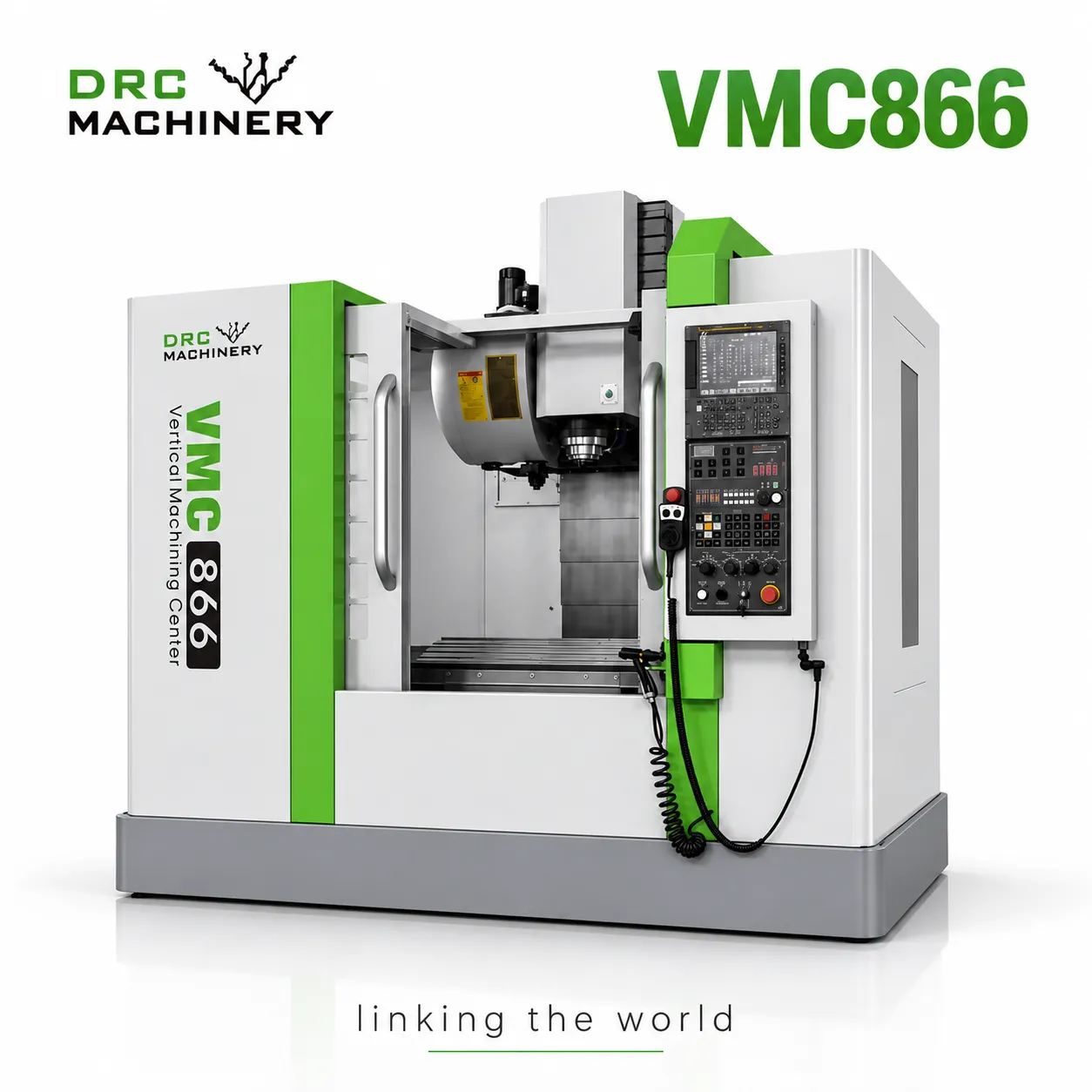

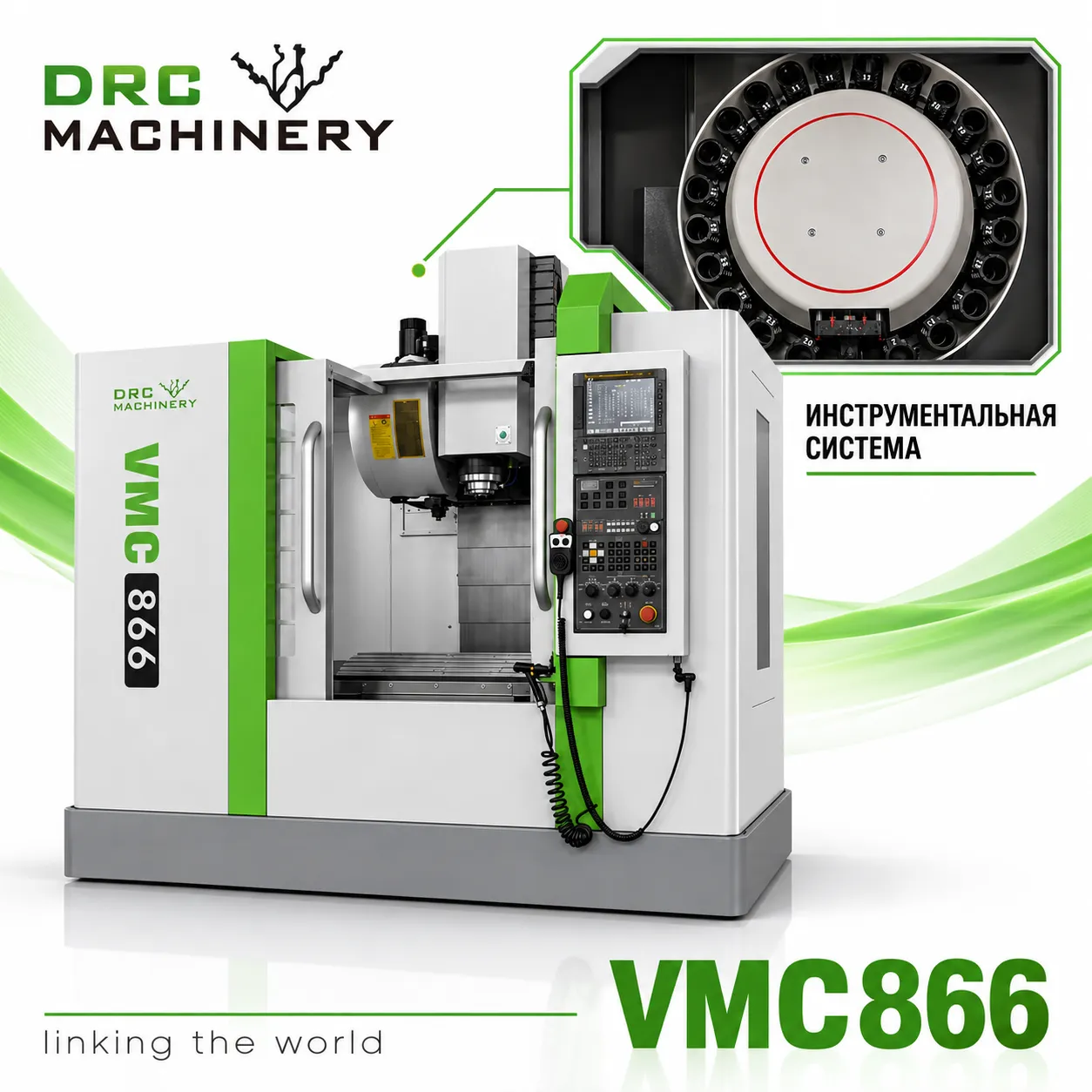

Вертикальный обрабатывающий центр VMC866
Основные преимущества VMC866 Общие сведения Модель станка: VMC866 Технические характеристики VMC866 Перемещения Параметр Значение Единица изм. Перемещение по оси X 820 mm Перемещение по оси Y 600 mm Перемещение по оси Z 600 mm Подачи и скорости Параметр Значение Единица изм...
Описание
маркер
Основные преимущества VMC866
Общие сведения
- Модель станка: VMC866
Технические характеристики VMC866
Перемещения
| Параметр | Значение | Единица изм. |
|---|---|---|
| Перемещение по оси X | 820 | mm |
| Перемещение по оси Y | 600 | mm |
| Перемещение по оси Z | 600 | mm |
Подачи и скорости
| Параметр | Значение | Единица изм. |
|---|---|---|
| Скорость быстрых перемещений по осям X/Y/Z (G0) | 30/30/30 | m/min |
| Скорость рабочей подачи по осям X/Y/Z (G1) | 10 | m/min |
Рабочий стол
| Параметр | Значение | Единица изм. |
|---|---|---|
| Размер рабочего стола | 600×1000 | mm |
| Макс. нагрузка на рабочий стол | 600 | Kg |
| Т-образные пазы стола (кол-во × ширина × шаг) | 5*18*120 | mm |

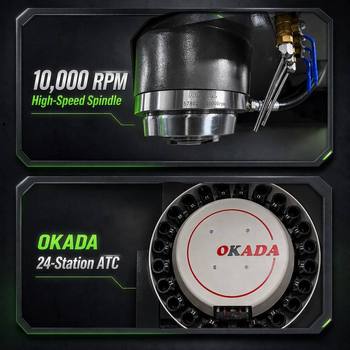

Шпиндель
| Параметр | Значение | Единица изм. |
|---|---|---|
| Расстояние от торца шпинделя до стола | 110-710 | mm |
| Расстояние от оси шпинделя до направляющих стойки | 686 | mm |
| Тип соединения шпинделя | BT40 | |
| Тяговый патрон шпинделя (DIN/ISO) | DIN69872-BT40 | |
| Наружный диаметр шпинделя | 150 | mm |
| Диапазон частоты вращения шпинделя | 10000 | RPM |
| Мощность двигателя шпинделя | 11/15 | KW |
| Макс. крутящий момент шпинделя | S1 52.5/S2 95.5 | Nm |
| Модель двигателя шпинделя | βiI 12/10000-B | |
| Способ привода шпинделя | ременная передача | |
| Способ охлаждения шпинделя | масляное охлаждение | |
| Обдув шпинделя при смене инструмента | Belt |
Инструментальный магазин
| Параметр | Значение | Единица изм. |
|---|---|---|
| Ёмкость инструментального магазина | 24 | |
| Типоразмер инструмента | BT40 | |
| Макс. размер инструмента | Φ80/150 | mm |
| Макс. масса инструмента | 8 | Kg |
| Макс. длина инструмента | 300 | mm |
| Время смены инструмента | 1.8 | s |
| Тип инструментального магазина | дисковый магазин | |
| Способ смены инструмента | манипулятор с электроприводом |
Направляющие
| Параметр | Значение | Единица изм. |
|---|---|---|
| Количество направляющих по осям X/Y/Z | 2/2/2 | |
| Ширина направляющих по осям X/Y/Z | 45/45/45 | |
| Число кареток по осям X/Y/Z | 6/4/6 | |
| Расстояние между направляющими по осям X/Y/Z | 360*629*445 |
Шарико-винтовые передачи
| Параметр | Значение | Единица изм. |
|---|---|---|
| Модель винтов по осям X/Y/Z | 4016 |
Точность
| Параметр | Значение | Единица изм. |
|---|---|---|
| Точность позиционирования по осям X/Y/Z (ISO) | 0.008/300 | mm |
| Точность повторного позиционирования по осям X/Y/Z (ISO) | 0.005/300 | mm |
Электроприводы и двигатели
| Параметр | Значение | Единица изм. |
|---|---|---|
| Мощность двигателей осей X/Y/Z | 3/3/3 | |
| Модель двигателя оси X | βiS 22/3000-B | |
| Модель двигателя оси Y | βiS 22/3000-B | |
| Модель двигателя оси Z | βiS 22/3000-B | |
| Тип муфт трёх осей | упругая муфта |
Система охлаждения (СОЖ)
| Параметр | Значение | Единица изм. |
|---|---|---|
| Мощность насоса СОЖ | 0.75 | kw |
| Пиковый/номинальный ток насоса СОЖ | 2.7/1.6 | A |
| Ёмкость бака СОЖ | 340 | L |
| Производительность насоса СОЖ | 4 | m³/h |
| Частота вращения насоса СОЖ | 3200 | rpm/min |
| Напор насоса СОЖ | 26 | M |
| Степень защиты насоса СОЖ | 54 | IP |
Система смазки
| Параметр | Значение | Единица изм. |
|---|---|---|
| Ёмкость смазочного насоса | 4 | L |
| Способ смазки | автоматическая смазка |
Конструкция
| Параметр | Значение | Единица изм. |
|---|---|---|
| Тип внутренней защиты | телескопический броневой кожух |
Общие параметры станка
| Параметр | Значение | Единица изм. |
|---|---|---|
| Мощность станка (общая) | 21.6 | KVA |
| Размеры станка | 2550*2300*2450(без цепного транспортера) | Mm |
| Масса станка | 5300 | Kg |
| Типоразмер рым-болтов | M27 | |
| Количество анкерных креплений | 8 |
Почему выбирают VMC866
VMC866 — тяжелый высокоточный вертикальный обрабатывающий центр с ЧПУ FANUC и шпинделем BT40 для автоматизированного фрезерования. Вертикальный обрабатывающий центр объединяет фрезерование, сверление и нарезание резьбы в одной рабочей зоне. Автоматическая смена инструмента помогает быстрее переходить между операциями и подходит для обработки корпусных деталей, плит и пресс-форм.
Преимущества по сравнению с аналогичными станками
- По сравнению с выполнением операций на нескольких отдельных станках сокращаются перемещения детали между рабочими местами.
- Вертикальная компоновка обеспечивает хороший обзор инструмента и удобную наладку заготовки.
- Инструментальный магазин позволяет последовательно выполнять разные операции в автоматическом цикле.
Области применения
- корпусные детали, плиты и кронштейны
- пресс-формы, штампы и оснастка
- детали автомобилей, оборудования и общего машиностроения
- фрезерование, сверление и нарезание резьбы за один установ
Фотографии VMC866
Производственная площадка и инженерная команда DRC Machinery
Следующие фотографии показывают производственный участок и работу специалиста DRC Machinery. Это общие материалы о компании: оборудование на снимках не является станком, описанным на этой странице, и фотографии не подтверждают его сборку или испытания.
Контроль качества и согласование приёмки
Фотографии ключевых узлов, сборки и испытаний конкретного станка предоставляются только при наличии соответствующих проектных материалов.
DRC Machinery на международных выставках
Подготовка оборудования к упаковке и отгрузке
Ниже показаны общие фотографии подготовки оборудования DRC Machinery к международной перевозке. Они не подтверждают отгрузку модели, описанной на этой странице.
Поставка, документация и сервисная поддержка
Фотографии упаковки и отгрузки на этой странице показывают общий процесс DRC Machinery и не подтверждают отправку именно данной модели. Способ защиты, упаковки и перевозки согласовывается для конкретного заказа.
Состав технической документации, условия установки и пусконаладки, формат обучения, удалённой поддержки и поставки запасных частей определяются в коммерческом предложении и договоре. Сроки, стоимость выезда специалиста и гарантийные обязательства также согласовываются по проекту.
Поставка, установка и послепродажная поддержка
Сколько времени занимает поставка оборудования после оформления заказа?
Срок поставки зависит от модели, комплектации и дополнительных требований. После согласования технических условий мы укажем сроки производства, проверки, упаковки и отгрузки в коммерческом предложении.
Вы организуете экспортную упаковку и международную доставку?
Упаковку и международную доставку можно согласовать для конкретного заказа. Способ упаковки, маршрут, стоимость и ответственность сторон указываются в коммерческом предложении и договоре.
Вы предоставляете помощь при установке и пусконаладке?
В зависимости от модели оборудования и страны установки мы можем обсудить удалённое сопровождение или выезд специалиста. Объём работ, требования к площадке и расходы согласовываются до оформления заказа.
Проводите ли вы обучение операторов?
Обучение операторов может быть предусмотрено в рамках проекта. Его формат, содержание, язык, место проведения и стоимость согласовываются отдельно и указываются в коммерческом предложении или договоре.
Можно ли получить удалённую техническую поддержку при неисправности?
Да, вы можете направить нам описание неисправности, модель станка и сообщение об ошибке. Наши специалисты изучат информацию и предложат дальнейшие действия. Условия технической поддержки определяются договором.
Как заказать расходные материалы и запасные части?
Сообщите нам модель и серийный номер станка, а также название или фотографию нужной детали. Мы проверим совместимость, наличие, стоимость и возможный срок поставки, после чего направим предложение.
Каков гарантийный срок и что покрывает гарантия?
Гарантийный срок, дата его начала, а также перечень покрываемых компонентов и работ указываются в договоре на конкретное оборудование. Условия поставки запасных частей и сервисного обслуживания также зависят от страны установки.
Часто задаваемые вопросы
Для каких деталей подходит VMC866?
Модель подходит для корпусных деталей, плит, пресс-форм и компонентов, требующих последовательного фрезерования и сверления.
Чем VMC866 отличается от станков другого типа?
В отличие от отдельных фрезерных и сверлильных операций центр использует автоматическую смену инструмента и один общий цикл обработки.
Какие данные нужны для подбора конфигурации?
Отправьте чертёж детали, материал, допуски, размер партии и перечень требуемых операций. Система ЧПУ, зажимное устройство, инструментальная система, напряжение и дополнительные опции подтверждаются технической командой до заказа.
\n\n\n
Запросить техническое предложение
Отправьте чертёж детали, материал, размеры и массу заготовки, перечень операций, ключевые допуски, планируемый объём выпуска и страну поставки. Техническая команда проверит применимость конфигурации и подготовит предложение для вашего проекта.
связаться с нами
Сопутствующие популярные продукты

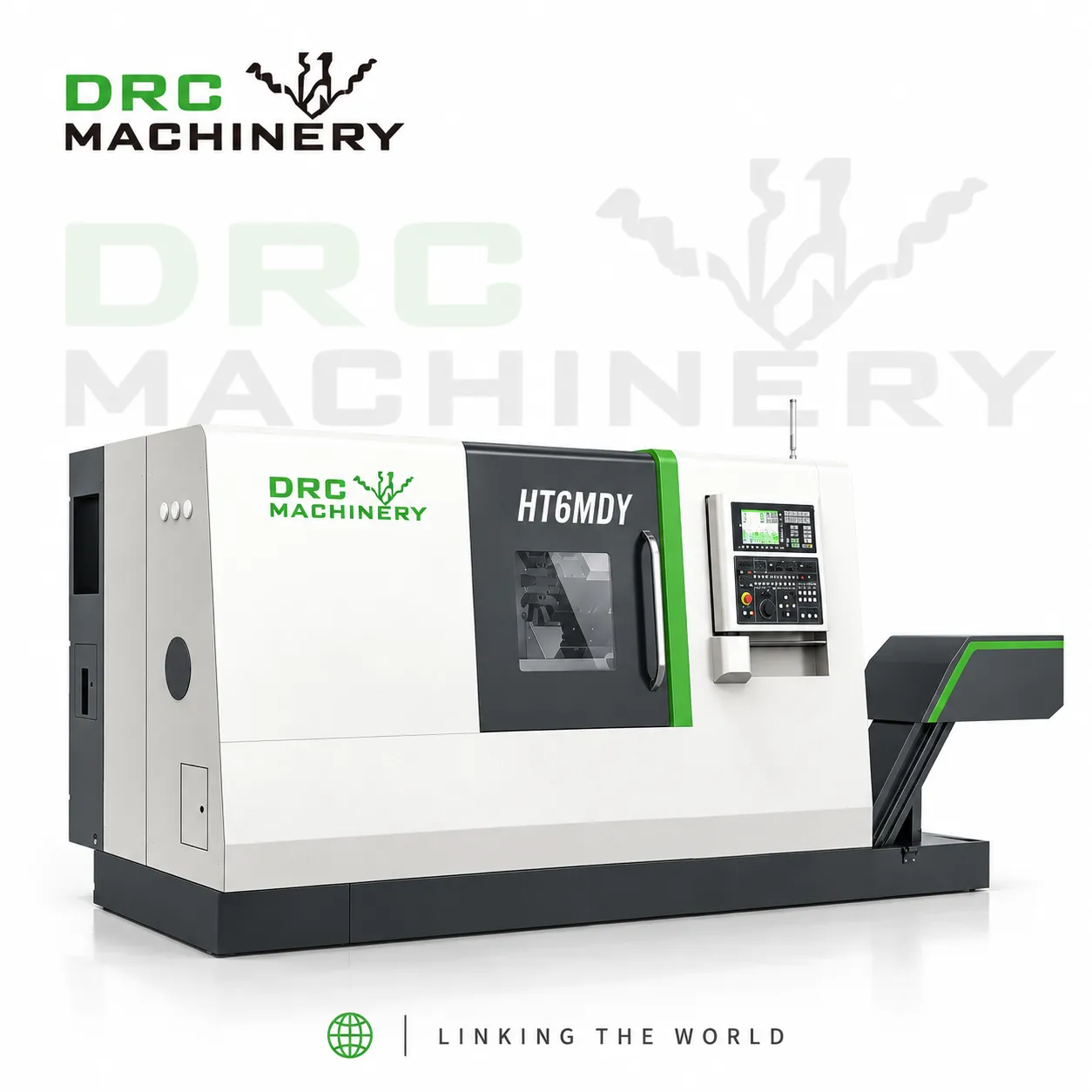

Токарный центр с ЧПУ HT6LMDY
Основные преимущества HT6LMDY HT6LMDY — токарный центр для стабильной обработки деталей в произво...
Горизонтальный обрабатывающий центр DRC DHM80
Горизонтальный обрабатывающий центр DHM80, оснащенный системой FANUC 0i MF, высокоточным индексным столом 0,001°, точностью позиционирования 0,012 мм, точностью повторного позиционирования 0,008 мм, скоростью шпинделя 6000 об/мин. Инструментальный магазин 40T поддерживает инструменты весом до 25 кг, позитивная Т-образная конструкция с высокопрочными чугунными деталями и роликовыми линейными направляющими, жесткость и точность. Подходит для автомобилестроения, пресс-форм, оборудования и других областей, поддерживает четырехосевое соединение и многоцикловую обработку, стандартную автоматическую смазку, удаление стружки и другие системы, обеспечивает профессиональное обучение и идеальное послепродажное обслуживание, а также обеспечивает эффективную и точную обработку.

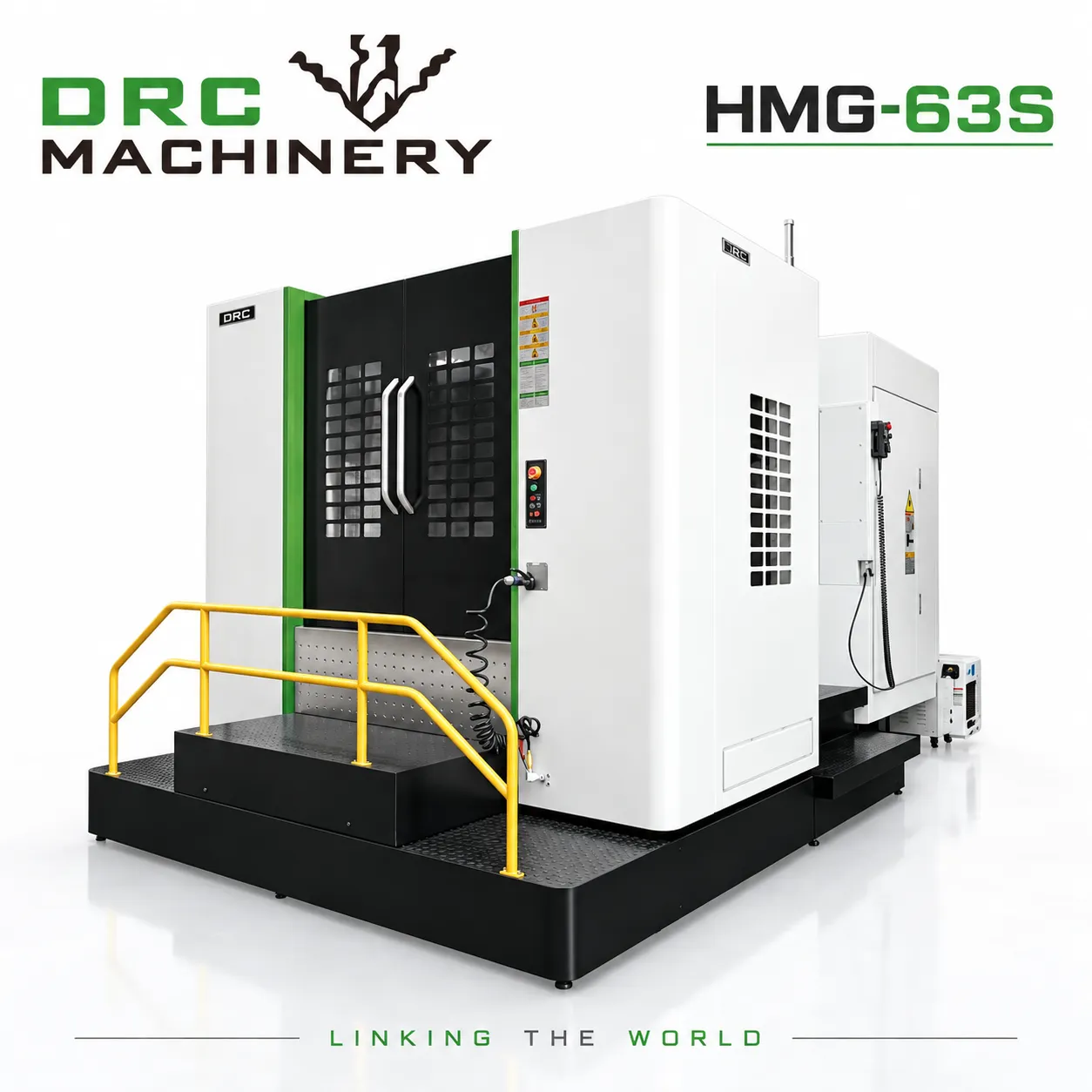

Горизонтальный обрабатывающий центр HMG-63S
Основные преимущества HMG-63S HMG-63S предназначен для многосторонней обработки корпусных деталей...
GMF2213T Портальный обрабатывающий центр
https://www.drcmachinery.ru/wp-content/uploads/WeChat_20241104140450.mp4

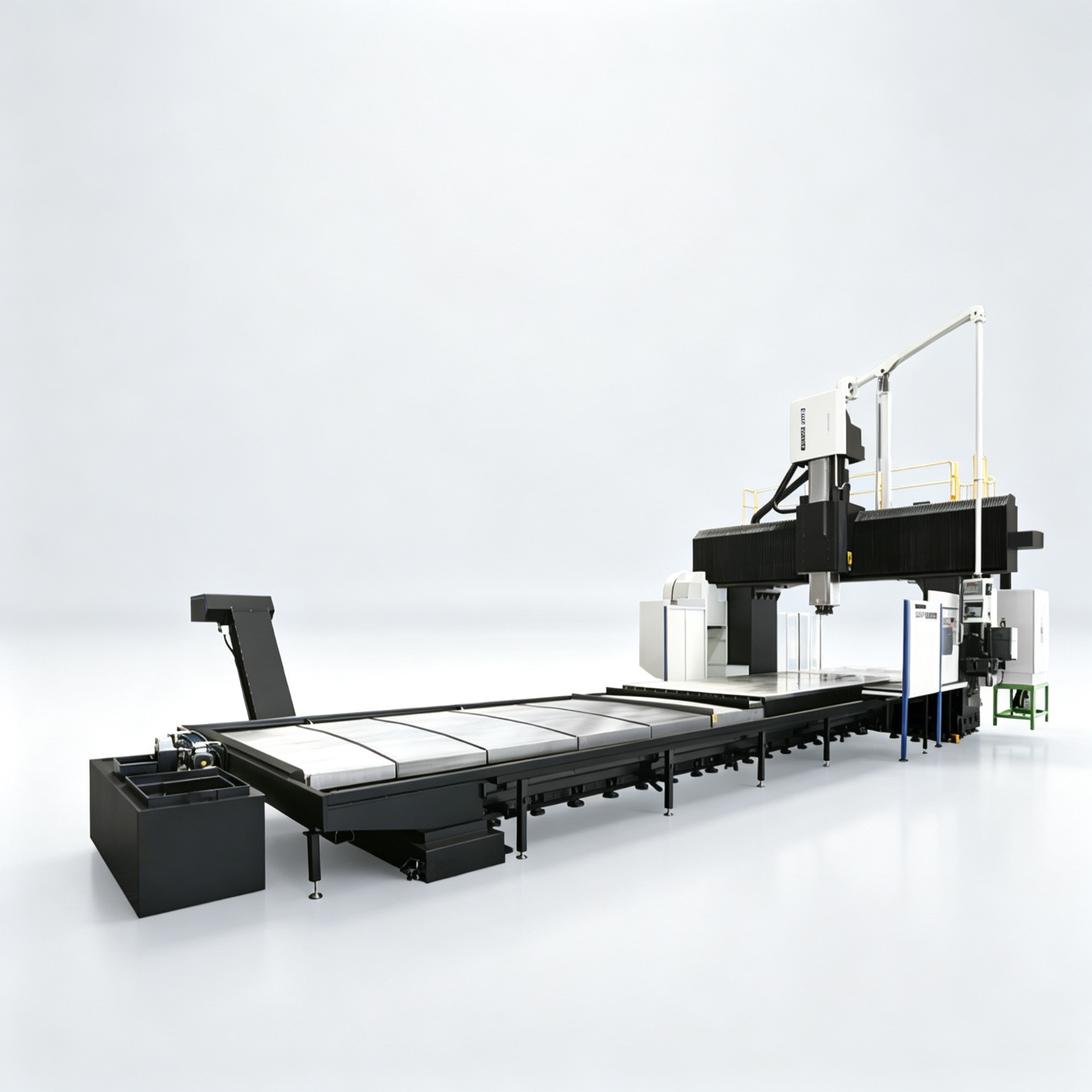

Портальный фрезерный центр GMF8034R
Основные преимущества GMF8034R GMF8034R предназначен для обработки крупных плит, рам, оснований и...
Токарный центр с ЧПУ HT31MY
Основные преимущества HT31MY HT31MY — токарный центр для стабильной обработки деталей в производс...
Горизонтальный обрабатывающий центр HME-100S
Основные преимущества HME-100S Преимущества оборудования Симметричная рамная стойка и компоновка...
Двухшпиндельный токарный станок с ЧПУ DRC RC926: высокоточность для российских производств
Двухшпиндельный токарный станок с ЧПУ швейцарского типа RC926 — это высокопроизводительное оборудование, оснащенное японской системой ЧПУ FANUC 0i-TF Plus, тайваньским сервоэлектрическим шпинделем, приводом шпинделя FANUC и высококачественным отечественным энкодером, а также другими премиальными компонентами, гарантирующими стабильность работы. Этот двухшпиндельный токарный станок с ЧПУ отличается выдающейся точностью: минимальное разрешение составляет 0,001 мм, биение шпинделя — менее 0,002 мм, а точность повторного позиционирования — менее 0,003 мм, что полностью покрывает потребности в высокоточной обработке микродеталей любого сложности.
Вертикальный токарный станок C5116A
Основные преимущества C5116A C5116A предназначен для обработки деталей большого диаметра в устойч...
Вертикальный обрабатывающий центр MVL1270S
Основные преимущества MVL1270S Общие сведения Модель оборудования: MVL1270S Серия оборудования: ...
Вертикально-фрезерный обрабатывающий центр с ЧПУ MVL1890 с системой управления Fanuc
Вертикальный обрабатывающий центр MVL1890 в основном используется для обработки деталей и пресс-форм. После однократного зажима заготовки можно непрерывно выполнять фрезерование, сверление, расточку, развертывание и другие процессы. Детали могут обрабатываться на одном станке или на нескольких сборочных линиях. Преимуществами станка являются большая сила резания, высокая скорость позиционирования, мехатроника, автоматическое удаление стружки, безопасность и простота эксплуатации.
Токарный автомат швейцарского типа RC265 с ЧПУ
Токарный автомат швейцарского типа RC265 предназначен для обработки прутка диаметром до 26 мм и токарно-фрезерных операций. Конфигурация подбирается по чертежу детали; окончательные параметры подтверждаются в техническом предложении.
VMC640-Высокоточный вертикальный обрабатывающий центр VMC640
1. Жесткость и стабильность Чугун HT300 и ребристая конструкция обеспечивают высокую жесткость и точность. 2. Точность и производительность Шариковые направляющие и серводвигатели обеспечивают точность до ±0.008 мм и высокую скорость подачи. 3. Экологичность и обслуживание Автоматическая смазка и разделитель масла и воды увеличивают срок службы и защищают окружающую среду. VMC640 — оптимальное решение для точной и эффективной обработки.

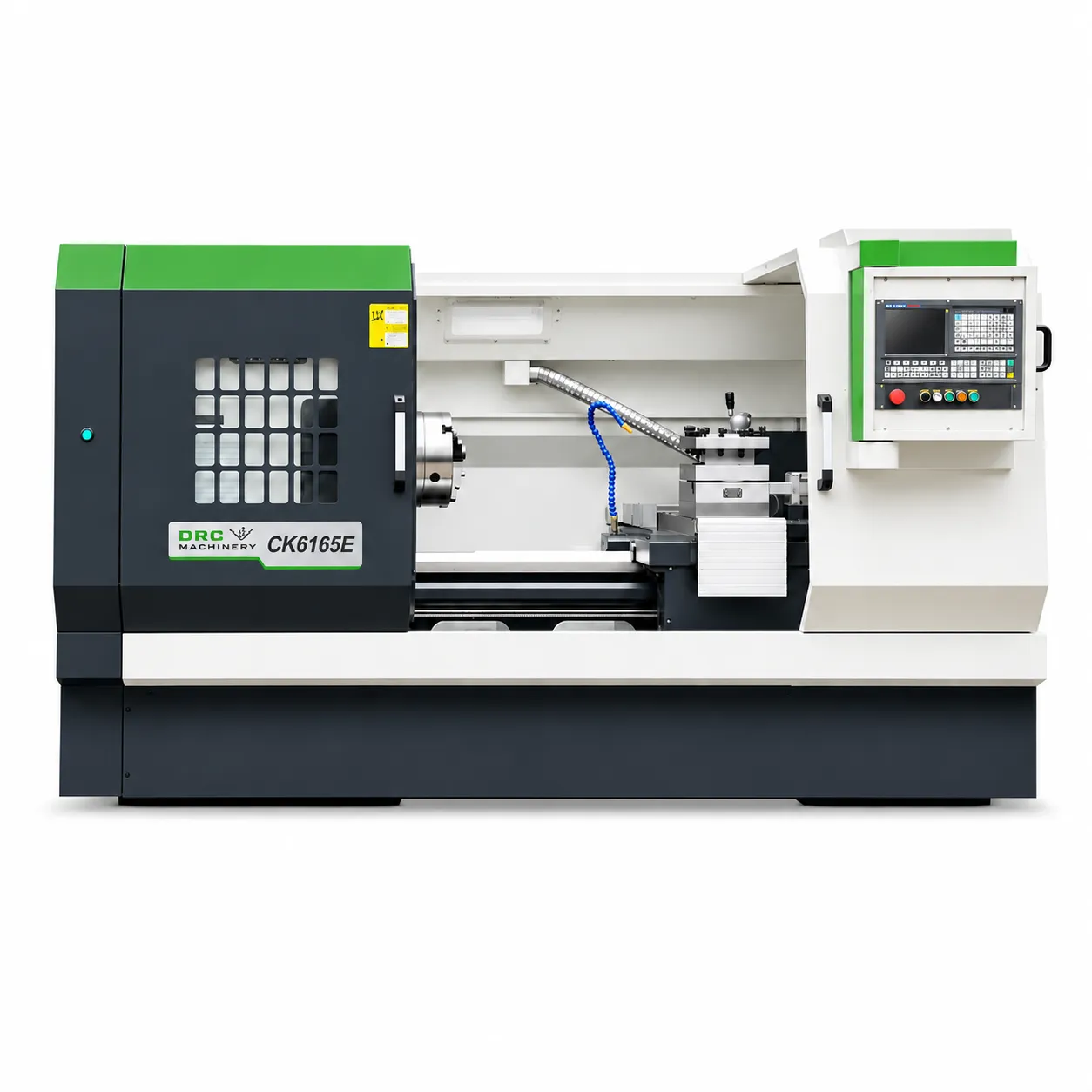

Горизонтальный токарный станок CK6165E
Основные преимущества CK6165E Общие сведения Модель оборудования: CK6165E Серия оборудования: Се...
Вертикальный токарный станок ЧПУ GVL850M: Высокоточный выбор для металлообработки в России
Ключевые преимущества вертикального токарного станка ЧПУ GVL850M 1. Высокая точность и производит...

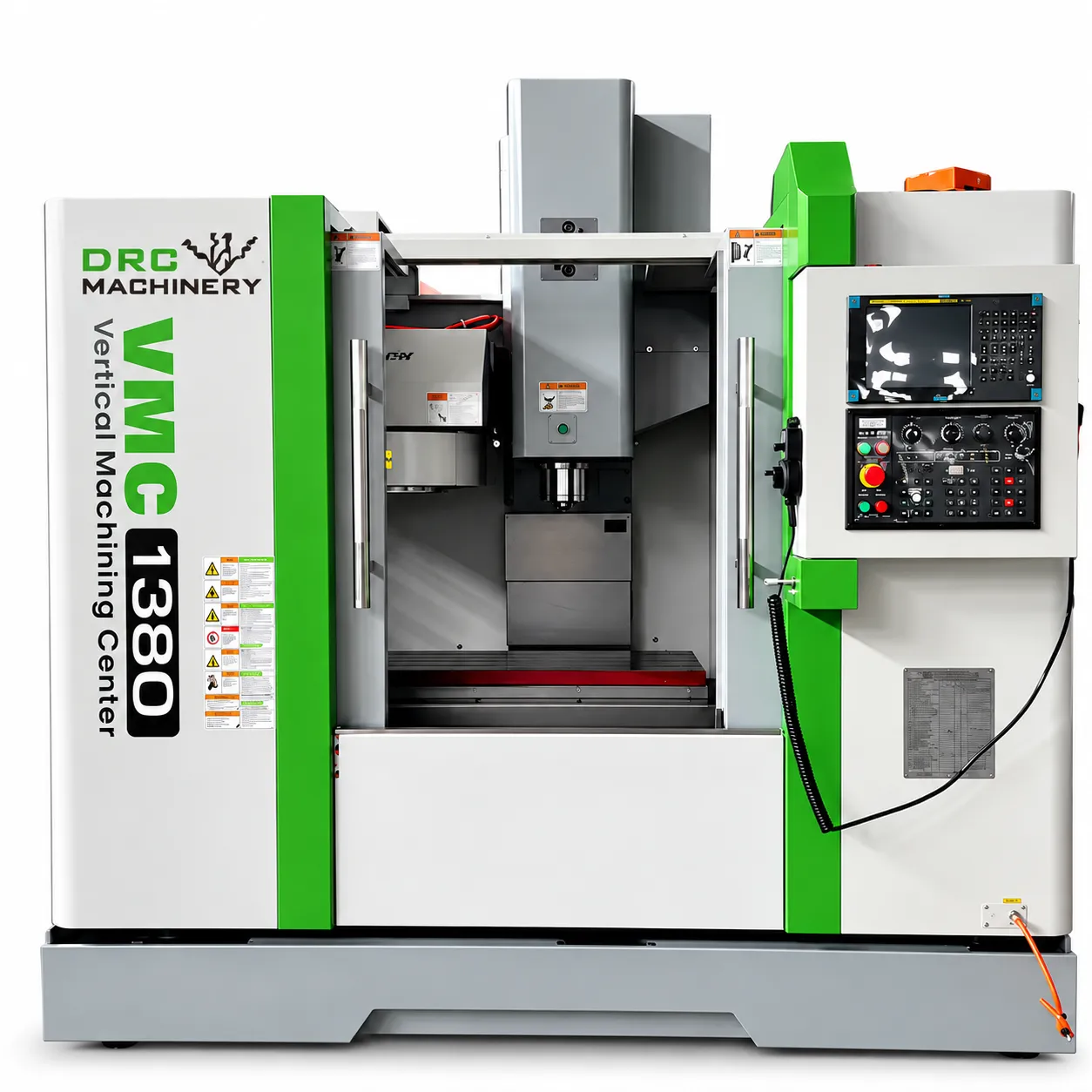

Вертикальный обрабатывающий центр VMC1380
