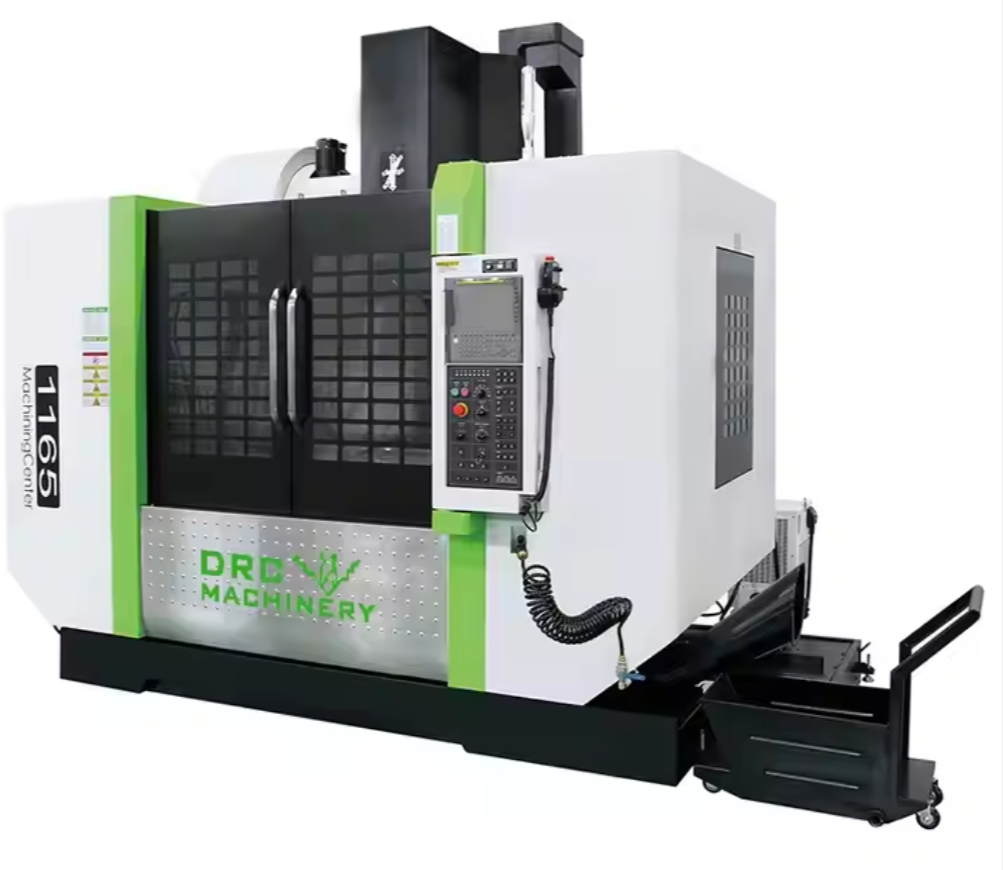

BT50 Вертикальный Обрабатывающий Центр MVL1165S Система Siemens
-
CK6140 Токарный станок с ЧПУ
-
Немецкий малогабаритный токарный станок с ЧПУ HT2
-
HT5L-Высокоточный станок с ЧПУ
-
Вертикальный токарный станок VT800
-
Интегральная карбидная универсальная фреза твердость обработки стали ≤ HRC45 обработки нержавеющей стали Диаметр 3-20
-

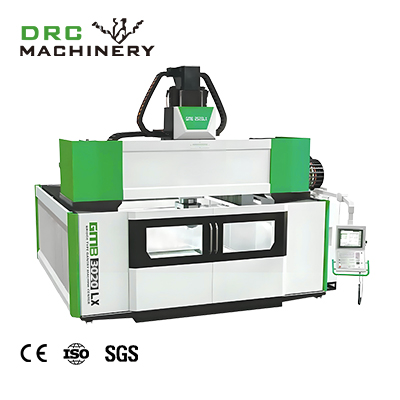

GMB3020LX Пятиосевой мостовой обрабатывающий центр с портальной конструкцией
-
VMC855-Высокоточный вертикальный обрабатывающий центр VMC855
-
VMC1680 Большой обрабатывающий центр
-
HT6-Высокоточный станок с ЧПУ
-
Вертикально-фрезерный обрабатывающий центр с ЧПУ MVL1690 с системой управления Fanuc
-

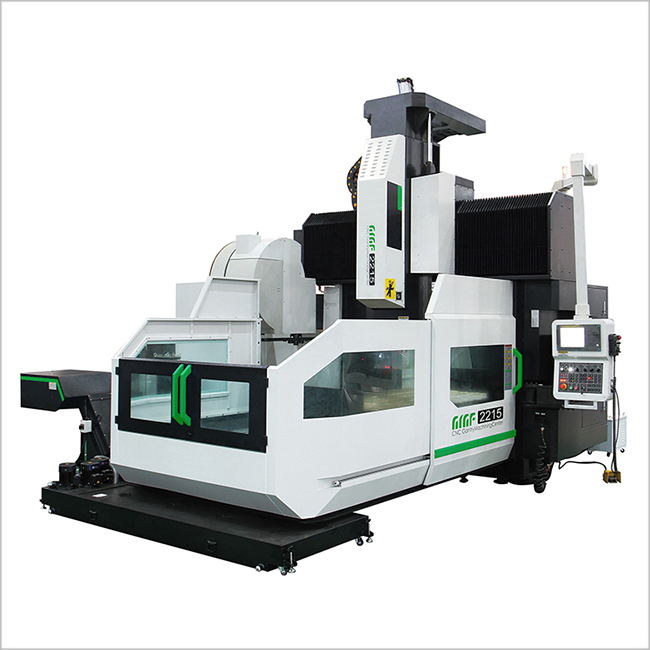

GMF3015B Портальный обрабатывающий центр
-
VMC1055-Высокоточный вертикальный обрабатывающий центр VMC1055
-
Вертикальный токарный станок C/CK5112
-

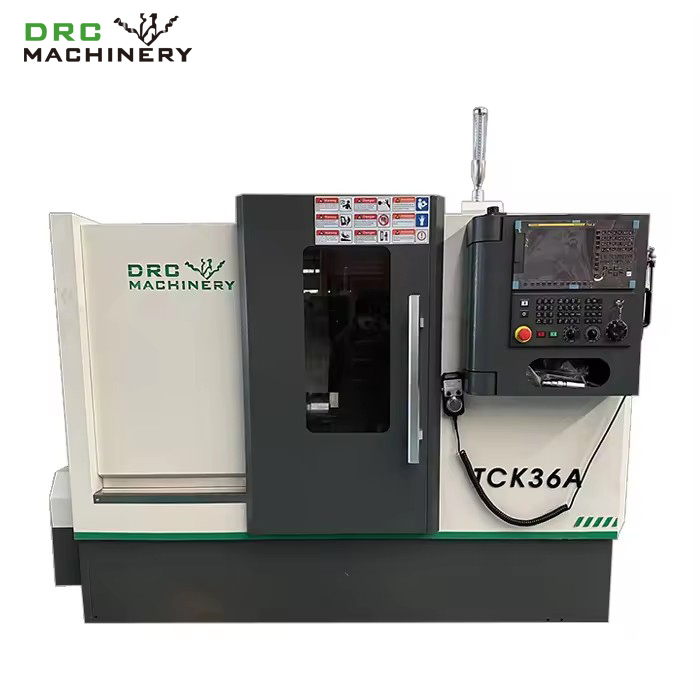

Токарный станок с ЧПУ и наклонной станиной TCK36A
-
Вертикальный токарный станок C/CK5231

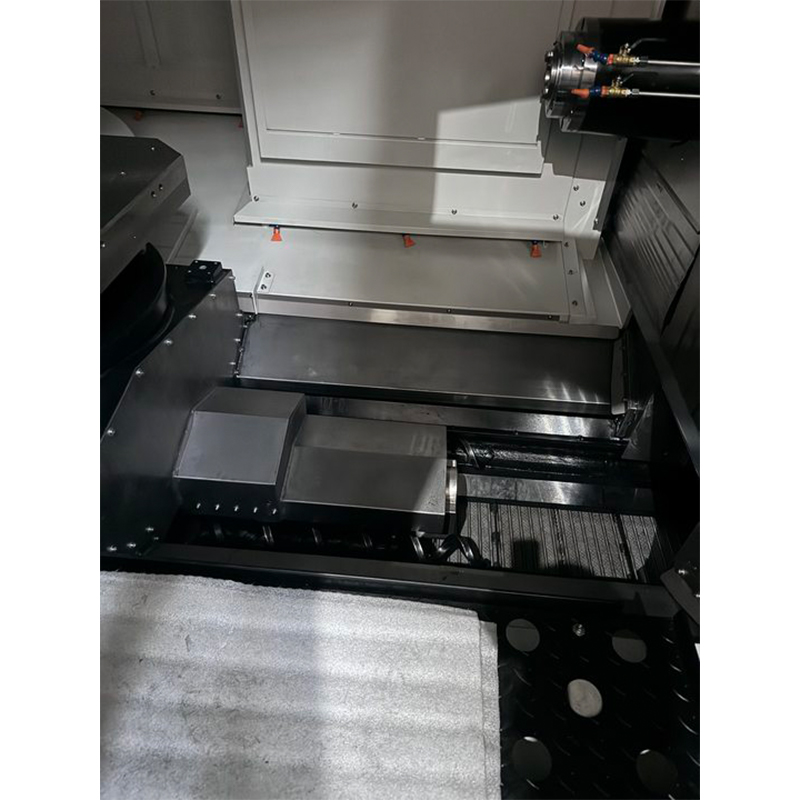

Горизонтальный обрабатывающий центр DHM50
Горизонтальный обрабатывающий центр DHM50 имеет положительную Т-образную структуру. Основные компоненты изготовлены из высокопрочного чугуна и подвергнуты термообработке. Три оси оснащены тайваньскими роликовыми направляющими и шариковыми винтами. Скорость вращения шпинделя BT50 составляет 6000 об/мин.
Система FANUC 0i MF горизонтального обрабатывающего центра DHM50 поддерживает четырехосевое соединение, точность позиционирования 0,01 мм, 24-позиционный инструментальный магазин для произвольного выбора инструмента, рабочий стол 500×500 мм, грузоподъемность 500 кг, ход осей X/Y/Z 750 мм каждая, подходит для эффективной обработки в области автомобилестроения, пресс-форм и т. д.
Описание
маркер
Горизонтальный обрабатывающий центр DHM50 унаследовал преимущества традиционных горизонтальных фрезерных станков с ЧПУ, такие как высокая жесткость, симметричная и стабильная конструкция. Он имеет большой крутящий момент и быстрые характеристики отклика и подходит для областей механической обработки, таких как автомобили, пресс-формы и метизы.

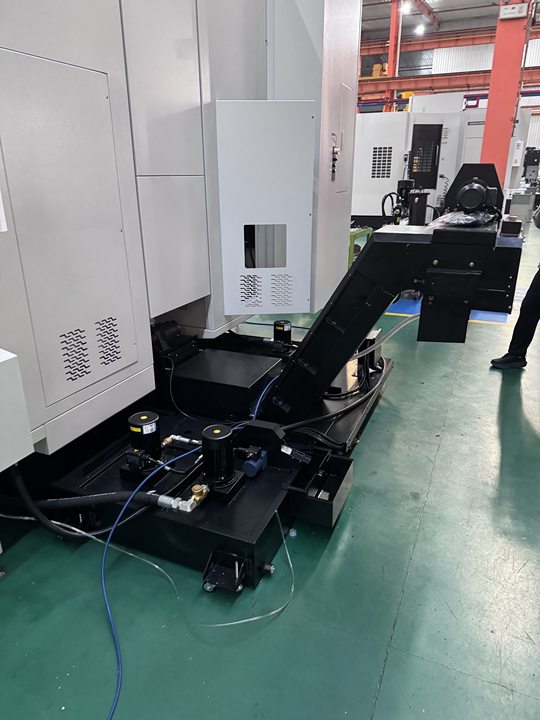

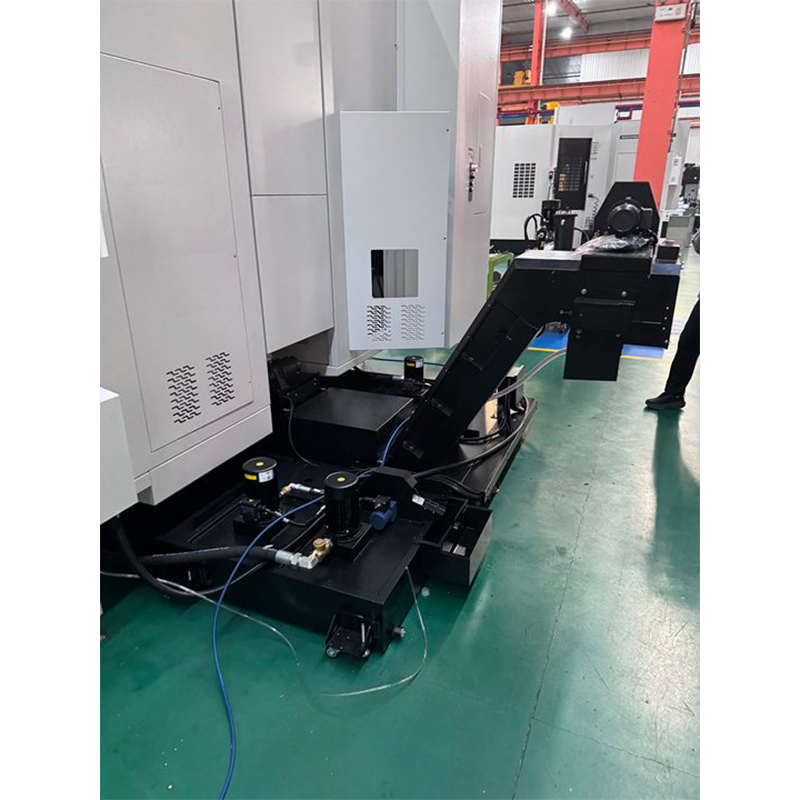

Он принимает положительную Т-образную структуру, состоящую из основания, колонны, шпиндельной коробки и т. д., оснащенную гидравлическими, охлаждающими и стружкоотводящими системами, и имеет высокую эффективность обработки.
Станок использует тайваньский шпиндель BT50, который смазывается консистентной смазкой и не требует обслуживания. Шпиндель имеет две зубчатые передачи, скорость 6000 об/мин и большой крутящий момент.

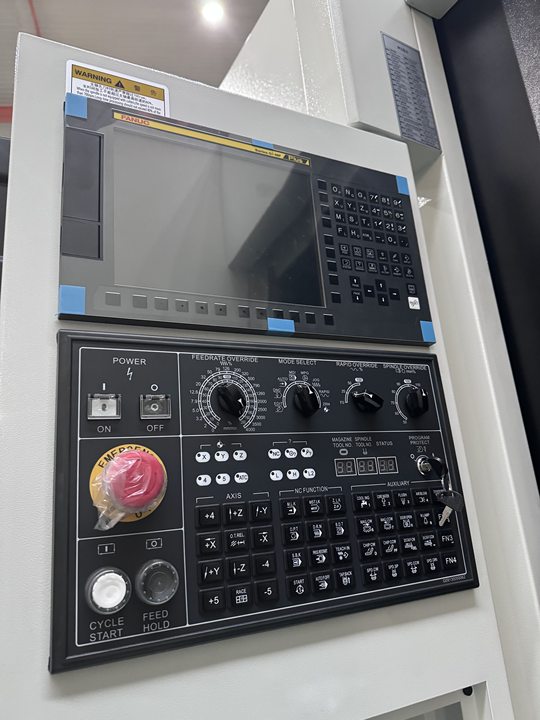

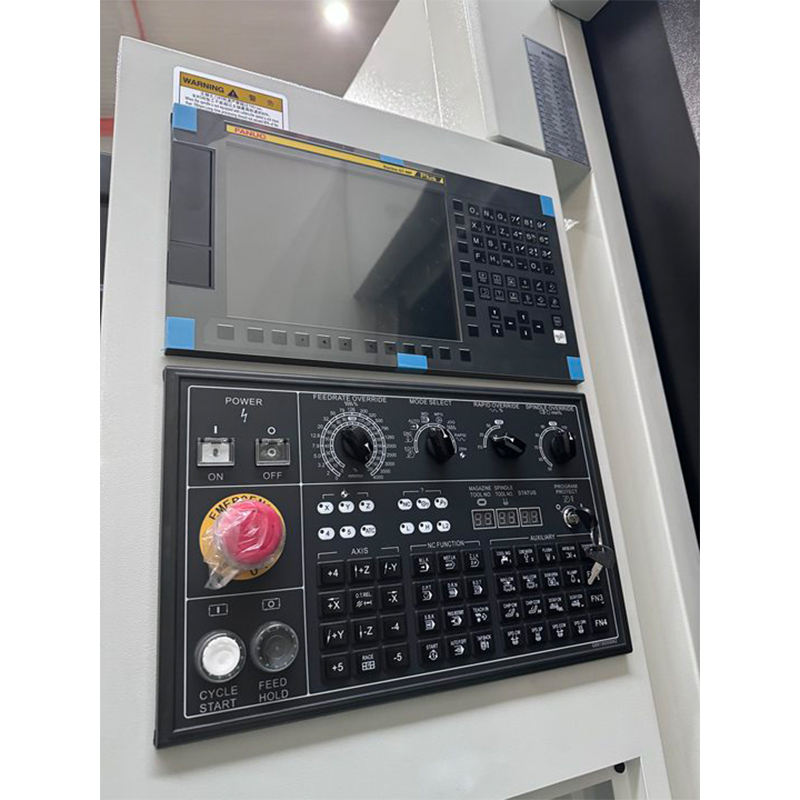

Благодаря поддержке системы FANUC 0i MF он имеет четырехосевую связь управления, автоматическое ускорение и замедление и другие функции с точностью позиционирования 0,01 мм и точностью повторного позиционирования 0,006 мм. По желанию можно выбрать 24 магазина инструментов, рабочий стол имеет размеры 500x500 мм, грузоподъемность составляет 500 кг, ход по осям X/Y/Z составляет 750 мм, а диапазон обработки широкий.
| КАТЕГОРИЯ | ПРОЕКТ | ПАРАМЕТР DHM50S |
ПАРАМЕТР DHM50D |
ЕДИНИЦА | |
| верстак | размер рабочего стола | 500x500 | 500x500 | мм | |
| Верстак несущий | 600 | 500*2 | кг | ||
| Количество верстаков | 1 | 2 | шт | ||
| Диапазон обработки | Максимальный ход колонны (ось X) | 750 | 750 | мм | |
| Максимальный ход шпиндельной коробки (ось Y) | 750 | 750 | мм | ||
| Максимальный ход рабочего стола (ось Z) | 750 | 750 | мм | ||
| Расстояние от торца шпинделя до центра рабочего стола | 135-885 | 150-190 | мм | ||
| Расстояние от центральной линии шпинделя до рабочего стола | 50-800 | 50-800 | мм | ||
| Максимальный диаметр вращения | Φ700 | Φ700 | мм | ||
| Максимальная высота заготовки | 1050 | 1050 | мм | ||
| Шпиндель | Конусное отверстие (7:24) | BT50 | BT50 | ||
| Модель гвоздя для вытягивания | P50T-1-MAS403(45°) | P50T-1-MAS403(45°) | |||
| Скорость вращения шпинделя | 6000 | 6000 | об/мин | ||
| Кормить | Cutting feed speed range | 10 | 10 | м/мин | |
| Быстро движущийся | Ось X | 30 | 30 | м/мин | |
| Ось Y | 30 | 30 | м/мин | ||
| Ось Z | 30 | 30 | м/мин | ||
| Точность | Точность позиционирования | 0.01 | 0.01 | мм | |
| Повторяемость | 0.006 | 0.006 | мм | ||
| Индексация параметров поворотного стола | Индексация поворотного стола (ось B) | 0.001° | 0.001° | градус | |
| Скорость индексации | 10 | 10 | об/мин | ||
| Точность позиционирования индексации | 10 | 10 | сек | ||
| Точность повторного позиционирования индексации | ±3/±2 | ±3/±2 | сек | ||
| Внутренний диаметр переднего подшипника шпинделя | 100 | 100 | мм | ||
| Конфигурация системы | система | FANUC 0i MF 1 package | FANUC 0i MF 1 package | ||
| Двигатель X-направления | αiF22 | αiF22 | |||
| 4 | 4 | кВт | |||
| 22 | 22 | Нм | |||
| Двигатель Y-направления | αiF30B | αiF30B | |||
| 7 | 7 | кВт | |||
| 30 | 30 | Нм | |||
| Двигатель Z-направления | αiF30B | αiF30B | |||
| 7 | 7 | кВт | |||
| 30 | 30 | Нм | |||
| Двигатель направления B (вращение стола) | αiF8 | αiF8 | |||
| 2.2 | 2.2 | кВт | |||
| 8 | 8 | Нм | |||
| Двигатель шпинделя | αiI15 | αiI15 | |||
| 15/18.5 | 15/18.5 | кВт | |||
| 95.5/159 | 95.5/159 | Нм | |||
| Система инструментального магазина | Емкость магазина инструментов | 24 | 24 | T | |
| Метод выбора ножа | произвольный | произвольный | |||
| Максимальный вес ножа | 15 | 15 | кг | ||
| Максимальная длина ножа | 350 | 350 | мм | ||
| Максимальный диаметр инструмента (непрерывный) | Φ105 | Φ105 | мм | ||
| Максимальный диаметр инструмента (соседний пустой инструмент) | φ200 | φ200 | мм | ||
| Размеры хоста | 6505*3625*3500 | 7400×3625×3500 | мм | ||
| Общий вес | About 14000 | About 15000 | Кг | ||
связаться с нами
Сопутствующие популярные продукты
CK0620A Швейцарский токарный станок с ЧПУ
Швейцарский токарный станок с ЧПУ CK0620A Небольшой прецизионный токарный станок с ЧПУ для металлообработки
HT6-Высокоточный станок с ЧПУ
Умное производство с HT6: Высокая скорость, высокая точность, высокая надежность! 1. Высокая точность и производительность Точность до 0.005 мм и скорость шпинделя до 4500 об/мин обеспечивают отличную обработку и производительность. 2. Многофункциональность 12-местный серво-револьвер и гидравлическая задняя бабка для обработки деталей до 400 мм и длиной до 550 мм. 3. Надежность и низкие расходы Качественные компоненты и системы охлаждения снижают затраты на обслуживание и увеличивают долговечность.
Вертикальный фрезерный станок с ЧПУ CMV855, 4-осевой шпиндель BT40, обрабатывающий центр
Вертикальный фрезерный станок с ЧПУ CMV855, 4-осевой шпиндель BT40, обрабатывающий центр Высокоэффективный вертикальный обрабатывающий центр CMV855 использует традиционную структуру поперечного суппорта, оптимизирует структуру движущихся деталей с помощью конечно-элементного анализа и улучшает высокоскоростные динамические характеристики станка. Он подходит для эффективной обработки деталей малого и среднего размера и широко используется в автомобильной промышленности, машиностроении и других отраслях.
HME125 горизонтальный обрабатывающий центр
HME125 горизонтальный обрабатывающий центр большой мощности фрезерный станок с чпу автоматический обрабатывающий центр
Вертикальный токарный станок VT800
VT800 оснащен чугунной станиной на основе смолы, обладающей высокой жесткостью и отличным виброгашением, а также 12-позиционной приводной револьверной головкой BMT65, что делает его особенно подходящим для обработки сложных деталей в автомобильной промышленности, производстве пресс-форм и штампов, а также для других видов механической обработки. Ключевые преимущества: Линейные направляющие и шарико-винтовые передачи по осям X/Z обеспечивают высокую скорость подачи Азотная балансировочная система снижает вибрации на 30%, улучшая чистоту поверхности Охлаждение через револьверную головку + полностью закрытая защита для работы в тяжёлых условиях цеха Возможна установка автоматизированного модуля для прямой интеграции в производственную линию!
Высокоточный швейцарский токарный станок с ЧПУ RC926
1. Токарный станок с ЧПУ швейцарского типа RC926 — это высокопроизводительный токарный станок, в котором используется японская система ЧПУ FANUC 0i-TF Plus, тайваньский сервоэлектрический шпиндель, привод шпинделя FANUC и высококачественный отечественный энкодер шпинделя, а также другие высококачественные компоненты. 2. Минимальное разрешение RC926 составляет 0,001 мм, биение шпинделя составляет менее 0,002 мм, а точность повторного позиционирования составляет менее 0,003 мм, что может удовлетворить потребности высокоточной обработки микродеталей.
Пятикоординатный вертикальный обрабатывающий центр MX650
1. MX650 унаследовал преимущества высокой жесткости основания, симметричной структуры, высокой устойчивости и других преимуществ традиционных вертикальных фрезерных станков с ЧПУ, а также добавил пятиосевой поворотный стол. Он использует передовую на международном уровне концепцию динамической жесткости конструкции и оптимизирует конструкцию движущихся частей. 2. MX650 имеет большой крутящий момент и быструю скорость отклика, что подходит для нужд различных областей механической обработки, таких как автомобили, пресс-формы, оборудование и т. д. 3. Станок MX650 перемещается в направлении X на лодочном седле; упорная головка перемещается в направлении Y на ползуне; ползун перемещается в направлении Z на упорной головке; поворотный стол закреплен на лодочном седле, а стол вращается вокруг осей B и C.
GMF5030AR Портальный обрабатывающий центр
Размер рабочего стола：5000X2500 Макс.нагрузка рабочего стола：24T Перемещение X: 5500 Перемещени...
VMC855-Высокоточный вертикальный обрабатывающий центр VMC855
Повышенная жёсткость конструкции и ударопрочность Большой диапазон перемещений по осям (X/Y/Z: 800/550/550 мм) Высокая точность позиционирования: ±0.008 мм Быстрое перемещение до 48 м/мин по всем осям Интеллектуальная система ЧПУ (FANUC, SIEMENS, GSK) Автоматическая смазка, воздушное охлаждение шпинделя и управление PLC Расширяемость: 4-я и 5-я оси, щупы измерения RENISHAW и другие опции Станок поставляется с заводской калибровкой и полностью готов к работе. Благодаря высокому качеству сборки и богатой комплектации, VMC855 уже заслужил доверие профессионалов в Китае и за рубежом.
Высококачественный обрабатывающий центр VMC1160
Высокая жёсткость и стабильностьПрочное литьё из чугуна HT300 и 8 анкерных точек обеспечивают устойчивость к вибрациям и стабильную работу при тяжёлых нагрузках. Высокая точность и производительностьПрецизионные компоненты (HIWIN, OKADA, KENTURN) и скорость до 36 м/мин с точностью позиционирования ±0.008 мм. Гибкость и опцииКонфигурация ЧПУ (FANUC, SIEMENS, GSK) и поддержка 4-й/5-й оси, СОЖ через шпиндель, щупы RENISHAW.
Вертикальный токарный станок GVL850M
Параметр GVL850M Единица Шпиндель Шпиндельная головка A2-11 mm Макс. скорость шпинделя 1500 rpm Макс. крутящий момент 2600 N×m Мощность шпинделя 18.5/22 KW Диаметр самоцентрирующегося патрона 530 mm Диапазон скоростей 180 mm Макс. диаметр вращения 72-1500 rpm Диапазон обработки Макс. обрабатываемый диаметр 900 mm Макс. обрабатываемая высота 850 mm Стандартный обрабатываемый диаметр 680 mm Макс. обрабатываемый вес 500 mm Перемещение по оси X 1600 kg Перемещение по оси Z 540 mm Шпиндельная головка 780 mm Конфигурация системы FANUC 0i TF Конфигурация двигателя Двигатель оси X Двигатель оси Z aiF12-4000 3 KW 12 Nm Двигатель шпинделя aiF30-4000B 7 KW 30 Nm Револьверная головка Двигатель оси X aiIP40-6000 18.5/22 KW 307/365 Nm Двигатель оси Z aiF 22-3000 4 KW 22 Nm Кормить Быстрое перемещение по оси X 20 m/min Быстрое перемещение по оси Z 20 m/min Ширина линейной дорожки 45 mm Точность Точность позиционирования 0.008/0.008 mm Точность повторного позиционирования 0.005/0.005 mm Силовая башня Количество инструментов 12 Station Размер инструмента BMT65/□25/φ40 mm Основные размеры станка (с транспортером стружки) 3600x2500x3700 mm Вес машины ≈9600 Kg No. Имя Кол-во Примечание 1 Система ЧПУ FANUC Oi-TF 1 2 Мощная револьверная головка 1 3 Плавающий патрон и цилиндр 1 4 Гидравлическая станция 1 5 Кондиционер воздуха в электрошкафу 1 6 Автоматическая система смазки 1 7 Трехцветный свет 1 8 Система удаления стружки 1 9 Водяной бак 1 10 Осветительное устройство 1 11 Случайные принадлежности 1 set 12 Случайные документы 1 set 12.1 Упаковочный лист 1 12.2 Сертификат соответствия 1 12.3 Инструкции по эксплуатации станка 1 12.4 Руководство по эксплуатации электрооборудования 1 12.5 Инструкции по эксплуатации системы ЧПУ 1 12.6 Информация об основных закупаемых деталях 1

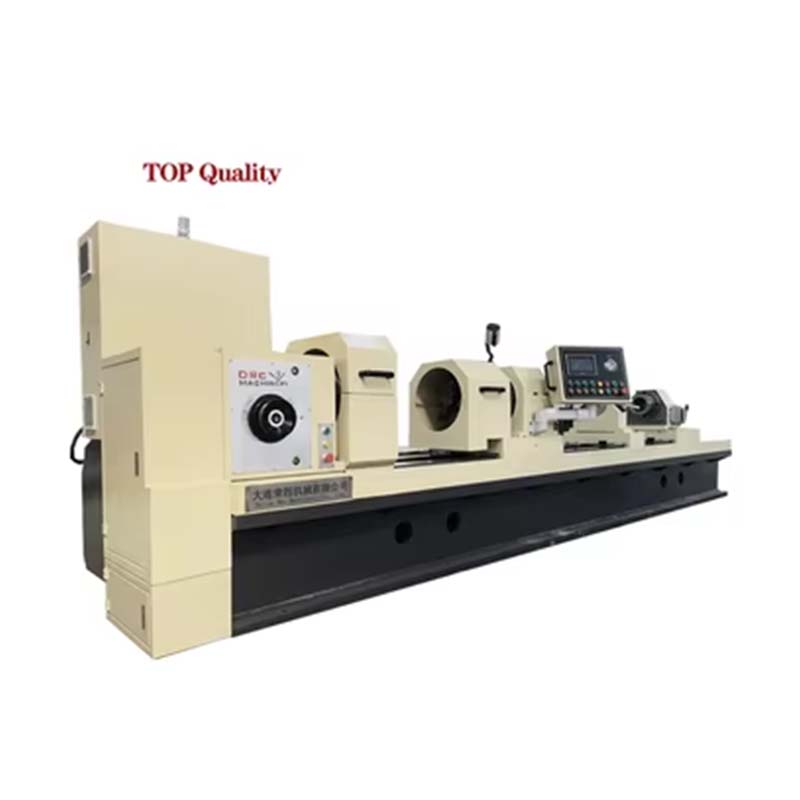

Станок для сверления глубоких отверстий
