Токарный станок с ЧПУ и наклонной станиной TCK50A
① Конструкция наклонной станины 30°: Линейная роликовая гайка Тайваня с предварительной нагрузкой, точность ±0,005 мм, эффективность отбрасывания стружки +25%
② Шпиндель: Подшипники P4 + динамическая балансировка, вибрация ≤0,003 мм, жесткость +20%, шум <65 дБ
③ Гидравлический патрон: 10-дюймовый клиновидный (стандарты JIS/TW), закаленная поверхность, усилие зажима 100 кН
④ Револювер: 8-размерный гидравлический (серво по выбору), время замены 0,2 с, повторная точность ±0,002 мм
⑤ Трансмиссия: Шариковый винт (класс C7), линейная гайка, скорость 48 м/мин, точность подачи ±0,003 мм
⑥ Автоматическая смазка: Hegu (Япония), контроль давления + регулируемый цикл
⑦ Задняя бабка: Гидравлическая, усилие до 8 МПа, для тяжелых валов
⑧ ЧПУ: GSK988T (Siemens/Fanuc по выбору), kombinенная обработка, AI-компенсация
Описание
маркер
TCK50A Технические параметры
| Параметры | Единица | TCK50A/500 | |
| Макс. диаметр обработки на станине | мм | Φ560 | |
| Макс. диаметр обработки ползуна | мм | Φ260 | |
| Верхнее расстояние | мм | 500 | |
| Макс. диаметр обработки диска | Φ400 | ||
| Макс. длина обработки | мм | 500 | |
| Тип конца шпинделя | A2-6 | ||
| Диаметр сквозного отверстия шпинделя | мм | Φ66 | |
| Диаметр прутка | мм | Φ55 | |
| Гидравлический патрон | мм | 10 дюймов | |
| Сквозное отверстие тяги гидропатрона | мм | Φ55 | |
| Форма направляющей | Линейные направляющие | ||
| Конус шпинделя | Нет | Метрические 70; 1：20 | |
| Предельная скорость шпинделя | об/мин | 3000 об/мин | |
| Диаметр втулки задней бабки | мм | 70 | |
| Конус внутреннего отверстия втулки задней бабки | Нет | Мооса 5# | |
| Ход втулки задней бабки | мм | 80 | |
| Форма задней бабки | гидравлические | ||
| Револьверная головка | Станция | 8 | |
| Размер квадрата инструмента | мм | 25x25 | |
| Модель винта
|
Направление X | мм | 3210 |
| Направление Z | мм | 4010 | |
| Модель направляющей | Направление X | мм | RGH35CA2R680 |
| Направление Z | мм | RGH35CA2R1120 | |
| Крутящий момент двигателя X/Z | Н.М | 7.5/10 | |
| Скорость быстрого перемещения X/Z | м/мин | 18/18 | |
| Перемещение по оси X | мм | 240 | |
| Перемещение по оси Z | мм | 540 | |
| Мин. установочный блок | мм | 0.0001 | |
| Мощность главного двигателя | КВТ | 11 | |
| Общая мощность | КВТ | 18 | |
| Вес нетто машины | Кг | 3000 | |
| Размеры (Д×Ш×В) | мм | 2700*2000*2000 | |
TCK50A Список конфигураций машины
| Конфигурация | Тип | Кол-во. | Бренд | |
| Система ЧПУ | ГСК988Т | 1 комплект | GSK | |
| Двигатель шпинделя | 11кВт | 1 комплект | GSK | |
| Шпиндельный узел | SQ200-282/5-3В | 1 комплект | Внутренний | |
| Подшипники шпинделя | NN3020K+MTM100/ NN3018K | 1 комплект каждый | Внутренний | |
| Направляющая
|
X прямой | RGH35CA2R680/725 | 1 комплект | Тайвань HIWIN / PMI |
| Z прямой | RGH35CA2R1040/1120/1515 | 1 комплект каждый | Тайвань HIWIN / PMI | |
| Шариковый винт | X прямой | 3210/703 | 1 комплект | Тайвань HIWIN / PMI |
| Z прямой | 4010/965/1052/1429 | 1 комплект каждый | Тайвань HIWIN / PMI | |
| Подшипники винта | 25TAC62/30TAC62 | 2 комплекта каждого | Япония NSK | |
| Револьверная головка | TX-200-8T/TCS-100-8T | 1 комплект | Taixin/Тайвань Chengxin | |
| Автоматическое смазочное устройство | RBCLB-3ZK | 1 комплект | Внутренний | |
| Насос охлаждения | 180 Вт | 1 комплект | Внутренний | |
| Гидравлическая станция | 1,5 кВт | 1 комплект | Внутренний | |
| Гидравлический патрон | KT0-3/A2-6; KT0-3/A2-8 | 1 комплект | Внутренний | |
| Конвейер стружки | Удаление стружки цепи
(ОПЦИЯ) |
1 комплект | Япония NSK | |
О компании
Гарантия качества / Всемирное признание / Высокие технологии
DRC machinery— это компания, которая неизменно посвящает свою деятельность области металлообработки. Мы специализируемся на проектировании, разработке, производстве, продаже и послепродажном обслуживании высококачественных китайских станков. Следуя пути интеграции производства и торговли, мы чувствуем пульс времени, постоянно внедряем инновации и предоставляем клиентам по всему миру продукцию и услуги первоклассного качества.
Гарантия качества
На протяжении многих лет компания DRC machinery постоянно расширяет линейку продукции и строго производит современное ЧПУ-оборудование различных моделей в соответствии со стандартом CE. Ассортимент продукции включает: токарные станки с ЧПУ, обрабатывающие центры с ЧПУ, портальные обрабатывающие центры с ЧПУ, горизонтальные обрабатывающие центры, пятиосевые обрабатывающие центры, токарно-фрезерные комбинированные станки, вертикальные токарные станки, прецизионные автоматические токарные станки (с подачей прутка), трубонарезные токарные станки и другие специализированные токарные станки. Компания сертифицирована по системе менеджмента качества ISO 9001 и имеет более 10 национальных патентов.
Всемирное признание
связаться с нами
Сопутствующие популярные продукты

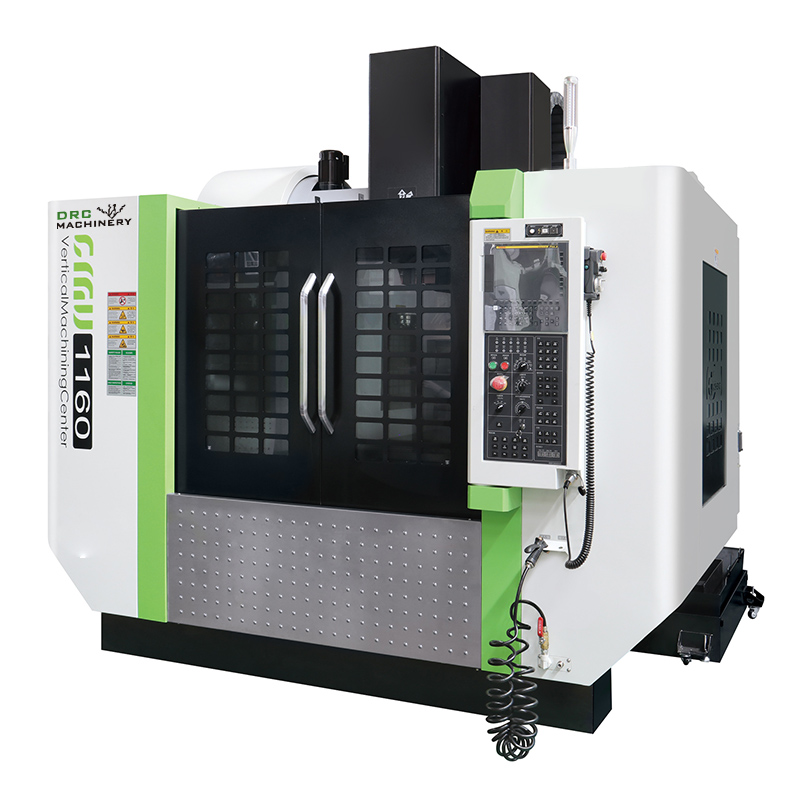

Вертикальный обрабатывающий центр CMV1160E
CMV1160 Высокопроизводительный 4-осевой вертикальный фрезерный центр с ЧПУ Выберите двигатель большого размера, чтобы обеспечить эффективную производительность оборудования. Пылезащитная конструкция направляющего стержня подшипника увеличивает срок службы. Оптимизируйте защиту магазина инструментов для повышения ремонтопригодности.
Расточно-фрезерный обрабатывающий центр с ЧПУ DBM130B
Расточно-фрезерный обрабатывающий центр с ЧПУ DBM130B оснащен системой FANUC 0i MF, корпусом из высокопрочного чугуна и сверхпрочными направляющими и винтами, скоростью вращения шпинделя 2000 об/мин, высоким крутящим моментом. Расточно-фрезерный обрабатывающий центр с ЧПУ DBM130B имеет ход по осям X/Y/Z 3000/2500/1500 мм, грузоподъемность рабочего стола 15 тонн и точность позиционирования 0,015 мм. Подходит для областей обработки тяжелого оборудования, таких как энергетика и судостроение. Предоставляется годовая гарантия и профессиональное обучение для обеспечения эффективного и точного производства.
Миллинг – фрез с 2 резами, плоским концом, из цельного твердого сплава, для обработки сплавов стали и чугунной стали, диаметр 12
Основные особенности фрезов： Подходит для раUGH-обработки и точной обработки обычной стали и чугунa (≤48HRC) Применяется 45° большая геликoidalная угловa (угол правления режущих кромок) и двухрежущая конструкция Подходит для generalsской обработки,боковой фрезеровки,фрезеровки мелких каналов (поверхностных борозд)Модель режущего инструмента:RC-F2-12030 Диаметр:12mm Длина режущей кромки:30mm Общая длина инструмента 75 мм Диаметр хвостовика 10 мм
Немецкий малогабаритный токарный станок с ЧПУ HT2
Германия Токарный станок для резки металла Хобби Мини Китай Двигатель Наклонная кровать Токарный станок с ЧПУ для продажи
Вертикальный токарный станок VT1200
Система управления FANUC 0i-TF plus Шпиндель оснащен серводвигателем высокой мощности, мощность двигателя 41/49 кВт, 350 об/мин Квадратный скользящий шток 220*220 Подшипник поперечных роликов с внутренним диаметром Φ457 Комбинация держателя инструмента с торцевым зубчатым диском BT50+ Библиотека сервоинструментов на 16 станций Устройство подъема балки Устройство удаления стружки и бак для воды Ручной четырехкулачковый патрон Φ1250

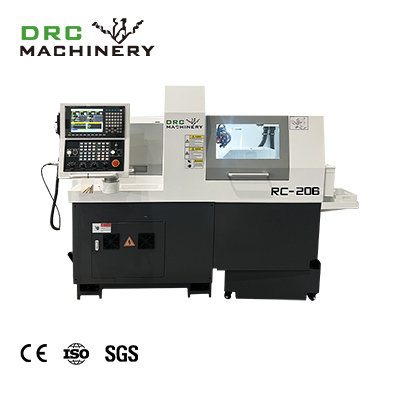

Высокоточный швейцарский токарный станок RC206
