Вертикальный токарный станок C/CK516
| Parameters | Unit | C/CK5260 |
| Worktable diameter | mm | 4500 |
| Max. turning diameter of workpiece | mm | 6300 |
| Max. height of work piece | mm | 2500 |
| Max. weight of workpiece | kg | 32000 |
| Max. cutting force of tool holder-Right tool holder | kg | 4500 |
| Max. cutting force of tool holder-Left tool holder | kg | 3500 |
| Max. total cutting force | kg | 8000 |
| Max. torsional moment of Worktable | Kg/m | 8000 |
| Workpiece table variable speed series | Two gears/stepless | |
| Workpiece table speed range | rpm | 2-25 |
| Feed level | stepless | |
| Feed range | mm/min | 0.25-90 |
| Crosshead travel | mm | 1650 |
| Tool holder travel horizontal | mm | 3240 |
| The left and right tool holders are vertical | mm | 1000 |
| Crossbeam moving speed | mm/min | 350 |
| Tool holder rapid movement speed | mm/min | 1560 |
| Max. rotation angle of tool holder | ° | ±30 |
| Knife size (width × height) | mm | 40×50 |
| main motor power | kw | 75 |
| Machine tool dimensions (length × width × height) | mm | 10010×6865×5580 |
| Machine weight | (about) kg | 78000 |
| Configuration | Brand | Note |
| Crossbeam lifting screw | Shandong Jining Lead Screw Factory | T type |
| X/Z axis CNC tool holder | Taiwan Dinghan | High precision ball type |
| gear | Shenyang Machine Tool Co., Ltd. Gear Branch | The material, gear grinding process and hardness of the gears reach level 6 accuracy. |
| Bearing | Small bearings:Luoyang Bearings Main bearings:Wafangdian Bearings |
The precision and hardness reach P5 level, and the main bearing models are 3182156 and 3182140. |
| Cnc system | 980TB3I | |
| Hydraulic system | Domestic | |
| Worktable guide rail | Domestic | Zinc-aluminum alloy material, small thermal deformation, wear resistance high. |
| Electrical appliances | Chint/Delixi | |
| Planetary reducer | Taiwan Seiko | |
| Guide rail protective cover/drag chain | Domestic | |
| Main motor | Domestic | |
| CNC precision coupling | Domestic | |
| Castings | Domestic | HT250 |
| No. | Name | Specifications or signs | Qty |
| 1 | Column | 1 set | |
| 2 | Transmission | 1 set | |
| 3. | Worktable | 1 set | |
| 4 | Feeding system | 1 set | |
| 5 | Ray | 1 set | |
| 6 | Stand | 1 set | |
| 7 | beam lifting mechanism | 1 set | |
| 8 | Hydraulic control device | 1 set | |
| 9 | Main motor | 75KW | 1 set |
| 10 | Hanging station with buttons | 1 set | |
| 11 | chuck jaw | 4 sets | |
| 12 | Technical Documents | ||
| User’s manual | 1 pcs | ||
| Certificate of conformity | 1 pcs | ||
| Packing list | 1 pcs | ||
| 13 | Tool holder | 2 set | |
| 14 | Anchor Screw | M24X500 | 14 pcs |
| 15 | Cartridge Key | 24；QIS92–3 | 1 set |
| 16 | Square head wrench | 22;QIS92–8 | 1 item |
| 17 | Adjust the horn | 240MM | 14 pcs |
Описание
маркер

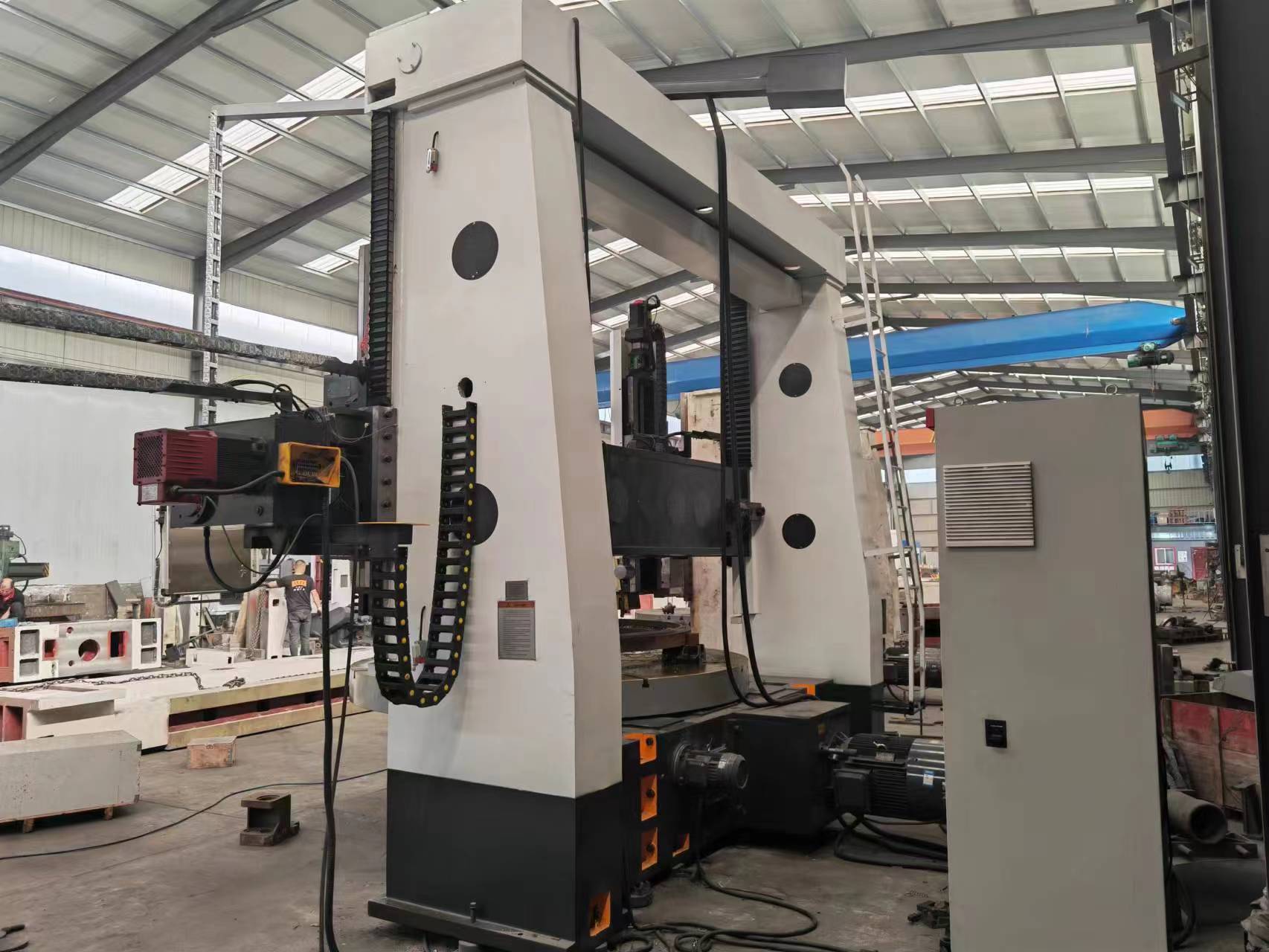

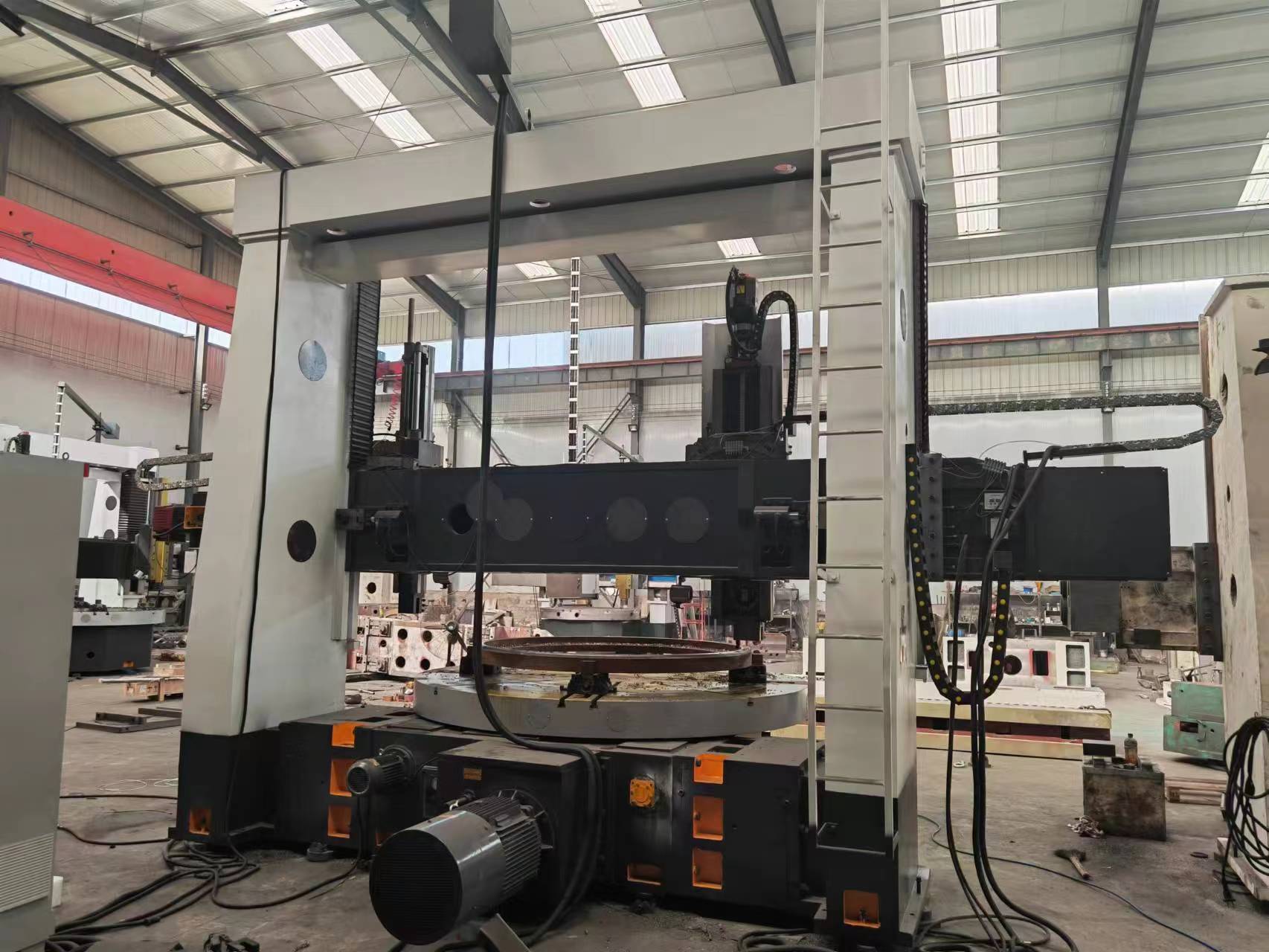

The machine is mainly composed of Worktable, Worktable base, column, beam and vertical tool rack. The main parts of this machine are made of HT250 cast iron using resin sand technology and aging treatment (artificial aging and vibration aging) after roughing. Casting quality is reliable, without cracks, pores and shrinkage holes. After aging treatment, the casting has a stable structure, which ensures the stability of the machine during use. The product quality certificate contains a report on the analysis of the chemical composition, a report on the heat treatment and time curve of heat treatment temperature.
