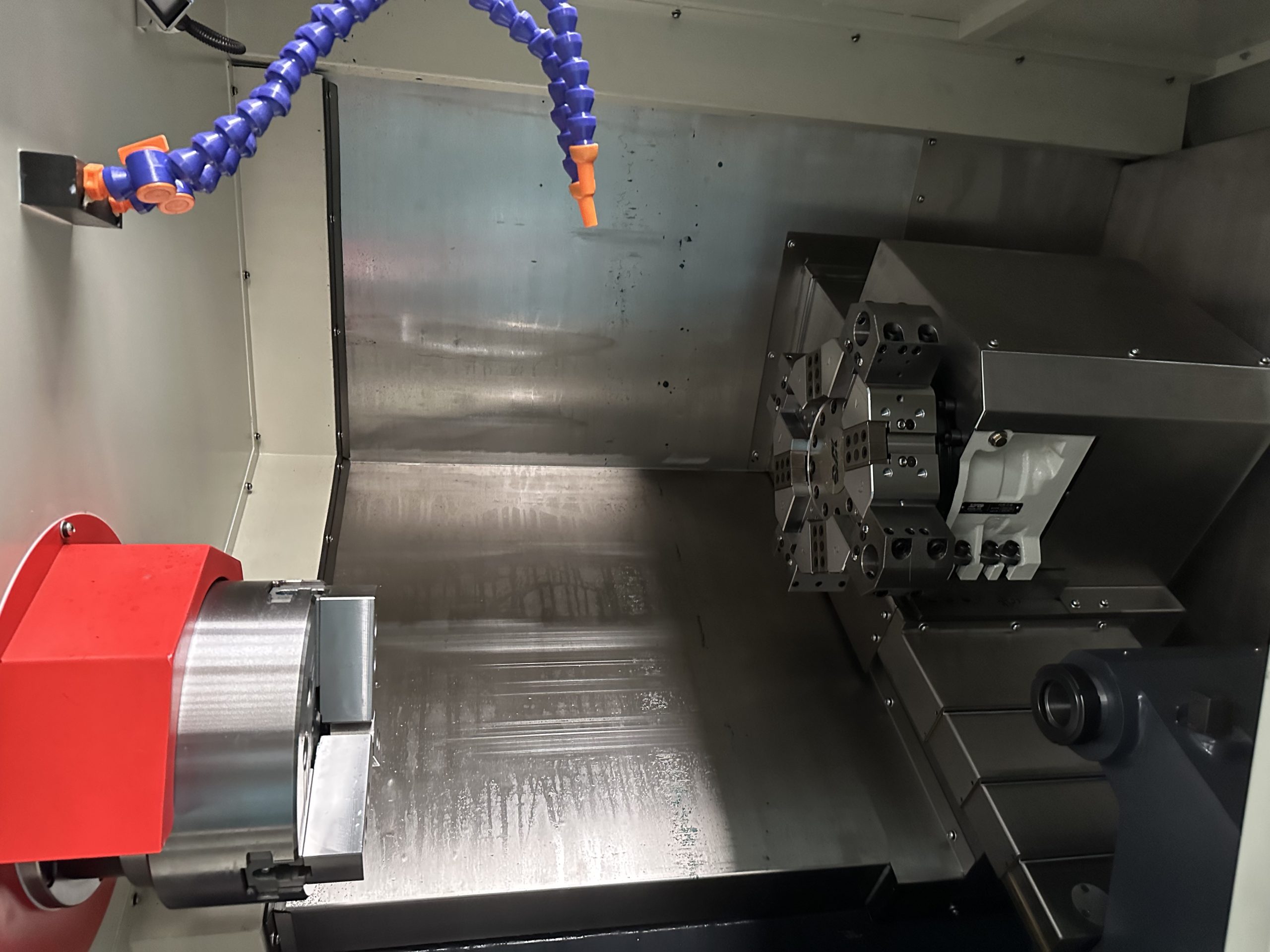

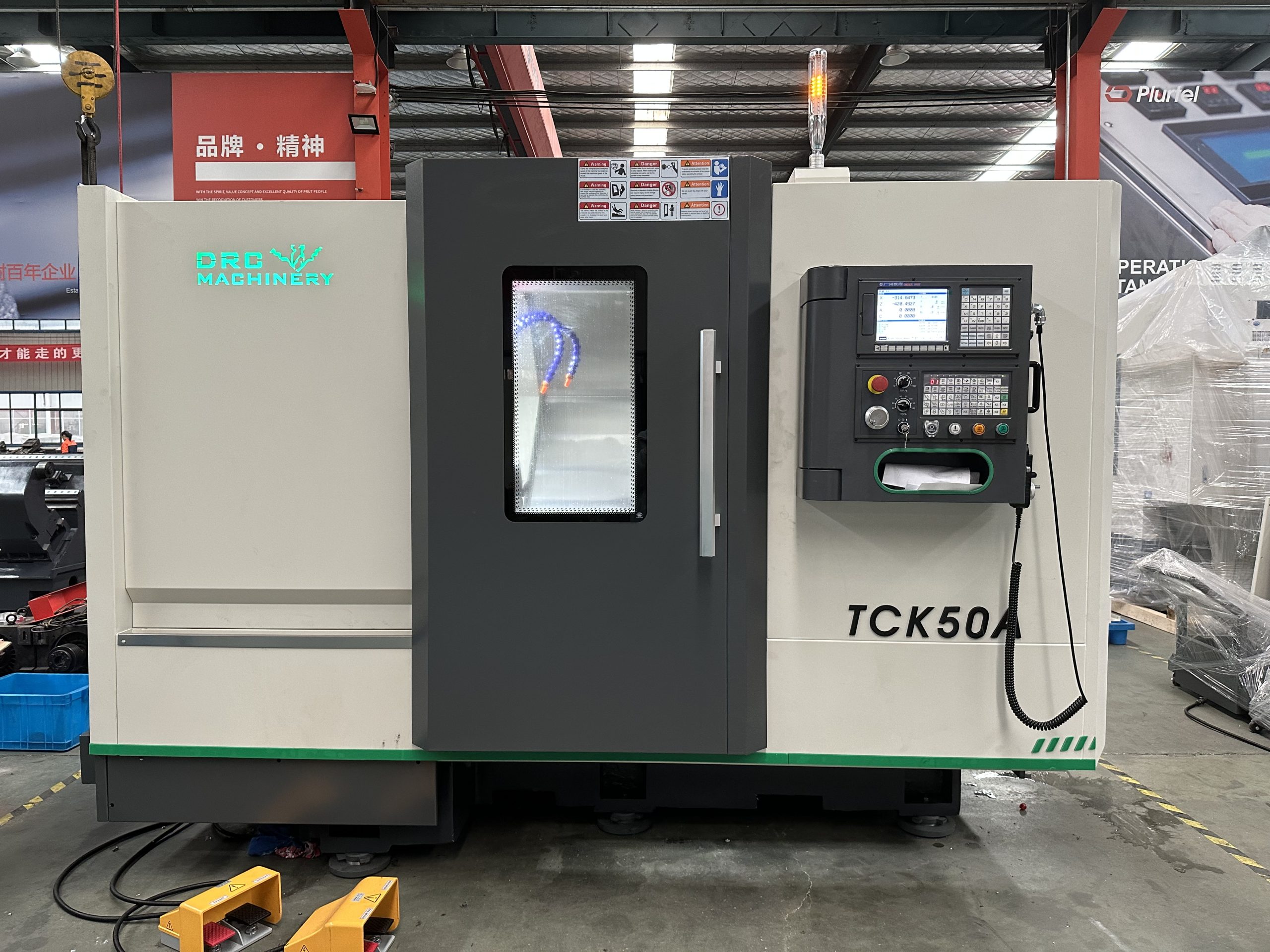

Токарный станок с ЧПУ и наклонной станиной TCK50A
Конструкция наклонной станины 30°: Линейная роликовая гайка Тайваня с предварительной нагрузкой, точность ±0,005 мм, эффективность отбрасывания стружки выше на 25%
Шпиндель: Подшипники P4 + динамическая балансировка, вибрация ≤0,003 мм, жесткость +20%, шум <65 дБ

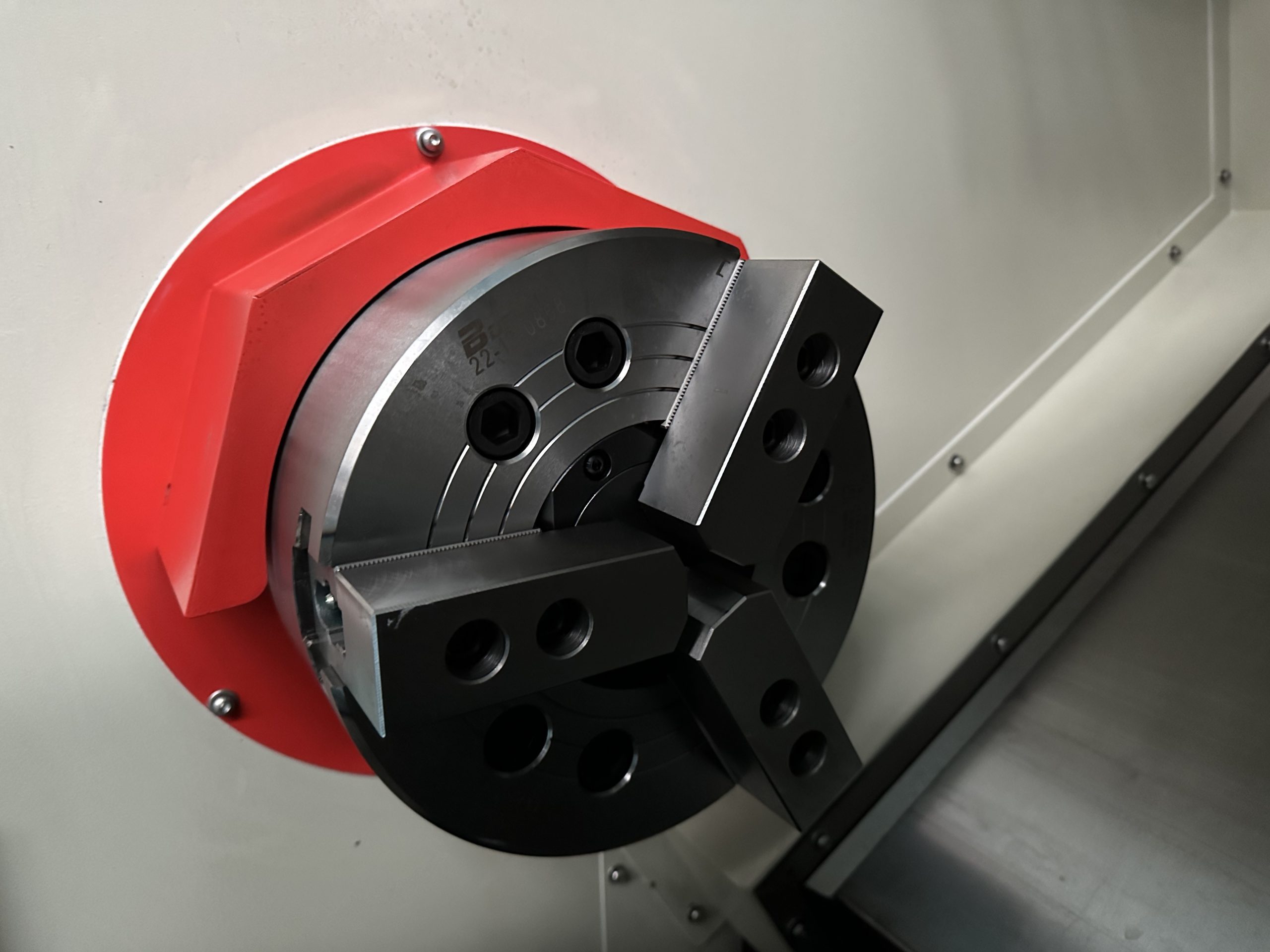

Гидравлический патрон: 10-дюймовый клиновидный (стандарты JIS/TW), закаленная поверхность, усилие зажима 100 кН

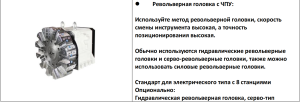

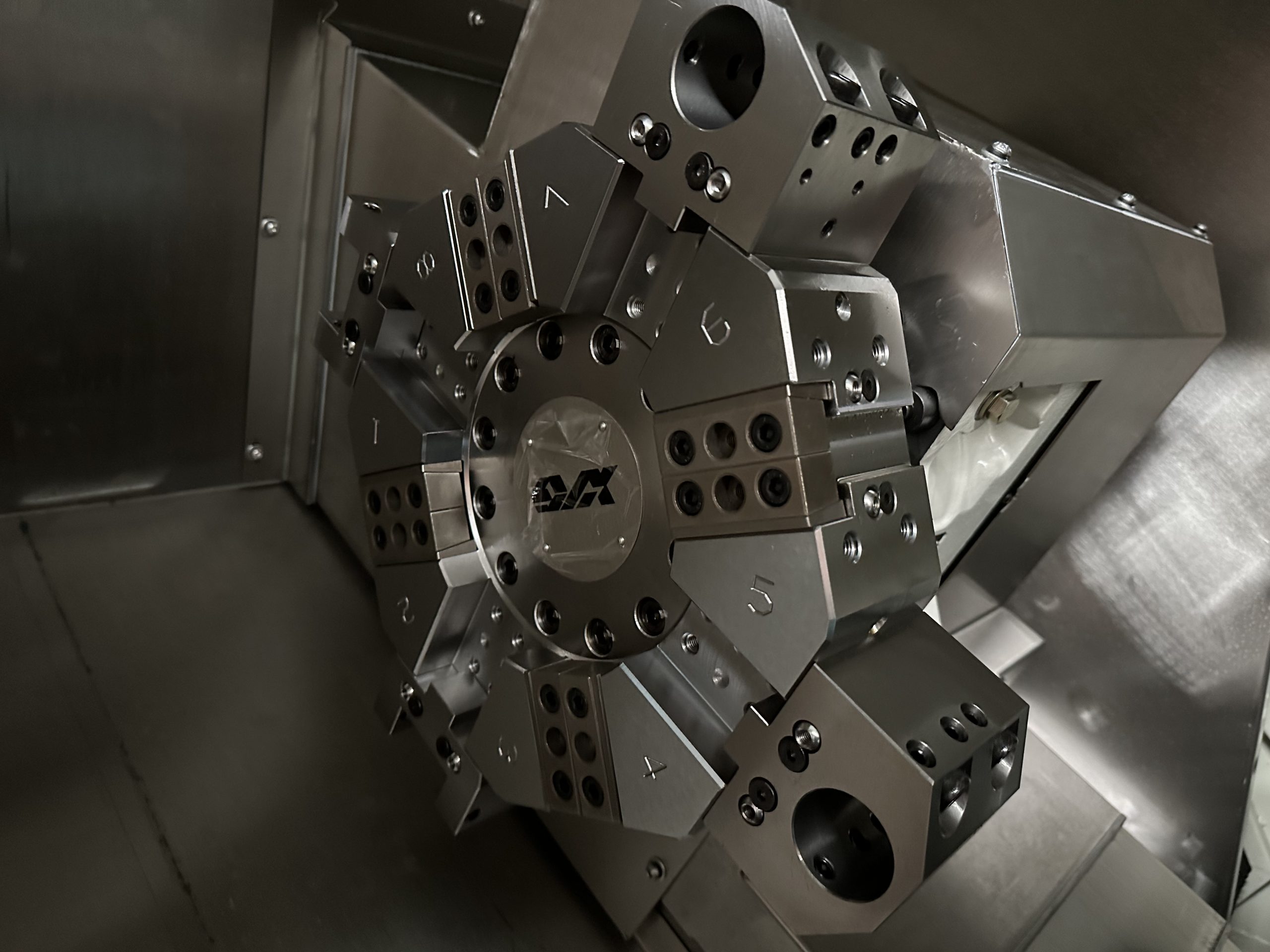

Револювер: 8-размерный гидравлический (серво по выбору), время замены 0,2 с, повторная точность ±0,002 мм
Трансмиссия: Шариковый винт (класс C7), линейная гайка, скорость 48 м/мин, точность подачи ±0,003 мм
Автоматическая смазка: Hegu (Япония), контроль давления + регулируемый цикл

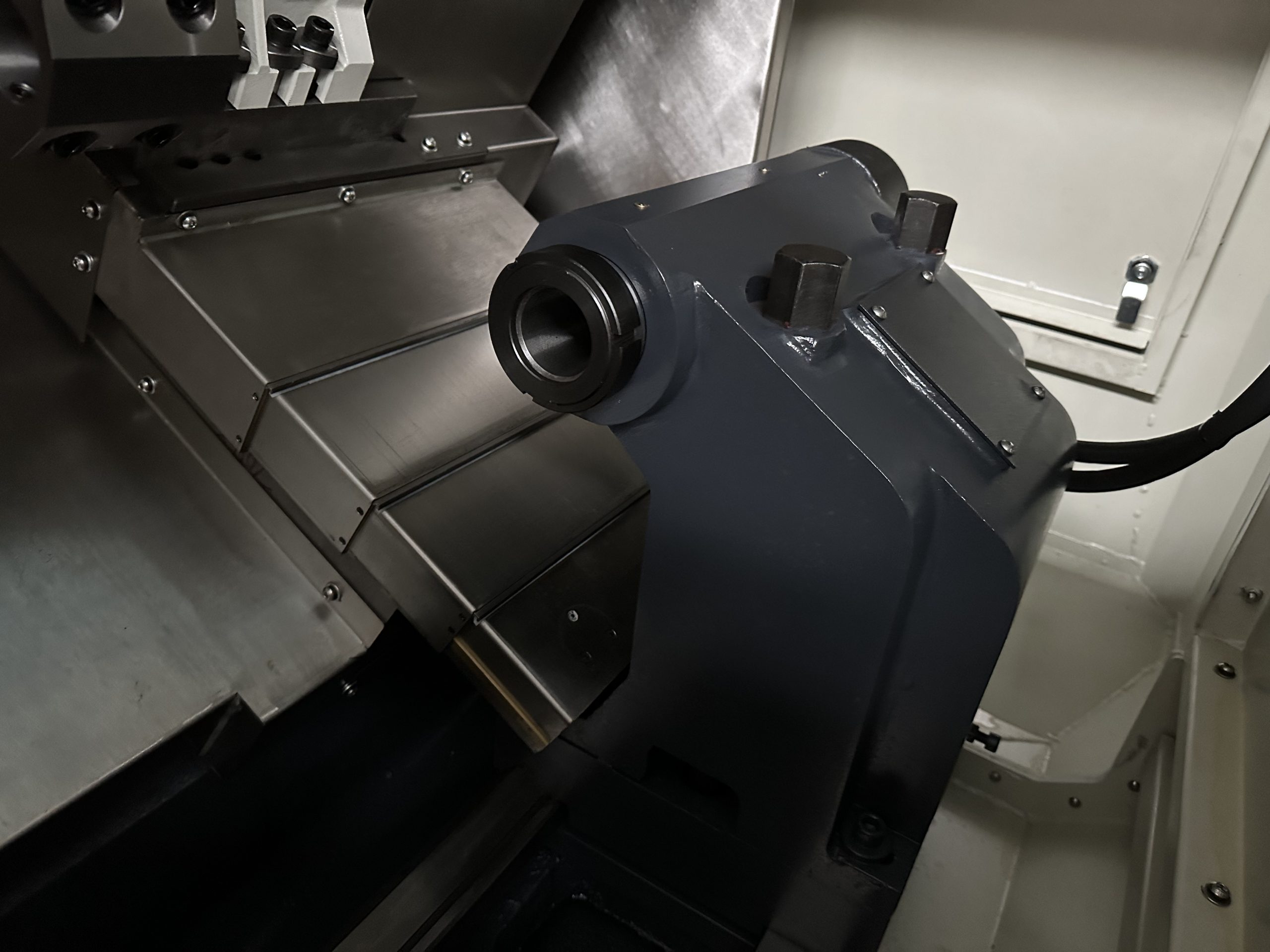

Задняя бабка: Гидравлическая, усилие до 8 МПа, для тяжелых валов

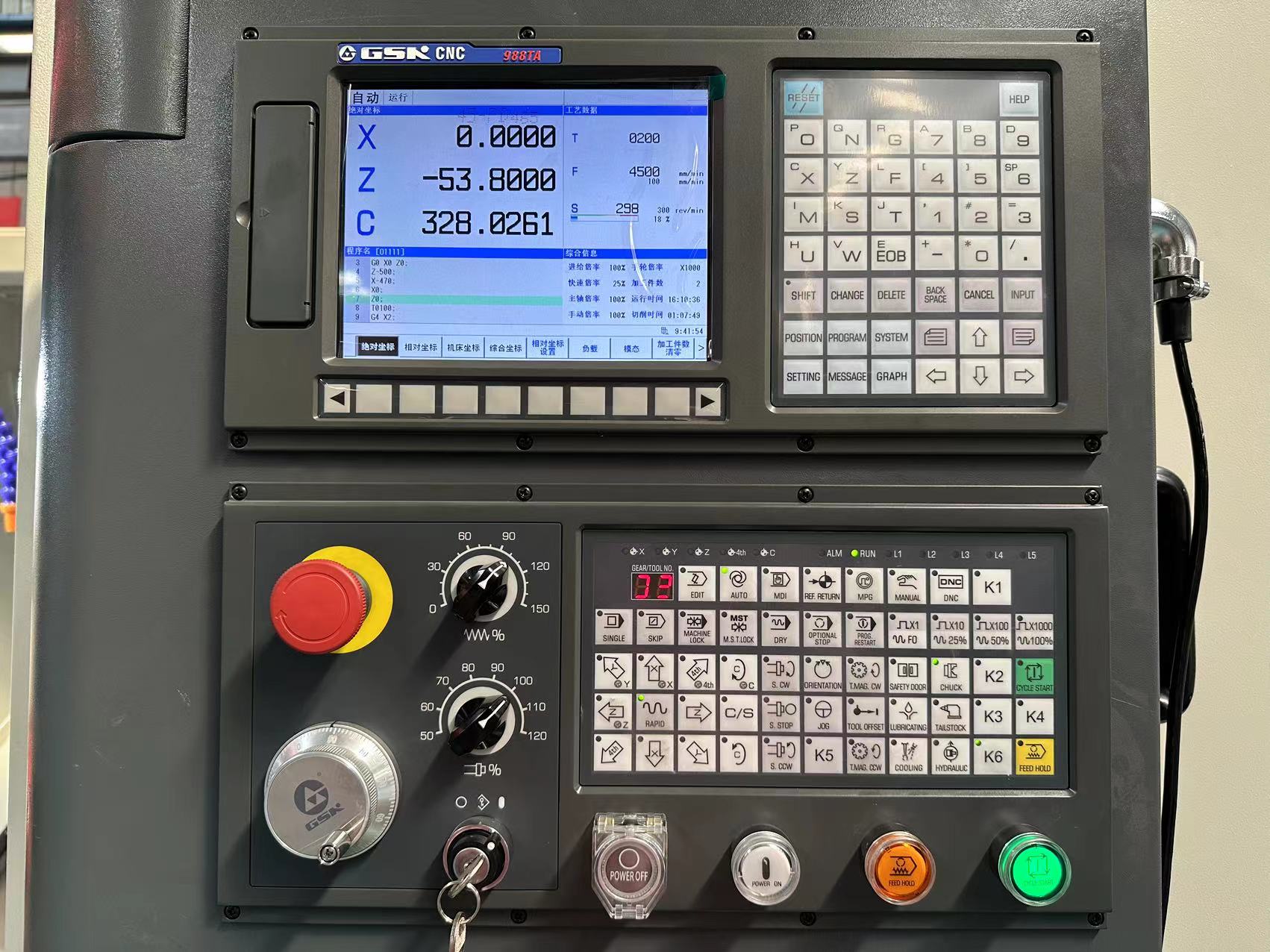

ЧПУ: GSK988T (Siemens/Fanuc по выбору), комбинированная обработка, автоматическая компенсация
Описание
маркер
TCK50A Технические параметры
| Параметры | Единица | TCK50A/500 | |
| Макс. диаметр обработки на станине | мм | Φ560 | |
| Макс. диаметр обработки ползуна | мм | Φ260 | |
| Верхнее расстояние | мм | 500 | |
| Макс. диаметр обработки диска | Φ400 | ||
| Макс. длина обработки | мм | 500 | |
| Тип конца шпинделя | A2-6 | ||
| Диаметр сквозного отверстия шпинделя | мм | Φ66 | |
| Диаметр прутка | мм | Φ55 | |
| Гидравлический патрон | мм | 10 дюймов | |
| Сквозное отверстие тяги гидропатрона | мм | Φ55 | |
| Форма направляющей | Линейные направляющие | ||
| Конус шпинделя | Нет | Метрические 70; 1：20 | |
| Предельная скорость шпинделя | об/мин | 3000 об/мин | |
| Диаметр втулки задней бабки | мм | 70 | |
| Конус внутреннего отверстия втулки задней бабки | Нет | Мооса 5# | |
| Ход втулки задней бабки | мм | 80 | |
| Форма задней бабки | гидравлические | ||
| Револьверная головка | Станция | 8 | |
| Размер квадрата инструмента | мм | 25x25 | |
| Модель винта
|
Направление X | мм | 3210 |
| Направление Z | мм | 4010 | |
| Модель направляющей | Направление X | мм | RGH35CA2R680 |
| Направление Z | мм | RGH35CA2R1120 | |
| Крутящий момент двигателя X/Z | Н.М | 7.5/10 | |
| Скорость быстрого перемещения X/Z | м/мин | 18/18 | |
| Перемещение по оси X | мм | 240 | |
| Перемещение по оси Z | мм | 540 | |
| Мин. установочный блок | мм | 0.0001 | |
| Мощность главного двигателя | КВТ | 11 | |
| Общая мощность | КВТ | 18 | |
| Вес нетто машины | Кг | 3000 | |
| Размеры (Д×Ш×В) | мм | 2700*2000*2000 | |
TCK50A Список конфигураций машины
| Конфигурация | Тип | Кол-во. | Бренд | |
| Система ЧПУ | ГСК988Т | 1 комплект | GSK | |
| Двигатель шпинделя | 11кВт | 1 комплект | GSK | |
| Шпиндельный узел | SQ200-282/5-3В | 1 комплект | Внутренний | |
| Подшипники шпинделя | NN3020K+MTM100/ NN3018K | 1 комплект каждый | Внутренний | |
| Направляющая
|
X прямой | RGH35CA2R680/725 | 1 комплект | Тайвань HIWIN / PMI |
| Z прямой | RGH35CA2R1040/1120/1515 | 1 комплект каждый | Тайвань HIWIN / PMI | |
| Шариковый винт | X прямой | 3210/703 | 1 комплект | Тайвань HIWIN / PMI |
| Z прямой | 4010/965/1052/1429 | 1 комплект каждый | Тайвань HIWIN / PMI | |
| Подшипники винта | 25TAC62/30TAC62 | 2 комплекта каждого | Япония NSK | |
| Револьверная головка | TX-200-8T/TCS-100-8T | 1 комплект | Taixin/Тайвань Chengxin | |
| Автоматическое смазочное устройство | RBCLB-3ZK | 1 комплект | Внутренний | |
| Насос охлаждения | 180 Вт | 1 комплект | Внутренний | |
| Гидравлическая станция | 1,5 кВт | 1 комплект | Внутренний | |
| Гидравлический патрон | KT0-3/A2-6; KT0-3/A2-8 | 1 комплект | Внутренний | |
| Конвейер стружки | Удаление стружки цепи
(ОПЦИЯ) |
1 комплект | Япония NSK | |
